GLW30矿用本安型流量传感器使用说明书

GLY系列矿用气体流量传感器1概述GLY系列矿用气体流量传感器（以下简称传感器）是用于监测煤矿井下或地面瓦斯抽放管道标况或工况流量、介质温度、压力等参数的本质安全型仪器。

1.1产品特点a)液晶显示管道流量、温度、压力等多种参数；b)具有485输出接口，可与上位机通讯；c)检测元件不接触流体，可靠性高，介质适应性强；d)无可动部件及磨损，结构牢固、简单；e)良好的抗震性能；f)允许工作温度范围宽；g)流量测量范围宽，准确度高。

1.2 主要功能及适用范围主要用于监测煤矿井下或地面瓦斯抽放管道标况或工况流量和压力、温度，适用于煤矿井下或地面瓦斯抽放管道。

1 显示功能能同时显示累积流量、瞬时流量、压力和温度2 通讯功能可以与分站的智能口进行RS485通讯，并能同时输出累积流量、瞬时流量、压力和温度1.3 型号的组成及其代表的意义1.4 使用环境a) 工作温度：0 ℃～ 40 ℃；b) 相对湿度：≤ 95 % ；c) 大气压力：80 kPa ～ 106 kPa ；d) 机械环境：无显著振动和冲击的场合；e) 有煤尘和瓦斯存在的场所。

f) 流量传感器接触介质温度（通过冷疑装置后）不大于80℃。

1.5 防爆型式及防爆标志防爆形式：矿用本质安全型，防爆标志：ExibI。

2 结构特征及工作原理2.1 工作原理：V型锥流量计是一种通过节流取差压以反映流量大小的节流装置。

节流件为一个悬挂在管道中央的锥形体，高压P1取自锥体前流体未扰动（即未形成节流，流体未加速）的管壁；低压P2取自后锥体中央，并通过引压管引至管外，其差压△P的平方根与流量成正比。

计算与孔板、喷咀等类似。

图1 V型锥流量传感器结构示意图1、法兰2、高压取压口3、低压取压口4、管道5、V型锥体2.2 结构特征传感头部分结构特征及各部尺寸如下图所示。

图2 结构特征图1 电源及信号进线口2 累积、瞬时、压力和温度显示屏3 电路盒盖4 负压端排气阀盖5 正压端排气阀盖6 正压端取压过程连接口7 负压端取压过程连接口8 外接Pt100热电阻连接口3技术特性3.1 工作电压和电流a)工作电压：12～24.5VDCb)工作电流：≤50mA 。

水流计使用方法说明书使用方法说明书一、产品说明本说明书主要介绍水流计的使用方法。

水流计是一种用来检测流体流量的仪器，适用于各种液体和气体的流量测量。

本水流计采用先进的技术和高精度传感器，能够准确、稳定地测量流体的流量。

二、使用前准备1.确认产品完整：在开始使用前，检查水流计是否完好无损，并确保配件齐全。

2.仔细阅读说明书：请认真阅读本使用方法说明书，了解产品的结构、性能和使用要求。

3.检查流体参数：在使用水流计时，需要了解被测流体的温度、压力和介质等参数，确保测量的准确性和安全性。

三、使用步骤以下是水流计的使用步骤：步骤一：安装与接线1.选择合适的安装位置：根据实际需要，选择合适的安装位置并固定水流计。

2.连接电源：将水流计的电源接线与电源线连接，确保电源供应稳定。

3.接线：将水流计的信号接线与检测设备接线端口连接，确保信号传输畅通。

步骤二：参数设置1.打开电源：接通电源并确认电源指示灯亮起。

2.进入设置界面：根据产品说明书，进入相应的设置界面。

3.设置参数：根据被测流体的实际参数，按照说明书中的指导进行参数的设置。

步骤三：校准1.开始校准：在校准前，请确保水流计已经预热并稳定工作。

2.按照校准操作说明：根据产品说明书中的校准操作说明，按照要求进行校准。

3.保存校准数据：根据说明书中的指引，将校准数据保存在水流计中。

步骤四：开始测量1.打开水流计：根据产品说明书中的指引，打开水流计并等待其初始化完成。

2.选择测量模式：根据需要选择合适的测量模式，并调整相应参数。

3.开始测量：按下开始按钮，水流计将开始测量流体的流量。

4.记录数据：在测量过程中，可以查看实时数据，并记录需要的数据。

步骤五：维护与保养1.定期清洁：根据产品说明书，定期清洁水流计，确保其正常工作。

2.保护仪器：使用水流计时，请避免剧烈震动和碰撞，保护仪器免受外界损伤。

3.定期维护：按照产品说明书中的要求，定期对水流计进行维护和保养。

四、注意事项1.安全使用：使用水流计时，请遵守相关安全操作规程，确保人员和设备的安全。

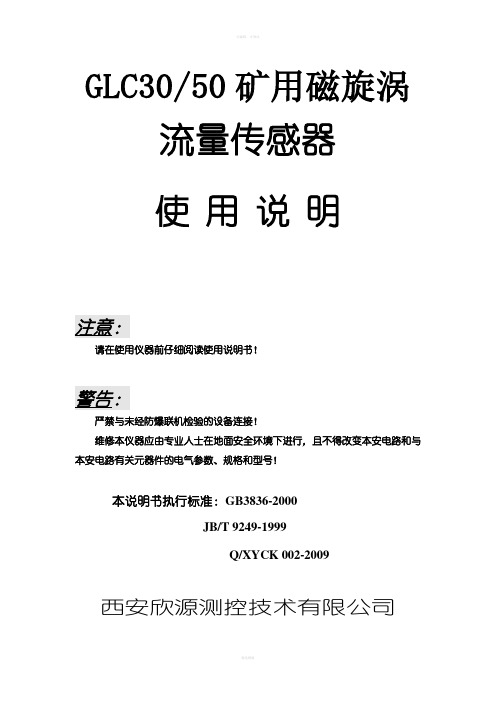

GLC30/50矿用磁旋涡流量传感器使用说明请在使用仪器前仔细阅读使用说明书！严禁与未经防爆联机检验的设备连接！维修本仪器应由专业人士在地面安全环境下进行，且不得改变本安电路和与本安电路有关元器件的电气参数、规格和型号！本说明书执行标准：GB3836-2000JB/T 9249-1999Q/XYCK 002-2009西安欣源测控技术有限公司目录一、概述 (1)二、仪器型号说明 (2)三、防爆型式和标志 (2)四、使用环境 (2)五、工作原理 (2)六、技术参数 (3)七、安装 (4)八、保养与维修 (7)九、维护及常见故障排除方法 (7)十、安全保护措施及事故处理 (7)十一、开箱检查 (8)附录A 矿用磁旋涡流量传感器接线示意图 (9)GLC30/50矿用磁旋涡流量传感器使用说明一、概述GLC30/50矿用磁旋涡流量传感器(以下简称传感器)是采用最先进磁旋涡数字检测技术开发出的新型智能流量传感器。

该传感器是将双检测抗震涡街传感器和电磁传感器技术结合为一体的流量测量仪表。

传感器采用先进的单片机技术和微功耗高新技术，具有以下特点：●耐腐蚀性能好、结构简单：传感器采用不锈钢材料制造，可耐酸、碱，内部无机械可动部件，不易堵塞、阻卡，从而使用寿命长。

●使用功能齐全：显示部件不仅能显示日期、瞬时流量和累积流量，而且能记录、贮存每天的日流量，以备检索，其贮存日流量容量达2600日，还可以查询7年内任意日期的日流量。

●性能稳定：磁旋涡感应的流量信号的电路采用单片机对其进行运算、控制、处理技术，能识别流量与振动数据，消除所有干扰信号，具有良好的抗震，抗干扰能力，可耐1g振动（压电式耐振≤0.2g），使计量性能稳定、可靠。

●下限流量低，量程比大，测量准确：传感器测量流量范围为(0.1～2000)m ³/h。

管径：DN25mm—DN500mm，耐压范围（1.6Mpa—10Mpa），显示仪单片机具有八段非线性流量误差修正功能和输出脉冲信号远传功能。

国家安全标志证号；MFB1402071、概述GUY10矿用本安型投入式液位传感器，是采用差压敏感测量探头研制的投入式智能液位测量仪表。

适用于煤矿井下水仓水位的测量以及其它需要测量液位的场所。

传感器采用红外遥控调校，具有标准频率信号输出，可与多种监控系统配套使用。

2、技术性能指标2.1防爆型式：矿用本质安全型。

防爆标志：ExibI。

2.2命名规则G U Y 10┬┬┬┬│││││││││││└─——————─————─最大测量范围（m）││└───——————─—————─压力测量原理│└───———————————────液位└─────——————───—————─传感器2.3性能指标2.3.1工作电源：12—24VDC。

2.3.2 测量范围、基本误差测量范围：0-10米；基本误差：±0.5%。

2.3.3 4位LED显示，分辨率0.01米。

2.3.4输出信号和传输距离：输出标准频率信号200～1000Hz。

使用电缆的单芯截面积为1.5mm2时，传感器与关联设备的传输距离2km。

2.3.5 具有遥控调校功能和声光报警功能。

2.3.6 外形尺寸和重量外型尺寸：248mm×130mm×70mm。

重量：1.3kg。

2.3.7本安参数：U i: DC 22.2 V； I i: 28 mA； C i: 0 uF； L i: 0 mH。

GUY10矿用本安型投入式液位传感器，水位传感器，矿用传感器，传感器生产厂家技术QQ：5415954981。

矿用本安型超声波流量传感器产品使用说明书山东中煤电器有限公司2011年9月10日目录1. 概述 (3)1.1 主要用途及使用范围 (3)1.2 型号组成及代表意义 (3)1.3 使用环境条件 (3)2 结构特征与工作原理 (4)2.1 结构 (4)2.2 工作原理 (4)3 技术特性 (4)3.1 产品执行标准 (4)3.2 主要参数 (4)3.4尺寸重量 (4)3.4.1 尺寸 (4)3.4.2 重量 (4)4 安装、调试 (4)4.1 安装条件、技术要求 (4)4.2 调试（软件设置） (5)5 使用、操作 (5)6 故障分析与排除 (6)7 保养、维修 (6)8 运输、贮存 (6)9 开箱及检查 (6)10 订货 (7)安装使用产品前，应详细阅读使用说明书矿用本安型流量传感器使用说明书1.概述1.1主要用途及使用范围矿用本安型超声波流量传感器采用低电压多脉冲平衡发射接收专利技术设计的一种全新通用时差型多功能超声波传感器，适用于工业环境下连续测量不含大浓度悬浮粒子或气体的大多数清洁均匀液体的流量和热量。

流量计使用了最新的著名国际半导体厂商生产的元器件，低功耗，高可靠性，抗干扰，适用性好。

优化的智能信号自适应处理，用户无需任何电路调整。

先进的电路设计、器件选用、优秀的硬件、软件设计，使流量传感器成为国内目前矿山行业的首选产品。

1.2型号组成及代表意义1.3使用环境条件——环境温度－5℃～40℃；——海拔高度不超过2000m；——空气相对湿度不大于95％（25℃时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所；——在无显著振动和冲击的场所；——污染等级为3级；——安装类别为Ⅲ类。

2结构特征与工作原理2.1结构图1 结构图2.2工作原理当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面表达式：3技术特性3.1产品执行标准本产品执行标准GB3836、Q/ZMD033－2011。

guy10矿用本安型液位传感器工作原理
内容:
10矿用本安型液位传感器是一种常用的液位测量传感器,其工作原理是利用浮子的浮力原理来检测液位的高低。

本安型液位传感器主要由浮子、浮子杆、液位显示器等部分组成。

浮子放在储罐中的液体中,液体的高低会带动浮子上下移动。

浮子通过连接在浮子杆上的螺纹实现上下运动,浮子杆的转动通过齿轮机构传递到显示器指针,以显示液位的高低。

当液位升高时,浮子被液体带动向上浮起,带动浮子杆转动,从而驱动指针向上旋转;当液位下降时,浮力减小,浮子下沉,带动指针向下旋转。

通过指针的旋转情况,操作人员可以观察到储罐中的液位变化情况。

本安型液位传感器结构简单,使用方便,能准确地检测储罐中的液位高低,是矿山和工业现场常用的液位传感器类型之一。

该传感器的测量范围可以根据使用需要进行设定,并通过调节浮子的浮力来实现不同液位的测量。

GWL150（A）矿用本安型位移传感器使用说明书警告：严禁井下开盖！维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！严禁使用本说明书规定外的电池！一、概述矿用本安型位移传感器是用于煤矿井下精确检测巷道顶板离层变化的智能化仪表。

它具有操作方便、显示直观等特点，按键启动和自动关机功能大大提高了仪器使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式离层仪的理想替代产品。

二、主要功能特点主要用于煤矿井下巷道离层量的自动测量、本地显示。

三、结构组成图1 位移传感器主机示意图图2位移传感器实物图图3 机械传动机构示意图四、技术指标a)、电源DC6V 50mAb)、显示LED四位数码管显示c)、量程(0～150) mm，分辨率：0.1 mmd)、测深深基点：8米，浅基点：5米（可定做）e)、误差≤±3.0 mmf)、重量 2.0kgg)、尺寸主机：226×198×73mm五、安装与说明5.1）安装a) 将带有固定器的钢丝拉开，通过专用工具将钢丝固定在预定的位置，然后将离层传感器的锁定端固定到钻孔内，如图3所示。

b) 固定完毕，将钢丝绳拉紧并与齿条固定，将多余的钢丝剪掉，以铭牌为正视图，左边为围岩浅部测量,右边为围岩深部测量。

c) 使用四芯通讯电缆将机械传动机构与主机连接，仪器进入正常工作状态。

5.2）LED显示说明5.2.1）【左通道指示灯】浅基点离层值标志符，表示接下来显示的数据为浅基点离层值：【000.0】表示浅基点离层值为000.0mm5.2.2）【右通道指示灯】深基点离层值标志符，表示接下来显示的数据为深基点离层值：【000.0】表示深基点离层值为000.0mm。

注：安装完成后，记录下装好后的初始读数，并以此为基数观测顶板以后的变化量。

5.2.3）【电池电量指示灯】当电池电量不足时，红色指示灯闪动报警。

六、使用注意事项与维护a)、电池电压不足时，仪器仍能工作一段时间，但应及时更换。

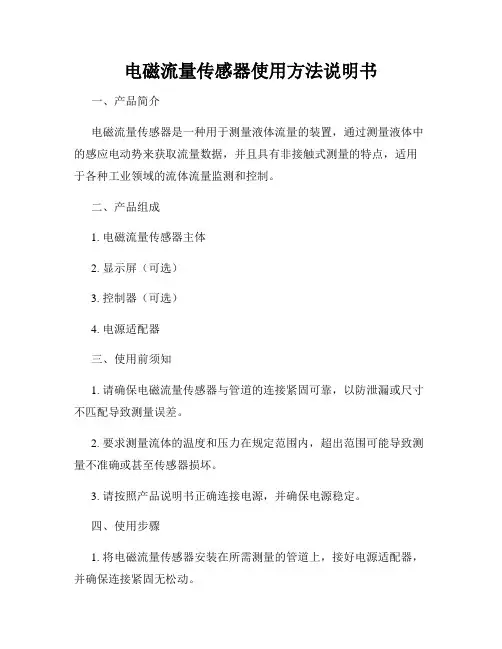

电磁流量传感器使用方法说明书一、产品简介电磁流量传感器是一种用于测量液体流量的装置，通过测量液体中的感应电动势来获取流量数据，并且具有非接触式测量的特点，适用于各种工业领域的流体流量监测和控制。

二、产品组成1. 电磁流量传感器主体2. 显示屏（可选）3. 控制器（可选）4. 电源适配器三、使用前须知1. 请确保电磁流量传感器与管道的连接紧固可靠，以防泄漏或尺寸不匹配导致测量误差。

2. 要求测量流体的温度和压力在规定范围内，超出范围可能导致测量不准确或甚至传感器损坏。

3. 请按照产品说明书正确连接电源，并确保电源稳定。

四、使用步骤1. 将电磁流量传感器安装在所需测量的管道上，接好电源适配器，并确保连接紧固无松动。

2. 检查传感器与管道之间是否有泄漏，确保无漏液现象。

3. 打开电源开关，此时显示屏将显示当前的流量数值。

4. 如需控制流量，可连接控制器，并按照控制器说明书进行设置和操作。

5. 在实际使用中，可根据具体需求调整传感器的量程和灵敏度。

五、注意事项1. 定期检查传感器的连接是否紧固，有无松动或漏液情况，并及时处理。

2. 如需清洗传感器，请先关闭电源，然后使用清洁液清洗传感器表面，切勿用尖锐物体刮擦以免损坏表面。

3. 避免在强磁场附近使用传感器，以免影响测量准确性。

4. 如需对传感器进行维修或更换，请联系专业人员操作。

六、故障排除1. 当传感器无法正常工作时，请先检查电源是否正常连接，电源适配器是否损坏。

2. 如果显示屏无法显示数值或显示异常，请检查传感器与管道的连接是否正常。

3. 如果测量数据不准确，请检查管道尺寸和传感器匹配是否正确，如有问题请联系供应商或售后服务。

4. 如遇其他故障，请联系专业人员进行排除和维修。

七、维护保养1. 定期清洗传感器表面，确保测量准确性。

2. 注意防水防潮，防止发生腐蚀和设备损坏。

3. 避免剧烈震动和严重的温度变化，以延长传感器的使用寿命。

4. 如长时间不使用，建议将传感器存放在干燥通风的地方。

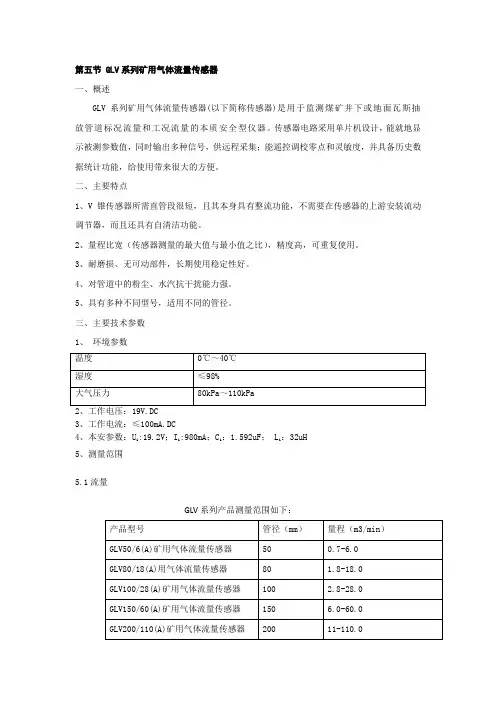

第五节 GLV系列矿用气体流量传感器一、概述GLV系列矿用气体流量传感器(以下简称传感器)是用于监测煤矿井下或地面瓦斯抽放管道标况流量和工况流量的本质安全型仪器。

传感器电路采用单片机设计，能就地显示被测参数值，同时输出多种信号，供远程采集；能遥控调校零点和灵敏度，并具备历史数据统计功能，给使用带来很大的方便。

二、主要特点1、V锥传感器所需直管段很短，且其本身具有整流功能，不需要在传感器的上游安装流动调节器，而且还具有自清洁功能。

2、量程比宽（传感器测量的最大值与最小值之比），精度高，可重复使用。

3、耐磨损、无可动部件，长期使用稳定性好。

4、对管道中的粉尘、水汽抗干扰能力强。

5、具有多种不同型号，适用不同的管径。

三、主要技术参数1、环境参数温度0℃～40℃湿度≤98%大气压力80kPa～110kPa2、工作电压：19V.DC3、工作电流：≤100mA.DC4、本安参数：U i:19.2V；I i:980mA；C i：1.592uF； L i：32uH5、测量范围5.1流量GLV系列产品测量范围如下：产品型号管径（mm）量程（m3/min）GLV50/6(A)矿用气体流量传感器50 0.7-6.0GLV80/18(A)用气体流量传感器80 1.8-18.0GLV100/28(A)矿用气体流量传感器100 2.8-28.0GLV150/60(A)矿用气体流量传感器150 6.0-60.0GLV200/110(A)矿用气体流量传感器200 11-110.0GLV250/176(A)矿用气体流量传感器250 17.6-176.0GLV300/250(A)矿用气体流量传感器300 25-250.0注：上面流量范围是通用的，如果需要低流速可以定制，流速可以达到1m/s。

5.1.1介质压力：≤1.0MPa；基本测量误差: ≤±2.5%；检测速度：≤30s。

5.2压力5.2.1测量范围：（-100～0）kPa或（0～+100）kPa；5.2.2测量误差: ≤3%FS；5.2.3传感器的测量部分经密封性试验后，压力下降不得超过2%，并不得有损坏现象。

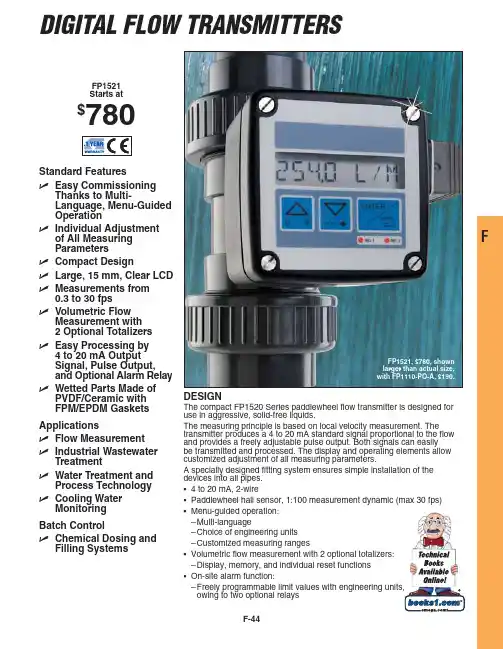

DIGITAL FLOW TRANSMITTERSStandard FeaturesߜEasy CommissioningThanks to Multi-Language, Menu-Guided OperationߜIndividual Adjustmentof All Measuring ParametersߜCompact DesignߜLarge, 15 mm, Clear LCD ߜMeasurements from0.3 to 30 fps ߜVolumetric FlowMeasurement with 2 Optional Totalizers ߜEasy Processing by4 to 20 mA Output Signal, Pulse Output,and Optional Alarm RelayߜWetted Parts Made ofPVDF/Ceramic withFPM/EPDM Gaskets ApplicationsߜFlow Measurement ߜIndustrial WastewaterTreatmentߜWater Treatment andProcess Technology ߜCooling WaterMonitoring Batch ControlߜChemical Dosing andFilling SystemsDESIGN The compact FP1520 Series paddlewheel flow transmitter is designed for use in aggressive, solid-free liquids.The measuring principle is based on local velocity measurement. Thetransmitter produces a 4 to 20 mA standard signal proportional to the flow and provides a freely adjustable pulse output. Both signals can easily be transmitted and processed. The display and operating elements allow customized adjustment of all measuring parameters.A specially designed fitting system ensures simple installation of the devices into all pipes.• 4 to 20 mA, 2-wire•Paddlewheel hall sensor, 1:100 measurement dynamic (max 30 fps)•Menu-guided operation:–Multi-language–Choice of engineering units –Customized measuring ranges•Volumetric flow measurement with 2 optional totalizers:–Display, memory, and individual reset functions •On-site alarm function:–Freely programmable limit values with engineering units,owing to two optional relaysFP1521Starts at$780FFP1521, $780, shown larger than actual size,with FP1110-PO-A, $190.369121518215%4%3%2%1%0%1%2%3%4%5%A c c u r a c y i n % o f m e a s u r e d v a l u eFlow velocity (fps)The accuracy of every FP150 is testedand calibrated on a flow test bench over its entire measuring range.ACCURACY Pressure-Temperature DiagramINSTALLATIONThis will ensure accurate measurement. Pressure andbe observed, depending on the selected fitting material. (Please flow transmitter FP1520.)OPERATION/COMMISSIONINGThe device can be calibrated using the K-factor or via the Teach-Infunction. Customized adjustments of the measuring range, engineering units, resolution of pulse output and totalizers can be carried out on site with the menu-supported multi-lingual display.F5000200010005002001005020105.02.01.00.50.20.30.5 1.0 2.0 3.0 5.01020301/2"3/4"1"11/4"11/2"2"21/2"3"4"6"8"GPM Flo w v elocity (fps)SELECTION EXAMPLESelect the appropriate pipe size using the diagram below.Example:Specification of nominal flow:50 GPM Ideal flow velocity: 5 to 10 fpsFor these specifications, the diagram indicates a pipe size of 2".Selection of Nominal SizeCable Gland (Units with Relays)Note: PVC, PVDF and polypropylene fittings up to and including 2" line size are tees with union nuts and socket-weld connections;PVC fittings from 21⁄2" through 8" are saddle fittings. SS fittings up to and including 11⁄4" line size are FNPT threaded; SS fittings from 11⁄2" through 8" line size are weld-on fittings.To add 2 relays (3 amp up to 220 Vac), add suffix “-R ” to the model number and add $115to the price. To add 2 independently resettable totalizers, add suffix “-T ” to the model number and add $140 to the price. To order EPDM O-rings in place of the standard FPM O-rings, add suffix “-EPDM ” to the model number, no additional charge.Ordering Examples: FP1521-R,paddlewheel sensor with 2 relays, $780 +115 = $895.FP1522,transmitter, FP1005-A,PVC fitting, $780 + 94 =$874.SPECIFICATIONSPipe Diameter: 1⁄2to 8"Ambient Temperature: 0 to 60°C (32 to 140°F)Fluid Temperature: 0 to 80°C(32 to 176°F), version with Hall sensor;0 to 120°C (32 to 248°F), optional version with coilStorage Temperature: -10 to 80°C (14 to 176°F)Fluid Pressure:Max 10 bar (145 psi),depending on fluid temperature and installation fittingEnclosure: NEMA 12 (IP65)Measuring Range:Freely Programmable (with Units) with Hall Sensor:0.1 to 10 m/s (0.3 to 30 fps)With Coil:0.3 to 10 m/s (1.0 to 30 fps)Accuracy: <1% within 1.6 to 30 fps; <5% within 0.3 to 1.5 fpsRepeatability: 0.4% of measured value Voltage Supply:12 to 30 Vdc Output Signal :4 to 20 mA Load:Max 900 Ωat 30 VPulse Output:Freely programmable;open-collector NPN and PNP; 0 to 30 V,100 mA; protectedDisplay: 15 x 60 mm (0.6 x 2.4"), 8-digit, alphanumeric LCD; 15 segments, 9 mm H (0.35")Relay Output:Freely programmable, 3 A, 230 V Sensor Fitting: PVDF Paddlewheel: PVDFAxis and Bearing: Ceramic O-Rings:Standard:FPM Optional:EPDMHousing:Polycarbonate Front Plate Foil:PolyesterFP1521, $780,shown with FP1110-PO-A, $190, smaller thanactual size.FP1521, $780,sensor photoCANADA www.omega.ca Laval(Quebec) 1-800-TC-OMEGA UNITED KINGDOM www. Manchester, England0800-488-488GERMANY www.omega.deDeckenpfronn, Germany************FRANCE www.omega.fr Guyancourt, France088-466-342BENELUX www.omega.nl Amstelveen, NL 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford, CT.CZECH REPUBLIC www.omegaeng.cz Karviná, Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and MeasurementInstruments, Glass Bulb Thermometers, Handheld Instruments for Temperature Measurement, Ice Point References,Indicating Labels, Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders Relative Humidity Measurement Instruments, RTD Probes, Elements and Assemblies, Temperature & Process Meters, Timers and Counters, Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes andAssemblies,Thermocouples Thermowells and Head and Well Assemblies, Transmitters, WirePressure, Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and Strain Measurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers, Proximity Transducers, Regulators,Strain Gages, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation, Dissolved OxygenInstrumentation, Environmental Instrumentation, pH Electrodes and Instruments, Water and Soil Analysis InstrumentationHeatersBand Heaters, Cartridge Heaters, Circulation Heaters, Comfort Heaters, Controllers, Meters and SwitchingDevices, Flexible Heaters, General Test and Measurement Instruments, Heater Hook-up Wire, Heating Cable Systems, Immersion Heaters, Process Air and Duct, Heaters, Radiant Heaters, Strip Heaters, Tubular HeatersFlow and LevelAir Velocity Indicators, Doppler Flowmeters, LevelMeasurement, Magnetic Flowmeters, Mass Flowmeters,Pitot Tubes, Pumps, Rotameters, Turbine and Paddle Wheel Flowmeters, Ultrasonic Flowmeters, Valves, Variable Area Flowmeters, Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems, Communication Products and Converters, Data Acquisition and Analysis Software, Data LoggersPlug-in Cards, Signal Conditioners, USB, RS232, RS485 and Parallel Port Data Acquisition Systems, Wireless Transmitters and Receivers。

产品执行标准：Q/SHYJ/BSQ009-2009GLY30管道流量传感器使用说明书上海永晋自动化仪表有限公司出版日期：2009-04-05一 概 述GLY30管道流量传感器（以下简称传感器）是上海永晋自动化仪表有限公司工程技术人员历经多年的摸索、反复实验后精心研制的一款新型测量仪表。

它采用了皮托管原理测量流速及流量。

该仪器的差压取样装置申报了国家专利（专利号：ZL 2007 2 0089768.6 ）。

1 用 途本传感器是一种安装、标校方便的测量仪表，适用于各类矿井瓦斯抽放及供风管路中流量和流速的测量。

2 传感器型号含义：3 正常工作环境条件 a 、环境温度：0℃~40 ℃b 、相对湿度：≤98 %RH (＋25 ℃)c 、大气压力：80KPa ～116kPad 、贮存温度：-40℃～60℃e 、被测介质：气体温度0℃~40 ℃f 、被测绝压：20～120kPag 、在有甲烷、煤尘爆炸性气体混合物环境中使用 二 主要功能与结构1 功能 由关联设备向传感器提供电源，传感器用4位LED 数码管显示流量并输出相对应的模拟量。

分辨率为0.1 .2 结构 传感器外壳采用进口不锈钢冲压而成，外形结构见 图1体积：458×142×69mm 重量：2kg 3 防护等级：IP54 三 主要技术参数1 防爆型式：矿用本质安全型 防爆标志：ExibI2 工作电压：DC 9V ～24V ；工作电流：≤60mA3 本安参数： U i ：DC 18V ， I i ：60mA ； C i ：0.9nF ， L i ：0mH图1传感器外形图4 输出信号A 电流：DC 1mA ～5mA ；4mA ～20mA ；B 频率：200Hz ～1000Hz 。

（脉冲宽度≥0.3mS ）输出信号方式任意设定一种 5 测量范围a 流速：2.0 ～ 30.0 m/s ；b 流量：最小流量3.8 m3/min （D=200mm 、流速在2 m/s 时） 最大流量509 m3/min （D=600mm 、流速在30 m/s 时） 6 基本误差a 流速基本误差：在测量范围为2.0～30.0m/s 时应不超过±0.4m/sb 流量基本误差：（流速为30m/s ，管径为600mm 时）误差:±10 m 3/min 7 输出量程根据真空泵最大流量m 3/min ，可选择表1近似量程段。

目录仪表的键盘和前面板-------------------------------------2 仪表功能----------------------------------------------------4 仪表程序----------------------------------------------------4 仪表键盘和中控方式的转换----------------------------6 仪表的启动和停止----------------------------------------7 仪表重量和容积方式的转换----------------------------8 给定量的输入----------------------------------------------8 显示事件信息----------------------------------------------8 服务数据----------------------------------------------------9 标定功能----------------------------------------------------9 调零-----------------------------------------------------14 计数器1或2的复位-------------------------------------13 安装与调整-------------------------------------------------13 维护与保养-------------------------------------------------14 事件信息----------------------------------------------------16（一）仪表的键盘1各按键的作用如下：启动键和停止键。

矿用本安型温湿度传感器说明书
一、产品概述
矿用本安型温湿度传感器主要用于煤矿井下环境，对环境中的温度和湿度进行实时监测，并将数据传输至地面监控中心，为安全生产提供数据支持。

该产品具有防爆、防水、防尘等特点，能够适应井下恶劣环境。

二、产品特点
1. 本安型设计，符合煤矿井下防爆要求；
2. 高精度温度和湿度测量，误差小；
3. 数字信号输出，方便与计算机等设备连接；
4. 体积小巧，安装方便，适用于各种矿用设备；
5. 防尘防水设计，可在恶劣环境中稳定工作。

三、技术参数
1. 温度测量范围：-40℃~85℃；
2. 湿度测量范围：0%RH~100%RH；
3. 测量精度：温度±℃，湿度±3%RH；
4. 输出信号：4~20mA/RS485；
5. 工作电压：12VDC；
6. 防护等级：IP65。

四、使用说明
1. 将传感器安装在需要监测的环境中，确保传感器能够准确测量温度和湿度；
2. 通过电缆将传感器与地面监控中心连接，设置好相应的参数；
3. 监控中心实时显示和记录温度和湿度数据，当数据超过设定值时，系统会自动报警；
4. 根据实际需要，可以通过软件对传感器进行校准和调整。

五、注意事项
1. 安装时请确保传感器与地面垂直，以获得更准确的测量结果；
2. 定期检查电缆是否松动，如有需要请及时紧固；
3. 避免在传感器附近放置发热源，以免影响测量结果；
4. 在使用过程中，如发现异常情况，请及时联系厂家或专业人员进行维修。

GLW系列管道流量传感器设置说明：∙当测量介质设置为气体时：∙需设置的主要参数：（1）流量传感器主机：0 调校零点（参考值L.41）；1 数值微调（参考值1.00）；2 报警点（参考值200）；9 调节流量上限（确定口径，按照流量上限对照表来选择标准流量上限！）。

（2）涡街流量计：（建议从01参数开始设置）01 涡街流量计口径（根据实际情况输入）；02 测量介质（参考值1）；03 测量频率上限（参考说明书，若在实际使用中流量较低，我们的流量传感器主机和流量计本身均无显示，可将频率上限设置低一档，例如157Hz改为123Hz。

）；05 仪表系数（建议一般情况不要更改，出厂时已标定好，若用户要求的流量高于或低于实际测量值时，可调节该值，按照仪表系数K=3.6*F/Q的算法，F为实际测试频率（单位Hz），Q为用户需求的流量（单位m³/h））；06 流量上限（按照流量上限对照表来选择）；08 流量单位（默认为0，可不调节）；09 阻尼时间（参考值05，若用户要求流量值变化缓慢，可适当增加改数值）；14 电流4MA修正（若参数全部更改后，主机零点仍不正确，则需要进入该参数，可模拟4MA电流输出，观察主机是否归零，若不归零，则可将万用表调节到电流档，串联到流量计24V与COM 之间，调节该参数值，直到万用表上显示电流为4MA。

若主机零点仍不正确，建议更换主机电路板！）；15 电流20MA修正（进入该参数后，流量计可输出20MA模拟电流信号，此时主机应显示所设置的刻度流量值。

此值一般不用调节）。

注：涡街流量计所有参数设置完毕后，按返回按钮回到主界面方可保存此前设置的参数！流量上限对照表：1 需设置的主要参数：（1）流量传感器主机：0 调校零点（参考值L.41）；1 数值微调（参考值1.00）；2 报警点（参考值900，设置后不会报警）；9 调节流量上限（确定口径，按照流量上限对照表来选择标准流量上限！）。
