电缆桥架分析比较说明

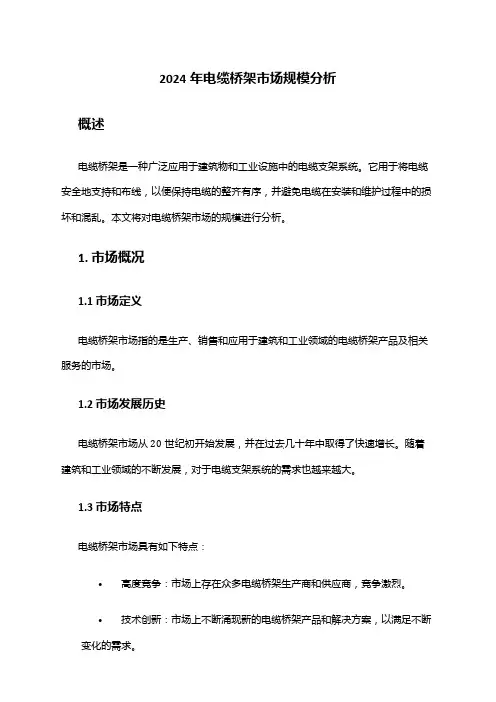

2024年电缆桥架市场规模分析概述电缆桥架是一种广泛应用于建筑物和工业设施中的电缆支架系统。

它用于将电缆安全地支持和布线，以便保持电缆的整齐有序，并避免电缆在安装和维护过程中的损坏和混乱。

本文将对电缆桥架市场的规模进行分析。

1. 市场概况1.1 市场定义电缆桥架市场指的是生产、销售和应用于建筑和工业领域的电缆桥架产品及相关服务的市场。

1.2 市场发展历史电缆桥架市场从20世纪初开始发展，并在过去几十年中取得了快速增长。

随着建筑和工业领域的不断发展，对于电缆支架系统的需求也越来越大。

1.3 市场特点电缆桥架市场具有如下特点：•高度竞争：市场上存在众多电缆桥架生产商和供应商，竞争激烈。

•技术创新：市场上不断涌现新的电缆桥架产品和解决方案，以满足不断变化的需求。

•市场集中度高：少数大型企业在市场上占据较大份额。

2. 市场规模分析2.1 市场规模定义市场规模指的是某一特定时期内市场上的总销售量或总产值。

2.2 市场规模数据根据市场研究数据，电缆桥架市场规模呈现以下趋势：•2017年，全球电缆桥架市场规模约为X亿美元。

•2018年，市场规模增至X亿美元。

•2019年，市场规模达到X亿美元。

•在2020年，受COVID-19疫情的影响，市场规模略有下降，为X亿美元。

•预计2021年，随着全球经济的逐渐复苏，市场规模将增长至X亿美元。

2.3 市场规模驱动因素市场规模增长的主要驱动因素包括：•建筑和工业领域的持续发展和扩大，对电缆桥架的需求增加。

•电力、通信、交通等基础设施建设的不断推进。

•技术创新和产品升级，提高了电缆桥架的性能和可靠性。

2.4 市场规模预测根据市场分析师的预测，未来几年电缆桥架市场规模有望保持稳定增长。

预计到2025年，市场规模将达到X亿美元。

3. 市场竞争格局3.1 主要参与者电缆桥架市场的主要参与者包括：•Schneider Electric•Eaton Corporation•Legrand Group•Thomas & Betts Corporation•Chatsworth Products, Inc.•此外，还有一些国内和地区性的电缆桥架供应商。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

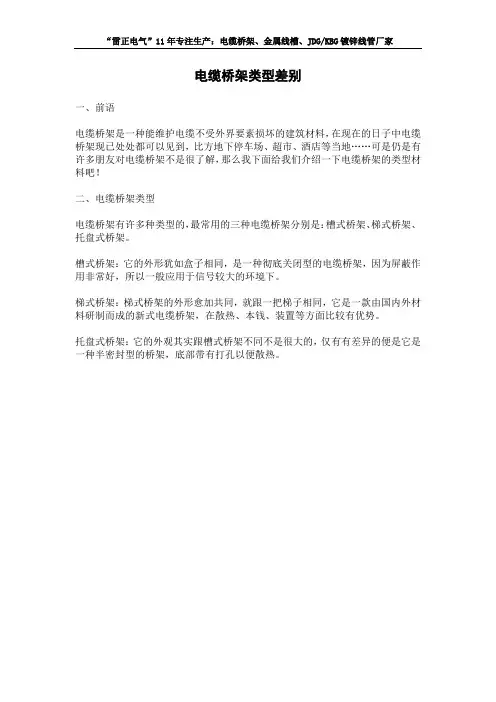

电缆桥架类型差别
一、前语
电缆桥架是一种能维护电缆不受外界要素损坏的建筑材料，在现在的日子中电缆桥架现已处处都可以见到，比方地下停车场、超市、酒店等当地……可是仍是有许多朋友对电缆桥架不是很了解，那么我下面给我们介绍一下电缆桥架的类型材料吧！
二、电缆桥架类型
电缆桥架有许多种类型的，最常用的三种电缆桥架分别是：槽式桥架、梯式桥架、托盘式桥架。

槽式桥架：它的外形犹如盒子相同，是一种彻底关闭型的电缆桥架，因为屏蔽作用非常好，所以一般应用于信号较大的环境下。

梯式桥架：梯式桥架的外形愈加共同，就跟一把梯子相同，它是一款由国内外材料研制而成的新式电缆桥架，在散热、本钱、装置等方面比较有优势。

托盘式桥架：它的外观其实跟槽式桥架不同不是很大的，仅有有差异的便是它是一种半密封型的桥架，底部带有打孔以便散热。

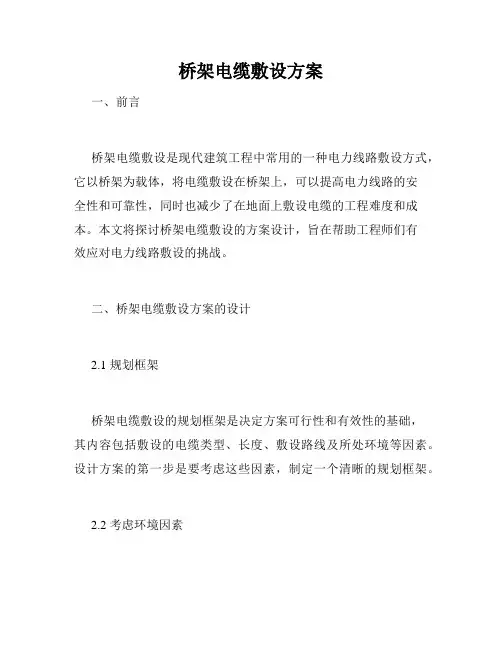

桥架电缆敷设方案一、前言桥架电缆敷设是现代建筑工程中常用的一种电力线路敷设方式，它以桥架为载体，将电缆敷设在桥架上，可以提高电力线路的安全性和可靠性，同时也减少了在地面上敷设电缆的工程难度和成本。

本文将探讨桥架电缆敷设的方案设计，旨在帮助工程师们有效应对电力线路敷设的挑战。

二、桥架电缆敷设方案的设计2.1 规划框架桥架电缆敷设的规划框架是决定方案可行性和有效性的基础，其内容包括敷设的电缆类型、长度、敷设路线及所处环境等因素。

设计方案的第一步是要考虑这些因素，制定一个清晰的规划框架。

2.2 考虑环境因素桥架电缆敷设是在不同类型建筑桥架中完成的，因此其环境因素是不同的。

例如，在桥架间隔比较小，而且在桥架中断时，工作空间比较狭窄的情况下，可能需要为桥架设计特殊的支撑结构。

环境因素还包括电缆需要安装的场所、电缆需要遮蔽的时间，预先测算好将有助于规划好方案。

2.3 选择适合的桥架类型不同类型的建筑桥架可以使用不同的电缆敷设方案，因此在考虑方案时需要了解桥架结构和电缆敷设的适配性，以选择最合适的桥架类型。

比较常见的桥架类型有：悬挂桥架、地上隧道桥架、地下隧道桥架等，选择的桥架还要注意其承重能力和排水能力等方面的指标。

2.4 选取合适的布线方式桥架电缆敷设的布线方式选择，关乎到电缆使用寿命、安全性、散热性等多种考虑，应选择适用于实际情况的布线方式。

2.5 考虑人工前付费和施工费用桥架电缆敷设的方案最终还是需要考虑施工成本，这涉及到人工成本、材料成本和施工时间等多方面的考虑，比如一些紧急情况下的施工需要采取不同的方案，这可能会让施工的时间更紧张，对方案的设计提出更高的要求。

三、实例分析：桥架电缆敷设的设计在具体实施桥架电缆敷设的方案时，工程师们应根据实际情况制定合适的方案。

以下将通过具体例子对桥架电缆敷设方案进行分析和讨论：所属项目：国内大型跨境工程所属区域：中央大型城市商业发展区实施步骤：1. 确定桥架的布线方案根据实际情况和经验选择承重和安全性能高的桥架，并考虑其排水能力和各种场合下使用所需的敷设轨道。

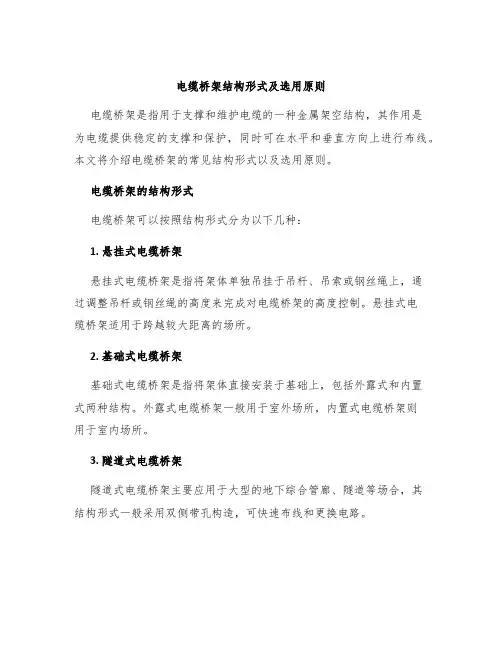

电缆桥架结构形式及选用原则电缆桥架是指用于支撑和维护电缆的一种金属架空结构，其作用是为电缆提供稳定的支撑和保护，同时可在水平和垂直方向上进行布线。

本文将介绍电缆桥架的常见结构形式以及选用原则。

电缆桥架的结构形式电缆桥架可以按照结构形式分为以下几种：1. 悬挂式电缆桥架悬挂式电缆桥架是指将架体单独吊挂于吊杆、吊索或钢丝绳上，通过调整吊杆或钢丝绳的高度来完成对电缆桥架的高度控制。

悬挂式电缆桥架适用于跨越较大距离的场所。

2. 基础式电缆桥架基础式电缆桥架是指将架体直接安装于基础上，包括外露式和内置式两种结构。

外露式电缆桥架一般用于室外场所，内置式电缆桥架则用于室内场所。

3. 隧道式电缆桥架隧道式电缆桥架主要应用于大型的地下综合管廊、隧道等场合，其结构形式一般采用双侧带孔构造，可快速布线和更换电路。

4. 铁路电缆桥架铁路电缆桥架是一种专门为机车车辆电气化系统设计的电缆桥架。

其结构形式包括悬吊式、墙壁式、地面式等多种，能够满足不同场合的要求。

电缆桥架的选用原则在选用电缆桥架时，需要根据具体情况进行综合考虑。

以下是电缆桥架的选用原则：1. 负载能力电缆桥架需要能够承受所承载电缆的负载，因此在选用时需要考虑到预估负载能力。

2. 路线布局在布局电缆桥架时，需要consideration-tiling 电缆桥架的直线长度、弯曲半径、交叉路径、连通数量等因素。

3. 安装和维护选用的电缆桥架需要方便安装和维护，以免后期维护成本过高。

4. 环境适应性不同地区的环境条件和气候条件都会对电缆桥架的使用产生影响。

在选择时应考虑到所使用场所的环境情况。

5. 材料质量电缆桥架所使用的材料质量不仅会影响使用寿命，还会影响承重能力、抗冲击性和防腐蚀能力等特性。

结论电缆桥架是现代电力系统极为重要的组成部分之一，其选用要根据实际需求进行综合考虑，结合负载能力、路线布局、安装维护、环境适应性和材料质量等多种因素进行综合分析。

只有选用合适的电缆桥架方案，才能保证电力系统的正常运行与稳定工作。

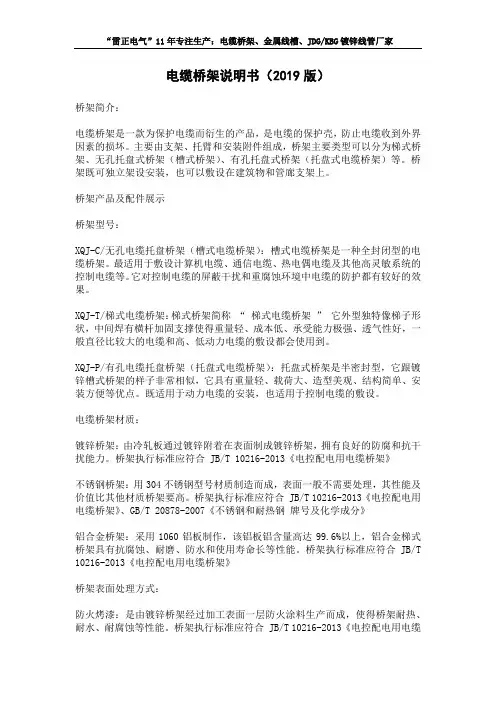

电缆桥架说明书（2019版）桥架简介：电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，也可以敷设在建筑物和管廊支架上。

桥架产品及配件展示桥架型号：XQJ-C/无孔电缆托盘桥架（槽式电缆桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

XQJ-T/梯式电缆桥架：梯式桥架简称“ 梯式电缆桥架” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

XQJ-P/有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

电缆桥架材质：镀锌桥架：由冷轧板通过镀锌附着在表面制成镀锌桥架，拥有良好的防腐和抗干扰能力。

桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。

桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB/T 20878-2007《不锈钢和耐热钢牌号及化学成分》铝合金桥架：采用1060铝板制作，该铝板铝含量高达99.6%以上，铝合金梯式桥架具有抗腐蚀、耐磨、防水和使用寿命长等性能。

桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》桥架表面处理方式：防火烤漆：是由镀锌桥架经过加工表面一层防火涂料生产而成，使得桥架耐热、耐水、耐腐蚀等性能。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
槽式桥架和梯式桥架的区别参考
电缆桥架主要类别可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等，在我们的生活中可以说是经常可以看到，在大型商场、停车库、工厂里等地点常有她们的踪影。

可以说有了电缆桥架的存在才能保护我们更加安全的使用电，并且还可以保护电缆电线不被外界的原因破坏，可以说电缆桥架是我们及电缆电线的保护神。

下面我们一起来看看电缆桥架中的槽式桥架和梯式桥架的区别吧。

槽式桥架：
槽式架桥是全密封型电缆架桥，用于铺设计算机电缆、电信电缆、热电偶电缆及其他高灵敏度系统信号电缆的屏蔽干扰功用和重腐蚀环境中的电缆保护，考虑槽式直通进行屏蔽时，表面处理式用电镀处理。

梯式桥架：
CQ1-T型梯式桥架是根据国内和国外的相关资料而改进设计的，它外型独特像梯子形状，应属开放式电缆桥架，它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

主要用于大直径电缆铺设，适用于高低压电缆铺设。

槽式桥架一般是应属封闭类别的电缆桥架，并没有开孔，因此在散热方面不佳，而梯式桥架的槽底是有很多腰形孔，散热效果相对比较会更好。

以上这两种电缆桥架的区别在于一种是适合用在高腐蚀强度的环境中，一种适合用在敷设直径大的电缆上，可谓是各有千秋，在不同的环境中选择合适的电缆桥架是一件一定要注意的问题。

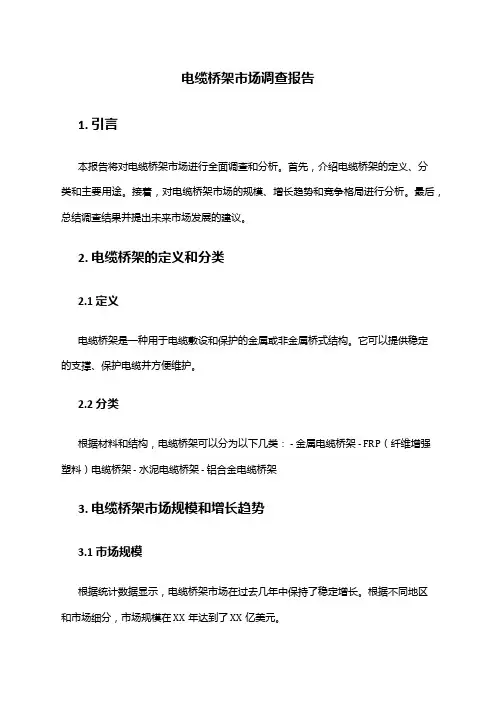

电缆桥架市场调查报告1. 引言本报告将对电缆桥架市场进行全面调查和分析。

首先，介绍电缆桥架的定义、分类和主要用途。

接着，对电缆桥架市场的规模、增长趋势和竞争格局进行分析。

最后，总结调查结果并提出未来市场发展的建议。

2. 电缆桥架的定义和分类2.1 定义电缆桥架是一种用于电缆敷设和保护的金属或非金属桥式结构。

它可以提供稳定的支撑、保护电缆并方便维护。

2.2 分类根据材料和结构，电缆桥架可以分为以下几类： - 金属电缆桥架 - FRP（纤维增强塑料）电缆桥架 - 水泥电缆桥架 - 铝合金电缆桥架3. 电缆桥架市场规模和增长趋势3.1 市场规模根据统计数据显示，电缆桥架市场在过去几年中保持了稳定增长。

根据不同地区和市场细分，市场规模在XX年达到了XX亿美元。

3.2 增长趋势电缆桥架市场的增长趋势取决于以下几个因素： - 电力行业的发展，特别是在新能源和智能电网领域的需求增加。

- 建筑和工业领域的扩张，对电缆桥架的需求不断增加。

- 电缆桥架的优势，如安装方便、可扩展性强等，使得它在电缆敷设领域具有广泛的应用。

4. 电缆桥架市场竞争格局4.1 主要厂商电缆桥架市场存在着一些主要的竞争对手，包括以下几家公司： - 公司A - 公司B - 公司C4.2 竞争策略在电缆桥架市场竞争激烈的情况下，各个厂商采取了不同的竞争策略。

其中包括：- 产品创新：开发更加高效、经济和环保的电缆桥架产品。

- 市场拓展：积极进入新兴市场，并寻求合作机会。

- 品牌建设：加强品牌形象，提高品牌知名度。

- 提供增值服务：为客户提供全面的解决方案和技术支持。

5. 总结与建议通过对电缆桥架市场的调查和分析，可以得出以下结论： - 电缆桥架市场规模逐年增长，市场潜力巨大。

- 电力行业和建筑工业领域的发展将推动市场需求继续增长。

- 厂商之间的竞争非常激烈，产品创新和市场拓展是关键竞争因素。

- 建议厂商继续加大产品研发投入，提高产品质量和技术水平。

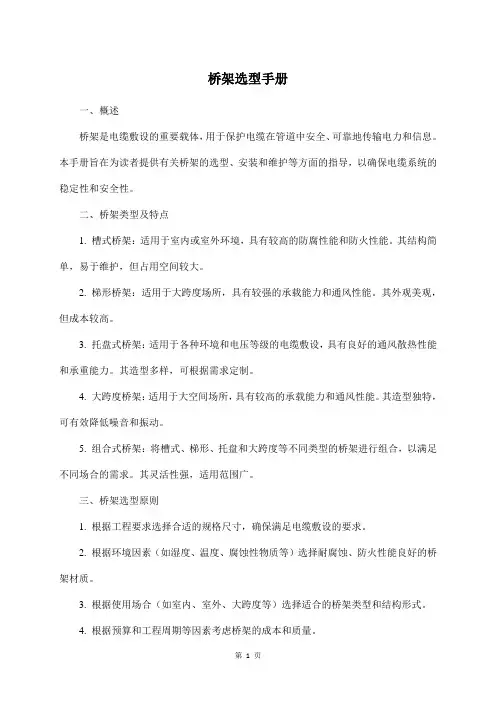

桥架选型手册一、概述桥架是电缆敷设的重要载体，用于保护电缆在管道中安全、可靠地传输电力和信息。

本手册旨在为读者提供有关桥架的选型、安装和维护等方面的指导，以确保电缆系统的稳定性和安全性。

二、桥架类型及特点1. 槽式桥架：适用于室内或室外环境，具有较高的防腐性能和防火性能。

其结构简单，易于维护，但占用空间较大。

2. 梯形桥架：适用于大跨度场所，具有较强的承载能力和通风性能。

其外观美观，但成本较高。

3. 托盘式桥架：适用于各种环境和电压等级的电缆敷设，具有良好的通风散热性能和承重能力。

其造型多样，可根据需求定制。

4. 大跨度桥架：适用于大空间场所，具有较高的承载能力和通风性能。

其造型独特，可有效降低噪音和振动。

5. 组合式桥架：将槽式、梯形、托盘和大跨度等不同类型的桥架进行组合，以满足不同场合的需求。

其灵活性强，适用范围广。

三、桥架选型原则1. 根据工程要求选择合适的规格尺寸，确保满足电缆敷设的要求。

2. 根据环境因素（如湿度、温度、腐蚀性物质等）选择耐腐蚀、防火性能良好的桥架材质。

3. 根据使用场合（如室内、室外、大跨度等）选择适合的桥架类型和结构形式。

4. 根据预算和工程周期等因素考虑桥架的成本和质量。

四、桥架材料与规格推荐1. 槽式桥架常用板材包括镀锌钢板和不锈耐蚀钢板等；横梁可选优质碳素钢或不锈钢。

推荐规格：宽度200～300mm，高度根据实际需要而定。

2. 梯形桥架通常采用镀锌钢板制作横梁，内外两侧可选用其他板材。

推荐规格：宽高比至少为2:1，以保证通风效果。

3. 托盘式桥架常见材质有冷轧钢板、铝合金板和高分子复合材料等；承重层厚度一般为20～50mm，具体视需求而定。

4. 大跨度桥架常采用轻质高强铝合金型材或预应力技术以减小跨度并提高承重能力。

建议跨度不超过15米，特殊情况应经过计算确定。

5. 组合式桥架可根据不同类型桥架的特点进行搭配组合，实现多功能应用。

常用的组合方式有槽梯结合、托盘与梯形结合等。

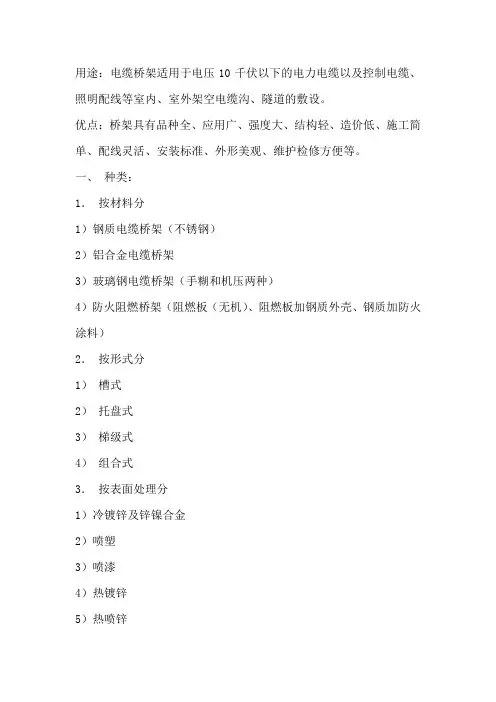

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1． JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973． QB/T1453-92电缆桥架4． JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5． DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000 四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

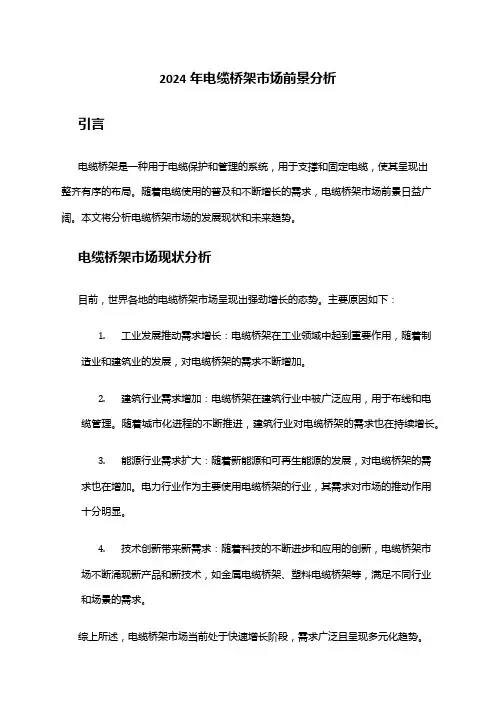

2024年电缆桥架市场前景分析引言电缆桥架是一种用于电缆保护和管理的系统，用于支撑和固定电缆，使其呈现出整齐有序的布局。

随着电缆使用的普及和不断增长的需求，电缆桥架市场前景日益广阔。

本文将分析电缆桥架市场的发展现状和未来趋势。

电缆桥架市场现状分析目前，世界各地的电缆桥架市场呈现出强劲增长的态势。

主要原因如下：1.工业发展推动需求增长：电缆桥架在工业领域中起到重要作用，随着制造业和建筑业的发展，对电缆桥架的需求不断增加。

2.建筑行业需求增加：电缆桥架在建筑行业中被广泛应用，用于布线和电缆管理。

随着城市化进程的不断推进，建筑行业对电缆桥架的需求也在持续增长。

3.能源行业需求扩大：随着新能源和可再生能源的发展，对电缆桥架的需求也在增加。

电力行业作为主要使用电缆桥架的行业，其需求对市场的推动作用十分明显。

4.技术创新带来新需求：随着科技的不断进步和应用的创新，电缆桥架市场不断涌现新产品和新技术，如金属电缆桥架、塑料电缆桥架等，满足不同行业和场景的需求。

综上所述，电缆桥架市场当前处于快速增长阶段，需求广泛且呈现多元化趋势。

电缆桥架市场未来趋势分析未来几年，电缆桥架市场的发展将面临新的机遇和挑战。

以下是未来电缆桥架市场的趋势预测：1.增长潜力巨大的新兴市场：随着世界各地对电力和通信基础设施的加强投资，新兴市场将成为电缆桥架需求增长的主要动力。

亚洲、中东和非洲等地区的新兴经济体将成为未来市场增长的关键。

2.环保和节能的追求：随着全球环保意识的增强，电缆桥架市场将受到环保和节能要求的影响。

市场将逐渐向使用环保材料和可再生能源的产品转型，以满足用户对绿色和可持续解决方案的需求。

3.技术创新的驱动力：随着技术的不断进步，电缆桥架市场将面临更多的创新机遇。

例如，智能化和自动化技术的加入将提高电缆桥架的效率和安全性，并推动市场进一步发展。

4.专业化和定制化需求：随着不同行业对电缆桥架需求的差异化，市场将趋向于专业化和定制化。

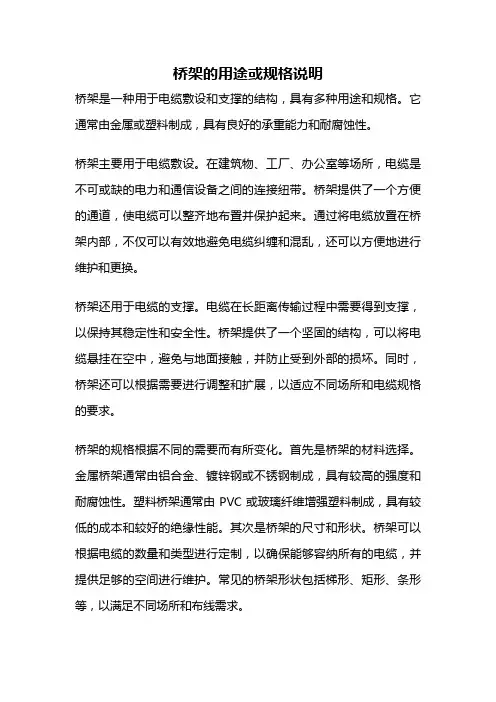

桥架的用途或规格说明桥架是一种用于电缆敷设和支撑的结构，具有多种用途和规格。

它通常由金属或塑料制成，具有良好的承重能力和耐腐蚀性。

桥架主要用于电缆敷设。

在建筑物、工厂、办公室等场所，电缆是不可或缺的电力和通信设备之间的连接纽带。

桥架提供了一个方便的通道，使电缆可以整齐地布置并保护起来。

通过将电缆放置在桥架内部，不仅可以有效地避免电缆纠缠和混乱，还可以方便地进行维护和更换。

桥架还用于电缆的支撑。

电缆在长距离传输过程中需要得到支撑，以保持其稳定性和安全性。

桥架提供了一个坚固的结构，可以将电缆悬挂在空中，避免与地面接触，并防止受到外部的损坏。

同时，桥架还可以根据需要进行调整和扩展，以适应不同场所和电缆规格的要求。

桥架的规格根据不同的需要而有所变化。

首先是桥架的材料选择。

金属桥架通常由铝合金、镀锌钢或不锈钢制成，具有较高的强度和耐腐蚀性。

塑料桥架通常由PVC或玻璃纤维增强塑料制成，具有较低的成本和较好的绝缘性能。

其次是桥架的尺寸和形状。

桥架可以根据电缆的数量和类型进行定制，以确保能够容纳所有的电缆，并提供足够的空间进行维护。

常见的桥架形状包括梯形、矩形、条形等，以满足不同场所和布线需求。

除了用于电缆敷设和支撑外，桥架还具有其他一些用途。

例如，桥架可以用于给水管道、通风管道和其他管道的敷设，以实现管道的整齐布置和保护。

此外，桥架还可以用于安装照明设备、监控摄像头和其他设备，以便于维护和调整。

桥架作为一种重要的电缆敷设和支撑结构，在不同的应用场景中发挥着重要作用。

它不仅可以提供一个方便的通道和支撑系统，使电缆整齐布置和安全运行，还可以满足不同场所和布线需求的规格要求。

通过合理选择和使用桥架，可以有效提高电缆系统的可靠性和维护性，为各种建筑和设备提供良好的电力和通信连接。

槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。

托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。

它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。

它既适用于动力电缆的安装，也透用于控制电缆的敷设。

托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。

托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。

无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。

（2）（3）梯架是由侧边与若干个横挡构成的梯形部件。

（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。

梯级式电缆桥架XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。

梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。

梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

电缆桥架说明书一、电缆桥架简介电缆桥架在现在的生活中随处可见，在超市、商场、地下停车场等地方抬起头都可以看到桥架的身影，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

二、电缆桥架型号介绍常用的电缆桥架型号有：槽式桥架、托盘式桥架、梯式桥架●槽式桥架：它的外观跟盒子没有什么区别，是一种全密封型的桥架，它抗腐蚀性能和屏蔽性能非常的强。

●托盘式桥架：它的外观和槽式几乎没什么差别，不过它的底部带有打孔，所以散热性能会比槽式的好很多。

●梯式桥架：它的外观跟梯子一样，是根据国内外的最新资料研制的新型桥架。

三、电缆桥架材质介绍常用的电缆桥架材质有：镀锌、铝合金、不锈钢●镀锌桥架：它主要有着耐防腐蚀性能和表面使得电缆桥架更加美观，镀锌电缆桥架可以采用在户外安装。

●铝合金桥架：铝合金槽式桥架具有抗腐蚀、耐磨、防水等等高性能，使用寿命是钢制桥架的5倍以上。

铝合金板材密度低跟钢制材料比起来，结构重量减轻50%以上，安装轻松。

●不锈钢桥架：通常采用304型号材质，304材质原材料含有Cr、Ni元素等等，直接决定它的抗腐蚀及其强大价值，成为不锈钢行业最通用的型号，具有耐高温度、超低温、防火、抗腐蚀。

四、电缆桥架表面处理方式介绍常用的电缆桥架表面处理方式有：防火、喷塑、热浸锌●防火桥架：它是由镀锌槽式桥架经过加工表面处理一层防火涂料生产而成，表面摸起来会有粗糙斜斜的感觉，当遇到火灾后不会燃烧，并且可以阻隔火势继续蔓延下去，起到一定的防火作用。

●喷塑桥架：用原材料电镀锌托盘式桥架经过静电喷塑加工而成，主要特点是：增强抗腐蚀力、耐老化、增高附着力、还可以自选自己喜欢与建筑设计相搭的颜色作为桥架外表样式。

1 .电缆桥架的结构形式（1）电缆桥架是梯级式、托盘式、槽式电缆桥架的总称，按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。

（2）按结构形式分为梯级式电缆桥架（简称：梯架）、托盘式电缆桥架（简称：托盘）、槽式电缆桥架（简称：槽盒）。

（3）梯架、托盘和槽盒各有优缺点；梯架具有良好的通风性能，但不防尘、不防干扰。

托盘、槽式具有防尘、防干扰性能，但散热性能较差。

（4）电缆桥架在民用建筑中主要用于明敷布线。

2 .梯级式电缆桥架（简称：梯架）梯级式电缆桥架它具有重量轻、成本低、安装方便、散热、透气好等优点，适用于直径较大电缆的敷设。

在工业与民用建筑中、通常用于明敷布线系统。

梯架选用原则如下：（1）普通电力电缆、通信电缆布线可采用梯架布线，但不可在的闷顶或吊顶内敷设;（2）除950℃、3h的矿物绝缘电缆外，750℃、1.5h的耐火电缆不可采用梯架布线；（3）在强弱电竖井内应优先考虑采用梯架。

3 .托盘式电缆桥架（简称：托盘）托盘式电缆桥架在工业与民用建筑中应用最广泛的一种。

它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于较小直径的强电电缆的安装，也适合于弱电电缆的敷设。

工程中托盘有带盖和不带盖两种敷设方式，无盖托盘散热性能好，但落灰尘清扫麻烦，通常用于无尘或少尘场所，否则应采用带盖托盘。

托盘选用原则如下：（1）普通电力电缆、通信电缆布线可采用托盘布线，但无盖托盘不允许在闷顶或吊顶内敷设；（2）750o C>1.5h的耐火电缆可采用有盖托盘布线，但外壳要采取防火措施。

4,槽式电缆桥架（简称：槽盒）槽式电缆桥架是一种全封闭型电缆桥架，其概念上与盘架的区别是高、宽比不同，托盘浅而宽，而槽盒则具有一定的深度。

它最适用于敷设计算机电缆、通信电缆及控制电缆等发热较低的电缆布线。

金属槽盒布线可使弱电电缆免受强电线路的干扰，塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。

槽盒通常用于明敷布线系统，选用原则如下：（1）承载大电流的电缆不宜采用槽金布线，因其散热性能较差，要考虑电缆的降容系数；（2）成束电缆在吊顶内敷设时，应采用封闭式橘盒或托盘，以提高防火性能。

电缆敷设方式及优缺点分析发布时间：2022-09-05T06:37:14.765Z 来源：《科技新时代》2022年3期2月作者：孙运磊[导读] 我国电力基础设施进程不断提升，电缆在电力工程中得到广泛运用，电缆又有多种多样的孙运磊中国电建集团昆明勘测设计研究院有限公司云南 650051摘要：我国电力基础设施进程不断提升，电缆在电力工程中得到广泛运用，电缆又有多种多样的敷设方式，通过对电缆不同敷设方式研究对比，分析出各种电缆敷设方式的优缺点，方便我们在今后的日常工作中合理选择最优的敷设方式，提高施工效率和节约施工成本。

关键词：电缆、敷设方式、优缺点1、前言电缆敷设方式多种多样，但我们日常施工中常见常用的总结归纳就六种，如：直埋、电缆沟、排管、电缆桥架、水平顶管、水平定向钻，选择最恰当的敷设方式既能保证施工的安全性又能提升施工质量，降低工程成本，所以研究分析电缆的敷设方式很有必要。

2、电缆敷设方式及优缺点2.1、直埋敷设直埋敷设是临时用电施工现场最常用的一种敷设方式，施工速度快费用低深受人们喜爱，直埋电缆敷设一般用在电缆数量少敷设距离不长，地面受压不大的地方，一般沿地下管线较少不经常开挖且没有腐蚀的土壤中，直接埋地敷设的深度不应小于0．7m，对于位于行车道或穿越耕地时深度不应小于1.0m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层，埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。

回填一半后建议在电缆正上方铺设一条防腐蚀的警示带，回填完成在中间接头处、转弯转角处等特殊位置安装指示标志和标桩。

防止后续施工破坏。

直埋敷设优点：①、方便快捷实施高效且投资最小，适用于临时用电。

②、和空气隔绝有效降低电缆温度，防火性能较好。

直埋电缆缺点：①、容易遭受外力破坏且抵抗外力破坏能力差。

②、抗腐蚀能力差。

③、出现问题更换电缆困难。

电缆桥架规格大全及表示方法在电气工程领域，电缆桥架是一种用于支撑和保护电缆的重要设备。

它能够有效地组织和管理电缆线路，确保电力传输的安全与稳定。

了解电缆桥架的规格及其表示方法对于正确选择和使用桥架至关重要。

电缆桥架的规格主要包括桥架的宽度、高度、长度以及材质等方面。

首先，桥架的宽度通常在 100mm 至 1200mm 之间，常见的有100mm、200mm、300mm、400mm、500mm、600mm 等。

宽度的选择主要取决于需要容纳的电缆数量和直径。

一般来说，电缆数量越多、直径越大，所需的桥架宽度就越宽。

其次，桥架的高度也是一个重要的规格参数，常见的高度范围在50mm 至 300mm 之间，如 50mm、100mm、150mm、200mm 等。

高度的选择需要考虑电缆的敷设层数以及现场的安装空间。

如果需要敷设多层电缆，或者安装空间有限，就需要选择较高的桥架。

桥架的长度通常有 2m、3m、6m 等标准长度。

在一些特殊情况下，也可以根据实际需求定制非标准长度的桥架。

而在材质方面，电缆桥架主要有钢制、铝合金、玻璃钢等。

钢制桥架具有较高的强度和承载能力，适用于大多数场合；铝合金桥架重量轻、耐腐蚀，常用于对重量有要求或腐蚀性环境；玻璃钢桥架具有良好的耐腐蚀性和绝缘性能，适用于化工等特殊环境。

接下来，我们来了解一下电缆桥架规格的表示方法。

一般来说，电缆桥架的规格表示采用“宽度×高度×长度”的形式。

例如，“300×100×2000”就表示宽度为 300mm、高度为 100mm、长度为2000mm 的电缆桥架。

此外，还有一些其他的表示方式，如通过型号来表示。

不同的厂家可能会有自己独特的型号命名规则，但通常都会包含桥架的主要规格参数和一些特殊性能的标识。

在实际应用中，选择合适的电缆桥架规格需要综合考虑多方面的因素。

首先要根据电缆的数量、直径和敷设方式来估算所需的桥架空间。

同时，还要考虑现场的安装条件，如建筑物的结构、层高、跨度等。

2023年电缆桥架行业市场分析现状电缆桥架行业是指用于支持、保护和管理电缆的一种设备，广泛应用于建筑、通信、电力、交通等行业。

随着社会经济的发展和科技的进步，电缆桥架行业得到了快速发展。

首先，电缆桥架行业市场需求量大。

随着信息技术的快速发展，人们对高速、大容量的通信设备需求不断增加，这就需要有可靠的电缆支持系统来保证通信设备的正常运行。

此外，电缆桥架行业还广泛应用于建筑领域，用于布设建筑物内部的电力、信号等线路。

因此，电缆桥架的市场需求量十分巨大。

其次，电缆桥架行业具备较高的技术门槛。

要设计出符合国家标准、具有良好稳定性和承重能力的电缆桥架产品，需要具备一定的专业知识和技术能力。

而且，电缆桥架行业还与建筑、通信等多个行业密切相关，需要与不同行业专业人员进行合作，共同设计和实施项目。

这就要求电缆桥架企业在技术研发和合作能力上有所提升，才能在市场竞争中占据优势。

第三，电缆桥架行业市场竞争激烈。

随着市场需求的增加，电缆桥架行业的市场竞争也越来越激烈。

主要表现在产品品质、价格、服务等方面的竞争。

优质的产品品质、合理的价格和优质的服务是吸引客户的重要因素。

因此，电缆桥架企业需要不断提高产品质量和服务水平，以提高市场竞争力。

第四，电缆桥架行业面临一些挑战。

首先，随着技术的进步，电缆桥架行业也面临着不断升级换代的需求。

比如，随着通信技术的发展，对于电缆桥架的要求也在不断提高，需要能够满足高速、大容量通信的需求。

其次，环境保护和安全意识的提高也对电缆桥架行业提出了更高的要求。

电缆桥架产品应具备阻燃、防腐蚀、耐高温等特性，以提高产品的安全性。

此外，电缆桥架行业还受到市场价格的波动、政府政策的影响等因素的影响，需要及时应对和调整。

综上所述，电缆桥架行业市场需求量大，技术门槛高，竞争激烈，同时也面临一些挑战。

电缆桥架企业应不断提高产品质量和服务水平，加强技术研发，不断创新，以应对市场竞争和挑战，开拓新的市场空间。

电缆及其桥架敷设说明摘要：为提高电缆和桥架敷设的规范性，同时提高电缆及其桥架日常维护的效率，根据电缆布线设计和验收的相关标准，并结合实际的工程应用，论述了桥架敷设的基本要求，桥架的式样选择，桥架的走向说明和电缆终端保护管及管接头的选型。

说明在电缆布线的施工中，合理的工程图和辅材选型，可以极大的提高施工效率，也会方便日后电缆的维护工作。

关键词：桥架布置；电缆敷设；桥架形式；桥架截面填充率；电缆辅材电力拖动广泛应用于以电动机作为原动机拖动各种生产机械的场合，如电力机车、港口起重机、电梯及扶梯等。

电源，变频器，电动机之间通过电缆将电能输送到执行机构；另外各种检测元件和传感器把采集的信号传送到控制系统，电能和电信号的传输都需要以电缆作为载体[1]。

而桥架又是电缆的载体，它可以起到对电缆的承载和保护。

1.电缆桥架布置示意图1为某堆取料设备电缆桥架总图,图2为某电梯机房的电缆桥架布置图。

堆取料设备电缆布线的几个特点：执行机构之间路径较长、空间位置复杂、要考虑机构相对运动时电缆桥架可能与结构产生的干涉问题。

这就对控制电缆和动力电缆的布置提出了较高的要求。

电缆桥架作为电缆的承载体，合理的布置可以为电气系统的安装和使用带来极大的便利，同时也为日后的检修带来方便。

电梯机房电缆桥架布线的特点：除大机房外，多数机房都是紧凑型布局，电缆桥架有时只能铺设在地面；维保人员频繁进出机房，如果桥架布置在地面上，桥架本身需要有足够的强度，防止维保人员踩坏。

堆取料设备按照不同的工作方式，电缆从固定端到回转机构的方式可分为：滑环（360°旋转）+托令（非360°旋转）；双托令。

一般料场供电接线箱在地下廊道处，供电电缆经由中心柱体送到各个执行机构。

图1是某型堆取料机电缆桥架总图。

图1 某堆取料设备电缆桥架总图图2 某电梯机房电缆桥架布置图2.电缆选型及电缆桥架敷设的说明122.1电缆的选型和敷设根据《GB 50217-2018电力工程电缆设计标准》[2]和《GB 50312-2016综合布线系统工程验收规范》[3]的要求，电缆的选型和敷设可依照以下原则：弱电控制回路与强电控制回路不合用一根控制电缆；电缆布置的路径上应避开高温和易腐蚀区域；电缆路径如果经过存在相对转动的机构，电缆附近不应存在金属锐边或勾挂物，此时推荐使用拖链承载和保护电缆；电缆路径选择应充分考虑施工人员敷设和后期维护的便宜性；电缆路径如果需要上下左右改变走向，该走向应满足电缆最小允许弯曲半径的要求；电缆的订货长度应按照路径计算长度增加5%～10%的余量。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架的承载力
随着科技的发展，我们的生活越来越好，用电量也是越来越高，因此用来架线的电缆桥架也是越来越多。

在我生活中不少人对电缆桥架不是很熟悉，下面我们介绍一下电缆桥架承载力。

电缆桥架由于主体材料用的是冲压薄钢板，因此承载能力有限,使用中桥架切勿超载，否则将会因电缆桥架超载而产生严重形变。

1、影响电缆桥架的美观和电缆的安全运行。

通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。

由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。

对应于同一支撑距离和弯凸变形量。

侧面高度大的电缆桥架承载能力大，高度小的桥架承载能力小。

2、另外当载荷能力划、相同时，对于同一规格的电缆桥架。

支撑距离小的比支撑距离大的弯曲变形量小。

一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

以上便是对电缆桥架的承载力的介绍，希望大家对电缆桥架承载能力有所了解，根据施工需要选择适合的电缆桥架安装。
