电缆桥架

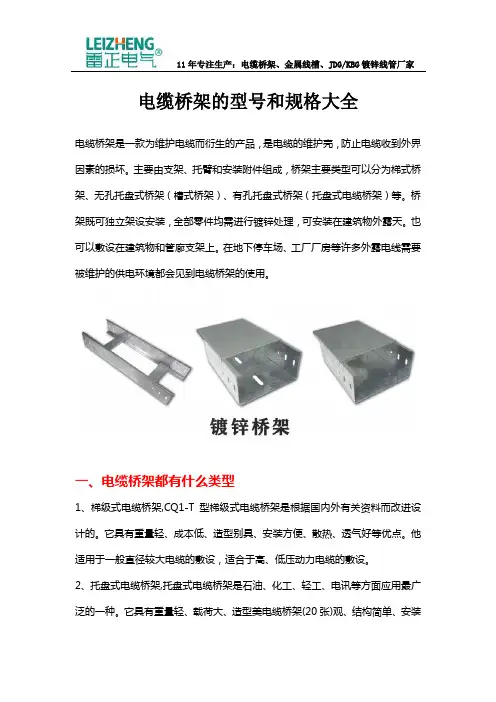

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

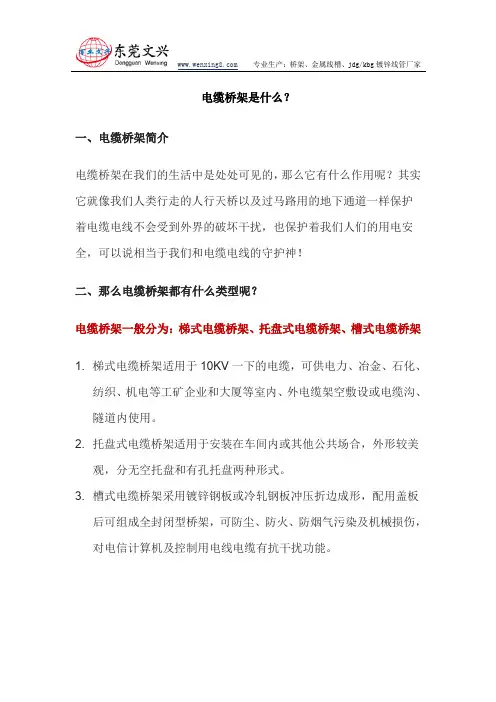

电缆桥架是什么？
一、电缆桥架简介
电缆桥架在我们的生活中是处处可见的，那么它有什么作用呢？其实它就像我们人类行走的人行天桥以及过马路用的地下通道一样保护
着电缆电线不会受到外界的破坏干扰，也保护着我们人们的用电安全，可以说相当于我们和电缆电线的守护神！
二、那么电缆桥架都有什么类型呢？
电缆桥架一般分为：梯式电缆桥架、托盘式电缆桥架、槽式电缆桥架1. 梯式电缆桥架适用于10KV一下的电缆，可供电力、冶金、石化、
纺织、机电等工矿企业和大厦等室内、外电缆架空敷设或电缆沟、隧道内使用。

2. 托盘式电缆桥架适用于安装在车间内或其他公共场合，外形较美
观，分无空托盘和有孔托盘两种形式。

3. 槽式电缆桥架采用镀锌钢板或冷轧钢板冲压折边成形，配用盖板
后可组成全封闭型桥架，可防尘、防火、防烟气污染及机械损伤，对电信计算机及控制用电线电缆有抗干扰功能。

三、电缆桥架表面处理方式有哪些呢？
电缆桥架的表面处理有：热镀锌（热浸锌）、防火烤漆、静电喷塑根据工程所处环境的不同，对所选购桥架的防腐、防护要求也不相同。

通常桥架具有喷塑，电镀锌，热浸锌等多种处理方法。

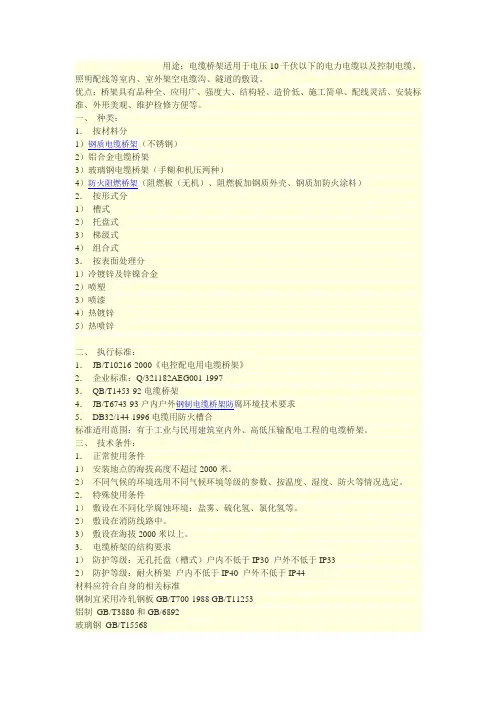

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

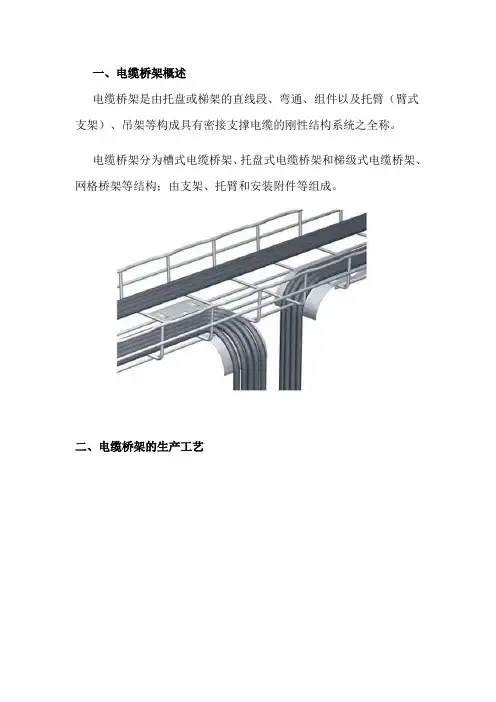

一、电缆桥架概述电缆桥架是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构；由支架、托臂和安装附件等组成。

二、电缆桥架的生产工艺三、电缆桥架的分类电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆受到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）、大跨距电缆桥架等。

1、槽式电缆桥架槽式电缆桥架是一种全封闭型的电缆桥架。

用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。

2、托盘式电缆桥架托盘式桥架是半密封型，跟镀锌槽式桥架的样子非常相似。

托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。

3、梯式电缆桥架梯式电缆桥架外型像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好；CQ1-T型梯级式电缆桥架根据国内外有关资料改进设计的。

4、大跨距电缆桥架大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

四、电缆桥架的安装电缆桥架作为布线工程的一个配套项目，设计选型过程应根据弱电各个系统缆线的类型、数量合理选定适用的桥架。

电缆桥架的组成结构应满足强度、刚度及稳定性要求，且应符合下列规定：①桥架的承载能力不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值；②梯架、托盘在允许安全工作载荷作用下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；③钢制托臂在允许承载下的偏斜与臂长比值不宜大于1／100；④核电厂安全级电路电缆桥架应满足抗震Ⅰ类物项设计要求，应同时采用运行安全地震震动和极限安全地震震动进行抗震设计。

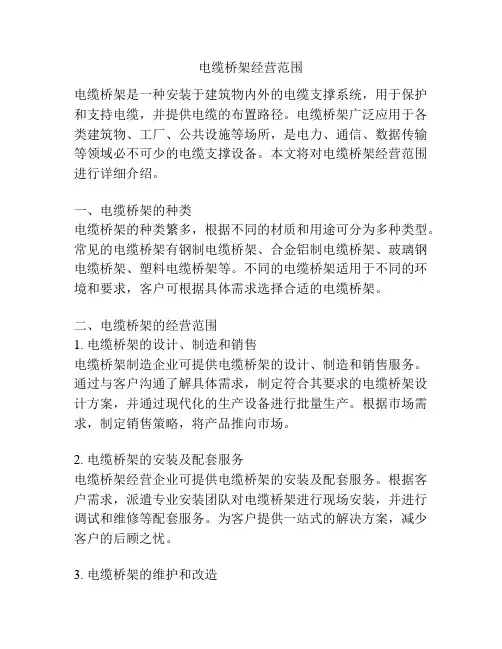

电缆桥架经营范围电缆桥架是一种安装于建筑物内外的电缆支撑系统，用于保护和支持电缆，并提供电缆的布置路径。

电缆桥架广泛应用于各类建筑物、工厂、公共设施等场所，是电力、通信、数据传输等领域必不可少的电缆支撑设备。

本文将对电缆桥架经营范围进行详细介绍。

一、电缆桥架的种类电缆桥架的种类繁多，根据不同的材质和用途可分为多种类型。

常见的电缆桥架有钢制电缆桥架、合金铝制电缆桥架、玻璃钢电缆桥架、塑料电缆桥架等。

不同的电缆桥架适用于不同的环境和要求，客户可根据具体需求选择合适的电缆桥架。

二、电缆桥架的经营范围1. 电缆桥架的设计、制造和销售电缆桥架制造企业可提供电缆桥架的设计、制造和销售服务。

通过与客户沟通了解具体需求，制定符合其要求的电缆桥架设计方案，并通过现代化的生产设备进行批量生产。

根据市场需求，制定销售策略，将产品推向市场。

2. 电缆桥架的安装及配套服务电缆桥架经营企业可提供电缆桥架的安装及配套服务。

根据客户需求，派遣专业安装团队对电缆桥架进行现场安装，并进行调试和维修等配套服务。

为客户提供一站式的解决方案，减少客户的后顾之忧。

3. 电缆桥架的维护和改造电缆桥架的维护和改造是电缆桥架经营企业的重要服务之一。

通过定期巡检和维护，保证电缆桥架的正常运行，延长其使用寿命。

同时，根据客户需求，对旧有的电缆桥架进行改造和升级，提升其功能和性能。

4. 电缆桥架相关配套产品的销售电缆桥架经营企业可向客户提供与电缆桥架相关的配套产品的销售服务。

例如，连接件、支架、防火罩等。

这些配套产品能够更好地满足客户的特殊需求，提供更完善的电缆支撑解决方案。

5. 电缆桥架的技术咨询和培训电缆桥架经营企业可向客户提供电缆桥架的技术咨询和培训服务。

通过与客户沟通，解答客户提出的技术问题，提供专业的技术咨询服务。

同时，组织专业人员进行培训，提高客户对电缆桥架的了解和运用能力。

三、电缆桥架经营的优势和前景电缆桥架作为电力、通信、数据传输等领域必不可少的设备，具有巨大的市场需求。

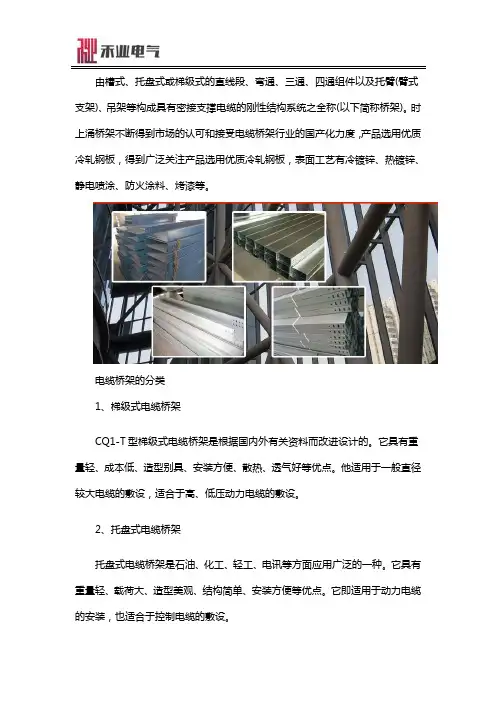

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。

时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

电缆桥架的分类1、梯级式电缆桥架CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架托盘式电缆桥架是石油、化工、轻工、电讯等方面应用广泛的一种。

它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架。

它适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

5、组合式电缆桥架组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。

它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG 管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

电缆桥架的类型
电缆桥架是一种用于支撑和保护电缆的设备，通常用于建筑物、厂房、隧道等场所。

根据不同的使用场合和要求，电缆桥架可以分为多种类型。

1. 桥式电缆桥架
桥式电缆桥架是最常见的一种类型，它由悬挂在两侧支架上的横梁和
纵向支撑构成。

这种类型的电缆桥架适用于跨越较大距离或需要承载
较重负荷的场合。

2. 梯式电缆桥架
梯式电缆桥架由平行排列的梯形支撑构成，类似于楼梯。

这种类型的
电缆桥架适用于需要在垂直方向上穿越建筑物或设备的场合。

3. 单层和双层托盘式电缆桥架
托盘式电缆桥架是一种平面结构，由多个平行排列的托盘组成。

单层
托盘式电缆桥架适用于轻负荷和短距离场合，而双层托盘式电缆桥架
则可以承载更大的负荷和跨越更长的距离。

4. 网式电缆桥架
网式电缆桥架是一种由钢丝网制成的结构，它可以适应各种形状和大小的电缆。

这种类型的电缆桥架适用于需要穿越曲线或弯曲区域的场合。

5. 洞壁式电缆桥架
洞壁式电缆桥架是一种直接安装在墙壁上的设备，它可以节省空间并保护墙面。

这种类型的电缆桥架适用于需要穿越墙体或隔板的场合。

6. 地面式电缆桥架
地面式电缆桥架是一种直接安装在地面上的设备，它可以保护地下电缆并便于维护。

这种类型的电缆桥架适用于需要穿越地下管道或通道的场合。

总之，不同类型的电缆桥架都有各自特定的应用场合和优点。

在选择和设计时，需要根据实际需求进行综合考虑，并确保符合相关标准和规定。

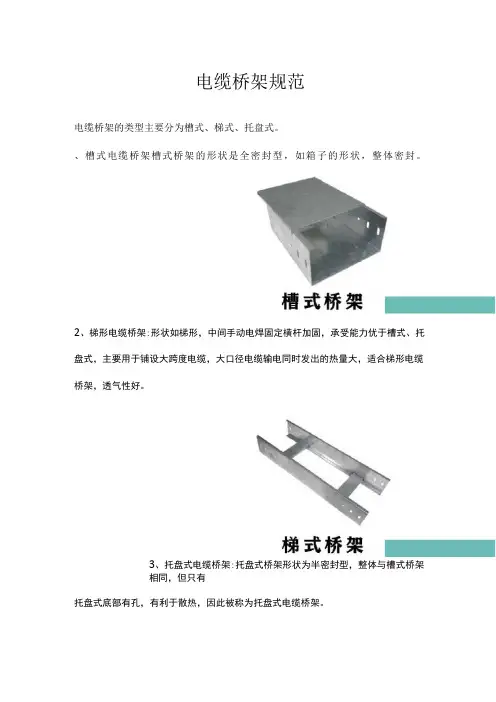

电缆桥架规范电缆桥架的类型主要分为槽式、梯式、托盘式。

、槽式电缆桥架槽式桥架的形状是全密封型，如箱子的形状，整体密封。

2、梯形电缆桥架:形状如梯形，中间手动电焊固定横杆加固，承受能力优于槽式、托盘式，主要用于铺设大跨度电缆，大口径电缆输电同时发出的热量大，适合梯形电缆桥架，透气性好。

3、托盘式电缆桥架:托盘式桥架形状为半密封型，整体与槽式桥架相同，但只有托盘式底部有孔，有利于散热，因此被称为托盘式电缆桥架。

■■■■■■■■■镀锌电缆桥架、涂装电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、分隔式电缆桥架、节能型电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等。

电缆桥架国标厚度介绍：根据《JBT10216-2013电控配电用电缆桥架》，电缆桥架国标厚度标准如下：电缆桥架常用规格介绍:材料名称规格（宽*高）pllllllllIIIIIIllllll■lllll■llllllIIIIII电缆桥架illII・■■■■■■a^iiiiii■■■■140*15电缆桥架40*20电缆桥架40*25电缆桥架40*30电缆桥架IIIIIIBIIIIIHIIIIIIIIIIIIIIIIIIBIflIIIIIIHillHIIIIIHIIIIIIIII40*40IIIIIIIIlllllllllllllllllllIIIIIIlllllllllllllllll 电缆桥架50*15电缆桥架50*20电缆桥架50*25pllllllllIIIIIIllllll■lllll■llllllIIIIII电缆桥架illii・■■■■■■a^■■■■150*30电缆桥架50*40电缆桥架50*50电缆桥架60*15电缆桥架llllll■lllll■llllll iiiiimfi inn■lllll■llllliin60*20IIIIIIIIllllll■lllll■llllllIIIIIIllllll■lllll■llll电缆桥架 1Hill111II1111llllll■lllll■llllllII1111llllll■lllll■llllllII1111II1电缆桥架 60*25 60*30电缆桥架60*40 电缆桥架60*50 电缆桥架60*60电缆桥架 ■■nunnullill电缆桥架 II llllll■lllll■llllll HUH i n70*30 IIII *IHUH mu■lllll■llllllnun70*40 电缆桥架70*50 电缆桥架75*50 电缆桥架80*20 电缆桥架80*25 电缆桥架80*30 电缆桥架80*40 电缆桥架 ■■nunnullill电缆桥架 iillllll■lllll■llllll HUH in80*50 IIII *IHUH mu■lllll■llllllnun80*60 电缆桥架80*70 电缆桥架80*80电缆桥架100*40 电缆桥架100*50 电缆桥架100*60电缆桥架 ■III 电缆桥架 iillllll■lllll■llllll HUH in100*65 IIII *IHUH mu■lllll■llllllnun100*70 电缆桥架100*75 电缆桥架100*80电缆桥架100*100电缆桥架 II llllll■lllll■llllll HUH in120*40 电缆桥架120*50 电缆桥架120*60电缆桥架 ■III电缆桥架II llllll■lllll■llllll HUH in120*65IIII *IHUH mu■lllll■llllllnun120*80电缆桥架120*100 电缆桥架120*120 电缆桥架150*50 电缆桥架 II llllll■lllll■llllll HUH in150*60 电缆桥架150*65IIIIHII IlliImill■lllll■llllllnunllllll■lllll■llllllnunllllll■lllll■llllillllll■lllll■llllllnunllllll■lllll■llllllnunllllll■lllll■llllillllll■lllll■llllllnunllllll■lllll■llllllnunllllll■lllll■llllj电缆桥架150*70电缆桥架150*75电缆桥架150*80电缆桥架150*10电缆桥架150*12电缆桥架150*150.■nil”nulliuiu.niu.nuunulliuiu.niu.nuunulliniUuiu-.iuuiuuu.nui.niuiiuiHUiiu.nui.niuiiuiHUiiu.nui.niii电缆桥架200*50电缆桥架200*60电缆桥架200*65]电缆桥架电缆桥架II llllll■lllll■llllllIIIII 200*70200*75lll■lllll■llllllminllllll■lllll■llllllminllllll■lllll■lllli电缆桥架200*80电缆桥架200*10电缆桥架电缆桥架250*125电缆桥架250*150■■IiuilIIIIIIIIIIUUIU-IIUI—IIUIllllllIllill■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■llll|电缆桥架250*200电缆桥架300*80电缆桥架300*10电缆桥架300*12电缆桥架300*15电缆桥架300*20电缆桥架300*25电缆桥架350*150.■llllllllllllHIIU.IIIU.IIUUllllllHIIU.IIIU.IIUUllllllllllllUIUllllllIllill■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■llll|电缆桥架350*200电缆桥架400*10电缆桥架400*15电缆桥架400*20电缆桥架400*25电缆桥架400*30电缆桥架450*200II1111llllll■lllll■llllllIII电缆桥架500*100■IIIIUIII II IIIIIIIIIIll■llllllllllllllllllll4llllllllllll■lllll■llllllllllllIllill■lllll■llllllllllll Illll■lllll■llllllllllllllllll■lllll■llll 电缆桥架500*150p1Hill111IIIII1llllll■lllll■llllllIII电缆桥架500*2001■1■■11■IIIII1llll■l■lllll■ll■ll■III Illll■ll■ll■llllllllllllllllll■ll■ll■llll 电缆桥架500*250^■■llllll IIIII1llllll■lllll■llllllIII11iiiiminll■lllllliiii11immi^iminm11minmi11lllll■lllll■llllllllllllllllll■lllll■llll 电缆桥架500*300ji.nuiinulliuiu.niu.nuunulliuiu.niu.nuunull1111"11而iniUuiu-.iuuiuuu.nui.niuiiuiHUiiu.nui.niuiiiiuiuuu.nui.nii电缆桥架600*100* ■■■■■■电缆桥架600*1501Hill111IIIII1llllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■lllllimillllllll■lllll■llllllmi11■■■■■■电缆桥架600*200电缆桥架600*250IIllllll■lllll■llllllllllll1111111141lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll lllll■lllll■llllllllllllllllll■lllll■llll 电缆桥架600*300■■■■■■电缆桥架700*100piMIIIIIIIIIII1llllll■lll■■■111111III11iiiiminll■llllll11immi^i m11・・电缆桥架700*1501■1■■11■II1111llll■l■lllll■ll■ll■III11l■ll■l■lllll■ll■ll■lllllllllllllllllllllll■ll■ll■llllllllllllllllll■ll■ll■llllll1■Illi IIIll■ll■ll■lllll11■Illillllll■ll■ll■llll 电缆桥架700*200ji.nuiinulliuiu.niu.nuunulliuiu.niu.nuunull1111"11而iniUuiu-.iuuiuuu.nui.niuiiuiHUiiu.nui.niuiiiiuiuuu.nui.nii电缆桥架800*100hi111IIillIllllll■lllll■llllllill■■■■■■电缆桥架800*150■■■1■■■■Illi■■■■■■■■■■■■电缆桥架800*2001Hill111II1111llllll■lllll■llllllIII■■■■■■■电缆桥架800*250■■IlliuIIIIUIII IIllllll■lllll■llllllllllll1111111141lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll lllll■lllll■llllllllllllllllll■lllll■llll 电缆桥架800*300p1Hill111IIIII1llllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■llllli llllll■lllll■llllllmi11■■■■■■电缆桥架800*4001■1■■11■IIIII1llll■l■lllll■ll■ll■III11l■ll■l■lllll■ll■ll■llllllllllll・l-llllllllllll■ll■ll■llllllllllllllllll■ll■ll■llllll1■Illi IIIll■ll■ll■lllll11■Illillllll■ll■ll■llll 电缆桥架900*150jl.IIUllIIIIIIHIIU.IIIU.IIUUIIIIIIHIIU.IIIU.IIUUIIIIIIIIIIUUIU■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■lllll1llllllIllill■lllll■llll电缆桥架900*200p1■■■■11■llllllllll■l■lllll■ll■ll■III11l■ll■l■lllll■ll■ll■llllllIlli■1■1^1lllllllllll■ll■ll■llllllllllllllllll■ll■ll■llllll1■Illi IIIll■ll■ll■lllll11■Illillllll■ll■ll■llll 电缆桥架1000*100t■■■■■■电缆桥架1000*150^1■llllllllllllllllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■llllli llllll■lllll■llllllmi11■■■■■■电缆桥架1000*200电缆桥架IIIIIIIIIIIIll■llllllllllll11111111*1lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll lllll■lllll■llllll mi am an1000*250p1Hill111llllllllllll■lllll■llllllIII11llllll■lllll■llllll-■lllll■llllli llllll■lllll■llllllmi11lllll■lllll■llllllin111llllll■lllll■llll 电缆桥架1000*300*电缆桥架1000*400. lllll■lllll■llllllmmllllll■lllll■ll 电缆桥架1200*100j1.1111IIIIUliHUII.IIIII.1111IIIIIIIIHUII.IIIII.1111IIIIUliHII11.1*1IlliIIUIII■lllll■llllllllllllllllll■lllll■llllllllllllllllll■lllll■llllllllllllllllll■lllll■llll电缆桥架1200*150■■■■■■■电缆桥架1200*200^1■llllllllllllllllll■lllll■llllllIII11llllll■lllll■llllllllllll-1lllllllllll■lllll■lllll1III1IIllllll■lllll■llllllIlli11电缆桥架1200*300■■■■■■电缆桥架1200*400■■llllllllllllIII IIIIIIIIIIIIll■llllllllllll1111111141lllllllllll■lllll■llllllllllllllllll■lllll■llllllllllll电缆桥架1400*100*电缆桥架1400*150电缆桥架1500*100。

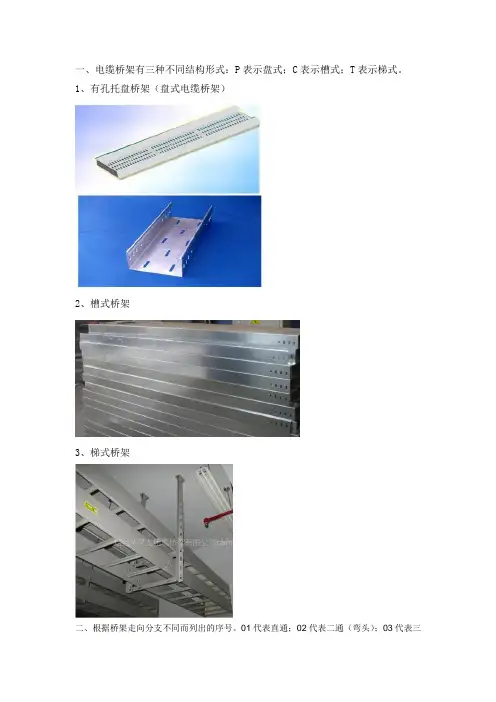

一、电缆桥架有三种不同结构形式：P表示盘式；C表示槽式；T表示梯式。

1、有孔托盘桥架（盘式电缆桥架）
2、槽式桥架
3、梯式桥架
二、根据桥架走向分支不同而列出的序号。

01代表直通；02代表二通（弯头）；03代表三
通；04代表四通；05代表异径直通。

对于同一类不同结构的，在序号后增加ABC等以示区别。

规格：用W×H表示出桥架的断面规格，W表示电缆桥架的宽度，H表示电缆桥架的高度或厚度。

三、T-01-6-1 桥架是代表梯式直通桥架（没有三通、二通），指100（宽），60（高）的桥架.。

四、《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：
线路敷设方式标注
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：F。

电缆桥架规范标准电缆桥架是一种用于支撑、固定和保护电缆的设备，其质量和安装标准直接关系到电缆线路的安全和稳定运行。

为了确保电缆桥架的质量和安全性，制定了一系列的规范标准，下面将对电缆桥架规范标准进行详细介绍。

首先，电缆桥架的材料应符合国家标准，具有良好的耐腐蚀性能和机械强度，能够适应各种恶劣环境下的使用要求。

其次，电缆桥架的安装应符合相关规范标准，安装工艺应合理，固定牢固，不得出现晃动或变形的情况。

另外，电缆桥架的横截面尺寸应符合规范标准要求，横截面尺寸过小会导致电缆过载使用，横截面尺寸过大则会浪费材料和造成不必要的成本。

此外，电缆桥架的防腐蚀处理也是非常重要的，应符合相关规范标准要求，确保在恶劣环境下不会出现腐蚀现象，延长电缆桥架的使用寿命。

另外，电缆桥架的接地也是非常重要的，应符合相关规范标准要求，确保电缆桥架与地面的连接良好，能够有效排除静电，保障电缆线路的安全运行。

除此之外，电缆桥架的防火性能也是需要重点考虑的，应符合相关规范标准要求，确保在发生火灾时不会对电缆线路造成影响，保障人员和设备的安全。

此外，电缆桥架的外观质量也是需要注意的，应符合相关规范标准要求，保证外观光滑、无划痕、无变形，提高整体美观度。

最后，对于电缆桥架的使用和维护，也应严格按照相关规范标准进行操作，定期进行检查和维护，确保电缆桥架的安全运行。

同时，应做好相关记录和档案管理，以备日后查阅和维护。

总之，电缆桥架规范标准对于电缆线路的安全和稳定运行起着至关重要的作用，我们应严格按照规范标准进行选材、安装、防腐蚀处理、接地、防火和外观质量的要求，确保电缆桥架的质量和安全性，提高电缆线路的可靠性和稳定性。

希望本文能够对您有所帮助，谢谢阅读！。

电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。

2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。

3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。

4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。

5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。

6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。

7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。

8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。

9、桥架的安装完毕后，应对电缆桥架的安装进行检查。

电缆桥架支撑距离电缆桥架是电缆敷设的一种方法，通过支撑架将电缆放置在高处，来达到隔离和保护的目的。

因此，支撑距离的大小直接影响到电缆的性能和安全。

下面就详细介绍一下电缆桥架的支撑距离。

1.支撑距离定义支撑距离指两根架子之间的距离，也就是电缆桥架支撑架子之间的距离。

根据规范，一般的支撑距离应该在1.5至3.0米之间，不同类型电缆数据、电气特性、敷设方式等因素会对支撑距离的设定产生影响。

其中，支撑距离对于水平铺设的电缆来说尤为重要，电缆从一根支持梁到另一根支撑梁的距离越短，电缆的弯曲半径就越小，也就越容易出现损伤。

2.支撑距离的因素支撑距离的设定主要受以下因素的影响：①电缆类型：不同材料、不同规格的电缆其承载能力不同，电缆变形的程度也有差异，因此它们所要求的支撑距离也各有不同。

②敷设方式：电缆可以水平铺设，也可以垂直安装。

对于水平铺设的电缆来说，不同的敷设方式所要求的支撑距离也有区别。

③施工环境：不同的敷设环境对于电缆的光纤损伤、电器损伤等因素具有不同的影响，因此需要在施工前进行充分考虑。

④架子的尺寸：横跨支架的距离越短，同时也会影响电缆的安装方式、接头的数量等。

3.支撑距离的计算计算支撑距离通常需要考虑以下因素：①电缆的直径：电缆直径越大，弯曲半径就越小，需要更小的支撑距离。

②电缆的导体材料：不同导体材料的强度不同，需要不同的支撑距离。

③电缆的重量：重量越大的电缆需要更大的支撑距离。

④支架的间隔距离⑤环境条件：如温度变化、恶劣的气候、电弧声度等在进行支撑距离的计算时，需要综合考虑上述因素。

总之，在电缆桥架的设计中，支撑距离的计算十分重要。

一般来说，良好的敷设方式和正确的支撑距离，可以大大降低电缆故障的发生率，提高电力系统的安全性和可靠性。

电缆桥架计算
一、简介
电缆桥架是一种用于支撑输电线路、通讯线路及其他电缆的传动结构，也可用于支撑通讯设备、变配电设备和消防等相关设备的框架结构。

它的
结构紧凑，使用方便，可根据电缆线路的要求设计不同形式和不同尺寸的
电缆桥架。

1.加载计算：
电缆桥架可承受的最大负荷是由其承受的电缆线路的负荷决定的。

通
常情况下，电缆桥架承受的最大负荷计算公式为：
Q=N×L/1000(N≥2个)
其中，Q为电缆桥架承受的最大负荷，单位为kg；N为桥架的支撑点
数量；L为电缆的重量，单位为g。

2.弯曲度计算：
电缆桥架的弯曲度一般可以根据电缆的重量来计算。

一般来说，弹性
度越大的电缆，它在桥架上的弯曲度就越小，弯曲度计算公式为：δ=M/W(M≤6，W≥2）
其中，δ为最大允许弯曲度，W为桥架宽度，单位为m，M为桥架受
力点，单位为m。

3.耐久度计算：
电缆桥架的耐久度主要取决于桥架的材料、支撑点的数量和桥架的结构设计。

平时在设计的时候，应当满足桥架使用的一定的耐久度。

一般耐久度可取为：
D=N2×L/1000
其中，D为桥架的耐久度，N为桥架的支撑点数量，L为单位长度的重量。

电缆桥架加工工艺
电缆桥架加工流程是指将原材料进行切割、折弯、焊接等工艺处理，最终制成标准长度的电缆桥架产品的过程。

下面是电缆桥架加工流程的详细介绍：
1. 准备工作：首先需要确认所需电缆桥架的规格和型号，并准备相应的原材料和设备。

2. 切割：将选购的电缆桥架原材料按照所需长度进行切割。

常用的电缆桥架标准长度有2米、3米、4米和6米。

3. 折弯：根据设计要求，使用电缆桥架折弯机将切割好的电缆桥架原材料进行弯曲处理，以适应不同布线场景的需求。

4. 钻孔：根据实际情况，在电缆桥架上进行钻孔。

钻孔位置和数量需要根据电缆布线计划来确定。

5. 焊接：将电缆桥架的各个零件进行焊接，确保连接牢固。

焊接过程需要注意材料的选择和焊接技术的熟练掌握，以确保焊接质量。

6. 表面处理：对焊接好的电缆桥架进行外观美化和防腐处理。

常见的表面处理方法包括喷漆、镀锌等。

7. 质检：对加工完成的电缆桥架进行质量检验，确保产品符合相关标准和规定。

8. 包装运输：将质检合格的电缆桥架进行包装，并安排运输，确保产品在运输过程中不受损坏。

以上是电缆桥架加工流程的详细介绍。

该流程主要包括准备工作、切割、折弯、钻孔、焊接、表面处理、质检和包装运输等环节。

通过这些步骤，原材料可以被加工成标准长度的电缆桥架产品，以满足电力、通信等领域的使用需求。

什么是电缆桥架适用范围：高强度电缆桥架适用于电压在世界10千伏以下的电力电缆，以及控制电缆、照明配线等室内、室外或架空电缆、隧道电缆的敷设.结构特点与安装：高强度电缆桥架具有品种齐全、应用范围广、强度大、施工简单、配电灵活、安装标准、外表美观的特点，对您处的技术改造、扩充电缆、维护检修带来方便.高强度电缆桥架的安装可因地制宜.可随工艺管道架空敷设；楼板、梁下吊装；室内处墙壁、柱壁、隧道、电缆沟壁上的侧装，还可在露天立柱工支墩上安装，大型多层桥架吊装或立装时，可采用工字钢立柱两侧对称敷设.高强度电缆架桥可水平、垂直敷设；可转角、T字型、十字型分支；可调宽、调高、变径.电缆桥架的层次安装：1.电缆桥架层次排列应是弱电流控制电缆在最上层，接着一般控制电缆，低压动力电缆、高压动力电缆依次往下排列,种排列有利于屏蔽干扰、电力电缆冷却、方便于施工。

2.各层电缆桥架间距离为：控制电缆>200mm 动力电缆>300mm 机械化敷设电缆>400mm电缆桥架的形式：1.梯级、托盘电缆桥架(T、P)型梯级、托盘电缆桥架可广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等方面进行敷设电缆。

它们具有造型美观、结构简单、安装方便（散热、透气性好）等特点。

梯级式电缆桥架适用于动力电缆的要求，也适用于控制电缆的敷设，也可在采用隔板后进行同一层电缆桥架敷设动力电缆和控制电缆。

梯级、托盘电缆桥架其表面处理分为静电喷涂、镀锌、热浸锌及镀锌后再喷涂四种，可以分别用于不同环境，在重腐蚀环境中应作特殊防腐处理。

2. 槽式电缆桥架槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架其表面处理分为静电喷涂、镀锌、热浸锌及镀锌后再喷涂四种，可以分别用于不同环境，在重腐蚀环境中应作特殊防腐处理。

3.组装式电缆桥架组装式电缆桥架是一种最新形桥架，是电缆桥架系列中的更新产品。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架类型有什么不同
一、电缆桥架简介
电缆桥架在现在的日子中随处可见，，它们保护着电缆不受外界要素的影响而损坏，一起也保护着咱们用电的安全保证。

那么电缆桥架是怎样组成的呢？它是由支架、托臂和装置配件组成，建筑物内桥架能够独立架起，也能够敷设在各种建(构)筑物和管廊支架上，应表现结构简略，造型漂亮、装备灵敏和修理便利等特色，悉数零件均需进行镀锌处理，装置在建筑物外露天的桥架。

二、电缆桥架类型有什么不同
常用的电缆桥架类型有：槽式电缆桥架、托盘式电缆桥架、梯式电缆桥架
托盘式桥架：它的外观和槽式简直没什么不同，不过它的底部带有打孔，所以散热功能会比槽式的好许多。

梯式桥架：它的外观跟梯子相同，是依据国内外的最新材料研发的新式桥架。

槽式桥架：它的外观跟盒子没有什么区别，是一种全密封型的桥架，它抗腐蚀功能和屏蔽功能十分的强。

电缆桥架安装规范：一、电缆桥架的安装2.1电缆桥架的从最简单的面安装应该做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。

2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。

桥架多层设置时层间中心距为200，250，300，350mm2.4电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。

2.5电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。

2.6电缆桥架与各种管道平行架设时，其净间隔不小于500mm。

2.7电缆桥架与各种管道交织时，其净间隔不小于300mm。

2.7.4电缆桥架与空调管道平行时不小于300mm。

也可以在下边不小于300mm.交叉时采取隔热防腐措施。

电缆桥架穿墙安装时，墙上安装相应的密封装置。

根据环境前提，采用密封装置，电缆桥架从室内穿墙至室外时，在墙的外侧采取防雨办法。

2.8.3电缆桥架从室内穿墙至室外较高处安装时，电缆桥架应先向下倾斜延伸适当间隔，之后再向上架设，防止雨水顺电缆桥架流入室内。

2.8.4电缆桥架过伸缩沉降缝时，电缆桥应断开，断开间隔以100mm 左右为宜,在伸缩缝或软连接处需采用编织铜线连接。

2.9两组电缆桥在同一横梁上安装时，两组电缆桥之间的净间隔应不小于50mm。

2.10敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于300mm。

2.11电缆桥架到楼板、梁或其他障碍物等的底部的间隔应不小于300mm。

2.12一般环境下，支撑电缆桥的各托臂之间的间隔以1.5~3左右为宜，并根据具体环境校验。

2.13电缆桥架安装时，其直接板毗连处不该置于跨度的1/2处或支撑点上。

2.14电缆桥架安装时出现的悬臂段，一般不超过1000mm。

2.15电缆桥架不该当作行人通道使用。

2.16若为下列环境之一，电缆桥架应加保护罩：2.16.1电缆桥架在户外安装时，其最上层或每层。

2.16.2电缆桥架在铁算子板或相近的带孔装置下安装时，其最上层电缆桥架应加保护罩，要是最上层电缆桥架宽度小于基层的桥架宽度时，基层电缆桥架应加保护罩。
