电缆桥架的施工要点及安装方法

电缆桥架的施工方案及措施电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。

为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。

一、前期准备工作为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。

具体措施如下：1.方案设计制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。

确保方案合理、可行，并经相关部门批准。

2.材料准备准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。

确保材料质量合格，并按照设计要求进行数量的准备。

3.施工人员培训对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。

确保他们了解施工方案，并能正确操作施工设备。

二、施工方案电缆桥架的施工包括以下步骤：1.地基处理根据设计要求，对施工区域的地基进行处理。

清除杂物、平整地面，并进行必要的土方工程。

2.安装支架按照方案要求，安装电缆桥架的支架。

在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。

3.安装槽钢将预先准备好的槽钢安装在支架上。

槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。

4.连接件安装使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。

连接件的安装过程中，要确保连接牢固、无松动。

5.接地处理对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。

接地处理应符合相关规范和标准，确保施工区域的电气安全。

三、施工措施为保证电缆桥架施工的质量和安全，需采取以下措施：1.安全防护所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。

同时，设置警示标志，确保现场安全。

2.质量控制严格按照施工方案和设计要求进行操作，确保工程质量达到标准。

对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。

3.施工现场管理定期清理施工现场，保持整洁有序。

合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。

4.设备维护定期检查和维护施工所使用的设备，确保其正常运转。

电缆桥架安装施工工艺及施工方法要点
1、工艺流程
配合土建预埋铁件、核对土建预留洞→划线、定位→选型→支吊、托架安装→桥架、线槽组装→校正标高、走向、水平度、垂直度→安装接地线→中间报验→成品保护→进入下道工序。

2、安装施工方法要点
(1)桥架进场后要进行必要的外观检查，检查电缆桥架的规格、型号是否符合设计要求，检查桥架是否有足够的刚度和强度，对电缆提供可靠的支撑。

电缆桥架表面的油漆是否有剥落现象，检查电缆桥架的盖板、支、吊架等低附件是否齐全完好，以及桥架有无扭曲变形等现象。

(2)在安装时，首先必须严格按图纸设计要求准确定位。

支撑电缆桥架的各托臂之间的距离为2m，并根据具体情况进行校验。

水平安装时，其直接板连接处不应置于跨度的1/2处或支撑点上。

水平安装高度、吊顶内距主梁下表面0.3m。

不同电压和不同种类的导线在同一线槽内敷设时，线槽要做金属分隔。

线槽要做防火处理。

(3)在放置预埋件、进行支、吊架施工时应根据现场及图纸弹线定位，合理考虑与其他工种、专业的交叉配合情况，力求准确，铁件预埋焊接时应清除药皮，刷防腐漆。

(4)根据桥架、托盘型号、规格选用连接片，连接螺丝必须位于外侧，弹簧垫齐全，用扳手固定牢固，接缝应平齐，间隙小于2mm。

(5)弯头、弯管、铰接、拼接件等应为成品，不应在现场截切，应在加工厂根据深化图加工厂。

(6)电管与桥架连接时应采用管道连接器与桥架连接。

电缆桥架安装施工方案一、施工前准备在进行电缆桥架的安装施工前，需要做好以下准备工作：1.完成施工图设计和方案确认；2.采购所需的材料和工具，确保质量和数量符合要求；3.安排好人力，确保施工人员具备相关技能和经验；4.搭建施工现场围栏，确保施工区域的安全。

二、安装施工流程1. 采购材料和检验1.确认所需材料的数量和规格，特别注意质量检查；2.对所采购的材料进行检验，确保符合设计要求。

2. 定位和标线1.根据设计图纸要求，在施工现场进行定位和标线工作；2.确保桥架的安装位置准确无误。

3. 安装支架1.根据标线，在相应位置安装支架，并做好固定工作；2.使用合适的工具和材料，确保支架牢固可靠。

4. 安装电缆桥架1.将电缆桥架依次安装在支架上，并进行连接固定；2.根据设计要求，进行水平和垂直方向的调整，确保桥架安装正常。

5. 路径设置和固定1.根据实际情况，设置电缆桥架的走向和路径；2.使用固定夹或铆钉等工具，将电缆固定在桥架上，确保电缆的平整布设。

6. 安全检查和验收1.施工完成后，进行全面的安全检查，确保施工质量符合要求；2.配合相关部门进行施工验收，确保安装工作合格。

三、施工注意事项在电缆桥架安装的施工过程中，需要注意以下事项：1.严格按照设计图纸要求进行施工，杜绝随意更改；2.使用合适的工具和材料，确保施工质量；3.在施工现场严禁吸烟、乱丢垃圾等不文明行为；4.如遇特殊情况需及时报告相关负责人，并采取相应措施。

四、总结电缆桥架的安装施工是一项重要的工作，对于电力设施的正常运行起着重要作用。

在施工过程中，需要做好前期准备工作，严格按照设计要求进行施工，注意施工细节，确保施工质量和安全。

希望以上施工方案能够为电缆桥架的安装提供一定的参考和指导。

电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。

制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。

电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。

电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。

解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。

3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。

现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。

核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。

3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。

电缆桥架施工工艺及施工方法要点
一、工艺流程
弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测
二、施工作法
1．桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。

垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。

2．电缆桥架在穿越楼板时，采取做防火隔离措施。

3．电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。

4．桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。

5．桥架的连接避免在穿越楼板或墙壁等处进行。

6．电缆桥架垂直敷设时，固定点跨距不大于2m。

7．桥架首端、终端及距离出接线盒0.5m处均设置支撑点。

8．非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。

电缆桥架安装施工方法与技术措施电缆桥架是指用于支持和保护电缆的特种桥架，广泛应用于建筑物、设备间和工业生产线等地方。

电缆桥架的安装施工方法和技术措施关系到电缆的安全使用和电气系统的正常运行。

本文将详细介绍电缆桥架的安装施工方法和技术措施。

一、施工准备1.施工前应对工程现场进行细致的勘察，了解工程规模、布线要求、设备布置、环境要求等情况，为后续施工提供参考。

2.根据电缆桥架的尺寸规格和数量，制定详细的施工方案，并编制施工进度表，明确各个施工节点和责任。

3.购买和准备所需的施工材料和工具，包括电缆桥架、配件、安装工具等。

4.对施工人员进行培训，了解施工要求和安全操作规程，确保工人安全和工程质量。

二、安装施工方法1.安装前，应严格按照设计图纸要求，对支管、支架等进行验收，确保其尺寸、质量符合要求。

2.根据施工图纸要求，确定电缆桥架的铺设路径和高度，标记好安装位置。

3.安装电缆桥架时，应从起点开始，逐段铺设。

根据设计要求，将桥架定位于所需位置，可采用螺钉、膨胀螺栓等方式进行固定。

4.桥架和支架的连接处应牢固可靠，使用规格相同的螺栓和螺母进行固定。

5.桥架的铺设应保证水平、整齐，横向和纵向间距均匀。

6.当电缆桥架经过墙体、天花板等障碍物时，应采取必要的穿墙、穿天花板措施。

7.桥架安装完成后，应进行验收，检查桥架的平整度、安装质量和外观是否符合要求。

8.安装完毕后，应将所有电缆固定在桥架上，并进行编号标识，便于后续的维护和管理。

三、技术措施1.安装桥架时，应根据实际情况选择合适的安装方法和位置，确保桥架的稳固性和承载能力。

2.桥架的安装应符合施工图纸和相关标准规范的要求，尤其是桥架的铺设高度、间距和承重等指标。

3.安装过程中应注意施工现场的整洁和安全，及时清理施工垃圾和废料，防止对电缆桥架的正常使用造成影响。

4.施工人员应按照规范操作，使用合适的工具，并佩戴防护工具，确保施工安全。

5.施工过程中应及时通风换气，防止有害气体积聚，对人体造成伤害。

电缆桥架的安全安装及施工管理电缆桥架（Cable tray）是一种常用于承载电缆和电线的支架系统。

它能够提供良好的电缆管理和布线系统，促进电缆的安全传输和保护。

然而，安全安装和施工管理是确保电缆桥架系统正常运行和维护的重要环节。

本文将分享关于电缆桥架的安全安装和施工管理的相关知识，以及一些建议和要注意的事项。

一、施工前的准备工作在安装电缆桥架之前，需要进行一系列的准备工作，以确保施工的安全和顺利进行。

包括但不限于以下几项：1.施工方案的准备在开始施工之前，必须制定详细的施工方案。

方案应包括施工图纸、材料清单、工程进度计划等内容。

同时，还应确定施工中的注意事项和安全措施。

例如，对桥架的固定和支撑方式、电缆的布置方式、工人的安全防护要求等进行详细说明。

2.人员安全培训施工人员必须接受相关的安全培训，熟悉电缆桥架的安装和使用方法。

培训内容应包括桥架的选择和安装、电缆的敷设和连接、施工现场的安全要求等。

培训的目的是提高施工人员的安全意识和技能，减少意外事故的发生。

3.材料和设备准备在施工前，必须准备好所需的材料和设备。

包括电缆桥架、螺栓、螺母、支架、接头等。

同时也需要准备好施工所需的工具，例如螺丝刀、扳手、锤子、电钻等。

必须确保材料和设备的质量和数量满足施工要求，以免影响施工进度和质量。

4.施工现场准备施工现场必须符合相关的安全要求和规范。

首先，要确保施工区域的通风条件良好，消防设施完备。

其次，要确保施工现场整洁，无杂物和垃圾堆放。

施工区域必须标明安全警示标志，并设置警戒线，禁止无关人员进入。

二、电缆桥架的安全安装在施工过程中，必须注意电缆桥架的安全安装。

以下是一些建议和注意事项：1.桥架的选型在选择桥架时，必须考虑施工现场的环境条件、载荷要求和电缆的数量等。

桥架的质量和承重能力必须符合相关标准和规范。

最好选择具有较高耐腐蚀性能和耐热性能的桥架，以确保长期使用的安全性和可靠性。

2.桥架的固定和支撑桥架的固定和支撑方式必须符合相关的要求。

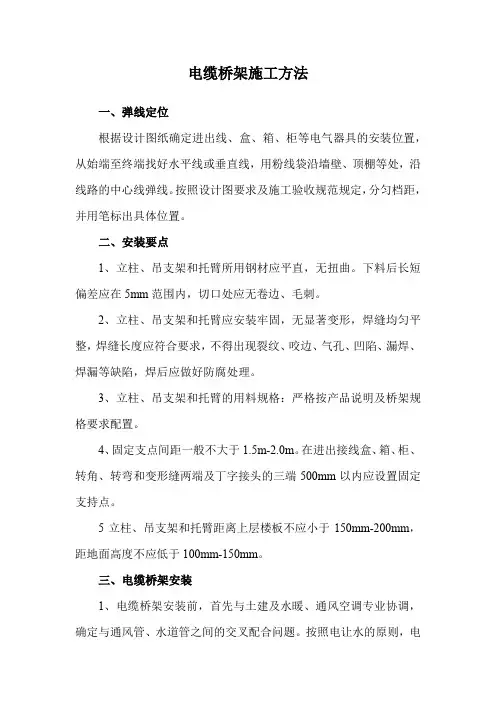

电缆桥架施工方法一、弹线定位根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线。

按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。

二、安装要点1、立柱、吊支架和托臂所用钢材应平直，无扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

2、立柱、吊支架和托臂应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。

3、立柱、吊支架和托臂的用料规格：严格按产品说明及桥架规格要求配置。

4、固定支点间距一般不大于1.5m-2.0m。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。

5立柱、吊支架和托臂距离上层楼板不应小于150mm-200mm，距地面高度不应低于100mm-150mm。

三、电缆桥架安装1、电缆桥架安装前，首先与土建及水暖、通风空调专业协调，确定与通风管、水道管之间的交叉配合问题。

按照电让水的原则，电气管道在上面、水管在下面，桥架处于高点，其次为风管、上、下水管，当局部不能满足要求时需加防水措施。

2、先进行放线定位，安装立柱、吊支架等，然后进行托臂安装，托臂与吊支件之间使用专用连接片固定，以保证支架与桥架本体之间保持垂直不会受重力作用发生倾斜下垂。

再安装桥架本体，桥架本体应使用专业连接板连接牢固，并用专业固定螺栓将桥身固定在托臂上。

3、先安装电缆桥架直线段及弯通、三通等常规附件，然后现场测量各种特殊形状的弯通、非标准件，并及时把外形尺寸提供给生产厂家，再由生产厂家进行工厂化加工，保证工程安装质量。

电缆桥架的安装必须牢固可靠，横平竖直，无扭曲变形，内壁无毛刺，附件齐全。

4、电缆桥架直线段连接采用连接板，用垫圈、弹簧垫圈、螺母紧固，接口缝隙严密平齐，槽盖装上后平整，无翘角，出线口的位置准确。

电缆桥架、电缆安装施工方案一、引言电缆桥架是指用于布设电缆的一种设施，它能够支撑电缆、保护电缆并保证电缆线路的完整性和安全可靠性。

在电力、通信、网络等领域，电缆桥架的安装施工至关重要。

本文将介绍电缆桥架及电缆的安装施工方案。

二、电缆桥架安装施工方案1. 第一阶段：方案设计在安装电缆桥架前，首先需要设计方案。

方案设计应考虑电缆桥架的布局、承重能力、安装位置等因素，确保符合实际需求。

2. 第二阶段：材料准备准备好所需的电缆桥架及配件，包括桥架、连接件等。

3. 第三阶段：施工步骤1.确定安装位置：根据设计方案确定电缆桥架的安装位置，标记好吊装点。

2.安装支架：按照设计要求安装电缆桥架支架，确保支架牢固。

3.安装电缆桥架：将电缆桥架逐段安装在支架上，保证桥架的平整与稳固。

4.固定连接：连接相邻的电缆桥架件，确保连接牢固。

5.安装电缆：在电缆桥架上安置电缆，注意电缆的敷设方式和规范。

4. 第四阶段：验收与调试完成施工后，进行验收与调试，确保电缆桥架安装正确、电缆线路通畅。

三、电缆安装施工方案1. 铺设电缆1.清理电缆敷设路径，保证路径畅通，清除障碍物。

2.根据设计要求，逐段铺设电缆，避免扭曲或损坏。

3.使用适当的固定装置固定电缆，保证电缆线路整齐、美观。

2. 连接测试1.完成电缆的铺设后，进行连接测试，确保各个连接处正常。

2.测试电缆连接的稳固性和传输性能。

如有异常，及时处理。

3. 完工验收1.完成电缆安装后，进行完工验收，确认线路安全、可靠。

2.检查电缆连接、固定及整体布局，保证符合设计要求。

四、总结电缆桥架及电缆的安装施工是电力、通信等行业中不可或缺的环节。

合理的方案设计、正确的施工步骤和严格的验收标准是保证电缆线路安全、稳定运行的关键。

希望通过本文对电缆桥架及电缆安装施工方案的介绍，能够对相关领域的工作者提供参考和帮助。

电缆桥架安装施工方案（2）各种电缆桥架技术文件齐全。

（3）土建预留的孔洞其位置，大小应符合设计和施工规范要求。

3.1.2材料准备(1)电缆桥架及其附件：应采用经过镀锌，其型号、规格应符合要求。

电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择。

（3）镀锌材料：采用圆钢、扁钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

（4）辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

3.1.3主要机具准备（1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

（2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、脚手架等。

3.1.4作业环境准备（1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

（2）顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

（3）建筑竖井内土建湿作业全部完成。

（4）地面电缆桥架应及时配合土建施工。

3.1.5施工准备（1）现场加工须设置专用工作台，加保护围栏。

（2）作业班组应分工明确，提高专业化施工水平。

（3）施工技术资料要和施工进度同步。

4操作工艺4.1工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定，吊杆、吊架___，桥架___。

4.2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的___位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具___置。

4.3预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

4.4支架与吊架___要求及支架选样：4.4.1支架与吊架___要求：4.___支架与吊架应___牢固，保证横平竖直，在有坡度的建筑物上___支架与吊架应与建筑物有相同坡度。

电缆桥架的施工要点本文档旨在讨论电缆桥架施工的关键要点和注意事项。

电缆桥架是电力、通信和数据电缆安装中常用的支架系统。

正确施工电缆桥架可以确保电缆安全、可靠地安装并保持良好的性能。

1. 施工前的准备工作在开始施工之前，需要进行以下准备工作：- 完整查看和理解施工图纸和相关技术规范；- 准备所需材料和工具，并确保其质量和数量符合要求；- 检查施工现场，确保符合安全规范和施工要求；- 确保所需许可证和文件的合法性和完备性。

2. 安装位置和布局选择适当的安装位置和布局是电缆桥架施工的关键步骤。

以下要点需要注意：- 确保安装位置离电缆终点和源点足够远，以提供充足的余量和弯曲半径；- 避免夹挤和交叉布置，保持足够的间隔和清晰的通道；- 对于水平安装，确保电缆桥架的底部安装平整、垂直，并且在短跨度范围内呈现连续和匀称的形态；- 对于垂直和倾斜安装，确保电缆桥架的位置稳定，并使用适当的支撑和固定装置。

3. 安装过程和技术要求在进行电缆桥架的实际安装时，需要注意以下要点：- 首先，根据设计要求，选择适当的电缆桥架型号和规格；- 使用合适的工具和方法进行组装，确保连接牢固和准确；- 遵循正确的安装顺序和技术要求，包括连接件和固定件的使用；- 对于水平安装，确保电缆桥架水平、平直和连续，避免扭曲和不规则变形；- 对于垂直和倾斜安装，确保电缆桥架垂直、垂直和稳定，避免过度倾斜和扭曲；- 在安装过程中，及时清理和排除施工现场的障碍物和垃圾。

4. 安全和质量控制在施工过程中，一定要注重安全和质量控制。

以下是一些关键要点：- 严格遵守工作场所安全规定和操作规程；- 检查每个施工阶段的质量，并及时纠正和修复问题；- 对有特殊安全要求的区域进行额外的安全措施；- 定期进行安全检查和质量审核，以确保施工质量和安全可靠。

以上是电缆桥架施工的关键要点和注意事项。

通过遵循这些指导原则，可以确保电缆桥架在安装过程中的可靠性和优良性能。

电缆桥架主要施工方法和技术要求
电缆桥架是用来支撑和保护电缆的一种设施，广泛应用于建筑、通信、电力等行业。

其主要施工方法和技术要求如下：
1.施工方法：
a.布置：在施工前，要对电缆桥架的布置进行规划和设计，确定好每
个电缆桥架的位置、长度和高度等参数。

b.安装支撑：首先要安装并固定好电缆桥架的支撑系统，确保其牢固
可靠。

c.吊装：根据设计要求，选用合适的起重机械进行电缆桥架的吊装安装，要确保安装的水平度和垂直度。

d.连接：将各个电缆桥架进行连续连接，形成一整条电缆通道。

e.固定：将电缆桥架固定在支撑系统上，并进行检查，确保其稳定和
安全。

f.完善：进行各种配套设施的安装和调试工作，包括电缆槽盖板、接
地装置、分支线夹等。

2.技术要求：
a.符合规范：电缆桥架施工必须符合相关的施工规范和标准，如建筑
行业的《建筑电气设计规范》等。

b.质量检验：施工过程中必须进行质量检验，测试电缆桥架的质量和
性能是否达标。

c.安全施工：施工人员必须遵守安全操作规程，佩戴好安全用具，并进行必要的防护措施。

d.现场检查：对施工现场进行巡视和检查，确保电缆桥架的施工质量和安全性。

e.现场标志：需要在施工现场设置明显的安全标志和警示标志，以指引施工人员和警示过往人员。

f.资料记录：施工实施过程中要详细记录施工情况，包括施工计划、施工记录等。

总结：在电缆桥架的施工过程中，需要注意施工方法和技术要求，严格遵守相关规范和标准。

只有确保施工质量和安全性，才能保证电缆桥架的正常使用和可靠性。

电缆桥架的安全安装及施工管理范文一、引言电缆桥架作为一种重要的电线电缆敷设设备，对于电缆的安全安装及施工管理至关重要。

本文将重点介绍电缆桥架的安全安装及施工管理的注意事项。

二、电缆桥架的安全安装1.施工前准备施工前需确认电缆桥架的规格型号，布置施工区域，制定施工计划，明确任务分工，并对施工人员进行安全培训。

2.施工区域准备施工区域需保持干燥清洁，无杂物、灰尘等，以防对电缆桥架安装产生影响。

3.安装前的检查在安装电缆桥架之前，需对电缆桥架及附件进行外观检查，确保无明显缺陷或损坏。

同时，确认所需的安装工具是否齐全可靠。

4.安装电缆桥架按照设计要求，对电缆桥架进行安装，包括固定件的安装、悬挂装置的安装和连接件的安装等。

5.安装后的检验安装完毕后，对电缆桥架进行全面检查，检查固定件、连接件及悬挂装置的安装是否牢固可靠，确保没有明显的质量问题。

三、电缆桥架的施工管理1.制定安全施工方案在施工前，需制定安全施工方案，并对施工人员进行培训，使其了解并遵守施工安全规范。

2.严格遵守施工规范在施工过程中，要严格按照相关的施工规范进行操作，不得擅自改变原设计要求，确保施工质量和安全。

3.组织施工与协调配合施工过程中，要做好人员的组织和协调配合工作，确保施工进度的合理安排，并及时解决施工中的问题。

4.施工现场的安全管控要加强对施工现场的管理，确保施工现场的安全环境，消除施工现场的各类安全隐患。

5.设备材料的合理配置要确认所需的设备材料是否与所选用的电缆桥架相适应，合理配置设备材料，确保施工质量和安全。

四、电缆桥架的质检及验收1.施工质量的检查在施工过程中，要定期进行质量检查，检查电缆桥架的安装质量是否符合相关规范和要求。

2.安全隐患的排查定期进行安全隐患排查，消除施工现场的安全隐患，确保施工过程的安全。

3.施工记录的整理及时整理施工记录，包括安装图纸、工程测量记录、质量检查报告等，并妥善保存。

4.验证施工成果在施工完成后，进行施工成果的验证，包括对电缆桥架安装的检查验收等。

电缆桥架的施工要点及安装方法有哪些1、测量定位用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。

竖井内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做好修补。

2、电缆桥架制作安装我们依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。

在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。

在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。

靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米。

在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。

3、电缆桥架（1）对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。

桥架材质、型号、厚度以及附件满足设计要求。

（2）桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。

（3）将桥架举升到位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。

桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。

桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。

（4）跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。

（5）桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直度偏差不超过5mm/m。

4、接地处理电缆桥架的接地处理镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。

在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。

电缆桥架的施工方案及措施1. 背景介绍电缆桥架是一种用于安装、支持和保护电缆的重要设备，广泛应用于工业、商业和住宅建筑的电气系统中。

电缆桥架的施工方案及措施对保证电气系统的正常运行和安全使用具有重要意义。

2. 施工前准备在开始电缆桥架的施工之前，需要进行以下准备工作：•熟悉施工图纸：仔细阅读和理解施工图纸，了解电缆桥架的布局和安装要求。

•准备材料和设备：根据施工图纸上的要求，准备所需的电缆桥架材料、工具和设备。

•安全措施：确保施工现场具备必要的安全设施，如安全帽、安全鞋等。

3. 施工步骤3.1. 检查施工现场在开始施工之前，需要检查施工现场是否满足安装要求，具体包括以下几个方面：•地基：确保地基平整牢固，能够承受电缆桥架的重量。

•空间：确认施工空间足够容纳电缆桥架，不会受到其他设备或结构的阻碍。

•环境：检查施工现场的温度、湿度等环境条件是否适合施工。

3.2. 安装电缆桥架支架安装电缆桥架支架是整个施工过程中的第一步，具体步骤如下：1.根据施工图纸上的要求，确定支架的位置和数量。

2.使用合适的工具和设备，将支架固定在地基上。

3.检查支架的水平度和垂直度，确保安装牢固稳定。

3.3. 安装电缆桥架在支架安装完成后，需要将电缆桥架安装在支架上，具体步骤如下：1.测量和标记电缆桥架的长度和宽度，确保与施工图纸上的要求一致。

2.使用电缆桥架连接件将各个电缆桥架拼接在一起，形成完整的桥架系统。

3.将电缆桥架系统安装在支架上，并使用螺栓或螺丝固定。

3.4. 安装电缆在电缆桥架安装完成后，需要将电缆安装在桥架上，具体步骤如下：1.根据施工图纸上的要求，测量和标记电缆的长度和位置。

2.使用合适的工具和设备，将电缆固定在电缆桥架上，并保持一定的张力。

3.检查电缆的安装质量，确保电缆安装牢固稳定，不会产生过大的张力。

3.5. 完善细节处理在电缆安装完成后，还需要进行一些细节处理工作，以确保施工质量和安全性，具体包括以下几个方面：•清理施工现场：清理施工现场的杂物和垃圾，保持施工区域的整洁。

电缆桥架安装施工方法电缆桥架是指用于电缆敷设和布线的桥架类型，它主要由桥架、转角、挠曲段等组成，广泛应用于建筑物、电厂、造船厂等场所。

电缆桥架的安装施工方法如下：一、施工前准备工作1.确定电缆桥架的类型、数量和规格，根据施工图纸计算所需材料的数量。

2.安排施工人员，确认所需施工工具和机械设备是否齐备，如电钻、电锯、塑料锤等。

3.检查施工现场的安全措施是否到位，如防护网、安全帽、安全绳等。

4.制定施工计划，包括施工进度、质量控制、人员安排等。

二、电缆桥架布置1.根据设计要求，在施工现场确定电缆桥架的安装位置，并进行标线。

2.根据标线，安装转角件和挠曲段，保持良好的连接，并确保其与建筑物的结构连接牢固。

3.安装电缆桥架的杆件，确保其水平和垂直度。

根据需要，可以使用水平仪和垂直仪进行调整。

4.安装横梁和横担，使其与杆件相连接，并保持稳固和均衡。

5.根据需要，安装支撑架和吊杆，用于支撑和固定电缆桥架。

6.安装钢丝绞线夹、跳线夹和接地夹等配件，确保电线固定牢固且与地面接地良好。

7.安装支承滑轮和弯曲卷曲处的补偿器，确保电缆的正常运行和弯曲半径。

三、电缆敷设1.根据施工图纸要求，将电缆从一段桥架引入另一段桥架，并使用扳手和螺栓将其固定。

2.在电缆桥架上安装槽道和拉线夹等配件，将电缆固定在桥架上。

3.在电缆桥架的转角处和挠曲段上，使用弯曲补偿器，使电缆在转角和挠曲处不受损坏。

4.定期检查和维护电缆桥架，确保其正常运行和使用寿命。

四、安全措施1.在电缆桥架的安装过程中，工作人员必须佩戴安全帽和安全鞋，遵守相关的安全规定。

2.使用工具和机械设备时要注意安全操作，防止意外伤害。

3.在施工现场设置警示标志和防护网，确保工作人员和周围人员的安全。

4.定期检查和维护电缆桥架，及时发现和排除潜在的安全隐患。

电缆桥架的安装施工需要遵循标准和规范进行，确保其质量和安全性。

在施工过程中，应严格按照设计图纸要求和施工计划进行，确保施工的顺利进行。

电缆桥架施工要点电缆桥架的施工、安装要点：1）电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

2）根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。

并且应与工艺专业、水暖专业及动力专业相协调。

3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。

4）不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：（1）1kV 以上和1kV 及以下的电缆；（2）同一路径向一级负荷供电的双回路电缆；（3）应急照明和其他照明的电缆；（4）电力、控制和电信电缆。

若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

5）在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。

6）工程设计中对桥架安装的要求>是电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。

（1）电缆桥架应在具有腐蚀性液体管道上方。

（2）电缆桥架应在热力管道下方。

（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。

（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。

7）电缆桥架与管道之间最小距离见相关标准。

8）综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。

综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。

9）墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。

10）电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3.0m。

垂直敷设时，其固定间距不宜大于2m。
