第2章单相交流电路复习练习题

《学习指导与练习》上的题(P21)二、单项选择题1.两个正弦交流电流的解析式是i 1=2202sin(10πt+3π)A ，i 2=311sin(10πt －3π)A 。

在这两个式子中两个交流电流相同的量是（ ）。

【C 】 A. 最大值和初相位B. 有效值和初相位C. 最大值、有效值和周期D. 最大值、有效值、周期和初相位 2.对照明用交流电u=380sin(100πt －2π)V 的说法正确的是（ ）。

【A 】A. 1S 内交流电压有100次达到最大值B. 交流电的有效值为220VC. 初相位为π/2D. 1S 内交流电压有50次过零3.当两个同频率正弦量的初相位相等时，下列表述正确的是（ ）。

【D 】 A. 两个正弦量的最大值和有效值相等 B. 两个正弦量的计时起点一定相同C. 判断两个正弦量是否同时到达最大值和零值，还须由计时起点确定D. 两个正弦量同时到达最大值和零值4.在正弦量的有效值相量表示法中，下列说法正确的是（ ）。

【B 】 A. 相量的长度等于正弦量的最大值 B. 相量的长度等于正弦量的有效值 C. 相量与横轴的夹角等于正弦量的相位 D. 相量与横轴的夹角等于正弦量的初相位5.已知某交流电流，t=0时的瞬时值i 0=10A ，初相位ψ0=30°，则这个正弦交流电的有效值为（ ）。

【C 】 A. 20AB. 202AC. 14.14D. 10A6.电容器上标有“30μF ，600V ”的字样，600V 的电压是指（ ）。

【A 】 A. 额定电压B. 最小电压C. 正常工作时必须加的电压D. 交流电压有效值7.电感量一定的线圈，如果产生的自感电动势大，则反映该线圈中通过的电流（ ）。

【D 】 A. 数值大B. 变化量大C. 时间快D. 变化率大11.线圈电感的单位是（ ）。

【A 】 A.亨【利】B. 法【拉】C. 高【斯】D. 韦【伯】12.一个空心线圈，当通过它的电流为8A 时，电感为36mH ；若通过它的电流为4A 时，则（ ）。

中职《电工基础》——单相交流电路练习及答案§5-1 交流电的基本概念一、填空题1．直流电的方向不随时间的变化而变化；交流电的方向随时间的变化而变化，正弦交流电则是大小和方向按正弦规律变化。

2．交流电的周期是指交流电每重复变化一次所需的时间，用符号T 表示，其单位为秒（S ）；交流电的频率是指交流电在1秒内重复变化的次数，用符号f 表示，其单位为赫兹（Hz ）。

它们的关系是T=1f。

3．我国动力和照明用电的标准频率为50Hz ，习惯上称为工频，其周期是0.02s ，角频率是314rad/s 。

4．正弦交流电的三要素是最大值（有效值）、频率（周期、角频率）和初相角。

5．有效值与最大值之间的关系为有效值=最大值2，有效值与平均值之间的关系为有效值=1.11平均值。

在交流电路中通常用有效值进行计算。

6．已知一正弦交流电流i=sin (314t-π4 )A ，则该交流电的最大值为1A ，有效值为 2 2A ，频率为50HZ ，周期为0.02S ，初相位为-π4。

7．阻值为R 的电阻接入2V 的直流电路中，其消耗功率为P ，如果把阻值为R 的电阻接到最大值为2V 的交流电路中，它消耗的功率为P/2。

二、判断题1．用交流电压表测得交流电压是220 V ，则此交流电压的最大值是380 V 。

(× )2．一只额定电压为220 V 的白炽灯，可以接到最大值为311 V 的交流电源上。

( √ )3．用交流电表测得交流电的数值是平均值。

( × )三、选择题1．交流电的周期越长，说明交流电变化得( B )。

A ．越快B ．越慢，C ．无法判断2．已知一交流电流，当t=0时的值i 0 =1 A ，初相位为300，则这个交流电的有效值为(B )A 。

A ．0.5B ．1. 414C ．1D ．23．已知一个正弦交流电压波形如图5-1所示，其瞬时值表达式为(C)V 。

A ．u=10sin (ωt-π2 )B ．u=-10sin (ωt-π2) C ．u=10sin (ωt+π)-10图5-14．已知u 1=20sin sin (314t+π6 )V ，u 2=40sin (314t-π3)V ，则( C )。

第二章 单相可控整流电路习题与思考题解2-1．什么是整流？它是利用半导体二极管和晶闸管的哪些特性来实现的？解：整流电路是一种AC ／DC 变换电路，即将交流电能变换为直流电能的电路，它是利用半导体二极管的单向导电性和晶闸管是半控型器件的特性来实现的。

2-2．某一电热装置（电阻性负载），要求直流平均电压为75V ，电流为20A ，采用单相半波可控整流电路直接从220V 交流电网供电。

计算晶闸管的控制角α、导通角θ、负载电流有效值，并选择晶闸管。

解：(1)整流输出平均电压Ｕd =⎰παωωπ22).(.sin 221t td U =⎰παωωπ).(.sin 2212t td U=2cos 145.02cos 1222ααπ+≈⎪⎭⎫⎝⎛+U U cos α=5152.0122045.0752145.022=-⨯⨯=-U U d则 控制角α≈60° 导通角θ=π-α=120° (2).负载电流平均值I d =RU d=20(A) 则 R ＝U d ／I d ＝75／20=3.75Ω 负载电流有效值I ，即为晶闸管电流有效值I V1，所以I =I V1=()⎰⎪⎪⎭⎫ ⎝⎛παωωπt d t R U 22sin 221=παπαπ22sin 412-+R U ＝37.6(A) (3).当不考虑安全裕量时I V1=k fe I VEAR =1.57I VEAR则晶闸管通态平均电流 I VEAR =I V1 /1.57=37.4 /1.57=23.9(A) 晶闸管可能承受的最大正反向电压为 311220222≈⨯=U (V)所以，可选择额定通态平均电流为30A 、额定电压为400V 的晶闸管。

按裕量系数2，可选择额定通态平均电流为50A 、额定电压为700V 的晶闸管。

2-3．带有续流二极管的单相半波可控整流电路，大电感负载保证电流连续。

试证明输出整流电压平均值2cos 122απ+=U U d ，并画出控制角为α时的输出整流电压u d 、晶闸管承受电压u V1的波形。

电力电子变流技术课后答案第2章第二章 单相可控整流电路习题与思考题解2-1．什么是整流？它是利用半导体二极管和晶闸管的哪些特性来实现的？解：整流电路是一种AC ／DC 变换电路，即将交流电能变换为直流电能的电路，它是利用半导体二极管的单向导电性和晶闸管是半控型器件的特性来实现的。

2-2．某一电热装置（电阻性负载），要求直流平均电压为75V ，电流为20A ，采用单相半波可控整流电路直接从220V 交流电网供电。

计算晶闸管的控制角α、导通角θ、负载电流有效值，并选择晶闸管。

解：(1)整流输出平均电压Ｕd =⎰παωωπ22).(.sin 221t td U =⎰παωωπ).(.sin 2212t td U=2cos 145.02cos 1222ααπ+≈⎪⎭⎫⎝⎛+U Ucos α=5152.0122045.0752145.022=-⨯⨯=-UUd则 控制角α≈60° 导通角θ=π-α=120°(2).负载电流平均值I d =R U d=20(A)则 R ＝U d ／I d ＝75／20=3.75Ω负载电流有效值I ，即为晶闸管电流有效值I V1，所以 I =I V1=()⎰⎪⎪⎭⎫ ⎝⎛παωωπt d t R U 22sin 221=παπαπ22sin 412-+RU＝37.6(A)(3).当不考虑安全裕量时I V1=k fe I VEAR =1.57I VEAR则晶闸管通态平均电流 I VEAR =I V1 /1.57=37.4 /1.57=23.9(A)晶闸管可能承受的最大正反向电压为311220222≈⨯=U (V)所以，可选择额定通态平均电流为30A 、额定电压为400V 的晶闸管。

按裕量系数2，可选择额定通态平均电流为50A 、额定电压为700V 的晶闸管。

2-3．带有续流二极管的单相半波可控整流电路，大电感负载保证电流连续。

试证明输出整流电压平均值2cos 122απ+=U Ud，并画出控制角为α时的输出整流电压u d 、晶闸管承受电压u V1的波形。

电工学第二章习题一、填空题1． 两个均为40F μ的电容串联后总电容为 80 F μ，它们并联后的总电容为 20 F μ。

2. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

3. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dtdiLu =L ；电容元件上任一瞬间的电压电流关系可以表示为dtduCi =C 。

由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

4. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 750W ，吸收的无功功率又为 1000var 。

二、选择题1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P/2，则正弦交流电源电压的最大值为（ D ） A 、7.07V ； B 、5V ； C 、14V ； D 、10V 。

3. 提高供电电路的功率因数，下列说法正确的是（ D ）A 、减少了用电设备中无用的无功功率；B 、减少了用电设备的有功功率，提高了电源设备的容量；C 、可以节省电能；D 、可提高电源设备的利用率并减小输电线路中的功率损耗。

4. 已知)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ C ）A 、i1超前i260°；B 、i1滞后i260°；C 、相位差无法判断。

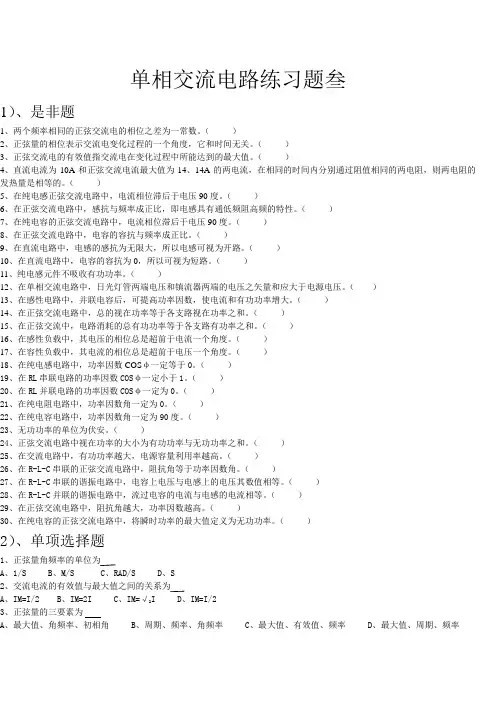

单相交流电路练习题叁1）、是非题1、两个频率相同的正弦交流电的相位之差为一常数。

（）2、正弦量的相位表示交流电变化过程的一个角度，它和时间无关。

（）3、正弦交流电的有效值指交流电在变化过程中所能达到的最大值。

（）4、直流电流为10A和正弦交流电流最大值为14、14A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。

（）5、在纯电感正弦交流电路中，电流相位滞后于电压90度。

（）6、在正弦交流电路中，感抗与频率成正比，即电感具有通低频阻高频的特性。

（）7、在纯电容的正弦交流电路中，电流相位滞后于电压90度。

（）8、在正弦交流电路中，电容的容抗与频率成正比。

（）9、在直流电路中，电感的感抗为无限大，所以电感可视为开路。

（）10、在直流电路中，电容的容抗为0，所以可视为短路。

（）11、纯电感元件不吸收有功功率。

（）12、在单相交流电路中，日光灯管两端电压和镇流器两端的电压之矢量和应大于电源电压。

（）13、在感性电路中，并联电容后，可提高功率因数，使电流和有功功率增大。

（）14、在正弦交流电路中，总的视在功率等于各支路视在功率之和。

（）15、在正弦交流中，电路消耗的总有功功率等于各支路有功率之和。

（）16、在感性负载中，其电压的相位总是超前于电流一个角度。

（）17、在容性负载中，其电流的相位总是超前于电压一个角度。

（）18、在纯电感电路中，功率因数COSφ一定等于0。

（）19、在RL串联电路的功率因数COSφ一定小于1。

（）20、在RL并联电路的功率因数COSφ一定为0。

（）21、在纯电阻电路中，功率因数角一定为0。

（）22、在纯电容电路中，功率因数角一定为90度。

（）23、无功功率的单位为伏安。

（）24、正弦交流电路中视在功率的大小为有功功率与无功功率之和。

（）25、在交流电路中，有功功率越大，电源容量利用率越高。

（）26、在R-L-C串联的正弦交流电路中，阻抗角等于功率因数角。

１单相交流电习题及答案交流选择卷一、单选题1. 电路如图所示，已知(2sin3)A S i t =，电容C 可调，如果电容C 增大，则V 的读数（ ）。

A 增大B 减小C 不变 D不能确定2. 一个220V 、75W 的电烙铁接在电压为V )30314sin(2002)( +=t t u 的电源上，则它使用20小时消耗的电能是（ ）。

A 1.75kWh B 2.48kWh C 2.75kWh D 1.24kWh3. 如图所示电路中电流表1A 、2A 的读数均为5A ，则电流表A 的读数为（ ）。

A10A２B 25 AC 0A D25A4. 如图所示电路中电流表1A 、2A 的读数均为5A ，则电流表A 的读数为（ ）。

A 10AB 25 AC 0A D25A5. 如图所示电路中电流表1A 、2A 的读数均为5A ，则电流表A 的读数为（ ）。

A 10AB 25 AC 0A D25A6.已知线圈（含R 、L ）与直流电压3V 接通时电流为0.1A ，与正弦电压３V )200sin(23)(t t u =接通时，电流为60mA ，则线圈的R =（ ），L =（ ）。

A40Ω，0.15H B 50Ω，0.2H C 40Ω，0.15H D30Ω，0.2H7. 如图电流表A 的读数为A 26，则Ω3电阻的功率为（ ），电流表1A 的读数为（ ）。

A 54W ，23 AB 54W ，6AC 108W ，6A D108W ，3A8. 视在功率11000kVA S =，6.0cos 1=ϕ的感性负载与视在功率2500kVA S =，8.0cos 2=ϕ的感性负载并联后，总的视在功率S =（ ），总的功率因数=ϕcos （ ）。

A 1500kVA ， 0.733B 1487kVA ，0.672C 500kVA ， 0.5 D1500kVA ，0.6729. 已知两个正弦量分别为A t i )60314cos(101 +-=，A t i )60314sin(52 +=，则1i 与４2i 的相位差为（ ）。

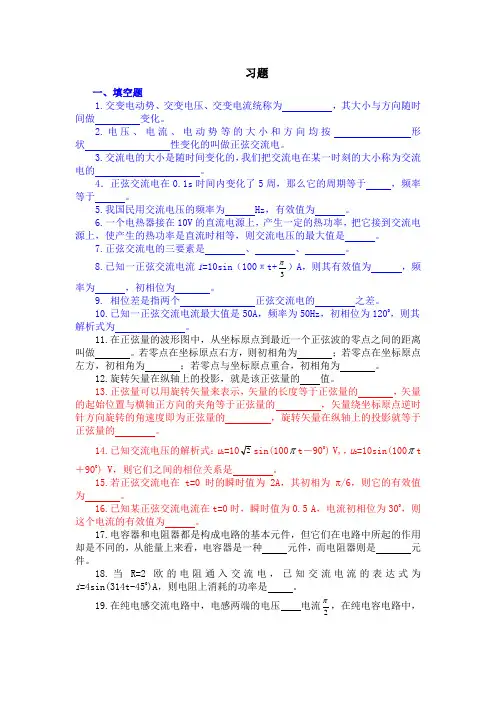

习题一、填空题1.交变电动势、交变电压、交变电流统称为，其大小与方向随时间做变化。

2.电压、电流、电动势等的大小和方向均按形状性变化的叫做正弦交流电。

3.交流电的大小是随时间变化的，我们把交流电在某一时刻的大小称为交流电的。

4．正弦交流电在0.1s时间内变化了5周，那么它的周期等于，频率等于。

5.我国民用交流电压的频率为 Hz，有效值为。

6.一个电热器接在10V的直流电源上，产生一定的热功率，把它接到交流电源上，使产生的热功率是直流时相等，则交流电压的最大值是。

7.正弦交流电的三要素是、、。

π）A，则其有效值为，频8.已知一正弦交流电流i=10sin（100πt+3率为，初相位为。

9. 相位差是指两个正弦交流电的之差。

10.已知一正弦交流电流最大值是50A，频率为50Hz，初相位为1200，则其解析式为。

11.在正弦量的波形图中，从坐标原点到最近一个正弦波的零点之间的距离叫做。

若零点在坐标原点右方，则初相角为；若零点在坐标原点左方，初相角为；若零点与坐标原点重合，初相角为。

12.旋转矢量在纵轴上的投影，就是该正弦量的值。

13.正弦量可以用旋转矢量来表示，矢量的长度等于正弦量的，矢量的起始位置与横轴正方向的夹角等于正弦量的，矢量绕坐标原点逆时针方向旋转的角速度即为正弦量的，旋转矢量在纵轴上的投影就等于正弦量的。

14.已知交流电压的解析式：u1=102sin(100πt－900) V,，u2=10sin(100πt ＋900) V，则它们之间的相位关系是。

15.若正弦交流电在t=0时的瞬时值为2A，其初相为π/6，则它的有效值为。

16.已知某正弦交流电流在t=0时，瞬时值为0.5 A，电流初相位为300，则这个电流的有效值为。

17.电容器和电阻器都是构成电路的基本元件，但它们在电路中所起的作用却是不同的，从能量上来看，电容器是一种元件，而电阻器则是元件。

18.当R=2欧的电阻通入交流电，已知交流电流的表达式为i=4sin(314t-450)A，则电阻上消耗的功率是。

第2章单相交流电路复习练习题 一、填空1．纯电容交流电路中通过的电流有效值，等于加在电容器两端的 电压 除以它的 容抗 。

2．在RLC 串联电路中，发生串联谐振的条件是 感抗 等于 容抗 。

3．确定正弦量的三要素有 最大值 、 角频率 、 初相角 。

4．纯电感交流电路中通过的电流有效值，等于加在电感两端的 电压 除以它的 感抗 。

5．纯电阻交流电路中通过的电流有效值，等于加在电阻两端的 电压 除以它的 电阻 。

6．在RL 串联交流电路中，通过它的电流有效值，等于 电压 除以它的 阻抗值 。

7．在感性负载的两端适当并联电容器可以使 功率因数 提高，电路的总 电流 减小。

8、任何一个正弦交流电都可以用 有效值 相量和 最大值 相量来表示。

9、已知正弦交流电压V )60314sin(2380︒-=t u ，则它的有效值是 380 V ，角频率是 314 rad/s 。

10、实际电气设备大多为 感 性设备，功率因数往往 较低 。

若要提高感性电路的功率因数，常采用人工补偿法进行调整，即在感性线路（或设备）两端并联 适当的电容器 。

11、电阻元件正弦电路的复阻抗是 R ；电感元件正弦电路的复阻抗是 jX L ；电容元件正弦电路的复阻抗是 －j X C ；RLC 串联电路的复阻抗是 R +j (X L -X C ) 。

12、各串联元件上 电流 相同，因此画串联电路相量图时，通常选择 电流 作为参考相量；并联各元件上 电压 相同，所以画并联电路相量图时，一般选择 电压 作为参考相量。

13、电阻元件上的伏安关系瞬时值表达式为 i =u /R ，因之称其为即时元件；电感元件上伏安关系瞬时值表达式为 dtdi L u L = ，电容元件上伏安关系瞬时值表达式为 dtdu Ci CC = ，因此把它们称之为动态元件。

14、能量转换过程不可逆的电路功率常称为 有功功率 功率；能量转换过程可逆的电路功率叫做 无功功率 功率；这两部分功率的总和称为 视在 功率。

单相交流电路练习题叁1）、是非题1、两个频率相同的正弦交流电的相位之差为一常数。

（）2、正弦量的相位表示交流电变化过程的一个角度，它和时间无关。

（）3、正弦交流电的有效值指交流电在变化过程中所能达到的最大值。

（）4、直流电流为10A和正弦交流电流最大值为14、14A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。

（）5、在纯电感正弦交流电路中，电流相位滞后于电压90度。

（）6、在正弦交流电路中，感抗与频率成正比，即电感具有通低频阻高频的特性。

（）7、在纯电容的正弦交流电路中，电流相位滞后于电压90度。

（）8、在正弦交流电路中，电容的容抗与频率成正比。

（）9、在直流电路中，电感的感抗为无限大，所以电感可视为开路。

（）10、在直流电路中，电容的容抗为0，所以可视为短路。

（）11、纯电感元件不吸收有功功率。

（）12、在单相交流电路中，日光灯管两端电压和镇流器两端的电压之矢量和应大于电源电压。

（）13、在感性电路中，并联电容后，可提高功率因数，使电流和有功功率增大。

（）14、在正弦交流电路中，总的视在功率等于各支路视在功率之和。

（）15、在正弦交流中，电路消耗的总有功功率等于各支路有功率之和。

（）16、在感性负载中，其电压的相位总是超前于电流一个角度。

（）17、在容性负载中，其电流的相位总是超前于电压一个角度。

（）18、在纯电感电路中，功率因数COSφ一定等于0。

（）19、在RL串联电路的功率因数COSφ一定小于1。

（）20、在RL并联电路的功率因数COSφ一定为0。

（）21、在纯电阻电路中，功率因数角一定为0。

（）22、在纯电容电路中，功率因数角一定为90度。

（）23、无功功率的单位为伏安。

（）24、正弦交流电路中视在功率的大小为有功功率与无功功率之和。

（）25、在交流电路中，有功功率越大，电源容量利用率越高。

（）26、在R-L-C串联的正弦交流电路中，阻抗角等于功率因数角。

单相交流电路练习一、 填空题1、在交流电中，电流、电压随时间按 变化的，称为正弦交流电。

正弦交流电的三要素是指 、 、 。

2、工频电流的频率f= Hz ，周期T= s ，角频率ω= rad/s 。

3、设u=311sin314t 伏，则此电压的最大值为 ，有效值为 ，频率为 ，初相位为 。

4、在纯电感电路中，已知u=10sin(100t+30˚)V,L=0.2H,则该电感元件的感抗X L = Ω，流经电感元件的电流I= A ，电感的有功功率P= W 。

5、在纯电容电路中，已知u=10sin(100t+30˚)V,C=20µF，,则该电感元件的感抗X C = Ω，流经电容元件的电流I= A ，电容的有功功率P= W 。

6、某元件两端电压和通过的电流分别为：tA i V t u 200cos 2;)90200sin(5=︒+=。

则该元件代表的是 元件。

1、在直流电路中电流和电压的 和 都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_ ________变化，这样的电流、电压分别称做交变电流、交变电压，统称为_ _____。

3、随 按 规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 ，分别用小写字母 表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示 ，纵坐标表示 。

6、在正弦电路中，用小写字母如i 、 u 等表示 值，用大写字母如I 、U 等表示值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__ ____ ；完成一次周期性变化所用的时间叫做_ ___ 。

8、周期用字母__ ___表示，单位是 。

t9、频率用字母___ _表示，单位是 _ _ _，10、1MHz= Hz ;1KHz= Hz .11、我国生活照明用电电压是_ _ ，其最大值为_ _ _12、工频电流的周期T= ，频率f= ，角频率w=13、交流电u =14.1sin(100t +π/6)V，则U= ，f= ,T= ,0= ;t=0.01s时，u=14、频率为50HZ的正弦交流电，当U=220V ,ψu0=600，I=10A，ψi0=-300时，他们的表达式u= V,i= A, u与i的相位差为15、交流电i=10sin（100πt+π/3）A，当它第一次达到零值是所需的时间为S，第一次达到10A的时间为S，t=π/6是瞬时值i= A16、已知i1=20sin(314π+300)A，i2的有效值为10A，周期与i1相同，且i2与i1返相，则i2的解析式可写成i2=二、选择题1、周期用字母（）Ａ、ＴＢ、ＷＣ、f2、我国发电厂发出交流电的频率都是50HZ习惯上称为（）A、工频B、频率C、周期3、角频率的单位是（）A、rad/sB、radC、HZ4、随时间变化的电流电压和功率的瞬时值分别用（）A、i、u、pB、I u pC、I U P5、如果两个正弦交流电的相位差为Aρ=π那么两者称为（）A、反相B、正交C、同相6、已知交流电压为U=100sin(314 t-π/4)V则该交流电压的最大值UM=（）A、314tB、100C、sin7、感抗大小和电源频率成正比线圈的电感成（）Ａ、正比Ｂ、反比Ｃ、不定8、ＸL是（）A、电抗B、容抗C、感抗9、正弦交流电的三要素分别是振幅频率和（）A、电流B、电压C、初相10、在纯电阻电路中电流与电压（）A、相反B、相位相差C、正交11、在纯电容电路中电流超前电压（）Ａ、-π/2 Ｂ、３π/2 C、π/212、在纯电感电路中电压（）电流π/2A、滞后B、超前C、不知13、电感是储能元件，不消耗电能,其有功功率为（）A、零B、无穷大C、不知14、周期和频率之间有（）关系A、倒数B、乘数C、被除数15、在正弦交流电中最大值是有效值的（）倍A、2B、2C、316、一个电容器的耐压为250V把电接入正弦交流电路中使用时加在电容器上的交流电压有效值可以是（ ）A 、250VB 、200VC 、176VD 、180V17、视在功率用（ ）表示Ａ、S B 、R C 、I18、无功功率中无功的含义是（ ）A 、消耗B 、交换C 、工作19、、若照明用交流电U=220sin100πtv 以下说法正确的是（ ）A 、交流电压最大值为220VB 、1S 内交流电压方向变化50次C 、1S 内交流电压有50次达最大值20、交流电在单位时间内（1S ）完成周期性变化的次数叫做（ ）A 、频率B 、周期C 、角频率21、已知正弦电压在t =0时为220V ，其初相位为300，则它的有效值为（ ）。

第二章 单相可控整流电路习题与思考题解2-1．什么是整流它是利用半导体二极管和晶闸管的哪些特性来实现的解：整流电路是一种AC ／DC 变换电路，即将交流电能变换为直流电能的电路，它是利用半导体二极管的单向导电性和晶闸管是半控型器件的特性来实现的。

2-2．某一电热装置（电阻性负载），要求直流平均电压为75V ，电流为20A ，采用单相半波可控整流电路直接从220V 交流电网供电。

计算晶闸管的控制角α、导通角θ、负载电流有效值，并选择晶闸管。

解：(1)整流输出平均电压Ｕd =⎰παωωπ22).(.sin 221t td U =⎰παωωπ).(.sin 2212t td U=2cos 145.02cos 1222ααπ+≈⎪⎭⎫⎝⎛+U U cos α=5152.0122045.0752145.022=-⨯⨯=-U U d则 控制角α≈60° 导通角θ=π-α=120° (2).负载电流平均值I d =RU d=20(A) 则 R ＝U d ／I d ＝75／20=Ω 负载电流有效值I ，即为晶闸管电流有效值I V1，所以I =I V1=()⎰⎪⎪⎭⎫ ⎝⎛παωωπt d t R U 22sin 221=παπαπ22sin 412-+R U ＝(A) (3).当不考虑安全裕量时I V1=k fe I VEAR = 则晶闸管通态平均电流 I VEAR =I V1 /= /=(A) 晶闸管可能承受的最大正反向电压为 311220222≈⨯=U (V)所以，可选择额定通态平均电流为30A 、额定电压为400V 的晶闸管。

按裕量系数2，可选择额定通态平均电流为50A 、额定电压为700V 的晶闸管。

2-3．带有续流二极管的单相半波可控整流电路，大电感负载保证电流连续。

试证明输出整流电压平均值2cos 122απ+=U U d ，并画出控制角为α时的输出整流电压u d 、晶闸管承受电压u V1的波形。

单相(dān xiānɡ)交流电练习题一、填空(tiánkòng)1.电感在交流电路中有（）和（）的作用(zuòyòng)，它是一种（）元件。

2.已知u=220sin(628t+π/3)V, i=10sin(628t-π/3)A, 交流电的f=( )HZ,T=( )S,电压(diànyā)初相位ψu=（）rad，电流(diànliú)的初相位ψi=( )rad电压与电流的相位差ψui=（）rad。

3.已知I=10sin(314t-π/3)A, 求该交流电的有效值I=（），最大值=( ).I m=（），当t=0时,i4.正弦量u=U m sin(ωt+φ)的三要素是( ),( ),( )。

5.纯电容电路中，相位上（）超前（）90○。

6.纯电感电路中，相位上（）超前（）90○。

7.正弦量i=10 sin（628t+30○）A，则其最大值为（），有效值为（），频率为（），角频率为（），初相位为（）。

8.正弦量u=100 sin（314t+60○）V，则U m=（）V，U=（）V，f=（）Hz，ω=（）rad/s，φ=（）。

9.一个无源二端网络，即可以等效成一个复（），也可以等效成一个复（）。

10.提高功率因数的重要经济意义是（），和（）。

11.正弦交流电路中，负载获得最大功率的条件是：（）负载获得最大功率表达式为（）。

12.含有电感和电容元件的无源二端网络，在一定条件下，电路呈现阻性，即网络的电压与电流同相，这种工作状态就称为（）。

13.已知：I=10（314t+30°），则=( )。

14.电感在交流电路中有（）和（）的作用，它是一种(yī zhǒnɡ)（）元件。

15.已知u=220sin(628t+π/3)V,i=10sin(628t-π/3)A,则交流电的=（）rad，电流(di f=( )HZ,T=( )S,电压(diànyā)初相位ψuànliú)的初相位ψi=( )rad电压(diànyā)与电流的相位差ψui=（）rad。

单相交流电练习题一、填空1.电感在交流电路中有（）和（）的作用，它是一种（）元件。

2.已知u=220sin(628t+π/3)V, i=10sin(628t-π/3)A, 交流电的f=( )HZ,T=( )S,电压初相位ψu=（）rad，电流的初相位ψi=( )rad电压与电流的相位差ψui=（）rad。

3.已知I=10sin(314t-π/3)A, 求该交流电的有效值I=（），最大值I m=（），当t=0时,i0 =( ).4.正弦量u=U m sin(ωt+φ)的三要素是( ),( ),( )。

5.纯电容电路中，相位上（）超前（）90○。

6.纯电感电路中，相位上（）超前（）90○。

7.正弦量i=10 sin（628t+30○）A，则其最大值为（），有效值为（），频率为（），角频率为（），初相位为（）。

8.正弦量u=100 sin（314t+60○）V，则U m=（）V，U=（）V，f=（）Hz，ω=（）rad/s，φ=（）。

9.一个无源二端网络，即可以等效成一个复（），也可以等效成一个复（）。

10.提高功率因数的重要经济意义是（），和（）。

11.正弦交流电路中，负载获得最大功率的条件是：（）负载获得最大功率表达式为（）。

12.含有电感和电容元件的无源二端网络，在一定条件下，电路呈现阻性，即网络的电压与电流同相，这种工作状态就称为（）。

13.已知：314t+30°），则I g=( )。

14.电感在交流电路中有（）和（）的作用，它是一种（）元件。

15.已知u=220sin(628t+π/3)V,i=10sin(628t-π/3)A,则交流电的f=( )HZ,T=( )S,电压初相位ψu=（）rad，电流的初相位ψi=( )rad电压与电流的相位差ψui =（ ）rad 。

16. 已知I=10sin(314t-π/6)A,求该交流电的有效值I=（ ），最大值Im=（ ），当t=0时,i0 =( ).17. 一个元件的电流与电压的真实方向相同，该元件在电路中（ ）功率。

填空已知 u=220sin(628t+ n /3)V, i=10sin(628t-n /3)A,交流电的 f=( )HZ, T=( )S ，电压初)rad 。

提高功率因数的重要经济意义是（已知 u=220sin(628t+ n /3)V,i=10sin(628t- M3)A ，则交流电的 f=( )HZ,T=( )S ，电压初 单相交流电练习题1. 2.3.4. 5. 6. 7.8. 9.10.11.12.13.14. 15.电感在交流电路中有（）和（）的作用，它是一种（ ）元件。

相位” u =(）rad,电流的初相位2 i =（）rad 电压与电流的相位差2 ui =已知I=10sin （314t- n /3）A,求该交流电的有效值 I =(）,最大值 I m =( ),当t=0 时,i 0 =( ).正弦量u=U m Sin （ 3 t+的三要素是（ ),(),( 纯电容电路中，相位上（ ）超前（ )90厘 纯电感电路中，相位上（）超前（)90 °正弦量 i=10 sin (628t+309A,则其最大值为 ），有效值为（），频率为），角频率为（），初相位为（正弦量 u=100 sin (314t+609 V,贝V U m =( )V, U= () V, f=()Hz,co =)rad/s , 0=(一个无源二端网络，即可以等效成一个复（），也可以等效成一个复正弦交流电路中，负载获得最大功率的条件是: ）负载获得最大功率表达式为（ 含有电感和电容元件的无源二端网络， 在一定条件下, 电路呈现阻性，即网络的电压与电流同相，这种工作状态就称为（ g已知：1=10 三(314t+30 ° )，则I =()°电感在交流电路中有（）和（）的作用，它是一种（）元件。

相位"u =（）rad,电流的初相位2i =（）rad 电压与电流的相位差2ui =Q ,i=( )。

第1章直流电路及其分析方法-选择复习题1．如图所示电路中，当电阻Ｒ2增加时，电流Ｉ将______。

(A) 增加(B) 减小(C) 不变2．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

(A) 25Ｗ白炽灯的灯丝电阻较大(B) 100Ｗ白炽灯的灯丝电阻较大(C) 25Ｗ白炽灯的灯丝电阻较小3．常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。

4．图所示电路中，A、B端电压ＵAB＝______。

A. -2VB. 2VC. -1VD. 3V5．电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。

A. 6V，2ΩB. 4.5V，2ΩC. 2V，2ΩD. 3V，3Ω6．如图所示电路, 电流源两端电压Ｕ=_ _V。

A. 15VB. 10VC. 20VD. -15V7．图示电路中Ｒ1增加时电压Ｕ2将_ ___。

A. 不变B. 减小C. 增加8．通常电路中的耗能元件是指______。

A.电阻元件B.电感元件C.电容元件D.电源元件9．用具有一定内阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V_ ____。

A. 稍大B. 稍小C. 严格相等D. 不能确定10．电路如图所示，B、C两点间的电压U BC为：_____。

A. 2VB. 8VC. 0VD. -2V11．图示电路中，发出功率的电路元件为___ __。

A.电流源；B. 电压源；C. 电压源和电流源。

12．图示电路中，电流值I=_____。

A. 2A；B. 4A；C. 6A；D. -2A。

13．图示电路中，欲使I1= I/4，则R1、R2的关系式为______。

A. R1=3R2B.R1=R2/3C. R1=R2/4D.R1=4R214．图示电路中，U=-10V，则6V电压源发出的功率为_____W。
