架空输电线路用钢芯软铝绞线的

钢芯铝绞线架空绝缘电缆标准钢芯铝绞线架空绝缘电缆是一种常见的输电线缆，广泛应用于城市配电网和农村电网。

为了确保钢芯铝绞线架空绝缘电缆的安全可靠运行，需要依据相关标准进行设计、制造和安装。

本文将介绍钢芯铝绞线架空绝缘电缆的标准要求，包括材料规范、电气性能要求、机械性能要求等方面。

1.材料规范钢芯铝绞线架空绝缘电缆的材料需要符合相应的规范要求。

首先是导体材料，钢芯通常采用优质镀锌钢丝，而铝绞线通常采用高纯度的铝合金材料。

导体的截面形状和尺寸需要符合国家标准。

其次是绝缘材料，常见的绝缘材料有聚乙烯、交联聚乙烯等，其绝缘厚度和耐压强度需要符合标准规定。

2.电气性能要求钢芯铝绞线架空绝缘电缆的电气性能对于输电线路的正常运行至关重要。

根据标准要求，电缆的额定电压、额定频率和额定电流需要符合设计要求。

此外，电缆的绝缘电阻、导体电阻、耐电压强度等也需要满足相应的标准。

3.机械性能要求钢芯铝绞线架空绝缘电缆在安装和运行过程中会承受一定的机械力。

因此，其机械性能要求也是非常重要的标准之一。

首先是耐张力能力，电缆需要能够承受预定的拉力而不产生破坏。

其次是耐压扭曲能力，电缆在安装过程中可能会受到扭曲力，需要具备一定的耐压能力。

此外，电缆的耐候性、耐腐蚀性等机械性能也需要符合标准规定。

4.安装和验收要求除了上述的材料和性能要求，钢芯铝绞线架空绝缘电缆的安装和验收也需要按照标准进行。

安装过程中需要注意电缆的弯曲半径、固定方式、接地要求等。

验收过程中需要对电缆的外观质量、电气性能进行检查和测试，确保符合标准要求。

5.结果和总结钢芯铝绞线架空绝缘电缆的标准要求涉及材料、电气性能、机械性能以及安装和验收等方面。

遵循这些标准要求可以确保电缆的安全可靠运行，提高输电线路的稳定性和效率。

因此，在设计、制造和安装钢芯铝绞线架空绝缘电缆时，应当严格按照相关标准进行操作，并进行相应的检测和验证，以确保电缆的质量和性能符合标准要求。

只有如此，才能为城市配电网和农村电网的正常运行提供可靠的支持。

钢芯铝绞线型号规格详解
LGJ是钢芯铝绞线的符号，其中L是铝线的简称，G是钢芯的简称，J是绞线的简称。

240/40是指导线的标称截面是：铝240平方毫米，钢40平方毫米；导线的结构为铝26根，直径3.42平方毫米，钢7根，直径2.66平方毫米；铝的计算截面是238.85平方毫米，钢的计算截面是38.90平方毫米，总计算截面是277.75平方毫米；导线外径21.66毫米；导线直流电阻不大于0.1209Ω/km；额定抗拉力83370N（牛顿）；单位质量964.3kg/km；制造长度2000米；短路电流是与接入系统的地点和接入系统的设备而变化的，必须有了完整的接线图后，才能根据计算求出；线路的阻抗也是随线路的架设方式不同而变化的，也要根据图纸计算才能求出。

即10kV以上的输电线路，目前中国普遍采用铝包钢绞线（LGJ）作为导线，即用铝线包裹钢线，钢线用于传递电流而铝线用于降低电晕及其他损耗，根据电压不同导线横截面逐渐加大。

比如目前国内较高电压500kV输电线路的导线，一般采用LGJ-400/35的导线。

LGJ钢芯铝绞线
(适用于：架空电力高低压线路的钢芯铝绞线）。

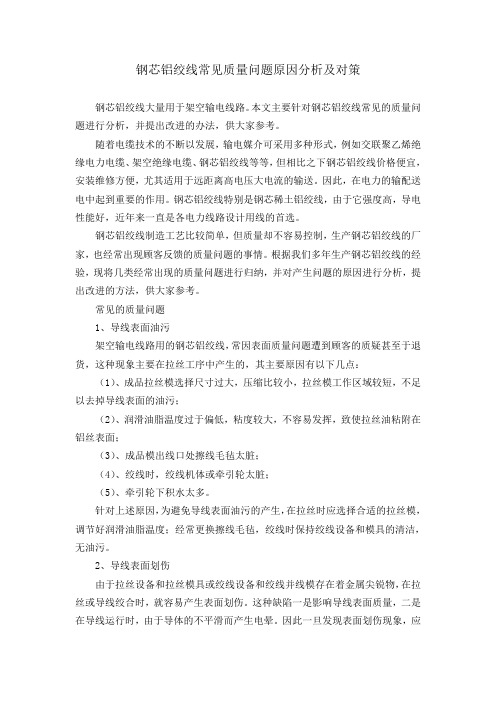

钢芯铝绞线常见质量问题原因分析及对策钢芯铝绞线大量用于架空输电线路。

本文主要针对钢芯铝绞线常见的质量问题进行分析，并提出改进的办法，供大家参考。

随着电缆技术的不断以发展，输电媒介可采用多种形式，例如交联聚乙烯绝缘电力电缆、架空绝缘电缆、钢芯铝绞线等等，但相比之下钢芯铝绞线价格便宜，安装维修方便，尤其适用于远距离高电压大电流的输送。

因此，在电力的输配送电中起到重要的作用。

钢芯铝绞线特别是钢芯稀土铝绞线，由于它强度高，导电性能好，近年来一直是各电力线路设计用线的首选。

钢芯铝绞线制造工艺比较简单，但质量却不容易控制，生产钢芯铝绞线的厂家，也经常出现顾客反馈的质量问题的事情。

根据我们多年生产钢芯铝绞线的经验，现将几类经常出现的质量问题进行归纳，并对产生问题的原因进行分析，提出改进的方法，供大家参考。

常见的质量问题1、导线表面油污架空输电线路用的钢芯铝绞线，常因表面质量问题遭到顾客的质疑甚至于退货，这种现象主要在拉丝工序中产生的，其主要原因有以下几点：（1）、成品拉丝模选择尺寸过大，压缩比较小，拉丝模工作区域较短，不足以去掉导线表面的油污；（2）、润滑油脂温度过于偏低，粘度较大，不容易发挥，致使拉丝油粘附在铝丝表面；（3）、成品模出线口处擦线毛毡太脏；（4）、绞线时，绞线机体或牵引轮太脏；（5）、牵引轮下积水太多。

针对上述原因，为避免导线表面油污的产生，在拉丝时应选择合适的拉丝模，调节好润滑油脂温度；经常更换擦线毛毡，绞线时保持绞线设备和模具的清洁，无油污。

2、导线表面划伤由于拉丝设备和拉丝模具或绞线设备和绞线并线模存在着金属尖锐物，在拉丝或导线绞合时，就容易产生表面划伤。

这种缺陷一是影响导线表面质量，二是在导线运行时，由于导体的不平滑而产生电晕。

因此一旦发现表面划伤现象，应立即从设备或模具方面排查原因。

3、导线划痕导线连续的划痕是产生电晕的最常见的原因，而电晕是电力系统中最重要电能损耗原因之一。

为了避免导线划痕的发生，在生产中应从以下几个方面进行控制：首先从导体本身来考虑，第一保证铝杆不受潮，铝杆受潮造成拉丝模孔工作区铝屑滞留，润滑油不能全部进入工作区，从而导致拉出来的铝线不圆整、不光滑。

应力转移型导线在架空输电线路中的应用“应力转移型导线”是由铝线和钢芯构成并经应力转移处理的组合导线。

它在制造时预先把应由铝线承担的应力，部分或全部转移给钢芯，在导线架设使用状态下，钢芯便承担大部分或全部应力的一种节能增扩容导线。

其结果改善了导线机械力学性能与弧垂特性，常用所指的“应力转移型导线”为“应力转移型特强钢芯软铝型线绞线”，本文主要针对其优点以及现实中的应用技术进行研究，以供广大同行学习交流。

标签：应力转移导线优点线路应用一、应力转移型导线的主要优点1 输电时节能，或者说输电时减少能耗，在所有输电线路中所用的钢芯铝绞线，不论国外或是国内，导线的铝导体导电率，在20℃时均为61%IACS，即28.264nΩ.m，资源节约型线路用导线的导电率就应该优于61%IACS，例如为62.5%IACS以上至63%IACS，这种导线在输电是其能耗约减少2.5%～3%。

2老线路改造时节材：老旧线路需要增容，几乎无需改变线路，改造杆塔的情况下，可增容50%～80%，甚至100%，节约线路改造的材料及其它相关的费用。

3新建线路节约土地：当需要建设2条线路时，可以采用这种新型导线，简化成1条线路，节约另1条线路的用地，节约投资；或在建设时便蕴藏着输送更大容量的可能。

4 长寿命：导体的材料为软铝，形状为SZ型，这样的结构，使导线更耐振，自阻尼性能更优，抗振能力好，紧密的型线，减缓了导线的腐蚀速度从而大大延长了导线的使用寿命，全周期寿命更长。

5 优良的性价比：应力转移型特强钢芯软铝型线绞线的基本材料仍为生产和使用性能最为稳定，可靠的特高强度钢芯和软铝型线，其价格远比殷钢芯，碳纤维芯，铝基陶瓷纤维芯便宜得多，如果以输送容量计，它的价格几乎和常规的钢芯铝绞线相当，线路还省去杆塔，基础，金具等投资，其性价比最优。

6 安装架设方便，性能可靠，缩短施工周期与费用。

施工和普通导线相近，远比间隙型导线及碳纤维导线的施工方便的多。

架空配电线路不宜使用大钢、铝截面比的钢芯铝绞线李荣久比较铝部截面积相同而钢芯截面积不同的钢芯铝绞线，可以看出钢、铝截面比大的比钢、铝截面比小的具有较大的拉断力。

如果就此以为钢、铝截面比大的用起来更安全，是有失偏颇的，特别是在温差大的环境下更应注意。

即使充分考虑了应力在钢芯和铝股中的分配而选用了合适的安全系数，在输电能力相同时，钢、铝截面比大的其自重、直径和张力也大，杆塔所受的垂直力和水平力也大，需要慎重考虑。

一、钢、铝截面比钢芯铝绞线中铝股分配的应力邵天晓先生在《架空送电线路的电线力学计算（第二版）》（2003年）一书中，根据对钢芯铝绞线的应力-应变特性的分析，得出以下几点结论：1. 钢芯的破坏应力σsb一定时，铝股分配的应力σam随钢、铝截面比φ的增大而增加；2. 钢、铝截面比φ一定时，铝股分配的应力σam随钢芯的破坏应力σsb的增大而增加；3. 气温低于电线的绞制温度时，铝股还要产生温差内应力，且随着温差的增加而增加。

为了说明问题，邵天晓先生以电线安全系数F=2.5，钢芯弹性系数E s=196000N/mm²、线膨胀系数αs=12×10-61/℃，铝股弹性系数E a=61800N/mm²、线膨胀系数αa=23×10-61/℃、破坏应力σab=160 N/mm²，绞制时的线温t0=15℃，铝股相对永久变形c r=6×10-4为条件，计算得出在电线应力达到最大使用应力，考钢、铝截面比φ=0.17，根据表一的计算结果，可以得出采用钢、铝比φ=0.58的特强型钢芯铝绞线在上述计算条件下，二者的铝股最大使用应力σ的比值如表二。

为控制条件，当amσsb=1200 N/mm²时，若φ=0.17，可以取电线的综合安全系数F=2.5，若φ=0.58，应取F=2.5×（1.14～1.18）=2.85～2.95。

当σsb=1500 N/mm²时，若φ=0.17，可以取电线的综合安全系数F=2.5×（1.06～1.15）=2.65～2.88，若φ=0.58，应取F=2.65×1.23=3.26或F=2.88×1.27=3.66。

⼀⽂让您了解所有架空输电线路导线及导线型号1、导线材料及型号根据《电⼯术语架空线路》（GB/T 2900.51-1998）术语定义，通过电流的单股线或不相互绝缘的多股线组成的绞线称为导线（conducto）。

导线除具有良好的导电性能外，还应有⾜够的机械强度和较好的耐震、抗腐蚀性能，密度也尽可能⼩。

根据以上要求铜是理想的导线材料，其导电性能和机械强度均好，但价格较贵，除特殊需要外，输电线路⼀般不⽤。

铝质轻价廉，导电性能仅次于铜，但机械强度较低，抗腐蚀性也较差，不易在污秽区使⽤。

铝合⾦的导电性能与铝相近，机械强度接近铜，价格却⽐铜低，并具有良好的抗腐蚀性能，不⾜之处是铝合⾦受振动断股的现象⽐较严重。

钢具有较⾼的机械强度，价格低，但导电性能差，防腐蚀性能差，⼀般需镀锌处理抗防腐。

根据以上各种材料的性能，采⽤同⼀材料综合考虑⽆法满⾜其性能要求，故⼀般除合⾦导线外都采⽤两种或多种材料多股进⾏绞合使⽤。

⽬前是常⽤的导线主要有钢芯铝绞线、铝包钢芯铝绞线、钢芯铝合⾦绞线、铝合⾦芯铝绞线、中强度铝合⾦绞线等导线。

具体见下表：（图⽂点击放⼤阅读）注：1、铝绞线、铝合⾦绞线、钢芯铝绞线、防腐型钢芯铝绞线、钢芯铝合⾦绞线、防腐型钢芯铝合⾦绞线、铝合⾦芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合⾦绞线、防腐型铝包钢芯铝合⾦绞线、钢绞线、铝包钢绞线等执⾏标准为GB 1179-2017。

铝包钢绞线还有其冶⾦⾏业标准《铝包钢绞线》(YB/T 124-201)其命名⽅法与GB 1179-2017有⼀定的差异（其命名为：LBGJ-截⾯-导电率AC），其电⼒⾏业中主要以国家标准GB 1179-2017命名为主。

钢绞线有其冶⾦⾏业标准《镀锌钢绞线》（YB/T 5004-2012），其命名⽅法与GB 1179-2017有⼀定的差异（其命名为：结构 × 公称直径 - 抗拉强度 -钢绞线内钢丝锌层级别），其电⼒⾏业中主要以冶⾦⾏业标准YB/T 5004-2012 命名为主，本次主要介绍导线，所以这⾥不再介绍。

钢芯铝绞线用途
钢芯铝绞线是一种由铝合金和钢芯组成的电力传输线，具有很多优点，如高强度、轻质、耐腐蚀等特性。

它广泛应用于电力传输、变电站、
架空输电线路等领域，是现代化建设中不可或缺的重要材料。

1. 电力传输
钢芯铝绞线作为一种高强度、轻质的导线，被广泛应用于电力传输领域。

它能够承受高压和大电流，同时也具有较低的阻抗和损耗，可以
有效地降低能量损失。

2. 变电站
钢芯铝绞线在变电站中也扮演着重要角色。

它可以作为主干道路或分
支路的导线使用，能够承受大量的电流和压力，并且还具有较长的使
用寿命和良好的防腐蚀性能。

3. 架空输电线路
钢芯铝绞线还被广泛应用于架空输电线路。

它可以在不同环境条件下
使用，并且具有良好的抗风性能。

同时，由于其轻质化特性，可以减
轻输电塔的负荷，降低建设成本。

4. 其他领域
钢芯铝绞线还可以用于其他领域，如地铁、高速公路等。

在地铁建设中，它可以作为供电线路使用；在高速公路建设中，它可以作为照明线路使用。

总之，钢芯铝绞线作为一种高强度、轻质、耐腐蚀的电力传输材料，在现代化建设中具有不可替代的重要地位。

它广泛应用于电力传输、变电站、架空输电线路等领域，并且还可以用于其他领域。

增容导线在架空输电线路上的应用研究摘要：架空输电线路增容导线是在架空输电线路上使用的特种型号的导线。

其具有良好的耐热特性，较高的运行工作温度等优点，能输送更多的电能。

采用增容导线是提高线路输电能力的有效措施，具有非常好的推广使用价值。

本文对增容导线的种类、结构、特性和应用情况等进行了介绍和研究，并对增容导线今后的发展进行了评估。

关键词：架空输电线；增容导线；输送能力；耐热铝合金导线；钢芯软铝绞线；复合材料合成芯导线前言再过5-6年的时间，电力事业将会达到一个繁荣发展的时期，电能的需求将会不断的增长、新线路的输电容量也将会不断的增大，供电企业的飞速发展和架空线路的日益紧张状态将对线路现正在使用的导线有更高的要求，这将促使电力相关的科研人员进行研制新型的导线。

目前我国架空输电线路所用的导线基本上还是传统的钢芯铝绞线，会使输电容量受到一定程度的限制。

因此研制新型的增容导线将有非常大的经济意义。

一、增容导线概述1、增容导线的含义架空输电线路的增容导线是在架空输电线路上使用的特种类型的导线，是对在相同导线的导体截面情况下，比传统钢芯铝绞线能输送更多电能的若干种类导线的总称。

增容导线与普通钢芯铝绞线相比，在其他外在条件都大致相同的情况下，其通过改变导线的结构或材料，可以大幅的提高导线的输送容量，其载流量可达普通钢芯铝绞线的1.6〜2倍左右甚至以上，因此将其称为增容导线。

2、增容导线的分类增容导线包括耐热铝合金导线、钢芯软铝绞线、复合材料合成芯导线等几种类型。

2.1 耐热铝合金导线其中的代表类型是钢芯耐热铝合金绞线，它的机理是在铝中加如了锆、镁等金属元素成分，形成的铝合金材料大大提高了其再结晶温度，能够在较高的温度下使导线材料的机械强度不降低。

2.2 钢芯软铝绞线的铝线不是耐热材料，当处于张力作用下的导线其运行工作温度提高后，铝线股很快就会伸长，从而发生永久的变形，其机械荷载就会全部的转移到钢芯上，因此钢芯软铝绞线能在较高的温度下也能进行正常的工作。
