泰山广场重载交通型自动扶梯技术参数（1）制造、安装及验收标准1）本项目所需自动扶梯的设计、制造、安装、验收、安全须全面符合如下标准、规范及相关引用标准和规范。
（包括但不限于）2）《自动扶梯和自动人行道的制造与安装安全规范》GB16899-97；《电梯工程施工质量验收规范》GB 50310－2002；3）电磁兼容技术——抗干扰（EMC）标准：EN6100-4-2-95 静电放电标准EN6100-4-3-95 射频电磁标准EN6100-4-4-95 猝发干扰（脉冲）标准EN6100-4-5-95 浪涌干扰标准EN6100-4-6-95 射频场感应的传导骚扰抗扰度标准EN6100-4-8-93 工频磁场抗扰度试验标准EN6100-4-9-93 脉冲磁场抗扰度试验标准4）省防火部门的条例及相关的中国国家防火规则5）应保证设备达到或优于国家规定的现行相关标准。
6）提供的设备或材料应符合国家规定的强制性规范或条例或认证要求。
注：各项标准，均以设备制造、安装验收时的最新标准为准；未尽部分应符合国家相关标准和规范。
（2）技术条件A、环境条件1）环境温度：-5℃～40℃2）相对湿度：5～95%（无结露）；3）极限高温：45℃；极限低温：-9.3℃。
B、安装条件每部自动扶梯类型将在设备清单表或施工图中说明。
（3）基本要求本技术要求书中所述的自动扶梯均采用梯级滚轮外置或内置的产品；1)运行能力自动扶梯必须采用重载荷公共交通型扶梯。
自动扶梯应可每天运行20小时，每周运行140小时；任何3小时能以100%制动载荷连续运行1小时。
运行性能a)扶手带的运行速度相对于梯级的速度匀差为0～+2%。
b）在额定频率和电压下，梯级沿运行方向空载时所测得的速度与额定速度之间的最大允许偏差为±5%。
c)自动扶梯应运行平稳。
速度转换不应大于0.1m/s。
d）自动扶梯运行时不得有异常噪音，在梯级及盖板上方1m处，噪音不大于65dB。
泰山广场重载交通型自动扶梯技术参数（1）制造、安装及验收标准1）本项目所需自动扶梯的设计、制造、安装、验收、安全须全面符合如下标准、规范及相关引用标准和规范。
（包括但不限于）2）《自动扶梯和自动人行道的制造与安装安全规范》GB16899-97；《电梯工程施工质量验收规范》GB 50310－2002；3）电磁兼容技术——抗干扰（EMC）标准：EN6100-4-2-95 静电放电标准EN6100-4-3-95 射频电磁标准EN6100-4-4-95 猝发干扰（脉冲）标准EN6100-4-5-95 浪涌干扰标准EN6100-4-6-95 射频场感应的传导骚扰抗扰度标准EN6100-4-8-93 工频磁场抗扰度试验标准EN6100-4-9-93 脉冲磁场抗扰度试验标准4）省防火部门的条例及相关的中国国家防火规则5）应保证设备达到或优于国家规定的现行相关标准。
6）提供的设备或材料应符合国家规定的强制性规范或条例或认证要求。
注：各项标准，均以设备制造、安装验收时的最新标准为准；未尽部分应符合国家相关标准和规范。
（2）技术条件A、环境条件1）环境温度：-5℃～40℃2）相对湿度：5～95%（无结露）；3）极限高温：45℃；极限低温：-9.3℃。
B、安装条件每部自动扶梯类型将在设备清单表或施工图中说明。
（3）基本要求本技术要求书中所述的自动扶梯均采用梯级滚轮外置或内置的产品；1)运行能力自动扶梯必须采用重载荷公共交通型扶梯。
自动扶梯应可每天运行20小时，每周运行140小时；任何3小时能以100%制动载荷连续运行1小时。
运行性能a)扶手带的运行速度相对于梯级的速度匀差为0～+2%。
b）在额定频率和电压下，梯级沿运行方向空载时所测得的速度与额定速度之间的最大允许偏差为±5%。
c)自动扶梯应运行平稳。
速度转换不应大于0.1m/s。
d）自动扶梯运行时不得有异常噪音，在梯级及盖板上方1m处，噪音不大于65dB。
合同附件

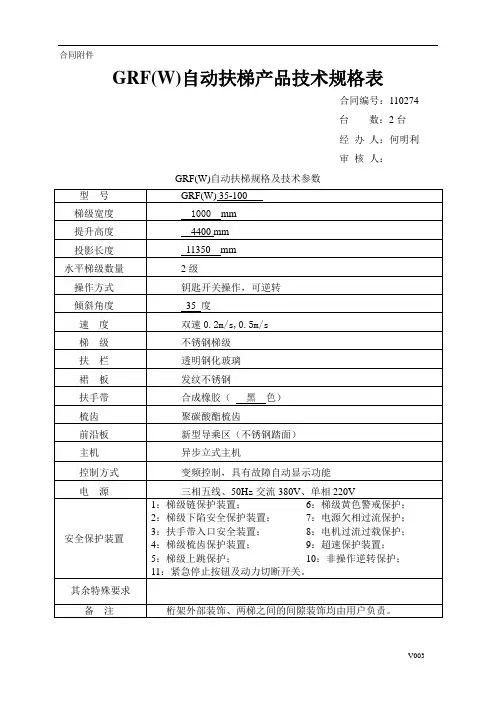

GRF(W)自动扶梯产品技术规格表
合同编号：110274
台数：2台
经办人：何明利
审核人：
GRF(W)自动扶梯规格及技术参数
自动扶梯及人行道土建技术条件核查表合同号 110274 项目名称万鹤赉.天宇旅游购物公园扶梯（人行道）型号 GRF(W)35-100 台数 2 制表何明利评审批准
井道形式:标准√非标准□使用环境：室内□室外√
以下数据来自：需方图纸□卖方图纸□实地测量√附件页数
提升高度 4400 支撑梁水平距离 11350 上部宽度 2500
上部净空长度 8500 底坑长度4700 底坑宽度 1660
底坑深度 1390 牛腿高度（至完成面）上部 135 下部 135 牛腿深度上部 175 下部 175
井道共用情况：一梯一井√两梯一井□多梯一井□
（属多梯一井时需在“其他”处说明多梯状况，含数量，梯间距等）
出入口疏散距离上部≥2500 下部≥2500 中间支承：无√有□中间支点到下端部距离L=
中间支点到上端部距离K=
两台以上放置：交叉□并列平行□梯间距
两台叠放平行安装□（注：自动扶梯及人行道提升高度必须大于3.4m）
非标准情况：投影长度延长□缩短√数值为233mm （上架只能延长不能缩短，下架能缩短和有限延长）
楼层标高：1F： 4400 ，F：， F：， F：
F：， F：， F：， F：
其他：
备注：上列如有选择的项目请在□内打“√”表示。
买方签认（盖章）：日期：2011年12月12日
GR/F053。

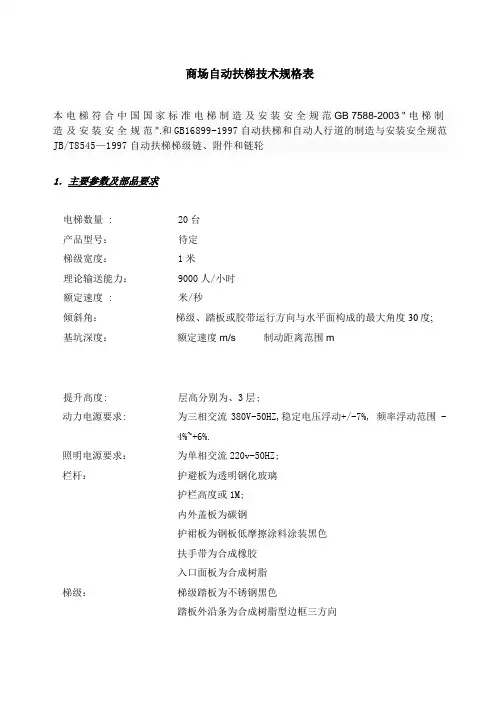

商场自动扶梯技术规格表本电梯符合中国国家标准电梯制造及安装安全规范 GB 7588-2003 " 电梯制造及安装安全规范 ".和GB16899-1997自动扶梯和自动人行道的制造与安装安全规范JB/T8545—1997自动扶梯梯级链、附件和链轮1．主要参数及部品要求电梯数量 : 20台产品型号：待定梯级宽度： 1米理论输送能力： 9000人/小时额定速度 : 米/秒倾斜角：梯级、踏板或胶带运行方向与水平面构成的最大角度30度;基坑深度：额定速度m/s 制动距离范围m提升高度: 层高分别为、3层;动力电源要求: 为三相交流380V-50HZ,稳定电压浮动+/-7%, 频率浮动范围 -4%~+6%.照明电源要求：为单相交流220v-50HZ;栏杆：护避板为透明钢化玻璃护栏高度或1M;内外盖板为碳钢护裙板为钢板低摩擦涂料涂装黑色扶手带为合成橡胶入口面板为合成树脂梯级：梯级踏板为不锈钢黑色踏板外沿条为合成树脂型边框三方向乘降部：梳齿板为强化树脂成型品乘降板为不锈钢板2．驱动与控制系统1.按驱动装置位置分类1端部驱动自动扶梯;驱动装置装在自动扶梯头部,并以链条为牵引构件;2中间驱动自动扶梯;驱动装置装在自动扶梯中部上分支与下分支之间,并以齿条为牵引构件;自动扶梯装多组驱动装置时称多级驱动组合式自动扶梯;变频器：专用VVVF调压调频驱动控制系统;控制系统：智能化控制系统.并联其他功能：消防员操作,消防信号返回中控室；3.安全保护装置标准安全装置：扶手带入口安全装置梯级下沉保护装置驱动装置过载保护装置梳齿板安全装置梯级链条断链保护装置主电源隔离器逆转保护装置超速保护装置紧急停止开关电气回路保护装置相序保护装置梯级防护盖板棘轮安全装置运行及故障显示装置乘降板安全开关围裙板安全毛刷梯级闭锁装置梯级缺失检知装置4.供货范围按上述技术规格表及我司的土建布置图纸符合标准GB 7588-2003但井道及电梯机房外的布线及线槽的供应和铺设不属电梯厂商供货范围之内.。
扶梯及自动人行道技术参数一、技术规格1）护壁板：10mm厚无色钢化玻璃2）梯级材料：原色整体铝合金铸造,配置黄色边框3) 裙板：黑色耐磨涂层4) 内外盖板材料：不锈钢钢板5) 上下前沿板：发纹不锈钢，带防滑花纹6) 理论运输能力：6000人/小时7) 速度：见统计表8）扶手带：黑色，为特制防老化橡胶制作,内加预应力处理后的多股钢丝。
内表面为耐磨、防水的尼龙滑动层。
9）扶手支架高度:900mm10）不少于两个水平梯级二、控制和操作系统配置1) 传动方式:链条传动2）控制方式:双32位微机控制三、功能要求1)错、断相保护:如果发生断相或反相，自动扶梯将自动停止。
2)电器回路保护装置：提供自动电路断开装置以保护自动扶梯的电路和电源部件。
3)非操作逆转保护：当逆转操作而违反了预定的运行方向，自动扶梯将自动停止运行。
4)工作制动器：当电力不足时或任一安全装置动作时,制动装置将通过弹簧弹力作用使制动功能生效，使自动扶梯停止运行.5)梳齿板安全装置：当外物被夹在梯级和梳齿之间时，自动扶梯将自动停止运行。
6)驱动链安全装置:当驱动链被过度拉伸或断裂时，自动扶梯将自动停止运行。
7)紧急停止按钮：当按下该按钮时，自动扶梯将停止运行。
8)扶手带入口保护装置：用长而柔性的橡皮罩盖在上下扶手带入口处，以防止夹手等意外事故。
9)超速限速装置：当自动扶梯超速，自动扶梯将自动停止运行。
10)扶手入口安全装置：当外物被夹在扶手带入口处时，自动扶梯会自动停止运行。
11)梯级链安全装置：当梯级链被过度拉伸或断裂时，自动扶梯将自动停止运行。
12)梯级下陷安全装置：当发现梯级有异常的弯曲时,自动扶梯会在梯级进入梳齿板前停止运行.13)扶手带断带保护装置：当扶手带断裂或过分松驰时，自动扶梯将停止运行。
14)扶手带安全装置:当扶手带速度比梯级速度慢于一定百分比，自动扶梯将停止运行.15)警界线：黄色警界线位于自动扶梯踏板的前部和两边,以防止乘客踏入相邻梯级的边缘及梯级和围裙板之间。

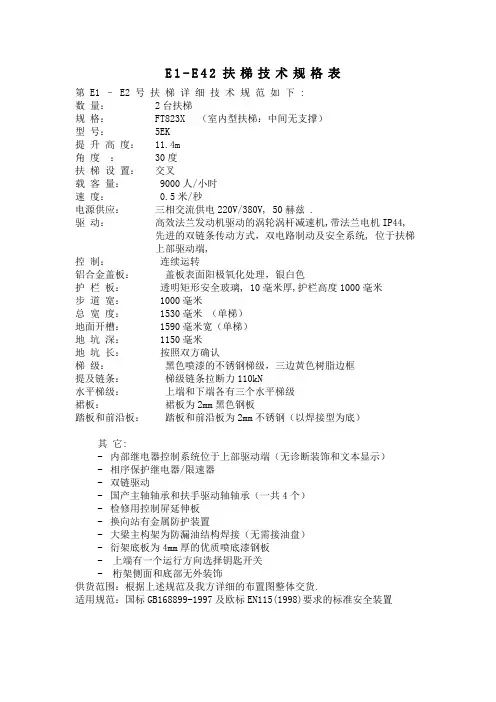

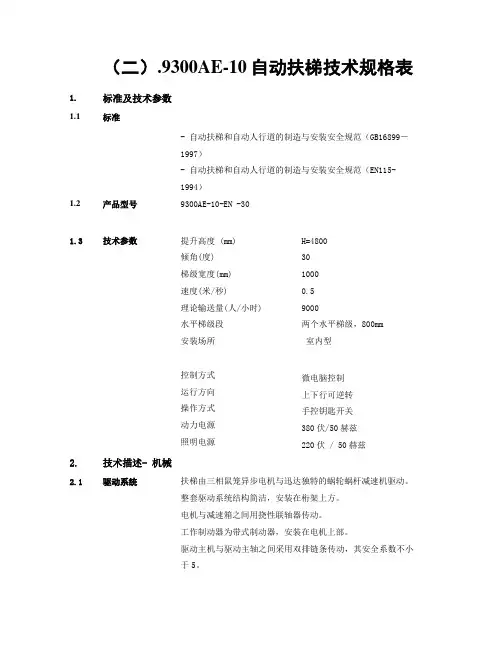

E1-E42扶梯技术规格表第 E1 – E2 号扶梯详细技术规范如下 :数量： 2台扶梯规格： FT823X （室内型扶梯：中间无支撑）型号： 5EK提升高度：11.4m角度：30度扶梯设置：交叉载客量：9000人/小时速度： 0.5米/秒电源供应：三相交流供电220V/380V, 50赫兹 .驱动：高效法兰发动机驱动的涡轮涡杆减速机,带法兰电机IP44, 先进的双链条传动方式，双电路制动及安全系统, 位于扶梯上部驱动端,控制：连续运转铝合金盖板：盖板表面阳极氧化处理，银白色护栏板：透明矩形安全玻璃, 10毫米厚,护栏高度1000毫米步道宽：1000毫米总宽度：1530毫米（单梯）地面开槽：1590毫米宽（单梯）地坑深：1150毫米地坑长：按照双方确认梯级：黑色喷漆的不锈钢梯级，三边黄色树脂边框提及链条：梯级链条拉断力110kN水平梯级：上端和下端各有三个水平梯级裙板：裙板为2mm黑色钢板踏板和前沿板：踏板和前沿板为2mm不锈钢（以焊接型为底）其它:- 内部继电器控制系统位于上部驱动端（无诊断装饰和文本显示）- 相序保护继电器/限速器- 双链驱动- 国产主轴轴承和扶手驱动轴轴承（一共4个）- 检修用控制屏延伸板- 换向站有金属防护装置- 大梁主构架为防漏油结构焊接（无需接油盘）- 衍架底板为4mm厚的优质喷底漆钢板- 上端有一个运行方向选择钥匙开关- 桁架侧面和底部无外装饰供货范围：根据上述规范及我方详细的布置图整体交货.适用规范：国标GB168899-1997及欧标EN115(1998)要求的标准安全装置。

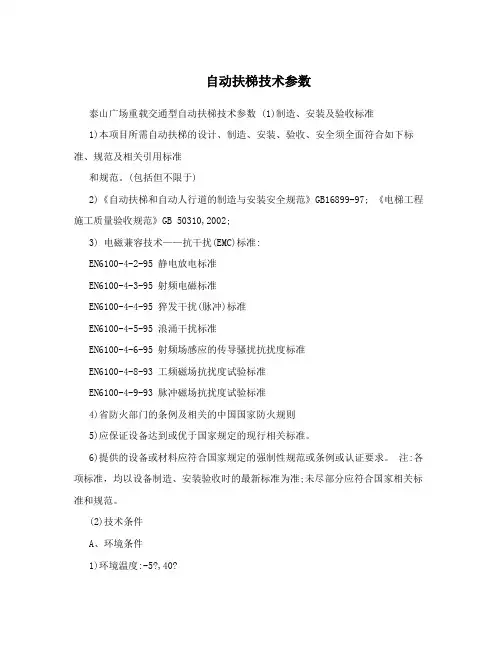

自动扶梯技术参数泰山广场重载交通型自动扶梯技术参数 (1)制造、安装及验收标准1)本项目所需自动扶梯的设计、制造、安装、验收、安全须全面符合如下标准、规范及相关引用标准和规范。
(包括但不限于)2)《自动扶梯和自动人行道的制造与安装安全规范》GB16899-97; 《电梯工程施工质量验收规范》GB 50310,2002;3) 电磁兼容技术——抗干扰(EMC)标准:EN6100-4-2-95 静电放电标准EN6100-4-3-95 射频电磁标准EN6100-4-4-95 猝发干扰(脉冲)标准EN6100-4-5-95 浪涌干扰标准EN6100-4-6-95 射频场感应的传导骚扰抗扰度标准EN6100-4-8-93 工频磁场抗扰度试验标准EN6100-4-9-93 脉冲磁场抗扰度试验标准4)省防火部门的条例及相关的中国国家防火规则5)应保证设备达到或优于国家规定的现行相关标准。
6)提供的设备或材料应符合国家规定的强制性规范或条例或认证要求。
注:各项标准，均以设备制造、安装验收时的最新标准为准;未尽部分应符合国家相关标准和规范。
(2)技术条件A、环境条件1)环境温度:-5?,40?2)相对湿度:5,95%(无结露);3)极限高温:45?;极限低温:-9.3?。
B、安装条件自动扶梯的类型与其外部安装条件的关系如下所示:序号扶梯类型外部安装条件位于地下广场出入口，完全或部分暴露在自然环境当中，部分无雨室外型 1 棚遮挡，工作环境温度与室外温度相同。
出入口全部采用室外型。
室内型完全处在室内，无雨水进入可能，工作环境温度与室内温度相同。
2 每部自动扶梯类型将在设备清单表或施工图中说明。
(3)基本要求本技术要求书中所述的自动扶梯均采用梯级滚轮外置或内置的产品; 1)运行能力自动扶梯必须采用重载荷公共交通型扶梯。
自动扶梯应可每天运行20小时，每周运行140小时;任何3小时能以100%制动载荷连续运行1小时。
运行性能a)扶手带的运行速度相对于梯级的速度匀差为0,+2%。
自动扶梯土建技术以及技术参数型号FGL30-1000/0.5输送力量人/小时9000运行速度M/S 0.5倾斜角度30梯级宽度mm 1000运转型式上，下连续运行电源容量KW 15电源电压(AC)V 380电源频率HZ 50自动扶梯土建技术要求：1.自动扶梯上，下承重梁应给出标高和吊装中心基线。
2.承重梁上的预埋钢板应水平，其误差不大于1/500。
3.底坑必需是防水，防潮的。
4.电源为三相五线，电源出线口设在上承重梁右侧，留出线长度为2.5m，地线的接地电阻应小于4欧姆。
5.使用单位应向安装部门供应承重梁的承载力和接地阻值的报告。
提上升度H(mm) 承重梁间距L(mm) B(mm) E(mm) 承重载荷KNP1 P2 P36100 16485 8138 1717 77.3 82.5 766200 16658 8224 1767 78.1 83.3 776300 16831 8311 1817 78.9 4.1 786400 17005 8397 1867 79.7 84.9 796500 17178 8484 1917 80.5 85.7 806600 17351 8571 1967 81.3 86.5 816700 17524 8657 2021 82.1 87.3 826800 17698 8744 2067 82.9 88.1 836900 17871 8830 2117 83.7 88.9 847000 18044 8917 2167 84.5 89.1 857200 18390 9090 2267 85.3 91.3 877400 18737 9263 2367 86.1 92.9 897600 19083 9437 2467 86.9 94.5 917800 19430 9610 2567 87.7 96.1 938000 19776 9783 2667 88.5 97.7 958200 20212 9956 2767 90.1 99.3 978400 20469 10129 2867 91.7 100.9 998500 20642 10216 2917 92.5 101.7 100H(m) L(m) A(mm) B(mm) C(mm) D(mm) E(mm) 吊装承重力P4(KN)6.1～7 1.732H+5920 4900 2855+0.866H 2571 33490.5H-1333 1007.1～8 1108.1～8.5 120。

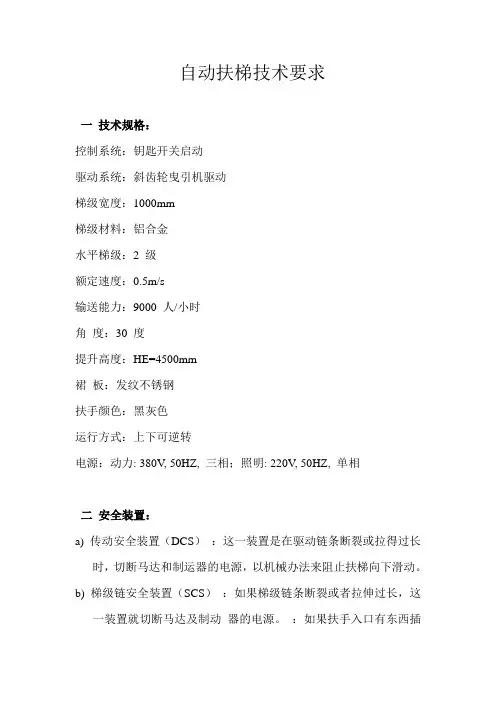

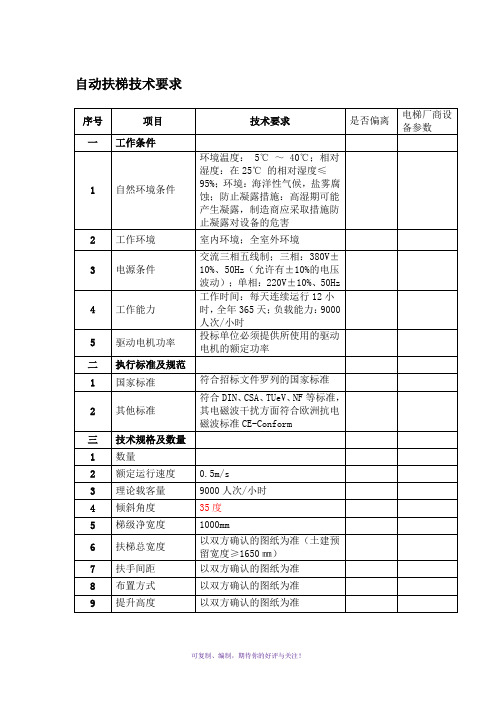

自动扶梯技术要求一技术规格：控制系统：钥匙开关启动驱动系统：斜齿轮曳引机驱动梯级宽度：1000mm梯级材料：铝合金水平梯级：2 级额定速度：0.5m/s输送能力：9000 人/小时角度：30 度提升高度：HE=4500mm裙板：发纹不锈钢扶手颜色：黑灰色运行方式：上下可逆转电源：动力: 380V, 50HZ, 三相；照明: 220V, 50HZ, 单相二安全装置：a) 传动安全装置（DCS）：这一装置是在驱动链条断裂或拉得过长时，切断马达和制运器的电源，以机械办法来阻止扶梯向下滑动。
b) 梯级链安全装置（SCS）：如果梯级链条断裂或者拉伸过长，这一装置就切断马达及制动器的电源。
：如果扶手入口有东西插了进去，这一装置应切断马达及制动c) 扶手入口安全装置（HGS）理工大学理工大学莘庄基地装修工程器的电源。
d) 电磁制动器（BRK）：驱动装置配置有用机械合闸，而用电松闸的制动器，它能止住负有多种载重甚至满负载的扶梯的上下支行，这一制动器安装在减速器的输入轴上，当驱动马达断电后，它会自动将扶梯停住。
e) 超速限速器装置（HGD1）：在运行速度超过额定速度1.2 倍之前，该装置动作并驱动主机和工作制动器的电源。
f) 梯级下陷安全装置（SRS）：如果梯级的任何一个轴断裂，而使顶部和底部分界梳板的梳齿不能正常啮合，这一装置能切断驱动马达和制动器的电源，使下陷的梯级不能到达梳齿相交线。
g) 非操作运转保护（ARP）：如果运行方向意外的出现反向运动，或者当扶梯正在上行时出现相位故障，此装置就切断马达及制动器的电源，这一功能包括在速度调节器中。
h) 扶手入口保护罩（HGB）：这一长而柔性的橡皮罩覆盖着活动扶手的入口处，以防止意外事故。
：红色键装在顶部和底部的平层，按其中任何一个键都可以切断i) 紧急停止按钮（E-STOP）驱动马达和制动器的电源。
j) 梳板安全开关（CSS）：如果物体夹进了梳板及梯级之间，这一装置就切断马达及制动器的电源。
