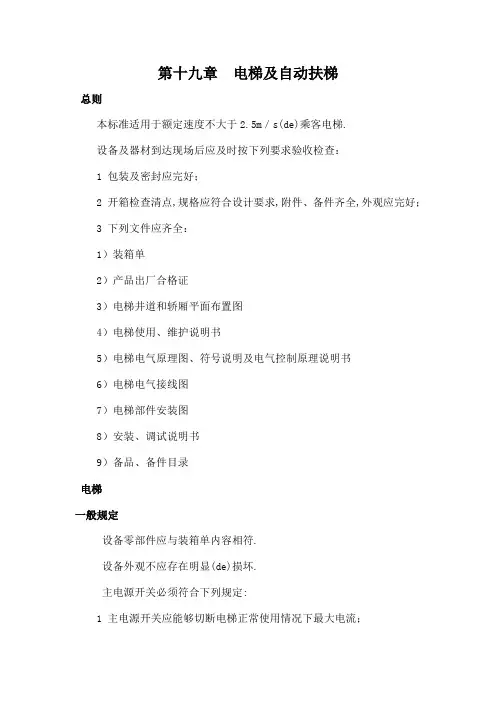

第十九章电梯及自动扶梯总则本标准适用于额定速度不大于2.5m／s(de)乘客电梯.设备及器材到达现场后应及时按下列要求验收检查：1 包装及密封应完好；2 开箱检查清点,规格应符合设计要求,附件、备件齐全,外观应完好；3 下列文件应齐全：1）装箱单2）产品出厂合格证3）电梯井道和轿厢平面布置图4）电梯使用、维护说明书5）电梯电气原理图、符号说明及电气控制原理说明书6）电梯电气接线图7）电梯部件安装图8）安装、调试说明书9）备品、备件目录电梯一般规定设备零部件应与装箱单内容相符.设备外观不应存在明显(de)损坏.主电源开关必须符合下列规定:1 主电源开关应能够切断电梯正常使用情况下最大电流；2 开关应设置在井道外工作人员方便接近(de)地方,且应具有必要(de)安全防护.井道必须符合下列规定:1 当底坑底面下有人员能到达(de)空间存在,且对重(或平衡重)上未设有安全钳装置时,对重缓冲器必须能安装在(或平衡重运行区域(de)下边必须)一直延伸到坚固地面上(de)实心桩墩上；2 电梯安装之前,所有层门预留孔必须设有高度不小于(de)安全保护围封, 并应保证有足够(de)强度；3 当相邻两层门地坎间(de)距离大于11m时,其间必须设置井道安全门,井道安全门严禁向井道内开启,且必须装有安全门处于关闭时电梯才能运行(de)电气安全装置.4 全封闭或部分封闭(de)井道,井道(de)隔离保护、井道壁、底坑底面和顶板应具有安装电梯部件所需要(de)足够强度,应采用非燃烧材料建造,且应不易产生灰尘.5 当底坑深度大于且建筑物布置允许时,应设置一个符合安全门要求(de)底坑进口；当没有进入底坑(de)其他通道时,应设置一个从层门进入底坑(de)永久性装置,且此装置不得凸入电梯运行空间.6 井道应为电梯专用,井道内不得装设与电梯无关(de)设备、电缆等.7 井道内应设置永久性电气照明,井道最高点和最低点以内应各装一盏灯,再设中间灯,并在底坑设置一控制开关.8 底坑内应有良好(de)防渗、防漏水保护,底坑内不得有积水.驱动主机紧急操作装置动作必须正常.可拆卸(de)装置必须置于驱动主机附近易接近处,紧急救援操作说明必须贴于紧急操作时易见处.当驱动主机承重梁需埋入承重墙时,埋入端长度应超过墙厚中心至少20mm,且支承长度不应小于75mm.制动器动作应灵活,制动间隙调整应符合产品设计要求.驱动主机、驱动主机底座与承重梁(de)安装应符合产品设计要求.驱动主机减速箱(如果有)内油量应在油标所限定(de)范围内.导轨导轨安装位置必须符合土建布置图要求.两列导轨顶面间(de)距离偏差应为:轿厢导轨0～+2mm；对重导轨0～+3mm.导轨支架在井道壁上(de)安装应固定可靠.预埋件应符合土建布置图要求.锚栓(如膨胀螺栓等)固定应在井道壁(de)混凝土构件上使用,其连接强度与承受振动(de)能力应满足电梯产品设计要求,混凝土构件(de)压缩强度应符合土建布置图要求.每列导轨工作面(包括侧面与顶面)与安装基准线每5m(de)偏差均不应大于下列数值:轿厢导轨和设有安全钳(de)对重(平衡重)导轨为；不设安全钳(de)对重(平衡重)导轨为.轿厢导轨和设有安全钳(de)对重(平衡重)导轨工作面接头处不应有连续缝隙,导轨接头处台阶不应大于.如超过应修平,修平长度应大于150mm.不设安全钳(de)对重(平衡重)导轨接头处缝隙不应大于,导轨工作面接头处台阶不应大于.门系统层门地坎至轿厢地坎之间(de)水平距离偏差为0～+3mm,且最大距离严禁超过35mm.层门强迫关门装置必须动作正常.动力操纵(de)水平滑动门在关门开始(de)1/3行程之后,阻止关门(de)力严禁超过150N.层门锁钩必须动作灵活,在证实锁紧(de)电气安全装置动作之前,锁紧元件(de)最小啮合长度为7mm.门刀与层门地坎、门锁滚轮与轿厢地坎间隙不应小于5mm.层门地坎水平度不得大于2/1000,地坎应高出装修地面2～5mm.层门指示灯盒、召唤盒和消防开关盒应安装正确,其面板与墙面贴实,横竖端正.门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎(de)间隙不应大于6mm.轿厢当距轿底面在以下使用玻璃轿壁时,必须在距轿底面～(de)高度安装扶手,且扶手必须独立地固定,不得与玻璃有关.当轿厢有反绳轮时,反绳轮应设置防护装置和挡绳装置.当轿顶外侧边缘至井道壁水平方向(de)自由距离大于时,轿顶应装设防护栏及警示性标识.对重(平衡重)当对重(平衡重)架有反绳轮,反绳轮应设置防护装置和挡绳装置.对重(平衡重)块应可靠固定.安全部件限速器动作速度整定封记必须完好,且无拆动痕迹.当安全钳可调节时,整定封记应完好,且无拆动痕迹.限速器张紧装置与其限位开关相对位置安装应正确.安全钳与导轨(de)间隙应符合产品设计要求.轿厢在两端站平层位置时,轿厢、对重(de)缓冲器撞板与缓冲器顶面间(de)距离应符合土建布置图要求.轿厢、对重(de)缓冲器撞板中心与缓冲器中心(de)偏差不应大于20mm.液压缓冲器柱塞铅垂度不应大于%,充液量应正确.悬挂装置、随行电缆、补偿装置绳头组合必须安全可靠,且每个绳头组合必须安装防螺母松动和脱落(de)装置.钢丝绳严禁有死弯.当轿厢悬挂在两根钢丝绳或链条上,且其中一根钢丝绳或链条发生异常相对伸长时,为此装设(de)电气安全开关应动作可靠.随行电缆严禁有打结和波浪扭曲现象.每根钢丝绳张力与平均值偏差不应大于5%.随行电缆(de)安装应符合下列规定:1 随行电缆端部应固定可靠.2 随行电缆在运行中应避免与井道内其他部件干涉.当轿厢完全压在缓冲器上时,随行电缆不得与底坑地面接触.补偿绳、链、缆等补偿装置(de)端部应固定可靠.对补偿绳(de)张紧轮,验证补偿绳张紧(de)电气安全开关应动作可靠.张紧轮应安装防护装置.电气装置电气设备接地必须符合下列规定:1 所有电气设备及导管、线槽(de)外露可导电部分均必须可靠接地(PE)；2 接地支线应分别直接接至接地干线接线柱上,不得互相连接后再接地.导体之间和导体对地之间(de)绝缘电阻必须大于1000Ω/V,且其值不得小于:1 动力电路和电气安全装置电路:Ω；2 其他电路(控制、照明、信号等):Ω.主电源开关不应切断下列供电电路:1 轿厢照明和通风；2 滑轮间照明；3 轿顶和底坑(de)电源插座；4 井道照明；5 报警装置.井道内应按产品要求配线.软线和无护套电缆应在导管、线槽或能确保起到等效防护作用(de)装置中使用.护套电缆和橡套软电缆可明敷于井道内使用,但不得明敷于地面.导管、线槽(de)敷设应整齐牢固.线槽内导线总面积不应大于线槽净面积60%；导管内导线总面积不应大于导管内净面积40%；软管固定间距不应大于1m,端头固定间距不应大于.接地支线应采用黄绿相间(de)绝缘导线.控制柜(屏)(de)安装位置应符合电梯土建布置图中(de)要求.整机安装试验安全保护必须符合下列规定:1 必须检查以下安全装置或功能:1)断相、错相保护装置或功能当控制柜三相电源中任何一相断开或任何二相错接时,断相、错相保护装置或功能应使电梯不发生危险故障.注:当错相不影响电梯正常运行时可没有错相保护装置或功能.2)短路、过载保护装置动力电路、控制电路、安全电路必须有与负载匹配(de)短路保护装置；动力电路必须有过载保护装置.3)限速器限速器上(de)轿厢(对重、平衡重)下行标志必须与轿厢(对重、平衡重)(de)实际下行方向相符.限速器铭牌上(de)额定速度、动作速度必须与电梯相符.4)上、下极限开关上、下极限开关必须是安全触点,在端站位置进行动作试验时必须动作正常.在轿厢或对重(如果有)接触缓冲器之前必须动作,且缓冲器完全压缩时,保持动作状态.5)轿顶、滑轮间(如果有)、底坑停止装置位于轿顶、滑轮间(如果有)、底坑(de)停止装置(de)动作必须正常.2 下列安全开关,必须动作可靠:1)限速器绳张紧开关；2)液压缓冲器复位开关；3)有补偿张紧轮时,补偿绳张紧开关；4)轿厢安全窗(如果有)开关；5)安全门、底坑门、检修活板门(如果有)(de)开关；6)对可拆卸式紧急操作装置所需要(de)安全开关；7)悬挂钢丝绳(链条)为两根时,防松动安全开关.限速器安全钳联动试验必须符合下列规定:1 限速器与安全钳电气开关在联动试验中必须动作可靠,且应使驱动主机立即制动；2 对瞬时式安全钳,轿厢应载有均匀分布(de)额定载重量；对渐进式安全钳,轿厢应载有均匀分布(de)125%额定载重量.当短接限速器及安全钳电气开关,轿厢以检修速度下行,人为使限速器机械动作时,安全钳应可靠动作,轿厢必须可靠制动,且轿底倾斜度不应大于5%.层门与轿门(de)试验必须符合下列规定:1 每层层门必须能够用三角钥匙正常开启；2 当一个层门或轿门(在多扇门中任何一扇门)非正常打开时,电梯严禁启动或继续运行.曳引式电梯(de)曳引能力试验必须符合下列规定:1 轿厢载有125%额定载重量以正常运行速度下行时,切断电动机与制动器供电,电梯必须可靠制动.2 当对重完全压在缓冲器上,且驱动主机按轿厢上行方向连续运转时,空载轿厢严禁向上提升.曳引式电梯(de)平衡系数应为～.电梯安装后应进行运行试验；轿厢分别在空载、额定载荷工况下,按产品设计规定(de)每小时启动次数和负载持续率各运行1000次(每天不少于8h),电梯应运行平稳、制动可靠、连续运行无故障.噪声检验应符合下列规定:1 电梯运行中轿内噪声:不应大于55dB(A).3 电梯(de)开关门过程噪声不应大于65dB(A).平层准确度检验应在±30mm(de)范围内.运行速度检验应符合下列规定:当电源为额定频率和额定电压、轿厢载有50%额定载荷时,向下运行至行程中段(除去加速加减速段)时(de)速度,不应大于额定速度(de)105%,且不应小于额定速度(de)92%.观感检查应符合下列规定:1 轿门带动层门开、关运行,门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎应无刮碰现象；2 门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎之间各自(de)间隙在整个长度上应基本一致；3 对导轨支架、底坑、轿顶、轿内、轿门、层门及门地坎等部位应进行清理.自动扶梯一般规定自动扶梯(de)梯级上空,垂直净高度严禁小于.在安装之前,井道周围必须设有保证安全(de)栏杆或屏障,其高度严禁小于.整机安装试验在下列情况下,自动扶梯必须自动停止运行,且第4款至第11款情况下(de)开关断开(de)动作必须通过安全触点或安全电路来完成.1 无控制电压；2 电路接地(de)故障；3 过载；4 控制装置在超速和运行方向非操纵逆转下动作；5 附加制动器(如果有)动作；6 直接驱动梯级、踏板或胶带(de)部件(如链条或齿条)断裂或过分伸长；7 驱动装置与转向装置之间(de)距离(无意性)缩短；8 梯级、踏板或胶带进入梳齿板处有异物夹住,且产生损坏梯级、踏板或胶带支撑结构；9 扶手带入口保护装置动作；10 梯级或踏板下陷.应测量不同回路导线对地(de)绝缘电阻.测量时,电子元件应断开.导体之间和导体对地之间(de)绝缘电阻应大于1000Ω/V,且其值必须大于:1 动力电路和电气安全装置电路Ω；2 其他电路(控制、照明、信号等)Ω.电气设备接地必须符合本规范第条(de)规定:整机安装检查应符合下列规定:1 梯级、踏板、胶带(de)楞齿及梳齿板应完整、光滑；2 在自动扶梯入口处应设置使用须知(de)标牌；3 内盖板、外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整.接缝处(de)凸台不应大于；4 梳齿板梳齿与踏板面齿槽(de)啮合深度不应小于6mm；5 梳齿板梳齿与踏板面齿槽(de)间隙不应小于4mm；6 围裙板与梯级、踏板或胶带任何一侧(de)水平间隙不应大于4mm,两边(de)间隙之和不应大于7mm.当踏板或胶带有横向摆动时,踏板或胶带(de)侧边与围裙板垂直投影之间不得产生间隙.7 梯级间或踏板间(de)间隙在工作区段内(de)任何位置,从踏面测得(de)两个相邻梯级或两个相邻踏板之间(de)间隙不应大于6mm.8 护壁板之间(de)空隙不应大于4mm.性能试验应符合下列规定:1 在额定频率和额定电压下,梯级、踏板或胶带沿运行方向空载时(de)速度与额定速度之间(de)允许偏差为±5%；2 扶手带(de)运行速度相对梯级、踏板或胶带(de)速度允许偏差为0～+2%.电气装置还应符合下列规定:1 主电源开关不应切断电源插座、检修和维护所必需(de)照明电源.2 配线应符合本规范第、、条(de)规定.观感检查应符合下列规定:1 上行和下行自动扶梯,梯级、踏板或胶带与围裙板之间应无刮碰现象(梯级、踏板或胶带上(de)导向部分与围裙板接触除外),扶手带外表面应无刮痕.2 对梯级(踏板或胶带)、梳齿板、扶手带、护壁板、围裙板、内外盖板、前沿板及活动盖板等部位(de)外表面应进行清理.工程交接与验收在交接验收时应提交下列资料和文件：1 原材料、设备(de)合格证及说明书2 变更设计(de)实际施工图及变更证明文件3 调试记录4 隐蔽工程验收记录5 质量评定记录6 竣工图。
扶梯及自动人行道技术参数一、技术规格1）护壁板：10mm厚无色钢化玻璃2）梯级材料：原色整体铝合金铸造,配置黄色边框3) 裙板：黑色耐磨涂层4) 内外盖板材料：不锈钢钢板5) 上下前沿板：发纹不锈钢，带防滑花纹6) 理论运输能力：6000人/小时7) 速度：见统计表8）扶手带：黑色，为特制防老化橡胶制作,内加预应力处理后的多股钢丝。
内表面为耐磨、防水的尼龙滑动层。
9）扶手支架高度:900mm10）不少于两个水平梯级二、控制和操作系统配置1) 传动方式:链条传动2）控制方式:双32位微机控制三、功能要求1)错、断相保护:如果发生断相或反相，自动扶梯将自动停止。
2)电器回路保护装置：提供自动电路断开装置以保护自动扶梯的电路和电源部件。
3)非操作逆转保护：当逆转操作而违反了预定的运行方向，自动扶梯将自动停止运行。
4)工作制动器：当电力不足时或任一安全装置动作时,制动装置将通过弹簧弹力作用使制动功能生效，使自动扶梯停止运行.5)梳齿板安全装置：当外物被夹在梯级和梳齿之间时，自动扶梯将自动停止运行。
6)驱动链安全装置:当驱动链被过度拉伸或断裂时，自动扶梯将自动停止运行。
7)紧急停止按钮：当按下该按钮时，自动扶梯将停止运行。
8)扶手带入口保护装置：用长而柔性的橡皮罩盖在上下扶手带入口处，以防止夹手等意外事故。
9)超速限速装置：当自动扶梯超速，自动扶梯将自动停止运行。
10)扶手入口安全装置：当外物被夹在扶手带入口处时，自动扶梯会自动停止运行。
11)梯级链安全装置：当梯级链被过度拉伸或断裂时，自动扶梯将自动停止运行。
12)梯级下陷安全装置：当发现梯级有异常的弯曲时,自动扶梯会在梯级进入梳齿板前停止运行.13)扶手带断带保护装置：当扶手带断裂或过分松驰时，自动扶梯将停止运行。
14)扶手带安全装置:当扶手带速度比梯级速度慢于一定百分比，自动扶梯将停止运行.15)警界线：黄色警界线位于自动扶梯踏板的前部和两边,以防止乘客踏入相邻梯级的边缘及梯级和围裙板之间。
电扶梯对土建技术要求自动扶梯、电梯、楼梯升降机初步设计一、自动扶梯1.1设计应全面符合GB16899-97《自动扶梯和自动人行道的制造与安装安全规范》的要求，及该规范中对公共交通型自动扶梯的全部规定。
1.2自动扶梯的基本参数为：运行速度0.65m/s，倾斜角度30°，理论输送能力：11700人/小时，设计取用最大运量9600人/小时。
1.3自动扶梯外形尺寸、安装吊钩位置、受力负荷等主要结构参数见参考图FT-01、FT-02、FT-03、FT-04。
1.4车站设计单位在验算紧急情况下乘客在规定的时间内疏散能力时，优先按全部扶梯停止作为固定楼梯计算。
若疏散能力不足，则按以下原则计算：对于地下车站，站内上行的自动扶梯可继续向上运转，出入口扶梯停止作为固定楼梯。
对于高架车站站内下行的自动扶梯可继续向下运转，出入口扶梯停止作为固定楼梯。
1.5站台与站厅之间宜设上、下行扶梯，当站台至站厅提升高度H>12m时设2台上行、1台下行扶梯。
当出入口提升高度H≤5.5m时，设1台上行扶梯；当5.5m ＜H≤12m时，宜设上、下行扶梯各1台；当H>12m设2台上行、1台下行扶梯。
（“宜设”是指在有条件的情况下尽量设，如条件不允许，请以工联单形式反馈原因）1.6为确保自动扶梯的安全并达到正常设计寿命，设有自动扶梯的出入口尽量有盖。
1.7自动扶梯穿过楼板处，沿洞口设置高度不小于1200mm的通透栏杆或透明栏板。
洞口边缘或柱子边缘与自动扶梯扶手带中心线的水平距离小于500mm 时设三角警示牌,以保证乘客安全。
1.8自动扶梯的踏步面到顶部的建筑物吊顶面的垂直净空高度必须大于2300mm。
1.9扶梯下部机坑内不得积水。
优先考虑自流排水，无自流排水条件时，自动扶梯机坑外设集水井，机坑和集水井分开，中间用排水管相连，集水井警戒水位标高应低于机坑底面标高100mm以上。
1.10自动扶梯桁架下是三角形空间的，则应设计成封闭式房间，其布置详见参考图FT-01、FT-05、FT-06。

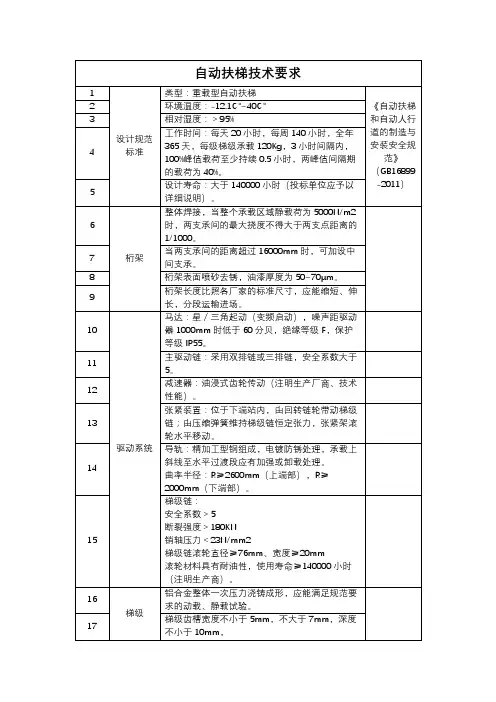

自动扶梯技术规格 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-自动扶梯、人行道梯货物需求及技术要求一、自动扶梯、人行道梯主要参数表见后。
二、总体要求：1、设备的制造标准、安装标准及技术规范要求必须符合我国现行最新标准。
2、设备的电气装置应符合IEC标准，仪器仪表必须符合ISO系列标准，或招标方认可的有关标准。
3、符合中国国家标准GB16899-2011及相关现行规范。
三、自动扶梯、人行道梯系统要求：（一）自动扶梯、自动人行道功能要求：1、停止按钮2、上下行钥匙开关3、启动蜂鸣4、驱动链断链保护开关5、扶手进出口保护开关6、梳齿保护开关7、相序保护 8、飞轮护罩9、电机过载保护 10、电机过热保护11、上下维修互锁定 12、超速及逆转监控13、扶手带防静电装置 14、上下机房护板15、工作制动器打开监测开关 16、安全回路对地漏电保护17、扶手带速度监控 18、乘降板打开检测开关19、制动距离报警超限 20、安全控制器（功能安全等级达SIL3）21、自动起动/停止（变频功能、漫反射） 22、自动加油装置23、故障显示 24、非操纵逆转保护25、梯级丢失保护 26、围裙板挤压保护27、围裙毛刷（单排） 28、制动器松闸保护29、警界线 30、检修插座、检修盒31、楼层板打开检测（二）自动扶梯另外功能要求：1、梯级链断链保护开关2、梯级下陷保护开关3、梯级防静电刷4、梯级上跳检测开关5、前沿板打开检测6、梯级间隙照明（三）自动人行道另外功能要求：1、踏板链断链保护开关2、踏板下陷保护开关3、踏板防静电刷4、附加急停开关5、踏板遗失保护6、扶手测速四、自动扶梯技术规格及要求e)超速限速器装置（HGD1）：在运行速度超过额定速度倍之前，该装置动作并驱动主机和工作制动器的电源。
f)梯级下陷安全装置（SRS）：如果梯级的任何一个轴断裂，而使顶部和底部分界梳板的梳齿不能正常啮合，这一装置能切断驱动马达和制动器的电源，使下陷的梯级不能到达梳齿相交线。

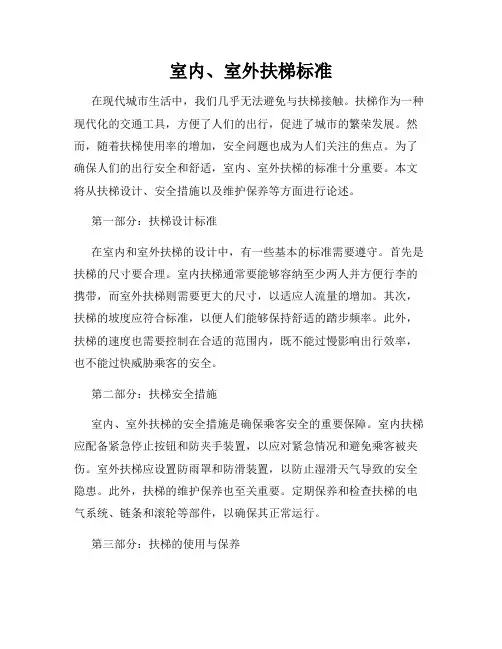

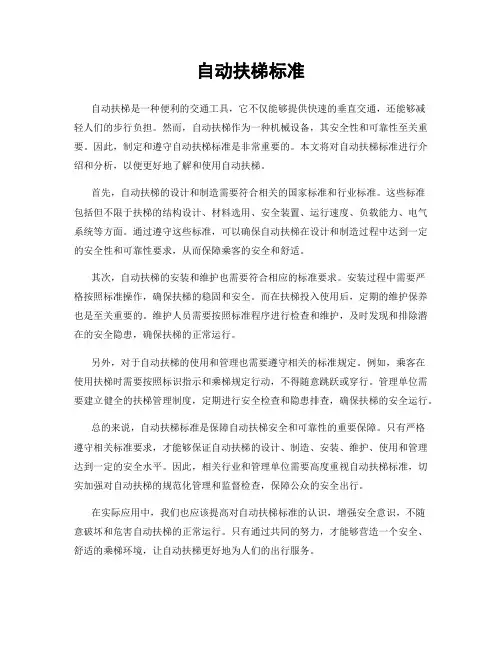

室内、室外扶梯标准在现代城市生活中，我们几乎无法避免与扶梯接触。
扶梯作为一种现代化的交通工具，方便了人们的出行，促进了城市的繁荣发展。
然而，随着扶梯使用率的增加，安全问题也成为人们关注的焦点。
为了确保人们的出行安全和舒适，室内、室外扶梯的标准十分重要。
本文将从扶梯设计、安全措施以及维护保养等方面进行论述。
第一部分：扶梯设计标准在室内和室外扶梯的设计中，有一些基本的标准需要遵守。
首先是扶梯的尺寸要合理。
室内扶梯通常要能够容纳至少两人并方便行李的携带，而室外扶梯则需要更大的尺寸，以适应人流量的增加。
其次，扶梯的坡度应符合标准，以便人们能够保持舒适的踏步频率。
此外，扶梯的速度也需要控制在合适的范围内，既不能过慢影响出行效率，也不能过快威胁乘客的安全。
第二部分：扶梯安全措施室内、室外扶梯的安全措施是确保乘客安全的重要保障。
室内扶梯应配备紧急停止按钮和防夹手装置，以应对紧急情况和避免乘客被夹伤。
室外扶梯应设置防雨罩和防滑装置，以防止湿滑天气导致的安全隐患。
此外，扶梯的维护保养也至关重要。
定期保养和检查扶梯的电气系统、链条和滚轮等部件，以确保其正常运行。
第三部分：扶梯的使用与保养室内、室外扶梯的使用和保养对于其安全和寿命都起着至关重要的作用。
首先，乘客在使用扶梯时应注意自己的安全。
正确站立、坚持扶手、不穿越扶梯等行为都可以降低意外发生的概率。
其次，扶梯的保养也需要得到重视。
定期清洁扶梯的链条、滚轮等部件，保持其运行的顺畅性。
另外，根据使用情况，需要定期对扶梯进行维护和检查，及时修复故障和更换老旧部件。
总结室内、室外扶梯的标准对于乘客的安全和舒适至关重要。
在设计时，扶梯尺寸、坡度和速度等因素要符合标准。
在安全措施方面，应采取紧急停止按钮、防夹手装置、防滑装置等措施。
同时，正确使用和保养扶梯也是确保其安全和寿命的关键。
通过乘客的正确行为和扶梯的定期保养，我们可以减少事故发生的概率，保障乘客的安全。
通过以上论述，我们可以看出，室内、室外扶梯的标准对于人们的出行安全和舒适至关重要。
