双相不锈钢S焊接工艺评定报告

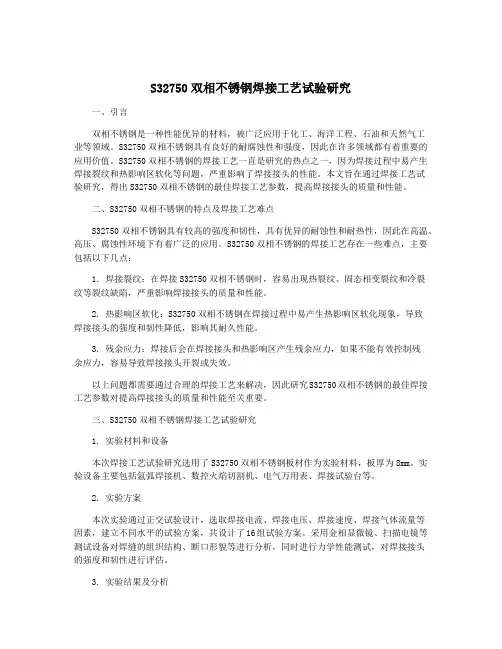

S32750双相不锈钢焊接工艺试验研究一、引言双相不锈钢是一种性能优异的材料，被广泛应用于化工、海洋工程、石油和天然气工业等领域。

S32750双相不锈钢具有良好的耐腐蚀性和强度，因此在许多领域都有着重要的应用价值。

S32750双相不锈钢的焊接工艺一直是研究的热点之一，因为焊接过程中易产生焊接裂纹和热影响区软化等问题，严重影响了焊接接头的性能。

本文旨在通过焊接工艺试验研究，得出S32750双相不锈钢的最佳焊接工艺参数，提高焊接接头的质量和性能。

二、S32750双相不锈钢的特点及焊接工艺难点S32750双相不锈钢具有较高的强度和韧性，具有优异的耐蚀性和耐热性，因此在高温、高压、腐蚀性环境下有着广泛的应用。

S32750双相不锈钢的焊接工艺存在一些难点，主要包括以下几点：1. 焊接裂纹：在焊接S32750双相不锈钢时，容易出现热裂纹、固态相变裂纹和冷裂纹等裂纹缺陷，严重影响焊接接头的质量和性能。

2. 热影响区软化：S32750双相不锈钢在焊接过程中易产生热影响区软化现象，导致焊接接头的强度和韧性降低，影响其耐久性能。

3. 残余应力：焊接后会在焊接接头和热影响区产生残余应力，如果不能有效控制残余应力，容易导致焊接接头开裂或失效。

以上问题都需要通过合理的焊接工艺来解决，因此研究S32750双相不锈钢的最佳焊接工艺参数对提高焊接接头的质量和性能至关重要。

三、S32750双相不锈钢焊接工艺试验研究1. 实验材料和设备本次焊接工艺试验研究选用了S32750双相不锈钢板材作为实验材料，板厚为8mm。

实验设备主要包括氩弧焊接机、数控火焰切割机、电气万用表、焊接试验台等。

2. 实验方案本次实验通过正交试验设计，选取焊接电流、焊接电压、焊接速度、焊接气体流量等因素，建立不同水平的试验方案，共设计了16组试验方案。

采用金相显微镜、扫描电镜等测试设备对焊缝的组织结构、断口形貌等进行分析，同时进行力学性能测试，对焊接接头的强度和韧性进行评估。

焊接工艺评定报告样本一、报告目的。

本报告旨在对焊接工艺进行评定，以确保焊接质量符合相关标准和要求，保障产品质量和安全。

二、评定范围。

本次焊接工艺评定范围包括焊接材料、焊接设备、焊接工艺和焊接人员。

三、评定方法。

1. 焊接材料评定，对焊接材料的质量、规格和性能进行检测和评定，包括焊条、焊丝、焊剂等。

2. 焊接设备评定，对焊接设备的性能、稳定性和安全性进行检测和评定，包括焊接机、焊枪、焊接工作台等。

3. 焊接工艺评定，对焊接工艺的操作规程、工艺参数和质量控制进行检测和评定，包括预热、焊接速度、焊接温度等。

4. 焊接人员评定，对焊接人员的技术水平、操作规范和安全意识进行检测和评定，包括焊接操作技能、安全防护意识等。

四、评定结果。

经过评定，得出以下结论：1. 焊接材料符合相关标准和要求，质量稳定可靠。

2. 焊接设备性能良好，稳定性高，操作便捷。

3. 焊接工艺参数合理，质量控制有效，焊接质量稳定可靠。

4. 焊接人员技术水平高，操作规范，安全意识强。

五、存在问题及改进措施。

1. 存在焊接工艺参数设置不够精细的情况，需要进一步优化和调整。

2. 部分焊接人员在操作中存在疏忽大意的情况，需要加强培训和管理。

六、建议。

1. 对焊接工艺参数进行进一步优化和调整，确保焊接质量稳定可靠。

2. 加强对焊接人员的培训和管理，提高其操作规范和安全意识。

七、总结。

本次焊接工艺评定结果整体良好，但仍存在一些问题需要改进和完善。

希望相关部门能够重视评定结果，采取有效措施，确保焊接质量和安全。

以上为焊接工艺评定报告样本，如有疑问或意见，请及时反馈。

感谢您的关注与支持。

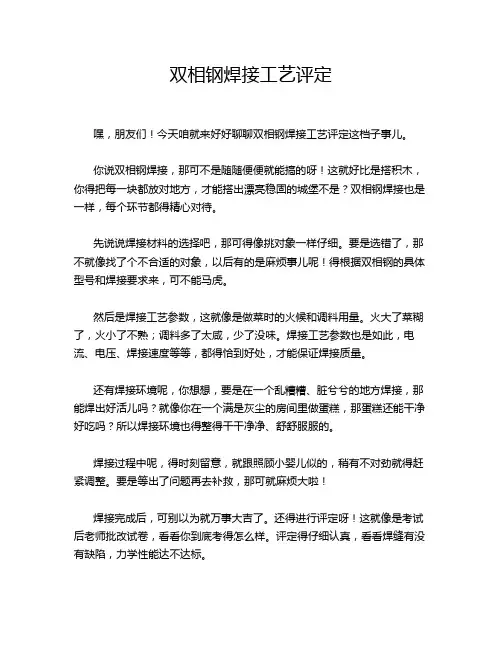

双相钢焊接工艺评定嘿，朋友们！今天咱就来好好聊聊双相钢焊接工艺评定这档子事儿。

你说双相钢焊接，那可不是随随便便就能搞的呀！这就好比是搭积木，你得把每一块都放对地方，才能搭出漂亮稳固的城堡不是？双相钢焊接也是一样，每个环节都得精心对待。

先说说焊接材料的选择吧，那可得像挑对象一样仔细。

要是选错了，那不就像找了个不合适的对象，以后有的是麻烦事儿呢！得根据双相钢的具体型号和焊接要求来，可不能马虎。

然后是焊接工艺参数，这就像是做菜时的火候和调料用量。

火大了菜糊了，火小了不熟；调料多了太咸，少了没味。

焊接工艺参数也是如此，电流、电压、焊接速度等等，都得恰到好处，才能保证焊接质量。

还有焊接环境呢，你想想，要是在一个乱糟糟、脏兮兮的地方焊接，那能焊出好活儿吗？就像你在一个满是灰尘的房间里做蛋糕，那蛋糕还能干净好吃吗？所以焊接环境也得整得干干净净、舒舒服服的。

焊接过程中呢，得时刻留意，就跟照顾小婴儿似的，稍有不对劲就得赶紧调整。

要是等出了问题再去补救，那可就麻烦大啦！焊接完成后，可别以为就万事大吉了。

还得进行评定呀！这就像是考试后老师批改试卷，看看你到底考得怎么样。

评定得仔细认真，看看焊缝有没有缺陷，力学性能达不达标。

你说双相钢焊接工艺评定重要不？那当然重要啦！这关系到整个工程的质量和安全呢！要是焊接不好，那后果可不堪设想。

就好像一座大楼的根基没打好，那还能稳吗？咱搞焊接的，就得有那份责任心和较真劲儿。

不能马马虎虎，得过且过。

每一个细节都得抠到位，每一个步骤都得做到极致。

这样才能保证双相钢焊接的质量，让大家都放心。

所以啊，大家可千万别小瞧了双相钢焊接工艺评定这事儿。

得认真对待，用心去做。

只有这样，我们才能造出坚固耐用的好东西，为社会做出贡献呀！这可不是我在这儿瞎忽悠，这是实实在在的道理呀！你们说是不是？。

双相不锈钢2205的焊接工艺性能的研究摘要：奥氏体-铁素体双相不锈钢简称双相不锈钢，具有优良的力学性能和耐腐蚀性能，2205双相不锈钢在石油及天然气工业，化学工业等行业具有广泛的应用。

双相不锈钢优良的性能是靠适当比例的两相组织来保证，焊接工艺参数对焊接接头的组织与性能有很大的影响，线能量对平衡铁素体和奥氏体两相组织在焊缝金属和热影响区中的比例，保证焊接接头的性能，是双相不锈钢焊接的基本要求。

根据双相不锈钢的焊接冶金特点，采用含镍、氮高的焊接材料，控制焊接线能量，是满足双相不锈钢焊接要求的关键，钨极氩弧焊和焊条电弧焊是适宜的焊接方法。

通过对焊接接头的组织，力学性能、腐蚀性能的分析，最终确定焊接工艺参数，分析线能量，焊接工艺方法对焊接接头组织与力学性能和腐蚀性能的影响。

关键词：焊接性焊接线能量焊接工艺性能试验及评定1、材料特性第二代双相不锈钢一般称为标准双相不锈钢，成分特点是超低碳、含氮，其典型成分为22％Cr+5％Ni +3％Mo0.17％N(见表1，机械性能见表2)。

与第一代双相不锈钢相比，2205进一步提高氮含量，增强在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点蚀性能。

氮是强烈的奥氏体形成元素，加入到双相不锈钢中，既提高钢的强度且不显著损伤钢的塑韧性，又能抑制碳化物析出和延缓a相形成。

表1 双相不锈钢2205D的化学成分表2双相不锈钢2205的机械性能。

2、组织特点双相不锈钢在室温下固溶体中奥氏体和铁索体约各占半数(双相不锈钢2205铁素体含量应为30％～50％，典型值是45％左右，当铁素体含量低于30％时，双相不锈钢会发生脆化，力学性能下降。

)，兼有两相组织特征，双相不锈钢保留了铁索体不锈钢导热系数大、线膨胀系数小、耐点蚀、缝隙及氯化物应力腐蚀的特点；又具有奥氏体不锈钢韧性好、脆性转变温度较低、抗晶间腐蚀、力学性能和焊接性能好的优点。

3 、焊接特点的研究对于2205双相不锈钢来说，理论上具有良好的焊接性，如果采用合理的焊接工艺，几乎所有的焊接方法都可以用，与奥氏体不锈钢的焊接相比，2205双相不锈钢对污染更敏感、特别是湿气、水分。

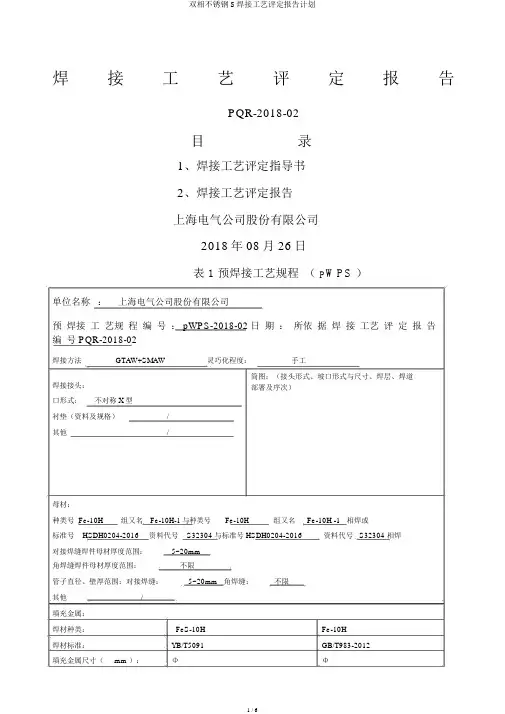

焊接工艺评定报告PQR-2018-02目录1、焊接工艺评定指导书2、焊接工艺评定报告上海电气公司股份有限公司2018年 08月 26日表 1 预焊接工艺规程（P WPS ）单位名称：上海电气公司股份有限公司预焊接工艺规程编号： pWPS-2018-02 日期：所依据焊接工艺评定报告编号 PQR-2018-02焊接方法GTAW+SMAW焊接接头：口形式：不对称 X型衬垫（资料及规格）/其他/灵巧化程度：手工简图：（接头形式、坡口形式与尺寸、焊层、焊道部署及序次）母材：种类号 Fe-10H组又名Fe-10H-1与种类号Fe-10H组又名Fe-10H -1 相焊或标准号 HSDH0204-2016资料代号S32304 与标准号HSDH0204-2016资料代号 S32304 相焊对接焊缝焊件母材厚度范围：5~20mm角焊缝焊件母材厚度范围：不限管子直径、壁厚范围：对接焊缝：5~20mm 角焊缝：不限其他/填充金属：焊材种类：FeS-10H Fe-10H焊材标准：YB/T5091GB/T983-2012填充金属尺寸（mm ）：ΦΦ焊材型号：ER2209E2209-16焊材牌号（金属资料代号）：//填充金属种类：双相不锈钢焊丝双相不锈钢焊条其他：//对接焊缝焊件焊缝金属厚度范围：5~20mm角焊缝焊件焊缝金属厚度范围：不限耐蚀堆焊金属化学成分（% ）CSi MnP S Cr Ni MoV TiNb其他填充金属：注：对每一种母材与焊接资料的组合均需分别填表。

表 1（续）焊接地址：对接焊缝的地址3G立焊的焊接方向：（向上、向下）/角焊缝地址/立焊的焊接方向：（向上、向下）/预热：最小预热温度（℃）/最大道间温度（℃）100保护预热时间/加热方式/焊后热办理：保温温度（℃）/保温时间（ h）/气体：气体种类混杂比流量（ L/min ）保护气体Ar/7-9尾部保护气Ar/8-10反面保护气Ar/9-12电特色：电流种类直流电源极性正接 /反接焊接电流范围（ A ）110～ 15090～ 160电弧电压（ V ）12～ 1420～25焊接速度（ cm/min ）（范围）8～ 107～ 12钨极种类及直径（ mm）wce-20Φ喷嘴直径（ mm ）Φ 10焊接电弧种类（发射弧、短路弧等）/焊丝送进速度（cm/min ）/（按所焊地址和厚度，分别列出电流和电压范围，记入下表）焊道 /焊接填充金属焊接电流焊接电压焊接速度线能量直径焊层方法牌号极性电流（ A）（V ）（ cm/min ）（ KJ/cm ）(mm)内 1GTAW ER2209Φ正接110~15012~148~10/外 1SMAW E2209-16Φ直、90~12020~227~9反内 2GTAW ER2209Φ正接110~15012~148~10/外 2SMAW E2209-16Φ直、120~16022~2510~12反内 3GTAW ER2209Φ正接110~15012~148~10/技术措施：摇动或不摇动不摇动摇动参数/焊前清理和层间清理焊前用不锈钢专用砂轮机将坡口表面及两侧各20㎜范围内的铁锈、油污等除去干净。

双相不锈钢特殊焊接工艺及无损检测要求摘要：随着社会经济的稳步增长和现代科技的快速进步，我国工业行业得以快速发展，整体生产工艺水平得到大幅度提升。

双相不锈钢是属于当前电厂以及工业制造业当中应用的一种材料，其本身有着良好的焊接性和力学性能，可适用于多项服役环境。

双相不锈钢特殊焊接要求较高，尤其特殊焊接工艺与无损检测方面较为明显。

本篇文章主要针对双相不锈钢特殊焊接工艺及无损检测相关要求作出简要的讨论，首先介绍双相不锈钢的产生和具体焊接性，再阐述双相不锈钢特殊焊接工艺相关要求以及无损检测相关要点，以期能够为现场焊接施工质量的提升提供一点参考。

关键词：双相不锈钢；特殊焊接工艺；无损检测目前来讲，我国科技的快速发展下，对于各项资源与能源的利用率也不断提升，尤其在各项资源材料的加工和应用方面的整体工艺水平进步速度较快。

双相不锈钢在化学工业、电力行业以及石油天然气等行业当中的应用相对较为广泛，在实际应用当中，针对双相不锈钢的焊接需要重点考虑多方面因素，无论在材料的选择还是工艺技术应用等多项环节当中都需要注重工艺操作的规范性和各项要点的质量控制，如此方能够保证双相不锈钢的焊接质量，提高材料与能源的利用率，这就需要相关技术人员能够全面掌握双相不锈钢特殊焊接工艺的各项要点和操作步骤，完成加工后还要仔细进行无损检测，针对其各项特殊要求进行全面分析，如此才能够确保双相不锈钢的加工质量，发挥双相不锈钢的优势特点。

1.关于双相不锈钢双相不锈钢主要是组织当中铁素体、奥氏体含量约各占50%，其中量少相的含量也需要满足30%以上的不锈钢。

如果含C量相对较低，则Cr含量应维持在18%-28%的含量，Ni需维持在3%-10%。

此外，双相不锈钢具有奥氏体铁素体不锈钢的性能优势，其韧性相比铁素体相要高，且无室温脆性，所以，可以用于厚板。

另外，还具备良好的耐晶间腐蚀性能和焊接性能，同时还具备铁素体不锈钢较高的导热系数与475摄氏度脆性、超塑性等等。

不锈钢管对接焊接工艺评定报告《不锈钢管对接焊接工艺评定报告》一、背景介绍近年来，随着不锈钢管在化工、石油、食品等行业中的广泛应用，对不锈钢管的对接焊接工艺要求也越来越高。

本评定报告旨在评定一种适用于不锈钢管对接焊接的工艺，以确保焊接接头的质量和可靠性。

二、评定内容1.焊接工艺参数2.焊接接头的力学性能3.焊接接头的内部缺陷情况4.焊接接头的外观质量三、评定方法本次评定采用实际样品进行对接焊接，根据焊接工艺参数、力学性能测试、缺陷检测和外观质量评定进行综合评定。

四、评定结果与分析1.焊接工艺参数本次评定使用了倒角坡口，采用氩弧焊接，焊接电流为100A，焊接电压为20V，焊接速度为5mm/s。

根据实际焊接结果，得到的焊缝均匀、牢固，符合工艺要求。

2.力学性能测试对焊接接头进行力学性能测试，包括拉伸试验和冲击试验。

拉伸试验结果显示，焊接接头的抗拉强度达到了不锈钢管的要求。

冲击试验结果显示，焊接接头的韧性良好，符合不锈钢管对冲击性能的要求。

3.缺陷检测对焊接接头进行X射线检测和超声波检测。

结果显示，焊接接头无内部缺陷，符合不锈钢管的质量要求。

4.外观质量评定对焊接接头的外观质量进行评定，包括焊缝的光洁度、焊缝的均匀性等。

结果显示，焊接接头的外观质量良好，符合不锈钢管的要求。

五、总结与建议通过对不锈钢管对接焊接工艺的评定，证明了该工艺能够满足行业的要求，焊接接头的质量和可靠性得到了保证。

在实际应用中，需要注意焊接工艺参数的控制和焊接接头的外观质量的检查，以提高整体焊接质量。

1.标准号XXX-XXX-XXX.2.XXX期刊，XX卷，XX页。

3.XXX报告，XXX年。

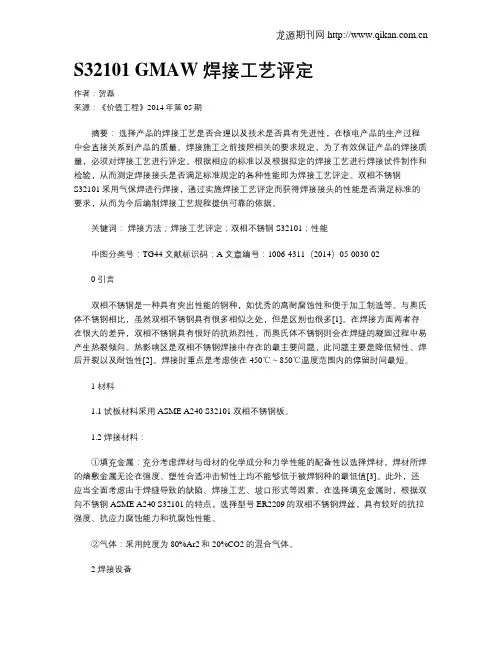

S32101 GMAW 焊接工艺评定作者：贺磊来源：《价值工程》2014年第05期摘要：选择产品的焊接工艺是否合理以及技术是否具有先进性，在核电产品的生产过程中会直接关系到产品的质量。

焊接施工之前按照相关的要求规定，为了有效保证产品的焊接质量，必须对焊接工艺进行评定。

根据相应的标准以及根据拟定的焊接工艺进行焊接试件制作和检验，从而测定焊接接头是否满足标准规定的各种性能即为焊接工艺评定。

双相不锈钢S32101采用气保焊进行焊接，通过实施焊接工艺评定而获得焊接接头的性能是否满足标准的要求，从而为今后编制焊接工艺规程提供可靠的依据。

关键词：焊接方法；焊接工艺评定；双相不锈钢S32101；性能中图分类号：TG44 文献标识码：A 文章编号：1006-4311（2014）05-0030-020 引言双相不锈钢是一种具有突出性能的钢种，如优秀的高耐腐蚀性和便于加工制造等。

与奥氏体不锈钢相比，虽然双相不锈钢具有很多相似之处，但是区别也很多[1]。

在焊接方面两者存在很大的差异，双相不锈钢具有很好的抗热烈性，而奥氏体不锈钢则会在焊缝的凝固过程中易产生热裂倾向。

热影响区是双相不锈钢焊接中存在的最主要问题，此问题主要是降低韧性、焊后开裂以及耐蚀性[2]。

焊接时重点是考虑使在450℃～850℃温度范围内的停留时间最短。

1 材料1.1 试板材料采用ASME A240 S32101双相不锈钢板。

1.2 焊接材料：①填充金属：充分考虑焊材与母材的化学成分和力学性能的配备性以选择焊材。

焊材所焊的熔敷金属无论在强度、塑性合适冲击韧性上均不能够低于被焊钢种的最低值[3]。

此外，还应当全面考虑由于焊缝导致的缺陷、焊接工艺、坡口形式等因素。

在选择填充金属时，根据双向不锈钢ASME A240 S32101的特点，选择型号ER2209的双相不锈钢焊丝，具有较好的抗拉强度、抗应力腐蚀能力和抗腐蚀性能。

②气体：采用纯度为80%Ar2和20%CO2的混合气体。
