实验十五集成定时器及其应用

定时器计数器定时功能的应用实验总结
定时器和计数器在很多应用中都有着重要的作用，尤其是在嵌入式系统和自动控制领域。

下面是一个关于定时器计数器定时功能应用的实验总结：
1. 实验目的：
了解定时器和计数器的基本工作原理，掌握定时功能的应用。

2. 实验器材：
单片机开发板、LED灯、Jumper线、电源等。

3. 实验步骤：
a. 将LED灯连接到开发板的一个GPIO口，设置为输出模式。

b. 初始化定时器和计数器，设置定时时间和计数器值。

c. 启动定时器，并在定时器中断处理函数中将LED灯的状态翻转。

d. 在主循环中等待定时时间到达。

4. 实验结果：
定时器定时时间到达时，LED灯会翻转一次。

5. 实验总结：
定时器和计数器的应用可以实现一些精确的定时操作，比如控制设备的定时开关、定时采集数据等。

在实际应用中，还可以根据需要设置不同的定时时长和计数器初值，实现更多功能。

需要注意的是，在实际应用中，要根据具体情况合理选择定时器和计数器的参数，以保证定时功能的准确性和稳定性。

另外，在使用定时器定时功能时，也要考虑对系统资源的合理利用，避免造成系统负荷过重。

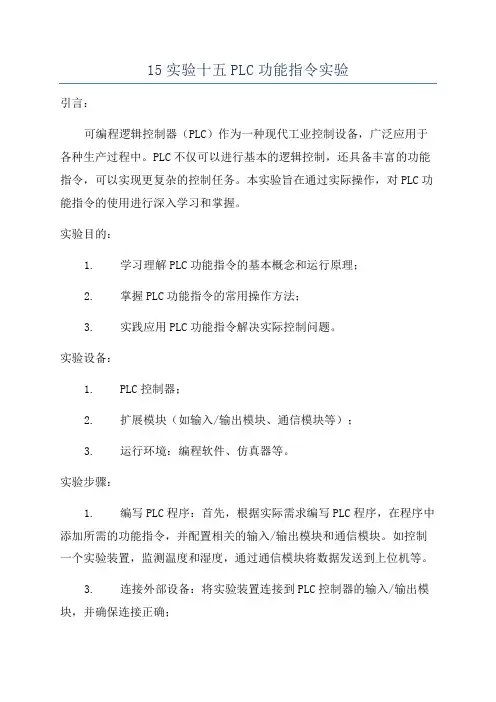

15实验十五PLC功能指令实验引言：可编程逻辑控制器（PLC）作为一种现代工业控制设备，广泛应用于各种生产过程中。

PLC不仅可以进行基本的逻辑控制，还具备丰富的功能指令，可以实现更复杂的控制任务。

本实验旨在通过实际操作，对PLC功能指令的使用进行深入学习和掌握。

实验目的：1. 学习理解PLC功能指令的基本概念和运行原理；2. 掌握PLC功能指令的常用操作方法；3. 实践应用PLC功能指令解决实际控制问题。

实验设备：1. PLC控制器；2. 扩展模块（如输入/输出模块、通信模块等）；3. 运行环境：编程软件、仿真器等。

实验步骤：1. 编写PLC程序：首先，根据实际需求编写PLC程序，在程序中添加所需的功能指令，并配置相关的输入/输出模块和通信模块。

如控制一个实验装置，监测温度和湿度，通过通信模块将数据发送到上位机等。

3. 连接外部设备：将实验装置连接到PLC控制器的输入/输出模块，并确保连接正确；4. 运行和测试程序：将PLC控制器上电，启动程序，通过操作界面进行实时监测和控制，并进行相应的测试和调试。

5. 记录实验结果：记录实验装置的运行状态、监测数据和控制效果等，并进行分析。

实验内容：根据实验需求，选取适当的PLC功能指令进行实验。

以下是一些常用的PLC功能指令及其使用方法：1. 计时器和定时器指令：使用计时器指令可以实现对时间的计数和监测，并根据设定的时间条件执行相应的操作。

定时器指令常用的有TON（ON延时）和TOF（OFF延时）指令。

2. 计数器指令：使用计数器指令可以实现对信号脉冲的计数和监测，并根据设定的计数条件执行相应的操作。

计数器指令常用的有CTU（上升沿计数）和CTD（下降沿计数）指令。

3. 移位寄存器指令：使用移位寄存器指令可以实现对数据位的移位操作，常用的有SFT（移位）和RST（复位）指令。

4. 数据传输指令：使用数据传输指令可以实现数据在不同存储区之间的传输和交换，常用的有MOV（移动）和XCHG（交换）指令。

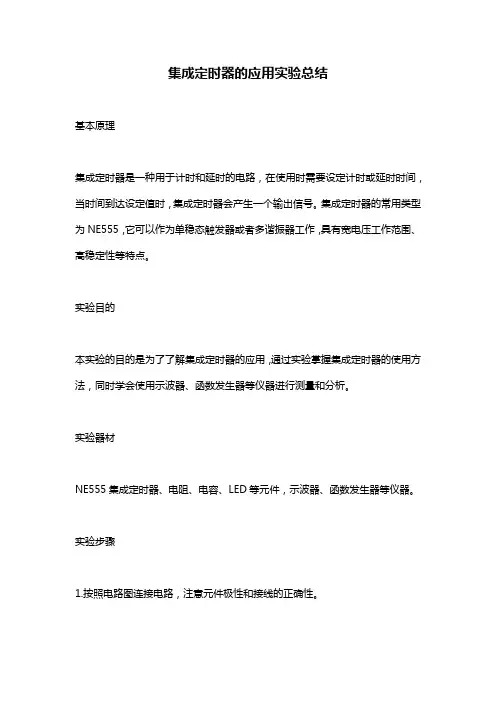

集成定时器的应用实验总结基本原理集成定时器是一种用于计时和延时的电路，在使用时需要设定计时或延时时间，当时间到达设定值时，集成定时器会产生一个输出信号。

集成定时器的常用类型为NE555，它可以作为单稳态触发器或者多谐振器工作，具有宽电压工作范围、高稳定性等特点。

实验目的本实验的目的是为了了解集成定时器的应用，通过实验掌握集成定时器的使用方法，同时学会使用示波器、函数发生器等仪器进行测量和分析。

实验器材NE555集成定时器、电阻、电容、LED等元件，示波器、函数发生器等仪器。

实验步骤1.按照电路图连接电路，注意元件极性和接线的正确性。

2.使用函数发生器产生一个方波信号作为集成定时器的输入信号。

3.调节函数发生器的频率，观察LED的闪烁情况，记录下频率和LED闪烁的时间。

4.更改电阻和电容的数值，重新测量和记录。

5.使用示波器观察集成定时器的输出信号，记录下输出波形的特征。

实验结果根据实验数据可以得出，当电容充电到2/3VCC时，集成定时器的输出状态改变。

在输入信号为方波信号的情况下，当频率降低时，LED的闪烁时间变长，反之亦然。

同时，通过示波器观察到集成定时器的输出信号为方波波形，周期与输入信号的周期相同，占空比与电容充电时间的比例有关。

实验结论集成定时器是一种用于计时和延时的电路，采用NE555集成定时器可以实现计时和延时功能。

在使用时需要设定计时或延时时间，当时间到达设定值时，集成定时器会产生一个输出信号。

在实验过程中，通过测量和观察可以得出LED闪烁时间与输入信号频率成反比例关系，同时集成定时器的输出信号为方波波形，占空比与电容充电时间的比例有关。

这为进一步应用集成定时器提供了理论基础。

集成定时器及其应用实验报告集成定时器是一种电子设备，它可以被用于电路中控制信号的时间。

在电子方面，定时器被广泛用于电子闹钟、计数器、发射器等应用中。

在本实验中，我们将学习如何使用集成定时器IC（集成电路）来生成一个经周期性高低电平变化的方波。

我们还将学习如何使用这个方波来控制其他电路，以实现各种应用。

本实验所需材料：1. 集成定时器IC（比如NE555）；2. 电阻、电容等标准电子零件；3. 万用表，示波器等测试工具；4. 面包板，电源等基础电子实验设备。

本实验步骤：1. 连接电阻和电容元件，组成与NE555 IC的基本电路。

使用万用表来测试电路中各个元件之间的电位差和电流；2. 使用示波器测量电路中方波的频率和占空比。

调节电容和电阻的值，以生成不同频率的方波和不同的占空比；3. 将得到的方波信号输出到其他电路中，实现各种应用。

例如，可以将方波信号输出到LED，让它们按照特定的频率高低闪烁，也可以将方波信号输出到电子继电器，驱动机器人运动等。

本实验注意事项：1. 在连接电路元件之前，一定要先检查它们的参数，防止参数不匹配，从而发生电路故障；2. 在连接电路元件时，必须注意电路中各个元件之间的正确位置，特别是极性元件（如电容）的极性方向；3. 在调试方波时，必须小心调节电路元件的值，以防元件过载或电路过热；4. 在接上其他电路时，一定要先检查它们的参数，以防电路故障影响其他元件的正常工作。

结论：通过本实验，我们学习了如何使用集成定时器IC（比如NE555）来生成一个方波信号，并将它们输出到其他电路中，实现了各种有趣的应用。

这项技术在电子工程中具有广泛的应用前景，特别是在计算机编程、通讯和控制工程中。

定时器的应用实验报告定时器的应用实验报告一、引言定时器是一种常见的电子元件，广泛应用于各种电子设备中。

本实验旨在通过实际操作，探究定时器在不同领域的应用，并了解其工作原理和特性。

二、材料与方法1. 实验材料：- Arduino开发板- 数字多用途电路板- 电阻、电容等元器件- 连接线2. 实验方法：- 搭建电路连接定时器和其他元器件- 编写Arduino代码，控制定时器的功能- 运行实验，观察实验结果并记录数据- 分析实验数据，总结定时器的应用特点三、实验过程与结果1. 实验一：闪烁LED灯搭建电路，将一个LED灯连接到定时器的输出引脚上。

编写代码，使定时器以一定频率输出高低电平，从而实现LED灯的闪烁效果。

运行实验，LED灯按照设定的频率闪烁，实验成功。

2. 实验二：蜂鸣器发声将蜂鸣器连接到定时器的输出引脚上。

编写代码，使定时器以一定频率输出高低电平，从而控制蜂鸣器的发声频率。

运行实验，蜂鸣器按照设定的频率发声，实验成功。

3. 实验三：控制电机转动将电机连接到定时器的输出引脚上。

编写代码，使定时器以一定频率输出高低电平，从而控制电机的转动速度。

运行实验，电机按照设定的频率转动，实验成功。

四、实验结果分析通过以上实验，我们可以得出以下结论：1. 定时器可以通过编程控制，实现不同频率的信号输出。

2. 定时器广泛应用于LED灯、蜂鸣器和电机等设备中，用于产生特定的时间间隔或频率。

3. 定时器的频率控制精度较高，可以满足多种应用需求。

4. 定时器的应用范围广泛，不仅仅局限于电子设备，还可以应用于工业自动化、通信等领域。

五、实验总结通过本次实验，我们深入了解了定时器的应用特点和工作原理。

定时器作为一种常见的电子元件，具有广泛的应用前景。

在今后的学习和工作中，我们可以利用定时器实现更多的创意和应用。

六、参考文献[1] Arduino官方网站[2] 电子技术实验教程以上是本次定时器的应用实验报告，通过实际操作和分析，我们对定时器的应用特点有了更深入的了解。

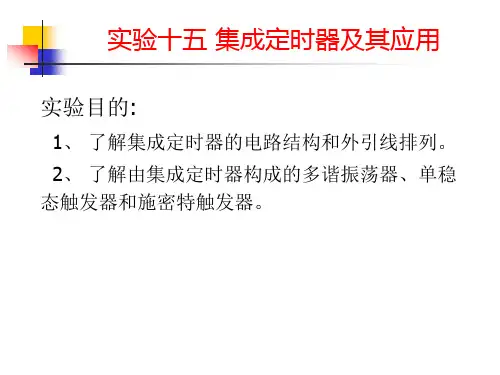

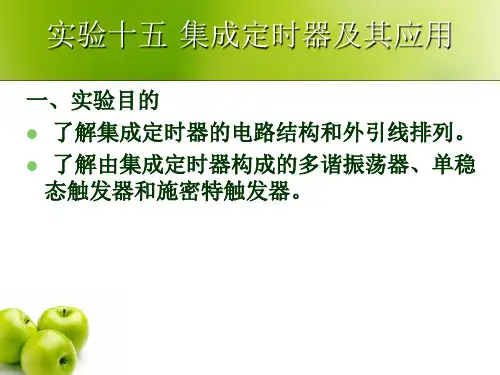

浙大版电工电子学实验报告15集成定时器及其应用实验报告课程名称: 电工电子学实验指导老师: 实验名称: 集成定时器及其应用一、实验目的1.了解集成定时器的功能和外引线排列。

2.掌握用集成定时器构成多谐振荡器、单稳态触发器和施密特触发器的方法和原理。

二、主要仪器设备1.MDZ,2型模拟电子技术实验箱;2.HY3003D-3型可调式直流稳压稳流电源;3.XJ4318型双踪示波器;4.XJ1631数字函数信号发生器;5.运放、时基电路实验板。

三、实验内容1.多谐振荡器图15-2按图15-2接好实验线路，UCC采用+5V电源，用双踪示波器观察并记录uC、u0的波形。

注意两波形的时间对应关系，并测出u0的幅度和t1、t2及周期T。

2.单稳态触发器图15-4按图15-4接好实验电路，UCC采用+5V电源，ui信号用幅度为5V的方波信号，适当调节方波频率(月500Hz)(方波可以由函数信号发生器提供，或由电子技术实验箱直接提供)，观察并记录ui、u2、uC、u0的波形，标出uo的幅度和暂稳时间tW。

3.施密特触发器图15-6按图15-6接线，输入us采用正弦波信号(由函数信号发生器提供)，UCC采用+5V电源。

接通电源、逐步加大us信号电压，用示波器观察ui波形，直到ui的有效值等于5V左右。

观察并记录us、ui和u0波形。

四、实验总结1.用方格纸画好各波形图，并注明幅值、周期(脉宽)等有关参数。

注意正确反映各波形在时间上的对2.整理实验数据，将理论估算结果与实验测试数值相比较，并加以分析讨论。

(注:上表中实验2、3的T理论值都为相应输入波形的T) 结果分析: (1).多谐振荡器在数值方面，据上表可见，该实验中的各物理量的测量值和理论值相差都不大，最大相对偏差为13.8%，可知实验与理论总体上较为接近。

根据其相对偏差的特点，可以看出偏差并没有一致的规律，因此可推断有较多的随机误差存在，除此之外，可能存在的其他误差有:1.各元件属性并非完全符合实验设计，存在少许差异，属于系统误差;2.电路导线不能完全忽略电阻，再加上导线插头可能接触不良而产生的额外电阻，使得实际电路与设计略有不同，也属于系统误差，但因为接线有很大的随机性，对于不同的接线方法，可能结果会略有不同;3.测量仪器(万用表、示波器)有一定的误差;4.存在人为读数误差，比如在读取示波器上的刻度值时不可能做到非常精确。

集成定时器实验心得体会在实验中，我们进行了集成定时器的搭建和应用实验。

通过该实验，我对集成定时器的原理和使用有了更深入的了解，也加深了我对电子电路的理解。

首先，在实验中，我们首先了解了定时器的基本原理。

集成定时器是一种内部组装了多个触发器和其他逻辑门的芯片，它可以产生精准的定时信号。

在实验中，我们使用的是555定时器，它是最常见和最简单的一种定时器芯片。

它的核心是基于比较器、触发器和RS触发器构成的。

在实验中，我们通过连接外部电阻和电容来调整定时器的工作频率和占空比。

电阻和电容的选用以及连接方式都会对定时器的工作产生影响，需要根据实际需求进行调整。

通过实际操作，我学会了如何通过改变电阻和电容的数值来调整定时器的频率和占空比。

在实验中，我们不仅学习了定时器的基本原理，还学习了如何应用定时器来实现一些实际的功能。

比如，在实验中我们实现了一个LED闪烁的功能。

通过控制定时器的频率和占空比，我们能够控制LED的闪烁速度和亮暗程度。

这个实验让我真正感受到了定时器的实际应用。

同时，我们还学习了通过改变电阻和电容的数值来调整定时器的频率和占空比。

通过实验操作，我们也深刻体会到了电路中的一些小细节对整个电路工作的影响。

通过这次实验，我也意识到了准备工作的重要性。

在实验开始之前，我们需要先准备好实验所需的器材和元件，并确保它们的正确性和可靠性。

只有做好了这些准备工作，才能确保实验的顺利进行。

此外，在实验中，我们还学习了如何使用示波器进行信号的观测和分析。

通过示波器，我们可以直观地看到电路中的信号波形，进一步了解到定时器的工作情况。

这对于学习电路原理和调试电路问题都非常有帮助。

在这次实验中，我收获了不少。

首先，我对集成定时器的原理和工作方式有了更深入的了解，特别是在实际搭建和应用的过程中，我能够更加直观地感受到定时器的工作原理。

其次，我也学习到了如何使用示波器进行信号波形的观测和分析，这对于我的电路实验能力提高有很大帮助。

定时器应用实验报告定时器应用实验报告引言：定时器是一种广泛应用于各个领域的电子设备，它能够精确地测量时间间隔，并在特定时间点触发相应的操作。

本文将介绍定时器的原理和应用，并通过实验验证其功能和性能。

一、定时器的原理定时器是一种基于时钟信号的计时器件，它通常由一个计数器和一个控制逻辑组成。

计数器用于记录时钟信号的脉冲数量，而控制逻辑则根据设定的时间参数来判断何时触发相应的操作。

二、定时器的应用领域1. 工业自动化：在工业生产过程中，定时器被广泛应用于控制设备的启停、周期性操作以及时间计量等方面。

例如，定时器可以用于控制机器的定时开关，以实现自动化的生产线。

2. 电子设备：在电子设备中，定时器常常用于实现延时操作、定时测量和时序控制等功能。

例如，手机中的闹钟功能、照相机中的自动对焦功能以及微波炉中的定时加热功能等，都离不开定时器的应用。

3. 科学实验：在科学实验中，定时器被用于控制实验的时间间隔和触发实验的操作。

例如，生物实验中的药物注射、物理实验中的数据采集以及化学实验中的反应时间测量等，都需要借助定时器来实现。

三、定时器实验设计为了验证定时器的功能和性能，我们设计了以下实验：实验一：延时触发LED灯材料：- Arduino开发板- LED灯- 面包板- 连接线步骤：1. 将Arduino开发板连接到电脑，并打开Arduino IDE软件。

2. 将LED灯的正极连接到Arduino开发板的数字引脚13，负极连接到地。

3. 在Arduino IDE软件中编写以下代码：```void setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```4. 将编写好的代码上传到Arduino开发板中。

5. 观察LED灯的闪烁情况，每隔1秒钟亮灭一次。

电子实验报告篇一：电子实验报告实验2 一阶电路的过渡过程实验2.1 电容器的充电和放电一、实验目的1.充电时电容器两端电压的变化为时间函数，画出充电电压曲线图。

2.放电时电容器两端电压的变化为时间函数，画出放电电压曲线图。

3.电容器充电电流的变化为时间函数，画出充电电流曲线图。

4.电容器放电电流的变化为时间函数，画出放电电流的曲线图。

5.测量RC电路的时间常数并比较测量值与计算值。

6.研究R和C的变化对RC电路时间常数的影响。

二、实验器材双踪示波器 1台信号发生器 1台0.1μF和0.2μF电容各1个1KΩ和2KΩ电阻各1个三、实验准备在图2-1和图2-2所示的RC电路中，时间常数τ可以用电阻R和电容C 的乘机来计算。

因此τ=R图2-1 电容器的充电电压和放电电压在电容器充电和放电的过程中电压和电流都会发生变化，只要在充电或放电曲线图上确定产生总量变化63 %所需要的时间，就能测出时间常数。

用电容器充电电压曲线图测量时间常数的另一种方法是，假定在整个充电期间电容器两端的电压以充电时的速率持续增加，当增大到充满电的电压值时，这个时间间隔就等于时间常数。

或者用电容器放电电压曲线图来测量，假定在整个放电期间电容器两端的电压以初放电时的速率持续减少，当减少到零时，这个时间间隔也等于时间常数。

在图2-2中流过电阻R的电流IR与流过电容器的电流IC相同，这个电流可用电阻两端的电压VR除以电阻R来计算。

因此IR=Ic=VR/R图2-2 电容器的充电电流和放电电流四、实验步骤1.实验图如下2.用曲线图测量RC电路的时间常数τ。

τ=121.6799μs3．根据图2-1所示的R,C元件值，计算RC电路的时间常数τ。

τ=RC=100.0μs4．在电子工作平台上建立如图2-2所示的实验电路，信号发生器和示波器按图设置。

单击仿真电源开关，激活实验电路，进行动态分析。

示波器屏幕上的红色曲线为信号发生器输出的方波。

方波电压在+5V和0V之间摆动，模拟直流电源电压为+5V与短路。
