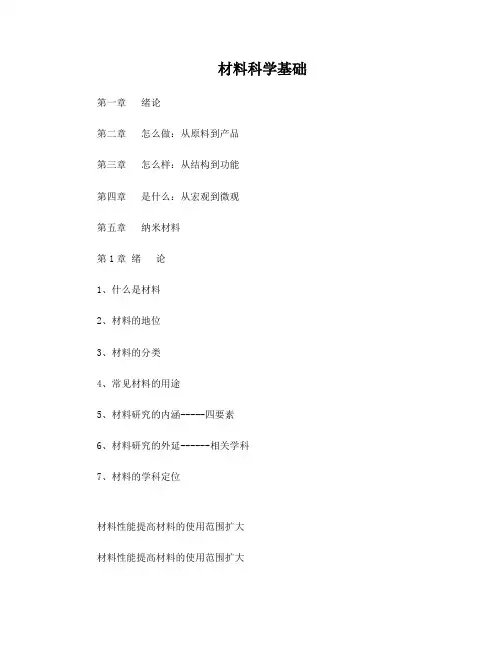

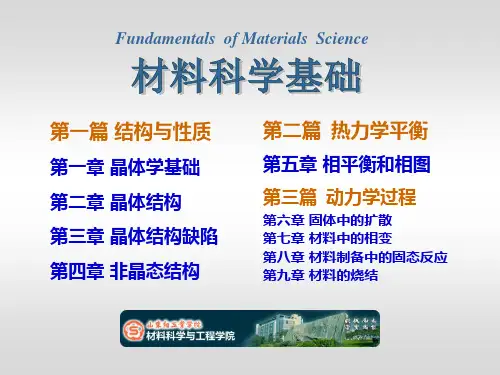

材料科学基础 第一章

一、晶向指数 二、晶面指数 三、六方晶系的晶向指数和晶面指数 四、晶带 五、晶面间距
晶向、晶
钯的PDF卡片-----Pd 89－4897
crystal system,space
图 2 CdS纳米棒的TEM照片（左）和 HRTEM照片（右）
图2 选区电子衍射图
图1. La(Sr)3SrMnO7的低 温电子衍射图
晶向、晶面、晶面间距
晶向：空间点阵中行列的方向代表晶体中原子排 列的方向，称为晶向。
晶面：通过空间点阵中任意一组结点的平面代表 晶体中的原子平面，称为晶面。
L M
P点坐标?
(2,2,2)或222
N
一、晶向指数
1、晶向指数：表示晶体中点阵方向的指数，由晶向上结点的 坐标值决定。
2、求法 1）建立坐标系。 以晶胞中待定晶向上的某一阵点O为原点，
联系：一般情况下，晶胞的几何形状、大小与对应的单胞是 一致的，可由同一组晶格常数来表示。
不区分 图示
晶 胞
空间点阵
单
胞
•NaCl晶体的晶胞，对应的是立方面心格子 •晶格常数a=b=c=0.5628nm，α=β=γ=90°
大晶胞
大晶胞：是相对 于单位晶胞而言 的
例：六方原始格子形式的晶胞就是常见的大晶胞
① 所选取的平行六面体应能反映整个空间点阵的对称性； ② 在上述前提下，平行六面体棱与棱之间的直角应最多； ③ 在遵循上两个条件的前提下，平行六面体的体积应最小。
具有L44P的平面点阵
单胞表
3、单胞的表征
原点：单胞角上的某一阵点 坐标轴：单胞上过原点的三个棱边 x，y，z 点阵参数：a，b，c，α，β，γ
准晶
是一种介于晶体和非晶体之间的固体。准晶具有长程定向有 序，然而又不具有晶体所应有的平移对称性，因而可以具有 晶体所不允许的宏观对称性。

2.原子间的结合力与结合能
原子能够结合为晶体的原因是原子结合起来后
体系的能量可以降低，在原子结合成晶体的过 程中，会有一定的能量E释放出来，这个能量 叫做结合能。
假设 fa 代表引力（attraction），fb代表斥力
(repulsion)， d代表原子间距离(distance)，则有：
原子间净作用力

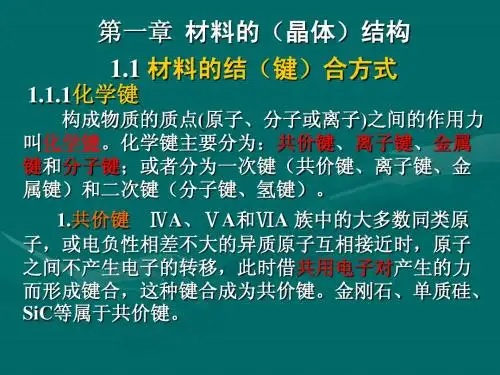

1.2共价键
两个或多个电负性相差不大的原子间通过共用 电子对而形成的化学键。共价键键合的基本特 点是核外电子云达到最大的重叠，形成“共用 电子对”，有确定的方位，且配位数较小。
共价键的结合极为牢固，故共价晶体具有结构 稳定、熔点高、质硬脆等特点。共价形成的材 料一般是绝缘体，其导电性能差。
式中 a、b、m、n均为常数，且m<n，m、n均为大 于2的常数。
当d较大时，fr很小，｜fa｜较大，故f < 0，即 相互吸引。当d小到一定程度后，fr很大，而
｜fa｜很小，故f > 0, 即相互排斥。
在d=d0处， ｜fa｜= fr，f = 0，即晶体内原子间 距保持恒定。
上述双原子结合模型虽然很粗糙，但用于 描述大量原子组成的聚集状态，还是较为简明 的。
二、金属原子间的结合

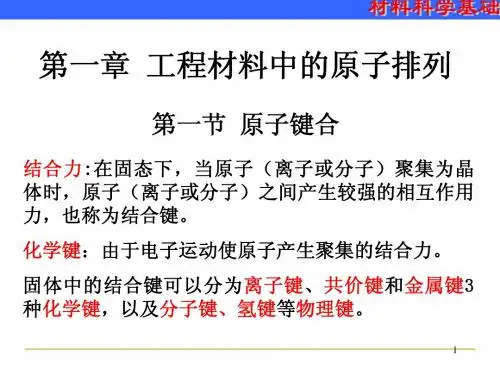

1、原子间的结合键 1.1离子键 大多数盐类、碱类和金属氧化物主要以离子键
的方式结合。离子键键合的基本特点是以离子 而不是以原子为结合单元。
↓（外层电子重新分布） 金属+非金属 → 离子键
↑（离子间静电作用）
一般离子晶体中正负离子静电引力较强，结合 牢固。因此。其熔点和硬度均较高。这类化合 物通常变形能力差，具有硬而脆的性质。另外， 在离子晶体中很难产生自由运动的电子，因此， 它们都是良好的电绝缘体。但当处在高温熔融 状态时，正负离子在外电场作用下可以自由运 动，即呈现离子导电性。

晶面指数及晶面间距
现在广泛使用的用来表示晶面指数的密勒指数是由 英国晶体学家ler于1939年提出的。
z
确定晶面指数的具体步骤如下： 1.以各晶轴点阵常数为度量单位,求 出晶面与三晶轴的截距m,n,p； 2.取上述截距的倒数1/m,1/n,1/p； 3. 将以上三数值简为比值相同的三 个最小简单整数,即 1 1 1 h k l (553) : : : : h:k :l x m n p e e e 其中e为m,n,p三数的最小公倍数,h,k,l为简单整数； 4.将所得指数括以圆括号, (hkl)即为密勒指数。
13 体心立方点阵
a=b=c，α=β=γ =90°
14 面心立方点阵
a=b=c，α=β=γ =90°
§ 1.5 晶体结构的对称性
一、对称：对称是指物体相同部分作有规律的 重复。对称操作所依据的几何元素，亦即在对 称操作中保持不动的点、线、面等几何元素称 为对称元素。 二、对称性
1．晶体的宏观对称性 2. 晶体的32种点群 3. 晶体的微观对称性 4．230种空间群
晶体结构＝空间点阵+基元
注意：上式并不是一个数学关系式，而只是用来表示这三者之间的 关系。
二、晶体的点阵理论
1 、点阵(Lattice):
将晶体中重复出现的最小单元作为结构基元，用一个数 学上的点来代表 , 称为点阵点，整个晶体就被抽象成一组 点,称为点阵。 1 点阵点必须无穷多； 点阵必须具备的三个条件 2 每个点阵点必须处于相同的环境； 3 点阵在平移方向的周期必须相同。
c
b
a
空间点阵及晶胞的不同取法
选取晶胞的原则： 1.要能充分反映整个空间点阵的周期性和对称性； 2.在满足1的基础上，单胞要具有尽可能多的直角； 3.在满足上条件，晶胞应具有最小的体积。

3
3
合。堆垛次序为ABAB···
面心立方（FCC）：
• {200}面：堆垛次序为ABAB···，相邻两层错动了12 010 • {111}面：堆垛次序为ABCABC···，相邻两层错动了16 112
教材p23图1－23有详细的说明，请大家仔细看懂。
问题：为什么不讨论(100)面的堆垛 次序，而讨论(200)面？
2. 计算FCC晶格中 (100), (110), (111)的晶面间距，指出间 距最大的晶面。
3. 比较石墨和金刚石的晶体结构、原子键和宏观性质。
4. 已知单斜相氧化锆的晶胞参数为：a=5.156, b=5.191, c=5.304 Å，β =98.9°；四方相氧化锆的晶胞参数为： a=5.094 ，c=5.304 Å. 计算氧化锆从四方相转变为单斜 相时，体积变化的百分比。相变过程中发生了拉伸还是 收缩？相变对于氧化锆的机械性能有何影响？
解答：
由于Cu是FCC结构，所以：
2a 4r
a为晶胞边长，r为Cu原子半径
a 4r 4 0.1278 0.361 nm
2
2
Cu的密度为 4 M
v
No
4 63.54
6.021023 0.3613
8.98 g / cm3
1. 根据FCC和HCP结构原子堆垛方式的区别，证明这两种 结构中八面体间隙和四面体间隙体积相等。
1 2
(u1v2
u2v1 )
w1w2
c a
2
u12 v12 u1v1 w12
c a
2
u22 v22 u2v2 w22
c a
2
九、晶向[uvw]的长度L
A ua vb wc
L A A

3.标准投影图
以晶体的某个晶面平行于投影 面，作出全部主要晶面的极射投影 图称为标准投影图（图1.16）。立方 系中，相同指数的晶面和晶向互相 垂直，所以立方系标准投影图的极 点既代表了晶面又代表了晶向。
4.吴/乌氏网（Wulff net）
吴氏网是球网坐标的 极射平面投影，具有保 角度的特性，如右下图。
立方系 六方系
对复杂点阵(体心立方，面心立方等)，要考虑晶面层数的增加。 体心立方(001)面之间还有一同类的晶面（002），因此间距减半。
1.2.4 晶体的极射赤面投影
通过投影图可将立体图表现于平面上。晶体投影方法很多， 包括球面投影和极射赤面投影。 1.参考球与球面投影 将立方晶胞置于一个大圆球的中 心，由于晶体很小，可认为各晶面均 过球心。由球心作晶面的法线， 晶面法线与球面的交点称为极点，每 个极点代表一个晶面；大圆球称为 参考球，如图1.14所示。用球面上的 极点表示相应的晶面，这种方法称为 球面投影；两晶面的夹角可在参考球 上量出。
6.晶面间距
晶面族不同，其晶面间距也不同。通常低指数晶面的面间距 较大，高指数晶面的面间距较小；原子密集程度越大，面间距 越大。可用数学方法求出晶面间距：
d hkl ( d hkl d hkl 1 h 2 k l ) ( )2 ( )2 a b c a 正交系
h2 k 2 l 2 1 4 h 2 hk k 2 l ( ) ( )2 3 c a2
图1.12 六方系中的一些晶面与晶向
（2）用四轴坐标确定晶向指数的方法如下： 当晶向OP通过原点时，把OP沿四个轴分解成四个分量（由 晶向上任意一点向各轴做垂线，求出坐标值），可表示为 OP=u a1+v a2+l a3+w C 晶向指数用[u v l w]表示，其中t=-(u + v)。 原子排列相同的晶向属于同一晶向族。在图1.12中

原子能量与原子间距的关系
1.2.5 结合键与性能 1.物理性能 熔点的高低代表了材料稳定性程度。共、离子键化合物的Tm较高。 密度与结合键有关。多数金属有高的密度，原因为金属有较高的相对原子质量，金属键结合没有方向性，原子趋于密集排列 导热、导电性 2.力学性能 弹性模量与结合能有较好的对应关系。 强度 塑性
原子结构
原子结构(atomic structure) 原子是由原子核(由带正电荷的质子和呈电中性的中子组成)和核外电子(带负电荷)构成。 原子结构的特点：体积很小，质量大部分集中于原子核内，原子核的密度很大。
核外电子排布遵循的规律：能量最低原理、Pauli不相容原理(Pauli principle)、Hund规则(Hund ’s rule)。
03
04
金属中主要是金属键，还有其他键如：共价键、离子键
陶瓷化合物中出现离子键和金属键的混合
一些气体分子以共价键结合，而分子凝聚时依靠范德华力
05
聚合物的长链分子内部以共价键结合，链与链之间则为范德华力或氢键
1.2.3 混合键 （补充）
1.2.4 结合键的本质及原子间距（补充） 原子间距：两原子在某距离下吸引力和排斥力相等，两原子便稳定在此相对位置上，这一距离r0相当于原子间的平衡距。 把两个原子平衡距离下的作用能称为原子的结合能（E）。结合能的大小相当于把两原子分开所需做的功，E越大，原子结合越稳定。离子键、共价键的E最大；金属键的次之；范德华力的最小。
1.2.1 化学键（主价键、一次键） 1. 金属键(metallic bond) 1）自由电子—弥漫于金属正离子间 金属原子的外层电子数比较少，且各个原子的价电子极易挣脱原子核的束缚而成为自由电子。 2）定义：由金属正离子和自由电子之间互相作用所构成的键合称为金属键。 3）特点： 电子共有化，无饱和性，无方向性。 4）可以解释金属的一些特征：

晶体内部质点排列规律性以及晶体结构的不
完整性 应用广泛： 化学 物理学 冶金学 材料科学 分子生物学 固体电子学等 晶体学发展：
经典晶体学 现代晶体学
1.1.2 晶体结构与空间点阵(crystal structure and space lattice) 一、晶体结构 结构基元(分子、原子、离子、原子团)＋结合键结合在三维空间 作有规律的周期性的重复排列方式。 晶体结构种类繁多，可以借助x射线衍射等方法测定。
¯ ¯ [010] 、[001] 等六个晶向，它们的性质是完全相同的， ¯
用符号<100>表示。
注意: 如果不是立方晶系，改变晶向指数的顺序，所
表示的晶向可能不是等同的。
例如，对于正交晶系 [100]、[010]、[001]这三个 晶向并不是等同晶向，因为以上三个方向上的原子间 距分别为a、b、c，沿着这三个方向，晶体的性质并
二、晶体学 晶体学是一门研究晶体的自然科学。包括：
晶体几何学 晶体外表面几何形状及它们之间的规律性 晶体生长学 天然及人工晶体的发生、成长和变化过程及机制 晶体物理学 晶体的光学、电学、力学等物理性质及相关结构对称性 晶体化学 晶体的化学组成和晶体结构与晶体物理化学性质间关系 晶体结构学

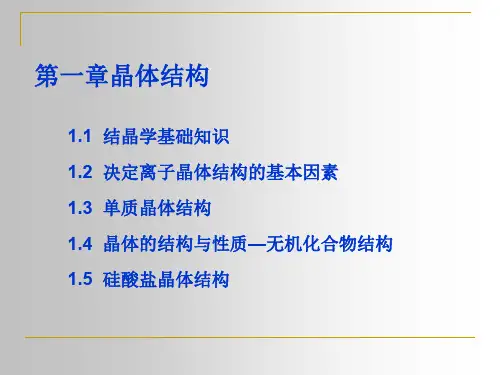

第一章 晶体学基础
为什么要学习晶体结构？
什么是晶体？ 晶体有何特点？
什么是晶体学？ 什么是晶体结构与空间点阵？ 什么是布拉菲点阵？ 描述晶体点阵结构的晶面指数和晶向指数是如何建立的？ 什么是晶带定理？
1.1.1 晶体与晶体学(Crystal and Crystallography) 人类使用的材料中大多为晶态(Crystalline)，包括单晶、多晶、 微晶和液晶等。那么什么是晶体？ 晶体有何特点？ 晶体是由结构基原（原子、分子、离子、原子团 等）在三维空间按长程有有序排列的物质。

38
5）晶体中原子的堆垛方式
39
40
6）晶体结构的多晶型性
多晶型性:有些金属（如Fe， Mn，Ti，Co，Sn，Zr等） 固 态下在 不同温 度或不 同 范 围内具 有不同 的晶体 结 构的性质。 同素异构转变：多晶型的金属在温度或压力变 化时，由一种结构转变为另一种结构的过程称 为多晶型性转变，也称为同素异构转变。
晶胞－空间点阵中反映晶格特征的最小的几何 单元。
10
通常是在晶格中取一个最小的平行六面体作为 晶胞。 晶胞参数： 点阵常数晶胞大小 晶轴夹角晶胞形状
11
晶胞选取原则：
a 能够充分反映空间点阵的对称性；
b 相等的棱和角的数目最多；
c 具有尽可能多的直角；
d 体积最小。
12
结构晶胞：构成了晶体结构中有代表性的部分 的晶胞。 特点:空间重复堆垛，就得到晶体结构。
44
SiC型：类似于金刚石型 SiO2型：面心立方 点阵，1个硅原子 被4个氧原子所包 围，每个氧原子则 介于两个硅原子之 间，起着连接两个 四面体的作用。单 胞共有24个原子。
45
第三节 原子的不规则排列
原子的不规则排列产生晶体缺陷（在晶体中所 占比例低）。 晶体缺陷：晶体中原子偏离其平衡位置而出现 不完整性的区域。 晶体缺陷是以一定的形态存在，按一定的规律 产生、发展、运动和交互作用，对晶体的性能 和物理化学变化有重要的影响。
53
2）螺型位错 screw dislocation
模型：滑移面//位错线。（位错线//晶体滑移方 向，位错线┻位错运动方向，晶体滑移方向┻位 错运动方向。） 分类：左螺型位错,右螺型位错。 左螺型位错和右螺型位错有着本质的区别。 无论位置如何摆放也不会改变其类型。 螺型位错特征：滑移方向//位错线

复合材料和纳米材料
1 复合材料
由两种或更多种不同材料组成，具有综合性 能优于单一材料。
2 纳米材料
具有纳米级尺寸的材料，具有特殊的电学、 磁学和光学性质造和航空航天等领域。
聚合物材料
用于塑料制品、纤维和包装材料等领域。
陶瓷材料
用于电子、玻璃和医疗器械等领域。
材料的晶体结构、晶格缺陷和晶界等对性能的影响。
2
特定结构的特定性能
不同结构的材料具有不同的力学、电学和热学性能。
3
性能优化
通过调整材料的结构来优化其性能，例如热处理和合金化。
基础金属和非金属材料
基础金属材料
如铁、铜、铝等，具有良好的导电性和导热性，广 泛用于电子和建筑领域。
非金属材料
如玻璃、塑料和陶瓷等，具有良好的绝缘性和耐腐 蚀性，在化工和医疗领域有重要应用。
复合材料
用于航空航天、运动器材和建筑领域。
材料科学的发展和未来趋势
1
新材料的发展
石墨烯、有机发光二极管等新材料的研究和应用。
2
可持续发展
可再生能源、环保材料和循环利用的发展。
3
智能材料的兴起
具有传感、响应和自修复功能的智能材料的研究。
总结和回顾
材料科学是一个广泛的领域，涵盖了各种材料和应用领域。掌握材料特征、结构与性能的关系对于材料科学的 发展至关重要。
材料科学基础-第1章
材料科学研究材料的特征、性能和应用。它是现代工程学的基础，涉及多个 领域，包括金属、聚合物、陶瓷、复合材料和纳米材料等。
材料的特征和分类
1 材料的特征
2 材料的分类
材料的密度、强度、导电性和导热性等特性。
金属、陶瓷、聚合物和复合材料等不同类型 的材料。

说明： a 指数意义：代表一组平行的晶面； b 0的意义：面与对应的轴平行； c 平行晶面：指数相同，或数字相同但正负号相反； d 晶面族：晶体中具有相同条件（原子排列和晶面间距完全相
同），空间位向不同的各组晶面。用{hkl}表示。 e 若晶面与晶向同面，则hu+kv+lw=0; f 立方晶系若晶面与晶向垂直，则u=h, k=v, w=l。
（2）晶面指数的标定 a 建立坐标系：确定原点（非阵点）、坐标轴和度量单位。 b 量截距：x,y,z。 c 取倒数：h’,k’,l’。 d 化整数：h,k,k。 e 加圆括号：(hkl)。 （最小整数？）
（2）晶面指数的标定
例：标定下列A,B,C面的指数。
(c) 2003 Brooks/Cole Publishing / Thomson Learning™
平移坐标原点：为了标定方便。
2.六方晶系的晶面指数和晶向指数
六方晶系的晶胞如图1-4所示，是边长为a，高为c的 六方棱柱体。
四轴定向：晶面符号一般写为（hkil），指数的排 列顺序依次与a轴、b轴、d轴、c轴相对应，其中a、b、d 三轴间夹角为120o，c轴与它1们垂直。它们之间的关系为： i=－（h＋k）。
晶面指数：结晶学中经常用（hkl）来表示一组平行晶面，称为晶 面指数。数字hkl是晶面在三个坐标轴（晶轴）上截距的倒数的互 质整数比。
晶向：点阵可在任何方向上分解为相互平行的直线组，结点 等距离地分布在直线上。位于一条直线上的结点构成一个晶 向。 同一直线组中的各直线，其结点分布完全相同，故其中任何 一直线，可作为直线组的代表。不同方向的直线组，其质点 分布不尽相同。 任一方向上所有平行晶向可包含晶体中所有结点，任一结点 也可以处于所有晶向上。
