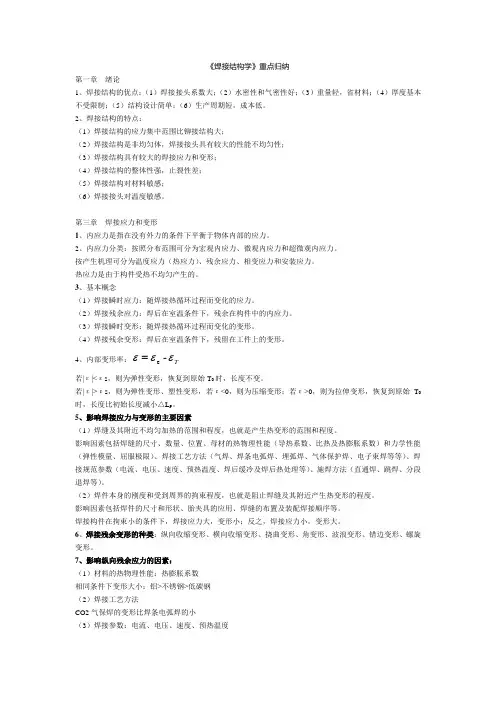

《焊接结构学》重点归纳第一章 绪论1、焊接结构的优点：（1）焊接接头系数大；（2）水密性和气密性好；（3）重量轻，省材料；（4）厚度基本不受限制；（5）结构设计简单；（6）生产周期短，成本低。

2、焊接结构的特点：（1）焊接结构的应力集中范围比铆接结构大；（2）焊接结构是非均匀体，焊接接头具有较大的性能不均匀性；（3）焊接结构具有较大的焊接应力和变形；（4）焊接结构的整体性强，止裂性差；（5）焊接结构对材料敏感；（6）焊接接头对温度敏感。

第三章 焊接应力和变形1、内应力是指在没有外力的条件下平衡于物体内部的应力。

2、内应力分类：按照分布范围可分为宏观内应力、微观内应力和超微观内应力。

按产生机理可分为温度应力（热应力）、残余应力、相变应力和安装应力。

热应力是由于构件受热不均匀产生的。

3、基本概念（1）焊接瞬时应力：随焊接热循环过程而变化的应力。

（2）焊接残余应力：焊后在室温条件下，残余在构件中的内应力。

（3）焊接瞬时变形：随焊接热循环过程而变化的变形。

（4）焊接残余变形：焊后在室温条件下，残留在工件上的变形。

4、内部变形率：T εεε-e =若|ε|<εs ，则为弹性变形，恢复到原始T 0时，长度不变。

若|ε|>εs ，则为弹性变形、塑性变形，若ε<0，则为压缩变形；若ε>0，则为拉伸变形，恢复到原始T 0时，长度比初始长度减小△L p 。

5、影响焊接应力与变形的主要因素（1）焊缝及其附近不均匀加热的范围和程度，也就是产生热变形的范围和程度。

影响因素包括焊缝的尺寸、数量、位置、母材的热物理性能（导热系数、比热及热膨胀系数）和力学性能（弹性模量、屈服极限）、焊接工艺方法（气焊、焊条电弧焊、埋弧焊、气体保护焊、电子束焊等等）、焊接规范参数（电流、电压、速度、预热温度、焊后缓冷及焊后热处理等）、施焊方法（直通焊、跳焊、分段退焊等）。

（2）焊件本身的刚度和受到周界的拘束程度，也就是阻止焊缝及其附近产生热变形的程度。

焊接结构生产工艺过程1. 简介焊接结构是一种将金属零件通过焊接工艺连接在一起的结构形式。

它具有连接牢固、成本低、生产效率高等优点，在工业生产中得到广泛应用。

本文将介绍焊接结构的生产工艺过程，包括焊接前准备、焊接工艺选择、焊接设备和焊接操作等内容。

2. 焊接前准备在进行焊接结构生产之前，需要进行一些必要的准备工作。

2.1 材料选择首先，需要根据焊接结构的要求选择合适的材料。

通常情况下，焊接结构所采用的材料应具有良好的焊接性能和力学性能，能够满足设计要求和使用环境的要求。

2.2 设计和制作焊接接头其次，根据焊接结构的设计要求，进行接头的设计和制作。

接头的设计应考虑到焊接过程中的应力分布和变形情况，合理选择接头形式和尺寸。

2.3 清洁和除锈在进行焊接之前，需要对焊接区域进行清洁和除锈处理，以确保焊接接头的质量。

清洁和除锈可以采用化学清洗、机械碰磨等方法进行。

3. 焊接工艺选择选择合适的焊接工艺对于焊接结构的质量和效率至关重要。

常用的焊接工艺包括手工电弧焊、气体保护焊、氩弧焊等。

3.1 手工电弧焊手工电弧焊是一种常用的焊接工艺，通过电弧产生高温，在焊接区域形成熔融池，然后使用焊条进行填充，形成焊缝。

手工电弧焊适用于焊接结构的小批量生产。

3.2 气体保护焊气体保护焊是一种在焊接过程中使用保护气体包裹焊接区域的焊接工艺，常用的保护气体有氩气、二氧化碳等。

气体保护焊的优点是焊缝质量好、成形美观，适用于对焊接质量要求较高的焊接结构。

3.3 氩弧焊氩弧焊是一种在焊接过程中使用纯氩气保护焊接区域的焊接工艺。

氩弧焊通常用于焊接薄壁结构和对焊接质量要求较高的材料，如不锈钢、铝合金等。

4. 焊接设备焊接设备是焊接结构生产中不可缺少的一部分。

常用的焊接设备有焊接机、焊枪、焊接切割机等。

4.1 焊接机焊接机是焊接结构生产中使用的电源设备，将电能转化为焊接工艺所需的电流和电压。

根据焊接工艺的不同，焊接机可以分为手动焊接机和自动焊接机。

《焊接结构学》重点归纳1. 焊接结构的优点：(1)焊接接头强度高；(2)焊接结构设计灵活性大；(3)焊接接头密封性好；(4)焊前准备工作简单；(5)易于结构的变更和改型；(6)焊接结构的成品率高•焊接结构的缺点：(1)存在较大的焊接应力和变形；(2)对应力集中敏感；(3)焊接接头的性能不均匀•2. 内应力：所谓内应力是指在没有外力的条件下平衡于物体内部的应力3. 内应力的分类：按其分布范围可分为三类：宏观内应力，微观内应力，超微观内应力•按其产生机理分类：热应力(温度应力),残余应力，相变应力，相变残余应力.*热应力是由于构件不均匀受热所引起的4. 焊接残余应力的分类：(1)纵向残余应力；(2)横向残余应力；(3)厚板中的残余应力；(4)拘束状态下焊接的内应力；(5)封闭焊缝引起的内应力；(6)相变应力.5. 纵向应力沿板材横截面上的分布表现为中心区域是拉应力，两边为压应力，拉应力和压应力在截面内平衡.6. 横向残余应力产生的直接原因是来自焊缝冷却时的横向收缩，间接原因是来自焊缝的纵向收缩.7. 焊接残余应力的影响:(1)内应力对静载强度的影响；(2)内应力对刚度的影响；(3)内应力对杆件受压稳定性的影响；(4)内应力对构件精度和尺寸稳定性的影响；(5)内应力对应力腐蚀开裂的影响.8. 焊接残余变形的分类:(1)纵向收缩变形；(2)横向收缩变形；(3)挠曲变形；(4)角变形；(5) 波浪变形；(6)错变变形；(7)螺旋形变形.9. 焊接变形的危害影响：(1)需要进行校正，耗工耗时；(2)比较复杂的变形的校正工作量可能比焊接工作量还要大，而有时变形太大，造成废品；(3)增加了机械加工工作量，同时也增加了材料消耗.焊接变形的出现还会影响构件的美观和尺寸精度，并且还可能降低结构的承载能力，引发事故.10. 纵向收缩引起的挠曲变形：当焊缝在构件中的位置不对称，即焊缝处于纵向偏心时，所引起的收缩力Ff是偏心的.因此，收缩力Ff不但使构件缩短，同时还造成构件弯曲.11. 焊缝对于整个构件的中性轴对称，并不意味着在组焊的过程中始终是对称的.因为，随着组焊过程的进行，构件的中性轴位置和截面惯性矩是变化的.这也意味着，通过变化组焊的顺序，有可能对挠曲变形进行调整.12. 波浪变形：薄板所承受的压应力超过某一临界值，就会出现波浪变形，或称为压曲失稳变形.13. 焊接错边：是指两被连接工件相对位置发生变化，造成错位的一种几何不完善性.产生原因：错边可能是装配不当造成的，也可能是由焊接过程造成的.焊接过程造成错边的主要原因之一是热输入不平衡；焊缝两侧的工件刚度的差异也会引起错边，刚度小的一侧变形位移较大，刚度大的一侧位移小，因而造成错边.14. 焊接残余应力的测量：1. 焊接残余应力的破坏性测量：(1) 单轴焊接残余应力的测量：①切条法；②弹性变形法.(2) 双轴焊接残余应力的测量：①切块法；②钻孔法；③盲孔法；④套孔法.(3) 三轴焊接残余应力的测量.2. 焊接残余应力的非破坏性测量：(1)X射线衍射法；(2)中子衍射法.3. 相似关系.15. 焊接残余应力与变形的调控措施：1. 调控焊接应力与变形的焊前措施：(1) 合理地选择焊缝的形状和尺寸•焊缝尺寸直接关系到焊接工作量、焊接应力和变形的大小•在保证结构承载能力的前提下，应遵循的原则是：尽可能使焊缝长度最短；尽可能使板厚小;尽可能使焊脚尺寸小；断续焊缝和连续焊缝相比，优先采用断续焊缝；角焊缝与对接焊缝相比,优先采用角焊缝以及复杂结构最好采用分部组合焊接(2) 尽量避免焊缝的密集与交叉•(3) 合理地选择肋板的形状并适当地安排肋板的位置，可以减少焊缝，提高肋板加固的效果•(4) 采用压形板来提高平板的刚性和稳定性，也可以减小焊接量和减小变形•(5) 联系焊缝可采用断续焊缝的形式以降低热输入总量(6) 预变形法或反变形法也是焊前需要考虑采用的重要措施之一2. 焊后调控焊接残余应力与变形的措施:(1)机械方法；(2)加热方法•3. 随焊调控焊接应力与变形的措施:(1)刚性固定法；(2)减小焊缝的热输入；(3)合理安排装配焊接的顺序；(4)预拉伸法；(5)焊时温差拉伸法；(6)随焊激冷法；(7)随焊碾压法；(8)随焊锤击法；(9)随焊冲击碾压法.16. 刚性固定法：这种方法是在没有反变形的情况下，通过将构件加以固定来限制焊接变形.这种方法只能在一定程度上减小挠曲变形，但可以防止角变形和波浪变形.17. 不均匀加热是导致产生焊接应力和变形的根本原因18. 火焰矫形：所谓火焰矫形，就是利用火焰局部加热时产生的压缩收缩变形使较长的金属在冷却后收缩，来达到矫正变形的目的.19. 火焰成形：利用火焰局部加热把平直的钢板弯曲成各种曲面，这种方法在生产上称为火焰成形或水火弯板.20. 接头一般可分为焊缝金属、熔合区、热影响区和母材四个组成部分.21. 焊接接头的力学性能与母材和焊缝二者之间的强度匹配有关，焊缝金属强度比母材强度高的称为高组配接头，比母材强度低的称为低组配接头.22. 焊缝的基本形式：(1)对接焊缝；(2)角焊缝.23. 对接焊缝开坡口的根本目的是为了焊透金属，以便确保接头的质量及经济性.坡口形式的选择主要取决于板材厚度、焊接方法和工艺过程24. 坡口形式：卷边；平对接；V形；U形；X形；K形.25. 坡口选择的考虑因素：(1)可焊到性或便于施焊；(2)降低焊接材料的消耗量；(3)坡口易加工;(4)减小或控制焊接变形.26. 坡口角度的大小与板厚和焊接方法有关，其作用是使电弧能深入根部使根部焊透.坡口角度越大，焊缝金属量越多，焊接变形也会增大，一般坡口角度选60°左右.27. 角焊缝按其截面形状分类：(1)平角焊缝；(2)凹角焊缝；(3)凸角焊缝；(4)不等腰角焊缝.按其承载方向分类：(1)焊缝与载荷相垂直的正面角焊缝；(2)与载荷相平行的侧面角焊缝；(3)与载荷倾斜的斜向角焊缝.28. 各种截面形状角焊缝的承载能力与载荷性质有关.静载时，如母材金属塑性良好，角焊缝的截面形状对承载能力没有显著影响；动载时，凹角焊缝比平角焊缝的承载能力高，凸角焊缝的最低.不等腰角焊缝，长边平行于载荷方向时，承受动载效果较好.29. 焊接接头的基本形式及特点：(1) 对接接头；特点：受力好，装配要求高.对接接头截面变化平缓，应力集中小，受力状态是各种接头中最好的.但是它的装配要求较高，如果两边母材上下错动，或间隙过大、过小都不行.(2) 搭接接头；特点：受力差，装配要求简单.搭接接头的特点刚好和对接接头相反，应力分布极不均匀，疲劳强度较低，但是它们的焊前准备工作及装配要求却很简单•(3) T形接头；特点：能承受各种方向的力和力矩，受力差，经济合算，疲劳强度高•T形接头是将互相垂直的被连接件用角焊缝连接起来的接头(4) 角接接头.两板件端面构成为直角的焊接接头称为角接接头•角接接头多用于箱形构件上•30. 焊接接头产生应力集中的原因:(1)焊缝中存在工艺缺陷；(2)焊缝外形不合理;(3)焊接接头设计不合理•31. 焊接接头产生应力集中的位置及减小应力集中措施：(1) 对接接头：［余高，过渡圆弧］由于余高造成了构件表面不平滑，在焊缝与母材金属的过渡处引起应力集中•措施:采用削平余高或增大过渡圆弧半径的措施来降低应力集中•在实际生产中只要我们保证焊缝熔透；减小加厚高，使焊缝向母材过渡平顺；提高装配质量，减小焊接错边;选用合适的焊接规范和坡口形式，减小角变形就可以有效的控制对接接头造成的应力集中•*对接接头应力集中min;搭接接头应力集中max.对接接头是最好的接头形式，不但静载可靠而且疲劳强度也较高.⑵T形(十字)接头：未开坡口(角):焊缝根部和焊趾处；开坡口(对):余高，过渡圆弧.措施: 开坡口焊透或采用深熔焊接方法进行焊接•(3)搭接接头：①正面角焊缝：焊根和焊趾•为了减少弯曲应力，两条正面角焊缝之间的距离应不小于板厚的4倍•②侧面角焊缝：最大应力在两端，中部应力最小，而且焊缝较短时，应力分布较为均匀，焊缝较长时，应力分布不均匀的程度就更大•因此，采用过长的侧面角焊缝将使应力集中增加，这是不合理的.一般规范规定侧面角焊缝长度不得大于50K・③联合角焊缝：在设计搭接接头时，如增添正面角焊缝，不但可以改善应力分布，还可以缩短搭接长度•④盖板接头：靠近侧面角焊缝的部位应力最大，远离焊缝并在构件的轴线位置上应力最小•增添正面角焊缝连接的盖板接头，其各横截面正应力的分布得到明显改善，应力集中大大降低•⑤斜向角焊缝：当焊脚尺寸K相同时，正面角焊缝的单位长度强度比侧面焊缝的高，斜向角焊缝的单位长度强度介于上述两种焊缝强度之间措施:采用联合角焊缝的搭接接头，不但可以改善应力分布还可以缩短搭接长度•32・各种接头电弧焊后，都有不同程度的应力集中•实践证明，并不是在所有情况下应力集中都影响强度•当材料具有足够的塑性时，结构在静载破坏之前就有显著的塑性变形，应力集中对其强度无影响•33・焊点排数多于3排是不合理的，因为多于3排后，再增加焊点排数并不能明显增加承载能力. 34・工作焊缝：该焊缝与被连接的元件是串联的，承担着传递全部载荷的作用，即焊缝一旦断裂，结构就立即失效，这种焊缝称为工作焊缝•35・联系焊缝：该焊缝与被连接的元件是并联的，它仅传递很小的载荷，主要起元件之间相互联系的作用，即焊缝一旦断裂，结构不会立即失效，这种焊缝称为联系焊缝•36・影响金属脆性断裂的主要因素：外因：应力状态；温度条件；加载速度.内因:材料状态.(1) 应力状态的影响：物体在受外载时，不同截面上产生不同的正应力b和切应力T •在主平面上作用有最大应力b max，与主平面成45 °的平面上作用有最大切应力T max. b max，T max及其比T max/ b max与加载方式有关•当切应力达到屈服强度时，产生塑性变形，达到剪断抗力时，产生剪断.当正应力达到正断抗力时，产生正断,断口与(T max垂直.如果在(T max未达到正断抗力前,T max先达到屈服强度,则产生塑性变形，形成延性断裂.如果在T max达到屈服强度前,b max首先达到正断抗力则发生脆性断裂；(2) 温度的影响：随着温度的降低，破坏方式从塑性破坏变为脆性破坏.这是因为随着温度的降低,发生解理断裂的危险性增大，材料的剪切屈服限增大，而正断抗力相对不变；(3) 加载速度的影响：提高加载速度能促使材料脆性破坏，其作用相当于降低温度.原因是钢的剪切屈服限不仅取决于温度，而且取决于加载速率，或者说还取决于应变速率.随着应变速率的提高，T T提高而SoT基本不变；(4) 材料状态的影响：①厚度的影响：厚板在缺口处容易形成三轴拉应力，使材料变脆；②冶金因素；③晶粒度的影响：晶粒越细，转变温度越低；④化学成分的影响：钢中的C N O H S P增加钢的脆性；另一些元素如Mn Ni、Cr、V,加入适量有助于减少钢的脆性.37. 焊接过程给焊接接头带来的影响:(1)应变时效引起的局部脆性；(2)金相组织改变对脆性的影响；(3)焊接缺陷的影响；(4)角变形和错边的影响；(5)残余应力和塑性变形的影响；38. 在焊接接头中，角变形和错边都会引起附加弯曲应力，因此对结构脆性破坏有影响，尤其是对塑性较低的高强度钢，更是如此.角变形越大，破坏应力越低.为了改善熔合线处的应力集中系数以提高韧性，有人提出在熔合线上再堆焊一层”防裂焊缝".39. 预防焊接结构脆性断裂的措施：(1) 正确选用材料：[一般地说，应使所选用的钢材和焊接用填充金属保证在使用温度下具有合格的缺口韧性，其含义是:1)在结构工作条件下，焊缝、热影响区、熔合线的最脆部位应有足够的抗开裂性能，母材应具有一定的止裂性能；2)随着钢材强度的提高，断裂韧度和工艺性一般都有所下降，因此不宜采用比实际需要强度更高的材料，特别不应该单纯追求强度指标，而忽视其他性能.]①按照缺口韧性和试验检验材料:一般是根据冲击韧性值来决定；②用断裂韧度评定材料.(2) 采用合理的焊接结构设计：①尽量减少结构或焊接接头部位的应力集中；②尽量减小结构刚度，降低应力集中和附加应力的影响；③不采用过厚的截面；④重视附件或不受力焊缝的设计；⑤减小和消除焊接残余拉伸应力的不利影响.40. 影响焊接接头疲劳强度的因素:(1)应力集中的影响；(2)近缝区金属性能变化的影响;(3)残余应力的影响；(4)缺陷的影响;(5)材料的影响；(6)材料表面状态.41. 焊接缺陷对疲劳强度的影响与缺陷的种类、尺寸、方向和位置有关.42. 焊接缺陷的影响：平面类型缺陷比带圆角的缺陷影响大；表面缺陷比内部缺陷影响大；与作用力方向垂直的平面缺陷的影响比其他方向的大；位于残余拉应力场内的缺陷的影响比在残余压应力场内的大；位于应力集中区的缺陷的影响比在均匀应力场中同样缺陷影响大.由于不同的材料具有不同的缺口敏感性，同样尺寸的缺陷对不同材料焊接结构的疲劳强度的影响并不相同.随着未焊透的增加，疲劳强度迅速下降.43. 提高焊接接头疲劳强度的措施：(1)降低应力集中：①采用合理的结构形式，减少应力集中；②尽量采用应力集中系数小的焊接接头形式；③当采用角焊缝时须采取综合措施；④通过开缓和槽使力线绕开焊缝的应力集中处；⑤用表面机械加工的方法，消除焊缝及其附近的各种刻槽；⑥采用电弧TIG或等离子束整形的方法.(2) 调整残余应力场：①整体处理：整体退火；超载预拉伸.②局部加热处理：使关键部位的残余拉应力转化为压应力，方法是局部加热，局部爆炸，碾压，锤击焊道等•③预先超载•(3) 改善材料的表面性能：表面强化处理：小轮挤压，锤击焊道；喷丸处理.(4) 特殊保护措施：缺口表面涂敷，防腐蚀.44. 对接接头的应力集中系数小，因而疲劳强度高，应当尽量选用［优先］.尽量少采用角焊缝•焊缝形状应平缓过渡•接头选取顺序：对接接头T十字接头(开坡口焊透)T十字接头(未开坡口) T正面搭接接头T侧面搭接接头•45. 塑性好的材料是否一定出现韧性断裂？不会出现脆性断裂吗？。

焊接强度及结构范文
一、焊接结构
焊接结构是指采用焊接方式实现的结构，焊接结构有许多种，主要包括金属焊接结构、石墨焊接结构、木质焊接结构等。

这些结构可以分为三类：一类是单块结构，也就是从多个材料件预制粘合装配成型，可以用一个焊接点把它们连接起来；第二类是多块结构，它们使用多个连接点将多个材料件连接在一起；第三类是复杂结构，它们使用多个焊接点将多个关节、杆件和构件组合成一个完整的结构。

二、焊接强度
焊接强度是指焊接结构在外力作用下所能承受的最大力的强度，它是由焊接接合处的材料件组成的部分焊缝质量决定的。

焊接强度的大小一般取决于材料的抗拉强度、抗压强度、刚度、塑性、热膨胀系数等性质，以及焊缝的位置和尺寸、焊接条件、焊接工艺、残余应力的大小等因素。

外力作用下，材料件及焊接结构在拉力、压力等操作作用下的变形有时可能导致焊接强度的下降。

为了提高焊接结构的强度，除需要采用优质的焊材外，还要采取合理的焊接工艺设计及工艺技术措施，以达到良好的焊接性能。

三、焊接工艺设计技术措施
（1）熔深、滴深对焊接强度有显著影响。

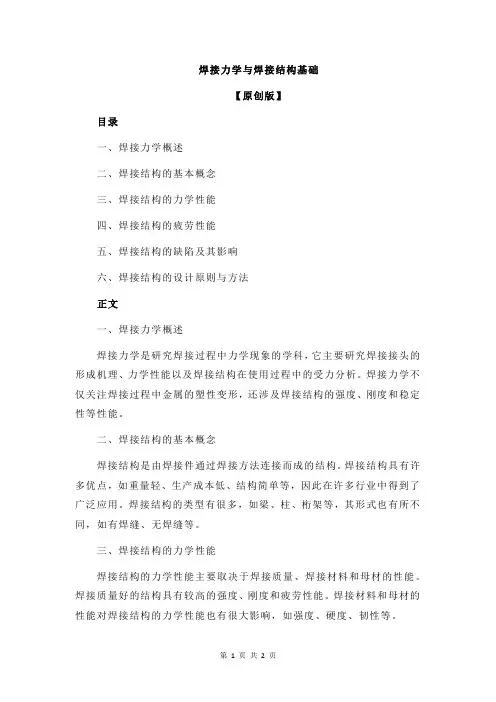

焊接力学与焊接结构基础【原创版】目录一、焊接力学概述二、焊接结构的基本概念三、焊接结构的力学性能四、焊接结构的疲劳性能五、焊接结构的缺陷及其影响六、焊接结构的设计原则与方法正文一、焊接力学概述焊接力学是研究焊接过程中力学现象的学科，它主要研究焊接接头的形成机理、力学性能以及焊接结构在使用过程中的受力分析。

焊接力学不仅关注焊接过程中金属的塑性变形，还涉及焊接结构的强度、刚度和稳定性等性能。

二、焊接结构的基本概念焊接结构是由焊接件通过焊接方法连接而成的结构。

焊接结构具有许多优点，如重量轻、生产成本低、结构简单等，因此在许多行业中得到了广泛应用。

焊接结构的类型有很多，如梁、柱、桁架等，其形式也有所不同，如有焊缝、无焊缝等。

三、焊接结构的力学性能焊接结构的力学性能主要取决于焊接质量、焊接材料和母材的性能。

焊接质量好的结构具有较高的强度、刚度和疲劳性能。

焊接材料和母材的性能对焊接结构的力学性能也有很大影响，如强度、硬度、韧性等。

四、焊接结构的疲劳性能焊接结构的疲劳性能是指在交变载荷作用下，焊接结构能承受一定次数的循环加载而不破坏的能力。

焊接结构的疲劳性能受到很多因素的影响，如焊接质量、焊接结构形式、载荷类型等。

为了提高焊接结构的疲劳性能，需要采取一定的设计措施和工艺方法。

五、焊接结构的缺陷及其影响焊接结构在焊接过程中可能会产生一些缺陷，如焊缝裂纹、气孔、夹杂等。

这些缺陷会对焊接结构的力学性能产生不良影响，如降低强度、刚度，加剧疲劳损伤等。

因此，在焊接过程中要尽量减少缺陷的产生，以保证焊接结构的使用性能。

六、焊接结构的设计原则与方法焊接结构的设计原则主要包括以下几点：保证结构的强度、刚度和稳定性；尽量简化结构形式，降低生产成本；考虑焊接变形和残余应力的影响；遵循材料力学和焊接力学的基本规律。

焊接结构的设计方法主要包括经验法、解析法和数值法等。

经验法是根据实际工程经验进行设计的方法，适用于简单的焊接结构；解析法是通过力学方程求解焊接结构问题的方法，适用于复杂的焊接结构；数值法是利用计算机模拟焊接结构的力学性能，可以更精确地预测焊接结构的性能。

焊接结构课程设计一、教学目标本课程的教学目标是使学生掌握焊接结构的基本理论、方法和相关技术，培养学生具备焊接结构的设计、制造和检验能力。

具体目标如下：1.知识目标：（1）了解焊接结构的定义、分类和应用领域；（2）掌握焊接原理、焊接工艺和焊接方法；（3）熟悉焊接结构的应力分析、变形控制和质量检验。

2.技能目标：（1）能够根据工程需求选择合适的焊接工艺和方法；（2）具备焊接结构设计和制造的基本能力；（3）掌握焊接质量检验的方法和技巧。

3.情感态度价值观目标：（1）培养学生的创新意识和团队合作精神；（2）增强学生对焊接技术的兴趣和热情；（3）培养学生对工程安全和质量的重视。

二、教学内容本课程的教学内容主要包括以下几个方面：1.焊接结构的基本概念和分类；2.焊接原理和焊接工艺；3.焊接方法及其应用；4.焊接结构的应力分析与变形控制；5.焊接质量检验与评估。

具体安排如下：第1周：焊接结构的基本概念和分类；第2周：焊接原理和焊接工艺；第3周：焊接方法及其应用；第4周：焊接结构的应力分析与变形控制；第5周：焊接质量检验与评估。

三、教学方法为了实现课程目标，我们将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握焊接结构的基本理论和方法；2.案例分析法：通过分析实际案例，使学生了解焊接结构的实际应用和问题解决；3.实验法：通过实验操作，使学生掌握焊接工艺和质量检验方法；4.讨论法：通过小组讨论，培养学生的团队合作精神和创新意识。

四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的焊接结构教材；2.参考书：提供相关的焊接技术书籍，供学生拓展阅读；3.多媒体资料：制作课件、视频等多媒体资料，丰富教学手段；4.实验设备：准备齐全的焊接设备和材料，为学生提供实践操作的机会。

五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：通过课堂参与、提问和讨论等方式，评估学生的学习态度和积极性；2.作业：布置适量的作业，评估学生的理解和应用能力；3.考试：进行期中和期末考试，评估学生对课程知识的掌握程度。

焊接结构的生产工艺流程焊接是一种常用的金属连接工艺，广泛应用于制造业中的结构件、设备、管道等领域。

焊接结构的生产工艺流程包括以下步骤：1. 设计和准备工作在进行焊接结构的生产之前，需要进行设计和准备工作。

这包括确定焊接结构的尺寸、形状和材料等参数，并绘制详细的图纸。

还需要准备好所需的焊接设备、材料和工具。

2. 材料准备和加工在进行焊接之前，需要对焊接材料进行准备和加工。

要对焊件进行清洁处理，去除表面的油污、氧化物等杂质，以保证焊接质量。

然后根据设计要求，对焊件进行切割、钻孔、折弯等加工操作。

3. 焊缝准备在进行焊接之前，还需要对焊缝进行准备。

根据设计要求，在焊件上标记出焊缝位置和尺寸。

然后使用切割机、磨削机等设备对焊缝边缘进行整形和倒角，以提高焊接质量。

4. 焊接设备设置和调试在进行焊接之前，需要对焊接设备进行设置和调试。

要选择合适的焊接方法和设备，如手工电弧焊、气体保护焊等。

然后根据焊接材料的种类和厚度，调整焊接电流、电压、速度等参数，以确保焊接质量。

5. 焊接操作在进行实际的焊接操作时，需要根据设计要求和工艺规程进行操作。

要将焊枪或电极与工件正确连接，并将焊丝或电极插入设备中。

在保护气体的作用下，通过控制电流、电压和速度等参数，将熔化的金属填充到焊缝中，并形成均匀、牢固的焊缝。

6. 焊后处理完成焊接后，还需要进行一些必要的焊后处理工作。

要对焊缝进行清理和修整，去除可能存在的气孔、夹杂物等缺陷。

然后使用刮刀、锉刀等工具对焊缝表面进行打磨和抛光，使其更加光滑平整。

对焊接结构进行除锈、防腐等处理，以提高其耐久性和美观度。

7. 检验和质量控制在焊接结构的生产过程中，需要进行检验和质量控制，以确保焊接质量符合要求。

这包括对焊缝进行目视检查、尺寸测量、无损检测等。

还需要进行焊接工艺评定和焊工资格认证等工作，以保证焊接质量的可靠性和稳定性。

8. 焊接结构的后续处理完成焊接结构的生产后，还需要进行一些后续处理工作。

焊接结构的基本类型及组成元件焊接结构是指通过焊接工艺将多个零部件或构件连接起来形成的整体结构。

根据焊接方式和构件形状的不同，焊接结构可以分为多种类型。

本文将介绍焊接结构的基本类型及其组成元件。

一、焊接结构的基本类型1. 焊接角接结构：焊接角接结构是指将两个构件以一定的角度焊接在一起的结构形式。

常见的焊接角接结构有直角接、斜角接等。

2. 焊接对接结构：焊接对接结构是指将两个构件的端部或边缘部分直接对接后进行焊接的结构形式。

常见的焊接对接结构有对接接头、对接缝等。

3. 焊接搭接结构：焊接搭接结构是指将两个构件的搭接部分进行焊接的结构形式。

常见的焊接搭接结构有搭接接头、搭接焊缝等。

4. 焊接T型接结构：焊接T型接结构是指将一个构件的横截面与另一个构件的表面形成的T型接口进行焊接的结构形式。

5. 焊接角焊接结构：焊接角焊接结构是指将一个构件的角部与另一个构件的平面或弯曲部分进行焊接的结构形式。

二、焊接结构的组成元件1. 焊缝：焊缝是焊接过程中形成的连接部分，是由焊接材料熔化并与母材相结合形成的。

焊缝的形状和尺寸对焊接结构的强度和密封性有着重要影响。

2. 焊接接头：焊接接头是指构件在焊接过程中相互连接的部分。

常见的焊接接头有对接接头、搭接接头、角接头等。

3. 焊接材料：焊接材料是指用于焊接的填充金属或非金属材料。

常见的焊接材料有焊条、焊丝、焊剂等。

4. 焊接设备：焊接设备是进行焊接工艺的工具和设备。

常见的焊接设备有焊接电源、焊接机械臂、焊接工作台等。

5. 焊接工艺：焊接工艺是指进行焊接操作的一系列方法和步骤。

常见的焊接工艺有手工电弧焊、气体保护焊、激光焊接等。

6. 焊接质量检测：焊接质量检测是对焊接结构进行质量评估和检验的过程。

常见的焊接质量检测方法有可视检测、射线检测、超声波检测等。

7. 焊接热影响区：焊接热影响区是焊接过程中母材发生热变形和组织结构改变的区域。

焊接热影响区对焊接结构的强度和耐腐蚀性有一定影响。

焊接结构设计的基本要求和基本原则1.强度要求：焊缝必须能够承受设计荷载，在额定载荷下不应产生变形、塑性破坏或断裂。

2.刚度要求：焊接结构的变形应受到控制，以确保结构的稳定性和使用性能。

3.耐久性要求：焊接结构应能够耐受外界环境的侵蚀、震动、振动等因素，保持设计寿命。

4.适应性要求：焊接结构要能够适应不同的工艺要求和施工条件，满足安装、运输和维护的需求。

5.安全性要求：焊接结构应符合安全设计规范，减少事故和潜在风险。

1.材料选择：应选用适用于具体焊接结构的材料，具备良好的焊接性能、力学性能和耐久性。

2.焊缝设计：焊缝的选择和设计应符合强度和刚度要求，考虑接触应力、应力集中和蠕变等因素。

3.焊接工艺：应根据焊接结构的要求选择合适的焊接工艺，确保焊缝质量，并避免热影响带的形成。

4.结构布局：焊接结构的布局应合理、紧凑，减少焊接长度和次数，提高生产效率。

5.质量控制：应对焊接结构进行质量控制，包括焊接材料的选择、预处理和检测，以及焊接工艺参数的调整和监测。

6.工作环境：焊接结构的设计应考虑到工作环境的特殊要求，如高温、低温、腐蚀等，选择合适的材料和相应的保护措施。

在具体的焊接结构设计中，还需要考虑以下因素：1.加工性：焊接结构的形状和尺寸应符合加工要求，便于操作和施工。

2.外观效果：焊接结构应具备良好的外观效果，减少焊接缺陷和瑕疵。

3.经济性：焊接结构的设计应尽可能减少材料的消耗和加工成本，提高生产效率和经济效益。

综上所述，焊接结构设计的基本要求和基本原则旨在确保焊接结构的安全、稳定和耐久，以及提高生产效率和经济效益。

设计师应考虑材料选择、焊缝设计、焊接工艺等因素，并根据工作环境和特殊要求进行合理布局和质量控制。

通过严格遵循这些原则和要求，能够使焊接结构具备合适的强度、刚度和耐久性，满足实际工程应用的需求。

焊接结构生产流程和工艺方法焊接结构生产的工艺过程，根据产品的技术要求、形状和尺寸的差异而有所不同，并巨工厂中现有的设备条件和生产技术管理水平对产品工艺过程的制订也有一定的影响。

但从总体分析，按照工艺过程中各工序的内容以及相互之间的关系，各工艺过程都有着大致相同的生产流程，如图1所示。

图1.焊接结构生产流程1、生产组织与准备生产组织与准备工作对生产效率和产品质量的提高起着基本保证作用，它包括以下几方面的内容：（1）技术准备焊接结构生产的准备工作是整个制造工艺过程的开始。

它包括了解生产任务，审查（重点是工艺性审查）并熟悉结构图样，了解产品技术要求，在进行工艺分析的基础上，制定全部产品的工艺流程，进行工艺评定，编制工艺规程及全部工艺文件、质量保证文件，订购金属材料和辅料，编制用工计划（以便着手进行人员调整与培训）、能源需用计划（包括动力、水、压缩空气等），根据需要定购或自行设计，制造、装配焊接设备和装备，根据工艺流程的要求，对生产面积进行调整和建设等。

生产的准备工作很重要，做得越细致，越完善，未来组织生产就越顺利，生产效率越高，质量越好。

（2）物质准备根据产品加工和生产工艺要求，订购原材料、焊接材料以及其他辅助材料，并对生产中的焊接工艺设备、其他生产设备和工装夹具、量具进行调配、购置、设计、制造或维修。

材料库的主要任务是材料的保管和发放，它对材料进行分类、储存和保管并按规定发放。

材料库主要有两种，一是金属材料库，主要存放保管钢材；二是焊接材料库，主要存放焊丝、焊剂和焊条。

2、备料加工备料加工是指钢材的焊前加工过程，即对制造焊接结构的钢材按照工艺要求进行的一系列加工。

备料加工一般包括以下内容：（1）原材料准备将钢材（板材、型材或管材）进行验收、分类储存、发放。

发放钢材应严格按生产计划提出的材料规格与需要量执行。

（2）材料预处理其目的是为基本元件的加工提供合格的原材料，包括钢材的矫平、矫直、除锈、表面防护处理、预落料等工序。

简述焊接结构的特点
焊接是一种将材料连接在一起的工艺，通过加热和加压使材料融合在一起。

焊接结构具有以下特点：
1. 强度高：焊接结构通常比其他连接方式具有更高的强度。

这是因为在焊接过程中，材料被加热到高温，使其软化并融合在一起，形成了一个坚固的连接。

2. 密封性好：焊接结构可以提供良好的密封性，防止气体、液体或其他物质泄漏。

这是因为焊接过程中，材料被加热并融合在一起，形成了一个连续的密封界面。

3. 节省材料：与其他连接方式相比，焊接可以节省材料。

这是因为焊接不需要使用额外的连接件，如螺栓、螺母等，因此可以减少材料的使用量。

4. 可加工性好：焊接结构可以通过切割、弯曲、压制等方式进行加工，以满足不同的设计要求。

5. 可靠性高：焊接结构通常比其他连接方式更可靠。

这是因为焊接过程中，材料被加热并融合在一起，形成了一个坚固的连接，不易松动或失效。

总的来说，焊接结构具有强度高、密封性好、节省材料、可加工性好、可靠性高等特点，因此在许多领域得到了广泛的应用，如航空航天、汽车制造、建筑、机械制造等。

焊接结构的优点和存在的问题
焊接结构的优点：
1. 强度高：焊接结构可以实现金属材料的连续性连接，使得整体结构具有较高的强度和刚度。

2. 质量轻：相比于其他连接方式，焊接结构可以减少连接部分的重量和体积，提高结构的负荷承受能力。

3. 造价低：焊接结构不需要额外的连接件，可以减少材料的使用量和工艺流程，降低成本。

4. 可靠性高：焊接结构具有较高的连接强度和稳定性，可以在各种复杂工况下保持稳定运行。

5. 高效性：焊接结构的制作过程简单，可以提高生产效率。

焊接结构存在的问题：
1. 焊缺陷：焊接结构容易出现焊接缺陷，比如焊缝内的气孔、夹渣等，影响焊接接头的强度和密封性。

2. 可维修性差：焊接结构一旦出现故障，往往需要重新焊接或更换整个焊接接头，维修过程繁琐且耗时。

3. 应力集中：焊接结构中的焊接接头会导致应力集中，容易产生疲劳破坏和裂纹，降低结构的使用寿命。

4. 动态载荷下的性能：焊接结构在受到动态载荷作用时，容易发生振动和共振，对结构稳定性和安全性产生影响。

5. 难以检测：焊接结构内部缺陷难以通过非破坏性检测方法准确地检测和评估，不易发现潜在的问题。
