钢结构焊接质量检验标准钢结构焊接质量检验标准一、引言钢结构焊接质量检验标准旨在确保钢结构焊接质量符合相关标准和规范要求，并提供了详细的检验方法和程序。
该标准适合于各类钢结构焊接工程的施工过程和质量控制，确保焊接接头的强度、密封性和耐久性达到设计要求。
二、术语及定义1. 钢结构焊接：在钢结构元件上采用熔化电弧焊接的方式进行连接。
2. 焊缝分类：根据焊接部位和焊缝形状进行分类，如矩形焊缝、T 型焊缝等。
3. 焊接工艺评定：确认焊接工艺的技术文件和程序符合标准和要求。
4. 焊接接头：由熔化金属形成的连接节点，包括焊缝和热影响区。
5. 可视检查：通过目视观察焊接接头的质量，检查焊缝的缺陷和变形情况。
6. 放射检测：利用射线或者射线线组对焊接接头进行缺陷检测。
7. 弯曲试验：对焊接接头进行弯曲试验，评估其强度和韧性。
8. 焊接质量等级：根据检验结果和焊接质量要求，将焊接接头划分为不同的质量等级。
三、焊接质量控制要求1. 焊接工艺评定：对每种焊接工艺进行评定，包括焊接参数、焊接材料和设备要求等。
2. 焊工资质要求：明确焊工的资质要求，包括技术证书、经验和培训记录等。
3. 作业环境要求：确保焊接作业环境符合安全卫生标准，包括通风、防火措施等。
4. 材料质量要求：确保焊接材料的质量符合标准要求，包括焊条、焊丝等。
5. 检验设备要求：使用符合标准要求的检验仪器和设备，如放射检测仪、超声波检测仪等。
四、焊接质量检验程序1. 准备工作：对焊接接头进行前处理，包括清洁、除锈、装配等。
2. 检验计划制定：根据焊接接头的类型和要求制定检验计划，包括检验方法和检验位置。
3. 可视检查：对焊缝进行可视检查，包括检查焊缝的完整性、尺寸和外观质量等。
4. 放射检测：对焊接接头进行放射检测，发现焊缝内部的缺陷，如气孔、夹杂物等。
5. 弯曲试验：对焊接接头进行弯曲试验，评估其强度和韧性。
6. 拆除试样：根据检验要求，拆除部份焊接接头作为试样进行检验。
钢结构现场焊接专篇1.钢结构焊接1.1柱柱对接焊接1.1.1材料：焊丝、焊条、衬板、耳板。
1.1.2工具：电焊机、角磨机、加热器。
1.1.3工序：坡口开设→对接固定→清理焊接面→预热处理→对称施焊→清理。
1.1.4工艺方法：在工厂对上节柱下口开设45°（-5°，+10°）坡口，内口点焊不小于6mm厚衬板。
上节柱、下节柱通过柱侧对边耳板对接固定。
焊前对坡口清理打磨，去除铁锈及油污等。
采用火焰或电加热器对焊接坡口上下1.5倍板厚且不小于100mm范围进行预热。
焊接采用对称焊接，焊接方式、参数、方向均一致，每条焊缝分层焊接，每层连续不间断焊完，每层接茬应错开间距不小于50mm。
每层焊完后清理焊缝表面，再进行下一层焊接，焊缝完成后清理飞溅。
1.1.5控制要点：拼接间隙、对称焊接、焊缝接茬。
1.1.6质量要求：焊缝均匀、平直、饱满，成形美观。
焊缝余高0～3mm。
1.2梁柱对接焊接1.2.1材料：焊丝、焊条、衬板。
1.2.2工具：电焊机、角磨机。
1.2.3工序：梁、柱固定→衬板安装→清理焊接面→下翼缘焊接→上翼缘焊接→清理。
1.2.4工艺方法：梁柱采用栓焊连接时，先安装高强度螺栓，完成初拧；梁柱采用全焊接连接时，焊前梁柱应临时固定牢靠。
梁端上下翼缘板上口宜开设45°（-5°，+10°）坡口，焊接前安装不小于6mm厚衬板，衬板两端宽出翼缘尺寸不小于50mm，兼做引、熄弧板。
焊前对坡口清理打磨，去除铁锈及油污等。
同一根梁两端不能同时焊接，一端焊接顺序为下翼缘、上翼缘、腹板，上下翼缘板焊接方向相反。
每条焊缝分层焊接，每层焊完后清理焊缝表面，再进行下一层焊接，焊缝完成后清理飞溅，去除衬板，用角磨机打磨平整。
1.2.5控制要点：焊接顺序、焊接方向、焊接参数。
1.2.6质量要求：焊缝均匀、平直、饱满，成形美观。
焊缝余高0～3mm。
1.3球杆对接焊接1.3.1材料：焊条、焊丝、衬环。
钢结构焊接方法钢结构焊接是一种常见的连接技术，广泛应用于各种建筑和工业领域。
正确选择和应用适当的焊接方法对保证焊缝质量至关重要。
本文将介绍几种常见的钢结构焊接方法，包括电弧焊、气体保护焊和激光焊。
1. 电弧焊电弧焊是一种常用的钢结构焊接方法，使用电弧产生高温来熔化金属并形成焊缝。
根据电弧介质的不同，电弧焊又可分为手工电弧焊、埋弧焊和气氛保护焊。
手工电弧焊是最基本的焊接方法，操作简便灵活。
焊工手持电弧焊枪，通过调节电流大小和焊接速度来控制焊接质量。
埋弧焊使用特殊的焊接设备，将焊丝和焊接电弧埋在焊接材料下方，形成焊缝。
埋弧焊比手工焊具有更高的熔化效率和焊缝成型质量。
气氛保护焊是在焊接过程中使用气体保护环境，防止焊缝受氧化和污染。
常用的气氛保护焊方法有氩弧焊和二氧化碳保护焊。
氩弧焊适用于不锈钢和铝合金的焊接，而二氧化碳焊适用于碳钢的焊接。
2. 气体保护焊气体保护焊是一种常见的钢结构焊接方法，通过在焊接过程中以惰性气体或活性气体保护焊缝，防止氧气和其他杂质的污染。
常用的气体保护焊方法有氩弧焊和CO2焊。
氩弧焊使用纯氩气或氩气与其他惰性气体的混合气体作为保护气体。
该方法适用于对焊缝质量要求较高的焊接作业，如船舶、汽车制造等。
CO2焊使用纯二氧化碳作为保护气体，成本较低且效率高。
常用于焊接碳钢结构，如建筑和桥梁。
3. 激光焊激光焊是一种高精度的钢结构焊接方法，使用激光束产生的高能量来熔化和连接金属材料。
激光焊具有焊缝狭窄、热影响区小等优点，适用于对焊接精度要求较高的领域，如航空航天和微电子制造业。
总结：钢结构焊接是连接钢材的关键技术之一。
本文介绍了几种常见的钢结构焊接方法，包括电弧焊、气体保护焊和激光焊。
在选择和应用不同的焊接方法时，需要充分考虑焊接材料的性质、焊接质量要求和工艺条件等因素。
通过正确选择和控制焊接方法，可以确保焊缝的质量和工程的可靠性。
钢结构的焊接形式钢结构是一种广泛应用于建筑和桥梁等领域的结构形式，其焊接方式对于结构的稳定性和安全性有着重要的影响。
本文将从焊接方法、焊接材料和焊接工艺等方面介绍钢结构的焊接形式。
一、焊接方法钢结构的焊接方法主要包括手工电弧焊、埋弧焊和自动焊等。
手工电弧焊是最常用的焊接方法，它使用电弧将焊条与工件熔化并连接在一起。
埋弧焊是一种高效率的焊接方法，它通过在焊缝中嵌入焊条，使电弧在焊缝中燃烧，从而实现焊接。
自动焊是一种机器人化的焊接方法，它能够实现高速、高质量的焊接，提高了工作效率和焊接质量。
二、焊接材料钢结构的焊接材料主要包括焊条和焊丝。
焊条是一种用于手工电弧焊的焊接材料，它由焊芯和焊剂组成，能够提供熔化金属和保护气体。
焊丝是一种用于埋弧焊和自动焊的焊接材料，它能够提供熔化金属和保护气体，同时具有高强度和良好的焊接性能。
选择合适的焊接材料对于保证焊接质量和结构强度至关重要。
三、焊接工艺钢结构的焊接工艺包括预热、焊接顺序和焊接参数等。
预热是为了减少焊接应力和避免冷裂纹的产生，通常在焊接前对工件进行加热处理。
焊接顺序是指按照一定的顺序对焊缝进行焊接，以保证焊接质量和结构的稳定性。
焊接参数包括焊接电流、焊接电压、焊接速度和焊接温度等，这些参数的选择对于焊接质量和焊接速度有着重要的影响。
四、焊接质量控制钢结构的焊接质量控制是保证结构安全和可靠运行的重要环节。
焊接质量控制包括焊接工艺的控制、焊接过程的监测和焊缝的检验等。
焊接工艺的控制要求严格按照规范和标准进行操作，确保焊接质量符合要求。
焊接过程的监测可以通过焊接参数的实时监测和焊接质量的在线检测来实现，及时发现并纠正焊接过程中的问题。
焊缝的检验主要包括目视检查、尺寸检查和无损检测等，以确保焊缝的质量和完整性。
总结起来，钢结构的焊接形式涉及焊接方法、焊接材料、焊接工艺和焊接质量控制等方面。
正确选择适合的焊接方法和焊接材料，合理控制焊接工艺和质量，能够保证钢结构的焊接质量和结构的稳定性，提高结构的安全性和可靠性。
钢结构焊接工程技术交底一、工程概述钢结构焊接工程是指在建造、桥梁、船舶等工程中，使用焊接方法将钢材连接起来，形成稳定的结构。
本文将详细介绍钢结构焊接工程的技术交底内容。
二、工程要求1. 焊接材料：使用符合国家标准的焊接材料，包括焊条、焊丝等。
2. 焊接设备：使用符合国家标准的焊接设备，包括焊接机、电源等。
3. 焊接工艺：根据具体的焊接要求，选择合适的焊接工艺，包括焊接方法、焊接参数等。
4. 焊接质量：保证焊接接头的质量符合国家标准和设计要求，无缺陷、无裂纹等。
三、焊接工艺1. 焊接方法：常用的焊接方法有手工电弧焊、埋弧焊、气体保护焊等。
根据具体的焊接要求，选择合适的焊接方法。
2. 焊接参数：根据焊接材料和焊接方法，确定合适的焊接参数，包括电流、电压、焊接速度等。
3. 焊接顺序：根据焊接图纸和设计要求，确定焊接顺序，保证焊接接头的稳定性和可靠性。
4. 焊接工艺评定：对焊工进行焊接工艺评定，确保其掌握合适的焊接工艺和技能。
四、焊接材料1. 焊条：根据焊接要求选择合适的焊条，包括碳钢焊条、不锈钢焊条等。
焊条的规格和材质应符合设计要求和国家标准。
2. 焊丝：根据焊接要求选择合适的焊丝，包括气体保护焊丝、自保护焊丝等。
焊丝的规格和材质应符合设计要求和国家标准。
3. 辅助材料：使用合适的辅助材料，如焊接剂、防飞溅剂等，保证焊接过程的质量和安全。
五、焊接质量控制1. 焊接前准备：对焊接接头进行清理、除锈等处理，保证焊接接头的质量。
2. 焊接过程控制：严格按照焊接工艺要求进行焊接，控制焊接参数，保证焊接接头的质量。
3. 焊接缺陷控制：对焊接接头进行检测，发现焊接缺陷及时修补或者重新焊接，保证焊接接头的质量。
4. 焊接后处理：对焊接接头进行除渣、打磨等处理，保证焊接接头的光洁度和美观度。
5. 焊接质量检验：对焊接接头进行质量检验，包括外观检查、尺寸检查、无损检测等，确保焊接接头的质量符合设计要求和国家标准。
六、安全注意事项1. 焊接操作人员应穿戴好防护用具，如焊接手套、焊接面罩等，保护自身安全。
钢结构工程施工中的焊接技术钢结构工程施工中的焊接技术是一项关键的施工技术，它直接影响到工程质量、安全以及工程的使用寿命。
焊接在钢结构工程中的应用范围广泛，包括构件的连接、框架的组装、节点的设计等等。
因此，对于焊接技术的掌握和应用，是每一个从事钢结构工程施工的施工企业和施工人员必须具备的技能。
一、焊接技术在钢结构工程施工中的应用1. 构件连接在钢结构工程中，构件的连接是至关重要的。
焊接作为一种常用的连接方式，它可以保证连接的牢固性和稳定性，同时还可以减少连接处的应力集中，提高结构的承载能力。
在构件连接中，常见的焊接方式有对接焊缝、角焊缝、塞焊缝等。
2. 框架组装在钢结构工程中，框架的组装是重要的施工环节。
焊接技术在框架组装中的应用主要体现在梁、柱、支撑等构件的连接上。
焊接连接具有较高的连接强度和刚度，可以保证框架的整体稳定性和承载能力。
3. 节点设计在钢结构工程中，节点的设计是关键的环节。
焊接技术在节点设计中的应用可以有效地解决节点处的应力集中问题，提高节点的承载能力和稳定性。
同时，合理的焊接设计还可以减少材料的浪费，提高材料的利用效率。
二、焊接技术的质量控制在钢结构工程施工中，焊接质量的控制是非常重要的。
焊接质量的好坏直接影响到工程的安全和质量。
因此，在施工过程中，必须加强对焊接质量的控制。
质量控制主要包括以下几个方面：1. 焊接材料的选择焊接材料的选择是保证焊接质量的关键。
根据工程的具体要求，合理选择焊接材料，包括焊条、焊丝、焊剂等。
2. 焊接工艺的确定焊接工艺的确定是保证焊接质量的重要环节。
根据工程的实际情况，合理选择焊接方法、焊接参数等，以确保焊接质量。
3. 焊接过程的控制在焊接过程中，必须加强对焊接过程的控制，包括焊接顺序、焊接速度、焊接温度等。
同时，还要做好焊接过程中的防护工作，防止焊接过程中的污染和变形。
4. 焊接质量的检测焊接质量的检测是保证焊接质量的重要环节。
通过无损检测、力学性能检测等方法，对焊接质量进行检测，发现问题及时进行处理。

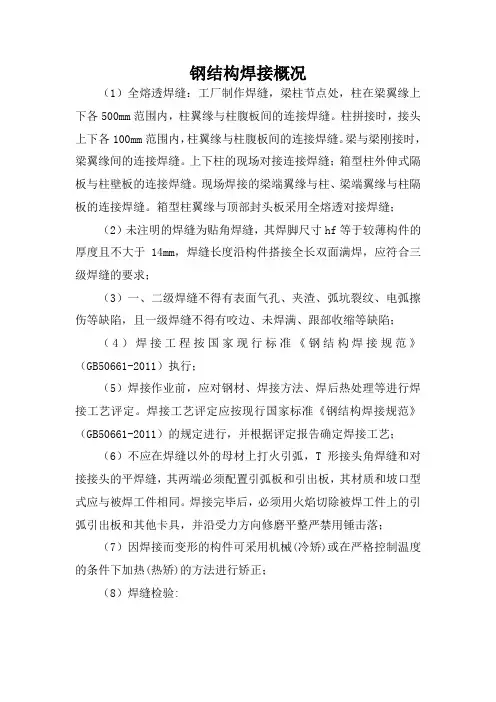

钢结构焊接概况（1）全熔透焊缝：工厂制作焊缝，梁柱节点处，柱在梁翼缘上下各500mm范围内，柱翼缘与柱腹板间的连接焊缝。
柱拼接时，接头上下各100mm范围内，柱翼缘与柱腹板间的连接焊缝。
梁与梁刚接时，梁翼缘间的连接焊缝。
上下柱的现场对接连接焊缝；箱型柱外伸式隔板与柱壁板的连接焊缝。
现场焊接的梁端翼缘与柱、梁端翼缘与柱隔板的连接焊缝。
箱型柱翼缘与顶部封头板采用全熔透对接焊缝；（2）未注明的焊缝为贴角焊缝，其焊脚尺寸hf等于较薄构件的厚度且不大于14mm，焊缝长度沿构件搭接全长双面满焊，应符合三级焊缝的要求；（3）一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷，且一级焊缝不得有咬边、未焊满、跟部收缩等缺陷；（4）焊接工程按国家现行标准《钢结构焊接规范》（GB50661-2011）执行；（5）焊接作业前，应对钢材、焊接方法、焊后热处理等进行焊接工艺评定。
焊接工艺评定应按现行国家标准《钢结构焊接规范》（GB50661-2011）的规定进行，并根据评定报告确定焊接工艺；（6）不应在焊缝以外的母材上打火引弧，T形接头角焊缝和对接接头的平焊缝，其两端必须配置引弧板和引出板，其材质和坡口型式应与被焊工件相同。
焊接完毕后，必须用火焰切除被焊工件上的引弧引出板和其他卡具，并沿受力方向修磨平整严禁用锤击落；（7）因焊接而变形的构件可采用机械(冷矫)或在严格控制温度的条件下加热(热矫)的方法进行矫正；（8）焊缝检验:1）所有焊缝表面均应做外观检查，焊波应均匀，焊缝边缘应圆滑过渡到母材。
焊缝表面不得有夹渣、裂纹、未溶合气孔、焊瘤及弧坑。
2）焊接质量的检验等级：构件主材的对接焊缝(T型接头对接接头、V型及单边V型接头、K型接头等)其焊接外观检查及无损检验应符合二级质量标准。
3）焊接质量应严格保证、焊工必须经过国家规定的考试，符合要求，方可参加焊接工作。
4）所有焊缝均应进行外观检查，检查结果应符合《钢结构焊接规范》（GB50661-2011）的规定。
