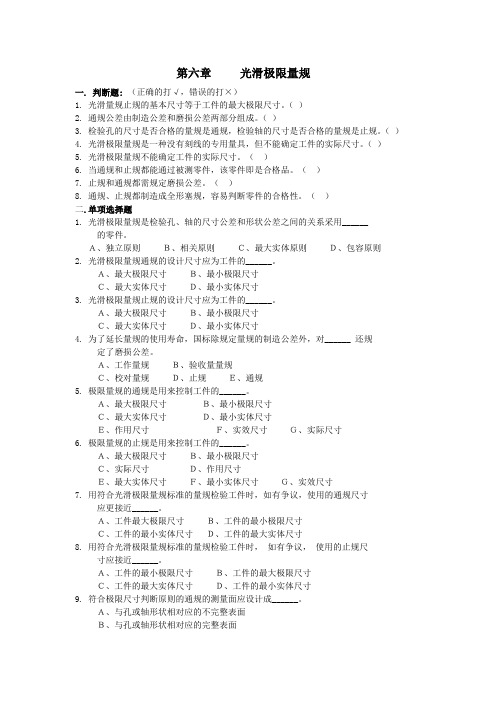

第六章光滑极限量规一. 判断题: （正确的打√，错误的打×）1. 光滑量规止规的基本尺寸等于工件的最大极限尺寸。
（）2. 通规公差由制造公差和磨损公差两部分组成。
（）3. 检验孔的尺寸是否合格的量规是通规，检验轴的尺寸是否合格的量规是止规。
（）4. 光滑极限量规是一种没有刻线的专用量具，但不能确定工件的实际尺寸。
（）5. 光滑极限量规不能确定工件的实际尺寸。
（）6. 当通规和止规都能通过被测零件，该零件即是合格品。
（）7. 止规和通规都需规定磨损公差。
（）8. 通规、止规都制造成全形塞规，容易判断零件的合格性。
（）二.单项选择题1. 光滑极限量规是检验孔、轴的尺寸公差和形状公差之间的关系采用______的零件。
Ａ、独立原则Ｂ、相关原则Ｃ、最大实体原则Ｄ、包容原则2. 光滑极限量规通规的设计尺寸应为工件的______。
Ａ、最大极限尺寸Ｂ、最小极限尺寸Ｃ、最大实体尺寸Ｄ、最小实体尺寸3. 光滑极限量规止规的设计尺寸应为工件的______。
Ａ、最大极限尺寸Ｂ、最小极限尺寸Ｃ、最大实体尺寸Ｄ、最小实体尺寸4. 为了延长量规的使用寿命，国标除规定量规的制造公差外，对______•还规定了磨损公差。
Ａ、工作量规Ｂ、验收量量规Ｃ、校对量规Ｄ、止规Ｅ、通规5. 极限量规的通规是用来控制工件的______。
Ａ、最大极限尺寸Ｂ、最小极限尺寸Ｃ、最大实体尺寸Ｄ、最小实体尺寸Ｅ、作用尺寸Ｆ、实效尺寸Ｇ、实际尺寸6. 极限量规的止规是用来控制工件的______。
Ａ、最大极限尺寸Ｂ、最小极限尺寸Ｃ、实际尺寸Ｄ、作用尺寸Ｅ、最大实体尺寸Ｆ、最小实体尺寸Ｇ、实效尺寸7. 用符合光滑极限量规标准的量规检验工件时，如有争议，使用的通规尺寸应更接近______。
Ａ、工件最大极限尺寸Ｂ、工件的最小极限尺寸Ｃ、工件的最小实体尺寸Ｄ、工件的最大实体尺寸8. 用符合光滑极限量规标准的量规检验工件时，•如有争议，•使用的止规尺寸应接近______。

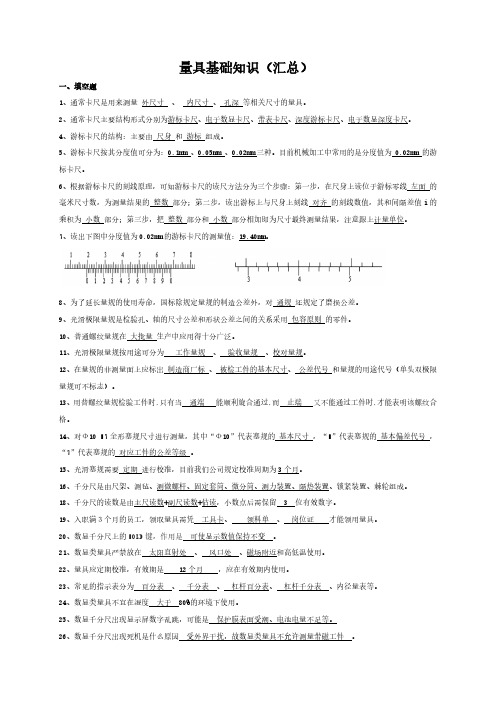

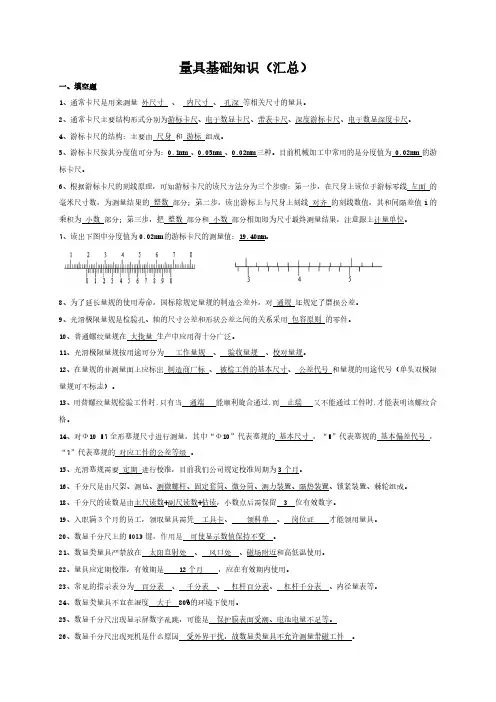

量具基础知识（汇总）一、填空题1、通常卡尺是用来测量外尺寸、内尺寸、孔深等相关尺寸的量具。
2、通常卡尺主要结构形式分别为游标卡尺、电子数显卡尺、带表卡尺、深度游标卡尺、电子数显深度卡尺。
4、游标卡尺的结构：主要由尺身和游标组成。
5、游标卡尺按其分度值可分为：0.1mm、0.05mm、0.02mm三种。
目前机械加工中常用的是分度值为0.02mm的游标卡尺。
6、根据游标卡尺的刻线原理，可知游标卡尺的读尺方法分为三个步骤：第一步，在尺身上读位于游标零线左面的毫米尺寸数，为测量结果的整数部分；第二步，读出游标上与尺身上刻线对齐的刻线数值，其和间隔差值i的乘积为小数部分；第三步，把整数部分和小数部分相加即为尺寸最终测量结果，注意跟上计量单位。
7、读出下图中分度值为0.02mm的游标卡尺的测量值：19.40mm。
8、为了延长量规的使用寿命，国标除规定量规的制造公差外，对通规还规定了磨损公差。
9、光滑极限量规是检验孔、轴的尺寸公差和形状公差之间的关系采用包容原则的零件。
10、普通螺纹量规在大批量生产中应用得十分广泛。
11、光滑极限量规按用途可分为工作量规、验收量规、校对量规。
12、在量规的非测量面上应标出制造商厂标、被检工件的基本尺寸、公差代号和量规的用途代号（单头双极限量规可不标志）。
13、用普螺纹量规检验工件时,只有当通端能顺利旋合通过,而止端又不能通过工件时,才能表明该螺纹合格。
14、对Ф10H7全形塞规尺寸进行测量，其中“Ф10”代表塞规的基本尺寸，“H”代表塞规的基本偏差代号，“7”代表塞规的对应工件的公差等级。
15、光滑塞规需要定期进行校准，目前我们公司规定校准周期为3个月。
16、千分尺是由尺架、测毡、测微螺杆、固定套筒、微分筒、测力装置、隔热装置、锁紧装置、棘轮组成。
18、千分尺的读数是由主尺读数+副尺读数+估读，小数点后需保留3位有效数字。
19、入职满３个月的员工，领取量具需凭工具卡、领料单、岗位证才能领用量具。
第5章光滑极限量规5.1 概述在机械制造中，检验尺寸一般使用通用计量器具，直接测取工件的实际尺寸，以判定其是否合格，但是，对成批大量生产的工件，为提高检测效率，则常常使用光滑极限量规来检验。
光滑极限量规是用来检验某一孔或轴专用的量具，简称量规。
一、量规的作用量规是一种无刻度的专用检验工具，用它来检验工件时，只能判断工件是否合格，而不能测量出工件的实际尺寸。
检验工件孔径的量规一般又称为塞规，检验工件轴径的量规一般称为卡规。
塞规有“通规”和“止规”两部分，应成对使用，尺寸较小的塞规，其通规和止规直接配制在一个塞规体上，尺寸较大的塞规，做成片状或棒状的。
塞规的通端按被测工件孔的MMS(Dmin)制造，止规按被测孔的LMS(Dmax)制造，使用时，塞规的通端若能通过被测工件孔，表示被测孔径大于其Dmin，止规若塞不进工件孔，表示孔径小于其Dmax，因此可知被测孔的实际尺寸在规定的极限尺寸范围内，是合格的，否则，若通规塞不进工件孔，或者止规能通过被测工件孔，则此孔为不合格的。
同理，检验轴用的卡规，也有“通规”和“止规”两部分，且通端按被测工件轴的MMS(dmax)制造，止规按被测轴的LMS(dmin)制造，使用时，通端若能通过被测工件轴，而止规不能被通过，则表示被测轴的实际尺寸在规定的极限尺寸范围内，是合格的，否则，就是不合格的了。
二、量规的标准与种类我国于1981年颁布者了《光滑极限量规》GB1957-81，标准规定的量规适用于检验基本尺寸500mm，公差等级为IT6-IT16级的孔与轴。
量规按其用途不同可分为工作量规、验收量规和校对量规三类。
1.工作量规：工作量规是工人在工件的生产过程中用来检验工件的量规。
其通端代号为“T”止端代号为“Z”。
2.验收量规：验收量规是检验部门或用户验收产品时使用的量规。
GB对工作量规的公差带作了规定，而没有规定验收量规的公差，但规定了工作量规与验收量规的使用顺序。
即：加工者应使用新的或磨损较少的量规；检验部门应使用与加工者具有相同形式且已磨损较多的量规；而用户在用量规验收产品时，通规应接近工件的MMS，而止规应该接近工件的LMS，这样规定的目的，在于尽量避免工人制造的合格工件，被检验人员或用户误判为不合格品。
孔轴配合判断题1.基本尺寸是零件加工的基本目标。
（ ）2.公差为绝对值概念，在公差带前必须加注“+”符号。
（ ）3.基本偏差决定公差带的位置。
（ ）4.公差是零件尺寸允许的最大偏差。
（ ）5.使用的块规数越多，组合出的尺寸越精确。
（ ）6.检验量规是校对轴用工作量规的量规，以检验其是否符合制造公差和在使用中是否达到磨损极限。
（ ）7.光滑极限量规是一种没有刻线的专用量具。
（ ）8.光滑极限量规的设计应符合极限尺寸判断原则(泰勒原则)。
（ ）9.最大极限尺寸一定大于基本尺寸。
（ ）10.使用内径百分表测量孔径，可根据需要更换活动测头。
（ ）11.63f φ的标准公差值为6微米，6320f φ的标准公差值为36微米，前者公差值较小而较后者难以加工；（ ）后者公差值较大而较前者易于测量。
（ ）12.采用基孔制配合一定比采用基轴制配合的加工工艺性好。
（ ）13.尺寸050.0020.060++φ与750.0780.060--φ的公差等级相同。
（ ） 14.Ф75±0.060mm 的基本偏差是+0.060mm ，尺寸公差为0.06mm ( )15.某孔要求尺寸为，今测得其实际尺寸为Φ19.962mm ，可以判断该孔合格。
（ ）16.未注公差尺寸即对该尺寸无公差要求。
（ ）17.通过极精确的测量所得的实际尺寸即为真实尺寸。
（ ）18.某一尺寸段内的公差等级代号数字越小，标准公差值越小。
（ ）19.尺寸090.0050+φ与045.050±φ的精确程度相等。
（ ）20.孔、轴配合为φ40H9／n9，可以判断是过渡配合。
（ ）21.测量范围和示值范围属同一概念。
（ ）22.测量器具刻度标尺上相邻两刻线间的距离称为分度值。
（ ）23.光滑极限量规是一种没有刻线的专用量具，能确定工件的实际尺寸，因此广泛应用于成批、大量生产中。
（ ）24.用游标卡尺测轴径时,其读数为尺寸真值。
（ ）25.孔的作用尺寸小于或等于孔的实际尺寸。
光滑极限量规是一种无刻线长度测量器具，具有孔或轴的最大极限尺寸和最小极限尺寸为公称尺寸的标准测量面（测头）。
其作用是反映控制被检孔或轴边界条件的状况。
以下是光滑极限量规的标准规定：
1. 量规分类：根据被测要素的形状，光滑极限量规可分为孔用和轴用两种类型。
2. 量规公称尺寸：量规的公称尺寸应与被测孔或轴的尺寸相同。
3. 量规极限尺寸：光滑极限量规应具有最大极限尺寸和最小极限尺寸，用以表示被测孔或轴的最大允许尺寸和最小允许尺寸。
4. 量规测量面：光滑极限量规的测量面应具有较高的光洁度，以保证测量精度。
5. 量规材质：光滑极限量规的材质应具有较高的硬度、耐磨性和稳定性，一般采用合金钢、硬质合金等材料制成。
6. 量规校准：光滑极限量规在使用前应进行校准，以确保其测量精度符合规定要求。
7. 量规使用方法：使用光滑极限量规进行测量时，将量规的测量面对准被测孔或轴的边界，通过观察量规与被测物之间的间隙来判断被测物是否符合极限尺寸要求。
8. 量规管理规定：使用光滑极限量规时，应遵循相关管理规定，确保量规的完好无损和使用安全。
前言 (1)1.工作量规 (2)2.设计原则 (2)2.1泰勒原则 (2)2.1.1量规尺寸要求 (2)2.1.2量规形状的要求 (2)2.2量规的公差带 (3)2.2.1工作量规公差带 (3)2.2.2校对量规的公差带 (3)3、工作量规设计步骤 (5)4、计算说明 (5)5、量规的技术要求 (6)5.1量规材料 (6)5.2形位公差 (6)5.3表面粗糙度 (7)6、量规材料选用说明： (7)6.1合金工具钢 (7)6.2冷作模具钢 (8)6.3设计量规的所选材料 (8)6.4 制造工艺 (8)7.使用说明 (8)7.1 量规的使用型号 (8)7.2 使用参数要求 (8)8、量规的使用和维护注意事项 (9)8.1 使用量规注意事项 (9)8.2维护量具注意事项 (7)结束语 (9)参考文献 (11)致谢 (12)光滑极限量规是一种没有刻度的专用检验工具。
用光滑极限量规检验零件时，能判断零件是否在规定的验收极限范围内，而不能测出零件实际尺寸和形位误差的数值。
量规结构简单，使用方便、可靠、验收效率高。
因此，在大批量生产中得到广泛应用。
零件图样上被测要素的尺寸公差和形位公差按独立原则标注，一般使用通过计量器具分别测量。
当单一要素的孔和轴采用包容要求标注时，则应使用光滑极限量规（简称量规）来检验，把尺寸误差和形状误差都控制在尺寸公差范围内。
检验孔的量规称为塞规，检验轴的量规称为卡规或环规。
量规有通规和止规，通规和止规应成对使用。
通规用来模拟最大实体边界，止规用来检验孔或轴的实际尺寸是否超过最小实体尺寸。
用量规检验零件时，只要通规通过，止规不通过，则说明被测件是合格的。
量规的设计是作为负责机加工艺的管理者，必须掌握和熟悉工作量规的设计。
1.工作量规机件图样上被测要素的尺寸公差和形位公差按独立原则表注时，一般使用通用计量器具分别测量。
当单一要素的孔和轴采用包容要求标注时，则应使用光滑极限量规（简称量规）来检验，把尺寸误差和形状误差都控制在尺寸公差范围内。
主要知识点1、标准、标准化的定义及其意义。
标准：为了在一定的范围内获得最佳秩序，对活动或其结果规定共同的和重复使用的规则、导则或特性的文件.标准化：为了在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动。
标准和标准化是实现互换性生产的主要途径和手段2、互换性的定义及它在机械制造中的重要意义。
互换性：产品和零部件具有在尺寸、功能上能够彼此相互替换的性能。
1、设计方面：简化绘图和计算等工作，缩短设计周期。
2、制造方面：有利于组织专业化生产，降低生产成本。
3、使用、维修上：减少的维修时间和费用。
总之，遵循互换性原则进行设计、制造和使用，可大大降低产品成本，提高生产率，降低劳动强度。
也为标准化、系列化、通用化奠定了基础。
3、按互换性的程度不同互换性可分为哪两类？分别解释其含义。
(1)完全互换性(简称互换性)：同一规格的零部件无需任何挑选和修配便能互相替换。
(2) 不完全互换(又称有限互换):同一规格的零部件互换时允许有附加的挑选和修配。
4、计量仪器的定义，按其原始信号转换的原理可分为种类。
定义：将被测的量转换成可直接观测的指示值或等效信息的计量器具。
种类:1.机械式量仪2.光学式量仪3.电动式量仪4.气动式量仪5、按“级”使用量块和按“等”使用量块有何不同？量块选用原则？量块按“级”使用时，以量块的标称长度为工作尺寸，该尺寸包含了量块的制造误差，并将被引入到测量结果中。
由于不需要加修正值，故使用较方便。
量块的检定精度分为五等：1、2、3、4、5等，其中1等最高，精度依次降，5等最低。
“等”主要依据量块测量的不确定度允许值和长度变动量来划分的原则：组合量块时，为减少量块组合的累积误差，应尽量减少量块的组合块数，一般不超过4块。
选用量块时，应从所需组合尺寸的最后一位数开始，每选一块至少应减去所需尺寸的一位尾数。
6、测量过程的四要素（被测对象、计量单位、测量方法和测量精度）？测量精度的分类？测量误差的来源、分类、产生原因、处理方法。

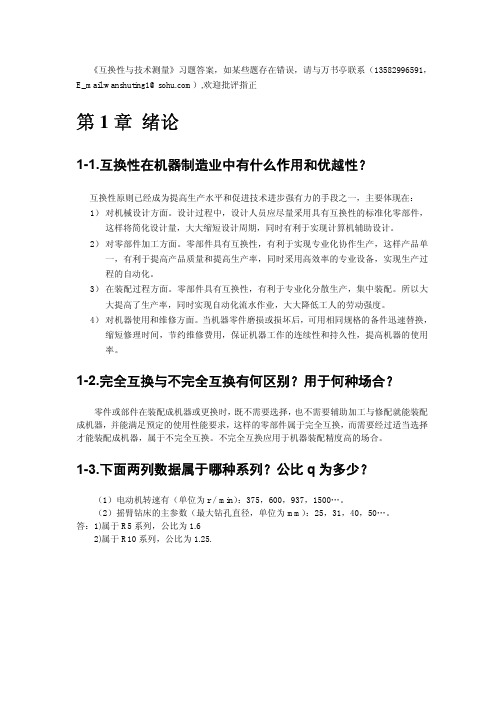

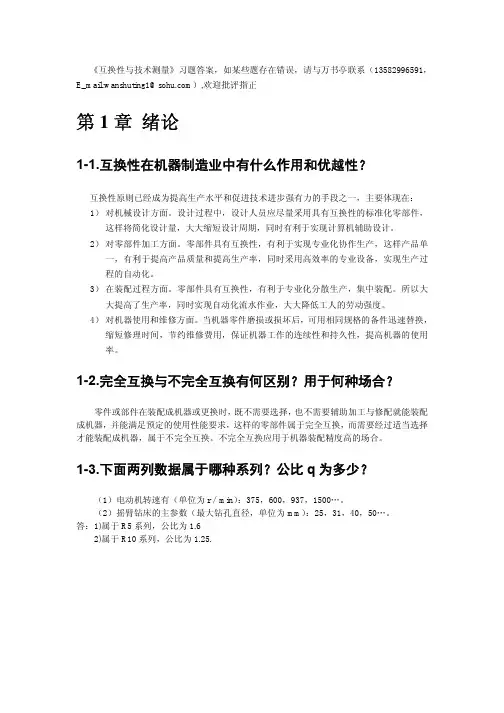

第一章绪论一、判断题（正确的打√，错误的打╳）1.具有互换性的零件，其几何参数必须制成绝对精确。
（）2.公差是允许零件尺寸的最大偏差。
（）3.在确定产品的参数或参数系列时，应最大限度地采用优先和优先数系。
（）4.优先数系是由一些十进制等差数列构成的。
（）5.公差值可以为零。
（）二、多项选择题1.具有互换性的零件，其几何参数制成绝对精确是。
A.有可能B.有必要C.不可能D.没必要的2.加工后的零件实际尺寸与理想尺寸之差，称为。
A.形状误差B.尺寸误差C.公差3.互换性在机械制造业中的作用有。
A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量4.标准化的意义在于。
A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提三、填空题1.优先数系中任何一数值均称为。
2.制造技术水平提高，可以减小，但永远不可能。
3.规定公差的原则是。
4.公差的作用有、等。
5.公差的种类有、和。
6.优先数系的特点、。
7.公差课程是从保证产品的和如何实现的角度出发，围绕与这两个概念，研究与的矛盾。
8.标准分为、、和。
四、简答题1.什么是互换性？2.什么是加工误差？3.什么是公差？4.什么是几何参数？5.公差和误差的区别？6.什么是优先数系？7.什么是标准化、技术标准？答案：一、判断题1. ╳2. ╳3.√4. ╳5. ╳二、多项选择题1. C2. CD3. B4. ABCD5. ABCD三、填空题1. 优先数2.尺寸误差消除尺寸误差3.在保证满足产品使用性能要求的前提下，给出尽可能大的公差4.限制误差保证互换性生产5.尺寸公差、形状公差、位置公差510101*********6.等比数列公比为7.高质量互换性误差公差使用要求制造要求四、简答题1.答：是指机械产品在装配时，同一规格的零件或部件能够不经选择、不经调整、不经修配，就能进行装配，并能满足机械产品使用性能要求的一种特性。
