PCB叠层结构知识-多层板设计技巧

多层板PCB知识培训教材引言多层板（Multi-layer PCB）是一种常见的电路板工艺，广泛应用于各种电子设备中。

它具有较高的集成度、较好的抗干扰能力和较低的电磁辐射性能，在现代电子产品中扮演着重要的角色。

本教材将详细介绍多层板PCB的相关知识，包括其原理、工艺流程以及常见问题等内容。

一、多层板PCB原理多层板PCB的原理是通过在两层或多层基材之间加入一层或多层电路层，形成多个内部电路层，并通过通过孔（Via）连通不同层的电路。

它的主要原理包括以下几点：1. 多层设计的目的多层设计的目的是为了提高电路板的集成度、减小电磁辐射、提高抗干扰能力和信号完整性。

相比于单层板或双层板，多层板可以容纳更多的电路和引脚，提供更多的信号层和电源平面，从而更好地满足复杂电路设计的需求。

2. 多层板结构多层板通常由内外两层基材和多个内部电路层组成。

内外两层基材常使用的有FR-4和高频材料等，而内部电路层由铜箔和电介质层构成。

内、外层基材和内部电路层通过通过孔（Via）连接在一起，并通过热涂料或熔合技术固定。

3. 通过孔（Via）通过孔是多层板中起到连接内外层电路的重要组成部分。

根据其形式的不同，通过孔可以分为普通孔与盲孔、盲埋孔和埋孔。

其中，普通孔是从顶层到底层全穿孔，而盲孔、盲埋孔和埋孔则只在一定层间连通。

4. 铜箔与电介质铜箔是多层板内部电路层的主要材料，它通过定义的电路图案使不同层的电路连接。

而电介质则起到隔离和绝缘的作用，常用的电介质材料有FR-4、BT、PTFE等。

二、多层板PCB工艺流程多层板的制造工艺流程是一个复杂的过程，主要包括以下几个步骤：1. 原材料准备原材料准备是多层板制造的第一步。

首先需要准备好内、外层基材和内部电路层所需要的铜箔和电介质。

选择合适的材料对于多层板的性能和质量至关重要。

2. 内外层制作内外层制作是多层板制造的核心环节。

通过光刻技术，在内、外层基材上涂覆光敏胶，并曝光、显影，最终形成电路图案。

多层PCB电路板设计方法在现代电子产品制造中，多层PCB（Printed Circuit Board）电路板已经成为主流。

多层PCB电路板具有更高的密度、更好的阻抗控制、更好的电磁兼容性和更好的可靠性等优点。

在设计多层PCB电路板时，需要考虑以下几个方面：1.电路布局：在设计多层PCB电路板时，需要根据电路功能和布线的规则进行电路布局。

将相互关联的电路放置在相邻的层上，以减少信号传输的长度和干扰。

同时，需要确保电路板上的分布电容和电感尽量小，以避免互相干扰。

2.信号层设计：多层PCB电路板通常包含多个信号层，需要合理布局和连接。

在布局信号层时，可以根据信号的频率和重要性进行分层和导向。

高频信号和重要信号可以放置在内层，以减少干扰和保护其安全性。

3.高速信号处理：对于高速信号处理电路，需要特别关注信号完整性和干扰抑制。

通过使用差分对或屏蔽技术来减少信号串扰，使用合适的线宽和间距来控制阻抗匹配，并采取合适的终端阻抗来提高信号质量和可靠性。

4.数字/模拟分离：对于含有数字和模拟信号的电路板，应该尽量使其相互分离。

数字信号通常具有更高的噪声饱和度和较高的频率，可能会干扰模拟信号。

通过物理分离和使用模拟/数字混合层，可以有效减少干扰。

5.电源和地形规划：电源和地形规划对于多层PCB电路板的设计非常关键。

在设计中，应该将电源和地形分配到整个电路板上，以确保供电的稳定性和可靠性。

同时，还需要合理规划地形，将地形引导到共享地方或独立地方，以减少地形噪音和地形干扰。

6.热管理：多层PCB电路板中的热管理也是一个重要的设计考虑因素。

应该合理规划散热器，通过增加热散热层、合理布局散热源和采用合适的散热技术来提高散热效果，确保电路板的正常工作。

7.电磁兼容性（EMC）设计：多层PCB电路板中的电磁兼容性设计非常重要。

应该避免信号层的平行走线，合理规划信号引脚的位置和方向，减少信号的回返路径和串扰。

此外，还可以使用屏蔽技术和过滤器来抑制电磁辐射和受到的电磁干扰。

PCB多层板设计建议及实例
一、PCB多层板设计建议
（1）PCB多层板应采用等厚层材料，芯材厚度一般采用1.6mm、
2.0mm、2.5mm；
（2）信号层厚度应采用35μm，集电层应采用18μm；
（3）在选用电路板材料时应确定电路板的阻抗要求；
（4）端面阻抗Rz≥50Ω是最常见的，其他阻抗可根据电路板的要求
单独设计；
（5）采用线宽线距技术设计，其最小线宽≥4mil，最小间距≥3mil；
（6）在设计PCB多层板时，应给出各层信号的布局方案；
（7）在设计PCB多层板时，应考虑各层之间连接的接头位置，尤其
是多层板调节时的内芯孔位；
（8）保护线设计时，应考虑电磁兼容（EMC），采用粗线宽；
（9）PCB多层板设计应采用相同的图档号，左右层应分别采用左右
图示；
（10）PCB多层板设计应采用数字线绝缘，数字线绝缘主要有8mil，10mil，12mil等；
（11）在设计PCB多层板时，应考虑热点位置，保证各层之间的衔接
点不能过热，以免引起信号和电路的失效；
（12）PCB多层板设计应限制尽量减少内芯孔，减少衔接负载；
（13）在设计多层板时，应采用节点单元来确定信号路径，以及信号的传输速率；。

PCB叠层结构参考即多层板叠层建议电路板的叠层安排是对PCB的整个系统设计的基础。

叠层设计如有缺陷, 将最终影响到整机的EMC性能。

总的来说叠层设计主要要遵从两个规矩：1. 每个走线层都必须有一个邻近的参考层（电源或地层）；2. 邻近的主电源层和地层要保持最小间距，以提供较大的耦合电容；下面列出从两层板到十层板的叠层：一、单面PCB板和双面PCB板的叠层对于两层板来说，由于板层数量少，已经不存在叠层的问题。

控制EMI辐射主要从布线和布局来考虑；单层板和双层板的电磁兼容问题越来越突出。

造成这种现象的主要原因就是因是信号回路面积过大，不仅产生了较强的电磁辐射，而且使电路对外界干扰敏感。

要改善线路的电磁兼容性，最简单的方法是减小关键信号的回路面积。

关键信号：从电磁兼容的角度考虑，关键信号主要指产生较强辐射的信号和对外界敏感的信号。

能够产生较强辐射的信号一般是周期性信号，如时钟或地址的低位信号。

对干扰敏感的信号是指那些电平较低的模拟信号。

单、双层板通常使用在低于10KHZ的低频模拟设计中：1在同一层的电源走线以辐射状走线，并最小化线的长度总和；2走电源、地线时，相互靠近；在关键信号线边上布一条地线，这条地线应尽量靠近信号线。

这样就形成了较小的回路面积，减小差模辐射对外界干扰的敏感度。

当信号线的旁边加一条地线后，就形成了一个面积最小的回路，信号电流肯定会取道这个回路，而不是其它地线路径。

3如果是双层线路板，可以在线路板的另一面，紧靠近信号线的下面，沿着信号线布一条地线，一线尽量宽些。

这样形成的回路面积等于线路板的厚度乘以信号线的长度。

、四层板的叠层;推荐叠层方式：1. SIG —GND(PWR) —PWR (GND) —SIG ；2. GND -SIG(PWR) —SIG(PWR) —GND ；对于以上两种叠层设计，潜在的问题是对于传统的 1.6mm (62mil)板厚。

层间距将会变得很大，不仅不利于控制阻抗，层间耦合及屏蔽；特别是电源地层之间间距很大，降低了板电容，不利于滤除噪声。

多层层PCB设计要点在进行多层PCB设计时，有几个关键要点需要注意：1.层次规划：在多层PCB设计中，合理的层次规划非常重要。

通常，最常用的层包括信号层、电源层和地面层。

将信号层与电源和地面层交错布置，可以有效地减少电磁干扰。

2.电气规划：在多层PCB设计中，必须仔细规划不同层之间的信号和电源连接。

通过使用电容、电压稳压器和滤波器等电气元件，可以降低干扰和噪声，并提高信号质量。

3.导地设计：在多层PCB设计中，地线的设计非常重要。

地线是用来引导电流回流的路径，因此必须尽量低阻、低噪声。

为了实现这个目标，可以在地层之间铺设大地面，增加地线的宽度，以降低传输电阻。

4.信号完整性：信号完整性是指保持信号在PCB上的传输的精确度和完整性。

在多层PCB设计中，信号完整性特别重要，因为信号层之间存在信号互交。

为了确保信号完整性，可以采用层间电缆布线、例行电缆布线或电磁屏蔽等措施来减少互补和串扰。

5.电源管理：在多层PCB设计中，电源管理也是一个关键问题。

电源管理涉及选择适当的电源电压和电源网络，保证所有电源都能得到正确的供电。

此外，还必须规划电源线的布局和直流备份，以降低噪声和电磁干扰。

6.散热设计：在多层PCB设计中，散热也是一个需要关注的问题。

在高密度和高功耗的电路中，可能会产生大量的热量。

为了保持电路的稳定和可靠性，必须设计散热系统，如散热器、热沉等，以将热量有效地散发出去。

7.封装选择：在多层PCB设计中，正确选择封装也是非常重要的。

封装决定了组件与PCB之间的电气连接方式，因此必须选择适当的封装以满足电路需求。

8.EMC设计：在多层PCB设计中，必须考虑电磁兼容性（EMC）问题。

通过使用良好的屏蔽设计、地线规划和可控阻抗布线，可以降低电磁辐射和敏感度，确保设备在电磁环境中的正常运行。

总之，多层PCB设计是一项复杂的任务，需要考虑多个方面。

在设计过程中，应仔细规划层次布局，保证信号完整性，合理规划电源管理和散热设计，选择适当的封装，并考虑EMC问题。

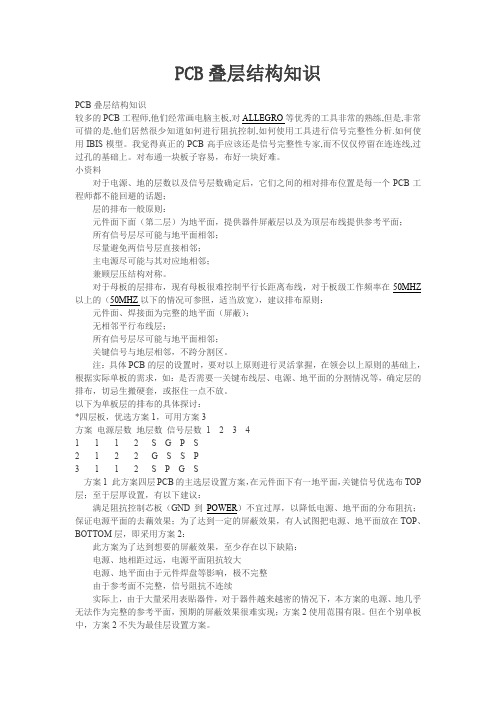

PCB叠层结构知识PCB叠层结构知识较多的PCB工程师,他们经常画电脑主板,对ALLEGRO等优秀的工具非常的熟练,但是,非常可惜的是,他们居然很少知道如何进行阻抗控制,如何使用工具进行信号完整性分析.如何使用IBIS模型。

我觉得真正的PCB高手应该还是信号完整性专家,而不仅仅停留在连连线,过过孔的基础上。

对布通一块板子容易，布好一块好难。

小资料对于电源、地的层数以及信号层数确定后，它们之间的相对排布位置是每一个PCB工程师都不能回避的话题；层的排布一般原则：元件面下面（第二层）为地平面，提供器件屏蔽层以及为顶层布线提供参考平面；所有信号层尽可能与地平面相邻；尽量避免两信号层直接相邻；主电源尽可能与其对应地相邻；兼顾层压结构对称。

对于母板的层排布，现有母板很难控制平行长距离布线，对于板级工作频率在50MHZ 以上的（50MHZ以下的情况可参照，适当放宽），建议排布原则：元件面、焊接面为完整的地平面（屏蔽）；无相邻平行布线层；所有信号层尽可能与地平面相邻；关键信号与地层相邻，不跨分割区。

注：具体PCB的层的设置时，要对以上原则进行灵活掌握，在领会以上原则的基础上，根据实际单板的需求，如：是否需要一关键布线层、电源、地平面的分割情况等，确定层的排布，切忌生搬硬套，或抠住一点不放。

以下为单板层的排布的具体探讨：*四层板，优选方案1，可用方案3方案电源层数地层数信号层数 1 2 3 41 1 12 S G P S2 1 2 2 G S S P3 1 1 2 S P G S方案1 此方案四层PCB的主选层设置方案，在元件面下有一地平面，关键信号优选布TOP 层；至于层厚设置，有以下建议：满足阻抗控制芯板（GND到POWER）不宜过厚，以降低电源、地平面的分布阻抗；保证电源平面的去藕效果；为了达到一定的屏蔽效果，有人试图把电源、地平面放在TOP、BOTTOM层，即采用方案2：此方案为了达到想要的屏蔽效果，至少存在以下缺陷：电源、地相距过远，电源平面阻抗较大电源、地平面由于元件焊盘等影响，极不完整由于参考面不完整，信号阻抗不连续实际上，由于大量采用表贴器件，对于器件越来越密的情况下，本方案的电源、地几乎无法作为完整的参考平面，预期的屏蔽效果很难实现；方案2使用范围有限。

PCB层叠设计方法和基本原则介绍
PCB设计工程师在完成预布局后，重点需要对板子布线瓶颈处进行分析，再结合PCB设计软件关于布线要求来确定布线层数，综合单板的性能指标要求与成本承受能力，确定单板的电源、地的层数以及它们与信号层的相对排布位置。

本节主要介绍PCB层叠设计方法：PCB设计软件CrossSecTIon界面、PCB层叠设计的基本原则。

一、CrossSecTIon 界面介绍
Allegro提供了一个集成、方便、强大的层叠设计与阻抗计算控制的工具，叫做Cross SecTIon。

如下图所示，可以非常直观地进行材料选择，参数确定，然后得到最终阻抗结果。

其中各选项的含义：
1.Type：选择各层的类型：电导、介质、平面
2.Material：材料，常用为 FR-4
3.Thickness：每一层的厚度
4.ConducTIvity：电导率
5.Dielectric Constant：介电常数
6.LossTangent：损耗角
7.NegativeArtwork
8.Shield：参考平面
