气化问答题..

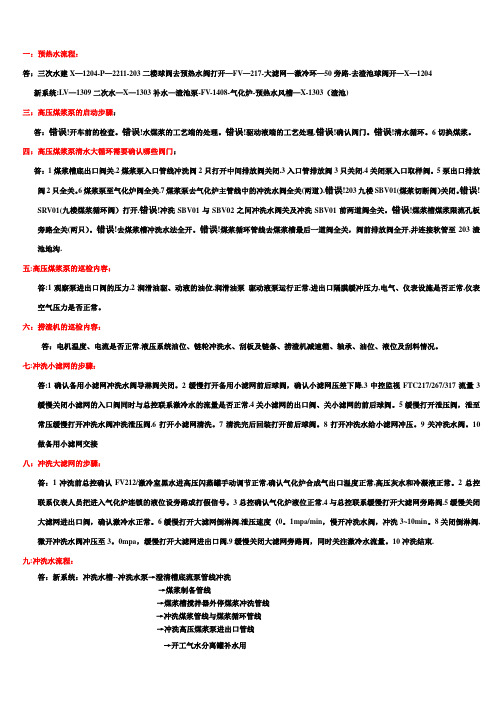

一：预热水流程：答：三次水建X—1204-P—2211-203二楼球阀去预热水阀打开—FV—217-大滤网—激冷环—50旁路-去渣池球阀开—X—1204 新系统:LV—1309二次水—X—1303补水—渣池泵-FV-1408-气化炉-预热水风槽—X-1303（渣池)三：高压煤浆泵的启动步骤：答：错误!开车前的检查。

错误!水煤浆的工艺端的处理。

错误!驱动液端的工艺处理.错误!确认阀门。

错误!清水循环。

6切换煤浆。

四：高压煤浆泵清水大循环需要确认哪些阀门：答：1煤浆槽底出口阀关.2煤浆泵入口管线冲洗阀2只打开中间排放阀关闭.3入口管排放阀3只关闭.4关闭泵入口取样阀。

5泵出口排放阀2只全关。

6煤浆泵至气化炉阀全关.7煤浆泵去气化炉主管线中的冲洗水阀全关(两道）.错误!203九楼SBV01(煤浆切断阀）关闭。

错误!SRV01(九楼煤浆循环阀）打开.错误!冲洗SBV01与SBV02之间冲洗水阀关及冲洗SBV01前两道阀全关。

错误!煤浆槽煤浆限流孔板旁路全关(两只）。

错误!去煤浆槽冲洗水法全开。

错误!煤浆循环管线去煤浆槽最后一道阀全关，阀前排放阀全开,并连接软管至203渣池地沟.五:高压煤浆泵的巡检内容：答:1观察泵进出口阀的压力.2润滑油驱、动液的油位,润滑油泵驱动液泵运行正常,进出口隔膜缓冲压力,电气、仪表设施是否正常,仪表空气压力是否正常。

六：捞渣机的巡检内容：答：电机温度、电流是否正常.液压系统油位、链轮冲洗水、刮板及链条、捞渣机减速箱、轴承、油位、液位及刮料情况。

七:冲洗小滤网的步骤：答:1确认备用小滤网冲洗水阀导淋阀关闭。

2缓慢打开备用小滤网前后球阀，确认小滤网压差下降.3中控监视FTC217/267/317流量3缓慢关闭小滤网的入口阀同时与总控联系激冷水的流量是否正常.4关小滤网的出口阀、关小滤网的前后球阀。

5缓慢打开泄压阀，泄至常压缓慢打开冲洗水阀冲洗泄压阀.6打开小滤网清洗。

7清洗完后回装打开前后球阀。

气化工试题及答案（题库版）1、问答题水煤浆的粒度分布、粘度、浓度三者有何关系？正确答案：煤的粒度大时，表观粘度下降，浓度可能提高，但煤浆易分层，不利于贮存。

煤的粒度小时，粘度增大，浓度下降，不利于泵送，所以要有（江南博哥）合适的粒度分布。

2、多选系统初始化条件（）A.XV1301关B.XV1302关C.PICA1311低于0.6MPaD.气化炉炉温高于1000℃正确答案：B, C3、问答题破渣机一般在何时投用？正确答案：当气化炉温度升至600℃时炉壁上的挂渣就开始热胀脱落，更高时就会有熔融脱落，因此600℃左右作为控制点投用破渣机较好。

4、问答题投料前DCS上需要做那些确认？正确答案：（1）确认煤浆流量，氧气流量及压力正常；（2）确认气化炉温度>1000℃；（3）确认各连锁使用情况正常；（4）确认要投料气化炉的XV1210及PV1214-1/2全开，HV1204/05关闭。

（5）确认R1201，T1201液位正常；（6）确认激冷水量满足要求，FV1211/12/16关闭；（7）确认联锁系统阀门阀位正常。

5、问答题气化炉停车前为什么要进行升温操作？升温多少度？正确答案：气化炉停车前升温的目的是为了除掉壁炉上的挂渣，防止停车后炉温低，渣粘度增大，汇集于渣口致使渣口堵塞，升温50℃约半小时。

6、填空题气化炉投料时，高压氮气从（）吹入，用高压氧吹除的目的就是防止煤浆颗粒混入氧管道，除上述作用外，还可吹净烧嘴煤浆通道内的煤浆。

正确答案：氧通道7、填空题611工号的任务是将（）,洗涤后得到工艺气.正确答案：水煤浆气化8、问答题原用以输送水的离心泵，现改用来输送相对密度为1.2的水溶液（而其粘度与水相近）。

若管路布局不变，泵的前后两个开口容器液面间的垂直距离不变，试说明泵的流量、扬程、出口处压力表的读数和轴功率有何变化？正确答案：泵的流量，压头无变化，因密度对离心泵的流量，扬程无影响，泵的轴功率与密度成正比，会因密度的增大而增大，泵出口处压力表会因密度的增大而改变。

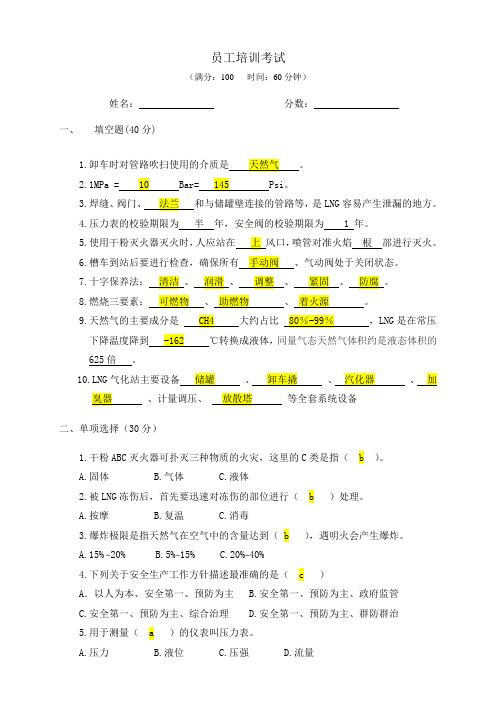

员工培训考试（满分：100 时间：60分钟）姓名：分数：一、填空题(40分)1.卸车时对管路吹扫使用的介质是天然气。

2.1MPa = 10 Bar= 145 Psi。

3.焊缝、阀门、法兰和与储罐壁连接的管路等，是LNG容易产生泄漏的地方。

4.压力表的校验期限为半年，安全阀的校验期限为 1 年。

5.使用干粉灭火器灭火时，人应站在上风口，喷管对准火焰根部进行灭火。

6.槽车到站后要进行检查，确保所有手动阀、气动阀处于关闭状态。

7.十字保养法：清洁、润滑、调整、紧固、防腐。

8.燃烧三要素：可燃物、助燃物、着火源。

9.天然气的主要成分是 CH4 大约占比 80％-99％，LNG是在常压下降温度降到 -162 ℃转换成液体，同量气态天然气体积约是液态体积的625倍。

10.LNG气化站主要设备储罐、卸车撬、汽化器、加臭器、计量调压、放散塔等全套系统设备二、单项选择（30分）1.干粉ABC灭火器可扑灭三种物质的火灾，这里的C类是指（ b ）。

A.固体B.气体C.液体2.被LNG冻伤后，首先要迅速对冻伤的部位进行（ b ）处理。

A.按摩B.复温C.消毒3.爆炸极限是指天然气在空气中的含量达到（ b ），遇明火会产生爆炸。

A.15% ~20%B.5%~15%C.20%~40%4.下列关于安全生产工作方针描述最准确的是（ c ）A．以人为本、安全第一、预防为主 B.安全第一、预防为主、政府监管C.安全第一、预防为主、综合治理D.安全第一、预防为主、群防群治5.用于测量（ a ）的仪表叫压力表。

A.压力B.液位C.压强D.流量四、问答题（30分）1.简述卸车时对卸液管路的吹扫方法。

撬——槽车方向：开启槽车液相阀门使管路带压后关闭阀门，开启撬气动阀110，开启槽车卸车放散阀，吹扫至少30秒，关闭放散阀。

2.如发现管线破裂发生大量泄露应如何处理？1、在确保人身安全的情况下立即关闭泄漏点最近的前后阀门，使泄漏量减小。

2、同时另一名工作人员到配电室断掉可能自动运转的设备（如空压机）的电源，泄漏现场严禁产生火花的任何行为。

气化工题库考点1、问答题蝶阀有何特点？适用于什么场合？正确答案：蝶阀又叫翻板阀，其流通能力大，价格便宜，阻力损失小，沉积物不易积存，结构紧凑，安装空间很小，但操作力矩大，泄漏量小。

调节型蝶阀可谓范围小（江南博哥），蝶阀特别适用于低压差、大口径、大流量的气体和浆状的液体。

2、问答题在蒸汽和空气运行阶段，汽化剂的温度应保持在多少？正确答案：汽化剂的温度应保持在约180℃。

3、问答题在正常生产中，HV1202在什么情况下打开？正确答案：（1）激冷水流量低低FIA1217-1/2/3LLL（三选二未旁路），则HV1202预开；（2）阀门控制按钮开，则HV1202预开。

4、问答题气化炉具备换烧嘴条件后，写出系统开车操作步骤？正确答案：（1）确认水系统大循环正常，烧嘴软管连好，烧嘴冷却水系统运行正常；（2）确认火炬系统运行正常，HN符合标准，炉温1200℃恒温4小时以上；（3）通知维修工到岗位准备换工艺烧嘴，并将安全系统复位；（4）操作工切断烘炉驰放气，关小开工抽引器；（5）维修工吊出预热烧嘴，换上工艺烧嘴，将工艺烧嘴对角紧固，停开工抽引器，关703七楼大“8”字盲板前截止阀，维修工倒大“8”字盲板；（6）大“8”字盲板对角紧固四个螺栓，系统进行LN吹除；（7）中控通知调度氧管线送1.0MPaN2保压，高压煤浆泵清水循环；（8）中控确认LN吹除合格后，通知现场倒小字盲板，通知现场将清水循环切为煤浆循环；（9）中控接到通知，烧嘴大“8”字盲板完工，通知现场开有关阀门，通知调度压氧保压；（10）建立氧气、煤浆流量，并建立洗涤塔、气化炉液位；（11）现场将确认单送回中控；（12）中控人员作好投料准备，进一步确认后，气化炉投料；（13）系统按要求升压后，查漏、切换黑水、提负荷、合成气送后系统，系统进入正常运行。

5、填空题煤浆槽内壁设置挡板的作用（），（）。

正确答案：防止煤浆在槽中形成漩涡、混合不均匀；使靠近槽内壁的煤浆流动状态紊乱，起到充分搅拌的作用6、填空题煤气的用途不同，其工艺流程差别很大。

第一部分制浆1.1工艺流程简述水煤浆制备系统设置三套系列，三台磨机全开；制得煤浆进入气化系统的煤浆贮槽（V-1301A/B）。

原料经破碎后颗粒尺寸小于12mm的合格的煤粒经除铁后被送入料仓（V-1201），再经煤称重进料机（N-1201）计量送入磨机（H-1201）。

设置的原料料仓为三台磨机共用，料仓（V-1201）内的粉尘经袋式过滤器（S-1201）过滤除尘后放空。

本工段设置了助熔剂添加单元，助熔剂为石英砂。

煤浆制备过程中加入助熔剂以改善煤浆灰渣熔融性能，本系统为常开系统。

通过风力将助熔剂输送到助熔剂仓（V-1202），设置二个助熔剂仓。

输送气经袋式过滤器（S-1202）过滤除尘后放空。

助熔剂经助熔剂给料器（N-1202）以及助熔剂进料输送机（L-1201）与原料煤一起送入磨机。

为改善煤浆中固体的分散性能和煤浆流动性能，降低煤浆粘度，提高煤浆浓度，调节煤浆pH值，在水煤浆系统设置了添加剂系统。

在添加剂制备槽中制得合格的含有pH值调节剂的添加剂溶液，泵送入添加剂槽,添加剂溶液经添加剂计量给料泵计量后送入磨机中。

制浆用水由制浆水泵（P-1201A/B）将水由制浆水槽（V-1203）经计量后送入磨机。

制浆用水由变换来的低温冷凝液及其它工段废水供给，不足部分根据需要，用原水进行补充。

原料煤在磨机中与水、添加剂、助熔剂、pH 值调节剂共磨制浆，达到要求的粒度分布，制得煤浆浓度约为60％。

煤浆从磨机溢流出经磨机出口圆筒筛除去大颗粒后，依靠重力流入磨机出口槽，磨机出口槽搅拌器连续搅拌使煤浆均匀并保持悬浮状态。

煤浆再通过低压煤浆泵送入气化系统的煤浆贮槽（V-1301A/B）供气化用。

制浆区域的各种排放、冲洗及泄漏都汇集去开工废浆池。

1.2工艺流程图1.2.1棒磨机油站系统1.2.2料浆制备及煤浆输送系统1.3操作问答1.水煤浆气化对原料煤有哪些要求？答：水煤浆气化要求原料煤是年轻的烟煤，灰熔点低，灰分有较好的粘温特性，较高的发热量，反应活性较好，成浆性能好，可磨性好等优点。

气化问答题1、煤的工业分析包括哪些项目？答：煤的工业分析包括水分、灰分、挥发分和固定碳四项2、按煤与气化剂的接触方式煤气化分为哪些？答：1）固定床气化；2）流化床气化；3）气流床气化；4）熔浴床气化3、写出煤气化反应中一次反应的方程式？C+ O2→CO2 +△H C+H2O→CO+H2 +△HC+1/2O2→CO +△H C+2H2O→CO2 +△HC+2H2→CH4+△H H2+1/2O2→H2O+△H4、德士古水煤浆气化中，煤的气化分为哪几步？答：1）裂解和挥发分燃烧；2）燃烧及气化；3）气化5、对置式四喷嘴气化炉内反应分为哪几个区？答：1）射流区；2）撞击区：3）撞击流股；4）回流区；5）折返流区；6）管流区6、对气化炉烘炉时调节温度的原则是什么？答：升温：先加大烟气抽引量，后加燃料气降温：先减小燃料气，在减小引气量7、离心泵的主要信能参数有哪些？答：流量、扬程、转速、功率和效率、气蚀余量NPSH8、隔膜式压缩机有什么优点？答：优点：压缩介质不受污染、不泄漏；压缩比大、容易实现高压9、工艺烧嘴的作用是什么？答：作用：借高速流动的氧气流的动能将水煤浆雾化并充分混合，在炉内形成一股有一定长度黑区的温度火焰，为气化创造条件10、水煤浆气化工艺烧嘴的结构是怎样的？答：工艺烧嘴四一个三流道设备，氧气分为两路：一路为中心氧，由中心氧管喷出，水煤浆由内环歇流出，并与中心氧气在出烧嘴前已预先混合；另一路为主氧通道，在外环道流出，在烧嘴口处与煤浆和中心氧再次混合。

11、德士古推荐的煤浆管道流体速度是多少？为什么？答：德士古推荐的煤浆流速为0.6-0.9米/秒，因为当煤浆流速低于0.6米/秒时，堵塞管道，便趋向于析出煤粒，而流速较高时，对管道的磨蚀又很严重。

12、怎样判断磨机空磨及满磨等异常情况？遇此情况应怎样处理？答：当磨机出现哗哗的声音继而出料减少，可能是空磨了。

遇此情况要加大给料量并检查进料端有无堵塞等现象。

煤气化操作工考试答案1、问答题沉降槽S1401的作用是什么？正确答案：沉降槽S1401的作用是从黑水中分离出较干净的灰水和含固量高的灰浆。

2、问答题简述N1、N2、N3在本系统中的作用。

答（江南博哥）案：N1的作用：（1）氧气、煤浆管线吹扫；（2）氧阀密封隔离；（3）气密性试验；（4）气化炉取压管保护。

N2的作用：（1）系统置换；（2）调节压力。

N3的作用：（1）系统置换；（2）隔绝空气；（3）作为载气；（4）冲堵；（5）消防；（6）动力气。

3、问答题检修炉做激冷水分布试验前，应做哪些准备工作？正确答案：中控联系现场，用原水建碳洗塔液位至80％，P1303备泵，现场确认激冷水管线并对FV1310、FV1314的阀位，确认FV1310和FV1314付线关，XV1308、XV1309、XV1310均打开。

激冷水分布试验路线应为：C1301→P1303→FV1310→S1302→F1301→V1411。

4、问答题气化炉壁温度过高有哪些原因？正确答案：（1）耐火砖脱落；（2）耐火砖长期冲刷变薄；（3）气化炉温高或超温（氧煤比过高、煤浆浓度过低、煤浆泵不大量等）；（4）烧嘴损坏或安装不当偏喷；（5）炉壁裂缝，形成窜气；（6）渣口堵；（7）灰熔点高，操作温度高。

5、问答题液压系统油箱循环回路的作用是什么？正确答案：回路上设置有冷却器，过滤器，此回路起对液压油冷却、过滤作用。

6、问答题简述自动控制系统中常用的几个术语。

正确答案：被控对象：需要实现控制的设备、机器或生产过程，称为被控对象。

被控变量：被控对象内要求保持设定数值（接近恒定值或按预定规律变化）的物理量称为被控变量。

操作变量：传到控制装置操纵用以使被控变量保持设定值的物理量或能量。

7、问答题什么是顺控？如何进行操作？正确答案：所谓顺控就是指自动控制高低压油泵和减速器油泵的依次起动，以及低压油泵和减速器油泵的依次停止。

操作：（1）选择高低压电控柜上“工作泵选择”开关3SA至“1#”或“2#”工作泵位置。

煤化工是以煤为原料，经过化学加工使煤转化为气体，液体，固体燃料以及化学品的过程，生产出各种化工产品的工业。

煤化工包括煤的一次化学加工、二次化学加工和深度化学加工。

煤的气化、液化、焦化，煤的合成气化工、焦油化工和电石乙炔化工等，都属于煤化工的范围。

而煤的气化、液化、焦化（干馏）又是煤化工中非常重要的三种加工方式。

煤的气化、液化和焦化概要流程图一.煤炭气化煤炭气化是指煤在特定的设备内，在一定温度及压力下使煤中有机质与气化剂（如蒸汽/空气或氧气等）发生一系列化学反应，将固体煤转化为含有CO、H2、CH4等可燃气体和CO2、N2等非可燃气体的过程。

煤的气化的一般流程图煤炭气化包含一系列物理、化学变化。

而化学变化是煤炭气化的主要方式，主要的化学反应有：1、水蒸气转化反应C+H2O=CO+H22、水煤气变换反应CO+ H2O =CO2+H23、部分氧化反应C+0.5 O2=CO4、完全氧化（燃烧）反应C+O2=CO25、甲烷化反应CO+2H2=CH46、Boudouard反应C+CO2=2CO其中1、6为放热反应，2、3、4、5为吸热反应。

煤炭气化时，必须具备三个条件，即气化炉、气化剂、供给热量，三者缺一不可。

煤炭气化按气化炉内煤料与气化剂的接触方式区分，主要有：1) 固定床气化：在气化过程中，煤由气化炉顶部加入，气化剂由气化炉底部加入，煤料与气化剂逆流接触，相对于气体的上升速度而言，煤料下降速度很慢，甚至可视为固定不动，因此称之为固定床气化；而实际上，煤料在气化过程中是以很慢的速度向下移动的，比较准确的称其为移动床气化。

2) 流化床气化：它是以粒度为0-10mm的小颗粒煤为气化原料，在气化炉内使其悬浮分散在垂直上升的气流中，煤粒在沸腾状态进行气化反应，从而使得煤料层内温度均一，易于控制，提高气化效率。

3) 气流床气化。

它是一种并流气化，用气化剂将粒度为100um以下的煤粉带入气化炉内，也可将煤粉先制成水煤浆，然后用泵打入气化炉内。

1.煤的工业分析项目包括哪些？煤的元素分析通常有哪些？答：煤的工业分析一般有：煤的水份、灰份、挥发份、固定碳。

煤的元素分析即化学分析，常规项目为碳、氢、氧、氮、硫、氯。

2.气化炉运转的主要经济指标有哪些？答：(1) 产气率(2)碳转化率(3) 氢转化率(4)有效气产率(5)煤耗、氧耗。

3.影响煤浆浓度的主要因素有哪些？答：(1) 煤质(2) 粒度分布(3) 助熔剂(4) 添加剂。

4.气化炉德士古烧嘴中心氧的作用是什么？答：中心氧的作用是可以让煤浆雾化、燃烧充分、提高气化效率。

5.合成气洗涤塔塔上部为何设置除沫器？答：其作用是防止雾沫夹带，避免将水带入变换、损坏触媒。

6.气化炉投料前进行N2 置换的目的是什么? 答：目的是将容器及管道内的氧气置换到低于爆炸极限，防止投料时产生的煤气与氧气混合而发生爆炸。

当氧气含量低于2%时才算合格。

7.影响水煤浆气化的因素有哪些? 答：影响水煤浆气化的因素有：a)煤质b)水煤浆浓度c)氧碳比d)反应温度e)气化压力f) 助熔剂。

8.气化操作温度选择的原则是什么？答：操作原则是在保证液态排渣的前提下，尽量选择较低的操作温度。

9.进X151A/B 的灰水添加絮凝剂的作用？答：X151A/B 进口加絮凝剂的目的是为了让水中的杂质凝结成大块在X151A/B 中沉淀，使水质变好。

10.变换触媒硫化结束的标志是什么？答：标志是出口气体中硫化物浓度升高。

11.热量传递的方式有那些？答：方式有：传导、对流、辐射。

12.化学反应速度影响的因素有哪些？答：浓度、温度、催化剂。

13.常用的机械传动有那几种？答：有皮带、链条、齿轮三种。

14.添加剂、助溶剂的有效成分是什么？分别起什么作用？添加量的多少由什么来决定？答：添加剂的有效成份为造纸废浆里的羧甲基纤维素、乙基纤维素等以及木质素磺酸钠、水玻璃、腐植酸钠等四种物质或以上物质组配混合使用。

助熔剂的有效成份为CaCO3。

添加剂的作用是改善水煤浆的流动性和稳定性，做为表面活性剂有三个作用：(1) 使煤粒湿润便于水煤结合。
