电工仪表与电气测量 第三章 交流电流表和交流电压表
便携式电磁系电流表扩大电流量程时，为什
么不能采用并联分流电阻的方法？
第三章 交流电流、电压的测量 本节小结
电磁系电流表一般由电磁系测量机构组成。电磁系电 流表扩大量程一般都采用将固定线圈分成两段，然后利用
分段线圈的串、并联来实现。
便携式电磁系电压表一般都做成多量程的，并且多采 用共用式分压电路。
返回目录
量机构。
第三章 交流电流、电压的测量
§3-1电磁系测量机构 §3-2整流系测量机构
§3-3交流电流表和交流电压表
第三章 交流电流、电压的测量
§3-4测量用互感器
§3-5交流电流和电压的测量 §3-6钳形电流表
返回目录
第三章 交流电流、电压的测量
§3-1 电磁系测量机构
1．掌握电磁系测量机构的结构。 2．掌握电磁系测量机构的工作原理。 3．熟悉电磁系测量机构的技术特性。
第三章 交流电流、电压的测量
电磁系仪表的优点之一是可以交直流两
用，为什么平时我们测量直流电时都选用磁
电系仪表而不选用电磁系仪表？
第三章 交流电流、电压的测量
本节小结
由磁电系测量机构和整流器组成的仪表称为整流系仪
表。整流系交流电压表就是在整流系仪表的基础上串联分
压电阻而成的。
返回目录
第三章 交流电流、电压的测量
第三章 交流电流、电压的测量
电压互感器的符号
电压互感器接线图
第三章 交流电流、电压的测量
电压互感器一次侧额定电压U1N与二次侧额定 电压U2N之比，称为电压互感器的额定变压比，用 KTV表示，即 U1N K TV U 2N
KTV一般都标在电压互感器的铭牌上。测量 时可根据电压表的指示值U2，计算出一次侧被 测电压U1的大小，即 U1＝KTV ×U2

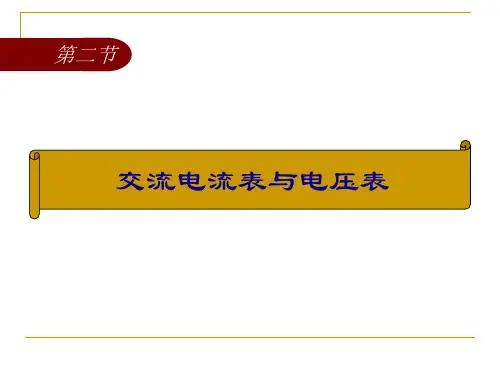

交流电流表与电压表 ppt课件
交流电流表与电压表
扩大交流仪表的量程。 测量高电压时保证工作人员和 仪表的安全。 有利于仪表生产的标准化，降低生产 成本。
交流电流表与电压表
电流互感器实际上是一个降流变压器，能把一次
侧的大电流变换成二次侧的小电流。一般电流互
感器二次侧的额定电流为5A。
电流互感器的一次侧额定电流I1N与二次侧额定电 流I2N之比，叫做电流互感器的额定变流比，用KTA 表示，即
交流电流表与电压表
安装式电磁系电流表：一般制成单量程， 但最大量程不得超过200A。在测量较大 的交流电流时，仪表须与电流互感器配 合使用。
便携式电磁系电流表：一般都制成多量 程的。但它不能采用并联分流电阻的方 法扩大量程。而是采用将固定线圈分段， 然后利用分段线圈的串、并联来实现。
双量程电磁系电流表原理
对于半波整流 I有效＝1.11 I平均
对于全波整流 I有效＝2.22 I平均 这样一来，交流电压表的标度尺就可
以直接按交流电的有效值来进行刻度，即整 流系交流电压表的读数是正弦交流电压的有 效值。
交流电流表与电压表
简述电磁系仪表的结构。 为什么电磁系仪表可以交直流两用？ 磁电系仪表和电磁系仪表的标度尺有什么不
交流电流表与电压表
整流系电流表和电压表
交流电流表与电压表
磁电系测量机构和整流装置组成的仪表称 为整流系仪表。
整流系交流电压表是在整流系仪表的基础 上串联分压电阻而成的。其中，整流系测 量机构是整个仪表的核心。
整流系交流电压表中的整流电路
半波整流电路
全波整流电路
交流电的大小习惯上是指交流电的有效值。 为此，我们可根据交流电有效值与平均值之 间的关系来刻度标度尺。
排斥型测量机构：转动力矩取决于固定铁片和 可动铁片被磁化后磁场的强弱，而它们的磁场 也都与被测电流有关。排斥型测量机构转动力 矩的大小也应与线圈产生磁势的平方成正比。
《电压表和电流表》课件
接入正负接线柱
将电压表的“+”接线柱接入 电路的正极，“-”接线柱接
入电路的负极。
接入电路
将电压表的两个接线柱分别接 入被测电路的两端。
注意安全
在接入电压表时，应确保电源 已经关闭，以防止触电事故发
生。
电压表的读数方法
确定量程
根据电压表的量程，确 定每小格所代表的电压
值。
读取指针位置
观察电压表的指针位置 ，并读取相应的电压值
定期校准
为保证测量精度，应定期对电 压表进行校准和维护。
注意电源安全
在使用电压表时，应确保电源 安全可靠，避免因电源问题引
发安全事故。
PART 03
电流表的使用方法和注意 事项
电流表的正确接入方法
01
02
03
确定电流表的量程
根据电路中的电流大小， 选择合适的电流表量程。
串联接入电路
将电流表串联在待测电路 中，确保电流表的正负极 与电路中的正负极相连接 。
检查线路连接
检查接线柱是否松动或接触不良 。
电压表和电流表的校准和检测
校准周期
建议每年进行一次校准，以确保测量准确性。
检测设备
使用专用的检测设备进行校准和检测。
记录与报告
对校准和检测结果进行记录，并生成报告存档。
注意安全
使用电流表时应确保安全，避免发生触电事 故。
正确放置
使用电流表时应将其放置在平稳的地方，避 免振动和碰撞。
避免短路
在使用电流表时，应避免将电流表直接短路 ，以免损坏电流表。
定期校准
为保证测量精度，应定期对电流表进行校准 。
PART 04
电压表和电流表的维护和 保养
电压表和电流表的清洁保养

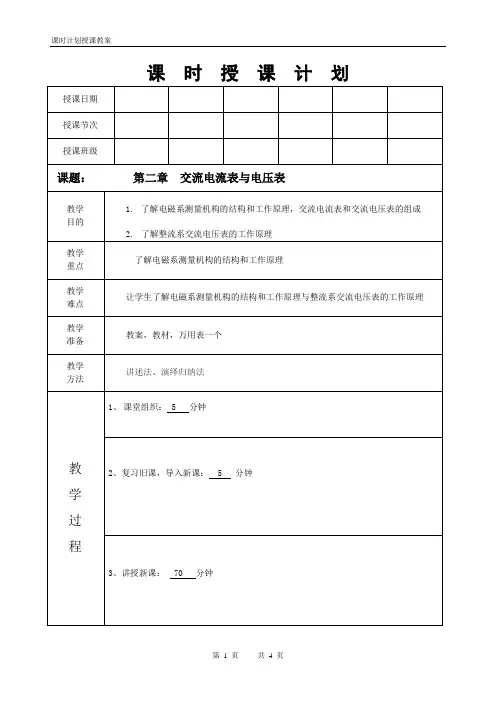

电工仪表与测量第六讲交流电流表与电压表
课时授课计划
课时授课计划
1. 电磁系仪表的结构有吸引型、推斥型和吸引—推斥型三种。
结构如下图，固定线圈１和偏心装在转轴的可动铁芯２、转轴上还装有指针３、阻尼翼片４、游丝５；
2.当线圈通有电流时，产生磁场，偏心铁片被磁化，而与固定线圈互相吸引，产生偏心力
矩，而带动指针偏转。
在线圈通有交流电流的情况下，由于两铁片的极性同时改变，所以仍然产生推斥力。
当线圈通有电流时，产生磁场，两铁片均被磁化，同一端的极性是相同的，因而互相推斥，可动铁片因受斥力而带动指针偏转。
在线圈通有交流电流的情况下，由于两铁片的极性同时改变，所以仍然产生推斥力。
原理
电磁系仪表的转动力矩是靠通以被测电流的线圈与铁芯的吸引力产生的，从电工理论可知，线圈的磁场能量为。
《电压表和电流表》课件
《电压表和电流表》ppt课 件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。

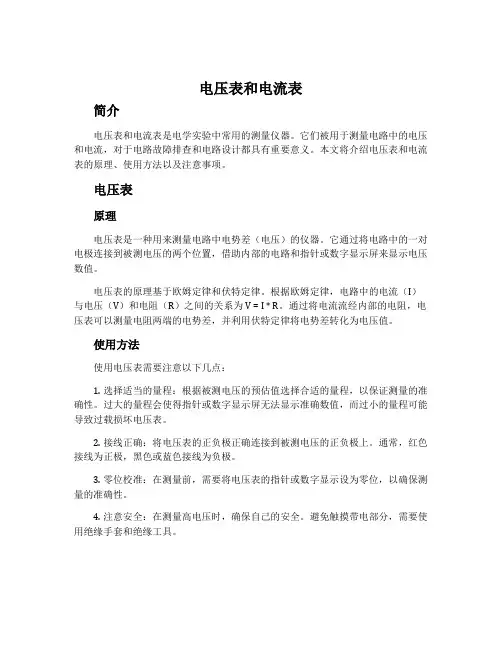

电压表和电流表
电压表和电流表简介电压表和电流表是电学实验中常用的测量仪器。
它们被用于测量电路中的电压和电流，对于电路故障排查和电路设计都具有重要意义。
本文将介绍电压表和电流表的原理、使用方法以及注意事项。
电压表原理电压表是一种用来测量电路中电势差（电压）的仪器。
它通过将电路中的一对电极连接到被测电压的两个位置，借助内部的电路和指针或数字显示屏来显示电压数值。
电压表的原理基于欧姆定律和伏特定律。
根据欧姆定律，电路中的电流（I）与电压（V）和电阻（R）之间的关系为 V = I * R。
通过将电流流经内部的电阻，电压表可以测量电阻两端的电势差，并利用伏特定律将电势差转化为电压值。
使用方法使用电压表需要注意以下几点：1.选择适当的量程：根据被测电压的预估值选择合适的量程，以保证测量的准确性。
过大的量程会使得指针或数字显示屏无法显示准确数值，而过小的量程可能导致过载损坏电压表。
2.接线正确：将电压表的正负极正确连接到被测电压的正负极上。
通常，红色接线为正极，黑色或蓝色接线为负极。
3.零位校准：在测量前，需要将电压表的指针或数字显示设为零位，以确保测量的准确性。
4.注意安全：在测量高电压时，确保自己的安全。
避免触摸带电部分，需要使用绝缘手套和绝缘工具。
注意事项•电压表一般是用来测量直流电压，但有些电压表可以用来测量交流电压。
需要根据实际需要选择合适的电压表。
•电压表的内阻很大，连接到电路中时会产生电流的负载效应。
在一些特殊情况下，这个负载效应可能会影响到被测电路的工作状态。
•长时间不使用电压表时，建议将测量范围设为最小值，以防止内部元件损坏。
电流表原理电流表是一种用来测量电路中的电流的仪器。
它通过将电路中的电流流经仪器内部的电路，利用电流对电阻产生的电压差来测量电流的大小。
电流表的原理基于安培定律和欧姆定律。
根据安培定律，电流通过导线的大小与通过该导线所围成的面积成正比。
通过将电流通过内部的电阻，电流表可以测量电阻两端的电压，并利用欧姆定律将电压转化为电流数值。

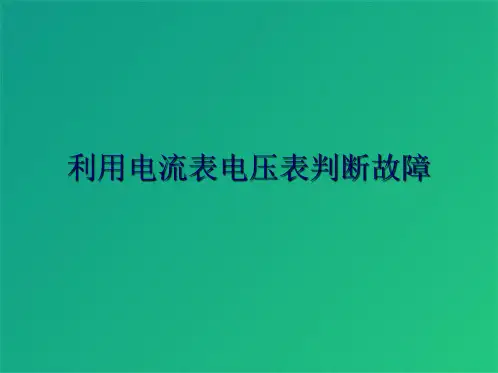

利用电流表电压表判断故障(共8张PPT)
②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。 ②与电压表并联的用电器短路。
• ①电流表短路 1、在图4所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是：
1、在图4所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是： A．另一个电压表示数变小 A．电源接线柱接触不良.
• 2、某同学连接电路如图2所示，闭合开关S后，
发现灯不亮．为检查电路故障，他用电压表进行 测量，结果是UAF=3V，UAB=0，UBD=0， UDF=3V，则此电路的故障可能是：
A．开关S接触不良 B．电灯L灯丝断了 C， 电灯L短路 D．电阻R短路
• 1．如图所示，电源电压不变，闭合开关S，电
3、电流表电压表均无示数
• “两表均无示数”表明无电流通过两表，
除了两表同时短路外，最大的可能是主电 路断路导致无电流。
Hale Waihona Puke • 例1、如图12所示，开关s闭合后，小灯泡不发
光，电流表无示数．这时用电压表测得a、b两 点间和b、c两点间的电压均为零，而a、d间和 b、d间的电压均不为零，这说明 ( )
利用电流表电压表判断故障
1、电流表示数正常而电压表无示数：
• “电流表示数正常”表明主电路为通路，
“电压表无示数”表明无电流通过电压表， 则故障原因可能是：
• ①电压表损坏或接触不良 • ②与电压表并联的用电器短路。
2、电压表有示数而电流表无示数
• 开c. 关的触片或“接线柱电接触不压良 表有示数”表明电路中有电流通过，
“电流表无示数”说明没有或几乎没有电 “电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是
• ①电流表短路 1、在图4所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是：
1、在图4所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是： A．另一个电压表示数变小 A．电源接线柱接触不良.
• 2、某同学连接电路如图2所示，闭合开关S后，
发现灯不亮．为检查电路故障，他用电压表进行 测量，结果是UAF=3V，UAB=0，UBD=0， UDF=3V，则此电路的故障可能是：
A．开关S接触不良 B．电灯L灯丝断了 C， 电灯L短路 D．电阻R短路
• 1．如图所示，电源电压不变，闭合开关S，电
3、电流表电压表均无示数
• “两表均无示数”表明无电流通过两表，
除了两表同时短路外，最大的可能是主电 路断路导致无电流。
Hale Waihona Puke • 例1、如图12所示，开关s闭合后，小灯泡不发
光，电流表无示数．这时用电压表测得a、b两 点间和b、c两点间的电压均为零，而a、d间和 b、d间的电压均不为零，这说明 ( )
利用电流表电压表判断故障
1、电流表示数正常而电压表无示数：
• “电流表示数正常”表明主电路为通路，
“电压表无示数”表明无电流通过电压表， 则故障原因可能是：
• ①电压表损坏或接触不良 • ②与电压表并联的用电器短路。
2、电压表有示数而电流表无示数
• 开c. 关的触片或“接线柱电接触不压良 表有示数”表明电路中有电流通过，
“电流表无示数”说明没有或几乎没有电 “电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是
课件1：11.4 第2课时 电压表和电流表的电路结构
成一个量程为10V的电压表，则应在电流表上（ ）
A. 串联一个9.5Ω的电阻
B. 串联一个9.5kΩ的电阻
C. 并联一个10 kΩ的电阻
D. 并联一个9.5Ω的电阻
课堂训练
解析：
把电流表改装成10V的电压表需要串联分压电阻，串联电阻阻值
U
10
R Rg
500Ω=9500Ω=9.5KΩ
分压电阻 R1 分担的电压 UR1＝U1－Ug＝2.97 V
UR1 2.97
所以分压电阻阻值 R1＝ ＝
Ω＝990 Ω
Ig 0.003
改装成量程为 0～15 V 的电压表，当达到满偏时，
分压电阻 R2 分担的电压 UR2＝U2－UR1－Ug＝12 V，
UR2
12
所以分压电阻阻值 R2＝ ＝
Ω＝4 000 Ω.
它改装为量程为0～3V的电压表，要串联多大的电阻？改装
后的电压表内阻多大？
V
U
Ug
Ig
UR
Rg
U
R
R串=990 Ω
Rv=1000 Ω
新知探究
知识点
电压表和电流表的电路结构
1
2.电流表、电压表的改装
例2:有一个电流表G，内阻Rg=25 Ω ，满偏电流Ig=3mA。要
把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？
R
RA
I Ig
Rg
Rg R
Rg R
新知探究
伏安法测电阻的两种接法
方法
电流表内接法
电流表外接法
电流表分压
电压表分流
U 测＝Ux＋UA
I 测＝Ix＋IV
电路图
误差原因
U测
A. 串联一个9.5Ω的电阻
B. 串联一个9.5kΩ的电阻
C. 并联一个10 kΩ的电阻
D. 并联一个9.5Ω的电阻
课堂训练
解析：
把电流表改装成10V的电压表需要串联分压电阻，串联电阻阻值
U
10
R Rg
500Ω=9500Ω=9.5KΩ
分压电阻 R1 分担的电压 UR1＝U1－Ug＝2.97 V
UR1 2.97
所以分压电阻阻值 R1＝ ＝
Ω＝990 Ω
Ig 0.003
改装成量程为 0～15 V 的电压表，当达到满偏时，
分压电阻 R2 分担的电压 UR2＝U2－UR1－Ug＝12 V，
UR2
12
所以分压电阻阻值 R2＝ ＝
Ω＝4 000 Ω.
它改装为量程为0～3V的电压表，要串联多大的电阻？改装
后的电压表内阻多大？
V
U
Ug
Ig
UR
Rg
U
R
R串=990 Ω
Rv=1000 Ω
新知探究
知识点
电压表和电流表的电路结构
1
2.电流表、电压表的改装
例2:有一个电流表G，内阻Rg=25 Ω ，满偏电流Ig=3mA。要
把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？
R
RA
I Ig
Rg
Rg R
Rg R
新知探究
伏安法测电阻的两种接法
方法
电流表内接法
电流表外接法
电流表分压
电压表分流
U 测＝Ux＋UA
I 测＝Ix＋IV
电路图
误差原因
U测

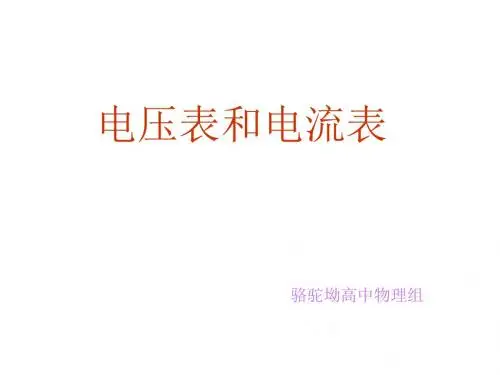

高二物理电流表和电压表
阻 值 的 电 阻 R， 就
可以改装成较大量 程 的 电 流 表 A， 如 图所示：
2．分流电阻R：并联电阻R的作用是分担一部分电 流，做这种用途的电阻叫分流电阻．
若将内阻为Rg，满偏电流Ig为的电流表改装成量 程为I的电流表，则有： I g Rg (I I g )R
所用的分流电阻值 R I g Rg I Ig
４．电流表G的参数 （1）电流表的内阻Rg ：电流表G的电阻Rg叫做电 流表的内阻．一般为几百欧到几千欧．
（2）满偏电流Ig ：电流表G指针偏转到最大刻度值 时的电流Ig叫做满偏电流，一般为几十微安到几毫 安．
（3）满偏电压Ug ：电表G通过满偏电流时，加 在电流表两端的电压Ug叫做满偏电压．
电流表G的电路符号及各个参数间的关系如图所示：
量程为U的电压表，则有：U I g (Rg R)
所用的分压电阻值 R U Rg Ig
3．电压表内阻RV ：表头内阻Rg和分压电阻R的总
阻值为电压表内阻 RV Rg R
三、把小量程的电流表G改装成大量 程的电流表A
1．改装原理，利 用并联电路的分流 原理，在电流表G 两端并联一只适当
U g Ig Rg
二、把电流表G改为电压表V
1．改装原理：利用串 联电路的分压原理， 将电流表G串联一只 适当阻值的电阻R， 就可以改装成一定量 程的电压表V．如图 所示：
2．分压电阻R：串联电阻R的作用是分担一部分 电压，做这种用途的电阻叫分压电阻．
若将内阻为Rg 、满偏电流为Ig的电流表改装成
3．电流表A的内阻RA ：表头内阻Rg和分流电阻R
的并联阻值为电流表A的内阻．
小结：
电压表和电流表的表头都是电流表G，内 阻Rg，满偏电流Ig是反映电流表G特性的 两个重要参数，将G改装成V或A所根据的 原理是串联电路的分压作用或并联电路的 分流作用．
可以改装成较大量 程 的 电 流 表 A， 如 图所示：
2．分流电阻R：并联电阻R的作用是分担一部分电 流，做这种用途的电阻叫分流电阻．
若将内阻为Rg，满偏电流Ig为的电流表改装成量 程为I的电流表，则有： I g Rg (I I g )R
所用的分流电阻值 R I g Rg I Ig
４．电流表G的参数 （1）电流表的内阻Rg ：电流表G的电阻Rg叫做电 流表的内阻．一般为几百欧到几千欧．
（2）满偏电流Ig ：电流表G指针偏转到最大刻度值 时的电流Ig叫做满偏电流，一般为几十微安到几毫 安．
（3）满偏电压Ug ：电表G通过满偏电流时，加 在电流表两端的电压Ug叫做满偏电压．
电流表G的电路符号及各个参数间的关系如图所示：
量程为U的电压表，则有：U I g (Rg R)
所用的分压电阻值 R U Rg Ig
3．电压表内阻RV ：表头内阻Rg和分压电阻R的总
阻值为电压表内阻 RV Rg R
三、把小量程的电流表G改装成大量 程的电流表A
1．改装原理，利 用并联电路的分流 原理，在电流表G 两端并联一只适当
U g Ig Rg
二、把电流表G改为电压表V
1．改装原理：利用串 联电路的分压原理， 将电流表G串联一只 适当阻值的电阻R， 就可以改装成一定量 程的电压表V．如图 所示：
2．分压电阻R：串联电阻R的作用是分担一部分 电压，做这种用途的电阻叫分压电阻．
若将内阻为Rg 、满偏电流为Ig的电流表改装成
3．电流表A的内阻RA ：表头内阻Rg和分流电阻R
的并联阻值为电流表A的内阻．
小结：
电压表和电流表的表头都是电流表G，内 阻Rg，满偏电流Ig是反映电流表G特性的 两个重要参数，将G改装成V或A所根据的 原理是串联电路的分压作用或并联电路的 分流作用．

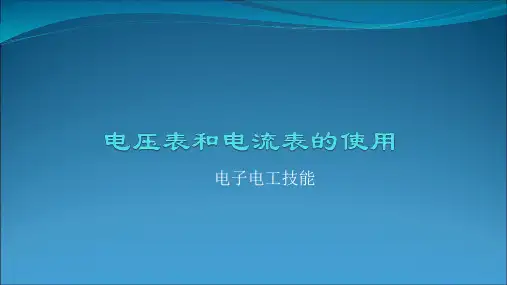

电压表和电流表的使用PPT课件
知识点精讲
R 1 为小阻值电阻，R 2 为大阻值电阻，为了准确测量这两个电阻的阻值，下列电路中，伏安表
接法正确的是 （ C ）
【解析】测量小电阻用外接，测量大电阻用内接。
电流表分压
测量结果
喜 > 测
喜 < 测
测量条件
<
>
知识清单
伏安法测电阻电路选择：关键是先判断所测的电阻是属于“大阻值”还是“小阻值”的，若是
“大阻值”电阻，则用电流表内接法；若是“小阻值”电阻，则用电流表外接法。要确定待测电阻属
于哪一种，最简单的方法就是采用倍数法。当 < 时，肯定属于小阻值电阻。当 > 时，肯定
表9-4-2 “内大外小”的含义
内大
适合测大电阻
测量值大于真实值
外小
适合测小电阻
测量值小于真实值
知识点精讲
某同学用伏安法测量一电Байду номын сангаас元件的电阻值，实验所用电压表的电阻为1 000Ω，电流表的电阻为
10Ω，测量电路如图9-4-3所示，实验读数为：U=5V，I=0.01A,根据欧姆定律测得R=500Ω。R的实际
（3）被测电流不要超过电流表的量程。
（4）绝对不允许不经过用电器而把电流表直接连到电源的两极上。
2.电压表的正确使用方法
（1）电压表要跟被测电路并联。
（2）电压表的正负接线柱接法要正确，使电流从正接线柱流入电压表，从负接线柱流出来。
（3）被测电压不要超过电压表的量程。
知识清单
3.电流表和电压表的正确使用方法的相同点与不同点
阻值是多少？简述误差产生的原因；画出改进后的实验电路。
【答案】根据欧姆定律测得R=500Ω，此时的R值是电压表电阻和R的实际值并联的总电阻，所以R的实际阻
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器的铁心和二次侧的一端必须可靠 接地。
.精品课件.
37
思考与练习
仪用互感器的用途有哪些？ 为什么不能用并联分流电阻的方法扩大交流
电流表的量程？ 如何正确使用电流互感器和电压互感器？ 为什么电流互感器的二次侧在运行中绝对不
允许开路？而电压互感器的二次侧在运行中 绝对不允许短路？ 能用电压互感器扩大直流电压表的量程吗？ 为什么？
K
＝
TV
U1N U 2N
.精品课件.
34
电压互感器的符号
电压互感器接线图
.精品课件.
35
常用电压互感器
JDJ-6、10型 JDZ-3、6、10Q型
.精品课件.
JDG4-0.5型
36
电压互感器的正确使用
要正确接线。将电压互感器的一次侧与被测 电路并联，二次侧与电压表并联。
电压互感器的一次侧、二次侧在运行中绝对 不允许短路。因此，一次侧、二次侧都要加 装熔断器。
半波整流电路
全波整流电路
.精品课件.
23
交流电的大小习惯上是指交流电的有效值。 为此，我们可根据交流电有效值与平均值之 间的关系来刻度标度尺。
对于半波整流 I有效＝1.11 I平均
对于全波整流 I有效＝2.22 I平均 这样一来，交流电压表的标度尺就可
以直接按交流电的有效值来进行刻度，即整 流系交流电压表的读数是正弦交流电压的有 效值。
线圈串联
.精品课件.
线圈并联
18
三、交流电压表
电磁系交流电压表由电磁系测量机构与 分压电阻串联组成。
安装式交流电压表:一般都做成单量程的， 且最大量程不超过600V。要测量更高的 交流电压时，仪表要与电压互感器配合 使用。
便携式交流电压表:一般都做成多量程 的， 并采用了共用式分压电路。
.精品课件.
.精品课件.
30
.精品课件.
31
常用电流互感器
LD ZJ 110
型 LDZJ1-10型
LQG-0.5型
LAZBJ-10型
.精品课件.
LMZ1-0.5系列
32
电流互感器的正确使用
要正确接线。将电流互感器的一次侧与被测电路串联， 二次侧与电流表串联。
电流互感器的二次侧在运行中绝对不允许开路。因此， 在电流互感器的二次侧回路中严禁加装熔断器。运行 中需拆除或更换仪表时，应先将电流互感器的二次侧 短路后再进行操作。
安装式电磁系电流表：一般制成单量程， 但最大量程不得超过200A。在测量较大 的交流电流时，仪表须与电流互感器配 合使用。
便携式电磁系电流表：一般都制成多量 程的。但它不能采用并联分流电阻的方 法扩大量程。而是采用将固定线圈分段， 然后利用分段线圈的串、并联来实现。
.精品课件.
17
双量程电磁系电流表原理
.精品课件.
5
排斥型测量机构
.精品课件.
6
磁感应阻尼器原理示意图
.精品课件.
7
吸引型测量机构工作原理
电流正向
电流反向
.精品课件.
8
排斥型测量机构工作原理
电流正向
.精品课件.
电流反向
9
电磁系测量机构的工作原理
利用通电流的固定线圈产生磁场， 使铁心磁化。然后利用线圈与铁心 （吸引型）或铁心与铁心（排斥型） 相互作用产生转动力矩，带动指针偏 转。
.精品课件.
63
思考与练习
为什么要求与仪表配合使用的附加装置的准 确度比仪表本身的准确度更高？
如何选择电流表和电压表的量程？ 如果将电流表错接成并联，会出现什么情况？ 如何正确使用电流表？ 如何正确使用电压表？
.精品课件.
返回章目录 64
.精品课件.
11
显然，电磁系测量机构的转动力矩 与线圈磁势的平方成正比，即
M＝K1（N I）2 上式说明，电磁系测量机构指针的 偏转角α与被测电流的平方成正比，因此 可用来测量被测电流的大小。
.精品课件.
12
电磁系仪表的特点
优点 既可测量直流，又可测量交流。 过载能力强，制造成本低。 缺点： 标度尺刻度不均匀。 易受外磁场影响。
.精品课件.
28
二、电流互感器
电流互感器实际上是一个降流变压器，能把一次
侧的大电流变换成二次侧的小电流。一般电流互
感器二次侧的额定电流为5A。
电流互感器的一次侧额定电流I1N与二次侧额定电 流I2N之比，叫做电流互感器的额定变流比，用KTA 表示，即
K
＝
TA
I1N I 2N
.精品课件.
29
电流互感器的符号 电流互感器的接线图
.精品课件.
24
思考与练习
简述电磁系仪表的结构。 为什么电磁系仪表可以交直流两用？ 磁电系仪表和电磁系仪表的标度尺有什么不
同？为什么？ 电磁系仪表的过载能力为什么比较强？ 如何减小外磁场对电磁系仪表的影响？ 便携式电磁系电流表是如何扩大量程的？ 整流系交流电压表有哪些优缺点？
.精品课件.
电流互感器的铁心和二次侧的一端必须可靠接地。
接在同一互感器上的仪表不能太多。
.精品课件.
33
二、电压互感器
电压互感器实际上就是一个降压变压器，它能将 一次侧的高电压变换成二次侧的低电压。
电压互感器二次侧的额定电压一般为100V。
电压互感器一次侧额定电压U1N与二次侧额定电 压U2N之比，称为电压互感器的额定变压比，用 KTV表示，即
分压电阻、仪用互感器等，其准确度等级应 比仪表本身的准确度等级高2～3挡。
.精品课件.
54
选择仪表内阻
选择仪表内阻时要满足： 电压表内阻应尽量大些； 电流表内阻应尽量小些。
.精品课件.
55
选择仪表量程
根据以下原则选择电流表和电压表的量程： 所选量程要大于被测量； 把被测量范围选择在仪表标度尺满刻度的三
.精品课件.
48
测量完毕， 一定要将仪 表的量程开 关置于最大 位置上
.精品课件.
49
思考与练习
钳形电流表的最大优点是什么？ 简述互感器式钳形电流表的结构和用途。 简述电磁系钳形电流表的结构和用途。 如何正确使用钳形电流表测量电路中的电流？
.精品课件.
返回章目录 50
第五节
电流表与电压表的选择和使用
19
双量程电磁系电压表
.精品课件.
20
四、整流系交流电压表
整流系电流表和电压表
.精品课件.
21
整流系交流电压表的组成
磁电系测量机构和整流装置组成的仪表称 为整流系仪表。
整流系交流电压表是在整流系仪表的基础 上串联分压电阻而成的。其中，整流系测 量机构是整个仪表的核心。
.精品课件.
22
整流系交流电压表中的整流电路
.精品课件.
返回章目录 38
第四节
钳形电流表
.精品课件.
39
一、钳形电流表的构造及原理
钳形电流表的最大优点是可以在不切断电路 的情况下测量运行中的交流电动机的工作电 源自，从而很方便地了解电动机的工作状态。
实际使用的钳形电流表分为指针式和数字式 两大类。
.精品课件.
40
互感器式钳形电流表
.精品课件.
表，当要求准确度较高时，可选择电动系仪表。 交、直流两用—选择交、直流两用的电磁系仪
表，在要求准确度较高的场合可选择电动系仪 表。
.精品课件.
53
选择仪表准确度
作为标准表或精密测量：选用0.1级或0.2级 的仪表；
实验室：选用0.5级或1.0级的仪表； 一般的工程测量：选用1.5级以下的仪表。 与仪表配合使用的附加装置，如分流电阻、
.精品课件.
57
选择仪表的绝缘强度
选择仪表时，还要根据被测电路电压的高低， 来确定仪表的绝缘强度，以免发生危害人身安 全及损坏仪表的事故。
仪表的绝缘强度要高于被测电路的电压。
.精品课件.
58
二、电流表的使用
带有分流器的直流电流表
直流电流表的接线
.精品课件.
59
交流电流表的接线 交流电流表通过互感器接线
.精品课件.
10
指针偏转角与线圈中电流的关系
吸引型测量机构：转动力矩取决于固定线圈的 磁场和可动铁片被磁化后的磁场强弱，而它们 磁场的强弱又都与被测电流有关。转动力矩的 大小应与线圈磁势的平方成正比。
排斥型测量机构：转动力矩取决于固定铁片和 可动铁片被磁化后磁场的强弱，而它们的磁场 也都与被测电流有关。排斥型测量机构转动力 矩的大小也应与线圈产生磁势的平方成正比。
.精品课件.
60
在测量较高电压电路的电流时，电流 表应串联在被测电路中的低电位端， 以保证操作人员的安全。
电流表如果错接成并联会造成电路短 路，并烧毁电流表，因此应严格禁止！
.精品课件.
61
三、电压表的使用
电压表接线
交流电压表通过互感器接线
.精品课件.
62
如果将电压表错接成串联， 则会因其内阻太大，使测量 电路呈开路状态，电压表也 无法正常工作。
MG20、MG21型钳形电流表属于交、直流 两用的电磁系钳形电流表。
.精品课件.
44
.精品课件.
45
二、钳形电流表的使用
测量时 将被测 导线置 于钳口 中央
.精品课件.
46
钳口要 结合紧 密，有 污物要 及时清 洗
.精品课件.
47
测量5A以下较小 电流时，可将被测 导线多绕几圈再放 入钳口测量。被测 的实际电流等于 仪表读数除以放进 钳口中导线的圈数
.精品课件.
51
一、电流表和电压表的选择
根据电工测量的目的和要求，合理选择电流表 和电压表。在选择时应按照仪表类型、准确度、 仪表内阻、量程、工作条件以及绝缘强度等方 面，既全面又有所侧重地进行选择。
.精品课件.
37
思考与练习
仪用互感器的用途有哪些？ 为什么不能用并联分流电阻的方法扩大交流
电流表的量程？ 如何正确使用电流互感器和电压互感器？ 为什么电流互感器的二次侧在运行中绝对不
允许开路？而电压互感器的二次侧在运行中 绝对不允许短路？ 能用电压互感器扩大直流电压表的量程吗？ 为什么？
K
＝
TV
U1N U 2N
.精品课件.
34
电压互感器的符号
电压互感器接线图
.精品课件.
35
常用电压互感器
JDJ-6、10型 JDZ-3、6、10Q型
.精品课件.
JDG4-0.5型
36
电压互感器的正确使用
要正确接线。将电压互感器的一次侧与被测 电路并联，二次侧与电压表并联。
电压互感器的一次侧、二次侧在运行中绝对 不允许短路。因此，一次侧、二次侧都要加 装熔断器。
半波整流电路
全波整流电路
.精品课件.
23
交流电的大小习惯上是指交流电的有效值。 为此，我们可根据交流电有效值与平均值之 间的关系来刻度标度尺。
对于半波整流 I有效＝1.11 I平均
对于全波整流 I有效＝2.22 I平均 这样一来，交流电压表的标度尺就可
以直接按交流电的有效值来进行刻度，即整 流系交流电压表的读数是正弦交流电压的有 效值。
线圈串联
.精品课件.
线圈并联
18
三、交流电压表
电磁系交流电压表由电磁系测量机构与 分压电阻串联组成。
安装式交流电压表:一般都做成单量程的， 且最大量程不超过600V。要测量更高的 交流电压时，仪表要与电压互感器配合 使用。
便携式交流电压表:一般都做成多量程 的， 并采用了共用式分压电路。
.精品课件.
.精品课件.
30
.精品课件.
31
常用电流互感器
LD ZJ 110
型 LDZJ1-10型
LQG-0.5型
LAZBJ-10型
.精品课件.
LMZ1-0.5系列
32
电流互感器的正确使用
要正确接线。将电流互感器的一次侧与被测电路串联， 二次侧与电流表串联。
电流互感器的二次侧在运行中绝对不允许开路。因此， 在电流互感器的二次侧回路中严禁加装熔断器。运行 中需拆除或更换仪表时，应先将电流互感器的二次侧 短路后再进行操作。
安装式电磁系电流表：一般制成单量程， 但最大量程不得超过200A。在测量较大 的交流电流时，仪表须与电流互感器配 合使用。
便携式电磁系电流表：一般都制成多量 程的。但它不能采用并联分流电阻的方 法扩大量程。而是采用将固定线圈分段， 然后利用分段线圈的串、并联来实现。
.精品课件.
17
双量程电磁系电流表原理
.精品课件.
5
排斥型测量机构
.精品课件.
6
磁感应阻尼器原理示意图
.精品课件.
7
吸引型测量机构工作原理
电流正向
电流反向
.精品课件.
8
排斥型测量机构工作原理
电流正向
.精品课件.
电流反向
9
电磁系测量机构的工作原理
利用通电流的固定线圈产生磁场， 使铁心磁化。然后利用线圈与铁心 （吸引型）或铁心与铁心（排斥型） 相互作用产生转动力矩，带动指针偏 转。
.精品课件.
63
思考与练习
为什么要求与仪表配合使用的附加装置的准 确度比仪表本身的准确度更高？
如何选择电流表和电压表的量程？ 如果将电流表错接成并联，会出现什么情况？ 如何正确使用电流表？ 如何正确使用电压表？
.精品课件.
返回章目录 64
.精品课件.
11
显然，电磁系测量机构的转动力矩 与线圈磁势的平方成正比，即
M＝K1（N I）2 上式说明，电磁系测量机构指针的 偏转角α与被测电流的平方成正比，因此 可用来测量被测电流的大小。
.精品课件.
12
电磁系仪表的特点
优点 既可测量直流，又可测量交流。 过载能力强，制造成本低。 缺点： 标度尺刻度不均匀。 易受外磁场影响。
.精品课件.
28
二、电流互感器
电流互感器实际上是一个降流变压器，能把一次
侧的大电流变换成二次侧的小电流。一般电流互
感器二次侧的额定电流为5A。
电流互感器的一次侧额定电流I1N与二次侧额定电 流I2N之比，叫做电流互感器的额定变流比，用KTA 表示，即
K
＝
TA
I1N I 2N
.精品课件.
29
电流互感器的符号 电流互感器的接线图
.精品课件.
24
思考与练习
简述电磁系仪表的结构。 为什么电磁系仪表可以交直流两用？ 磁电系仪表和电磁系仪表的标度尺有什么不
同？为什么？ 电磁系仪表的过载能力为什么比较强？ 如何减小外磁场对电磁系仪表的影响？ 便携式电磁系电流表是如何扩大量程的？ 整流系交流电压表有哪些优缺点？
.精品课件.
电流互感器的铁心和二次侧的一端必须可靠接地。
接在同一互感器上的仪表不能太多。
.精品课件.
33
二、电压互感器
电压互感器实际上就是一个降压变压器，它能将 一次侧的高电压变换成二次侧的低电压。
电压互感器二次侧的额定电压一般为100V。
电压互感器一次侧额定电压U1N与二次侧额定电 压U2N之比，称为电压互感器的额定变压比，用 KTV表示，即
分压电阻、仪用互感器等，其准确度等级应 比仪表本身的准确度等级高2～3挡。
.精品课件.
54
选择仪表内阻
选择仪表内阻时要满足： 电压表内阻应尽量大些； 电流表内阻应尽量小些。
.精品课件.
55
选择仪表量程
根据以下原则选择电流表和电压表的量程： 所选量程要大于被测量； 把被测量范围选择在仪表标度尺满刻度的三
.精品课件.
48
测量完毕， 一定要将仪 表的量程开 关置于最大 位置上
.精品课件.
49
思考与练习
钳形电流表的最大优点是什么？ 简述互感器式钳形电流表的结构和用途。 简述电磁系钳形电流表的结构和用途。 如何正确使用钳形电流表测量电路中的电流？
.精品课件.
返回章目录 50
第五节
电流表与电压表的选择和使用
19
双量程电磁系电压表
.精品课件.
20
四、整流系交流电压表
整流系电流表和电压表
.精品课件.
21
整流系交流电压表的组成
磁电系测量机构和整流装置组成的仪表称 为整流系仪表。
整流系交流电压表是在整流系仪表的基础 上串联分压电阻而成的。其中，整流系测 量机构是整个仪表的核心。
.精品课件.
22
整流系交流电压表中的整流电路
.精品课件.
返回章目录 38
第四节
钳形电流表
.精品课件.
39
一、钳形电流表的构造及原理
钳形电流表的最大优点是可以在不切断电路 的情况下测量运行中的交流电动机的工作电 源自，从而很方便地了解电动机的工作状态。
实际使用的钳形电流表分为指针式和数字式 两大类。
.精品课件.
40
互感器式钳形电流表
.精品课件.
表，当要求准确度较高时，可选择电动系仪表。 交、直流两用—选择交、直流两用的电磁系仪
表，在要求准确度较高的场合可选择电动系仪 表。
.精品课件.
53
选择仪表准确度
作为标准表或精密测量：选用0.1级或0.2级 的仪表；
实验室：选用0.5级或1.0级的仪表； 一般的工程测量：选用1.5级以下的仪表。 与仪表配合使用的附加装置，如分流电阻、
.精品课件.
57
选择仪表的绝缘强度
选择仪表时，还要根据被测电路电压的高低， 来确定仪表的绝缘强度，以免发生危害人身安 全及损坏仪表的事故。
仪表的绝缘强度要高于被测电路的电压。
.精品课件.
58
二、电流表的使用
带有分流器的直流电流表
直流电流表的接线
.精品课件.
59
交流电流表的接线 交流电流表通过互感器接线
.精品课件.
10
指针偏转角与线圈中电流的关系
吸引型测量机构：转动力矩取决于固定线圈的 磁场和可动铁片被磁化后的磁场强弱，而它们 磁场的强弱又都与被测电流有关。转动力矩的 大小应与线圈磁势的平方成正比。
排斥型测量机构：转动力矩取决于固定铁片和 可动铁片被磁化后磁场的强弱，而它们的磁场 也都与被测电流有关。排斥型测量机构转动力 矩的大小也应与线圈产生磁势的平方成正比。
.精品课件.
60
在测量较高电压电路的电流时，电流 表应串联在被测电路中的低电位端， 以保证操作人员的安全。
电流表如果错接成并联会造成电路短 路，并烧毁电流表，因此应严格禁止！
.精品课件.
61
三、电压表的使用
电压表接线
交流电压表通过互感器接线
.精品课件.
62
如果将电压表错接成串联， 则会因其内阻太大，使测量 电路呈开路状态，电压表也 无法正常工作。
MG20、MG21型钳形电流表属于交、直流 两用的电磁系钳形电流表。
.精品课件.
44
.精品课件.
45
二、钳形电流表的使用
测量时 将被测 导线置 于钳口 中央
.精品课件.
46
钳口要 结合紧 密，有 污物要 及时清 洗
.精品课件.
47
测量5A以下较小 电流时，可将被测 导线多绕几圈再放 入钳口测量。被测 的实际电流等于 仪表读数除以放进 钳口中导线的圈数
.精品课件.
51
一、电流表和电压表的选择
根据电工测量的目的和要求，合理选择电流表 和电压表。在选择时应按照仪表类型、准确度、 仪表内阻、量程、工作条件以及绝缘强度等方 面，既全面又有所侧重地进行选择。
