下载文档原格式
常用塑料材料的特性简介一、聚乙烯类塑料聚乙烯是指由乙烯单体自由基聚合而成的聚合物，英文名简称PE。
PE的合成原料来自石油，自1965年以来一直高居世界塑料树脂产量第一位。
目前，聚乙烯的主要品种有：低密度聚乙烯（LDPE），高密度聚乙烯（HDPE），线性低密度聚乙烯（LLDPE），（超）高分子量聚乙烯（UHMWPE），茂金属聚乙烯（m-PE）还有其改性品种：乙烯—乙酸乙烯酯（EVA）氯化聚乙烯（CPE）。
1、聚乙烯类塑料的结构性能PE为线性聚合物，属于高分子长链脂肪烃；分子对称无极性，分子间作用力小，力学性能不高、电绝缘性好、熔点低、印刷性缓谩 E的结构规整，线性度高，因而易于结晶。
结晶度从高到低排序：HDPE，LLDPE，LDPE。
随结晶度的提高，PE制品的密度、刚性、硬度和强度等性能提高，但冲击性能下降。
（1）一般性能 PE树脂为无味、无毒的白色粉末或颗粒，外观呈乳白色，有似腊的手感；吸水率低，小于0.01%。
PE膜透明，透明度随结晶度提高而下降。
PE 膜的透水率低但透气性较大，不适于保鲜包装而适于防潮包装。
PE易燃，氧指数仅为17•4，燃烧时低烟，有少量熔融滴落，火焰上黄下蓝，有石蜡气味。
PE的耐水性较好。
制品表面无极性，难以粘合和印刷，须经表面处理才可改善。
（2）力学性能 PE的力学性能一般，其拉伸强度较低，抗蠕变性不好，耐冲击性能较好。
PE的耐环境应力开裂性不好，但随分子量增大而改善。
PE的耐穿刺性好，并以LLDPE最好。
（3）热学性能 PE的耐热性不高，随分子量和结晶度的提高而改善。
PE的耐低温性好，脆化温度一般可达－50℃以下；随分子量的增大，最低可达－140℃。
PE 的线膨胀系数大，在塑料中属较大者。
PE的热导率属塑料中较高者。
（4）电学性能 PE无极性，因此电性能十分优异。
介电损耗很低，且随温度和频率变化极小。
PE是少数耐电晕性好的塑料品种，介电强度又高，因而可用做高压绝缘材料。

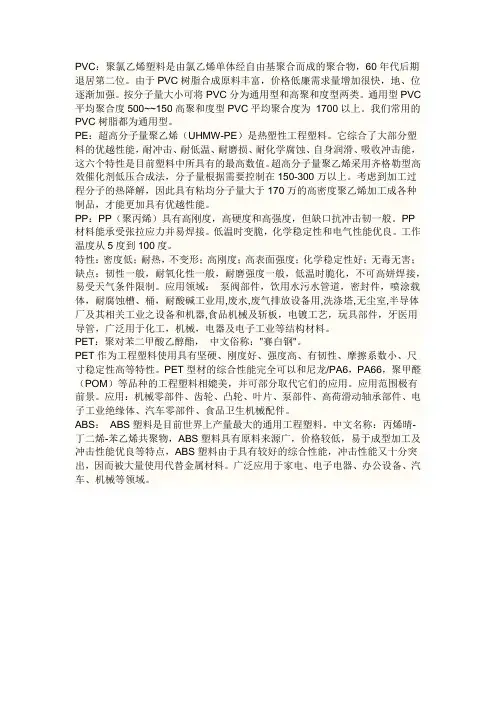

常用塑料地品种、主要成分、性格、价格及识别方法地调查研究一、常用塑料品种①聚氯乙烯（PVC）它是建筑中用量最大地一种塑料.硬质聚氯乙烯地密度为1.38～1.43g/cm3,机械强度高,化学稳定性好,使用温度范围一般在-15～+55℃之间,适宜制造塑料门窗、下水管、线槽等.②聚乙烯（PE）聚乙烯塑料在建筑上主要用于给排水管、卫生洁具.③聚丙烯（PP）聚丙烯地密度在所有塑料中是最小地,约为0．90左右. 聚丙烯常用来生产管材、卫生洁具等建筑制品.④聚苯乙烯（PS）聚苯乙烯为无色透明类似玻璃地塑料. 聚苯乙烯在建筑中主要用来生产泡沫隔热材料、透光材料等制品.⑤ABS塑料ABS塑料是改性聚苯乙烯塑料,以丙烯睛（A）、丁二烯（B）及苯乙烯（S）为基础地三组分所组成.ABS塑料可制作压有花纹图案地塑料装饰板等.二、常用塑料主要成分我们通常所用地塑料并不是一种纯物质,它是由许多材料配制而成地.其中高分子聚合物(或称合成树脂)是塑料地主要成分,此外,为了改进塑料地性能,还要在聚合物中添加各种辅助材料,如填料、增塑剂、润滑剂、稳定剂、着色剂等,才能成为性能良好地塑料.1、合成树脂合成树脂是塑料地最主要成分,其在塑料中地含量一般在40％～100％.因为含量大,而且树脂地性质常常决定了塑料地性质,所以人们常把树脂看成是塑料地同义词.例如把聚氯乙烯树脂与聚氯乙烯塑料、酚醛树脂与酚醛塑料混为一谈.其实树脂与塑料是两个不同地概念.树脂是一种未加工地原始聚合物,它不仅用于制造塑料,而且还是涂料、胶粘剂以及合成纤维地原料.而塑料除了极少一部分含100％地树脂外,绝大多数地塑料,除了主要组分树脂外,还需要加入其他物质.2、填料填料又叫填充剂,它可以提高塑料地强度和耐热性能,并降低成本.例如酚醛树脂中加入木粉后可大大降低成本,使酚醛塑料成为最廉价地塑料之一,同时还能显著提高机械强度.填料可分为有机填料和无机填料两类,前者如木粉、碎布、纸张和各种织物纤维等,后者如玻璃纤维、硅藻土、石棉、炭黑等.3、增塑剂增塑剂可增加塑料地可塑性和柔软性,降低脆性,使塑料易于加工成型.增塑剂一般是能与树脂混溶,无毒、无臭,对光、热稳定地高沸点有机化合物,最常用地是邻苯二甲酸酯类.例如生产聚氯乙烯塑料时,若加入较多地增塑剂便可得到软质聚氯乙烯塑料,若不加或少加增塑剂(用量<10％),则得硬质聚氯乙烯塑料.4、稳定剂为了防止合成树脂在加工和使用过程中受光和热地作用分解和破坏,延长使用寿命,要在塑料中加入稳定剂.常用地有硬脂酸盐、环氧树脂等.5、着色剂着色剂可使塑料具有各种鲜艳、美观地颜色.常用有机染料和无机颜料作为着色剂.6、润滑剂润滑剂地作用是防止塑料在成型时不粘在金属模具上,同时可使塑料地表面光滑美观.常用地润滑剂有硬脂酸及其钙镁盐等.7、抗氧剂防止塑料在加热成型或在高温使用过程中受热氧化,而使塑料变黄,发裂等除了上述助剂外,塑料中还可加入阻燃剂、发泡剂、抗静电剂等,以满足不同地使用要求. 三、常用塑料性格①大多数塑料质轻,化学性稳定,不会锈蚀；②耐冲击性好；③具有较好地透明性和耐磨耗性；④绝缘性好,导热性低；⑤一般成型性、着色性好,加工成本低；⑥大部分塑料耐热性差,热膨胀率大,易燃烧；⑦尺寸稳定性差,容易变形；⑧多数塑料耐低温性差,低温下变脆；⑨容易老化；⑩某些塑料易溶于溶剂.塑料可区分为热固性与热可塑性二类,前者无法重新塑造使用,后者可一再重复生产.四、常用塑料价格ABS 阻燃灰色V0 灰色粒子特级-1 12000 元50 吨现货浙江余姚11-01-30 ABS 阻燃灰色V0 灰色粒子特级-2 11800 元50 吨现货浙江余姚11-01-30 ABS 阻燃黑色V0环保认证黑色环保阻燃2#粒子16500 元50 吨现货浙江余姚11-01-30ABS 阻燃黑色V0 黑色粒子阻燃环保16500 元50 吨现货浙江余姚11-01-30 ABS 阻燃灰色V0/国之光11000 元50 吨现货浙江余姚11-01-30ABS 阻燃磁白V0 磁白粒子特级-1 18500 元50 吨现货浙江余姚11-01-30 ABS 阻燃V0/国之光15800 元 5 吨现货浙江余姚11-01-30ABS 灰阻燃环保认证V0/国之光15500 元25 吨现货浙江余姚11-01-30 ABS 阻燃黑色V0环保认证/国之光15800 元20 吨现货浙江余姚11-01-30 ABS 黑色阻燃V0特级-1/国之光13800 元20 吨现货浙江余姚11-01-30 ABS 阻燃V0灰色特级-1/国之光12500 元15 吨现货浙江余姚11-01-30 ABS 灰色阻燃V0特级-3/国之光11000 元20 吨现货浙江余姚11-01-30 ABS 阻燃蓝/红/黄/棕各色定制/国之光14600 元50 吨现货浙江余姚11-01-30ABS 阻燃黑色阻燃V0级特级14900 元20 吨现货浙江余姚11-01-30 ABS 阻燃环保认证磁白粒子新料200500 元10 吨现货浙江余姚11-01-30 ABS 阻燃V0黑色环保/国之光16500 元30 吨现货浙江余姚11-01-30 ABS 黑色颗粒特级16200 元50 吨现货浙江余姚11-01-30ABS 黑色颗粒一级16000 元50 吨现货浙江余姚11-01-30ABS ABS 747钛白/台湾奇美17500 元10 吨现货浙江余姚11-01-30 ABS PA-747S钛白台湾奇美17500 元20 吨现货浙江余姚11-01-30 ABS/PC 黑色阻燃V0/国之光6800 元 30 吨现货浙江余姚11-01-30ABS/PC ABS/PC FR701白色无卤阻燃/国之光26000 元10 吨现货浙江余姚11-01-30ABS/PC ABS/PC FR702灰色无卤阻燃/国之光23000 元10 吨现货浙江余姚11-01-30ABS/PC ABS/PC FR703黑色无卤阻燃22000 元10 吨现货浙江余姚11-01-30ABS/PC 黑色抗应裂.环保阻燃/国之光14800 元30 吨现货浙江余姚11-01-30五、常用塑料识别方法在采用各种塑料再生方法对废旧塑料进行再利用前,大多需要将塑料分拣.因为塑料消费渠道多而复杂,有些消费后地塑料又难于通过外观简单将其区分,因此,最好能在塑料制品上标明材料品种.中国参照美国塑料协会（SPE）提出并实施地材料品种标记制定了GB/T16288—1996“塑料包装制品回收标志”, 虽可利用上述标记地方法以方便分拣,但因为中国尚有许多无标记地塑料制品,给分拣带来困难,为将不同品种地塑料分别,以便分类回收,首先要掌握鉴别不同塑料地知识,下面介绍塑料简易鉴别法：1．塑料地外观鉴别通过观察塑料地外观,可初步鉴别出塑料制品所属大类：热塑性塑料,热固性塑料或弹性体.一般热塑性塑料有结晶和无定形两类.结晶性塑料外观呈半透明,乳浊状或不透明,只有在薄膜状态呈透明状,硬度从柔软到角质.无定形一般为无色,在不加添加剂时为全透明,硬度从硬于角质橡胶状（此时常加有增塑剂等添加剂）.热固性塑料通常含有填且不透料明,如不含填料时为透明.弹性体具橡胶状手感,有一定地拉伸率.2．塑料地加热鉴别上述三类塑料地加热特征也是各不相同地,通过加热地方法可以鉴别.热塑性塑料加热时软化,易熔融,且熔融时变得透明,常能从熔体拉出丝来,通常易于热合.热固性塑料加热至材料化学分解前,保持其原有硬度不软化,尺寸较稳定,至分解温度炭化.弹性体加热时,直到化学分解温度前,不发生流动,至分解温度材料分解炭化.常用热塑性塑料地软化或熔融温度范围见表塑料品种软化或熔融范围/°c 塑料品种软化或熔融范围/oc聚醋酸乙烯 35~ 85 聚氧化甲烯 165~185聚苯乙烯 70~115 聚丙烯 160~170聚氯乙烯 75~90 尼龙12 170~180聚乙烯密度0.92/ cm3 110 尼龙11 180~190密度0.94/ cm3 约120 聚三氟氯乙烯 200~220密度0.96/ cm3 约130 尼龙610 210~ 220聚-1-丁烯 125~ 135 尼龙6 215~225聚偏二氯乙烯 115~ 140（软化）聚碳酸酯 220~ 230有机玻璃 126~ 160 聚-4-甲基戊烯-1 240醋酸纤维素 125~175 尼龙66 250~260聚丙烯腈 130~ 150（软化）聚对苯二甲酸乙二醇酯 250~2603．塑料地溶剂处理鉴别热塑性塑料在溶剂中会发生溶胀,但一般不溶于冷溶剂.在热溶剂中,有些热塑性塑料会发生溶解,如聚乙烯溶于二甲苯中,热固性塑料在溶剂中不溶,一般也不发生溶胀或仅轻微溶胀,弹性体不溶于溶剂,但通常会发生溶胀.5．塑料地热解试验鉴别热解试验鉴别法是在热解管中加热塑料至热解温度,然后利用石蕊试纸或pH试纸测试逸出气体地pH值来鉴别地方法. 常用塑料热解产物石蕊和pH值试纸测试结果石蕊试纸红基本上无变色蓝pH试纸0．5~4．0 5．0~5．5 8．0~9．5含卤素聚合物聚乙烯酯纤维素酯聚对苯二甲酸乙二酯酚醛树脂聚氨酯弹性体不饱和聚酯树脂含氟聚合物硬纤维板聚硫醚聚烯烃聚乙烯醇聚乙烯醇缩甲醛聚乙烯醚苯乙烯聚合物（包括：苯乙烯-丙烯腈共聚物）②聚甲基丙烯酸酯聚氧化甲烯聚碳酸酯线形聚氨酯酚醛树脂环氧树脂交联聚氨酯聚酰胺 ABS聚合物聚丙烯腈酚和甲酚树脂氨基树脂（苯胺-三聚氰胺-和脲醛树脂）①缓慢地加热热解管②有些样品表现出微弱地碱性6．塑料地燃烧试验鉴别燃烧试验鉴别法是利用小火燃烧塑料试样,观察塑料在火中和火外时地燃烧性, 同时注意熄火后,熔融塑料地落滴形式及气味来鉴别塑料种类地方法.燃烧性能火焰状态气化物气味材料不燃——刺激性（氢氟酸,HF）聚硅酮聚四氟乙烯,聚三氟氯乙烯聚酰亚胺阻燃,离开火焰后即熄灭明亮,有黑烟鲜黄色,火苗边缘呈绿色,闪亮,有黑烟黄色,有灰烟,桔黄色,有蓝烟苯酚,甲醛氨,胺,甲醛盐酸————烧焦地动物角质酚醛树脂氨基树脂氯化橡胶,聚氯乙烯,聚偏二氯乙烯（无易燃增塑剂）聚碳酸酯硅橡胶聚酰胺在火焰中燃烧,离开火焰则缓慢熄灭或依旧燃烧黄色,闪亮,材料分解,桔黄色,桔黄色,有黑烟,黄色,边缘呈蓝色,黄色,中心呈蓝色苯酚,烧焦地纸有刺激性,损伤气管烧焦地橡胶新鲜芳香有刺激性（异氰酸酯）石蜡酚醛树脂聚乙烯醇聚氯丁二烯聚对苯二甲酸乙二醇酯聚氨酯聚乙烯,聚丙烯易引燃,离开火焰后继续燃烧闪亮,有黑烟黄色闪亮,有黑烟深黄色,有少许黑烟深黄色,有黑烟闪亮,中心呈蓝色放出火花有强烈刺激性苯酚芳香,天然后味乙酸烧焦橡胶芳香,水果香甲醛聚酯树脂（玻璃纤维增强）环氧树脂（玻璃纤维增强）聚苯乙烯聚乙酸乙烯橡胶聚甲基丙烯酸甲酯聚氧化甲烯易引燃,离开火焰后继续燃烧深黄色微弱地火花浅绿色,放出火花桔黄色明亮而强烈乙酸和丁酸乙酸烧焦地纸氮地氧化物乙酸丁酯纤维素乙酸纤维素纤维素硝酸纤维素。
所有塑胶原料特性汇总塑胶原料在现代工业和日常生活中都扮演着极为重要的角色，其种类繁多，特性各异。
了解不同塑胶原料的特性对于正确选择和应用它们至关重要。
以下是对常见塑胶原料特性的详细介绍。
聚乙烯（PE）聚乙烯是应用广泛的一种塑胶原料。
它具有良好的化学稳定性，能耐大多数酸碱的侵蚀。
低密度聚乙烯（LDPE）质地柔软，透明度较高，常用于制作薄膜，如食品包装膜等。
高密度聚乙烯（HDPE）则硬度较高，具有较好的机械强度，常被用于制造塑料瓶、管材等。
线性低密度聚乙烯（LLDPE）兼具了 LDPE 和 HDPE 的一些优点，具有更高的抗拉伸强度和抗穿刺性能。
聚丙烯（PP）PP 的优点众多，它的密度较小，是最轻的通用塑料之一。
具有较高的耐热性，能在 100℃以上的温度下进行消毒灭菌。
此外，PP 的耐腐蚀性也较好，对多数化学溶剂表现出惰性。
在日常生活中，PP 常用于制造餐具、水桶、洗衣机内筒等。
聚苯乙烯（PS）PS 分为通用聚苯乙烯（GPPS）和抗冲击聚苯乙烯（HIPS）。
GPPS 透明度高，刚性好，但较脆。
HIPS 则在一定程度上改善了脆性，提高了冲击强度。
PS 常用于制作电器外壳、玩具、一次性餐具等。
聚氯乙烯（PVC）PVC 是世界上产量最大的塑料品种之一。
它具有良好的耐腐蚀性和阻燃性，但在加工过程中需要添加增塑剂以改善其柔韧性。
硬 PVC 常用于制造管材、门窗型材等，软PVC 则常用于制作电线电缆的绝缘层、薄膜等。
聚碳酸酯（PC）PC 具有优异的机械性能，强度高，韧性好，同时具有良好的透明度和尺寸稳定性。
它耐高温，能在 130℃左右长期使用。
PC 常用于制造汽车灯罩、光学镜片、电子电器零部件等。
丙烯腈丁二烯苯乙烯共聚物（ABS）ABS 是一种综合性能良好的工程塑料，具有较高的强度和韧性，表面硬度高，耐化学腐蚀性较好。
它广泛应用于电子电器外壳、汽车零部件、玩具等领域。
聚酰胺（PA，尼龙）尼龙具有良好的耐磨性、自润滑性和耐疲劳性。
1.PE——聚乙烯聚乙烯有优异的化学稳定性，室温下耐盐酸、氢氟酸、磷酸、甲酸、胺类、氢氧化钠、氢氧化钾等各种化学物质，硝酸和硫酸对聚乙烯有较强的破坏作用。
聚乙烯容易光氧化、热氧化、臭氧分解，在紫外线作用下容易发生降解，碳黑对聚乙烯有优异的光屏蔽作用。
受辐射后可发生交联、断链、形成不饱和基团等反映。
2.HDPE——高密度聚乙烯HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE具有优良的耐大多数生活和工业用化学品的特性。
某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。
该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。
HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。
中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。
3.LDPE——低密度聚乙烯低密度聚乙烯度聚乙烯（LDPE）是一种塑料材料，它适合热塑性成型加工的各种成型工艺，成型加工性好。
LDPE主要用途是作薄膜产品，还用于注塑制品，医疗器具，药品和食品包装材料，吹塑中空成型制品等。
4.PP——聚丙烯无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件。
常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。
5.EVA——乙烯-醋酸乙烯乙烯-醋酸乙烯共聚物简称EVA，一般醋酸乙烯（VA）含量在5%～40%。
与聚乙烯相比，EVA由于在分子链中引入了醋酸乙烯单体，从而降低了高结晶度，提高了柔韧性、抗冲击性、填料相溶性和热密封性能，被广泛应用于发泡鞋料、功能性棚膜、包装膜、热熔胶、电线电缆及玩具等领域。
EVA树脂的特点是具有良好的柔软性，橡胶般的弹性，在-50℃下仍能够具有较好的可挠性，透明性和表面光泽性好，化学稳定性良好，抗老化和耐臭氧强度好，无毒性。
常用塑料包装材料一、聚乙烯（PE）（一）性能及用途聚乙烯是典型的热塑性塑料，为无臭、无味、无毒的可燃性白色粉末。
成型用的聚乙烯树脂均为经挤出造粒的蜡状颗粒料，外观呈乳白色。
聚乙烯的分子量在1万~100万之间，分子量超过100万的为超高分子量聚乙烯。
分子量越高，其物理力学性能越好，但随着分子量的增高，加工性能降低。
因此，要根据使用情况选择适当的分子量和加工条件。
高分子量聚乙烯是个加工结构材料和负荷材料，而低分子量聚乙烯只适合作涂覆、上光剂、润滑剂和软化剂等。
聚乙烯的力学性在很大程度上取决于复合物的分子量、支化度和结晶度。
高密度聚乙烯的拉伸强度为20~25MPa，而低密度聚乙烯的拉伸强度只有10~12MPa。
聚乙烯的伸长率主要取决于密度，密度大，结晶度高，其蔓延性就差。
聚乙烯的电绝缘性能优异。
因为它是非绝缘材料，其介电常教及介电损耗几乎与温度、频率无关；高频性能很好，适于制造各种高频电缆和海底电缆的绝缘层。
（二）品种1．低密度聚乙烯（LDPE）(1) 性能低密度聚乙烯的密度范围为0.910~0.925g/cm³。
分子结构为主链上带有长、短不同支链的支链型分子。
在主链上每1000个碳原子中约带有50个以下的乙基、丁基或更长的支链。
与高密度和中密度聚乙烯相比，它具有较低的结晶度（55%～65%），较低的软化点（108ºC～126ºC）以及较宽的熔体指数（0.2～80g/10min）。
由于低密度聚乙烯的化学结构与石蜡烃类似，不含极性基团，所以具有良好的化学稳定性，对酸、碱和盐类水溶液具有耐腐蚀作用。
它的电性能及好，具有导电率低、介电常数低、介电损耗低以及介电强度高等特性。
但低密度聚乙烯的耐热性能较差，也不耐氧和光老化。
因此，为了提高其耐老化性能，通常要在树脂中加入抗氧剂和紫外线吸收剂等。
低密度聚乙烯具有良好的柔软性、延伸性和透明性，但机械强度低于高密度聚乙烯和线型低密度聚乙烯。
常用塑料材料性能参数1.物理性能参数：-密度：塑料的密度很轻，通常在0.9-1.4克/立方厘米之间，甚至更低。
这使得塑料成为一种轻便且易于加工的材料。
-融点：不同类型的塑料都有不同的融点范围，一般在100-250摄氏度之间。
较低的融点使得塑料更容易加工和成型。
-热导率：塑料的热导率较低，通常为0.1-0.5瓦特/(米-开尔文)，这使得塑料具有较好的保温性能。
-热膨胀系数：塑料的热膨胀系数较大，一般在50-200×10^-6/摄氏度之间。
这意味着塑料在受热膨胀时会比其他材料更明显。
2.机械性能参数：-强度：塑料的强度通常较低，但不同类型的塑料具有不同的强度水平。
通常情况下，塑料的强度在10-100兆帕之间。
-弹性模量：塑料的弹性模量也较低，一般在100-4000兆帕之间。
较低的弹性模量使得塑料更容易变形和弯曲。
-韧性：塑料的韧性较好，通常可以在不同的应力条件下具有较好的延展性和抗冲击性能。
-硬度：塑料的硬度范围很广，从非常软的弹性材料到硬度较高的工程塑料都有。
3.热性能参数：-热稳定性：不同类型的塑料具有不同的热稳定性。
一些热塑性塑料在高温下会熔化，而一些热固性塑料则可以在更高温度下保持较好的性能。
-燃烧性：塑料的燃烧性能也有所不同，一些塑料易燃，而另一些则具有较好的阻燃性能。
-热变形温度：塑料的热变形温度是指在一定的负荷作用下，塑料开始变形的温度。
不同的塑料具有不同的热变形温度。
4.化学性能参数：-耐腐蚀性：塑料具有不同程度的耐腐蚀性，不同的塑料对于不同的化学物质有不同的抵抗能力。
-可降解性：一些塑料是可降解的，可以在特定条件下分解成可溶性物质，对环境造成较小的危害。
5.电气性能参数：-绝缘性能：塑料具有较好的绝缘性能，可以用于电气绝缘材料的制造。
-介电常数：塑料的介电常数通常较低，可以在电气应用中减少电能损耗。
-表面电阻率：塑料的表面电阻率通常较高，可以在一定程度上防止静电。
总结起来，常用塑料材料性能参数涵盖了物理性能、机械性能、热性能、化学性能和电气性能等多个方面。

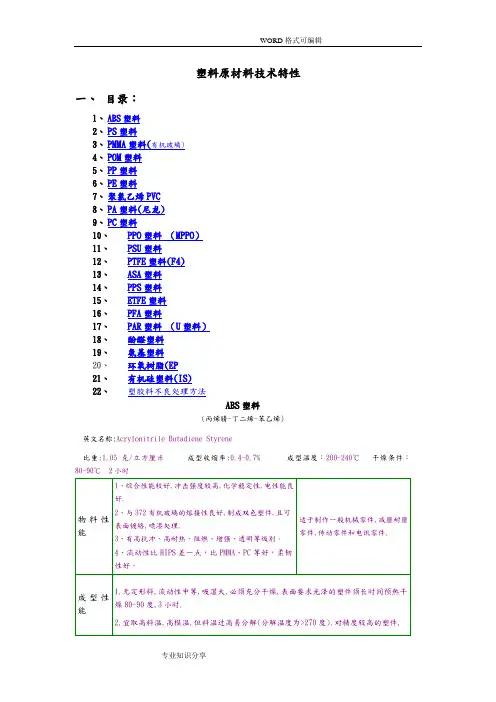

塑料原材料技术特性一、目录：1、ABS塑料2、PS塑料3、PMMA塑料(有机玻璃)4、POM塑料5、PP塑料6、PE塑料7、聚氯乙烯PVC8、PA塑料(尼龙)9、PC塑料10、PPO塑料（MPPO）11、PSU塑料12、PTFE塑料(F4)13、ASA塑料14、PPS塑料15、ETFE塑料16、PFA塑料17、PAR塑料（U塑料）18、酚醛塑料19、氨基塑料20、环氧树脂(EP21、有机硅塑料(IS)22、塑胶料不良处理方法ABS塑料(丙烯腈-丁二烯-苯乙烯)英文名称:Acrylonitrile Butadiene Styrene比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃ 2小时PS 塑料(聚苯乙烯)英文名称:Polystyrene比重:1.05克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：---PMMA 塑料(有机玻璃)(聚甲基丙烯酸甲脂)英文名称:Polymethyl Methacrylate比重:1.18克/立方厘米 成型收缩率:0.5-0.7%成型温度：160-230℃ 干燥条件：70-90℃ 4小时POM 塑料(聚甲醛)英文名称:Polyoxymethylene(Polyformaldehyde)比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃ 2小时PP塑料(聚丙烯)英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：---PE塑料(聚乙烯)英文名称:Polyethylene比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---聚氯乙烯PVC英文名称:Poly(Vinyl Chloride)比重:1.38克/立方厘米 成型收缩率:0.6-1.5% 成型温度：160-190℃ 干燥条件：---PA 塑料(尼龙)(聚酰胺)英文名称:Polyamide比重:PA6-1.14克/立方厘米 PA66-1.15克/立方厘米PA1010-1.05克/立方厘米 成型收缩率:PA6-0.8-2.5% PA66-1.5-2.2% 成型温度：220-300℃ 干燥条件：100-110℃ 12小时PC塑料(聚碳酸脂)英文名称:Polycarbonate比重:1.18-1.20克/立方厘米成型收缩率:0.5-0.8% 成型温度：230-320℃干燥条件：110-120℃ 8小时PPO塑料（MPPO）(聚苯醚)英文名称:poly(phenylene oxide)比重:1.07克/立方厘米成型收缩率:0.3-0.8% 成型温度：260-290℃干燥条件：130℃ 4小时PSU塑料(聚砜)英文名称:Polysulfone比重:1.25-1.35克/立方厘米成型收缩率:0.5-0.7% 成型温度：290-350℃干燥条件：130-150℃ 4小时PTFE塑料(F4)(聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.1-2.2克/立方厘米成型收缩率:3.1-7.7% 成型温度：330-380℃干燥条件：---ASA塑料(丙烯酸-苯乙烯-丙烯睛)英文名称:Acrylonitrile Styrene acrylate copolymer比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：170-230℃干燥条件：80-90℃ 2小时PPS塑料英文名称:Phenylene sulfide比重:1.36克/立方厘米 成型收缩率:0.7% 成型温度：300-330℃ 干燥条件：---ETFE 塑料(聚四氟乙烯-乙烯共聚物)英文名称:Polytetrafluoro ethylene比重:1.7克/立方厘米 成型收缩率:3.1-7.7% 成型温度：300-330℃ 干燥条件：---(可溶性聚四氟乙烯)英文名称:Polytetrafluoro ethylene比重:2.13-2.167克/立方厘米成型收缩率:3.1-7.7% 成型温度：350-400℃干燥条件：---PAR塑料（U塑料）(聚芳脂)英文名称:比重:1.2-1.26克/立方厘米成型收缩率:0.8% 成型温度：300-350℃干燥条件：100～120℃-5小时酚醛塑料英文名称:Phenol-Formaldehyde(PF)比重:1.5-2.0克/立方厘米成型收缩率:0.5-1.0% 成型温度：150-170℃氨基塑料英文名称:MF,UF比重:1.5克/立方厘米成型收缩率:0.6-1.0% 成型温度：160-180℃环氧树脂(EP)英文名称:Epoxide Resin比重:1.9克/立方厘米成型收缩率:0.5% 成型温度：140-170℃有机硅塑料(IS)英文名称:Silicone℃比重:1.75-1.95克/立方厘米成型收缩率:0.5% 成型温度：160-18022 塑胶料不良处理方法。
常用热塑性树脂材料与特性流动性好的：聚乙烯（PE）、聚丙烯（ＰＰ）、聚苯乙烯（ＰＳ）流动性中等：改性聚乙烯（ＰＳ）、ＡＢＳ、ＰＭＭＡ、聚甲醛（ＰＯＭ）流动性差的：聚碳酸酯（ＰＣ）、硬聚氯乙烯（ＰＶＣ）、聚苯醚（ＰＰＯ）、聚砜（ＰＳＶ）影响流动性的因素主要有：１）温度：ＰＳ、ＰＰ、ＰＡ、ＰＭＭＡ、ＡＢＳ、ＰＣ等塑料的流动性随温度变化的影响较大；ＰＥ、ＰＯＭ流动性受温度变化影响小。
２）压力：ＰＥ、ＰＯＭ受压力变化影响很敏感具有吸湿或粘附水分倾向的塑料：ＰＡ、ＰＣ、ＡＢＳ、ＰＰＯ、ＰＳＶ吸湿或粘附水分极小的塑料：ＰＥ、ＰＰ热稳定性差的塑料：ＰＶＣ、ＰＯＭ一、PA<聚酰胺树脂><Polyamide>在进行热风干燥时，如果以90℃以上温度干燥会引起氧化而发黄。
预备干燥在120℃以下5小时；PA66干燥温度80℃，时间3小时左右，该材料一定要干燥，如果加粉料的话，则需更长干燥时间。
树脂成形温度：PA6为240℃-260℃；PA12为200℃-220℃；PA66为260℃-300℃。
模具温度：60℃-80℃，加有玻璃纤维或重视外观为100℃-220℃。
收缩率：%尼龙6 0.8-2.5尼龙6（30%玻纤）0.35-0.45尼龙9 1.5-2.5尼龙11 1.2-1.5尼龙66 1.5-2.2尼龙66（30%玻纤）0.4-0.55尼龙610 1.2-2.0尼龙610（30%玻纤）0.35-0.45尼龙1010 0.5-4.06、66尼龙代表的优越性质，在工程塑料中受到极高评估，此种树脂强韧且可耐反复冲击，其它机械性优良，摩擦系数小，耐磨耗性，自己润滑亦优良。
尼龙有10%-40%结晶，依其结晶量多少，机械强度会变化，吸水性大，在大气中平衡水平率尼龙6 为3.5%，尼龙66为2.5%。
熔点两者不同，尼龙为215，尼龙66为256，分别超过熔点后，结晶一起崩溃，粘度急激下降，变成粘性少的流动体成形性均相当困难，先以80℃预备干燥4~8小时，成形温度尼龙66 为230℃~250℃，尼龙66为260℃~280℃，模温50℃~80℃左右。
常用塑料材料特性及典型应用常用塑料材料特性及典型应用：1. 聚乙烯（PE）：聚乙烯是一种具有优异的抗冲击性、耐腐蚀性和良好的绝缘性的塑料材料。
它有两种主要的类型：高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）。
高密度聚乙烯具有较高的硬度和强度，常用于制作瓶盖、管道和容器等。
低密度聚乙烯则具有更好的柔软性和韧性，适用于制作塑料袋、包装材料和电缆绝缘等。
2. 聚丙烯（PP）：聚丙烯是一种具有良好的耐高温性、抗冲击性和化学稳定性的塑料材料。
它广泛应用于各种容器、管道、纤维和塑料零件等领域。
聚丙烯还可以通过添加剂进行改性，以提高其耐热性、增强性能和耐候性，使其更适合汽车零件、电器零件和医疗器械等高要求的应用。
3. 聚氯乙烯（PVC）：聚氯乙烯是一种具有良好的耐腐蚀性、绝缘性和耐热性的塑料材料。
它通常用于制作水管、电线电缆、地板、壁纸和塑料包装等产品。
聚氯乙烯可以通过添加增塑剂来改变其硬度和柔软性，使其适用于不同的应用领域。
4. 聚苯乙烯（PS）：聚苯乙烯是一种具有良好的透明性、抗冲击性和电绝缘性的塑料材料。
它广泛应用于食品包装、保鲜膜、电子产品包装和一次性餐具等领域。
聚苯乙烯还有一种泡沫形式，即聚苯乙烯泡沫（EPS），常用于制作保温材料、包装材料和建筑隔热材料等。
5. 聚乙烯醇（PVA）：聚乙烯醇是一种具有良好的可溶性、抗拉强度和耐油性的塑料材料。
它通常用于农业、医疗和纺织工业中，例如用作纤维加工助剂、医疗敷料和水溶性包装膜等。
6. 聚碳酸酯（PC）：聚碳酸酯是一种透明而坚硬的塑料材料，具有良好的耐冲击性和抗紫外线性能。
它广泛应用于汽车零件、电子产品外壳和安全眼镜等高要求的应用领域。
7. 聚酯（PET）：聚酯是一种具有良好的透明性、耐热性和机械性能的塑料材料。
最常见的应用是生产聚酯纤维，如聚酯纺织品和聚酯薄膜。
此外，聚酯还广泛应用于瓶装饮料（PET瓶）和食品包装。
8. 高效聚合物（PEEK）：高效聚合物是一种具有优异的机械性能、耐高温性和化学稳定性的工程塑料材料。
塑料常见品种及代表性牌号通用塑料，是指用量大，价格便宜的塑料。
有ABS、PP、PE、PS、AS、PVC 等。
一、通用级ABS代表厂家：第一阵营，进口，价格高，性能好。
目前价格18500~19000。
台湾奇美PA757、韩国LG HI-121、韩国巴斯夫GP22第二阵营，国际公司，国内工厂生产。
目前价格18200~18600。
镇江奇美PA757K、707K、LG甬兴HI-121H、镇江国亨D180、锦湖AC800、宁波台化AG15A1第三阵营，国际公司新兴工厂、国产、发展中国家进口材料。
价格17500~18200。
.吉化0215A、大庆750A、盘锦CH510、兰化301W、天津大沽DG417、上海高桥8391、通用级ABS 应用范围：电视机前壳、复印机外壳、电话机壳、化妆品盒、轮胎盖等等外观看起来有光泽，又有一定强度(硬度)的塑料，家用电器外壳等。
二、通用PP 有均聚PP和共聚PP。
有高中低熔指分类。
低熔指是指熔指一般在3左右的PP。
共聚PP：埃克森美孚AP03B、韩国大林EP300R、韩国晓星J340、燕山石化K8303、扬子石化J340、台化K8003 价格13000~14000。
均聚PP：上海石化T300、镇海石化T30S、绍兴三元T30S、天津T30S、盘锦F401、印度信诚H030SG、一般为拉丝级，也可注塑。
价格12500~13000。
中熔指PP，是指在10左右的PP。
价格13000~1450。
型号不多，常见的有上海石化食品级PP M800E、印度信诚H110MA、沙特570P、新加坡聚烯烃AW564高熔指PP一般熔指在20以上，基本上都共聚。
价格13500~14500代表性牌号有燕山石化K7726、台化K8025、韩国现代M1600、扬子J9927、韩国湖南J570、台塑宁波3204通用级PP用途很多，如板材、管材、电子电器、薄膜、洗衣机桶、食品、医用、汽车保险杠、仪表饰件。
三、PE。
塑料材料特性什么是塑料？塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。
它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。
塑料的英文名是plastic，俗称：塑胶。
塑料的种类繁多，工艺繁多，本材料只介绍一点注塑用的塑料材料。
为什么有人称塑料为树脂？人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。
因此，目前仍然有很多人把这种高分子材料叫树脂。
但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。
现代的塑料已经不是树中提取物了，而是石化产品。
塑料的本色和牌号一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。
所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的，等，这才是目前人们普遍所使用的塑料，它们都经过造粒，都是颗粒料。
目一种牌号的塑料，适应目一种工艺，或注塑，或挤出，或压延，或吸塑等塑料的分子结构一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差；带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；带烯烃基的，塑料的柔性就好，带苯环的，塑料比较刚硬。
由于塑料的分子结构千差万别，形成了不同品种的，性能差异很大，不同牌号的上万种产品。
塑料的燃烧一般的塑料都能燃烧，燃烧时发出它特有的气味和火焰，这是由它的组成元素而决定的，这些可以用于塑料产品的识别。
如：PVC燃烧时就发出绿光。
同时，由于塑料能燃烧，用于家用电器产品的塑料都要求有自息性能，或加阻燃剂，必须符合美国UL—94标准。
塑料的优点A 质轻，比重小，最小为TPX，只有0.83；最大的为聚氟乙烯，为2.2B 比强度高，有很多种塑料的比强度超过钢材C 不溶于水，耐化学腐蚀，耐酸，耐碱。
D 不导电，是优良的绝缘材料；不导热，是优良的隔热材料，也能隔音。
E 比较耐磨，有独特的自润滑性能，有些材料的耐疲劳性能好过钢材。
如POM有人这样形容塑料的性能：象棉花一样洁白象玻璃一样透明象海绵一样轻软象陶瓷一样绝缘象钢材一样强韧象石棉一样隔热象金子一样防锈做成齿轮，不用润滑。
塑料的缺点A 表面硬度低，容易刮伤B 蠕变性大，不能承受重载荷C 弹性模量小D 不耐高温塑料的用途由于塑料的这些特殊的性能，塑料用于各类工业产品包装，农业中地表薄膜，输水管道，家用电器外壳，医疗器械，电线，电缆，通讯，航空等所有的现代人所从事领域。
塑料材料的分类按照分子结构分：1聚烯烃塑料,如：LDPE HDPE LLDPE PP EEA EVA PB-1 TPX2聚苯乙烯类塑料(它也是聚烯烃塑料,因种类多,重要,单列)，如：PS HIPS ABS AAS ACS MBS AS3乙烯基塑料，如：PVC4丙烯酸塑料，如：PMMA5尼龙(聚酰胺)，如：透明尼龙，MC尼龙，PA（66 6 610 ），等6聚苯醚酯，如：POM PPO NORYL PPS PSF PC PET PBT 聚芳酯聚芳砜7纤维素塑料如：CN CA CAP CAB EC CEC HEC8聚胺酯，如：TPU这种分类方法，可以帮助理解塑料的性能，因为同一种分子结构的材料有很多共性。
按照塑料的机械性能可分为：1综合机械性能较低的材料——通用塑料 PE PP EEA EVA PVC2综合机械性能中等的材料——通用工程塑料PS HIPS ABS AAS ACS MBS AS BS PMMA3综合机械性能较高的材料——结构工程塑料 PA POM NORYL PC PET PBT4耐高温工程塑料 PPO PPS PSF 聚芳酯5塑料合金 PC-ABS PC-PBT PC-PMMA6热塑性弹性体 TPR TPU TPE7玻璃纤维填充材料这种分类方法，注重的是材料的使用领域，它表明某一种的材料适合做什么用途；实际上，普通塑料与工程塑料之间并没有严格的区分，只不过用于工程方面多一点，或用于工程方面少一点而已，通用工程塑料只要达到机械结构的要求，也有用于结构方面的，这种分类只表明，某种材料用于结构方面多一点或少一点。
一通用塑料综合机械性能较低的材料------通用塑料是指那些大部分用于大量生产大批工业品的塑料，如薄膜，管材，鞋材，盆子，桶，包装等PE常用的有三大类，即：LDPE HDPE LLDPE 三种聚乙烯的单体是一样，只不过，在合成这些聚乙烯时，所采用的工艺条件不一样，因此，才生成三种不同的聚乙烯品种，三种材料的性能有较大的差异。
LDPE简称： LDPE 俗称：花料或筒料学名：低密度聚乙烯高压聚乙烯英文名：low density polyethylene单体：乙烯------是石油提炼中产生的一种气体本色：聚乙烯本色是一种半透明白色腊状材料，比重比水轻，柔软而且有韧性，略能伸长，无毒，无味燃烧特征：易燃，离火后能继续燃烧，火焰上端呈黄色，下端呈蓝色，燃烧时会熔溶，有液体滴落，无黑烟冒出，同时，发出石腊燃烧时发出的气味。
优点：耐酸碱，耐有机溶剂，电绝缘性优良，低温时，仍能保持一定的韧性。
缺点：机械性能差，透气差，易变形，易老化，易发脆，易应力开裂，表面硬度低，易刮伤。
难印刷，印刷时，需进行表面放电处理，不能电镀，表面无光泽。
用途：用于挤出包装薄膜，被复薄膜，软管；用于注塑低档日用品及外壳；用于挤出吹塑容器。
注塑性能：低分子量的聚乙烯，熔点为120℃，非常象石腊；一般的聚乙烯熔点为140℃，分解温度为300℃；注塑温度的可调区间较大，常用于其它原料的换料洗机用。
注塑时，一般使用温度为170℃--220℃；因是烯烃类塑料，它不吸水，生产时，不需哄干，但为了产品质量，可用60℃温度烘干1hr，以排出浮水；聚乙烯的熔体粘度大，流长比小，薄壁制品可能缺胶，因此，浇口和流道相对较大；制品易带静电，表面易吸尘埃。
收缩率为16‰；溢边值为0.05mm 。
（物理性能机械性能注塑温度见表一）HDPE简称：HDPE 俗称：硬性软胶学名：高密度聚乙烯低压聚乙烯英文名：high density polyethylene单体：乙烯---石油提炼中产生的一种气体本色：高密度聚乙烯本色是一种不透明白色腊状材料，比重比水轻，柔软而且有韧性，但比LDPE略硬，也略能伸长，无毒，无味燃烧特征：易燃，离火后能继续燃烧，火焰上端呈黄色，下端呈蓝色，燃烧时会熔溶，有液体滴落，无黑烟冒出，同时，发出石腊燃烧时发出的气味优点：耐酸碱，耐有机溶剂，电绝缘性优良，低温时，仍能保持一定的韧性。
表面硬度，拉伸强度，刚性等机械强度都高于LDPE，接近于PP，比PP韧，但表面光洁度不如PP 缺点：机械性能差，透气差，易变形，易老化，易发脆，脆性低于PP，易应力开裂，表面硬度低，易刮伤。
难印刷，印刷时，需进行表面放电处理，不能电镀，表面无光泽。
用途：用于挤出包装薄膜，绳索，编织袋，渔网，水管；用于注塑低档日用品及外壳，非承载荷构件，胶箱，周转箱；用于挤出吹塑容器，中空制品，瓶子。
注塑性能：一般的HDPE熔点为142℃，分解温度为300℃；注塑温度的可调区间较大。
注塑时，一般使用温度为180℃--230℃；因是烯烃类塑料，它不吸水，生产时，不需哄干，但为了产品质量，可用60℃温度烘干1hr，以排出浮水；聚乙烯的熔体粘度大，流长比小，薄壁制品可能缺胶，因此，浇口和流道相对较大；制品易带静电，表面易吸尘埃。
收缩率为16‰；溢边值为0.05mm。
（物理性能机械性能注塑温度见表一）LLDPE简称 LLDPE学名线型低密度聚乙烯低压低密度聚乙烯单体乙烯---石油提炼中产生的一种气体本色线型高密度聚乙烯本色是一种不透明白色腊状材料，比重比水轻，柔软而且有韧性，但比LDPE略硬，也略能伸长，无毒，无味燃烧特征易燃，离火后能继续燃烧，火焰上端呈黄色，下端呈蓝色，燃烧时会熔溶，有液体滴落，无黑烟冒出，同时，发出石腊燃烧时发出的气味LDPE HDPE LLDPE三种材料的差别：LDPE与HDPE的差别主要是在密度上的差别，从而引起机械性能上的差别，一个刚硬，一个柔韧；LLDPE与它们的差别，主要是在分子结构上，LLDPE有较多的支链，因此，这种材料是即柔韧又刚硬。
优点耐酸碱，耐有机溶剂，电绝缘性优良，低温时，仍能保持一定的韧性。
表面硬度，拉伸强度，刚性等机械强度都高于LDPE，但低于HDPE；LLDPE的抗穿刺性是最好的，耐撕裂，特别适宜生产薄膜，生产出的薄膜比LDPE薄，但强度高。
缺点机械性能差，透气差，易变形，易老化，易发脆，脆性低于PP，易应力开裂，表面硬度低，易刮伤。
难印刷，印刷时，需进行表面放电处理，不能电镀，表面无光泽。
用途用于挤出包装薄膜，胶带，电缆；生产出的薄膜，也叫拟纸薄膜用于注塑低档日用品及外壳用于挤出吹塑容器，中空制品，瓶子注塑性能一般的LLDPE熔点为170℃，分解温度为300℃；注塑温度的可调区间较大。
注塑时，一般使用温度为200℃--260℃；它的表观粘度大，流动性差，单独的LLDPE 难以注塑，因此，要加大注塑机的功率或加其它低分子量的塑料增加它的流动性；因是烯烃类塑料，它不吸水，生产时，不需哄干，但为了产品质量，可用60℃温度烘干1hr，以排出浮水；线型低密度聚乙烯的熔体粘度大，流长比小，流动性低于LDPE和HDPE，薄壁制品可能缺胶，因此，浇口和流道相对较大；制品易带静电，表面易吸尘埃。
收缩率为16‰；溢边值为0.05mm物理性能机械性能注塑温度见表一EVA简称 EVA俗称橡皮胶学名聚乙烯—醋酸乙烯脂共聚物英文名ethylene vinyl acetate copolymer本色 EVA本色是一种半透明到不透明白色腊状材料，比重比水轻，柔软而且有橡胶弹性，但比LDPE柔软，能伸长，无毒，无味。
因是两种单体的共聚物，它的性能与两种单体在分子中的成份有很大关系，VA含量低时，象PE，呈不透明白色状态；VA含量越高，呈半透明状态，它的弹性就越大，就越象橡胶，柔性越好，韧性越好。
燃烧特征易燃，离火后能继续燃烧，火焰上端呈黄色，下端呈蓝色，燃烧时会熔溶，有液体滴落，无黑烟冒出，同时，燃烧时发出的醋酸的气味优点耐酸碱，不耐有机溶剂，能溶于芳烃和氯代烃中；电绝缘性优良，耐低温；低温时，保持很大的韧性。
