机床拆装实习教案【教学目标】1.了解机床基本组成结构和工作原理。
2.学会机床的拆卸和组装方法。
3.掌握常见机床的维修和维护技巧。
【教学内容】1.机床的基础知识介绍1.1 机床的定义和分类1.2 机床的基本组成结构1.3 机床的工作原理2.机床的拆卸和组装方法2.1 前期准备工作2.1.1 清理工作区域2.1.2 准备所需工具和设备2.2 拆卸方法2.2.1 拆下外壳和护罩2.2.2 拆卸传动部件2.2.3 拆卸电气控制部件2.3 组装方法2.3.1 安装电气控制部件2.3.2 安装传动部件2.3.3 安装外壳和护罩2.4 拆卸和组装注意事项2.4.1 注意安全操作规范2.4.2 注意拆卸和组装顺序2.4.3 注意保护零部件的完整性3.常见机床的维修和维护技巧3.1 故障排除和维修方法3.1.1 定位故障点3.1.2 确定故障原因3.1.3 修复和更换故障部件3.2 维护技巧3.2.1 日常保养工作3.2.2 定期检查和维护3.2.3 防止机床故障和事故的方法【教学方法】1.理论讲解与实例分析相结合，通过对机床基础知识的介绍和案例分析，帮助学生理解机床的组成结构和工作原理。
2.实践操作，通过实际拆解和组装机床的过程，让学生亲自动手操作，提高他们的实际能力。
3.小组合作，将学生分成小组，进行机床拆装实习任务，培养他们的团队协作能力和解决问题的能力。
【教学评估】1.考试评估：设置机床拆装操作技能考试，考察学生对机床拆装方法的掌握程度。
2.实习评估：通过对学生实际操作的评价和讨论，评估他们在拆装机床过程中的实际能力表现。
3.综合评估：结合理论知识考试和实习评估的结果，对学生的机床拆装实习进行综合评估。
【教学内容续】4. 机床的基础知识介绍1.1 机床的定义和分类机床是一种通过切削、磨削、冲击等方法来加工金属、塑料、陶瓷等材料的设备。
根据不同的加工方式和加工对象，可以将机床分为铣床、车床、钻床、磨床、冲床等多种类型。

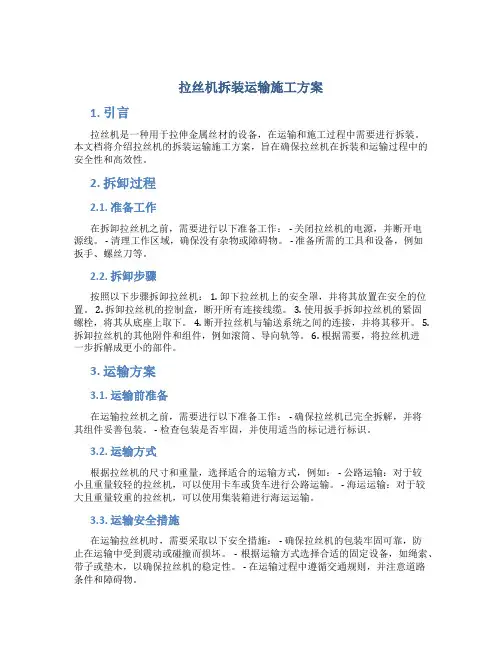

拉丝机拆装运输施工方案1. 引言拉丝机是一种用于拉伸金属丝材的设备，在运输和施工过程中需要进行拆装。
本文档将介绍拉丝机的拆装运输施工方案，旨在确保拉丝机在拆装和运输过程中的安全性和高效性。
2. 拆卸过程2.1. 准备工作在拆卸拉丝机之前，需要进行以下准备工作： - 关闭拉丝机的电源，并断开电源线。
- 清理工作区域，确保没有杂物或障碍物。
- 准备所需的工具和设备，例如扳手、螺丝刀等。
2.2. 拆卸步骤按照以下步骤拆卸拉丝机： 1. 卸下拉丝机上的安全罩，并将其放置在安全的位置。
2. 拆卸拉丝机的控制盒，断开所有连接线缆。
3. 使用扳手拆卸拉丝机的紧固螺栓，将其从底座上取下。
4. 断开拉丝机与输送系统之间的连接，并将其移开。
5. 拆卸拉丝机的其他附件和组件，例如滚筒、导向轨等。
6. 根据需要，将拉丝机进一步拆解成更小的部件。
3. 运输方案3.1. 运输前准备在运输拉丝机之前，需要进行以下准备工作： - 确保拉丝机已完全拆解，并将其组件妥善包装。
- 检查包装是否牢固，并使用适当的标记进行标识。
3.2. 运输方式根据拉丝机的尺寸和重量，选择适合的运输方式，例如： - 公路运输：对于较小且重量较轻的拉丝机，可以使用卡车或货车进行公路运输。
- 海运运输：对于较大且重量较重的拉丝机，可以使用集装箱进行海运运输。
3.3. 运输安全措施在运输拉丝机时，需要采取以下安全措施： - 确保拉丝机的包装牢固可靠，防止在运输中受到震动或碰撞而损坏。
- 根据运输方式选择合适的固定设备，如绳索、带子或垫木，以确保拉丝机的稳定性。
- 在运输过程中遵循交通规则，并注意道路条件和障碍物。
4. 施工方案4.1. 施工准备在进行拉丝机的施工之前，需要进行以下准备工作： - 清理施工区域，确保没有杂物或障碍物。
- 根据拉丝机的规格和工作要求，准备适当的工艺参数和辅助设备。
- 检查拉丝机的组件和连接，确保其完整和正常。
模块三机电设备的拆卸与装配第一节机电设备的拆卸与清洗一、机电设备拆卸的一般规则和要求任何机电设备都是由许多零部件组合成的。
需要修理的机电设备，必须经过拆卸才能对失效零部件进行修复或更换。
如果拆卸不当，往往会造成零部件损坏，设备精度降低，有时甚至无法修复。
机电设备拆卸的目的是为了便于检查和修理零部件，拆卸工作量约占整个修理工作量的20％。
因此，为保证修理质量，在动手解体机电设备前，必须周密计划，对可能遇到的问题有所估计，做到有步骤地进行拆卸，一般应遵循下列规则和要求。
1．拆卸前的准备工作(1)拆卸场地的选择与清理拆卸前应选择好工作场地，不要选有风沙、尘土的地方。
工作场地应是避免闲杂人员频繁出入的地方，以防止造成意外的混乱。
不要使泥土、油污等弄脏工作场地的地面。
机电设备进入拆卸场地之前应进行外部清洗，以保证机电设备的拆卸不影响其精度。
(2)保护措施在清洗机电设备外部之前，应预先拆下或保护好电气设备，以免其受潮损坏。
对于易氧化、锈蚀等的零件要及时采取相应的保护、保养措施。
(3)拆卸前的放油尽可能在拆卸前将机电设备中的润滑油趁热放出，以利于拆卸工作的顺利进行。
(4)了解机电设备的结构、性能和工作原理为避免拆卸工作的盲目性，确保修理工作的正常进行，在拆卸前，应详细了解机电设备各方面的状况，熟悉机电设备各个部分的结构特点、传动系统，以及零部件的结构特点和相互间的配合关系，明确其用途和相互间的作用，以便合理安排拆卸步骤和选用适宜的拆卸工具或设施。
2．拆卸的一般原则(1)根据机电设备的结构特点，选择合理的拆卸步骤机电设备的拆卸顺序，一般是由整体拆成总成，由总成拆成部件，由部件拆成零件；或由附件到主机，由外部到内部。
在拆卸比较复杂的部件时，必须熟读装配图，并详细分析部件的结构以及零件在部件中所起的作用，特别应注意那些装配精度要求高的零、部件。
这样，可以避免混乱，使拆卸有序，达到利于清洗、检查和鉴定的目的，为修理工作打下良好的基础。
