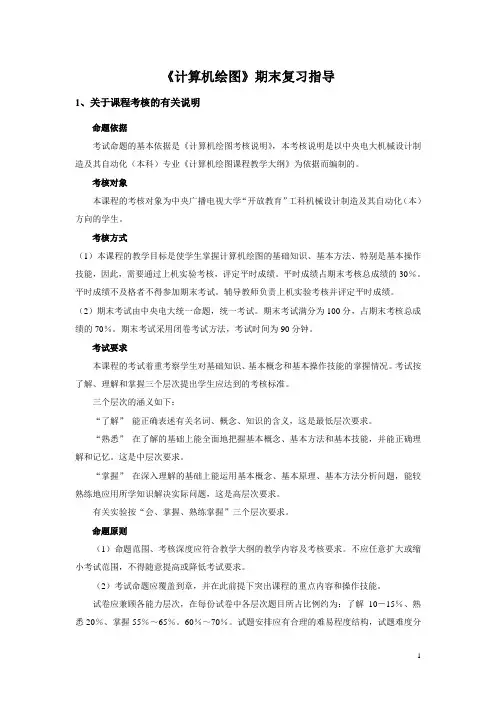

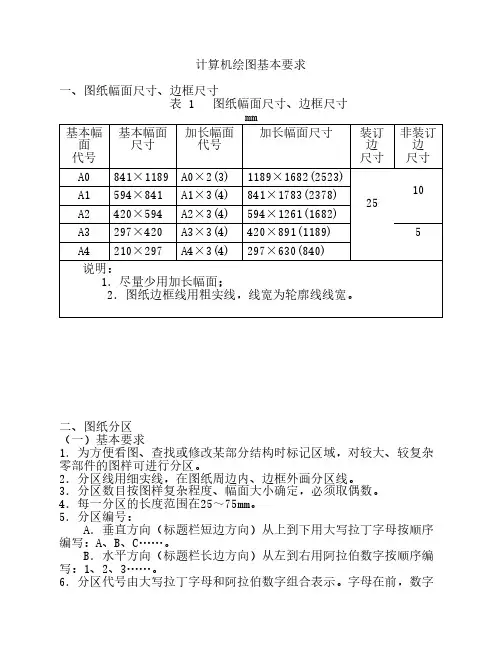

《计算机绘图》期末复习指导1、关于课程考核的有关说明命题依据考试命题的基本依据是《计算机绘图考核说明》，本考核说明是以中央电大机械设计制造及其自动化（本科）专业《计算机绘图课程教学大纲》为依据而编制的。
考核对象本课程的考核对象为中央广播电视大学“开放教育”工科机械设计制造及其自动化（本）方向的学生。
考核方式（1）本课程的教学目标是使学生掌握计算机绘图的基础知识、基本方法、特别是基本操作技能，因此，需要通过上机实验考核，评定平时成绩。
平时成绩占期末考核总成绩的30％。
平时成绩不及格者不得参加期末考试。
辅导教师负责上机实验考核并评定平时成绩。
（2）期末考试由中央电大统一命题，统一考试。
期末考试满分为100分，占期末考核总成绩的70％。
期末考试采用闭卷考试方法，考试时间为90分钟。
考试要求本课程的考试着重考察学生对基础知识、基本概念和基本操作技能的掌握情况。
考试按了解、理解和掌握三个层次提出学生应达到的考核标准。
三个层次的涵义如下：“了解”能正确表述有关名词、概念、知识的含义，这是最低层次要求。
“熟悉”在了解的基础上能全面地把握基本概念、基本方法和基本技能，并能正确理解和记忆。
这是中层次要求。
“掌握”在深入理解的基础上能运用基本概念、基本原理、基本方法分析问题，能较熟练地应用所学知识解决实际问题，这是高层次要求。
有关实验按“会、掌握、熟练掌握”三个层次要求。
命题原则（1）命题范围、考核深度应符合教学大纲的教学内容及考核要求。
不应任意扩大或缩小考试范围，不得随意提高或降低考试要求。
（2）考试命题应覆盖到章，并在此前提下突出课程的重点内容和操作技能。
试卷应兼顾各能力层次，在每份试卷中各层次题目所占比例约为：了解10－15％、熟悉20％、掌握55％～65％。
60％～70％。
试题安排应有合理的难易程度结构，试题难度分为易、较易、较难、难四个等级。
在每份试卷中，各种难易程度的试题分数所占比例约为：易20％、较易30％、较难30％、难20％。

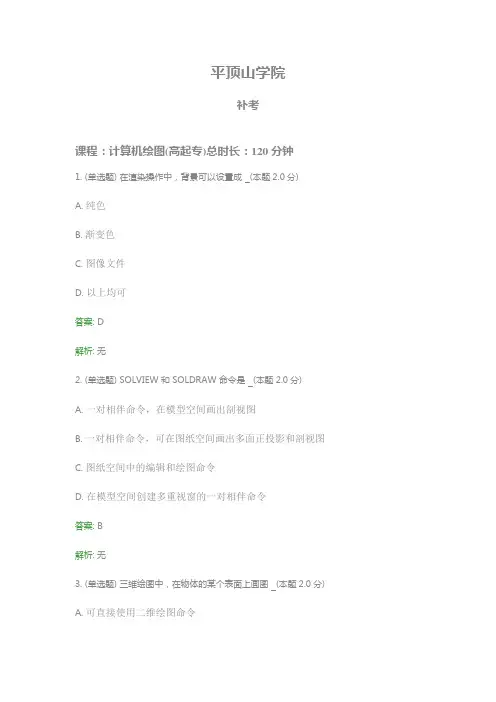

平顶山学院补考课程：计算机绘图(高起专)总时长：120分钟1. (单选题) 在渲染操作中，背景可以设置成 (本题2.0分)A. 纯色B. 渐变色C. 图像文件D. 以上均可答案: D解析: 无2. (单选题) SOLVIEW 和 SOLDRAW 命令是 (本题2.0分)A. 一对相伴命令，在模型空间画出剖视图B. 一对相伴命令，可在图纸空间画出多面正投影和剖视图C. 图纸空间中的编辑和绘图命令D. 在模型空间创建多重视窗的一对相伴命令答案: B解析: 无3. (单选题) 三维绘图中，在物体的某个表面上画图 (本题2.0分)A. 可直接使用二维绘图命令B. 用UCS命令将该表面定义成XY坐标面，再使用二维绘图命令C. 可直接使用三维绘图命令D. 只能使用建立表面模型的命令答案: B解析: 无4. (单选题) 布尔运算交、并、差的操作对象为 (本题2.0分)A. 已建立的几个实体模型B. 已建立的几个表面模型C. 已建立的几个表面模型或实体模型D. 已建立的几个线框模型、表面模型或实体模型答案: A解析: 无5. (单选题) 在图纸空间中去访问模型空间，可以通过实现(本题2.0分)A. TILEMODE=1B. PSPACE命令C. MVIEW命令D. 单击状态行上的图纸（PAPER）按钮答案: D解析: 无6. (单选题) 以下16位原码数中，真值最小的是_____。
(本题2.0分)A. 1111111110010011B. 0000000010010011C. 1000000010010011D. 1111111101101101答案: A解析: 无7. (单选题) 从设计者角度看，硬件与软件之间的界面是（）。
(本题2.0分)A. 操作系统B. 语言处理系统C. 指令系统D. 输入输出系统答案: C解析: 无8. (单选题) 若X的补码定点小数表示为1.000，则真值X等于_____。
(本题2.0分)A. +0B. -0C. +1D. -1答案: D解析: 无9. (单选题) 在计算机内信息是以（）形式表示的。

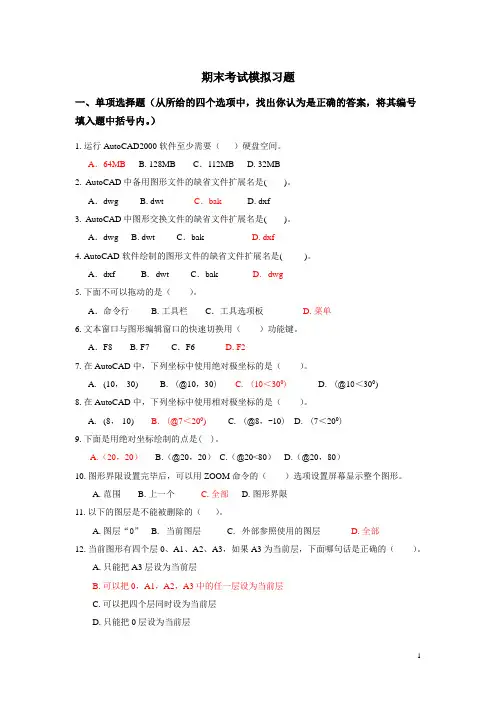

期末考试模拟习题一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。
）1.运行AutoCAD2000软件至少需要（）硬盘空间。
A．64MB B.128MB C．112MB D.32MB2. AutoCAD中备用图形文件的缺省文件扩展名是( )。
A．dwg B.dwt C．bak D.dxf3. AutoCAD中图形交换文件的缺省文件扩展名是( )。
A．dwg B.dwt C．bak D.dxf4.AutoCAD软件绘制的图形文件的缺省文件扩展名是( )。
A．dxf B. dwt C．bak D. dwg5.下面不可以拖动的是（）。
A．命令行B.工具栏C．工具选项板D.菜单6.文本窗口与图形编辑窗口的快速切换用（）功能键。
A．F8 B.F7 C．F6 D.F27.在AutoCAD中，下列坐标中使用绝对极坐标的是（）。
A. (10，-30)B. (@10，30)C. (10＜300)D. (@10＜300)8.在AutoCAD中，下列坐标中使用相对极坐标的是（）。
A. (8，-10)B. (@7＜200)C. (@8，-10)D. (7＜200)9.下面是用绝对坐标绘制的点是( )。
A.（20，20）B.（@20，20）C.（@20<80）D.（@20，80）10.图形界限设置完毕后，可以用ZOOM命令的（）选项设置屏幕显示整个图形。
A.范围B.上一个C.全部D.图形界限11.以下的图层是不能被删除的（）。
A.图层“0”B. 当前图层C. 外部参照使用的图层D.全部12.当前图形有四个层0、A1、A2、A3，如果A3为当前层，下面哪句话是正确的（）。
A.只能把A3层设为当前层B.可以把0，A1，A2，A3中的任一层设为当前层C.可以把四个层同时设为当前层D.只能把0层设为当前层13.图层的颜色确定以后，在该层上可以（）。
A.只能画出一种颜色的线条B.只能画出三种颜色的线条C.能画出多种颜色的线条D.只能画出两种颜色的线条14.多义线(PLine)不可以（）。

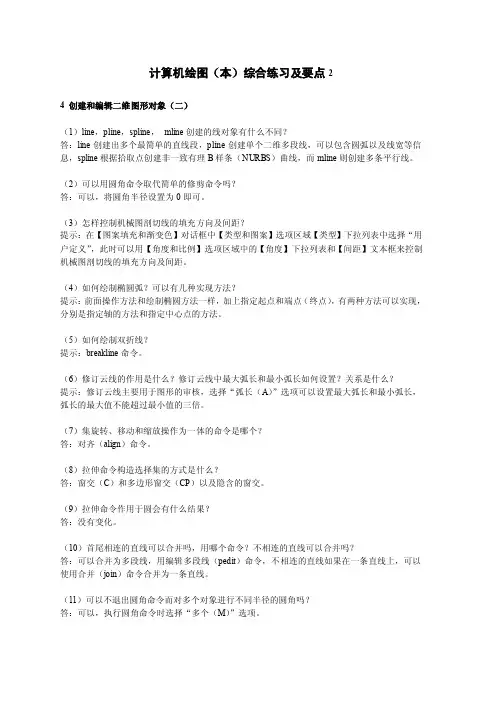

计算机绘图（本）综合练习及要点24 创建和编辑二维图形对象（二）（1）line，pline，spline，mline创建的线对象有什么不同？答：line创建出多个最简单的直线段，pline创建单个二维多段线，可以包含圆弧以及线宽等信息，spline根据拾取点创建非一致有理B样条（NURBS）曲线，而mline则创建多条平行线。
（2）可以用圆角命令取代简单的修剪命令吗？答：可以，将圆角半径设置为0即可。
（3）怎样控制机械图剖切线的填充方向及间距？提示：在【图案填充和渐变色】对话框中【类型和图案】选项区域【类型】下拉列表中选择“用户定义”，此时可以用【角度和比例】选项区域中的【角度】下拉列表和【间距】文本框来控制机械图剖切线的填充方向及间距。
（4）如何绘制椭圆弧？可以有几种实现方法？提示：前面操作方法和绘制椭圆方法一样，加上指定起点和端点（终点），有两种方法可以实现，分别是指定轴的方法和指定中心点的方法。
（5）如何绘制双折线？提示：breakline命令。
（6）修订云线的作用是什么？修订云线中最大弧长和最小弧长如何设置？关系是什么？提示：修订云线主要用于图形的审核，选择“弧长（A）”选项可以设置最大弧长和最小弧长，弧长的最大值不能超过最小值的三倍。
（7）集旋转、移动和缩放操作为一体的命令是哪个？答：对齐（align）命令。
（8）拉伸命令构造选择集的方式是什么？答：窗交（C）和多边形窗交（CP）以及隐含的窗交。
（9）拉伸命令作用于圆会有什么结果？答：没有变化。
（10）首尾相连的直线可以合并吗，用哪个命令？不相连的直线可以合并吗？答：可以合并为多段线，用编辑多段线（pedit）命令，不相连的直线如果在一条直线上，可以使用合并（join）命令合并为一条直线。
（11）可以不退出圆角命令而对多个对象进行不同半径的圆角吗？答：可以，执行圆角命令时选择“多个（M）”选项。
（12）对于一个多段线对象中的所有角点进行圆角，可以使用圆角命令中的什么命令选项？答：“多段线（P）”选项。

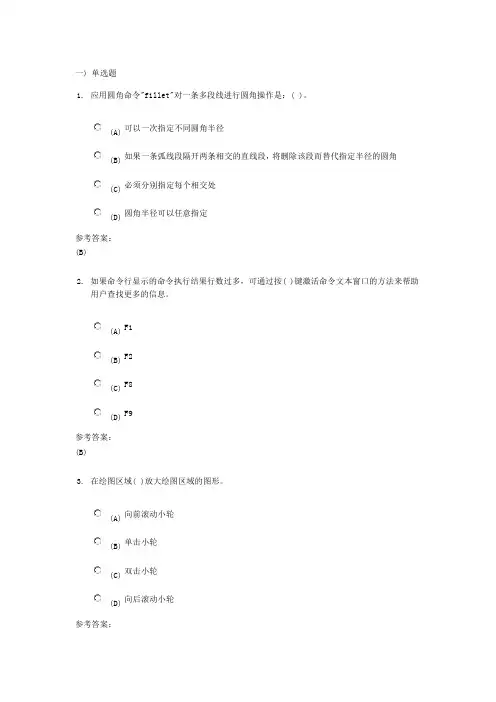

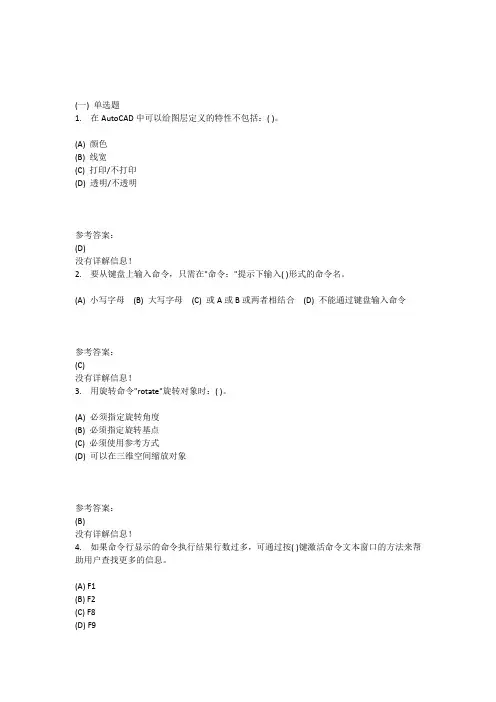

一) 单选题1. 应用圆角命令"fillet"对一条多段线进行圆角操作是：( )。
(A) 可以一次指定不同圆角半径(B) 如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角(C) 必须分别指定每个相交处(D) 圆角半径可以任意指定参考答案：(B)2. 如果命令行显示的命令执行结果行数过多，可通过按( )键激活命令文本窗口的方法来帮助用户查找更多的信息。
(A) F1(B) F2(C) F8(D) F9参考答案：(B)3. 在绘图区域( )放大绘图区域的图形。
(A) 向前滚动小轮(B) 单击小轮(C) 双击小轮(D) 向后滚动小轮参考答案：(A)4. 应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键？( )(A) 对象捕捉(B) 正交(C) 极轴(D) 捕捉参考答案：(A)5. 以下说法正确的有( )。
(A) 逆时针角度为正值(B) 顺时针角度为负值(C) 角度的正负要依据设置(D) 以上都不对参考答案：(C)6. 移动圆对象，使其圆心移动到直线中点，需要应用：( )。
(A) 正交(B) 捕捉(C) 栅格(D) 对象捕捉参考答案：(D)7. 在AutoCAD 中可以给图层定义的特性不包括：( )。
(A) 颜色 (B)线宽(C)打印/不打印 (D)透明/不透明 参考答案： (D)8. AutoCAD 不能处理以下哪类信息：( )。
(A) 矢量图形(B) 光栅图形 (C) 声音信息 (D) 文字信息参考答案： (C)9. 刷新屏幕，用以下哪个命令？( )(A) Redraw (B) Viewres (C) Repaint (D)Blips 参考答案： (A)10. 绘制圆有几种不同方法？( )(A) 1 (B)3(C) 4(D) 7(E) 以上都不对参考答案：(E)11. 在AutoCAD中默认存在的命名图层过滤器不包括：( )。
(A) 显示所有图层(B) 显示所有使用图层(C) 显示所有打印图层(D) 显示所有依赖于外部参照的图层参考答案：(D)12. 多段线( )。

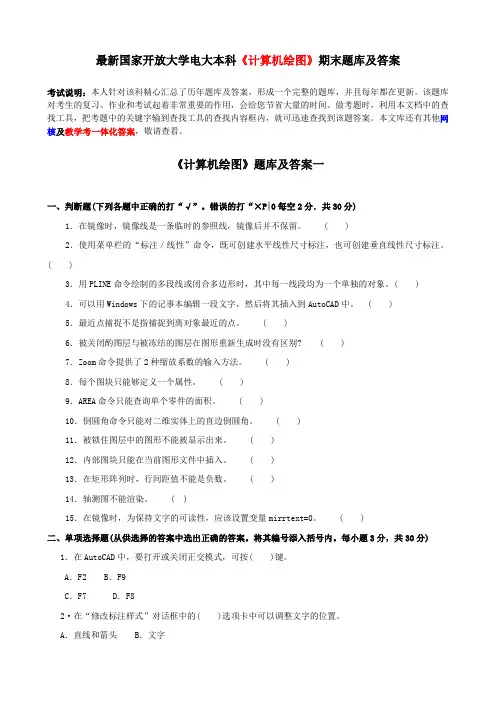

最新国家开放大学电大本科《计算机绘图》期末题库及答案考试说明：本人针对该科精心汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。
该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他网核及教学考一体化答案，敬请查看。
《计算机绘图》题库及答案一一、判断题(下列各题中正确的打“√”。
错误的打“×P|0每空2分．共30分)1．在镜像时，镜像线是一条临时的参照线，镜像后并不保留。
( )2．使用菜单栏的“标注／线性”命令，既可创建水平线性尺寸标注，也可创建垂直线性尺寸标注。
( )3．用PLINE命令绘制的多段线或闭合多边形时，其中每一线段均为一个单独的对象。
( )4．可以用Windows下的记事本编辑一段文字，然后将其插入到AutoCAD中。
( )5．最近点捕捉不是指捕捉到离对象最近的点。
( )6．被关闭酌图层与被冻结的图层在图形重新生成时没有区别? ( )7．Zoom命令提供了2种缩放系数的输入方法。
( )8．每个图块只能够定义一个属性。
( )9．AREA命令只能查询单个零件的面积。
( )10．倒圆角命令只能对二维实体上的直边倒圆角。
( )11．被锁住图层中的图形不能被显示出来。
( )12．内部图块只能在当前图形文件中插入。
( )13．在矩形阵列时，行间距值不能是负数。
( )14．轴测图不能渲染。
( )15．在镜像时，为保持文字的可读性，应该设置变量mirrtext=0。
( )二、单项选择题(从供选择的答案中选出正确的答案。
将其编号添入括号内。
每小题3分，共30分)1．在AutoCAD中，要打开或关闭正交模式，可按( )键。
A．F2 B．F9C．F7 D．F82·在“修改标注样式”对话框中的( )选项卡中可以调整文字的位置。
..《计算机绘图》期末考试模拟习题一、单项选择题 1、取消命令执行的键是( )。
A .按ENTER 键B .按ESC 键C .按鼠标右键D .按F1键2、在AutoCAD 软件中，重新执行上一个命令的最快方法是( )。
A .按ENTER 键B .按空格键C .按ESC 键D .按F1键3、在AutoCAD 中，下列坐标中使用相对极坐标的是（ ）。
A . (20，-10)B . (20，0)C . (@20，10)D . (@20＜600)4、用相对直角坐标绘图时以哪一点为参照点（ ）。
A .上一指定点或位置B .坐标原点C .屏幕左下角点D .任意一点5、默认情况下用户坐标系统与世界坐标系统的关系，下面( )说法正确。
A .不相重合B .同一个坐标系C .相重合D .有时重合有时不重合6、缺省的世界坐标系的简称是( )。
A .CCSB .UCSC .UCS1D .WCS7、 删除一条直线后，又画了一个圆，现在要在不取消圆的情况下，恢复直线，可用（ ）命令。
A . UNDOB . OOPSC . REDOD . RESTORE8、哪个功能健可以进入文本窗口（ ）。
A .功能键F1B .功能键F2C .功能键F3D .功能键F49、下面哪个层的名称不能被修改或删除（ ）。
A .未命名的层B .标准层C .0层D .缺省的层10、在机械制图中，常使用“绘图”|“圆”命令中的( )子命令绘制连接弧。
A .三点B .相切、相切、半径C .相切、相切、相切D .圆心、半径11、以下哪种说法是错误的（ ）。
A . 使用“绘图”|“正多边形”命令将得到一条多段线 B . 可以用“绘图”|“圆环”命令绘制填充的实心圆C . 打断一条“构造线”将得到两条射线D . 不能用“绘图”|“椭圆”命令画圆 12、图案填充操作中( )。
A . 只能单击填充区域中任意一点来确定填充区域 B . 所有的填充样式都可以调整比例和角度C . 图案填充可以和原来轮廓线关联或者不关联D . 图案填充只能一次生成，不可以编辑修改13、( )命令用于绘制指定内外直径的圆环或填充圆。
A .椭圆 B .圆 C .圆弧 D .圆环 14、运用【正多边形】命令绘制的正多边形可以看作是一条( )。
A .多段线B .构造线C .样条曲线D .直线 15、哪一个命令可自动地将包围指定点的最近区域定义为填充边界( ) 。
A .BHATCHB .BOUNDARYC .HA TCHD .PTHATCH16、当用MIRROR 命令对文本属性进行镜像操作时，要想让文本具有可读性，应将变量MIRRTEXT 的值设置为( )。
A .0 B . 1 C .2 D .3 17、下面哪个命令可以对两个对象用圆弧进行连接( )。
A .FILLET B .PEDITC .CHAMFERD .ARRAY 18、修剪命令（trim ）可以修剪很多对象，但下面的哪个选项不行（ ） A .圆弧、圆、椭圆弧 B .直线、多义线C .射线、构造线和样条曲线D .多线（mLine ）19、执行( )命令对闭合图形无效。
A .打断 B .复制 C .拉长 D .删除 20、下列对象执行[偏移]命令后，大小和形状保持不变的是( )。
A .椭圆 B .圆 C .圆弧D .直线21、如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用哪个命令( )。
A .EXTEND B .PEDIT C .FILLET D .ARRAY 22、要快速显示整个图限范围内的所有图形，可使用( )命令。
A .“视图”|“缩放”|“窗口” B .“视图”|“缩放”|“动态” C .“视图”|“缩放”|“范围” D .“视图”|“缩放”|“全部” 23、在定义块属性时，要使属性为定值，可选择( )模式。
A .不可见 B .固定 C .验证 D .预置 24、多行文本标注命令是（ ）。
A .TEXT B .MTEXT C .QTEXT D .WTEXT 25、如果在一个线性标注数值前面添加直径符号，则应用哪个命令( )。
A . ％％C B .％％O C . ％％D D .％％％ 26、命令用于创建平行于所选对象或平行于两尺寸界线源点连线的直线型尺寸（ ）。
A .对齐标注 B .快速标注 C .连续标注 D .线性标注 27、下面哪个命令可以绘制连续的直线段，且每一部分都是单独的线对象（ ）。
A .POL YLINE B .LINE C .RECTANGLE D .POL YGON 28、在进行文字标注时，若要插入“度数”称号，则应输入（ ）。
A .d ％％ B .％d C .d ％ D .％％d 29、( )命令可以方便地查询指定两点之间的直线距离以及该直线与X 轴的夹角。
A .点坐标 B .距离 C .面积 D .面域 30、( )是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边..界内的信息，用户可以对其进行各种布尔运算。
A.块B.多段线C.面域D.图案填充二、填空题1.AutoCAD的坐标系统有______ _、_____________，其中______________是固定不变的。
2.自动追踪功能包括两种：__________________和____________________。
3.AutoCAD中，可以使用多线段来绘制矩形，但更方便的方法是使用_____________命令来绘制矩形。
4.BREAK命令的功能和TRIM命令有些类似，但也有区别。
BREAK命令可以用于______________或_____________的图形对象。
同时，用BREAK命令还能___________(一分为二)。
5.创建构造线时，选择__________和_________选项，可以创建经过指定点（中点），并且平行于X轴或Y轴的构造线。
6.多义线是一种非常有用的线段对象，它是由多段___ 和___ 组成的一个组合体。
7.CAD三维模型有___________、____________、______________三种类型，其中主要生成的是_________模型。
8.AutoCAD 2000中F1键的功能是___________，F2键的功能是___________ 。
9．布尔运算是一种关系描述系统，可以用于说明将一个或多个基本实体合并为统一实体时各组成部分的构成关系，它有_______、________和________三种操作方式。
10．图层的属性主要包括__________、_____________、状态和_____________。
三、是非判断题（下列各题中正确的打“√”，错1.AutoCAD是美国微软公司推出的计算机辅助绘图工具软件包。
（）2.在用窗口选择对象时，“W（Window）”选项选中部分或者全部在框内的对象。
( )3.被冻结的图层中的图形不能被显示或打印出来，并且在重新生成图形时，不能生成这些图形。
（）4.AutoCAD中捕捉间距是看不见的。
（）5.从不同的起点绘制两条射线，必须调用两次[射线]命令。
（）6.AutoCAD可画出不同类型的点。
（）7.镜像文本时，文本只能位置发生镜像，本文顺序不能发生镜像。
（）8.在AutoCAD中，单独的一个圆也可以直接用修剪命令进行修剪。
（）9.使用ERASE命令时，AutoCAD将从图形中删除所选择的对象。
（）10.在AutoCAD2000中，使用Mspace命令可以从图纸空间切换到模型空间。
（）11.AutoCAD2000中，使用Mspace命令可以从模型空间切换到图纸空间。
（）12.AutoCAD中，对圆弧只能进行半径尺寸标注。
（）13.当正交命令ORTHO为ON时，只能画水平和垂直线，不能画斜线。
（）14.用尺寸标注命令所形成的尺寸文本、尺寸线和尺寸界线类似于块，可以用EXPLODE命令来分解。
（）15.F5键可以切换绘图窗口与文本窗口。
（）16．用DIVIDE命令可将直线或圆弧对象等分并打断，然后可以将其中的任一段删除。
( )17．轴测图虽有立体感，但并不是真正的三维模型，因此不能渲染。
( )18．将某一个图层关闭以后，该层上所有的图形对象都将被隐藏，而且也不能被打印或从绘图设备上输出。
但是当图形重新生成时，该图层上的对象也被重新计算、生成。
( )19．用ARRAY命令可以生成矩形阵列和圆形阵列，在生成矩形阵列时，行间距和列间距都可以是负值。
( )20．在生成正多边形时，系统要求输入该正多边形内接圆或外接圆的圆心和半径。
因此对于一个正多边形来说具有圆的某些特性，例如可以捕捉正多边形的中心点。
( )21．对定义了非零宽度的多义线可以执行分解(EXPLODE)命令，但多义线分解后的线段宽度变为零。
( )22．在绘图时，有时会遇到这种情况，明明当前使用的线型是中心线，可用它画出的线看上去却和连续线一样。
这和当前图形窗口的显示范围有关。
( )23．用PEDIT命令中的JOIN选项，既可以将相连的直线或圆弧合并到一条多义线中，也可以将SPLINE线合并进去，还可以合并椭圆弧。
( )24．镜像命令(MIRROR)只对图形有效，对文本对象无效，因为对文本进行镜像处理是没有意义的。
( )25。
FILLET命令可对两个圆弧、圆、椭圆弧、直线、射线、多段线或构造线添加一段指定半径的圆弧。
该命令也可以在两条平行线之间画出过渡圆弧。
( )26．用BREAK命令断开一个圆时，断开部是自第一个断开点起，按逆时针方向延伸到第二个断开点之间的部分。
( )27．在创建图形块时，若组成块的对象不在当前层上，且颜色设置为随层(BYLAYER)，那么当块被插入时，块中对象的颜色保留原有图层的颜色，而且不能用“修改属性”的方法修改块的颜色。
( )28．用STRETCH命令拉伸已标注了尺寸的图形对象，并不影响尺寸标注的尺寸数值。
( )29．如果选择的插入图块是一个图形文件，这时用户将无法控制插入点。
( )30．FILL命令和HATCH命令相似，都可以对图形进行填充操作。
( )四、简答题1.AutoCAD的命令输入的方式有几种？2. AutoCAD提供了哪12种尺寸标注类型？3.简述块的主要作用。
4.什么是视口？什么是活动视口？什么是当前视口？5. 简述在AutoCAD中，如何判断Z轴的正方向和绕轴线旋转的正方向。
6. 绘图过程中常需要输入点的位置，AutoCAD提供了哪几种输入点的方式？7. 比较REDRAW命令与REGEN命令。
8.什么是PLINE（多义线）？比较PLINE线与LINE线。
9.图形的复制命令主要有哪些？各自的功能是什么？10.简述创建一个带属性块的操作步骤。
《计算机绘图》期末考试模拟习题参考答案..一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入题中括号内。
