计算机绘图 (1)

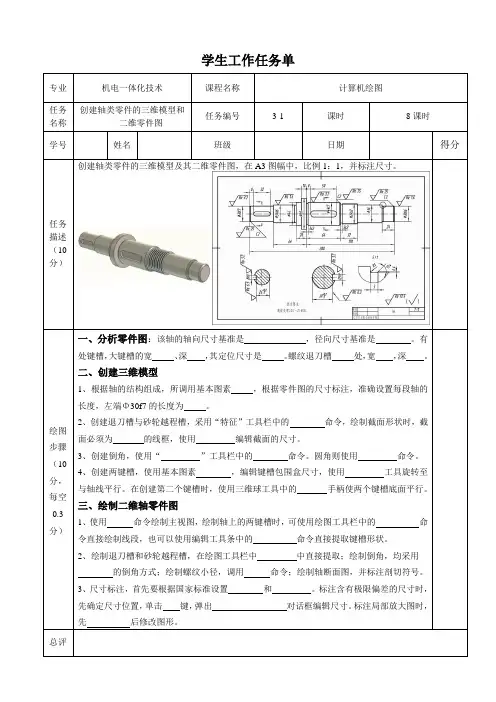

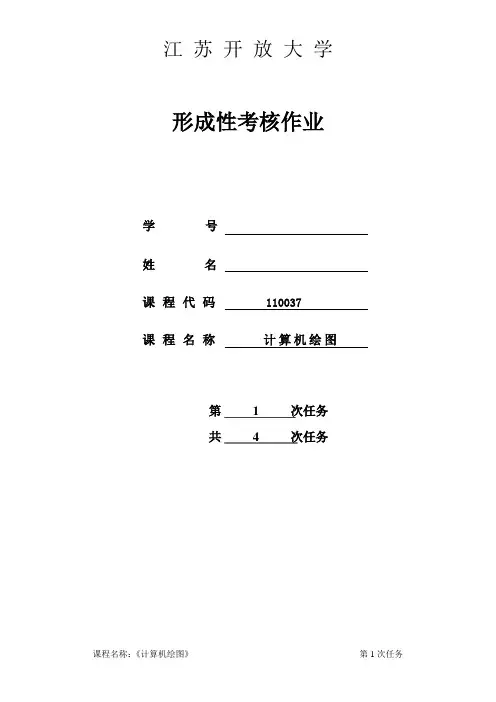

形成性考核作业学号姓名课程代码110037课程名称计算机绘图第 1 次任务共 4 次任务任务内容：一：根据已知条件利用直线命令绘制五角星。

（不标注尺寸）结果作答：绘图步骤：步骤一：绘制直线①命令: Z (回车)命令: A (回车)命令: line 指定第一点:指定下一点或[放弃(U) ]: 100步骤二：绘制直线②指定下一点或[放弃(U) ]: @100<216步骤三：绘制直线③指定下一点或闭合(C) /放弃(U) ]: @100<72步骤四：绘制直线④指定下一点或闭合(C) /放弃(U) ]:@100<288步骤五：绘制直线⑤指定下一点或闭合(C) /放弃(U) ]: c最终结果贴图：任务内容：二：绘制含圆的平面图形（分层设置线型和线宽），不标注尺寸。

(其中：左上角和右下角的圆分别与正方形和中间的圆相切）结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制50X50正方形命令:_ line指定第一-点:指定下一点或[放弃(U) ]: <正交开>50指定下一点或[放弃(U) ]: 50指定下一点或[闭合(C) /放弃(U)]: 50指定下一点或[闭合(C)/放弃(U)] : c步骤三：绘制中心线命令:_ line指定第一-点:指定下一点或[放弃(U) ]:指定下一点或[放弃(U) ]:步骤四：绘制直径为20的圆命令: circle处理e 指定圆的圆心或[三点(3P) /两点(2P)/切点、切点、半径(T) ]:指定圆的半径或直径(D) ]: d指定圆的直径: 20步骤五：绘制其余六个小圆命令: _ circle 指定圆的圆心或[三点(3P) 两点(2P)切点、切点、半径(T) ]: _ 3p指定圆上你的第一个点:指定圆上你的第二个点:指定圆.上弥的第三个点:命令: _ circle 指定圆的圆心或[三点(3P) 两点(2P)切点、切点、半径(T) ]:_ 3p指定圆上你的第一个点:指定圆上你的第二个点:指定圆上你的第三个点:命令: _ circle 指定圆的圆心或三点(3P) 两点(2P)切点、切点、半径(T) ]:_ 3p指定圓上休的第一个点:_ tan到指定圆上你的第二个点:_ tan到指定圆上你的第三个点:_ tan到命令: _ circle 指定圆的圆心或[三点(3P) 两点(2P)切点、切点、半径(T) ]:_ 3p指定圓上的第-一个点:_ tan到指定圆上你的第二个点:_ tan到指定圆上你的第三个点:_ tan到命令:_ circle 指定圆的圆心或三点(3P) 两点(2P) /切点、切点、半径(T) ]:. 3p指定圆上你的第一个点: tan到指定圆上你的第二个点: tan到指定圆上你的第三个点: tan到命令: . circle 指定圆的圆心或巨点(3P) 两点(2P) /切点、切点、半径(T) ]: .3p指定圆上你的第一个点: tan到指定圆上你的第二个点: tan到指定圆上你的第三个点，tan到最终结果贴图：任务内容：三：绘制带多边形的平面图形。

一) 单选题1. 应用圆角命令"fillet"对一条多段线进行圆角操作是：( )。

(A) 可以一次指定不同圆角半径(B) 如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角(C) 必须分别指定每个相交处(D) 圆角半径可以任意指定参考答案：(B)2. 如果命令行显示的命令执行结果行数过多，可通过按( )键激活命令文本窗口的方法来帮助用户查找更多的信息。

(A) F1(B) F2(C) F8(D) F9参考答案：(B)3. 在绘图区域( )放大绘图区域的图形。

(A) 向前滚动小轮(B) 单击小轮(C) 双击小轮(D) 向后滚动小轮参考答案：(A)4. 应用对象追踪时，除了按下对象追踪按键外，还需要按下状态条上的哪个按键？( )(A) 对象捕捉(B) 正交(C) 极轴(D) 捕捉参考答案：(A)5. 以下说法正确的有( )。

(A) 逆时针角度为正值(B) 顺时针角度为负值(C) 角度的正负要依据设置(D) 以上都不对参考答案：(C)6. 移动圆对象，使其圆心移动到直线中点，需要应用：( )。

(A) 正交(B) 捕捉(C) 栅格(D) 对象捕捉参考答案：(D)7. 在AutoCAD 中可以给图层定义的特性不包括：( )。

(A) 颜色 (B)线宽(C)打印/不打印 (D)透明/不透明 参考答案： (D)8. AutoCAD 不能处理以下哪类信息：( )。

(A) 矢量图形(B) 光栅图形 (C) 声音信息 (D) 文字信息参考答案： (C)9. 刷新屏幕，用以下哪个命令？( )(A) Redraw (B) Viewres (C) Repaint (D)Blips 参考答案： (A)10. 绘制圆有几种不同方法？( )(A) 1 (B)3(C) 4(D) 7(E) 以上都不对参考答案：(E)11. 在AutoCAD中默认存在的命名图层过滤器不包括：( )。

(A) 显示所有图层(B) 显示所有使用图层(C) 显示所有打印图层(D) 显示所有依赖于外部参照的图层参考答案：(D)12. 多段线( )。

最新国家开放大学电大本科《计算机绘图》期末题库及答案考试说明：本人针对该科精心汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。

该题库对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

《计算机绘图》题库及答案一一、判断题(下列各题中正确的打“√”。

错误的打“×P|0每空2分．共30分)1．在镜像时，镜像线是一条临时的参照线，镜像后并不保留。

( )2．使用菜单栏的“标注／线性”命令，既可创建水平线性尺寸标注，也可创建垂直线性尺寸标注。

( )3．用PLINE命令绘制的多段线或闭合多边形时，其中每一线段均为一个单独的对象。

( )4．可以用Windows下的记事本编辑一段文字，然后将其插入到AutoCAD中。

( )5．最近点捕捉不是指捕捉到离对象最近的点。

( )6．被关闭酌图层与被冻结的图层在图形重新生成时没有区别? ( )7．Zoom命令提供了2种缩放系数的输入方法。

( )8．每个图块只能够定义一个属性。

( )9．AREA命令只能查询单个零件的面积。

( )10．倒圆角命令只能对二维实体上的直边倒圆角。

( )11．被锁住图层中的图形不能被显示出来。

( )12．内部图块只能在当前图形文件中插入。

( )13．在矩形阵列时，行间距值不能是负数。

( )14．轴测图不能渲染。

( )15．在镜像时，为保持文字的可读性，应该设置变量mirrtext=0。

( )二、单项选择题(从供选择的答案中选出正确的答案。

将其编号添入括号内。

每小题3分，共30分)1．在AutoCAD中，要打开或关闭正交模式，可按( )键。

A．F2 B．F9C．F7 D．F82·在“修改标注样式”对话框中的( )选项卡中可以调整文字的位置。

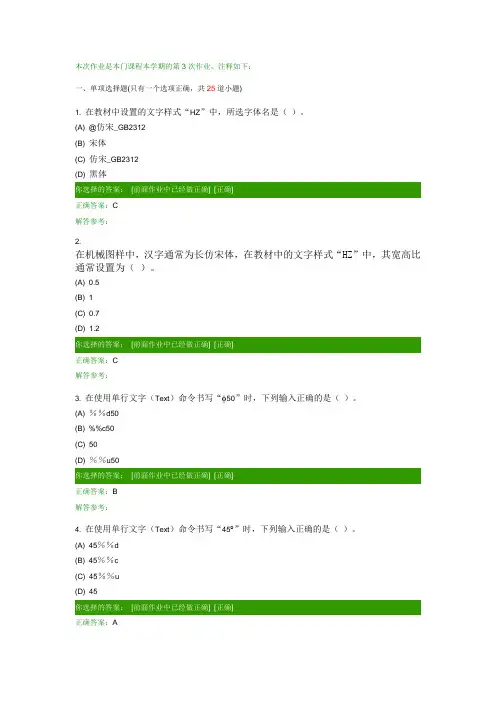

本次作业是本门课程本学期的第3次作业，注释如下：一、单项选择题(只有一个选项正确，共25道小题)1. 在教材中设置的文字样式“HZ”中，所选字体名是（）。

(A) @仿宋_GB2312(B) 宋体(C) 仿宋_GB2312(D) 黑体正确答案：C解答参考：2.在机械图样中，汉字通常为长仿宋体，在教材中的文字样式“HZ”中，其宽高比通常设置为（）。

(A) 0.5(B) 1(C) 0.7(D) 1.2正确答案：C解答参考：3. 在使用单行文字（Text）命令书写“φ50”时，下列输入正确的是（）。

(A) ％％d50(B) %%c50(C) 50(D) ％％u50正确答案：B解答参考：4. 在使用单行文字（Text）命令书写“45︒”时，下列输入正确的是（）。

(A) 45％％d(B) 45％％c(C) 45％％u(D) 45正确答案：A解答参考：5. 若要在“标注样式管理器”对话框中设置尺寸界线的相关格式，需在（）选项卡中进行操作。

(A) “线”(B) “符号和箭头”(C) “文字”(D)“调整”正确答案：A解答参考：6. 若要在“标注样式”对话框中设置圆心标记的相关格式，需在（）选项卡中进行操作。

(A) “线”(B) “符号和箭头”(C) “文字”(D) “调整”正确答案：B解答参考：7. 若要在“标注样式”对话框中设置比例因子的大小，需在（）选项卡中进行操作。

(A) “线”(B) “符号和箭头”(C) “调整”(D) “主单位”正确答案：D解答参考：8. 使用“标注”工具栏中的（）按钮，可以移动尺寸线及尺寸数字位置。

(A)(B)(C)(D)正确答案：B解答参考：9. 使用“标注”工具栏中的（）按钮，可以在已注尺寸数字中添加文本，如直径符号 。

(A)(B)(C)(D)你选择的答案：[前面作业中已经做正确] [正确]正确答案：A解答参考：10.标注下图中的尺寸时，应使用（）标注命令。

(A) 半径(B) 对齐(C) 线性(D) 直径你选择的答案：[前面作业中已经做正确] [正确]正确答案：C解答参考：11.标注下图中的尺寸时，应使用（）标注命令。

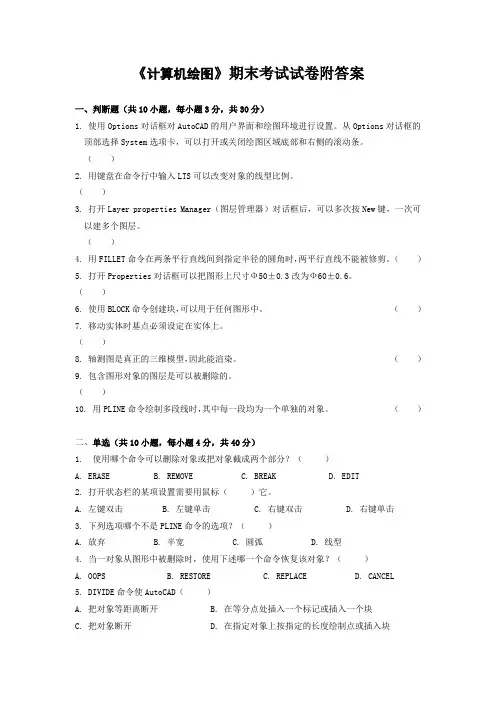

《计算机绘图》期末考试试卷附答案一、判断题（共10小题，每小题3分，共30分）1. 使用Options对话框对AutoCAD的用户界面和绘图环境进行设置。

从Options对话框的顶部选择System选项卡，可以打开或关闭绘图区域底部和右侧的滚动条。

（）2. 用键盘在命令行中输入LTS可以改变对象的线型比例。

（）3. 打开Layer properties Manager（图层管理器）对话框后，可以多次按New键，一次可以建多个图层。

（）4. 用FILLET命令在两条平行直线间到指定半径的圆角时，两平行直线不能被修剪。

（）5.打开Properties对话框可以把图形上尺寸Ф50±0.3改为Ф60±0.6。

（）6.使用BLOCK命令创建块，可以用于任何图形中。

（）7.移动实体时基点必须设定在实体上。

（）8.轴测图是真正的三维模型，因此能渲染。

（）9.包含图形对象的图层是可以被删除的。

（）10.用PLINE命令绘制多段线时，其中每一段均为一个单独的对象。

（）二、单选（共10小题，每小题4分，共40分）1. 使用哪个命令可以删除对象或把对象截成两个部分？（）A. ERASEB. REMOVEC. BREAKD. EDIT2. 打开状态栏的某项设置需要用鼠标（）它。

A. 左键双击B. 左键单击C. 右键双击D. 右键单击3. 下列选项哪个不是PLINE命令的选项？（）A. 放弃B. 半宽C. 圆弧D. 线型4. 当一对象从图形中被删除时，使用下述哪一个命令恢复该对象？（）A. OOPSB. RESTOREC. REPLACED. CANCEL5. DIVIDE命令使AutoCAD（）A. 把对象等距离断开B. 在等分点处插入一个标记或插入一个块C. 把对象断开D. 在指定对象上按指定的长度绘制点或插入块6. 如果执行ZOOM命令的“全部”选项后，图形在屏幕上变成很小的一部分，则可能出的的问题是（）A. 溢出计算机内存B. 将图形对象放置在错误的位置上C. 栅格和捕捉设置错误D. 图形界限比当前图形对象范围大得多7. Options对话框提供了（）个设置选项卡。

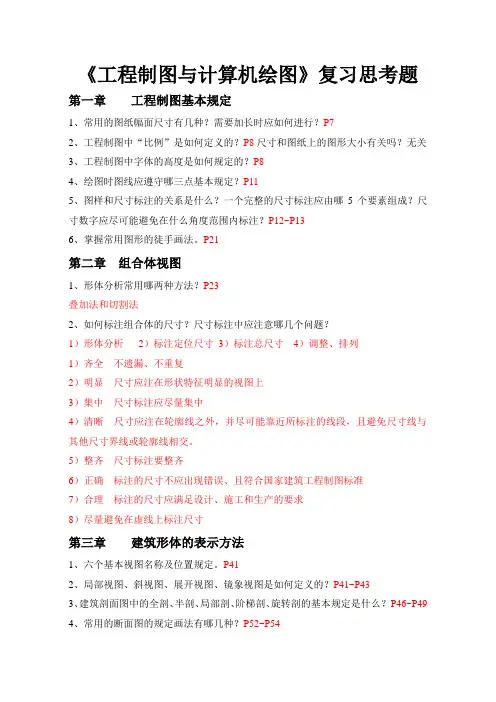

《工程制图与计算机绘图》复习思考题第一章工程制图基本规定1、常用的图纸幅面尺寸有几种？需要加长时应如何进行？P72、工程制图中“比例”是如何定义的？P8尺寸和图纸上的图形大小有关吗？无关3、工程制图中字体的高度是如何规定的？P84、绘图时图线应遵守哪三点基本规定？P115、图样和尺寸标注的关系是什么？一个完整的尺寸标注应由哪5个要素组成？尺寸数字应尽可能避免在什么角度范围内标注？P12~P136、掌握常用图形的徒手画法。

P21第二章组合体视图1、形体分析常用哪两种方法？P23叠加法和切割法2、如何标注组合体的尺寸？尺寸标注中应注意哪几个问题？1）形体分析2）标注定位尺寸3）标注总尺寸4）调整、排列1）齐全不遗漏、不重复2）明显尺寸应注在形状特征明显的视图上3）集中尺寸标注应尽量集中4）清晰尺寸应注在轮廓线之外，并尽可能靠近所标注的线段，且避免尺寸线与其他尺寸界线或轮廓线相交。

5）整齐尺寸标注要整齐6）正确标注的尺寸不应出现错误、且符合国家建筑工程制图标准7）合理标注的尺寸应满足设计、施工和生产的要求8）尽量避免在虚线上标注尺寸第三章建筑形体的表示方法1、六个基本视图名称及位置规定。

P412、局部视图、斜视图、展开视图、镜象视图是如何定义的？P41~P433、建筑剖面图中的全剖、半剖、局部剖、阶梯剖、旋转剖的基本规定是什么？P46~P494、常用的断面图的规定画法有哪几种？P52~P541）折断画法2）断开画法3）省略画法（对称省略、相同要素省略）第四章建筑施工图1、房屋建筑分类有几类？房屋的由哪几部分组成的？砖墙厚度的俗称，如24、37等是如何得来的？分类：1）工业建筑2）农业建筑3）民用建筑（居住建筑、公共建筑）。

组成：1）基础2）墙3）楼面与地面俗称：P57~P582、房屋设计一般有哪两个设计阶段？一套完整的房屋施工图由哪几部分图纸组成？各部分的主要内容是什么？P59~P61设计阶段：初步设计和施工图设计。

第一期CAD技能一级（计算机绘图师）考试试题
试题一：绘制图幅（15分）
①按照以下规定设置图层及线型：
图层名称颜色（颜色号）线型线宽
粗实线白（7）Continuous 0.6
中实线蓝（5）Continuous 0.3
细实线绿（3）Continuous 0.15
虚线黄（2）Dashed 0.3
点画线红（1）Center 0.15
②采用1：1比例绘制A2幅面（横放），在A2图纸幅面内用细实线划分出左侧一个A3幅面，右侧上下两个A4幅面，
如下图所示。

左侧A3幅面画图框及标题栏，用于绘制试题二，右上方的A4幅面画图框及标题栏，用于试题三。

右下方的A4幅面只画图框，用于绘制试题四。

标题栏格式及尺寸见所给式样。

要求：应按国家标准绘制图幅、图框、标题栏，图框要留出装订边，标题栏格式及尺寸见所给式样。

1
2
③ 设置文字样式，在标题栏内填写文字。

3
试题二：绘制立体交叉公路平面图并标注尺寸，比例1：100。

（25分）
4
试题三：采用1：1的比例抄绘组合体的两面投影图，并在侧面投影的位置完成1-1剖面图。

全图不标尺寸，断面材料为混凝土。

（20分）
5
试题四：绘制建筑平面图（40分），要求：
1、按试题一的要求，将“三层平面图”绘制在指定位置上，其中楼梯的详细尺寸见楼梯尺寸示意图（该图仅作为尺寸示意，无须绘制）。

2、绘图比例采用1：100。

3、要求线型、字体、尺寸应符合国家建筑制图相关标准。

不同的图线应放在不同的图层上，尺寸放在单独的图层上。

6。
