Vray基础01

V-Ray基础教学教程—VR材质设置基础

第一篇：V-Ray基础教学教程—VR材质设置基础

初学者必读VRay 2.0材质设置（1）

——VRay材质设置基础

VRay材质部分，是VRay 2.0重要的组成元素，其具有专门的材质和贴图类型，以适应VRay渲染器，从本实例开始，将为大家介绍VRay材质相关知识，本实例中将为大家讲解VRay材质设置的基础知识，在制作实例之前，大家需要首先下载素材文件。

1.设置低反光材质

（1）运行3ds max 2011，打开素材“咖啡源文件.max”，该场景中的对象尚未设置材质。

（2）渲染“VR-物理相机001”视图，观察当前场景效果。

（3）打开“板岩材质编辑器”对话框，将“VrayMtl”材质添加至活动视图，并重命名。

（4）将材质赋予场景中的“地毯”对象。

（5）由于地毯较为粗糙，所以将“粗糙度”参数设置为0.8。

（6）可以使用贴图通道导入贴图来影响材质的属性。从“漫反射”贴图通道导入素材“地毯图案.jpg”文件，设置材质表面纹理。

（7）从“凹凸”贴图通道导入素材“地毯图案.jpg”文件，设置材质凹凸效果。

（8）渲染“VR-物理相机001”视图，观察地毯材质效果。

2.设置高反光材质

（1）删除“地毯”节点及其所有的子节点。

（2）将“VrayMtl”材质添加至活动视图，并重命名。

（3）将材质赋予场景中的“咖啡杯”和“碟子”对象。

（4）设置“漫反射”颜色为棕色。

（5）VRay使用颜色来控制材质的反射强度，“反射”显示窗内的颜色越浅，反射的效果就越强，设置“反射”显示窗内的颜色，使材质具有反射效果。 （6）关闭“高光光泽度”参数栏右侧的按钮。

（7）设置“高光光泽度”参数。

（8）设置“反射光泽度”参数。

（9）设置“细分”参数。

（10）渲染“VR-物理相机001”视图，观察陶瓷材质效果。

（11）现在本实例就全部完成了。

第二篇：V-Ray基础教学教程—VR双面材质

vray中文手册

副标题：

文章来源：本站原创 作者：佚名 时间：2006-2-16

作为一个高级的渲染系统 VRay 支持焦散特效渲染. 为了能产生这个效果你的场景中必须有固定的产生焦散和接收焦散的物体 (关于怎样设置一个物体的焦散产生/接收请阅读 物体设置 和 灯光设置部分 在Render parameters > System > 物体/灯光设置.

On（打开） – 产生焦散的开关.

Multiplier（倍增器） - 这倍增器控制着焦散的强度. 它是所有灯光来源产生焦散的通用和应用设置.如果你想用不同的倍增器来控制不同的灯光来源，你应该使用自身（local）的灯光设置. 注意: 这个倍增器值是在自身灯光设置中倍增器的值之基础上来进行累加的。

Search dist（搜索距离，也就是光子的半径） - 当VRay跟踪一些撞击一个物体的一个光子时，这光线跟踪器将在周围地方的同一个表面上搜索其它的光子 (search area). 这个search area 实际上是一个有中心的圆原始光子，并且它的半径等同于 Search dist 值.

Max photons（光子最大值） -当VRay跟踪一些撞击一个物体的一个光子时，并且计算周围区域的光子 然后平均化这个区域基本的照明。如果这个光子大过Max photons VRay 将只运用它们中的Max photons。

Don't delete on render end（在渲染结束后不删掉光子图） -选择后VRay将在场景渲染完之后在内存中保留光子图. 否则这光子图将被删掉并且释放内存. 注意: 这个选项特别有用，为了一个特殊的场景你能够仅仅计算一次这个光子图并且之后在将来的渲染中再次使用它.

Mode（模式）

New map（新的光子图） -当这个选项被选择时，产生一个新的光子图. 它将覆盖前一次渲染完成时产生的光子图。

Save to file（作为文件保存） - 如果你想将一个已经产生的光子图保存为文件点击这个按钮。

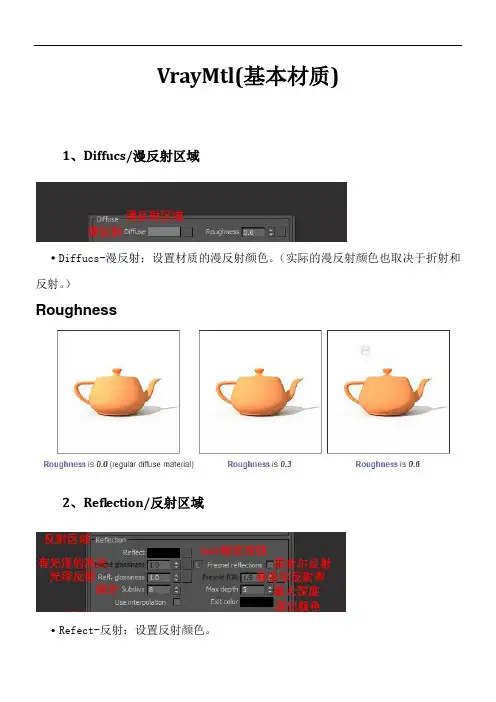

VrayMtl(基本材质)

1、Diffucs/漫反射区域

·Diffucs-漫反射：设置材质的漫反射颜色。（实际的漫反射颜色也取决于折射和反射。）

Roughness

2、Reflection/反射区域

·Refect-反射：设置反射颜色。

·Fresnel reflection-菲舍尔反射：勾选这项后，反射的强度将取决于物体表面的入射角和材质折射率。 比如玻璃就是这种反射方式。

·Fresnel IOR/菲舍尔反射率：这个参数在Fresnel reflections选项后面的【L】锁定按钮弹起的时候被激活，可以单独设置菲舍尔反射的反射率。

·Hilight glossiness/有光泽的高光：用来控制VR高光状态，L形按钮按下时处于非激活状态。

（L形按钮，即lock锁定按钮。弹起的时候，Hilight glossiness选项被激活，此时高光效果由这个选项控制，不再受光泽反射的控制。）

·Reft.Glossiness/光泽反射：此参数用于设置反射的锐利效果。值为1表示是一种完美的镜面反射效果，随着取值的越小，反射效果也会越模糊。平滑反射的质量由下面的细分参数来控制。

·Subdivs/细分：控制平滑反射的品质。较小的数值会加快渲染速度，但是会导致更多的噪波。

·Use interpolation/使用插补：VRay能够使用一种类似发光贴图的缓存方案来加快模糊反射的计算速度。勾选这个选项表示使用缓存方案。

·Max depth/最大深度：定义反射能完成的最大次数。注意当场景中具有大量的反射/折射表面的时候，这个参数要设定足够大才可以产生真实的效果。

·Exit color/退出颜色：当光线在场景中反射达到最大深度定义的反射次数后就停止反射，此时这个颜色将被返回，并且不再追踪远处的光线。

3·Refract/折射：控制物体的折射强度。

1

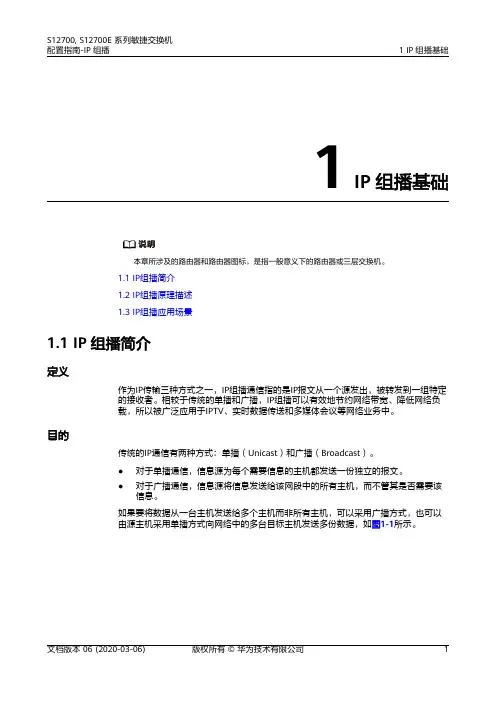

IP组播基础

说明

本章所涉及的路由器和路由器图标，是指一般意义下的路由器或三层交换机。

1.1 IP组播简介

1.2 IP组播原理描述

1.3 IP组播应用场景

1.1 IP组播简介

定义

作为IP传输三种方式之一，IP组播通信指的是IP报文从一个源发出，被转发到一组特定

的接收者。相较于传统的单播和广播，IP组播可以有效地节约网络带宽、降低网络负

载，所以被广泛应用于IPTV、实时数据传送和多媒体会议等网络业务中。

目的

传统的IP通信有两种方式：单播（Unicast）和广播（Broadcast）。

●对于单播通信，信息源为每个需要信息的主机都发送一份独立的报文。

●对于广播通信，信息源将信息发送给该网段中的所有主机，而不管其是否需要该

信息。

如果要将数据从一台主机发送给多个主机而非所有主机，可以采用广播方式，也可以

由源主机采用单播方式向网络中的多台目标主机发送多份数据，如图1-1所示。S12700, S12700E 系列敏捷交换机

配置指南-IP组播1 IP组播基础

文档版本 06 (2020-03-06)版权所有 © 华为技术有限公司1图1-1 采用单播和广播方式进行点到多点传输数据示意图

IP network

Packets for HostAHostB

HostC SourceRouterBRouterARouterD

RouterCRouterEHostA

RouterFReceiverReceiver

Packets for HostCUnicast transmission

A network segment

Packets for all hostsHostB

HostC SourceSwitchBSwitchASwitchD

SwitchCSwitchEHostA

SwitchFReceiver

ReceiverBroadcast transmission

●采用单播方式时，网络中传输的信息量与需要该信息的用户量成正比。当需要该
