建筑给排水设计要点及难点解析

科技创新与应用Ｉ　２０１５年第３２期　冶７卜排７卜　建筑给排水设计要点及难点解析　张超越　，　（庆安县自来水公司，黑龙江庆安１５２４００）　摘要：经济的快速发展促进了我国建筑业的快速发展，各种建筑小区、高档住宅等在我国迅速发展。一个住宅的建筑质量是否　满足人们的需求，除了建设质量合格外，建筑的合理设计也是满足人们需求的一个重要因素。建筑给排水系统是住宅中的重要组　成系统，其设计是否合理对ｑ－ａ＃的后期使用、维护等将产生重要影响。文章将就如何做好建筑给排水系统设计工作中的要点进　行介绍。　关键词：建筑给排水；设计；要点难点　前言　建筑给排水设计是建筑设计中的重要一环，建筑给排水主要涉及　到建筑供水和污水的处理问题，其设计的合理与否对后续的建筑施工　乃至住户的正常使用有着十分重要的影响。　１建筑给排水设计中容易出现的问题　Ｉ．Ｉ建筑给排水设计中的水压问题　建筑给排水设计中的水压问题多发生在高层建筑的建筑给排水设　计中。现今，为解决人口增长与有限土地面积之间的矛盾，在大、中型城　市中，高层建筑被广泛应用于其中，在解决人们住房面积的同时实现了　土地面积的合理利用。高层建筑在带来了土地合理利用的同时也为高　层建筑给排水设计带来了不小的难度，最主要的表现是水压问题，较高　的高层建筑将会造成供水压力不足，从而为用户带来用水方面的困难。　１２建筑给排水设计中给水管道谢十不规范　在现代生活中，居民对于用水的需求量巨大，在建筑给排水设计中　为了确保住户的用水，需要在房屋设计中设计较多的管道。一些建筑项　目的承包商为了获得更好的利润，在建筑给排水管道的建设过程中并　未对管道进行单独的设置，一旦发生问题将会带来较大的维修难度，从　而为住户在给排水的使用中带来较多的不变。　２建筑给排水设计中要点　２．１地漏水封问题　地漏是建筑设计中的要点，在实际建筑过程中，一些建筑开发商为　了获取更多的利润，选择一些不合理的管材作为地漏配件，从而使得建　筑排水无法达到相应的要求，同时一些住户在进行住房装修时，由于对　于建筑管材的质量了解不够，在进行管材的选择时多重视的建筑管材　的美观程度而对于相应的水封的深度不了解、不重视，从而使得建筑排　水无法达到相应的水封要求，致使下水气味渗入到房屋中，影响住户的　居住环境。　２．２建筑给排水节水问题　我国是—个人均水资源较为缺乏的国家，同时加上对于环境的不　重视，致使水资源污染严重。在建筑给排水设计中，需要将污水等进行　生化处理后循环使用，并进行一定的节水设计，节水的重点在于推广使　用节水配件和建筑中水道。同时对于淋浴排水、洗手排水等可以用作循　环利用的水源用于消防、洗车等。　３建筑给排水设计中的难点　３．１房屋内的管道铺设　现代化的生活在为人们带来便利的同时也为建筑设计带来较大的　难度。在房屋内进行管道铺设需要注意水、暖、电、气的管道在房屋中的　走向，避免相互干扰。在对建筑给排水设计进行设计时需要注意以下问　题：（１）在进行建筑给排水设计时需要注意选择不同的管道级别，在建筑　墙面内的管道和管道穿越的路面是不同的，选择管道的钢管壁厚与其　说收到的压力是成正比的，在进行管道级别选择时要特别注意。（２）在进　行建筑给排水设计时需要考虑到气候环境对于管道的影响，在北方一　些寒冷的地区，需要对管道做好加厚保温工作。　３．２做好自动放气阀的设置　自动放气阀一般会被设在管道的最高点，其在工作时会产生较大　的噪音，因此在进行自动放气阀的设置时需要注意避免将自动放气阀　设置在卧室内。在施工的过程中，自动放气阀通常会被施工人员设置在　暖气上面，暖气可以通过自带的跑风来进行放气，立管的最上端一般被　设置的是放气阀，当系统内部没有其他聚集时，最上端的自动放气阀将　会处于关停状态，从而避免噪音的发生。同时，供水管道逆坡以及回书　管道顺坡问题是存在的。回水管排气较为困难，将回水管道铺设蒯顺坡　有利于回水管道进行排气。　３．３做好卫生间的排水设置以及防水处理　在进行建筑给排水设计时，对于卫生间的排水管道的设计需要根　据卫生间的面积以及走向等实际隋况进行设计。在进行卫生间管道的　一１７８一　铺设时需要在地面做一层防水，完成防水后需要进行相应的防水检测。　完成填坑的工作后在进行地面铺设时还需要再次进行一次防水处理。　对于排水管道管径的选取：排水管道的管径一般是根据建筑物的使用　地点来进行划分的，在３０层以下的高层住宅中使用ＤＮ１００或是　ＤＮ１５０作为主要的立管型号，在商业、综合建筑或是３０层以上的高层　建筑中多使用ＤＮ１２５或是ＤＮ１５０作为主要的立管型号。在参考排水管　使用地点的同时还需要根据水流的速度的来进行排水管管径的确定。　通过对房问内所使用的全部用水器具的用水量进行统计，并将房间内　的全部用水器具的用水量进行相加，从而确定所需排水管管径的大小。　３．４消防给水的设计要点　随着我国经济的发展以及人们安全意识的提高，建筑消防问题越　来越为人们所重视，在进行建筑给排水设计中需要充分考虑到消防系　统的给水问题，在消防系统中通常采用稳压泵来保持系统的高压，并在　系统中增设一些小口径的自救式的水枪来提供给应急消防应用，来系　统的各分区中通过设置减压阀、多出口水泵以及稳压阀等方式来确保　消防系统的出水压力和水量，确保在火灾发生时消防系统的供水能够　正常工作。对于一些高层建筑以及商用建筑中为确保消防安全多设置　了一些自动喷水灭火装置，自动喷书灭火系统的喷头除了要设置在容　易起火的部位、人员疏散通道外还需要将设置在一些火灾发现难以及　不易扑灭的位置以及一些在火灾中需要降水保护的地区，从而确保在　火灾发生时能够尽快扑灭或是延缓火势的蔓延，从而保护人民的生命　及财产安全。　３．５建筑给排水设计中需要注意的问题　３．５．１生产生活排水　建筑中的排水系统主要需要将人们在生产生活中所产生的污水、　废水等排出建筑，其中生活污水多指的是厨房及卫生用水，使用最多的　是卫生间的排水系统，随着时代的进步以及居民生活水平的提高，卫生　间的排水系统更注重安静、节能和可靠。在建筑给排水设计中出于住宅　私密性的考虑以及相应技术的引进，能够确保排水效果的同时方便排　水横支管的维护和检修的同层排水技术在排水管的应用中发展迅速。　３．５．２做好小区雨水排水及其回收利用　从节能和合理利用资源方面考虑，做好小区雨水的排水及回收利　用是建筑给排水设计中需要考虑的问题，通过对小区雨水进行回收利　用在提高资源利用的同时还能够改善和维持小区的居住环境。　３．５－３做好建筑雨水排水　现今采用的建筑屋面雨水排水系统主要分为压力式和虹吸式两　种。根据雨水斗泄洪量的要求来进行选取，在雨水排水管的选材上，现　今多采用ＰＶＣ管作为主要管材，随着管材技术的进步，波纹管及消声管　将逐渐替代ＰＶＣ管。　４结束语　在建筑给排水施工过程中要努力提高给排水管道的建设质量，并　在后期的运行过程中进行定期的检查，确保在建筑给排水系统的正常　运行。建筑给排水是现代建筑　十、施工中的重要一环，在高层建筑、普　通住在以及大型商务建筑中都需要做好建筑给排水设计。如今的建筑　给排水设计正想着节能、高效以及安静、舒适的方向发展，为达到这一　目标设计人员需要紧紧结合科技的发展趋势，合理的利用新的建筑给　排水技术。文章在分析建筑给排水设计重要性的基础上对建筑给排水　设计中的要点及难点进行了分析介绍。　参考文献　［１】薛秋风．建筑给排水设计、施工中应注意的几个问题　．黑龙江科技信　息，２００４，４．　【２］蓝岳．浅论建筑给排水设计施工中的几个常见问题及处理办法［Ｊ】．建材　与装饰，２００８，４．　［３］朱立波．建筑给排水设计及施工中常见问题浅析『Ｊ］．企业导报，２０１　１，１　１．

浅论建筑给排水设计要点

前言

给排水工程作为我国住宅建设工程中重要的组成部分，与人们的生活质量息息相关。给排水工程的质量直接影响着整体住宅建筑的质量，所以需要提高住宅建筑给排水系统的设计与施工水平，使住宅建筑的使用功能得以提升，确保人们居住的舒适性。

一、住宅建筑给水系统设计要点

1.1 建筑工程室内给水系統设计时的注意事项

在进行给水管网设计时我们要事先根据需求对管网水力以及秒流量进行科学计算。这两项数据对给水管网建设至关重要。通常状况下管网设计是根据建筑内卫生器具按最不利情况组合出流时的最大瞬时流量，即设计秒流量值进行设计。此外在综合性的建筑物内，在对给水总管的设计秒流量进行计算时，多采用加权平均法对秒流量加以确定。

1.2 建筑工程室内给水管道的布置与敷设

管道布置与敷设应确保供水安全和良好的水力条件，在此基础上，室内给水管道设计过程要坚持管线最短、阀门最少、方便布设、管线布局美观、安装与维修工作方便的基本原则。通常状况下对建筑给水系统进行设计时，要从建筑中用水量最大处引入给水管。此外在建筑物内卫生器具用水量维持基本平衡状态时，通常从建筑物的中部引入给水管，这种方法可以尽量缩短管网与室内用水不利点之间的距离，具有减少管网水头损失的作用。在建筑给水管网设计中水表节点通常安装在水表井内，受气温的影响，温暖地区的水表井一般设在室外，寒冷地区为避免水表冻裂，可将水表井设在采暖房间内。水表井应设置在便于检查与维修并且不受外部环境污染的地方。在建筑物的引入管、入户管的官道上都应安装水表，其前后应设检修阀门。住宅建筑每户的进户管上均应安装分户水表，温暖地区分户水表宜设在户外。

1.3适当增加建筑室内的控制阀门

为了避免在使用时，出现管道或水龙头漏水问题，也为了后续的给水设施维修更加方便，可在厨房以及其他位置如卫生间等地方的给水管的起端，适当的增加一些控制阀门。此外，还需要注意阀门的材质，应耐腐蚀和耐压，可采用全铜、全不锈钢、铁壳铜芯或全塑阀门等。当住户发生漏水问题时，能够及时的关闭给水阀门，有效的控制漏水事故的扩大，进而保证住户的用水安全。

高层建筑的给排水设计要点

摘要：高层建筑与一般的建筑相比，层数多、高度大、结构复杂，这就给高层建筑的给排水设计提出了更高要求。为此，本文在这里针对高层建筑的给排水设计要点进行了以下方面的分析与探讨。

关键词：高层建筑；给排水设计；要点

中图分类号：tu97文献标识码： a 文章编号：

前言

根据建筑的用途、性质以及建设单位的需求，建筑内必须要配备完善的给排水系统，既要保证其给水设备和系统的安全可靠，同时，也要保证排水系统、消防系统以及喷水系统的稳定性。此外，建筑给水排水设计，在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。因此，对高层建筑的给排水设计要点的分析有其必要性。

1高层建筑的给排水设计要点

高层建筑由于功能和用途较多，而且复杂，因此，整个建筑的给排水系统也具有一定的复杂性，再加上高层建筑需水量和排水量较大，所需管道较长，一旦发生停水或者是堵水事故，将会造成不可忽视的影响。因此，必须要加强高层建筑给排水的合理设计，具体可以从以下几个方面入手：

1.1给水系统

一般而言，给水系统设计主要环节有给水水源的选择，给水方式的选择以及给水系统的分区，还有就是设计流量和管道水力计算等。

首先是给水水源选择。由于该高层建筑一般位于城市的中心地带，所以，其主要选择城市给水管网作为主要的水源，在具体的设计时，根据要求选择适宜的给水干管管径，管顶部分埋深于地面，宜平行于建筑物敷设在人行道、慢车道或草地下；管道外壁距建筑物外墙的净距不宜小于 1m ，且不得影响建筑物的基础。同时，保证常年所提供的工作水压的稳定性可靠，通过给水干管取得水源，并引入到高层建筑地下水池中。

其次是给水方式选择。在城市给水系统中，由于市政外网所能提供的水头一般在0.20mpa左右，其压力值远不能满足高层建筑的内部用水需求，为此，必须要考虑通过二次加压处理。加压水泵应经过大量的技术比较和经济比较，选择生活给水系统的加压水泵，应遵守下列规定：①水泵的 q～h 特性曲线，应是随流量的增大，扬程逐渐下降的曲线；②应根据管网水力计算进行选泵，水泵应在其高效区内运行；③生活加压给水系统的水泵机组应设备用泵，备用泵的供水能力不应小于最大一台运行水泵的供水能力，水泵宜自动切换交替运行。近几年来，随着经济的快速发展，各地的高楼大厦如雨后春笋，一座座矗立在人们的面前，但是，由于市政管网的压力有限只能达到0.20mpa左右，在实践中，二次加压建议采用无负压给水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。这种给水方式，不仅所用管材和设备较少，有利于除低投资，而且设备分布比较集中，有利于维护管理，更为重要的是保证了供水的可靠性。

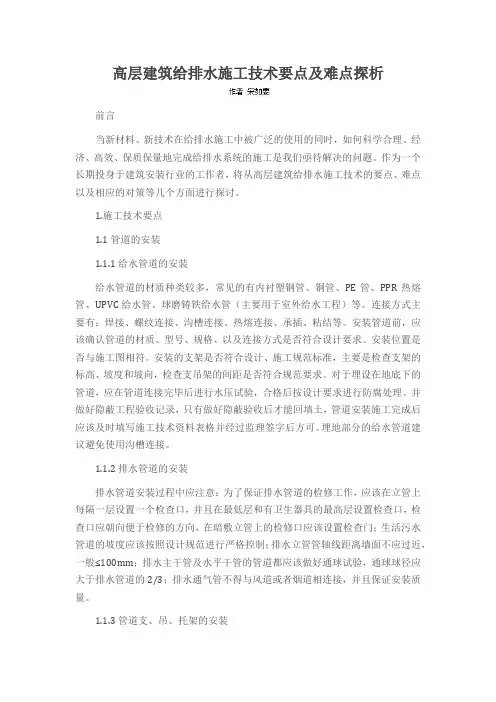

高层建筑给排水施工技术要点及难点探析

前言

当新材料、新技术在给排水施工中被广泛的使用的同时，如何科学合理、经济、高效、保质保量地完成给排水系统的施工是我们亟待解决的问题。作为一个长期投身于建筑安装行业的工作者，将从高层建筑给排水施工技术的要点、难点以及相应的对策等几个方面进行探讨。

1.施工技术要点

1.1管道的安装

1.1.1给水管道的安装

给水管道的材质种类较多，常见的有内衬塑钢管、铜管、PE管、PPR热熔管、UPVC给水管、球磨铸铁给水管（主要用于室外给水工程）等。连接方式主要有：焊接、螺纹连接、沟槽连接、热熔连接、承插、粘结等。安装管道前，应该确认管道的材质、型号、规格、以及连接方式是否符合设计要求。安装位置是否与施工图相符。安装的支架是否符合设计、施工规范标准，主要是检查支架的标高、坡度和坡向，检查支吊架的间距是否符合规范要求。对于埋设在地底下的管道，应在管道连接完毕后进行水压试验，合格后按设计要求进行防腐处理。并做好隐蔽工程验收记录，只有做好隐蔽验收后才能回填土，管道安装施工完成后应该及时填写施工技术资料表格并经过监理签字后方可。埋地部分的给水管道建议避免使用沟槽连接。

1.1.2排水管道的安装

排水管道安装过程中应注意：为了保证排水管道的检修工作，应该在立管上每隔一层设置一个检查口，并且在最低层和有卫生器具的最高层设置检查口，检查口应朝向便于检修的方向，在暗敷立管上的检修口应该设置检查门；生活污水管道的坡度应该按照设计规范进行严格控制；排水立管管轴线距离墙面不应过近，一般≤100mm；排水主干管及水平干管的管道都应该做好通球试验，通球球径应大于排水管道的2/3；排水通气管不得与风道或者烟道相连接，并且保证安装质量。

1.1.3管道支、吊、托架的安装 管道支、吊、托架安装的标高、位置；支、吊、托架埋设应平整牢固，要保证管道中心离墙的距离符合图纸设计和规范要求；固定支架与管道接触应紧密，固定应牢固可靠；滑动支架应灵活，滑托与滑槽两侧间应留有3mm～5mm的间隙，纵向移动量应符合设计要求；固定在建筑结构上的管道支、吊架不得影响结构的安全；钢管水平安装的支架间距应符合规定；采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
