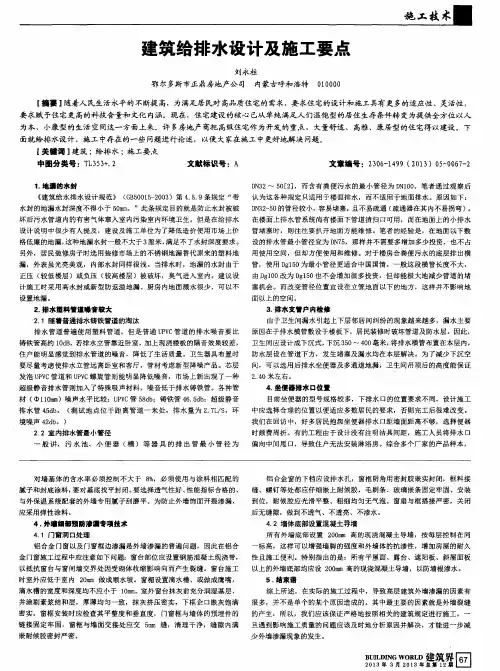

论建筑给排水设计及施工要点

建筑给排水设计及施工要点　刘永柱　鄂尔多斯市正鼎房地产公司　内蒙古呼和浩特０１　００００　【摘要】随着人民生活水平的不断提高，为满足居民对高品质住宅的需求，要求住宅的设计和施工具有更多的适应性、灵活性，　要求赋予住宅更高的科技含量和文化内涵。现在，住宅建设的核心已从单纯满足人们温饱型的居住生存条件转变为提供全方位以人　为本、小康型的生活空间这一方面上来。许多房地产商把高级住宅作为开发的重点，大量舒适、高雅、康居型的住宅得以建设。下　面就给排水设计、施工中存在的一些问题进行论述，以便大家在施工中更好地解决问题。　ｆ关键词】建筑；给排水；施工要点　中图分类号：ＴＬ３５　３＋．２　文献标识号：Ａ　１．地漏的水封　《建筑给水排水设计规范》（ＧＢ５００１５—２００３）第４．５．９条规定“带　水封的地漏水封深度不得小于５０ｍｍ。”此条规定目的就是防止水封被破　坏后污水管道内的有害气体窜入室内污染室内环境卫生。但是在给排水　设计说明中很少有人提及，建设及施工单位为了降低造价使用市场上价　格低廉的地漏，这种地漏水封一般不大于３厘米，满足不了水封深度要求。　另外，居民装修房子时选用装修市场上的不锈钢地漏替代原来的塑料地　漏，外表虽光亮美观，内部水封同样很浅。当排水时，地漏的水封由于　正压（较低楼层）或负压（较高楼层）被破坏，臭气进入室内。建议设　计施工时采用高水封或新型防返溢地漏。厨房内地面溅水很少，可以不　设置地漏。　２．排水塑料管道嗓音较大　２．１随着普通排水铸铁管道的淘汰　排水管道普遍使用塑料管道，但是普通ＵＰＶＣ管道的排水噪音要比　铸铁管高约ｌＯｄＢ，若排水立管靠近卧室，加上现浇楼板的隔音效果较差，　住户能明显感觉到排水管道的噪音，降低了生活质量。卫生器具布置时　要尽量考虑使排水立管远离卧室和客厅，管材考虑新型降噪产品。芯层　发泡ＵＰＶＣ管道和ＵＰＶＣ螺旋管则能明显降低噪音，市场上新出现了一种　超级静音排水管则加入了特殊吸声材料，噪音低于排水铸铁管。各种管　材（中１ｌＯｍｍ）噪声水平比较：ＵＰＶＣ管５８ｄｂ；铸铁管４６．５ｄｂ；超级静音　排水管４５ｄｂ。（测试地点位于距离管道一米处，排水量为２．７Ｌ／Ｓ，环　境噪声４２ｄｂ。）　２．２室内排水管最小管径　一般讲，污水池、小便器（槽）等器具的排出管最小管径为　文章编号：２３０６－１４９９（２０１　３）０５－００６７－２　ＤＮ３２～５Ｏ［２］，而含有粪便污水的最小管径为ＤＮ１００。笔者通过观察后　认为这各种规定只适用于楼面排水，而不适用于地面排水。原因如下：　ＤＮ３２－５０的管径较小，容易堵塞，且不易疏通（疏通器在其内不易拐弯）。　在楼面上排水管系统尚有楼面下管道清扫口可用，而在地面上的小排水　管堵塞时，则往往要扒开地面方能维修。笔者的经验是，在地面以下敷　设的排水管最小管径宜为ＤＮ７５，那样并不需要多增加多少投资，一也不占　用使用空间，但却方便使用和维修。对于楼房合粪便污水的底层排出横　管，使用Ｄｇ１５０为最小管径更适合中国国情。一般这段横管长度不大，　由ＤｇｌＯ０改为Ｄｇ１５０也不会增加很多投资，但却能极大地减少管道的堵　塞机会。而改变管径位置宜设在立管地面以下的地方，这样并不影响地　面以上的空间。　３．排水支管户内检修　由于卫生间漏水引起上下层邻居间纠纷的现象越来越多，漏水主要　原因在于排水横管敷设于楼板下，居民装修时破坏管道及防水层。因此，　卫生间应设计成下沉式，下沉３５０～４００毫米，将排水横管布置在本层内，　防水层设在管道下方，发生堵塞及漏水均在本层解决。为了减少下沉空　间，可以选用后排水坐便器及多通道地漏，卫生间吊顶后的高度能保证　２．４Ｏ米左右。　４．坐便器排水口位置　目前坐便器的型号规格较多，下排水口的位置要求不同，设计施工　中应选择合理的位置以便适应多数居民的要求，否则完工后很难改变。　我们在回访中，好多居民抱怨坐便器排水口距墙面距离不够，选择便器　时颇费周折。有的工程由于设计没有注明洁具间距，施工人员将排水口　偏向中间甩口，导致住户无法安装淋浴房。综合多个厂家的产品样本，　对墙基体的含水率必须控制不大于８％，必须使用与涂料相匹配的　腻子和封底涂料，要对基底找平封闭。要选择透气性好、性能指标合格的、　与外保温系统配套的外墙专用腻子刮磨平。为防止外墙饰面开裂渗漏，　应采用弹性涂料。　４．外墙细部预防渗漏专项技术　４．１门窗洞口处理　铝合金门窗以及门窗框边渗漏是外墙渗漏的普遍问题，因此在铝合　金门窗施工过程中应注意如下问题：窗台部位应设置钢筋混凝土现浇带，　以抵抗窗台与窗间墙交界处因受砌体收缩影响向而产生裂缝。窗台施工　时室外应低于室内２０ｒａｍ做成顺水坡。窗楣设置滴水槽、或做成鹰嘴，　滴水槽的宽度和深度均不应小于１０ｒａｍ。室外窗台抹灰前充分润湿基层，　并涂刷素浆结和层，厚薄均匀一致，抹灰挤压密实，下框企口嵌灰饱满　密实。窗框安装时应检查其平整度和垂直度，门窗框与墙体的预埋件的　链接固定牢固，窗框与墙面交接处应交５ｍｍ缝，清理干净，缝隙内满　嵌耐候胶密封严密。　铝合金窗的下档应设排水孔，窗框阴角用密封胶嵌实封闭，框料接　缝、螺钉等处都应仔细嵌上耐候胶，毛刷条、玻璃嵌条固定牢固、安装　到位，耐候胶应光滑平整、粗细均匀无气泡。窗扇与框搭接严密，关闭　后无缝隙，做到不透气、不透亮、不渗水。　４．２墙体底部设置混凝土导墙　所有外墙底部设置２００ｒａｍ高的现浇混凝土导墙，按每层控制在同　一标高，这样可以增强墙脚的强度和外墙体的抗渗性，增加房屋的耐久　性且施工便利。特别指出的是：所有平屋面、露台、遮阳板、斜屋面板　以上的外墙底部均应设２００ｍｍ高的现浇混凝土导墙，以防墙根渗水。　５．结束语　综上所述，在实际的施工过程中，导致高层建筑外墙渗漏的因素有　很多，并不是单个的某个原因造成的。其中最主要的因素就是外墙裂缝　的产生，所以，我们应该保证严格地按照相关的建筑规定进行施工，一　旦遇到影响施工质量的问题应该及时地分析原因并解决，才能进一步减　少外墙渗漏现象的发生。　砌２ｏ１Ｌ３　３　２。ｏ　１　１回　年　月　３年总第２期Ｌ二二Ｊ

建筑给排水设计指导书

1.1 建筑给水系统

1.1.1 给水系统设计

1.给水系统划分原则

1）建筑给水系统应该充分利用室外给水管网的水压直接供水。当室外给水管网压力无法满足整个建筑的供水水压要求时，则尽量采用分区供水，建筑物的下层由室外管网直接供水，建筑物的上层通过二次加压供水。

2）高层建筑生活给水系统的竖向分区，应根据使用要求，设备材料性能，维护管理条件，建筑层数和高度以及室外给水压力的因素合理确定。一般最低处卫生给水配件静水压力应控制在：

① 住宅 旅馆 饭店 公寓 医院等及其类似建筑：0.3~0.35MP。

② 办公楼等：0.3~0.45MP

3）若静水压力超过上述压力时，应采取减压措施（如既减动压 又减静压的减压阀等），使用水装置和卫生器具的流出水头，接近或等于额定流量时流出水头。

4）生产给水的最大静水压力，应按工艺设备的要求确定。

5）消火栓给水系统在最低消火栓处静水压力不应大于1.0MP，当大于此值时应考虑进行竖向分区，消火栓出口动压大于0.5MP时，消火栓前应设减压装置。

6）自动喷水系统的管网压力不应大于1.2MP.

2 给水图式

（1） 给水管网布置方式

根据给水水平配水干管的敷设位置，生活给水管网的布置方式分为下行上给式和上行下给式两种，其特征和使用范围见表1.1

表1.1 给水管网布置方式

名称 特征 使用范围

下行上给式 水平配水干管敷设在底层或地下室天花上 利用室外管网压力直接供水，气压罐或变频泵自动供水

上行下给式 水平配水干管敷设在顶层天花板下或屋顶上 利用水箱二次供水系统

（2） 给水常用图式

给水常用图式见表1.2，设计时可根据具体情况采用其中图式或综合几种图式，组成其他图式。

3，给水管道布置和敷设

给水管道的布置敷设应满足以下要求:

(1) 满足最佳水力条件

1） 给水管道应力求短而直。

高层建筑给排水设计及施工要点分析

摘要：在改革开放的新时期，我国的经济在快速的发展，随着城市化建设的发展，有效的推动了高层建筑的发展，而给排水是高层建筑施工中比较重要的组成部分，科学、合理的高层建筑给排水设计，不仅可以对给排水的工程环境给予有效的优化，而且还能确保高层建筑给排水的顺利进行，进而提高人们的生活质量。因此，本文主要分析了高层建筑中给排水设计和施工要点，希望能够为相关人员提供一些参考。

关键词：高层建筑；给排水设计；施工技术要点

一、高层建筑给水排水工程具体特点

高层建筑给水排水工程的特殊性主要体现在以下方面：1）静水压力过大。这是高层建筑热水系统、给水系统以及消防系统的特点。因此在进行以上三种系统的供水时必须要进行合理的竖向分区，降低其静水压力以保证给水系统的稳定运用。这一环节的设计能够为建筑物使用阶段给水系统的维护减少很多不必要的麻烦，因此需给予足够的重视。2）高层建筑给排水系统所负担的水量较大。因给水排水设备的使用人数较多，而且整体居住密度过大。所以高层建筑给排水系统的瞬时给水量以及排水量非常庞大，一旦发生停水或排水管道堵塞事故将会产生一系列的影响。因此在进行工程设计时应以满足给排水需求为切入点并着重提高整体系统的可靠性。3）排水量较大。排水管道较长。与低层建筑物相比，高层建筑的排水管道要大很多，而且整体长度较长，因此管道在排水时为了使其压力波趋于稳定就必须要尽可能增大管道的排水能力。排水管道中需要合理设置通气管，以释放管道内部的压力。需要强调的是，管道以及管件的选择一定要符合国家标准，从而保证施工质量。

二、高层建筑给排水设计分析

1.给水系统的设计

给水系统的设计要点主要满足整个给水系统的正常运行，因此在给水系统设计中离不开太阳能的应用设计，尤其对高层建筑满足节能环保的要求，太阳能的设计是最基础的要求，所以在对太阳能设计过程当中，首先要考虑到高层建筑的地理环境和地形条件。充分考虑当地地理环境的基础之上，选择建筑物的朝向，这样才能够满足整个高层建设的采光条件，尤其在热水的供给方面，也能够最大程度地节省能源。为了使更多的高层住户能够满足太阳能的采光条件，所以采取的阳台是封闭型太阳能设备，成为了广大住户需要关注的设备之一，集热器的设置要设置在阳台的板栏处，在对应的阳台板来进行设计。还有一些地方为了满足高层建筑的太阳能供水需求，通常在高层屋顶上设置集热器，采取分散式热水供应的方式，使整个高层建筑的供水系统处于一个良性循环的过程。

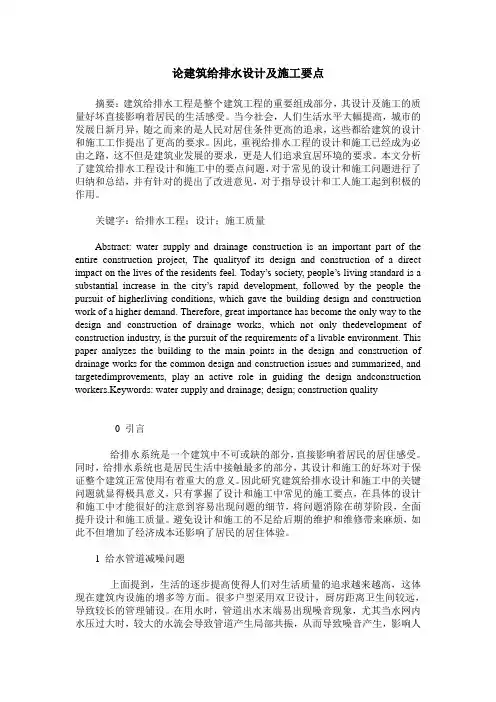

论建筑给排水设计及施工要点

摘要：建筑给排水工程是整个建筑工程的重要组成部分，其设计及施工的质量好坏直接影响着居民的生活感受。当今社会，人们生活水平大幅提高，城市的发展日新月异，随之而来的是人民对居住条件更高的追求，这些都给建筑的设计和施工工作提出了更高的要求。因此，重视给排水工程的设计和施工已经成为必由之路，这不但是建筑业发展的要求，更是人们追求宜居环境的要求。本文分析了建筑给排水工程设计和施工中的要点问题，对于常见的设计和施工问题进行了归纳和总结，并有针对的提出了改进意见，对于指导设计和工人施工起到积极的作用。

关键字：给排水工程；设计；施工质量

Abstract: water supply and drainage construction is an important part of the

entire construction project, The qualityof its design and construction of a direct

impact on the lives of the residents feel. Today’s society, people’s living standard is a

substantial increase in the city’s rapid development, followed by the people the

pursuit of higherliving conditions, which gave the building design and construction

work of a higher demand. Therefore, great importance has become the only way to the

design and construction of drainage works, which not only thedevelopment of
