pecvd镀膜要点总结

pecvd镀膜工作总结
PECVD镀膜工作总结。

近年来，PECVD镀膜技术在各个领域得到了广泛的应用，特别是在半导体、
光电子、光伏等行业中，其作用日益凸显。

作为一种无污染、高效率的薄膜制备技术，PECVD镀膜在提高材料表面性能、改善材料特性、增强材料功能等方面发挥
着重要作用。

在实际的PECVD镀膜工作中，我们首先需要准备好所需的薄膜材料和基片，
然后将其放置在PECVD反应室中。

接下来，通过加热和加电等方式，使反应室中
的气体发生等离子体，从而激发气体分子之间的化学反应，最终在基片表面形成所需的薄膜。

在实际的工作中，我们需要注意以下几点：
首先，要掌握好PECVD镀膜的工艺参数，包括气体流量、压力、温度、功率等，这些参数的选择将直接影响到薄膜的性能和质量。

其次，要做好反应室的清洁和维护工作，保证其内部的环境干净和稳定，以确
保薄膜的均匀性和稳定性。

最后，要加强对薄膜性能的测试和分析工作，及时发现和解决薄膜中可能存在
的问题，确保其符合工程要求。

总的来说，PECVD镀膜工作需要我们具备扎实的理论基础和丰富的实践经验，只有这样才能够保证薄膜的质量和稳定性。

随着科技的不断发展，相信PECVD镀
膜技术在未来会有更广阔的应用前景，也期待着更多的科研人员和工程师能够加入到这一领域，共同推动其发展。

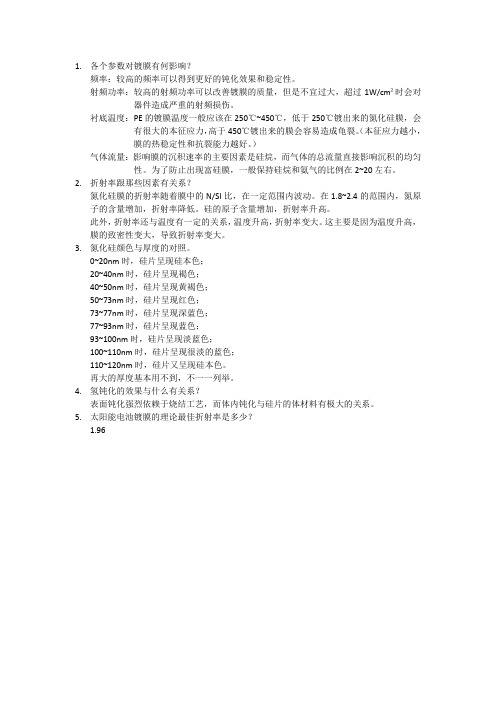

1.各个参数对镀膜有何影响？频率：较高的频率可以得到更好的钝化效果和稳定性。

射频功率：较高的射频功率可以改善镀膜的质量，但是不宜过大，超过1W/cm²时会对器件造成严重的射频损伤。

衬底温度：PE的镀膜温度一般应该在250℃~450℃，低于250℃镀出来的氮化硅膜，会有很大的本征应力，高于450℃镀出来的膜会容易造成龟裂。

（本征应力越小，膜的热稳定性和抗裂能力越好。

）气体流量：影响膜的沉积速率的主要因素是硅烷，而气体的总流量直接影响沉积的均匀性。

为了防止出现富硅膜，一般保持硅烷和氨气的比例在2~20左右。

2.折射率跟那些因素有关系？氮化硅膜的折射率随着膜中的N/SI比，在一定范围内波动。

在1.8~2.4的范围内，氮原子的含量增加，折射率降低。

硅的原子含量增加，折射率升高。

此外，折射率还与温度有一定的关系，温度升高，折射率变大。

这主要是因为温度升高，膜的致密性变大，导致折射率变大。

3.氮化硅颜色与厚度的对照。

0~20nm时，硅片呈现硅本色；20~40nm时，硅片呈现褐色；40~50nm时，硅片呈现黄褐色；50~73nm时，硅片呈现红色；73~77nm时，硅片呈现深蓝色；77~93nm时，硅片呈现蓝色；93~100nm时，硅片呈现淡蓝色；100~110nm时，硅片呈现很淡的蓝色；110~120nm时，硅片又呈现硅本色。

再大的厚度基本用不到，不一一列举。

4.氢钝化的效果与什么有关系？表面钝化强烈依赖于烧结工艺，而体内钝化与硅片的体材料有极大的关系。

5.太阳能电池镀膜的理论最佳折射率是多少？1.96。

PECVD镀膜工艺膜层结构计算一、概述1.1 PECVD镀膜工艺简介PECVD (Plasma-Enhanced Chemical Vapor Deposition)是一种常用的薄膜沉积工艺，通过在放电等离子体环境中使气体化学反应沉积薄膜。

其优点是可在较低的温度下进行，对于柔性基板和有机材料具有较好的适用性。

1.2 膜层结构及其重要性膜层结构在薄膜技术中有着重要的作用，不同的结构对薄膜性能有着显著的影响。

准确地计算膜层结构是非常重要的，可以帮助工程师更好地理解薄膜性能，并对工艺参数进行优化。

二、PECVD镀膜工艺膜层结构的计算方法2.1 常用的计算方法一般来说，可以采用理论计算和实验测试相结合的方法来计算PECVD 镀膜工艺膜层结构。

理论计算可以采用蒙特卡洛方法模拟沉积过程，通过模拟分子在表面的扩散、吸附和反应等过程来得到膜层的结构信息。

实验测试方面可以采用X射线衍射、扫描电镜等手段来对膜层进行分析。

2.2 蒙特卡洛方法蒙特卡洛方法是一种基于概率统计原理的计算方法，可以模拟分子在表面的扩散、吸附和反应等过程。

通过在计算机上建立模拟系统，模拟大量粒子在给定条件下的运动，可以得到膜层的结构信息。

2.3 X射线衍射X射线衍射是一种通过对材料进行X射线照射，然后由材料表面散射出的X射线进行分析，从而得到材料结构信息的方法。

可以通过X射线衍射的峰位和峰型来分析膜层的结构特征。

2.4 扫描电镜扫描电镜是一种能够对样品进行高分辨率表面成像的仪器，通过对膜层表面进行扫描，可以得到膜层的微观结构信息。

可以观察膜层的厚度、颗粒大小、表面形貌等特征。

三、膜层结构计算在PECVD镀膜工艺中的应用3.1 对薄膜性能的影响膜层结构对薄膜的光学、电学、机械等性能都有着重要的影响。

薄膜的光学性能受到膜层的厚度、晶粒大小等因素的影响；电学性能则受到了膜层的电子结构、电子迁移率等因素的影响。

了解膜层结构对于理解薄膜性能具有重要意义。

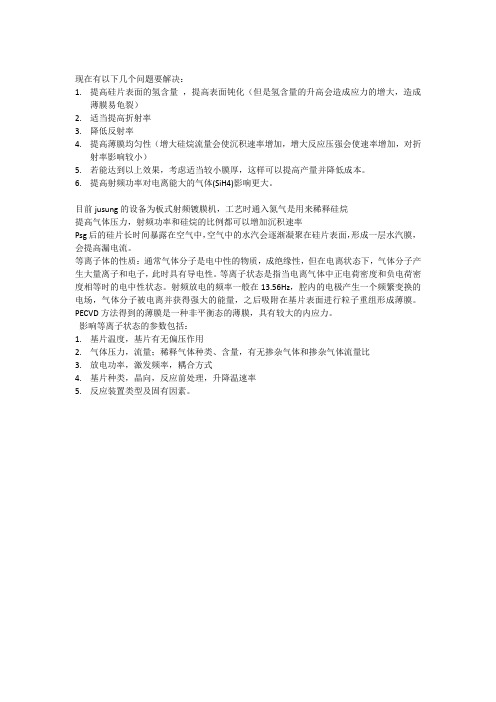

现在有以下几个问题要解决：
1.提高硅片表面的氢含量，提高表面钝化（但是氢含量的升高会造成应力的增大，造成
薄膜易龟裂）
2.适当提高折射率
3.降低反射率
4.提高薄膜均匀性（增大硅烷流量会使沉积速率增加，增大反应压强会使速率增加，对折
射率影响较小）
5.若能达到以上效果，考虑适当较小膜厚，这样可以提高产量并降低成本。

6.提高射频功率对电离能大的气体(SiH4)影响更大。

目前jusung的设备为板式射频镀膜机，工艺时通入氮气是用来稀释硅烷
提高气体压力，射频功率和硅烷的比例都可以增加沉积速率
Psg后的硅片长时间暴露在空气中，空气中的水汽会逐渐凝聚在硅片表面，形成一层水汽膜，会提高漏电流。

等离子体的性质：通常气体分子是电中性的物质，成绝缘性，但在电离状态下，气体分子产生大量离子和电子，此时具有导电性。

等离子状态是指当电离气体中正电荷密度和负电荷密度相等时的电中性状态。

射频放电的频率一般在13.56Hz，腔内的电极产生一个频繁变换的电场，气体分子被电离并获得强大的能量，之后吸附在基片表面进行粒子重组形成薄膜。

PECVD方法得到的薄膜是一种非平衡态的薄膜，具有较大的内应力。

影响等离子状态的参数包括：
1.基片温度，基片有无偏压作用
2.气体压力，流量；稀释气体种类、含量，有无掺杂气体和掺杂气体流量比
3.放电功率，激发频率，耦合方式
4.基片种类，晶向，反应前处理，升降温速率
5.反应装置类型及固有因素。

PECVD工艺总结PECVD（Plasma Enhanced Chemical Vapor Deposition）工艺是一种常用的薄膜沉积技术，通过在薄膜沉积过程中引入等离子体改善反应活性，以提高膜质量和降低沉积温度。

本文将对PECVD工艺进行总结。

PECVD工艺的关键步骤包括气相物质的引入、等离子体激发和薄膜生长。

首先，所需材料的前驱体以气态形式进入反应室，充分混合后通过加热或液化等处理得到气相物质。

然后，等离子体发生器产生放电，使气相物质离子化形成等离子体。

等离子体中的电子和原子通过碰撞激发气相物质进行反应，使其沉积在基底上。

最后，薄膜在基底上生长形成所需的结构和性质。

PECVD工艺具有许多优势。

首先，它可以在较低的温度下进行，从而避免了材料的热降解和晶界缺陷的形成。

其次，通过气相物质的激发，PECVD工艺能够实现较高的沉积速率和更均匀的膜厚。

此外，PECVD工艺还具有较高的沉积效率、较低的表面粗糙度和较好的沉积一致性。

在实际应用中，PECVD工艺主要有三种类型：PECVD（低温PECVD）、HEPECVD（高功率PECVD）和ICPECVD（感应耦合PECVD）。

它们的主要区别在于气体激发的方式和反应室的设计。

PECVD主要采用射频电源激发，反应室通常是气密型；HEPECVD采用微波电源激发，反应室为泄露型；ICPECVD采用感应耦合激发，反应室为开放型。

PECVD工艺的应用非常广泛。

在半导体领域，PECVD工艺常用于薄膜的制备，如硅氮化物、氧化硅、氟化硅等，用于制作金属-绝缘体-半导体结构和电容器等器件。

在光电子和太阳能电池领域，PECVD工艺可用于制备透明导电氧化物、多层膜反射镀膜和非晶硅太阳能电池。

在光导纤维领域，PECVD工艺用于制备光纤增益介质、保护层和防反射涂层。

在显示器件领域，PECVD工艺常用于制备柔性有机发光二极管（OLED）。

然而，PECVD工艺也存在一些挑战和问题。

首先，由于等离子体的存在，PECVD工艺对基底材料的性质要求较高，通常需要使用导电性材料或在基底上预先涂覆导电层。

pecvd镀膜工艺膜层结构计算膜层结构计算在PECVD（等离子体增强化学气相沉积）镀膜工艺中扮演着重要的角色。

本文将介绍PECVD镀膜工艺以及如何计算膜层结构，为读者提供相关知识和技术指导。

一、PECVD镀膜工艺简介PECVD是一种常用的薄膜沉积技术，通过高频电离气体，使气相前体分子在电场的作用下激发、电离，并生成活性离子，最终在衬底表面沉积出所需的薄膜。

PECVD工艺具有高效、低温、均匀性好等优点，被广泛应用于光电子、半导体、光伏等领域。

二、膜层结构计算方法1. 原子自排列模拟原子自排列模拟是一种常见的计算膜层结构的方法。

该方法通过分子动力学仿真的方式，模拟原子在薄膜表面的排列方式。

基于材料的能量最小化原理，计算出最稳定的膜层结构。

2. 密度泛函理论密度泛函理论是一种计算材料性质的理论方法，广泛应用于薄膜结构计算中。

该方法基于电子密度的描述，通过求解Kohn-Sham方程，计算出电子的能量和波函数，从而得到膜层结构和相关性质。

3. 经验公式计算除了基于理论的方法，经验公式也常用于膜层结构计算。

根据经验数据和实验结果，建立数学模型，通过计算得到膜层的结构参数。

这种方法计算快速，适用于一些简单的膜层结构。

三、应用案例以PECVD镀膜工艺中的氮化硅（SiNx）膜层为例，介绍如何计算膜层结构。

1. 原子自排列模拟法采用分子动力学仿真软件，建立氮化硅膜层的模型，并设置初始参数和相互作用势函数。

通过设置温度、压力、数学计算模式等参数，进行模拟计算，得到膜层的原子排列方式。

2. 密度泛函理论利用密度泛函理论软件，设定氮化硅膜层的结构参数、晶格参数等。

通过计算得到氮化硅膜层的电子能带结构、密度分布等信息，进而确定膜层的结构特征。

3. 经验公式计算法根据已有的实验数据和经验公式，通过计算得到氮化硅膜层的结构参数。

例如，通过膜层厚度与沉积速率的关系，可以计算出膜层的厚度。

四、结论膜层结构计算是PECVD镀膜工艺中的重要环节，可通过原子自排列模拟、密度泛函理论和经验公式等方法来实现。

pecvd镀膜工作原理PECVD镀膜工作原理。

PECVD（Plasma Enhanced Chemical Vapor Deposition）是一种利用等离子体增强化学气相沉积技术来进行薄膜制备的方法。

在PECVD过程中，通过将化学气相沉积（CVD）与等离子体技术相结合，可以实现更高的沉积速率、更低的沉积温度和更好的薄膜质量。

本文将介绍PECVD镀膜的工作原理及其相关内容。

1. 等离子体的产生。

在PECVD过程中，等离子体的产生是至关重要的。

等离子体是由气体在电场作用下发生电离而形成的，它具有高能量和活性，可以促进反应物的分解和化学反应的进行。

通常，通过在反应室中加入高频交变电场或直流电场，使气体电离形成等离子体。

2. 化学气相沉积。

在等离子体的作用下，反应气体中的前驱物质被激活并分解，形成活性的离子和自由基。

这些活性物种在表面沉积，形成薄膜。

同时，表面上的化学反应也会继续进行，形成所需的化合物薄膜。

这一过程称为化学气相沉积。

3. 薄膜的特性调控。

在PECVD过程中，薄膜的特性可以通过调控等离子体的能量、反应气体的流量和压强、沉积温度等参数来实现。

通过调节这些参数，可以控制薄膜的成分、结构和性能，从而满足不同应用的需求。

4. 应用领域。

PECVD镀膜技术在微电子、光电子、光伏、显示器件、传感器等领域有着广泛的应用。

例如，在太阳能电池领域，PECVD可以用于制备硅薄膜太阳能电池的透明导电氧化锌薄膜、氮掺杂氢化非晶硅薄膜等；在平板显示器件领域，PECVD 可以用于制备多层膜、抗反射膜、导电膜等。

5. 发展趋势。

随着科学技术的不断发展，PECVD技术也在不断完善和创新。

未来，随着对薄膜材料性能要求的不断提高，对PECVD技术的要求也将更加严格。

因此，如何进一步提高薄膜的均匀性、致密性、结晶度和透明度，以及降低薄膜的残余应力和缺陷密度，将是PECVD技术发展的重点和热点。

总结。

通过对PECVD镀膜工作原理的介绍，我们可以看到，PECVD技术是一种重要的薄膜制备技术，具有很高的应用价值和发展前景。
