(统考版)高考物理一轮复习 第二章 相互作用 第3讲 共点力作用下物体的平衡学生用书

第二章相互作用练案[6] 第3讲受力分析共点力的平衡一、选择题(本题共13小题，1～9题为单选，10～13题为多选)1．(2023·浙江高三阶段练习)如图所示，在倾斜的滑杆上套一个质量为m的圆环，圆环通过轻绳拉着一个质量为M的物体，在圆环沿滑杆向下滑动的过程中，悬挂物体的轻绳始终处于竖直方向，则( B )A．环只受三个力作用B．环一定受四个力作用C．物体做匀加速运动D．悬绳对物体的拉力小于物体的重力[解析]悬挂物体的轻绳始终处于竖直方向，可知整体沿斜面向下做匀速运动，受力平衡，则环受重力、细绳的拉力、滑杆对圆环的支持力和摩擦力，共4个力作用，B正确，AC错误；因物体受力平衡，可知悬绳对物体的拉力等于物体的重力，D错误。

2．(2023·广东高三专题练习)救援机器人的手臂前端装有铁夹。

在某次救援活动中，救援机器人用铁夹抓着两个重力都为G的水泥制品，使之保持静止状态，铁夹与水泥制品及水泥制品间的接触面竖直，如图所示。

若水泥制品受铁夹的最小压力为N时，才能使水泥制品不滑出铁夹，最大静摩擦力等于滑动摩擦力，则( D )A．两水泥制品间动摩擦因数G 2NB ．两水泥制品间动摩擦因数可以求出C ．铁夹与水泥制品间动摩擦因数G 2ND ．铁夹与水泥制品间动摩擦因数G N[解析]对水泥制品整体分析可知2F f ＝2G ，则F f ＝G ，对单个的水泥制品分析可知，两水泥制品之间的摩擦力F ′f ＝0，则两水泥制品间动摩擦因数无法求出，A 错误，B 错误；铁夹与水泥制品间动摩擦因数μ＝F f N ＝G N ，C 错误，D 正确。

3．(2022·湖北黄冈中学二模)如图所示，水平地面上叠放着矩形物体A 和B ，细线一端连接A ，另一端跨过光滑定滑轮连接着物体C ，A 、B 、C 均静止。

下列说法正确的是( D )A ．A 可能受到三个力作用B ．B 可能受到四个力作用C ．适当减小C 的质量后，A 、B 、C 仍静止在原位置，则A 对B 的摩擦力不变D ．适当减小C 的质量后，A 、B 、C 仍静止在原位置，B 对地面的压力增大[解析]物体A 受力分析如图共受到四个力，故A 错误；物块B受力分析如图共受到五个力，故B错误；适当减小C的质量后，A、B、C仍静止在原位置，可知T减小，θ不变，由F fA＝T cos θ，可知，则B对A的摩擦力减小，则A对B的摩擦力减小；因为F NA ＝m A g－T sin θ，F NB＝F′NA＋m B g，T减小，θ不变，可知适当减小C的质量后，A、B、C仍静止在原位置，B对地面的压力增大，故C错误，D正确。

第3讲受力分析共点力的平衡时间:50分钟满分：100分一、选择题(本题共10小题，每小题7分，共70分。

其中1~7题为单选，8～10题为多选）1．我国的高铁技术在世界处于领先地位，高铁(如图甲所示）在行驶过程中非常平稳，放在桌上的水杯几乎感觉不到晃动.图乙为高铁车厢示意图，A、B两物块相互接触地放在车厢里的水平桌面上,物块与桌面间的动摩擦因数相同，A的质量比B的质量大，车厢在平直的铁轨上向右做匀速直线运动，A、B相对于桌面始终保持静止，下列说法正确的是（)A．A受到2个力的作用B．B受到3个力的作用C．A受到桌面对它向右的摩擦力D．B受到A对它向右的弹力答案A解析车厢在平直的铁轨上向右做匀速直线运动，此时AB 均向右做匀速直线运动，故A、B均只受重力和支持力作用,水平方向不受外力，故水平方向均不受摩擦力，同时A、B间也没有弹力作用，故A正确，B、C、D错误。

2．下列四个图中所有接触面均粗糙，各物体均处于静止状态,其中物体A受力个数可能超过5个的是（)答案C解析A选项中对整体分析，可知墙壁对A没有弹力，故A 最多受到重力、B的支持力、B的摩擦力、弹簧的拉力共四个力，故A错误;B选项中A最多受四个力,故B错误;C选项中A受重力、B的压力和摩擦力、斜面的支持力、推力，也可能受到斜面的摩擦力,共六个力,故C正确；D选项中A最多受到重力、斜面的支持力、摩擦力、推力和B的压力共五个力，故D错误。

3。

飞艇常常用于执行扫雷、空中预警、电子干扰等作战任务。

如图所示为飞艇拖曳扫雷具扫除水雷的模拟图。

当飞艇匀速飞行时，绳子与竖直方向的夹角恒为θ。

已知扫雷具质量为m,重力加速度为g，扫雷具所受浮力不能忽略，下列说法正确的是(）A．扫雷具受3个力作用B．绳子拉力大小为错误!C．水对扫雷具作用力的水平分力小于绳子拉力D．绳子拉力一定大于mg答案C解析扫雷具受到重力、绳子拉力、水的阻力、水的浮力共4个力作用，A错误；设扫雷具所受水的浮力为f，绳子的拉力为F，由F cosθ＝mg－f，解得绳子拉力F＝错误!,B错误；水对扫雷具的作用力包括竖直向上的浮力和水平向右的阻力,绳子拉力在水平方向的分力大小等于水的阻力(即水对扫雷具作用力的水平分力),所以水对扫雷具作用力的水平分力小于绳子拉力,C 正确;在竖直方向，重力竖直向下,浮力竖直向上，则由mg＝f＋F cosθ可知,无法判断绳子拉力与重力mg的大小关系，D错误。

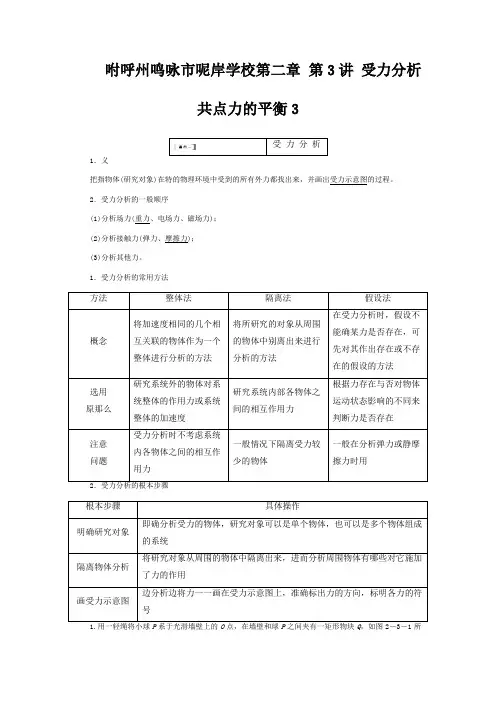

咐呼州鸣咏市呢岸学校第二章第3讲受力分析共点力的平衡3受力分析1．义把指物体(研究对象)在特的物理环境中受到的所有外力都找出来，并画出受力示意图的过程。

2．受力分析的一般顺序(1)分析场力(重力、电场力、磁场力)；(2)分析接触力(弹力、摩擦力)；(3)分析其他力。

1．受力分析的常用方法方法整体法隔离法假设法概念将加速度相同的几个相互关联的物体作为一个整体进行分析的方法将所研究的对象从周围的物体中别离出来进行分析的方法在受力分析时，假设不能确某力是否存在，可先对其作出存在或不存在的假设的方法选用原那么研究系统外的物体对系统整体的作用力或系统整体的加速度研究系统内部各物体之间的相互作用力根据力存在与否对物体运动状态影响的不同来判断力是否存在注意问题受力分析时不考虑系统内各物体之间的相互作用力一般情况下隔离受力较少的物体一般在分析弹力或静摩擦力时用根本步骤具体操作明确研究对象即确分析受力的物体，研究对象可以是单个物体，也可以是多个物体组成的系统隔离物体分析将研究对象从周围的物体中隔离出来，进而分析周围物体有哪些对它施加了力的作用画受力示意图边分析边将力一一画在受力示意图上，准确标出力的方向，标明各力的符号P O P Q示。

P、Q均处于静止状态，那么以下相关说法正确的选项是( )图2－3－1A．P物体受4个力B．Q受到3个力C．假设绳子变长，绳子的拉力将变小D．假设绳子变短，Q受到的静摩擦力将增大解析：选AC 因墙壁光滑，故墙壁和Q之间无摩擦力，Q处于平衡状态，一受重力，P对Q的压力，墙壁对Q的弹力，以及P对Q向上的静摩擦力，而P受重力，绳子的拉力，Q对P的弹力，Q对P的摩擦力，把P、Q视为一整体，竖直方向有F cos θ＝(m Q＋m P)g，其中θ为绳子和墙壁的夹角，F为绳子的拉力，易知，绳子变长，拉力变小，P、Q之间的静摩擦力不变。

共点力的平衡1．平衡的两种状态(1)静止状态。

(2)匀速直线运动状态。

安徽省长丰县高考物理一轮复习第二章相互作用3 共点力作用下物体的平衡复习教案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（安徽省长丰县高考物理一轮复习第二章相互作用3 共点力作用下物体的平衡复习教案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为安徽省长丰县高考物理一轮复习第二章相互作用3 共点力作用下物体的平衡复习教案的全部内容。

3 共点力作用下物体的平衡一、物体的受力分析1．明确研究对象在进行受力分析时，研究对象可以是某一个物体，也可以是保持相对静止的若干个物体.在解决比较复杂的问题时，灵活地选取研究对象可以使问题简洁地得到解决。

研究对象确定以后，只分析研究对象以外的物体施予研究对象的力（即研究对象所受的外力），而不分析研究对象施予外界的力.2．按顺序找力先场力(重力、电场力、磁场力），后接触力;接触力中必须先弹力，后摩擦力(只有在有弹力的接触面之间才可能有摩擦力）.3．只画性质力，不画效果力画受力图时，只能按力的性质分类画力，不能按作用效果（拉力、压力、向心力等）画力，否则将出现重复。

4．需要合成或分解时，必须画出相应的平行四边形（或三角形）二、物体的平衡物体的平衡有两种情况:一是质点静止或做匀速直线运动，物体的加速度为零；二是物体不转动或匀速转动（此时的物体不能看作质点).理解：对于共点力作用下物体的平衡，不要认为只有静止才是平衡状态，匀速直线运动也是物体的平衡状态．因此，静止的物体一定平衡，但平衡的物体不一定静止．还需注意，不要把速度为零和静止状态相混淆，静止状态是物体在一段时间内保持速度为零不变，其加速度为零，而物体速度为零可能是物体静止，也可能是物体做变速运动中的一个状态，加速度不为零。

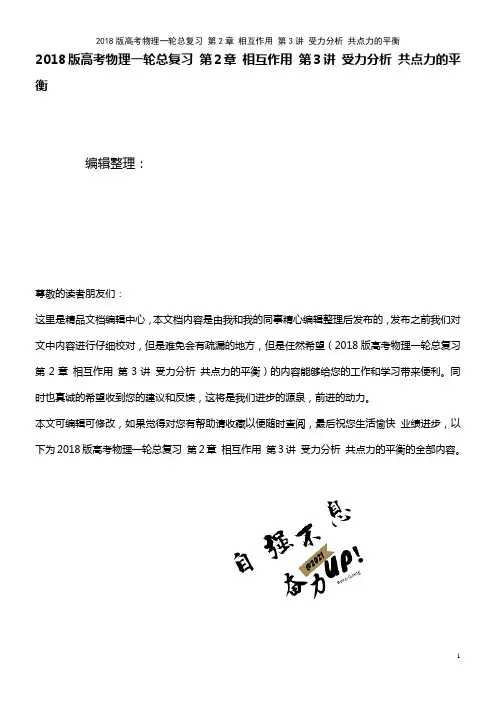

2018版高考物理一轮总复习第2章相互作用第3讲受力分析共点力的平衡编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018版高考物理一轮总复习第2章相互作用第3讲受力分析共点力的平衡）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018版高考物理一轮总复习第2章相互作用第3讲受力分析共点力的平衡的全部内容。

受力分析共点力的平衡时间:45分钟满分：100分一、选择题（本题共10小题，每小题7分，共70分。

其中1~6为单选，7~10为多选)1．如图,一个家用台灯静止放在桌子上，下列描述中正确的是（)A．台灯对桌子的作用力和桌子对台灯的作用力是一对平衡力B．台灯受到向左的摩擦力C．旋转点O对灯头的作用力沿AB方向D．台灯底座所受合外力为零答案D解析根据相互作用力的特点，则台灯对桌子的作用力和桌子对台灯的作用力是一对相互作用力，故A错误；台灯静止在水平桌面上，对台灯进行受力分析，台灯受重力、桌面的支持力，若有摩擦力,则不可能处于平衡状态，故B错误；对灯头进行受力分析，灯头受重力与支持力，那么旋转点O对灯头的作用力沿竖直方向，故C错误；静止状态是一种平衡状态，处于平衡状态的物体受到的力是平衡力，即合力为零，故D正确.2．［2016·吉林模拟]如图所示，两梯形木块A、B叠放在水平地面上，A、B之间的接触面倾斜。

A的左侧靠在光滑的竖直墙面上，关于两木块的受力，下列说法正确的是( )A．A、B之间一定存在摩擦力作用B．木块A可能受三个力作用C．木块A一定受四个力作用D．木块B受到地面的摩擦力作用方向向右答案B解析由于A、B间接触面情况未知，若A、B接触面光滑，则A、B间可以没有摩擦力，A 错误；对A受力分析可知，A一定受向右的弹力、重力和支持力，因为A、B间可能没有摩擦力，所以A可能只受三个力，B正确，C错误；木块B受重力、推力、A对B的垂直于接触面的压力作用，若压力向右的分力等于F，则B可能不受摩擦力，D错误。

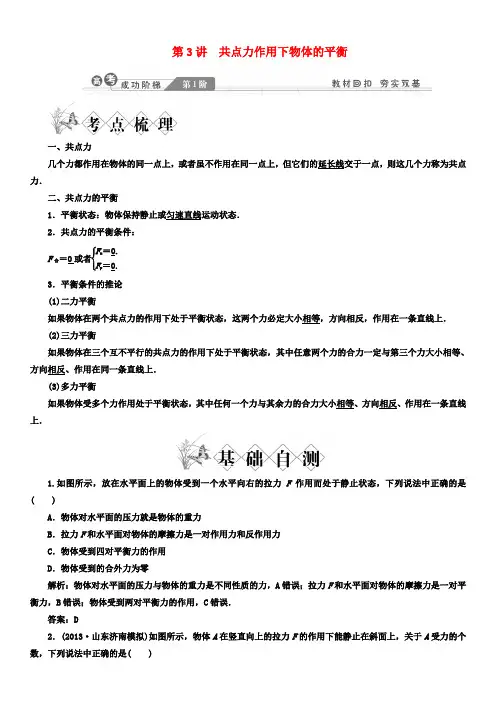

第3讲 共点力作用下物体的平衡一、共点力几个力都作用在物体的同一点上，或者虽不作用在同一点上，但它们的延长线交于一点，则这几个力称为共点力．二、共点力的平衡1．平衡状态：物体保持静止或匀速直线运动状态． 2．共点力的平衡条件：F 合＝0或者⎩⎪⎨⎪⎧F x ＝0.F y ＝0.3．平衡条件的推论 (1)二力平衡如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反，作用在一条直线上． (2)三力平衡如果物体在三个互不平行的共点力的作用下处于平衡状态，其中任意两个力的合力一定与第三个力大小相等、方向相反、作用在同一条直线上．(3)多力平衡如果物体受多个力作用处于平衡状态，其中任何一个力与其余力的合力大小相等、方向相反、作用在一条直线上．1.如图所示，放在水平面上的物体受到一个水平向右的拉力F 作用而处于静止状态，下列说法中正确的是( )A ．物体对水平面的压力就是物体的重力B ．拉力F 和水平面对物体的摩擦力是一对作用力和反作用力C ．物体受到四对平衡力的作用D ．物体受到的合外力为零解析：物体对水平面的压力与物体的重力是不同性质的力，A 错误；拉力F 和水平面对物体的摩擦力是一对平衡力，B 错误；物体受到两对平衡力的作用，C 错误．答案：D2．(2013·山东济南模拟)如图所示，物体A 在竖直向上的拉力F 的作用下能静止在斜面上，关于A 受力的个数，下列说法中正确的是( )A ．A 一定受两个力作用B ．A 一定受四个力作用C ．A 可能受三个力作用D ．A 受两个力或者四个力作用解析：当F 等于A 的重力mg 时，物体A 仅受这两个力；当F 小于A 的重力mg 时，还受斜面的支持力和静摩擦力作用，物体A 受四个力．答案：D3．如图所示，一个质量为m 的小物体静止在固定的、半径为R 的半圆形槽内，距最低点高为R2处，则它受到的摩擦力大小为( )A.12mgB.32mgC.⎝ ⎛⎭⎪⎫1－32mg D.22mg 解析： 物体的受力情况如图所示，由平衡条件可知：F f ＝mg cos 30°＝32mg ，所以B 正确． 答案： B4.如图所示，一斜面体静止在粗糙的水平地面上，一物体恰能在斜面体上沿斜面匀速下滑，可以证明此时斜面体不受地面的摩擦力作用．若用平行于斜面的作用力F 向下推此物体，使物体加速下滑，斜面体仍然和地面保持相对静止，则斜面体受地面的摩擦力( )A ．大小为零B ．方向水平向右C ．方向水平向左D ．无法判断大小和方向解析：加推力前后，物体对斜面的压力和滑动摩擦力大小均未发生变化，故斜面体受地面的摩擦力与不加推力前相同．即地面对斜面体的摩擦力为零．答案：A5．(2013·北京东城区模拟)如图所示，质量为m 的小球置于倾角为30°的光滑斜面上，劲度系数为k 的轻质弹簧一端系在小球上，另一端固定在墙上的P 点，小球静止时，弹簧与竖直方向的夹角为30°，则弹簧的伸长量为( )A.mg kB.3mg 2kC.3mg 3k D.3mgk解析：以小球为研究对象受力分析可知，小球静止，因此有F T cos 30°＝mg sin 30°，可得弹簧弹力F T ＝33mg ，由胡克定律可知F T＝kx，因此弹簧的伸长量x＝3mg3k，C选项正确．答案： C共点力作用下物体的平衡(2012·山东卷)如图所示，两相同轻质硬杆OO 1、OO 2可绕其两端垂直纸面的水平轴O 、O 1、O 2转动，在O 点悬挂一重物M ，将两相同木块m 紧压在竖直挡板上，此时整个系统保持静止．F f 表示木块与挡板间摩擦力的大小，F N 表示木块与挡板间正压力的大小．若挡板间的距离稍许增大后，系统仍静止且O 1、O 2始终等高，则( )A ．F f 变小B ．F f 不变C ．F N 变小D ．F N 变大解析： 选重物M 及两个木块m 组成的系统为研究对象，系统受力情况如图1所示，根据平衡条件有2F f ＝(M ＋2m )g ，即F f ＝M ＋2m g2，与两挡板间距离无关，故挡板间距离稍许增大后，F f 不变，所以选项A 错误，选项B正确；如图2所示，将绳的张力F 沿OO 1、OO 2两个方向分解为F 1、F 2，则F 1＝F 2＝F2cos θ，当挡板间距离稍许增大后，F 不变，θ变大，cos θ 变小，故F 1变大；选左边木块m 为研究对象，其受力情况如图3所示，根据平衡条件得F N ＝F 1sin θ，当两挡板间距离稍许增大后，F 1变大，θ变大，sin θ变大，因此F N 变大，故选项C 错误，选项D 正确．答案： BD1.整体法和隔离法的选用技巧当物理情境中涉及物体较多时，就要考虑采用整体法和隔离法．(1)整体法⎩⎪⎨⎪⎧研究外力对物体系统的作用各物体运动状态相同同时满足上述两个条件即可采用整体法．(2)隔离法⎩⎪⎨⎪⎧分析系统内各物体、各部分间的相互作用各物体的运动状态不同必须将物体从系统中隔离出来，单独地进行受力分析，列出方程． (3)整体法和隔离法的交替运用对于一些复杂问题，比如连接体问题，通常需要多次选用研究对象，这样整体法和隔离法要交替使用． 2．共点力作用下物体平衡的一般解题思路1－1：将某均匀的长方体锯成如图所示的A、B两块后，在水平桌面上并排放在一起，现用水平力F垂直于B的左边推B，使A、B整体仍保持矩形沿力F的方向匀速运动，则( ) A．物体A在水平方向上受三个力的作用，且合力为零B．物体A在水平方向上受两个力的作用，且合力为零C．B对A的作用力方向与力F的方向相同D．B对A的压力等于桌面对A的摩擦力解析：对A、B整体分析知，它们均受到桌面的滑动摩擦力，因做匀速运动，故A还应受到来自B的弹力和静摩擦力作用，它们与来自桌面的滑动摩擦力平衡，故A项正确；B对A的作用力为弹力和静摩擦力的合力，方向与滑动摩擦力方向相反，C项正确．答案：AC动态平衡问题的分析动态平衡：通过控制某些物理量，使物体的状态发生缓慢的变化，而在这个过程中物体又始终处于一系列的平衡状态，在问题的描述中常用“缓慢”等语言叙述．(2012·新课标全国卷)如图，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中( )A．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大解析：方法一(解析法)如图所示，由平衡条件得：F N1＝mg tanθF N2＝mg sinθ随θ逐渐增大到90°，tan θ、sin θ都增大，F N1、F N2都逐渐减小，所以选项B正确．方法二(图解法)对球受力分析如图所示，球受3个力，分别为重力G、墙对球的弹力F N1和板对球的弹力F N2.当板BC逐渐放至水平的过程中，球始终处于平衡状态，即F N1与F N2的合力F始终竖直向上，大小等于球的重力G，如图所示，由图可知F N1的方向不变，大小逐渐减小，F N2的方向发生变化，大小也逐渐减小，故选项B正确．答案：B解决动态平衡问题的常用方法方法步骤解析法①选某一状态对物体进行受力分析②将物体受的力按实际效果分解或正交分解③列平衡方程求出未知量与已知量的关系表达式④根据已知量的变化情况来确定未知量的变化情况图解法①选某一状态对物体进行受力分析②根据平衡条件画出平行四边形③根据已知量的变化情况，画出平行四边形的边角变化④确定未知量大小、方向的变化2－1：在固定于地面的斜面上垂直安放了一个挡板，截面为14圆的柱状物体甲放在斜面上，半径与甲相等的光滑圆球乙被夹在甲与挡板之间，乙没有与斜面接触而处于静止状态，如图所示．现在从球心处对甲施加一平行于斜面向下的力F使甲沿斜面方向缓慢地移动，直至甲与挡板接触为止．设乙对挡板的压力为F1，甲对斜面的压力为F2，在此过程中( )A．F1缓慢增大，F2缓慢增大B．F1缓慢增大，F2缓慢减小C．F1缓慢减小，F2缓慢增大D．F1缓慢减小，F2保持不变解析：对乙受力分析如图所示，从图示可以看出，随着甲沿斜面方向缓慢地移动，挡板对乙的压力F′1逐渐减小，因此乙对挡板的压力F1也缓慢减小；对甲、乙整体研究，甲对斜面的压力F2始终等于两者重力沿垂直斜面方向的分力，因此大小不变，D正确．答案： D平衡中的临界、极值问题1．临界问题：当某物理量变化时，会引起其他几个物理量的变化，从而使物体所处的平衡状态“恰好出现”或“恰好不出现”，在问题的描述中常用“刚好”、“刚能”、“恰好”等语言．2．常见的临界状态(1)两接触物体脱离与不脱离的临界条件是相互作用力为0(主要体现为两物体间的弹力为0)；(2)绳子断与不断的临界条件为作用力达到最大值；(3)存在摩擦力作用的两物体间发生相对滑动或相对静止的临界条件为静摩擦力达到最大．3．极值问题：平衡物体的极值，一般指在力的变化过程中的最大值和最小值问题．(2013·芜湖模拟)如图所示，AC 和BC 两轻绳共同悬挂一质量为m 的物体，若保持AC 绳的方向不变，AC 绳与竖直方向的夹角为60°，改变BC 绳的方向，试求：(1)物体能达到平衡时，BC 绳与竖直方向之间所夹θ角的取值范围； (2)θ在0～90°的范围内，求BC 绳上拉力的最大值和最小值．解析： (1)改变BC 绳的方向时，AC 绳的拉力F TA 方向不变，两绳拉力的合力F 与物体的重力平衡，重力大小和方向保持不变，如图所示，经分析可知，θ最小为0°，此时F TA ＝0；且θ必须小于120°，否则两绳的合力不可能竖直向上．所以θ角的取值范围是0°θ<120°.(2)θ在0～90°的范围内，由图知，当θ＝90°时，F TB 最大，F max ＝mg tan 60°＝3mg .当两绳垂直时，即θ＝30°时，F TB 最小，F min ＝mg sin 60°＝32mg . 答案：(1)0°≤θ<120° (2)3mg32mg (1)解决极值问题和临界问题的方法①图解法：根据物体的平衡条件，作出力的矢量图，通过对物理过程的分析，利用平行四边形定则进行动态分析，确定最大值与最小值．②数学解法：通过对问题的分析，依据物体的平衡条件写出物理量之间的函数关系(或画出函数图象)，用数学方法求极值(如求二次函数极值、公式极值、三角函数极值)．(2)求解平衡中的临界问题的关键首先要正确受力分析和变化过程分析――→找出平衡的临界点和极值点3－1：如图所示，三根长度均为l 的轻绳分别连接于C 、D 两点，A 、B 两端被悬挂在水平天花板上，相距2l .现在C 点上悬挂一质量为m 的重物，为使CD 绳保持水平，在D 点上可施加力的最小值为( )A ．mg B.33mg C.12mg D.14mg 解析：如图所示，对C 点进行受力分析，由平衡条件可知，绳CD 对C 点的拉力F CD ＝mg tan 30°，对D 点进行受力分析，绳CD 对D 点的拉力F 2＝F CD ＝mg tan 30°，F 1方向一定，则当F 3垂直于绳BD 时，F 3最小，由几何关系可知，F 3＝F CD sin 60°＝12mg .答案： C处理共点力平衡问题的常用方法方法内容分解法物体受到几个力的作用，将某一个力按力的效果进行分解，则其分力和其他力在所分解的方向上满足平衡条件合成法 物体受几个力的作用，通过合成的方法将它们简化成两个力，这两个力满足二力平衡条件正交分解法 将处于平衡状态的物体所受的力，分解为相互正交的两组力，每一组力都满足二力平衡条件力的封闭三角形法若三个力的矢量箭头首尾相接恰好构成三角形，则这三个力的合力必为零，利用三角形定则，根据正弦定理、余弦定理或相似三角形等数学知识可求解未知力(2011·海南高考)如图，墙上有两个钉子a 和b ，它们的连线与水平方向的夹角为45°，两者的高度差为l .一条不可伸长的轻质细绳一端固定于a 点，另一端跨过光滑钉子b 悬挂一质量为m 1的重物．在绳上距a 端l 2的c 点有一固定绳圈．若绳圈上悬挂质量为m 2的钩码，平衡后绳的ac 段正好水平，则重物和钩码的质量比m 1m 2为( )A. 5 B ．2 C.52D. 2 解析： 方法一：力的效果分解法 钩码的拉力F 等于钩码重力m 2g .将F 沿ac 和bc 方向分解，两个分力分别为F a 、F b ，如图甲所示，其中F b ＝m 1g ，由几何关系可得：cos θ＝F aF b＝m 2gm 1g，又有cos θ＝l l 2＋l 22，解得：m 1m 2＝52，故C 正确． 方法二：正交分解法绳圈受到三个力作用F a 、F b 、F ，如图乙所示．将F b 沿水平方向和竖直方向正交分解，列方程得：m 1g cos θ＝m 2g ，由几何关系得cos θ＝l l 2＋l 22，解得：m 1m 2＝52，故C 正确． 方法三：力的合成法绳圈受到三个力作用F a 、F b 、F ，如图丙所示，其中F a 、F b 的合力与F 等大反向，即F 合＝F ＝m 2g ，则：cos θ＝F F b ＝m 2gm 1g，又有cos θ＝l l 2＋l 22，解得：m 1m 2＝52，故C 正确．1.如图所示，一木块在垂直于倾斜天花板平面方向的推力F 作用下，沿倾斜天花板匀速下滑，则下列判断正确的是( )A ．木块一定受到4个力的作用B ．木块可能受到2个力的作用C ．木块与天花板之间的压力可能为零D ．逐渐增大推力F ，木块仍匀速运动解析：木块匀速下滑，则木块受重力、弹力、摩擦力和F 四个力作用，A 项正确；木块与天花板之间一定有压力，C 项错；逐渐增大推力F ，木块与天花板之间的压力增大，木块将减速运动，D 项错．答案： A2．如图所示，AB 为天花板，BC 为竖直墙，用两轻绳OD 、OE 系一质量为m 的小球，使之静止于O 点，现保持小球位置不变，将水平绳OE 的E 端沿BC 上移到B 点的过程中，对两绳上的张力F TD 、F TE 的变化情况判断正确的是( )A ．F TD 不断增大B．F TD不断减小C．F TE先增大后减小D．F TE先减小后增大解析：由于小球重力G不变，可知绳OD和OE的拉力的合力不变，而OD绳固定不动，即OD绳的拉力方向不变，OE绳移动时，由图可知F TD不断减小，F TE先减小后增大，故选B、D.答案： BD3．如图所示，一物块置于水平地面上．当用与水平方向成60°角的力F1拉物块时，物块做匀速直线运动；当改用与水平方向成30°角的力F2推物块时，物块仍做匀速直线运动．关于这种情景，下列讨论正确的是( ) A．这种情况不可能发生B．若F1和F2的大小相等，这种情况不可能发生C．若F1和F2的大小相等，这种情况也可能发生D．若F1和F2的大小相等，物块与地面间的动摩擦因数为定值解析：物块受重力G＝mg、支持力F N、摩擦力F f、已知力F的共同作用处于平衡状态，由平衡方程可得F1cos 60°＝μ(mg－F1sin 60°)，类似地，F2cos 30°＝μ(mg＋F2sin 30°)，若F1＝F2，可解得：μ＝2－3，说明在动摩擦因数为特定值时题中所述情景可以发生，故C、D正确．答案： CD4．(2012·浙江卷)如图所示，与水平面夹角为30°的固定斜面上有一质量m＝1.0 kg的物体．细绳的一端与物体相连，另一端经摩擦不计的定滑轮与固定的弹簧秤相连．物体静止在斜面上，弹簧秤的示数为4.9 N．关于物体受力的判断(取g＝9.8 ms2)，下列说法正确的是( )A．斜面对物体的摩擦力大小为零B．斜面对物体的摩擦力大小为4.9 N，方向沿斜面向上C．斜面对物体的支持力大小为4.9 3 N，方向竖直向上D．斜面对物体的支持力大小为4.9 N，方向垂直斜面向上解析：选斜面上的物体为研究对象，物体受重力mg，支持力F N和绳子拉力F，因为F＝4.9 N，且mg sin 30°＝4.9 N，则F＝mg sin 30°，所以斜面对物体的摩擦力为零，选项A正确，选项B错误；斜面对物体的支持力F N ＝mg cos 30°＝4.9 3 N，方向垂直斜面向上，选项C、D错误．答案：A5．(2013·山东德州一模)如图所示，将两个相同的木块a、b置于固定在水平面上的粗糙斜面上，a、b中间用一轻弹簧连接，b的右端用细绳与固定在斜面上的挡板相连．开始时a、b均静止，弹簧处于压缩状态，细绳上有拉力，下列说法正确的是( )A．a所受的摩擦力一定不为零B．b所受的摩擦力一定不为零C．细绳剪断瞬间，a所受摩擦力不变D．细绳剪断瞬间，b所受摩擦力可能为零解析：弹簧处于压缩状态，由平衡条件可知，木块a一定受摩擦力的作用，且方向沿斜面向上，选项A对；木块b所受的摩擦力可能为零，也可能沿斜面向下或向上，选项B错；细绳剪断瞬间弹簧弹力不变，故a所受摩擦力不变，选项C对；设斜面倾角为θ，若弹簧弹力F弹＝m b g sin θ，则细绳剪断瞬间b所受摩擦力可能为零，选项D 对．答案：ACD。

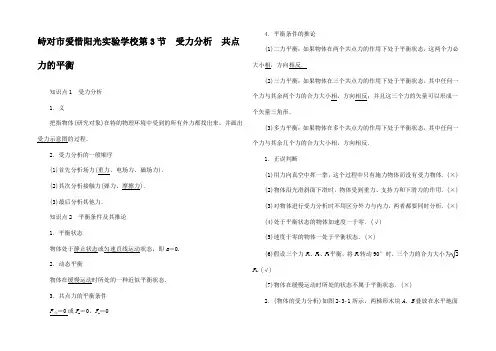

峙对市爱惜阳光实验学校第3节受力分析共点力的平衡知识点1 受力分析1．义把指物体(研究对象)在特的物理环境中受到的所有外力都找出来，并画出受力示意图的过程．2．受力分析的一般顺序(1)首先分析场力(重力、电场力、磁场力)．(2)其次分析接触力(弹力、摩擦力)．(3)最后分析其他力．知识点2 平衡条件及其推论1．平衡状态物体处于静止状态或匀速直线运动状态，即a＝0.2．动态平衡物体在缓慢运动时所处的一种近似平衡状态．3．共点力的平衡条件F合＝0或F x＝0、F y＝04．平衡条件的推论(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必大小相，方向相反．(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任何一个力与其余两个力的合力大小相，方向相反；并且这三个力的矢量可以形成一个矢量三角形．(3)多力平衡：如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与其余几个力的合力大小相，方向相反．1．正误判断(1)用力向真空中挥一拳，这个过程中只有施力物体而没有受力物体．(×)(2)物体沿光滑斜面下滑时，物体受到重力、支持力和下滑力的作用．(×)(3)对物体进行受力分析时不用区分外力与内力，两者都要同时分析．(×)(4)处于平衡状态的物体加速度一于零．(√)(5)速度于零的物体一处于平衡状态．(×)(6)假设三个力F1、F2、F3平衡，将F1转动90°时，三个力的合力大小为2 F1.(√)(7)物体在缓慢运动时所处的状态不属于平衡状态．(×)2．(物体的受力分析)如图2­3­1所示，两梯形木块A、B叠放在水平地面上，A、B之间的接触面倾斜．A的左侧靠在光滑的竖直墙面上，关于两木块的受力，以下说法正确的选项是( )图2­3­1A．A、B之间一存在摩擦力作用B．木块A可能受三个力作用C．木块A一受四个力作用D．木块B受到地面的摩擦力作用方向向右【答案】B3．(平衡条件推论的用)如图2­3­2所示，某人静躺在椅子上，椅子的靠背与水平面之间有固倾斜角θ.假设此人所受重力为G，那么椅子各对他的作用力的合力大小为( )图2­3­2A．G B．G sin θC．G cos θD．G tan θ【答案】A[核心精讲]1．受力分析的四个方法(1)假设法：在受力分析时，假设不能确某力是否存在，可先对其作出存在的假设，然后根据分析该力存在对物体运动状态的影响来判断该力是否存在．(2)整体法：将加速度相同的几个相互关联的物体作为一个整体进行受力分析的方法．(3)隔离法：将所研究的对象从周围的物体中别离出来，单独进行受力分析的方法．(4)动力学分析法：对加速运动的物体进行受力分析时，用牛顿运动律进行分析求解的方法．2．受力分析的四个步骤(1)明确研究对象：确受力分析的物体，研究对象可以是单个物体，也可以是多个物体的组合．(2)隔离物体分析：将研究对象从周围物体中隔离出来，进而分析周围有哪几个物体对它施加了力的作用(重力—弹力—摩擦力—其他力)．(3)画出受力示意图：画出受力示意图，准确标出各力的方向．(4)检查分析结果：检查画出的每一个力能否找出它的施力物体，检查分析结果能否使研究对象处于题目所给的物理状态．[题组通关]1．(多项选择)如图2­3­3所示，固斜面上有一光滑小球，有一竖直轻弹簧P与一平行斜面的轻弹簧Q连接着，小球处于静止状态，那么关于小球所受力的个数可能的是( ) 【导学号：96622031】图2­3­3A．1 B．2C．3 D．4BCD 假设F P＝mg.那么小球只受拉力F P和重力mg两个力作用；假设F P<mg，那么小球受拉力F P、重力mg、支持力N和弹簧Q的弹力F Q四个力作用，假设F P＝0，那么小球要保持静止，受N、F Q和mg三个力作用，故小球受力个数不可能为1.2．如图2­3­4所示，A、B两物体紧靠着放在粗糙水平面上，A、B间接触面光滑．在水平推力F作用下两物体一起加速运动，物体A恰好不离开地面，那么物体A的受力个数为( )图2­3­4A．3 B．4C．5 D．6A 由于物体A恰好不离开地面，因此A不受地面的支持力和摩擦力而只受重力、F和B对A垂直斜面向上的支持力，故正确答案为A.[微博]四点提醒：1．每分析一个力，都找出施力物体．2．分析研究对象受的力，不要把研究对象对其他物体施加的力也加在研究对象上．3．只分析根据力的性质命名的力(场力、弹力、摩擦力)，不分析根据效果命名的力(向心力、下滑力、回复力)．4．为了使问题简化，忽略某些次要的力，如：微小粒子的重力、速度不大时空气的阻力，至于何时忽略某个力的影响，要依据题目的具体情景和条件而．[核心精讲]1．处理平衡问题的常用方法(1)选取研究对象：根据题目要求，选取一个平衡体(单个物体或系统，也可以是结点)作为研究对象．(2)画受力示意图：对研究对象按受力分析的顺序进行受力分析，画出受力示意图．(3)建立坐标系：选取适宜的方向建立直角坐标系．(4)列方程求解：根据平衡条件列出平衡方程，解平衡方程，对结果进行讨论．[师生共研]●考向1 合成法与分解法的用(2021·丙卷)如下图2-3-5，两个轻环a 和b 套在位于竖直面内的一段固圆弧上；一细线穿过两轻环，其两端各系一质量为m 的小球．在a 和b 之间的细线上悬挂一小物块．平衡时，a 、b 间的距离恰好于圆弧的半径．不计所有摩擦．小物块的质量为( )图2-3-5 A.m2 B.32mC ．mD ．2mC 如下图，由于不计摩擦，线上张力处处相，且轻环受细线的作用力的合力方向指向圆心．由于a 、b 间距于圆弧半径，那么∠aOb ＝60°，进一步分析知，细线与aO 、bO 间的夹角皆为30°.取悬挂的小物块研究，悬挂小物块的细线张角为120°，由平衡条件知，小物块的质量与小球的质量相，即为m .应选项C 正确．●考向2 相似三角形法的用如图2­3­6所示是一个简易起吊设施的示意图，AC 是质量不计的撑杆，A 端与竖直墙用铰链连接，一滑轮固在A 点正上方，C 端吊一重物．现施加一拉力F 缓慢将重物P 向上拉，在AC 杆到达竖直前( )图2­3­6A ．BC 绳中的拉力T 越来越大B ．BC 绳中的拉力T 越来越小 C ．AC 杆中的支撑力N 越来越大D ．AC 杆中的支撑力N 越来越小 【解题关键】关键信息信息解读AC 是质量不计的撑杆杆对C 点的力沿杆AC 方向缓慢将重物P 向上拉P 始终处于平衡状态，悬挂P 的绳中拉力不变AC 长度不变，BC 长度变小B 作出C 点的受力示意图，如下图，由图可知力的矢量三角形与几何三角形ABC 相似．根据相似三角形的性质得T BC ＝N AC ＝GAB ，解得BC 绳中的拉力为T ＝G BC AB ，AC 杆中的支撑力为N ＝G ACAB.由于重物P 向上运动时，AB 、AC 不变，BC 变小，故T 减小，N 不变．B 正确．[题组通关]3．如图2­3­7所示，两个质量均为m的小球用轻质细杆连接静止于内壁光滑的半球形碗内，杆及碗口平面均水平，碗的半径及两小球之间的距离均为R，不计小球半径，那么碗对每个小球的支持力大小为( )图2­3­7A.33mg B.233mgC.3mg D．2mgB 以其中一小球为研究对象，受力情况如下图．根据题意23 3mg，选项可知θ＝30°，根据平衡条件可知：N1＝mgcos θ＝B正确．4．在研究中，可以用风力仪直接测量风力的大小，其原理如图2­3­8所示．仪器中一根轻质金属丝下悬挂着一个金属球，无风时，金属丝竖直下垂；当受到沿水平方向吹来的风时，金属丝偏离竖直方向一个角度．风力越大，偏角越大．通过传感器，就可以根据偏角的大小测出风力的大小．求风力大小F 跟金属球的质量m、偏角θ之间的关系．【导学号：96622032】图2­3­8【解析】取金属球为研究对象，有风时，它受到三个力的作用：重力mg、水平方向的风力F和金属丝的拉力T，如下图．这三个力是共点力，在这三个共点力的作用下金属球处于平衡状态，那么这三个力的合力为零．法一：(力的合成法)如图甲所示，风力F和拉力T的合力与重力大反向，由平行四边形那么可得F＝mg tan θ.法二：(效果分解法)重力有两个作用效果：使金属球抵抗风的吹力和使金属丝拉紧，所以可以将重力沿水平方向和金属丝的方向进行分解，如图乙所示，由几何关系可得F＝F′＝mg tan θ.甲乙丙法三：(正交分解法)以金属球为坐标原点，取水平方向为x轴，竖直方向为y轴，建立坐标系，如图丙所示．根据平衡条件有F x合＝T sin θ－F＝0F y合＝T cos θ－mg＝0解得F＝mg tan θ.【答案】F＝mg tan θ[典题例如](多项选择)如图2­3­9所示，半径相同、质量相同且分布均匀的两个圆柱体a、b靠在一起，外表光滑，重力均为G，其中b的下一半刚好固在水平面MN的下方，上边露出另一半，a静止在平面上，现过a的轴心施以水平作用力F ，可缓慢地将a 拉离水平面MN 一直滑到b 的顶端，对该过程进行分析，有( )图2­3­9A ．拉力F 先增大后减小，最大值是GB ．开始时拉力F 最大为3G ，以后逐渐减小为0C ．a 、b 间压力由0逐渐增大，最大为GD ．a 、b 间的压力开始最大为2G ，而后逐渐减小到GBD 根据几何关系可知：sin θ＝12，θ＝30°，对a 受力分析，如下图，用平衡条件，F ＝Gtan θ＝3G ，之后a 缓慢移动过程中，两轴心连线与竖直方向的夹角越来越小，由图可知：N 一直变小，F 也一直变小，可得拉力从最大值F m ＝3G 逐渐减小为0，选项A 错误、B 正确；a 、b 间的压力开始时最大为N ＝Gsin θ＝2G ，而后逐渐减小到G ，选项C 错误、D 正确．分析动态平衡问题的两种方法[5．如图2­3­10，用两根长轻绳将木板悬挂在竖直木桩上高的两点，制成一简易秋千．某次维修时将两轻绳各剪去一小段，但仍保持长且悬挂点不变．木板静止时，F 1表示木板所受合力的大小，F 2表示单根轻绳对木板拉力的大小，那么维修后( ) 【导学号：96622033】图2­3­10A ．F 1不变，F 2变大B ．F 1不变，F 2变小C ．F 1变大，F 2变大D ．F 1变小，F 2变小A 根据力的合成和共点力的平衡条件解决问题．木板静止时，木板受重力G 以及两根轻绳的拉力F 2，根据平衡条件，木板受到的合力F 1＝0，保持不变．两根轻绳的拉力F 2的合力大小于重力G ，保持不变，当两轻绳剪去一段后，两根轻绳的拉力F 2的夹角变大，因合力不变F 2cos θ＝mg2，故F 2变大．选项A 正确，选项B 、C 、D 错误．6．(2021·甲卷)质量为m 的物体用轻绳AB 悬挂于天花板上．用水平向左的力F 缓慢拉动绳的中点O ，如下图2-3-11．用T 表示绳OA 段拉力的大小，在O 点向左移动的过程中( )图2-3-11A．F逐渐变大，T逐渐变大B．F逐渐变大，T逐渐变小C．F逐渐变小，T逐渐变大D．F逐渐变小，T逐渐变小A 以O点为研究对象，受力如下图，当用水平向左的力缓慢拉动O点时，那么绳OA与竖直方向的夹角变大，由共点力的平衡条件知F逐渐变大，T逐渐变大，选项A正确．。
