正弦波振荡电路的组成及产生振荡的条件

正弦波振荡电路是一种电子电路，它能够产生正弦波振荡信号，并能够控制振荡频率。

它可以用于多种电子电路，如无线电调谐器、音频放大器、电子温度计等，以及电子计算机的输入输出系统中。

正弦波振荡电路的起振条件是很重要的，它决定了电路的振荡频率和波形。

首先，正弦波振荡电路必须有一个稳定的电压源，以确保电路的正常运行。

比如，如果是使用单极稳压电路，那么就需要一个单极稳压电源，这样就可以保证电路的稳定性。

其次，正弦波振荡电路需要一个起振元件，以确保电路的正确振荡。

这种元件可以是一个晶体振荡器、一个可调变压器或一个外部振荡电路，它们可以提供一个稳定的振荡频率，以确保电路的正确振荡。

最后，正弦波振荡电路需要一个正弦波振荡电路，以确保电路的正确振荡。

这种电路可以是一个RC振荡器、一个LC振荡器或一个外部振荡电路，它们可以提供一个正弦波振荡信号，以确保电路的正确振荡。

总之，正弦波振荡电路的起振条件是非常重要的，它决定了电路的振荡频率和波形。

因此，在设计正弦波振荡电路时，应该特别注意起振条件，以确保电路的正确振荡。

简述正弦波振荡电路的组成部分及各部分的作用
正弦波振荡电路依据正弦波的特性可以构成一套电路，它是收发信号电路和电子处理系统中重要的部分，用于产生恒定频率的脉冲。

它由波形母管、饱和电路、稳定环节、高频调节、反馈环节和阻抗等部分组成。

波形母管是正弦波振荡电路的核心，是用来振荡的电子管。

它一般由输入管、反馈管、输出管和激励管四个基本部件组成，并用电感或电容作为输入反馈，从而使电路获得外励激发，从而产生一定周期的准确正弦波信号。

饱和电路调制器是保证输出波形基本接近正弦波形的重要因素。

当信号输出是反馈管极限工作条件时，饱和电路就限制了功率或压摆比度，从而调节波形，使其缓慢降低，并向正弦波靠近。

稳定环节的作用是调节频率，它会根据外界条件，改变管和电感或电容的参数，以改变反馈量，达到调节电路频率的目的。

高频调节用于稳定低频区较大变化。

它由外部高频调节电路和电子管构成，外部电路通过外部控制器控制电子管，改变反馈量影响振荡频率，保证电路频率不受低频抖动影响。

反馈环节可以控制振荡的幅值和频率大小，关键看反馈路径的电阻和电容的选择大小。

反馈环节的作用是将波形母管的输出信号通过反馈电容回到输入管，由此形成持续的脉冲振荡，不断放大输出的正弦振荡信号。

最后是阻抗，阻抗的作用是提供阻抗补偿以使正弦波振荡电路稳定工作。

通过改变器件的阻抗，可以改变整个电路中信号去向以便更准确地控制振荡。

总之，正弦波振荡电路由波形母管、饱和电路、稳定环节、高频调节、反馈环节和阻抗等几个部分组成，它们都发挥着关键作用，使正弦波振荡电路可以持续振荡可靠的正弦波信号。

6.信号发生电路【重点】自激振荡的条件、正弦波振荡电路组成及判断电路能否振荡方法。

【难点】判断电路能否振荡方法。

6.1正弦波振荡电路基本概念6.1.1 自激振荡的条件1.自激振荡现象振荡电路首先应是放大电路。

2.1=F A1=F AφA +φF =±26.1.2 自激振荡的建立及稳定过程在起振时电路必须满足F A＞1的条件。

电路起振后，振荡幅度也不会由于正反馈而无止境地增长下去，这是因为基本放大器中的三极管等器件本身的非线性或反馈支路本身与输入关系的非线性，放大倍数或反馈系数在振幅增大到一定程度时就会降低。

6.1.3 正弦波振荡电路组成及分析方法1.振荡电路组成 （1）放大电路。

（2）正反馈网络。

（3）选频网络。

（4）稳幅环节。

2.振荡电路分析方法（1）分析电路是否包含振荡电路四个组成部分。

（2）判断放大电路能否正常工作（是否有合适的静态工作点，动态信号能否输入、输出）。

（3）判断电路能否振荡（相位平衡条件，用瞬时极性法判断）。

（4）分析起振幅值条件（满足AF ＞1的幅值条件）。

（5）稳幅与稳频电路，稳幅是指起振、增幅、等幅的振荡建立过程。

（6）估算振荡频率。

自激振荡的产生o【重点】变压器反馈式、电感三点式、电容三点式正弦波振荡电路工作原理及特点，估算振荡频率。

【难点】石英晶体振荡电路工作原理。

6.2 LC 正弦波振荡电路6.2.1 LC 并联谐振电路的选频特性电路复阻抗Z 为L R CL R C Z ωωωωj j 1)j (j 1+++=通常L ω＞＞ R ，故上式可简化为)1j(CL R CL Z ωω-+=1.谐振频率及复阻抗LCf π=210 RC L Z =02.品质因数CL R CR RLQ 1100===ωω3.选频特性6.2.2变压器反馈式振荡电路1.电路组成2.振荡条件及振荡频率L＋V CCLC 并联谐振电路LLC Zωa.幅频特性LCf π=213.电路特点变压器反馈式振荡电路的特点是结构简单，容易起振，改变电容大小可方便地调节振荡频率，调频范围较宽，工作频率通常在几兆赫兹，但电路输出波形不理想，输出波形中含有较多高次谐波成分。

实验七 集成电路RC 正弦波振荡电路一、实验目的1.掌握桥式RC 正弦波振荡电路的构成及工作原理。

2.熟悉正弦波振荡电路的调整、测试方法。

3.观察RC 参数对振荡频率的影响，学习振荡频率的测定方法。

二、实验仪器1.双踪示波器2.低频信号发生器3.频率计三、实验原理正弦波震荡电路必须具备两个条件是：一必须引入反馈，而且反馈信号要能代替输入信号，这样才能在不输入信号的情况下自发产生正弦波震荡。

二是要有外加的选频网络，用于确定震荡频率。

因此震荡电路由四部分电路组成：1、放大电路，2、选频网络，3、反馈网络，4、稳幅环节。

实际电路中多用LC 谐振电路或是RC 串并联电路（两者均起到带通滤波选频作用）用作正反馈来组成震荡电路。

震荡条件如下：正反馈时Of i X F X X ==/，Oi O X F A X A X ==/，所以平衡条件为1=F A ，即放大条件1=F A ，相位条件πϕϕn F A 2=+，起振条件1>F A。

本实验电路常称为文氏电桥震荡电路，由2p R 和1R 组成电压串联负反馈，使集成运放工作于线性放大区，形成同相比例运算电路，由RC 串并联网络作为正反馈回路兼选频网络。

分析电路可得：0,112=+=A p R R Aϕ 。

当C C C R R R p ====2111,时，有)1(31RC RC j F ωω-+= ，设RC 10=ω，有200)(91ωωωω-+=F ，)(3100ωωωωϕ--=arctg F 。

当0ωω=时，0,31==F F ϕ ，此时取A 稍大于3，便满足起振条件，稳定时3=A 。

填空题：(1)图11.1中，正反馈支路是由 RC 串并联电路 组成，这个网络具有 选频 特性，要改变振荡频率，只要改变 R 或 C 的数值即可。

(2)图11.1中，1R P 和R 1组成负反馈，其中 Rp 是用来调节放大器的放大倍数，使A V ≥3。

四、实验内容1.按图11.1接线。

正弦波振荡电路的振荡条件(一)正弦波振荡电路的振荡条件引言•正弦波振荡电路是一种广泛应用于电子设备中的电路，它能够产生稳定的正弦波信号。

•在设计和分析正弦波振荡电路时，我们需要遵循一些振荡条件，以确保电路能够正常工作。

振荡条件的定义•振荡条件是指电路中必须满足的一系列条件，以产生稳定的振荡信号。

•如果振荡条件没有被满足，电路将无法产生振荡，或者振荡的频率和幅度将不稳定。

振荡条件的要点1.正反馈：正弦波振荡电路需要正反馈回路，以提供自激振荡的机制。

2.相位移：正反馈回路必须引入至少360度的相位移，确保振荡信号能够持续产生。

3.放大器：正弦波振荡电路需要一个放大器，以放大振荡信号并提供足够的反馈。

振荡条件的细节解释•正反馈：正反馈回路使得一部分输出信号回馈到输入端，增强输入信号的幅度。

这对于振荡电路来说是关键的，因为它能够提供持续的能量输送。

•相位移：在振荡电路中，相位移是通过反馈网络中的电容器和电感器实现的。

相位移确保了振荡信号能够保持相位差，并循环地在放大器和反馈网络之间传输。

•放大器：正弦波振荡电路中的放大器通常是一个反馈式放大器，它可以放大输入信号并将一部分输出信号回馈到输入端。

这种放大器能够提供足够的增益和反馈来维持振荡信号的稳定。

总结•正弦波振荡电路的振荡条件是满足正反馈、相位移和放大器等要求。

•只有当这些条件被充分满足时，电路才能够产生稳定的正弦波振荡信号。

以上是正弦波振荡电路的振荡条件的一些基本信息和解释。

在实际应用中，需要根据具体的电路设计和要求来选择合适的元件和参数，以确保电路能够满足振荡条件并产生稳定的振荡信号。

调节振荡条件的方法在设计和调节正弦波振荡电路时，我们可以采取以下方法来满足振荡条件并优化振荡性能：1.选择合适的反馈网络元件：反馈网络中的电容器和电感器决定了振荡信号的频率和相位移。

根据所需的频率和相位差，选择合适的元件数值和连接方式。

2.控制反馈增益：反馈增益决定了信号在电路中的放大程度。

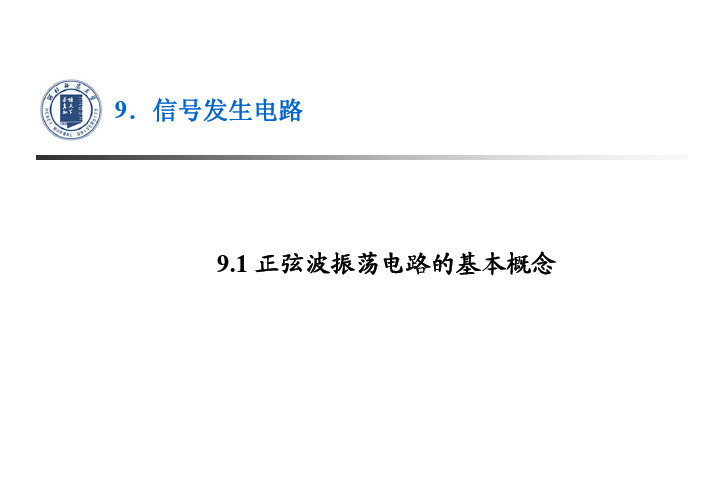

9．信号发生电路
9.1 正弦波振荡电路的基本概念
正弦波振荡电路的基本概念

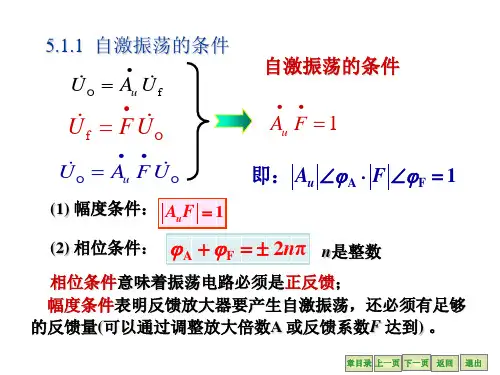

（1）产生正弦波振荡的平衡条件
正反馈条件下的闭环表达式：
当分母时，。

表明时，电路产生了自激振荡。

幅值平衡条件
相位平衡条件（n为整数）
起振条件：
，形成等幅振荡。

反馈网络：引入正反馈，与放大电路共同满足。

正弦波振荡电路的基本概念
（4）正弦波振荡电路的分析方法
①分析电路组成
采取“一看、二查、三找”的方法。

②判断振荡条件
相位平衡条件：“断回路、引输入、看相位”——“瞬时极性法”
幅值平衡条件：求解和，然后判断是否大于1。

③估算振荡频率
振荡频率由相位平衡条件决定，它取决于选频网络的参数。

正弦波振荡电路的起振条件和平衡条件
正弦波振荡电路的起振条件和平衡条件如下：
起振条件：AF＞1 φa＋φf＝2nπ(2) 平衡后满足平衡条件：AF＝1 φa＋φf＝2nπ160、RC正弦波振荡器的结构特点是什么？
根据以上参考文章，可以得出结论：
正弦波振荡电路的起振条件是指当输入电压等于放大器输出电压时，电路必须满足平衡条件。

此时，振荡器进入稳态振荡状态。

要使振荡器开始工作并达到平衡状态，需要满足以下条件：
1. 起振时满足起震条件：AF＞1 φa＋φf＝2nπ(2) 平衡后满足平衡条件：AF＝1 φa＋φf＝2nπ。

其中，A是放大倍数，F是反馈系数，φa是放大器相移，φf是反馈回路相移，n是正整数。

关于“RC正弦波振荡器的结构特点”，可以参考文中所述“结构特点是指与通用运算放大器类似的几个组成部分”，并结合文中附图做进一步的说明和解释。

如有需要可以查询资料进一步获取详细信息。

浅析LC正弦波振荡电路振荡的判断方法LC正弦波振荡电路是一种经典的振荡电路，由一个电感(L)和一个电容(C)组成，通过交流电源提供能量。

LC正弦波振荡电路可以用于产生频率稳定的正弦波信号，因此在通信、测量和控制等领域具有重要的应用价值。

为了确保LC正弦波振荡电路能够正常振荡，需要进行合适的参数选择和判断方法。

首先，我们需要选择合适的电感和电容值。

电感和电容的选择决定了振荡频率和阻尼情况。

振荡频率由以下公式给出：f=1/(2*π*√(L*C))其中f是振荡频率，L是电感的感值，C是电容的容值，π是圆周率。

根据此公式，可以根据需要选择电感和电容的值。

其次，判断振荡电路是否能够开始振荡的方法有两种：一种是直接判断LC振荡电路的初始条件，另一种是通过稳态分析判断。

1.直接判断初始条件：初始条件下，电路处于准静态状态，即没有电流流过电感和电容器。

通过欧姆定律可以得到以下等式：v0=iL*L+q/C=0其中v0是初始电压，iL是电感的初始电流，q是电容的初始电荷。

根据这个等式，可以解得电流和电荷的初始值。

如果能够使电流和电荷都为零，则电路能够开始振荡。

2.稳态分析法：在稳态时，电感和电容上的电压是稳定的，此时电路处于振荡状态。

通过稳态分析可以得到以下两个等式：iL*L+q/C=0vL+vC=0其中，vL是电感上的电压，vC是电容上的电压。

根据这两个等式，可以解出电容和电感上的电压值，如果能够使电压稳定，则电路能够开始振荡。

另外，除了判断电路是否能够振荡，还需要考虑振荡电路的稳定性。

对于稳定的LC振荡电路，振荡频率和阻尼情况都不能受到外界扰动的影响。

通常采用负反馈的方法来提高振荡电路的稳定性，使得电路可以在一定范围内抵抗外部扰动。

在实际应用中，还需要考虑电感和电容的制造精度、温度变化等因素对振荡频率的影响。

此外，还需要注意电流和电压的幅度等参数的选择，以确保电路能够正常工作。

综上所述，判断LC正弦波振荡电路振荡的方法包括直接判断初始条件和稳态分析法。

振荡电路原理及起振的几个条件（转载）2011-06-03 09:25:58| 分类：电子|字号订阅振荡器能够输出某一指定频率的正弦波，因此闭合环路中包含选频网络。

若选频网络由RC元件构成，则该振荡器称为RC振荡器，一般用来产生1赫至几兆赫范围内的低频信号；若选频网络由LC元件组成，则该振荡器称为LC振荡器，一般用来产生几百千赫以上的高频信号。

若在LC振荡电路的选频网络中加入晶振元件，我们则称该电路为石英晶体振荡器，其目的是为了提高输出信号的频率稳定度。

图8.2给出了变压器耦合反馈型LC振荡电路，该电路与图8.1相对应也可分为放大电路和反馈网络两部分。

图中由晶体管T构成放大电路，CB为隔直流电容，由电感L和C构成的单谐振回路是集电极负载，同时也起到选频作用。

反馈网络由L和L2组成的变压器构成。

电感L3的作用是把输出信号耦合下来加到输出负载上。

该电路的反馈电压Uf取自变压器次级L2两端，反馈信号通过由线圈L和L2组成的变压器从集电极反馈到基极。

根据图中标注的同名端，利用瞬时极性法可知：输入信号和反馈信号同接在三极管的基极，且瞬时极性相同，所以为正反馈。

该电路的工作过程：当振荡电路接通电源时，电路中不可避免地存在种扰动。

这种扰动是不规则性的，它包含着很宽的频率成分。

其中绝大部分信号频率与选频网络LC频率不同，仅有某一种信号频率与选频网络LC频率相同。

与选频网络LC频率不同的信号，也就是不符合振荡条件的频率分量迅速衰减直至消失，只有符合振荡条件的频率成分才能通过LC选频网络，通过放大、选频和反馈的多次循环，振荡电压就逐渐增长起来了。

如图8.3中“起振”部分所示，电路产生了增幅振荡。

这就是振荡电路的起振概念。

这里要强调说明的是，我们所讨论的振荡电路不需要外加输入信号，便能自行产生输出信号，但实质上该电路还是有“输入信号”的，该“输入信号”就是接通电源产生的多频率扰动信号中的某一个，而这个信号的频率必须与振荡频率一致。

文氏电桥正弦波振荡电路文氏电桥正弦波振荡电路是一种基于反馈机制的电路，其具有稳定性高、频率精确等特点，被广泛应用于科学研究和工程实践中。

本文将从原理、电路设计、电路参数选择和实验结果等方面介绍文氏电桥正弦波振荡电路。

一、原理文氏电桥正弦波振荡电路的基本原理是利用反馈作用，使电路产生无衰减的振荡输出。

具体而言，电路中的电阻、电容和二极管等元件按一定的组合方式组成文氏电桥，而在桥路两侧则连有放大器，形成反馈回路。

在适当的条件下，电路会自动产生电流变化，进而输出一定频率的正弦波信号。

二、电路设计文氏电桥正弦波振荡电路的电路设计分为数个环节。

首先需要确定电路的振荡频率，然后根据频率选择合适的电容和电阻，进而计算桥路的元件数值。

接下来需要设计合适的反馈放大器电路，以及通过电压稳压电路来为电路提供稳定的电源。

最后将设计好的电路原理图转化为PCB电路板的布局和线路连接。

三、电路参数选择在具体的电路设计中，需要根据实际需要来确定电路元件的数值和参数。

一般而言，电路的振荡频率和输出幅度是最为重要的参数。

对于振荡频率而言，需要选择合适的电容和电阻来计算桥路的RC值。

同时还要考虑到放大器的增益和回路的稳定条件等问题。

对于输出幅度而言，则需要控制放大器的放大倍数和主反馈路径的电阻值等参数。

四、实验结果实验结果表明，文氏电桥正弦波振荡电路能够稳定产生一定频率的正弦波输出。

同时对于不同频率和不同电路参数的组合，电路的输出特性也不同。

实验中还可以通过调整电路参数和反馈路径来调制输出信号的相位和形状。

综合而言，文氏电桥正弦波振荡电路是一种基于反馈机制和RC 元件的电路，具有很多优良的特性。

在实际应用中，可以根据具体需求和实验条件进行合适的修改和调整，以产生更加稳定、精确和可控的信号输出。
