RC正弦波振荡电路图文分析原理

RC正弦波振荡电路1. 技术指标1.1 初始条件直流可调稳压电源一台、万用表一块、面包板一块、元器件若干、剪刀、镊子等必备工具设计、组装、调试RC正弦波振荡电路电路，使其能产生幅度稳定的低频振荡。

1.2 技术要求设计、组装、调试RC正弦波振荡电路电路，使其能产生幅度稳定的低频振荡2. 设计方案及其比较2.1 方案一RC文氏电桥振荡器：电路结构：放大电路，选频网络，正反馈网络和稳幅环节四个部分。

电路如图A所示：图A RC文氏电桥振荡器原理图1电路中噪声的电磁干扰就是信号来源，不过此频率信号非常微弱。

这就要求振荡器在起振时做增幅振荡，既起振条件是|AF|>1。

放大电路保证电路能够有从起振到动态平衡的过程，使电路获得一定幅值的输出量，本设计采用通用集成运放电路。

选频网络兼正反馈网络RC串并联网络使电路产生单一的频率振荡，本设计要求产生500Hz的正弦波，采用RC串并联选频网络，中心频率f0=500 Hz，ω=1/RC,则f0=1/2πRC，故选取C=0.2uF,故R=1.6K另外还增加了R1和RF负反馈网络，合理的选择R1和RF可以保证环路增益大于一。

电压放大倍数A=1+(RF/R1), 因为产生振荡的最小电压放大倍数为3，所以RF>=2R1，通过仿真，我选择R1=5K,RF=20K的滑动电阻。

一开始波形失真很严重，当调到35%，就是大约7K时，出现失真很小的正弦波，测得周期为2.16ms，频率F=1000/2.16=463KH,误差较小，基本符合要求。

仿真波形如下图B所示图B RC文氏电桥振荡器仿真波形图2作用是使输出信号的幅值稳定，本实验采用双向并联二极管作为稳幅电路。

利用电流增大时二极管动态电阻减小，电流减小时二极管动态电阻增大的特点，加入非线性环节，从而使输出电压稳定。

2.2 方案二RC移相振荡器电路结构电：由反向输入比例放大器，电压跟随器，和三节RC相移网络组成。

电路如图C所示：图C RC移相振荡器原理图电路原理：放大电路的相移为-180度，利用电压跟随器的阻抗变换作用减小放大电路输入电阻R1对RC相移网络的影响。

RC正弦波振荡电路工作原理及案例分析
工作原理：
1.当电路通电时，运放的输出为零，电容C充电通过电阻R。

电荷通
过电容器和电阻器的匝线，使负电荷集中在负端子，正电荷集中在正端子。

2.当电容器电荷积累到一定程度时，电压开始在电容器上积累。

3.这时，电容器上的电压开始向运放的反馈电路输出，导致运放开始
放大并输出一个正弦波振荡信号。

4.当输出电压经过电容衰减后，电容开始放电，电压开始下降直到为零。

5.在电容放电的过程中，运放输出变为负值，反馈电路也发生变化，
导致运放开始放大反向信号，输出一个负幅度的振荡信号。

6.重复以上过程，可以产生一个稳定的正弦波振荡信号。

案例分析：
假设我们需要设计一个频率为1kHz的正弦波振荡电路，我们可以选
择适当的电容和电阻数值来实现这个要求。

1.选择电容C和电阻R的数值为：C=1μF，R=1kΩ。

2.计算振荡频率：f=1/(2πRC)=1/(2π*1kΩ*1μF)≈1kHz。

3.搭建电路并接入运放，通过对电容和电阻的数值进行调整，可以调
节输出的正弦波振荡频率和幅度。

4.测量输出波形，可以通过示波器来观察振荡信号的频率和幅度是否
符合设计要求。

通过以上案例分析，我们可以看到RC正弦波振荡电路的设计方法和
工作原理。

通过调节电容和电阻的数值，可以实现不同频率和幅度的正弦
波信号输出。

这种电路在信号发生器、音频放大器等领域有着广泛的应用。

RC正弦波振荡器一、实训目的1、掌握RC桥式正弦波振荡器的电路构成及工作原理；2、熟悉正弦波振荡器的调整、测试方法；3、观察参数对振荡频率的影响，学习振荡频率的测试方法；4、熟悉RC正弦波振荡器故障的分析和处理。

二、实训所需挂件及附件序号型号备注1 PMT01电源控制屏该控制屏包含“液晶显示屏”等模块2 PMT-60电子技术实训电源组件该挂件包含“电源及信号源”等模块3 PMT-61电子技术实训组件（一）该挂件包含“RC正弦波振荡器”等模块4 双踪示波器自备三、实训原理RC正弦波振荡器的原理图如下图2-5所示；图2-5 RC桥式正弦波振荡器RC桥式正弦波振荡器又称为文氏桥振荡器，电路由同相放大器和具有选频作用的RC串并联正反馈网络两部分组成，即放大电路A V和选频网络F V。

A V为由集成运放LF353组成的同相放大电路，①脚输出频率为f0的信号通过RC串并联反馈到放大器的输入端③脚。

因为RC选频网络的反馈系数F=1/3，因此，只要使放大器的放大倍数Auf=3，就能满足振幅平衡条件；由于同相放大器的输入信号与输出信号的相位差为00，RC串并联选频网络对于频率为f0信号的相移也为00，所以信号的总相移满足相位平衡条件，属正反馈。

因此，电路对信号中频率为f0的分量能够产生自激振荡，而其他的频率分量由于选频网络的作用，反馈电压低，相位不为零，则不产生自激振荡。

在实用的RC桥式振荡器电路中，反馈电阻Rf（相当于图2-5中的RP2）常采用具有负温度系数的热敏电阻以便顺利起振，当振荡器的输出幅度增大时，流过Rf 的电流增强，随热敏电阻的温度上升其电阻变小，使放大器的增益下降，这将自动调节振荡输出信号趋于稳定。

RC桥式振荡器电路的振荡频率取决于RC选频回路的R1、C1、RP1、C2参数，通常情况下，R1=RP1=R 、C1=C2=C ，振荡频率为)2/(10RC f π=四、实训方法1、用万用表监测使RP1=R1=10K ，用导线从PMT-60挂件上将±15V 电源接到PMT-61挂件的“RC 桥式振荡器”模块的±15V 输入端。

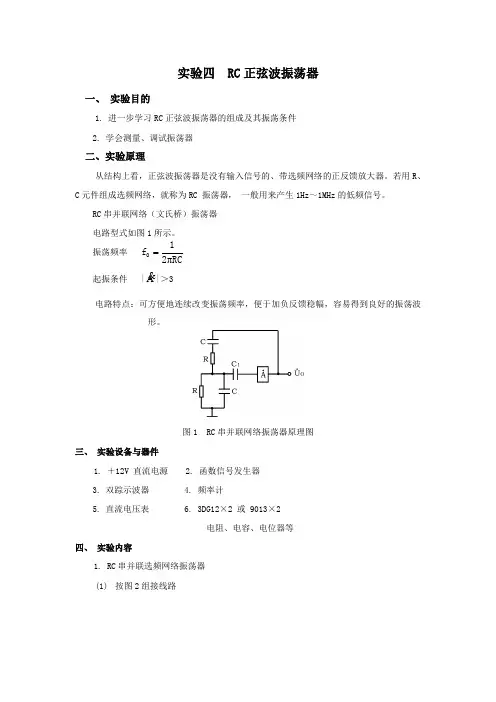

实验四 RC 正弦波振荡器一、 实验目的1. 进一步学习RC 正弦波振荡器的组成及其振荡条件2. 学会测量、调试振荡器二、实验原理从结构上看，正弦波振荡器是没有输入信号的、带选频网络的正反馈放大器。

若用R 、C 元件组成选频网络，就称为RC 振荡器， 一般用来产生1Hz ～1MHz 的低频信号。

RC 串并联网络（文氏桥）振荡器电路型式如图1所示。

振荡频率 RC21f O π 起振条件 |A|＞3 电路特点：可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

图1 RC 串并联网络振荡器原理图三、 实验设备与器件1. ＋12V 直流电源2. 函数信号发生器3. 双踪示波器4. 频率计5. 直流电压表6. 3DG12×2 或 9013×2电阻、电容、电位器等四、 实验内容1. RC 串并联选频网络振荡器(1) 按图2组接线路图2 RC串并联选频网络振荡器将电位器Rw顺时针方向旋到底，接入+12V电源和地，不接RC串并联网络(即A点和B 点不连接)，测量放大器静态工作点，将数据填入表1。

表1 放大器静态工作点数据记录给放大器一个频率为2kHz、幅度为0.5V的正弦输入ui, 即从B点接入到信号发生器，用示波器分别测量Ui和Uo的值，求出放大器的电压放大倍数，填入表2。

表2 放大器电压放大倍数数据记录(2) 接通RC串并联网络，并使电路起振，用示波器观测输出电压u O波形，调节Rw使获得满意的正弦信号，记录波形及其参数填入表3(可允许少量失真以维持波形稳定)。

表3 起振波形数据记录(3) 测量振荡频率，并与计算值进行比较。

数据填入表4。

表4 起振波形振荡频率数据记录(4) RC 串并联网络幅频特性的观察将RC 串并联网络与放大器断开，用函数信号发生器的正弦信号注入RC 串并联网络，保持输入信号的幅度不变（约3V ），频率由低到高变化，RC 串并联网络输出幅值将随之变化，当信号源达某一频率时，RC 串并联网络的输出将达最大值（约1V 左右）。

最简单的rc振荡电路图不需要外加信号就能自动地把直流电能转换成具有一定振幅和一定频率的交流信号的电路就称为振荡电路或振荡器。

这种现象也叫做自激振荡。

或者说，能够产生交流信号的电路就叫做振荡电路。

一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。

放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。

正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。

选频网络则只允许某个特定频率f0能通过，使振荡器产生单一频率的输出。

振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压uf和输入电压Ui要相等，这是振幅平衡条件。

二是uf和ui必须相位相同，这是相位平衡条件，也就是说必须保证是正反馈。

一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。

振荡器按振荡频率的高低可分成超低频（20赫以下）、低频（20赫～200千赫）、高频（200千赫～30兆赫）和超高频（10兆赫～350兆赫）等几种。

按振荡波形可分成正弦波振荡和非正弦波振荡两类。

正弦波振荡器按照选频网络所用的元件可以分成LC振荡器、RC 振荡器和石英晶体振荡器三种。

石英晶体振荡器有很高的频率稳定度，只在要求很高的场合使用。

在一般家用电器中，大量使用着各种LC振荡器和RC振荡器。

LC 振荡器LC振荡器的选频网络是LC谐振电路。

它们的振荡频率都比较高，常见电路有3种。

（1）变压器反馈LC振荡电路图1（a）是变压器反馈LC振荡电路。

晶体管VT是共发射极放大器。

变压器T的初级是起选频作用的LC谐振电路，变压器T的次级向放大器输入提供正反馈信号。

接通电源时，LC回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率f0相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级L1、L2的耦合又送回到晶体管V的基极。

从图1（b）看到，只要接法没有错误，这个反馈信号电压是和输入信号电压相位相同的，也就是说，它是正反馈。

第1篇遗嘱公证房产尊敬的公证员：我，XXX，男/女，身份证号码：XXXXXXXXXXXXXXXXXXX，现年XX岁，住址：XXXXXXXXXXXXXXXXXXX。

鉴于我目前身体状况良好，精神状态清醒，为确保我身后家产得到妥善处理，现将我的房产进行遗嘱公证，特此立遗嘱如下：一、遗嘱内容1. 我名下位于XXXXXXXXXXXXXXXXXXX的房产（房产证号：XXXXXXXXXXXXXXXXXXX，以下简称“该房产”），位于XXXXXXXXXXXXXXXXXXX，建筑面积为XXXXXXXX平方米，房款总价为XXXXXXXXXXX元。

2. 我将该房产的全部产权无偿赠予我的儿子/女儿XXX（身份证号码：XXXXXXXXXXXXXXXXXXX，以下简称“继承人”）。

3. 遗嘱生效后，继承人应承担以下义务：（1）妥善保管该房产，确保房产安全，不得擅自处分。

（2）依法纳税，承担房产产生的各项费用。

（3）不得侵犯其他共同继承人的合法权益。

二、遗嘱效力1. 本遗嘱自公证之日起生效。

2. 如有特殊情况，需变更或撤销本遗嘱，应另行公证。

3. 本遗嘱一式三份，其中一份由继承人保管，一份由公证处存档，一份由我本人保留。

三、遗嘱见证人1. 鉴于我目前身体状况良好，精神状态清醒，无需见证人。

2. 如有特殊情况，需见证人，应另行公证。

四、其他事项1. 本遗嘱内容真实、合法，不存在欺诈、胁迫等情形。

2. 我在立遗嘱过程中，未受到任何单位、个人或组织的干涉。

3. 本遗嘱经公证处公证后，具有法律效力。

特此立遗嘱。

立遗嘱人：XXX公证日期：XXXX年XX月XX日公证员：XXXXXXXXXXXXXXXXXXX公证处：XXXXXXXXXXXXXXXXXXX附件：1. 房产证复印件2. 身份证复印件3. 遗嘱书原件以上遗嘱公证房产范文仅供参考，具体内容请根据个人实际情况进行调整。

在立遗嘱过程中，请务必遵守国家法律法规，确保遗嘱的真实性、合法性和有效性。

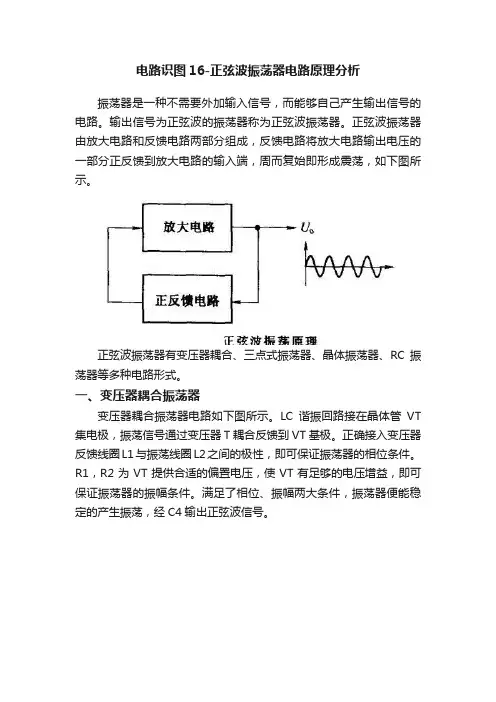

电路识图16-正弦波振荡器电路原理分析振荡器是一种不需要外加输入信号，而能够自己产生输出信号的电路。
