芯片制造的工艺流程一、前言芯片是现代电子技术的基石，其制造过程非常复杂，需要经过多个工序才能完成。

本文将详细介绍芯片制造的工艺流程。

二、晶圆制备1.硅晶圆生产首先，需要通过化学反应将硅材料转化为单晶硅。

随后，将单晶硅材料切割成薄片，并进行抛光处理。

最后，将这些薄片加工成具有特定直径和厚度的硅晶圆。

2.掩膜制备掩膜是用于芯片制造中进行光刻的重要工具。

其制备需要使用光刻机和特定的化学药品。

三、光刻和蚀刻1.光刻在该步骤中，使用掩膜对硅晶圆进行曝光处理。

曝光后，在显影液中进行显影处理，以去除未曝光部分的光阻层。

2.蚀刻在完成光刻之后，需要对芯片表面进行蚀刻处理。

这个步骤可以通过湿法或干法两种方式完成。

四、沉积和清洗1.沉积在沉积过程中，需要将金属或半导体材料沉积到芯片表面。

这个过程可以通过物理气相沉积或化学气相沉积完成。

2.清洗在完成沉积之后，需要对芯片表面进行清洗处理，以去除残留的化学物质和污染物。

五、电子束曝光和离子注入1.电子束曝光在电子束曝光中，使用电子枪将高能电子束照射到芯片表面。

这个过程可以用于制造非常小的芯片元件。

2.离子注入在离子注入过程中，使用加速器将离子注入到芯片表面。

这个过程可以用于调整芯片元件的电性能。

六、封装和测试1.封装在完成以上所有步骤之后，需要将芯片封装起来以保护其内部结构。

这个步骤可以通过塑料封装或金属封装等方式完成。

2.测试在完成封装之后，需要对芯片进行测试以确保其性能符合要求。

这个步骤可以通过多种测试方法进行。

七、总结以上就是芯片制造的工艺流程。

虽然每个步骤都非常复杂，但是这些步骤的完成对于现代电子技术的发展非常重要。

3.集成电路芯片制造的基本工艺流程
1.制作晶圆。

使用晶圆切片机将硅晶棒切割出所需厚度的晶圆。

2.晶圆涂膜。

在晶圆表面涂上光阻薄膜，该薄膜能提升晶圆的抗氧化以及耐温能力。

3.晶圆光刻显影、蚀刻。

使用紫外光通过光罩和凸透镜后照射到晶圆涂膜上，使其软化，然后使用溶剂将其溶解冲走，使薄膜下的硅暴露出来。

4.离子注入。

使用刻蚀机在裸露出的硅上刻蚀出N阱和P阱，并注入离子，形成PN结（逻辑闸门）；然后通过化学和物理气象沉淀做出上层金属连接电路。

5.晶圆测试。

经过上面的几道工艺之后，晶圆上会形成一个个格状的晶粒。

通过针测的方式对每个晶粒进行电气特性检测。

6.封装。

将制造完成的晶圆固定，绑定引脚，然后根据用户的应用习惯、应用环境、市场形式等外在因素采用各种不同的封装形式；同种芯片内核可以有不同的封装形式。

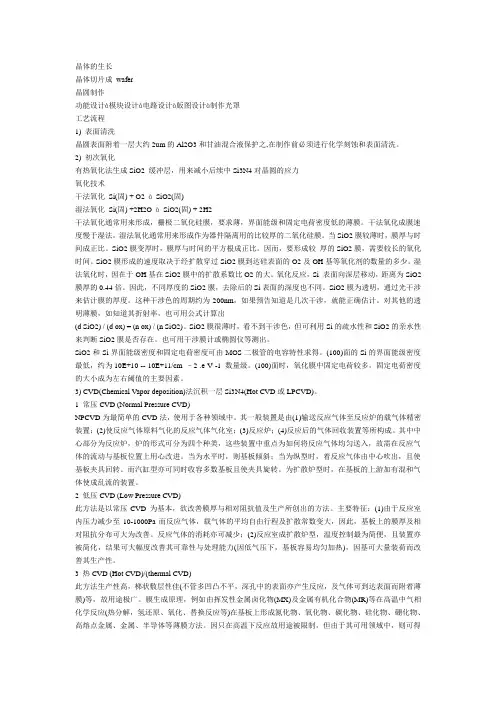

晶体的生长晶体切片成wafer晶圆制作功能设计à模块设计à电路设计à版图设计à制作光罩工艺流程1) 表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。

2) 初次氧化有热氧化法生成SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力氧化技术干法氧化Si(固) + O2 àSiO2(固)湿法氧化Si(固) +2H2O àSiO2(固) + 2H2干法氧化通常用来形成，栅极二氧化硅膜，要求薄，界面能级和固定电荷密度低的薄膜。

干法氧化成膜速度慢于湿法。

湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。

当SiO2膜较薄时，膜厚与时间成正比。

SiO2膜变厚时，膜厚与时间的平方根成正比。

因而，要形成较厚的SiO2膜，需要较长的氧化时间。

SiO2膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的O2及OH基等氧化剂的数量的多少。

湿法氧化时，因在于OH基在SiO2膜中的扩散系数比O2的大。

氧化反应，Si 表面向深层移动，距离为SiO2膜厚的0.44倍。

因此，不同厚度的SiO2膜，去除后的Si表面的深度也不同。

SiO2膜为透明，通过光干涉来估计膜的厚度。

这种干涉色的周期约为200nm，如果预告知道是几次干涉，就能正确估计。

对其他的透明薄膜，如知道其折射率，也可用公式计算出(d SiO2) / (d ox) = (n ox) / (n SiO2)。

SiO2膜很薄时，看不到干涉色，但可利用Si的疏水性和SiO2的亲水性来判断SiO2膜是否存在。

也可用干涉膜计或椭圆仪等测出。

SiO2和Si界面能级密度和固定电荷密度可由MOS二极管的电容特性求得。

(100)面的Si的界面能级密度最低，约为10E+10 -- 10E+11/cm –2 .e V -1 数量级。

(100)面时，氧化膜中固定电荷较多，固定电荷密度的大小成为左右阈值的主要因素。

详解半导体的光刻工艺全过程光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。

决定光刻胶涂胶厚度的关键参数：光刻胶的黏度（Viscosity），黏度越低，光刻胶的厚度越薄；旋转速度，速度越快，厚度越薄；影响光刻胶厚度均运性的参数：旋转加速度，加速越快越均匀；与旋转加速的时间点有关。

一般旋涂光刻胶的厚度与曝光的光源波长有关（因为不同级别的曝光波长对应不同的光刻胶种类和分辨率）：I-line最厚，约0.7～3μm；KrF的厚度约0.4～0.9μm；ArF的厚度约0.2～0.5μm。

4、软烘（Soft Baking）方法：真空热板，85～120℃,30～60秒；目的：除去溶剂（4～7%）；增强黏附性；释放光刻胶膜内的应力；防止光刻胶玷污设备；边缘光刻胶的去除（EBR，Edge Bead Removal）。

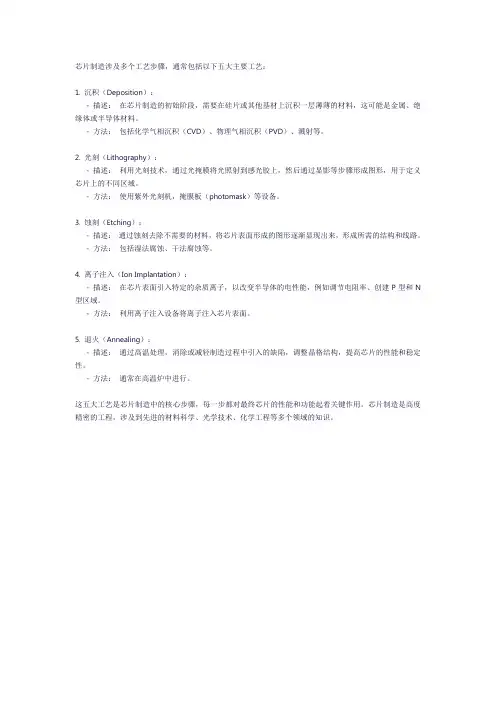

芯片制造涉及多个工艺步骤，通常包括以下五大主要工艺：
1. 沉积（Deposition）：
- 描述：在芯片制造的初始阶段，需要在硅片或其他基材上沉积一层薄薄的材料，这可能是金属、绝缘体或半导体材料。

- 方法：包括化学气相沉积（CVD）、物理气相沉积（PVD）、溅射等。

2. 光刻（Lithography）：
- 描述：利用光刻技术，通过光掩膜将光照射到感光胶上，然后通过显影等步骤形成图形，用于定义芯片上的不同区域。

- 方法：使用紫外光刻机，掩膜板（photomask）等设备。

3. 蚀刻（Etching）：
- 描述：通过蚀刻去除不需要的材料，将芯片表面形成的图形逐渐显现出来，形成所需的结构和线路。

- 方法：包括湿法腐蚀、干法腐蚀等。

4. 离子注入（Ion Implantation）：
- 描述：在芯片表面引入特定的杂质离子，以改变半导体的电性能，例如调节电阻率、创建P型和N 型区域。

- 方法：利用离子注入设备将离子注入芯片表面。

5. 退火（Annealing）：
- 描述：通过高温处理，消除或减轻制造过程中引入的缺陷，调整晶格结构，提高芯片的性能和稳定性。

- 方法：通常在高温炉中进行。

这五大工艺是芯片制造中的核心步骤，每一步都对最终芯片的性能和功能起着关键作用。

芯片制造是高度精密的工程，涉及到先进的材料科学、光学技术、化学工程等多个领域的知识。

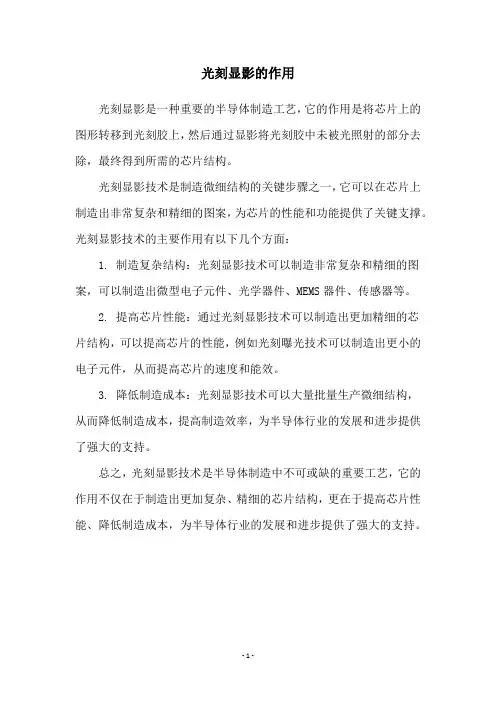

光刻显影的作用
光刻显影是一种重要的半导体制造工艺，它的作用是将芯片上的图形转移到光刻胶上，然后通过显影将光刻胶中未被光照射的部分去除，最终得到所需的芯片结构。

光刻显影技术是制造微细结构的关键步骤之一，它可以在芯片上制造出非常复杂和精细的图案，为芯片的性能和功能提供了关键支撑。

光刻显影技术的主要作用有以下几个方面：
1. 制造复杂结构：光刻显影技术可以制造非常复杂和精细的图案，可以制造出微型电子元件、光学器件、MEMS器件、传感器等。

2. 提高芯片性能：通过光刻显影技术可以制造出更加精细的芯
片结构，可以提高芯片的性能，例如光刻曝光技术可以制造出更小的电子元件，从而提高芯片的速度和能效。

3. 降低制造成本：光刻显影技术可以大量批量生产微细结构，
从而降低制造成本，提高制造效率，为半导体行业的发展和进步提供了强大的支持。

总之，光刻显影技术是半导体制造中不可或缺的重要工艺，它的作用不仅在于制造出更加复杂、精细的芯片结构，更在于提高芯片性能、降低制造成本，为半导体行业的发展和进步提供了强大的支持。

- 1 -。

半导体八大工艺名称1. 硅晶圆制备工艺硅晶圆制备是半导体制造过程的第一步，也是最为关键的一步。

它是指将高纯度的硅材料通过一系列的工艺步骤转化为薄而平整的硅晶圆。

硅晶圆制备工艺主要包括以下几个步骤：(1) 单晶生长单晶生长是将高纯度的硅材料通过熔融和凝固的过程，使其在特定的条件下形成单晶结构。

常用的单晶生长方法包括Czochralski法和区熔法。

(2) 切割切割是将生长好的硅单晶材料切割成薄片的过程。

常用的切割方法是采用金刚石刀片进行切割。

(3) 研磨和抛光研磨和抛光是将切割好的硅片进行表面处理，使其变得平整光滑的过程。

研磨通常使用研磨机进行，而抛光则使用化学机械抛光（CMP）工艺。

(4) 清洗清洗是将研磨和抛光后的硅片进行清洁处理，去除表面的污染物和杂质。

清洗过程通常采用酸洗和溶剂清洗的方法。

2. 光刻工艺光刻工艺是半导体制造中的一项关键工艺，用于将设计好的电路图案转移到硅晶圆上。

光刻工艺主要包括以下几个步骤：(1) 涂覆光刻胶涂覆光刻胶是将光刻胶涂覆在硅晶圆表面的过程。

光刻胶是一种敏感于紫外光的物质，可以通过紫外光的照射来改变其化学性质。

(2) 曝光曝光是将硅晶圆上的光刻胶通过光刻机上的光源进行照射，使其在特定区域发生化学反应。

曝光过程需要使用掩模板来控制光刻胶的曝光区域。

(3) 显影显影是将曝光后的光刻胶进行处理，使其在曝光区域发生溶解或固化的过程。

显影过程通常使用显影液进行。

(4) 清洗清洗是将显影后的硅晶圆进行清洁处理，去除残留的光刻胶和显影液。

3. 离子注入工艺离子注入工艺是将特定的离子注入到硅晶圆中，以改变其电学性质的过程。

离子注入工艺主要包括以下几个步骤：(1) 选择离子种类和能量选择合适的离子种类和能量是离子注入工艺的第一步。

不同的离子种类和能量可以改变硅晶圆的导电性质。

(2) 离子注入离子注入是将选择好的离子通过离子注入机进行注入的过程。

离子注入机通过加速器将离子加速到一定的能量，并将其注入到硅晶圆中。

微流控芯片制作的工艺微流控芯片制作工艺微流控芯片是一种在微米尺度下操作液体的芯片，它具有高度集成化和高效性能的优点，广泛应用于生物医学、化学分析、环境监测等领域。

在微流控芯片的制作过程中，需要经过一系列工艺步骤，以实现精确的控制和操控微小液滴的目的。

微流控芯片的制作一般采用光刻技术。

这是一种利用光敏胶的特性进行图形转移的工艺。

具体步骤包括：在硅片上涂覆光敏胶层，然后将光掩模放置在胶层上，通过紫外光照射，使得胶层在光掩模的掩盖区域发生化学反应，形成图案。

接着，通过显影和清洗等步骤，将未曝光的胶层去除，得到所需的芯片结构。

微流控芯片的制作还需要进行湿法腐蚀。

湿法腐蚀是指通过将芯片浸泡在酸性或碱性溶液中，使得芯片表面的某些区域被溶解掉，从而形成所需的微通道结构。

湿法腐蚀的工艺参数要根据具体的芯片设计需求进行选择，包括溶液的浓度、温度和腐蚀时间等。

然后，微流控芯片的制作还需要进行胶粘剂的加工。

胶粘剂主要用于将芯片与其它器件进行粘接，以实现整体的封装和固定。

胶粘剂的选择要考虑其对微流控芯片和液体样品的相容性，以及粘接的强度和稳定性等因素。

微流控芯片的制作还需要进行微通道的封闭。

微通道封闭是指使用合适的材料对芯片上的微通道进行封堵，以避免液体泄漏和交叉污染。

常用的封闭材料有PDMS（聚二甲基硅氧烷）和热熔胶等。

封闭材料的选择要考虑其与芯片材料的相容性、封堵效果和操作的方便性等。

微流控芯片的制作还需要进行芯片测试和封装。

测试是指对制作好的芯片进行性能评估和功能验证，以确保其达到设计要求。

封装是指将芯片封装在适当的载体上，以方便连接和使用。

常用的封装方式有贴片封装和薄膜封装等。

微流控芯片的制作工艺包括光刻、湿法腐蚀、胶粘剂加工、微通道封闭、芯片测试和封装等步骤。

这些工艺步骤的精确控制和操作能力对于制作高质量的微流控芯片至关重要。

随着微纳制造技术的不断发展，微流控芯片的制作工艺也将不断完善和创新，为微流控技术的应用提供更多可能性。

光刻和刻蚀工艺流程第一步：光刻掩膜准备光刻工艺的第一步是制备掩膜。

掩膜是一种类似于胶片的薄膜，上面有制作好的电路图形。

通常，光刻掩膜由专门的光刻工艺工程师根据电路图形设计，并通过专业软件生成掩膜图形。

之后将掩膜图形转移到掩膜胶片上。

第二步：光刻胶涂覆接下来，在待加工的硅片表面涂覆一层光刻胶。

光刻胶是一种特殊的光敏物质，具有对紫外光敏感的特性。

使用旋涂机将光刻胶均匀涂覆在硅片上。

第三步：软烘烤硅片上涂覆好光刻胶之后，需要进行软烘烤步骤。

软烘烤的作用是去除光刻胶中的溶剂以及帮助光刻胶更好地附着在硅片表面上。

软烘烤的温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第四步：曝光曝光是光刻工艺的关键步骤。

在曝光台上，将掩膜和被涂覆光刻胶的硅片对准，并通过紫外光照射。

光刻胶中被曝光的部分会发生化学变化，形成光刻胶的图形。

第五步：后烘烤曝光之后，需要进行后烘烤。

烘烤的目的是加强光刻胶的图形，使其更稳定并提高精度。

烘烤温度和时间根据不同的光刻胶种类和工艺要求进行调节。

第六步：显影显影是将光刻胶中未曝光的部分溶解掉的步骤。

将硅片浸入特定的显影液中，显影液会将光刻胶中溶解掉的部分清除掉，形成具有电路图形的光刻胶。

第七步：刻蚀刻蚀是将未被光刻胶保护的硅片表面精确地去除掉部分的步骤，以形成电路图形。

刻蚀液根据硅片的材料和刻蚀目标而确定。

将硅片浸入刻蚀液中，刻蚀液会剥离掉没有光刻胶保护的硅片表面，形成光刻胶的图形。

第八步：去光刻胶刻蚀完成后，需要将光刻胶从硅片上去除。

通常使用酸性或碱性溶液将光刻胶溶解掉。

去光刻胶后，就得到了具有电路图形的硅片。

以上就是光刻和刻蚀的工艺流程。

光刻和刻蚀工艺对于微电子芯片的制造至关重要，能够提供精确的电路图形，是制造集成电路的基础步骤。

随着技术的不断发展，光刻和刻蚀工艺也在不断改进，以满足高集成度和高性能的微电子芯片的制造需求。

量子芯片的制备方法与工艺流程量子芯片被认为是未来计算和通信技术的重要驱动力之一。

它基于量子力学原理，利用量子比特的叠加和纠缠态，实现高效的并行计算和隐私保护。

为了制备高质量的量子芯片，科学家们进行了大量的研究，探索了多种制备方法和工艺流程。

本文将介绍几种常见的量子芯片制备方法和工艺流程，并讨论它们的特点和应用。

一、原子层沉积法(ALD)原子层沉积法(ALD)是一种制备量子芯片的常见方法。

它通过在衬底表面逐层沉积单原子或多原子层薄膜，实现对材料性质的精确控制。

ALD具有高度均匀性和优异的膜层质量，使其在制备量子芯片中得到广泛应用。

ALD的工艺流程通常包括以下几个步骤：1. 衬底准备：将衬底进行表面处理，去除杂质和污染物，使其达到适合ALD 沉积的表面状态。

2. 前体气体进入：将一个前体分子引入反应室，其分子与衬底表面发生反应生成一个单原子或多原子层的薄膜。

3. 反应室清洗：对反应室进行清洗，以确保下一个前体分子的纯净进入。

4. 另一个前体气体进入：重复步骤2和3，直到达到所需的层数。

5. 后处理：进一步处理沉积膜层，例如退火、离子注入等，以改善其性能。

ALD制备量子芯片的优点在于它可以达到原子级别的控制，薄膜厚度和成分的控制精度高，适用于多种材料。

二、分子束外延法(MBE)分子束外延法(MBE)是另一种常用的量子芯片制备方法。

它通过分子束的热蒸发来沉积单原子或多原子层的薄膜。

MBE制备的量子芯片具有高度纯净性、可控性和晶体质量，被广泛用于制备高效的量子比特。

MBE的工艺流程通常包括以下几个步骤：1. 高真空建立：在一个高真空环境下建立实验室，以消除杂质的干扰。

2. 衬底热清洗：将衬底放入高温环境中，去除表面杂质。

3. 衬底预处理：对衬底进行表面处理，以提高薄膜的结晶质量。

4. 分子束沉积：利用热蒸发的方法将分子束瞄准到衬底上，在表面逐层沉积单原子或多原子层薄膜。

5. 后处理：对沉积膜层进行退火、氧化等处理，以进一步改善其质量和性能。

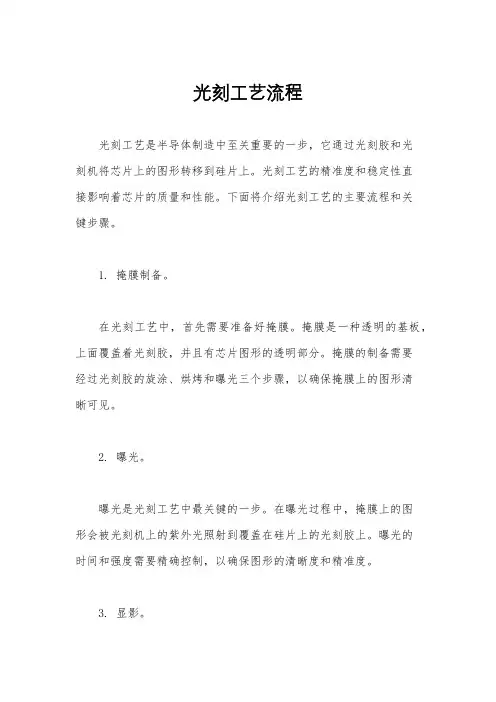

光刻工艺流程光刻工艺是半导体制造中至关重要的一步，它通过光刻胶和光刻机将芯片上的图形转移到硅片上。

光刻工艺的精准度和稳定性直接影响着芯片的质量和性能。

下面将介绍光刻工艺的主要流程和关键步骤。

1. 掩膜制备。

在光刻工艺中，首先需要准备好掩膜。

掩膜是一种透明的基板，上面覆盖着光刻胶，并且有芯片图形的透明部分。

掩膜的制备需要经过光刻胶的旋涂、烘烤和曝光三个步骤，以确保掩膜上的图形清晰可见。

2. 曝光。

曝光是光刻工艺中最关键的一步。

在曝光过程中，掩膜上的图形会被光刻机上的紫外光照射到覆盖在硅片上的光刻胶上。

曝光的时间和强度需要精确控制，以确保图形的清晰度和精准度。

3. 显影。

曝光后，需要将硅片放入显影液中进行显影。

显影液会溶解掉光刻胶中未曝光部分的部分，从而在硅片上形成所需的图形。

显影时间的控制非常重要，它直接影响着图形的精准度和清晰度。

4. 清洗。

经过显影后，硅片需要进行清洗。

清洗的目的是去除掉显影液残留在硅片上的化学物质，以及光刻胶的残留物。

清洗后的硅片表面应该干净无尘，确保后续工艺的顺利进行。

5. 检测。

最后，经过光刻工艺的硅片需要进行检测。

检测的主要目的是确认图形的精准度和清晰度是否符合要求。

只有通过检测的硅片才能进入下一步的工艺流程，否则需要进行修正或者重新进行光刻工艺。

光刻工艺流程是半导体制造中不可或缺的一部分，它直接影响着芯片的性能和质量。

通过精确控制每一个步骤，可以确保光刻工艺的稳定性和可靠性。

希望本文对光刻工艺流程有所帮助，谢谢阅读。

蚀刻曝光显影工艺蚀刻曝光显影工艺是半导体制造过程中的一项重要技术，用于制作芯片电路上的图案。

这项工艺涵盖了蚀刻、曝光和显影三个主要步骤，通过这些步骤的精确控制，可以制作出高精度的芯片电路。

蚀刻是蚀刻曝光显影工艺的第一步，它的主要作用是将某些区域暴露在酸性溶液中，使其被腐蚀掉，从而形成所需的图案。

在蚀刻之前，需要经过一系列准备工作。

首先，要对基片进行清洁处理，去除表面的杂质，以便与光刻胶更好地附着。

然后，将光刻胶涂布在基片上，并经过烘烤使其形成均匀的薄膜。

接下来，使用光刻机器对光刻胶进行曝光，使得光刻胶在特定区域变得易溶于显影溶液，为后续的蚀刻做好准备。

曝光是蚀刻曝光显影工艺的第二步，它的主要作用是通过光的照射，将图案的信息转移到光刻胶上。

在曝光之前，需要通过掩膜制作将光投射到特定位置上。

掩膜是一种光学透明材料，上面有图案的精细图形。

光刻机器会将光照射到掩膜上，然后通过透射，将图案的信息转移到光刻胶上。

曝光的时间和强度要经过精确控制，以保证图案的准确性与一致性。

显影是蚀刻曝光显影工艺的第三步，它的主要作用是将光刻胶中被曝光过的区域溶解掉，暴露出基片表面。

显影过程使用显影剂，其能够溶解光刻胶中的显影剂易溶区域，从而暴露出基片表面。

显影剂的选择要根据光刻胶的特性来确定，确保显影效果的良好和图案的清晰度。

显影时间也需要精确控制，以避免对光刻胶未曝光区域的影响。

在蚀刻曝光显影工艺中，各个步骤的精确控制对芯片电路的质量和性能至关重要。

蚀刻的时间和浓度要根据需要蚀刻的材料和蚀刻深度来确定。

曝光的时间和强度要根据光刻胶的特性和图案的要求来确定。

显影的时间和显影剂的浓度要根据光刻胶的特性和显影效果要求来确定。

只有通过对这些参数的准确控制，才能制作出质量和性能优良的芯片电路。

总之，蚀刻曝光显影工艺是半导体制造过程中不可或缺的一环。

通过对蚀刻、曝光和显影这三个主要步骤的精确控制，可以制作出高精度的芯片电路。

蚀刻曝光显影工艺的准确性和稳定性对芯片电路的质量和性能至关重要，因此在制造过程中需要严格控制每个步骤的参数，以达到最佳的制程效果。

cmp工艺原理CMP工艺原理CMP（Chemical Mechanical Polishing）工艺是一种通过化学和机械作用来进行材料的平坦化处理的技术。

它主要用于半导体制造中，特别是芯片制造过程中的平坦化工艺。

本文将介绍CMP工艺的原理和应用。

一、CMP工艺的原理CMP工艺的原理可以简单地概括为：在一定的压力下，通过在材料表面施加化学和机械作用，使材料表面达到平坦化的效果。

1. 机械作用：CMP工艺中最重要的机械作用是研磨。

研磨是通过在材料表面施加力，并使用研磨颗粒来去除表面的不平坦部分。

研磨颗粒可以是硅胶、氧化铝等，其硬度较高，能够有效地研磨材料表面。

2. 化学作用：在CMP过程中，还需要添加化学溶液来辅助研磨。

这些化学溶液可以改变材料表面的化学性质，使其更容易被研磨颗粒去除。

同时，化学溶液还可以控制CMP过程中的化学反应速率，从而实现更精确的控制。

3. 压力控制：在CMP过程中，适当的压力是非常重要的。

过高的压力可能导致材料过度研磨，甚至损坏芯片结构；而过低的压力则可能导致研磨效果不佳。

因此，压力的控制是CMP工艺中的一个关键因素。

二、CMP工艺的应用CMP工艺在半导体制造中有着广泛的应用。

以下是几个典型的应用场景：1. 平坦化：在芯片制造过程中，CMP工艺被广泛用于平坦化处理。

由于芯片上有许多复杂的结构和电路，表面的平坦度对于芯片的性能和可靠性至关重要。

CMP工艺能够去除表面的不平坦部分，使芯片表面达到更高的平坦度要求。

2. 介电层制备：在芯片制造过程中，通常需要制备一层介电层来隔离电路。

CMP工艺可以用于制备高质量的介电层。

通过选择合适的化学溶液和研磨颗粒，可以控制介电层的厚度和平坦度，从而满足芯片制造的要求。

3. 金属填充：在芯片制造中，有时需要在浅孔和窄槽中填充金属材料。

CMP工艺可以用于金属填充的后续平坦化处理，以确保填充的金属材料与芯片表面的平坦度一致。

4. 暴露控制：芯片制造中的光刻工艺需要对光刻胶进行暴露和显影。

芯片制作工艺流程工艺流程1) 表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。

2) 初次氧化有热氧化法生成SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力氧化技术干法氧化 Si(固) + O2 à SiO2(固)湿法氧化 Si(固) +2H2O à SiO2(固) + 2H2干法氧化通常用来形成，栅极二氧化硅膜，要求薄，界面能级和固定电荷密度低的薄膜。

干法氧化成膜速度慢于湿法。

湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。

当SiO2膜较薄时，膜厚与时间成正比。

SiO2膜变厚时，膜厚与时间的平方根成正比。

因而，要形成较厚的SiO2膜，需要较长的氧化时间。

SiO2膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的O2及OH基等氧化剂的数量的多少。

湿法氧化时，因在于OH基在SiO2膜中的扩散系数比O2的大。

氧化反应，Si 表面向深层移动，距离为SiO2膜厚的0.44倍。

因此，不同厚度的SiO2膜，去除后的Si表面的深度也不同。

SiO2膜为透明，通过光干涉来估计膜的厚度。

这种干涉色的周期约为200nm，如果预告知道是几次干涉，就能正确估计。

对其他的透明薄膜，如知道其折射率，也可用公式计算出(d SiO2) / (d ox) = (n ox) / (n SiO2)。

SiO2膜很薄时，看不到干涉色，但可利用Si的疏水性和SiO2的亲水性来判断SiO2膜是否存在。

也可用干涉膜计或椭圆仪等测出。

SiO2和Si界面能级密度和固定电荷密度可由MOS二极管的电容特性求得。

(100)面的Si的界面能级密度最低，约为10E+10 -- 10E+11/cm –2 .e V -1 数量级。

(100)面时，氧化膜中固定电荷较多，固定电荷密度的大小成为左右阈值的主要因素。

3) CVD(Chemical Vapor deposition)法沉积一层Si3N4(Hot CVD或LPCVD)。

曝光显影蚀刻剥离工艺流程说明一、引言曝光显影蚀刻剥离工艺是一种常用于半导体器件制造过程中的关键技术。

该工艺流程主要包括曝光、显影、蚀刻和剥离四个步骤。

本文将详细介绍这四个步骤的基本原理和操作流程。

二、曝光曝光是将光敏树脂层中的芯片图案通过光照转化为可用于制作半导体器件的图案。

该步骤主要包括以下几个关键步骤：1. 接触式曝光：将芯片图案与掩膜对位，通过紫外光进行曝光。

紫外光经过掩膜的透明区域后，照射到光敏树脂上，使其发生化学反应。

2. 投影式曝光：使用光刻机将芯片图案投影到光敏树脂上。

光刻机通过光学系统将掩膜上的图案投影到光敏树脂上，实现曝光。

3. 曝光剂选择：根据不同的光敏树脂材料，选择适合的曝光剂。

曝光剂的选择对曝光的效果有重要影响。

三、显影显影是将曝光后的芯片进行显影处理，将未曝光的光敏树脂去除。

显影的基本原理是光敏树脂的溶解性改变。

显影步骤如下：1. 显影剂选择：根据曝光后的光敏树脂材料，选择适合的显影剂。

显影剂能够溶解曝光后的光敏树脂，将未曝光的区域去除。

2. 显影时间控制：根据曝光的模式和材料特性，控制显影时间。

显影时间过短会导致未曝光的树脂残留，时间过长则会溶解曝光区域的树脂。

3. 显影温度控制：显影温度的控制也对显影效果有影响。

一般情况下，提高显影温度可以加快显影速度，但过高的温度会引起其他问题。

四、蚀刻蚀刻是将显影后的芯片进行蚀刻处理，将未被光敏树脂保护的部分去除，形成所需的芯片结构。

蚀刻的基本原理是利用化学溶液对芯片表面进行腐蚀。

1. 蚀刻剂选择：根据芯片材料和所需结构，选择适合的蚀刻剂。

蚀刻剂的选择要考虑溶液的腐蚀速度和选择性。

2. 蚀刻条件控制：控制蚀刻温度、浓度和时间等条件，以实现所需结构的形成。

蚀刻条件的选择要根据具体的工艺要求和芯片材料进行优化。

3. 蚀刻掩膜保护：在进行蚀刻之前，需要保护好不需要蚀刻的区域，通常使用光刻工艺制作掩膜进行保护。

五、剥离剥离是将蚀刻后的芯片进行剥离处理，去除光敏树脂和掩膜。

显影蚀刻工艺调试目录一.名词解释21. CD22. DOF23. DOSE24. ISOFOCAL DOSE25. CD Uniformity26. CD Range：27. ADI：28. AEI：29. ASI：2二.工艺调试内容31. Etch to clear 测试31.1. 测试目的31.2. 测试条件31.3. 测试步骤，31.4. 数据处理32. ISOFOCAL DOSE测试32.1. 测试目的32.2. 测试步骤32.3. 数据处理32.4. 其它43. CD uniformity测试43.1. 测试目的43.2. 测试条件43.3. 测试步骤43.4. 数据处理5一. 名词解释1.CDCritical Dimension，关键尺寸，也称线宽。

衡量芯片制造工艺的指标。

线宽越小，芯片的集成度越高，其性能越好。

2.DOFDepth of Focus，焦深，指光学镜头的可聚焦*围。

在该*围内图像能够清晰成像。

为能够保证光胶完全曝光，焦深必须能够覆盖光刻胶层的上下外表。

3.DOSE曝光剂量。

DOSE＝曝光强度×曝光时间，单位：mJ/ cm2。

4.ISOFOCAL DOSE最正确感光剂量。

用此剂量曝光，聚焦误差对CD影响最小。

曝光机在生成图形时，由于存在机械运动，会造成FOCUS偏移。

采用ISOFOCAL DOSE曝光，可获得CD Uniformity最优的图形。

5.CD UniformityCD均匀性。

是对所有CD测量值统计的标准偏差6.CD Range：CD误差。

是所有CD测量值最大值和最小值的差值。

7.ADI：After Develop Inspection。

显影后CD测量。

ADI一般用于检测曝光机和显影机的性能指标。

由于不能通过透射光测量，所以ADI一般通过电子束或扫描电镜等手段测量。

8.AEI：After Etch Inspection。

蚀刻后CD测量。

AEI一般用于检测蚀刻机台的性能指标。

芯片制作工艺芯片制作工艺是指将晶圆上的电路图案转移到芯片表面的过程。

它是芯片制造的核心环节之一，决定了芯片的性能和可靠性。

芯片制作工艺主要分为六个步骤：晶圆制备、光刻、蚀刻、沉积、离子注入和封装测试。

首先是晶圆制备。

晶圆是芯片制作的基础材料，通常由硅单晶材料制成。

制备晶圆的过程包括材料准备、硅单晶的生长、切割和抛光等步骤。

晶圆的质量和平整度对芯片的性能有重要影响。

接下来是光刻。

光刻是将电路图案转移到芯片表面的关键步骤。

它利用光敏感的光刻胶，通过光刻机将电路图案投射到光刻胶上，然后用显影液将未曝光的光刻胶去除，形成电路图案的光刻胶模板。

蚀刻是将光刻胶模板上的图案转移到芯片表面的过程。

它利用化学反应或物理作用，将未被光刻胶保护的芯片表面材料去除，形成电路图案。

蚀刻液的选择和控制对电路图案的精度和质量有重要影响。

沉积是在芯片表面沉积一层薄膜。

沉积可以改变芯片表面的性质，如增加绝缘层、导电层或隔离层等。

常用的沉积方法有物理气相沉积（PVD）和化学气相沉积（CVD）。

沉积的薄膜应具有良好的附着力和均匀的厚度。

离子注入是将掺杂物注入芯片表面，改变芯片材料的导电性能。

离子注入是通过加速器将离子注入到芯片表面，然后通过热处理使其扩散到芯片内部。

离子注入的参数和过程控制对芯片的性能和可靠性有重要影响。

最后是封装测试。

封装是将芯片连接到外部引脚并保护起来的过程。

封装材料通常是塑料或陶瓷，它可以提供保护、散热和连接功能。

封装后的芯片需要进行测试，以确保其性能和质量符合要求。

除了以上主要工艺步骤，芯片制作还涉及到许多其他工艺，如退火、清洗、划线、磨削等。

这些工艺步骤的选择和控制对芯片的性能和可靠性都有重要影响。

芯片制作工艺的发展主要集中在提高制造精度、降低制造成本和提高生产效率等方面。

随着技术的不断进步，芯片的制造工艺也在不断创新和改进。

例如，微细加工技术的应用使芯片的集成度大大提高，制造精度也得到了显著改善。

芯片制作工艺是芯片制造的核心环节，决定了芯片的性能和可靠性。
