ptfe垫片标准(一)

ptfe垫片标准摘要：1.简介：介绍PTFE垫片及其应用场景2.特性：列举PTFE垫片的主要特性，如耐高温、耐腐蚀、低摩擦等3.标准：阐述PTFE垫片的国家标准及相关要求4.类型：介绍PTFE垫片的常见类型及各自特点5.选用：分析如何根据实际需求选用合适的PTFE垫片6.应用：举例说明PTFE垫片在不同行业的应用案例7.总结：总结PTFE垫片的重要性和发展趋势正文：PTFE垫片是一种以聚四氟乙烯（PTFE）为原料制成的垫片，因其独特的性能，被广泛应用于各个行业。

下面，我们将详细介绍PTFE垫片的标准、类型、选用及应用。

一、简介PTFE垫片，以其优异的耐高温、耐腐蚀、低摩擦等性能，成为工业领域不可或缺的密封材料。

在我国，PTFE垫片被广泛应用于航空航天、化工、电子、医药等行业。

二、特性1.耐高温：PTFE垫片具有极高的耐高温性能，长期使用温度可达260℃。

2.耐腐蚀：PTFE垫片对大部分化学介质具有很强的抗腐蚀性，能有效保护设备。

3.低摩擦：PTFE垫片具有极低的摩擦系数，可用于减小摩擦、降低能耗的场合。

4.电绝缘：PTFE垫片具有优良的电绝缘性能，可用于电气设备的密封。

5.抗粘性：PTFE垫片表面光滑，不易粘附物料，便于清洗。

三、标准在我国，PTFE垫片的相关标准主要包括材料性能、尺寸规格、检验方法等方面。

生产厂家需严格按照这些标准进行生产和检验，确保产品质量。

四、类型根据结构和用途不同，PTFE垫片可分为以下几种类型：1.平面型：适用于平面法兰密封。

2.凹槽型：适用于凹槽法兰密封。

3.瓦片型：适用于轴向密封。

4.盘根型：适用于旋转密封。

五、选用选用PTFE垫片时，需考虑以下因素：1.工作温度：根据实际工况选择合适的使用温度。

2.介质性质：了解密封介质的特点，选择具有抗腐蚀性的垫片。

3.密封形式：根据法兰结构选择平面型、凹槽型等垫片。

4.尺寸规格：根据设备尺寸，选择合适的垫片尺寸。

六、应用PTFE垫片在多个行业有广泛应用，如：1.化工设备：用于密封化工法兰、阀门、泵等设备。

聚四氟乙烯垫片标准聚四氟乙烯垫片是一种常用的密封材料，具有优异的耐腐蚀性、耐高温性和耐老化性能。

在工业领域中，聚四氟乙烯垫片被广泛应用于阀门、管道、泵等设备的密封部位，以确保设备的正常运行和安全生产。

为了规范聚四氟乙烯垫片的生产和应用，制定了一系列的标准，下面将详细介绍聚四氟乙烯垫片的相关标准内容。

首先，聚四氟乙烯垫片的标准主要包括产品的技术要求、检验方法、包装、运输、贮存等内容。

在产品的技术要求方面，标准规定了聚四氟乙烯垫片的材料应符合相关的化学成分和物理性能指标，如强度、硬度、密度等。

同时，标准还对聚四氟乙烯垫片的尺寸、形状、表面质量、密封性能等进行了详细的要求，以确保产品的质量稳定和可靠性。

其次，聚四氟乙烯垫片的标准还对产品的检验方法进行了规定。

这些检验方法包括外观检查、尺寸测量、物理性能测试、化学成分分析等内容。

通过严格的检验，可以确保产品符合标准要求，并且能够满足工业生产的需要。

此外，标准还对聚四氟乙烯垫片的包装、运输和贮存提出了具体的要求。

合理的包装可以保护产品不受外界环境的影响，确保产品的质量不受损。

在运输和贮存过程中，也需要注意避免产品受潮、受热、受压等情况，以保证产品在投入使用时能够发挥最佳的性能。

总的来说，聚四氟乙烯垫片的标准对产品的生产、检验、包装、运输、贮存等环节进行了全面的规范，旨在确保产品的质量稳定、性能可靠。

只有严格按照标准要求进行生产和应用，才能够有效地保障设备的密封性能，确保工业生产的安全和稳定。

因此，生产企业和使用单位都应当严格遵守相关标准，共同维护好产品的质量和信誉。

在实际生产和应用中，我们还应当不断总结经验，加强质量管理，提高生产工艺水平，以满足市场的需求。

同时，也要加强对聚四氟乙烯垫片标准的宣传和培训，增强相关人员的标准意识和执行力，共同推动行业的健康发展。

综上所述，聚四氟乙烯垫片标准的制定和执行对于促进产品质量提升、行业规范发展具有重要意义。

只有通过标准化生产和应用，才能够有效地保障产品的质量和安全，为工业生产的持续发展提供坚实的保障。

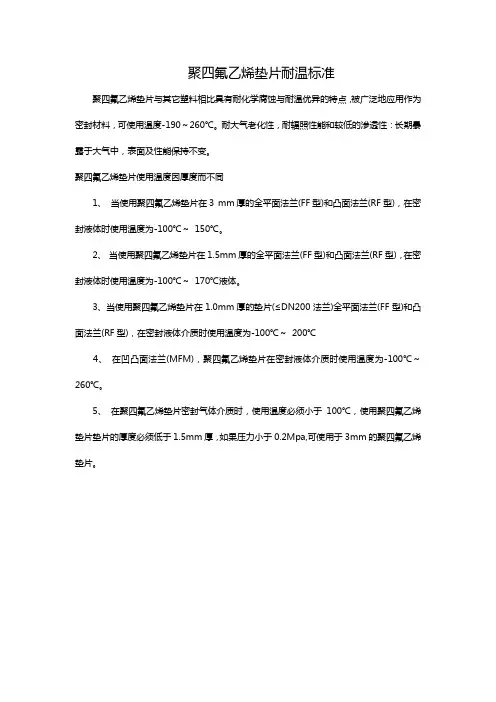

聚四氟乙烯垫片耐温标准
聚四氟乙烯垫片与其它塑料相比具有耐化学腐蚀与耐温优异的特点，被广泛地应用作为密封材料，可使用温度-190～260℃。

耐大气老化性，耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。

聚四氟乙烯垫片使用温度因厚度而不同
1、当使用聚四氟乙烯垫片在3 mm厚的全平面法兰(FF型)和凸面法兰(RF型)，在密封液体时使用温度为-100℃～150℃。

2、当使用聚四氟乙烯垫片在1.5mm厚的全平面法兰(FF型)和凸面法兰(RF型)，在密封液体时使用温度为-100℃～170℃液体。

3、当使用聚四氟乙烯垫片在1.0mm厚的垫片(≤DN200法兰)全平面法兰(FF型)和凸面法兰(RF型)，在密封液体介质时使用温度为-100℃～200℃
4、在凹凸面法兰(MFM)，聚四氟乙烯垫片在密封液体介质时使用温度为-100℃～260℃。

5、在聚四氟乙烯垫片密封气体介质时，使用温度必须小于100℃，使用聚四氟乙烯垫片垫片的厚度必须低于1.5mm厚，如果压力小于0.2Mpa,可使用于3mm的聚四氟乙烯垫片。

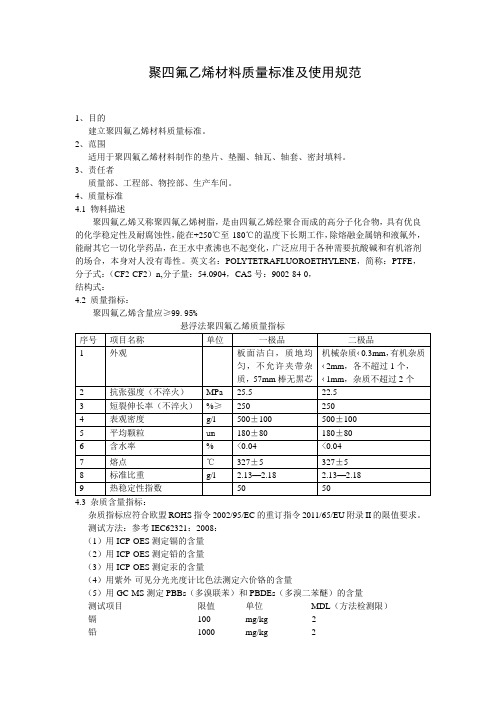

聚四氟乙烯材料质量标准及使用规范1、目的建立聚四氟乙烯材料质量标准。

2、范围适用于聚四氟乙烯材料制作的垫片、垫圈、轴瓦、轴套、密封填料。

3、责任者质量部、工程部、物控部、生产车间。

4、质量标准4.1 物料描述聚四氟乙烯又称聚四氟乙烯树脂，是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性及耐腐蚀性，能在+250℃至-180℃的温度下长期工作，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的场合，本身对人没有毒性。

英文名：POL YTETRAFLUOROETHYLENE，简称：PTFE，分子式：（CF2-CF2）n,分子量：54.0904，CAS号：9002-84-0，结构式：4.2 质量指标：聚四氟乙烯含量应≥99.95%4.3 杂质含量指标：杂质指标应符合欧盟ROHS指令2002/95/EC的重订指令2011/65/EU附录II的限值要求。

测试方法：参考IEC62321：2008：（1）用ICP-OES测定镉的含量（2）用ICP-OES测定铅的含量（3）用ICP-OES测定汞的含量（4）用紫外-可见分光光度计比色法测定六价铬的含量（5）用GC-MS测定PBBs（多溴联苯）和PBDEs（多溴二苯醚）的含量测试项目限值单位MDL（方法检测限）镉100 mg/kg 2铅1000 mg/kg 2汞1000 mg/kg 2六价铬1000 mg/kg 2多溴联苯之和（PBBs）1000 mg/kg 未规定一溴联苯未规定mg/kg 5二溴联苯未规定mg/kg 5三溴联苯未规定mg/kg 5四溴联苯未规定mg/kg 5五溴联苯未规定mg/kg 5六溴联苯未规定mg/kg 5七溴联苯未规定mg/kg 5八溴联苯未规定mg/kg 5九溴联苯未规定mg/kg 5十溴联苯未规定mg/kg 5多溴二苯醚之和（PBDEs）1000 mg/kg 未规定一溴二苯醚未规定mg/kg 5二溴二苯醚未规定mg/kg 5三溴二苯醚未规定mg/kg 5四溴二苯醚未规定mg/kg 5五溴二苯醚未规定mg/kg 5六溴二苯醚未规定mg/kg 5七溴二苯醚未规定mg/kg 5八溴二苯醚未规定mg/kg 5九溴二苯醚未规定mg/kg 5十溴二苯醚未规定mg/kg 5卤素测试方法：参照EN14582：2007方法测定，采用IC进行分析。

四氟垫片的种类：纯四氟垫片，又称PTFE或Teflon（铁氟龙）垫片，由纯聚四氟乙烯板材加工制成，温度使用范围大概在-100~250℃之间。

膨体四氟垫片，由四氟乙烯膨化而成的高密封性能板材，相对于纯四氟垫片具有更好的柔韧性、压缩回弹性、耐高低温性、不老化性、自润滑性等；柔软易切割,可通过机械或手工剪裁,便于安装；具有独特的顺应成型能力，无需特别增加压紧力，大大延长法兰的使用寿命。

在不规则的密封表面也能起到很好的密封作用。

填充改性四氟垫片，采用石墨、玻璃纤维等无机材料为填充剂，将其均匀溶入聚四氟乙烯原料中经深加工而成。

改性聚四氟乙烯与纯聚四氟乙烯相比具有较高的压缩强度，耐磨、导热好、热膨胀减少等优点；内部的多向纤维结构，使此产品具有极强的抗化学腐蚀性能，不存在冷流和蠕变现象,可长时间保持可靠的密封。

柏德密封四氟垫片填充剂为无机物，不含有任何粘结剂，不会与密封面产生粘连，在同一密封面上反复使用。

易切割,可通过机械或手工剪裁,便于安装。

不存在老化问题，可长期保存。

可根据不同的使用需求加入不同的填充物，即使在超低温或高温环境中也能起到良好的密封作用。

膨体四氟密封带，sealpilot®的性能和膨体聚四氟乙烯密封垫板一样，将其制成了背胶的带状密封材料，撕去粘胶保护纸即可直接使用，只需较小的螺栓紧固力，就能形成很好的密封。

四氟包覆垫，它是一种非金属复合型软垫片，由包覆封皮和嵌入体组成。

包覆封皮的材料是柏德密封聚四氟乙烯，嵌入体是无石棉垫片或其它不带金属加强筋的非金属垫片。

该垫片具有优异的耐腐蚀性和良好的压缩回弹率，主要适用于平面型或突面型钢制管法兰连接。

聚四氟乙烯垫片的选择要注意哪些问题：聚四氟乙烯垫片外部条件的影响：管道系统的振动、连接组件的变形、安装位置的偏移等原因都会对密封件产生附加作用力，从而对密封造成不利的影响。

尤其是振动，将使密封面间的压紧力产生周期性变化，使连接螺栓松弛，从而造成密封失效。

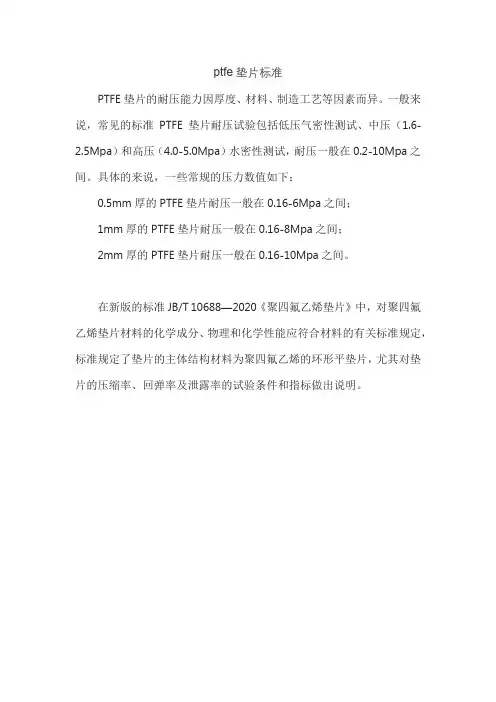

ptfe垫片标准
PTFE垫片的耐压能力因厚度、材料、制造工艺等因素而异。

一般来说，常见的标准PTFE垫片耐压试验包括低压气密性测试、中压（1.6-2.5Mpa）和高压（4.0-5.0Mpa）水密性测试，耐压一般在0.2-10Mpa之间。

具体的来说，一些常规的压力数值如下：
0.5mm厚的PTFE垫片耐压一般在0.16-6Mpa之间；
1mm厚的PTFE垫片耐压一般在0.16-8Mpa之间；
2mm厚的PTFE垫片耐压一般在0.16-10Mpa之间。

在新版的标准JB/T 10688—2020《聚四氟乙烯垫片》中，对聚四氟乙烯垫片材料的化学成分、物理和化学性能应符合材料的有关标准规定，标准规定了垫片的主体结构材料为聚四氟乙烯的环形平垫片，尤其对垫片的压缩率、回弹率及泄露率的试验条件和指标做出说明。

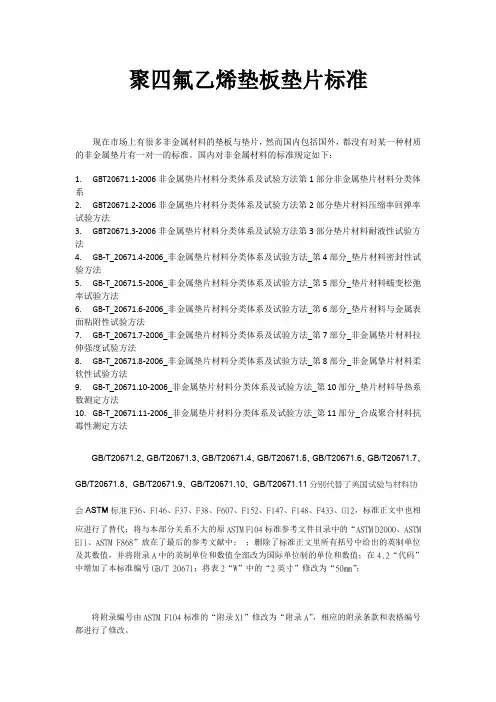

聚四氟乙烯垫板垫片标准现在市场上有很多非金属材料的垫板与垫片，然而国内包括国外，都没有对某一种材质的非金属垫片有一对一的标准。

国内对非金属材料的标准规定如下：1.GBT20671.1-2006非金属垫片材料分类体系及试验方法第1部分非金属垫片材料分类体系2.GBT20671.2-2006非金属垫片材料分类体系及试验方法第2部分垫片材料压缩率回弹率试验方法3.GBT20671.3-2006非金属垫片材料分类体系及试验方法第3部分垫片材料耐液性试验方法4.GB-T_20671.4-2006_非金属垫片材料分类体系及试验方法_第4部分_垫片材料密封性试验方法5.GB-T_20671.5-2006_非金属垫片材料分类体系及试验方法_第5部分_垫片材料蠕变松弛率试验方法6.GB-T_20671.6-2006_非金属垫片材料分类体系及试验方法_第6部分_垫片材料与金属表面粘附性试验方法7.GB-T_20671.7-2006_非金属垫片材料分类体系及试验方法_第7部分_非金属垫片材料拉伸强度试验方法8.GB-T_20671.8-2006_非金属垫片材料分类体系及试验方法_第8部分_非金属挚片材料柔软性试验方法9.GB-T_20671.10-2006_非金属垫片材料分类体系及试验方法_第10部分_垫片材料导热系数测定方法10.GB-T_20671.11-2006_非金属垫片材料分类体系及试验方法_第11部分_合成聚合材料抗霉性测定方法GB/T20671.2、GB/T20671.3、GB/T20671.4、GB/T20671.5、GB/T20671.6、GB/T20671.7、GB/T20671.8、GB/T20671.9、GB/T20671.10、GB/T20671.11分别代替了美国试验与材料协会ASTM标准F36、F146、F37、F38、F607、F152、F147、F148、F433、G12，标准正文中也相应进行了替代；将与本部分关系不大的原ASTM F104标准参考文件目录中的“ASTM D2000、ASTM El1、ASTM F868”放在了最后的参考文献中；；删除了标准正文里所有括号中给出的英制单位及其数值，并将附录A中的英制单位和数值全部改为国际单位制的单位和数值；在4.2“代码”中增加了本标准编号GB/T 20671；将表2“W”中的“2英寸”修改为“50mm”；将附录编号由ASTM F104标准的“附录X1”修改为“附录A”，相应的附录条款和表格编号都进行了修改。

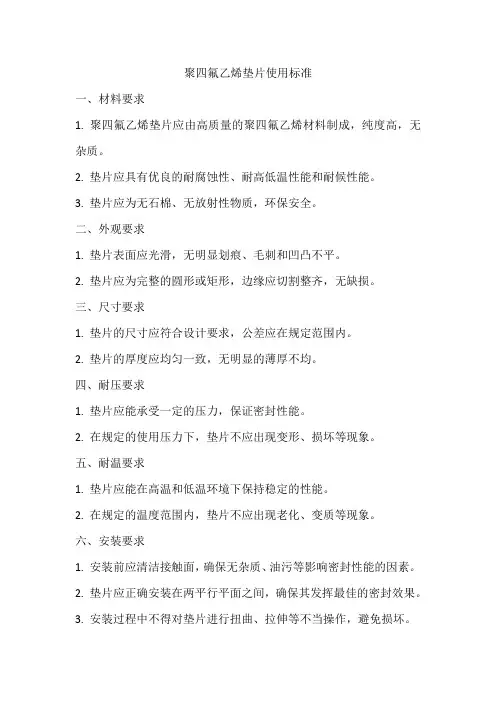

聚四氟乙烯垫片使用标准
一、材料要求
1. 聚四氟乙烯垫片应由高质量的聚四氟乙烯材料制成，纯度高，无杂质。

2. 垫片应具有优良的耐腐蚀性、耐高低温性能和耐候性能。

3. 垫片应为无石棉、无放射性物质，环保安全。

二、外观要求
1. 垫片表面应光滑，无明显划痕、毛刺和凹凸不平。

2. 垫片应为完整的圆形或矩形，边缘应切割整齐，无缺损。

三、尺寸要求
1. 垫片的尺寸应符合设计要求，公差应在规定范围内。

2. 垫片的厚度应均匀一致，无明显的薄厚不均。

四、耐压要求
1. 垫片应能承受一定的压力，保证密封性能。

2. 在规定的使用压力下，垫片不应出现变形、损坏等现象。

五、耐温要求
1. 垫片应能在高温和低温环境下保持稳定的性能。

2. 在规定的温度范围内，垫片不应出现老化、变质等现象。

六、安装要求
1. 安装前应清洁接触面，确保无杂质、油污等影响密封性能的因素。

2. 垫片应正确安装在两平行平面之间，确保其发挥最佳的密封效果。

3. 安装过程中不得对垫片进行扭曲、拉伸等不当操作，避免损坏。

七、清洁要求
1. 使用过程中应保持垫片的清洁，防止灰尘、污垢等杂质附着。

2. 如有污染，可使用适当的清洁剂进行清洁，但不得损伤垫片材质。

八、储存要求
1. 垫片应存放在干燥、通风良好的地方，避免阳光直射和潮湿环境。

2. 不得将垫片放置在酸碱等腐蚀性物质附近，以免受到污染。

ptfe检验标准PTFE（聚四氟乙烯）是一种常用的高分子材料，具有优异的性能和广泛的应用。

为了确保PTFE材料的质量和性能，制定了一套完善的检验标准。

一、外观检验1. PTFE材料应具有均匀的色泽，表面光滑，无明显瑕疵或杂质。

2. 材料应无裂纹、气泡或机械损伤等缺陷。

二、尺寸检验1. PTFE材料的尺寸应符合设计要求，测量精度高。

2. 材料的公差范围应符合相关标准。

三、性能检验1. 拉伸强度：PTFE材料的拉伸强度应不低于规定值，测试方法符合标准要求。

2. 断裂伸长率：PTFE材料的断裂伸长率应不低于规定值，测试方法符合标准要求。

3. 压缩永久变形：PTFE材料的压缩永久变形率应不大于规定值，测试方法符合标准要求。

4. 耐高温性能：PTFE材料在高温下应保持稳定的性能，测试方法符合标准要求。

5. 耐低温性能：PTFE材料在低温下应保持稳定的性能，测试方法符合标准要求。

6. 耐化学腐蚀性能：PTFE材料应能够抵抗常见的化学物质的腐蚀，测试方法符合标准要求。

7. 电性能：PTFE材料的电阻率、介电常数等电性能参数应符合相关标准要求。

四、无损检测1. PTFE材料应采用无损检测方法，如超声检测、射线检测等，以确保内部无缺陷。

2. 无损检测的灵敏度和可靠性应符合相关标准要求。

五、耐久性检验1. PTFE材料应经过耐久性试验，如老化试验、疲劳试验等，以评估其使用寿命和稳定性。

2. 耐久性试验的条件和方法应符合相关标准要求。

通过以上检验标准的执行，可以确保PTFE材料的质量和性能符合要求，为产品的质量和安全性提供保障。
