广东电网公司配网工程螺栓、螺母、垫片使用规范

广东电网公司配网工程建设管理规定广东电网公司统一编码：Q/CSG-GPG 2 13 024-20212011-08-11印发封面2011-07-01实施本制度信息2011-08-11印发制度信息2011-07-01实施广东电网公司配网工程建设管理规定1 总则1.1为规范广东电网公司（以下简称省公司）配网工程管理，按照南方电网公司（以下简称网公司）“集团化管理模式、一体化管理制度”管理定位，在网公司A类管理制度的指导下，特制定本管理规定。

1.2 本办法适用于省公司投资建设的20kV及以下配网基建工程。

2 规范性引用文件2.1《中国南方电网有限责任公司110千伏及以下配电网项目前期管理办法》（Q/CSG-213082-2021）2.2《中国南方电网有限责任公司基建管理规定》（Q/CSG-21354-2021）2.3《中国南方电网有限责任公司基建统计与综合评价管理规定》（Q/CSG-213055-2021）2.4中国南方电网有限责任公司《基建工程承包商资信管理规定》（Q/CSG-213056-2021）2.5《中国南方电网有限责任公司基建信息化管理规定》（Q/CSG-213057-2021）2.6《中国南方电网有限责任公司基建工程档案管理规定》（Q/CSG-213058-2021）2.7《中国南方电网有限责任公司基建工程建设准备管理规定》（Q/CSG-213059-2021）2.8《中国南方电网有限责任公司基建工程设计管理规定》（Q/CSG-213060-2021）2.9《中国南方电网有限责任公司业主项目部管理规定》（Q/CSG-213061-2021）2.10《中国南方电网有限责任公司基建工程移交管理规定》（Q/CSG-213063-2021）2.11《中国南方电网有限责任公司基建工程启动投产管理规定》（Q/CSG-213064-2021）2.12《基中国南方电网有限责任公司建工程分包管理规定》(Q/CSG-213065-2021) 2.13《中国南方电网有限责任公司基建项目招标采购管理办法》(Q/CSG-213066-2021)2.14《中国南方电网有限责任公司基建工程安全风险管理规定》（Q/CSG-210022-2021）2.15《中国南方电网有限责任公司基建工程安全文明施工管理规定》(Q/CSG-21005-2021)2.16《中国南方电网有限责任公司基建工程质量管理规定》(Q/CSG-213069-2021) 2.17《中国南方电网有限责任公司基建工程验收管理规定》(Q/CSG-213070-2021) 2.18《中国南方电网有限责任公司基建工程达标投产管理规定》(Q/CSG-213071-2021)2.19《中国南方电网有限责任公司基建优质工程评选管理规定》(Q/CSG-213072-2021)2.20《中国南方电网有限责任公司基建工程项目造价管理规定》（Q/CSG-213073-2021）2.21中国南方电网有限责任公司《基建工程施工图预算管理规定》(Q/CSG-213075-2021)2.22《中国南方电网有限责任公司基建工程结算管理规定》(Q/CSG-213076-2021) 2.23《中国南方电网有限责任公司基建工程进度管理规定》(Q/CSG-213077-2021) 2.24《中国南方电网有限责任公司基建工程技术管理规定》(Q/CSG-213078-2021) 2.25《中国南方电网有限责任公司基建工程监理工作典型表式》(Q/CSG-411001-2021)2.26《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》(Q/CSG-411002-2021)2.27《中国南方电网有限责任公司业主项目部工作手册（2021年版）电网部分》3 术语和定义3.1 20千伏及以下配网项目（以下简称配网项目）：是指与20千伏及以下配网一次设备、二次设备及其附属设施直接相关的基本建设项目。

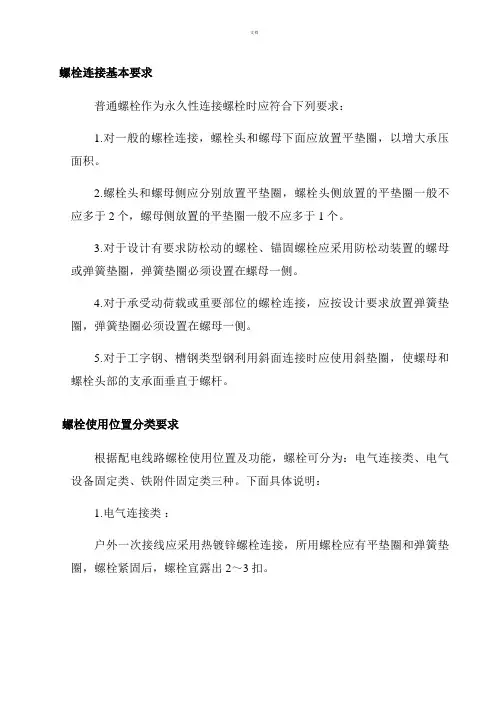

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

广东电网公司配网安健环设施标准广东电网公司统一编码：S.00.00.05/PM.0100.00102010-05-19印发封面2010-04-30实施本制度信息制度名称广东电网公司配网安健环设施标准制度编号S.00.00.05/PM.0100.0010对应文号版次变更概要修编时间状态1003版2010-5-19 在用角色人员编写罗健铿、李林发、区伟潮、林峻、卢耀武、赵继光、李毅东、谢文、周强辅、张永良、姬黎波、雷炳晖初审会签、唐卓尧、审核陈金梅批准2010-05-19印发制度信息2010-04-30实施目录前言 (5)1安全设施标准 (5)1.1安全标志 (5)1.1.1适用范围 (5)1.1.2规范性引用文件 (5)1.1.3安全标志分类及标准 (6)1.2设备及设施标志 (20)1.2.1适用范围 (20)1.2.2规范性引用文件 (21)1.2.3设备和设施标志分类及标准 (22)1.3安全警示线 (46)1.3.1适用范围 (46)1.3.2安全警示线分类 (46)1.3.3安全警示线配置原则 (48)1.3.4制作方式 (49)1.4安全防护 (49)1.4.1适用范围 (49)1.4.2规范性引用文件 (49)1.4.3个人安全防护用品 (50)1.4.4其它安全防护 (52)1.5安全标志、设备标识的设置、制作及固定要求 (56)1.5.1设置要求 (56)1.5.2制作要求 (57)1.5.3安装固定要求 (57)2健康设施标准 (58)2.1适用范围 (58)2.2规范性引用文件 (58)2.3健康设施标准分类 (58)2.3.1急救药箱标志标准 (58)2.3.2急救药箱配置标准 (59)2.3.3现场紧急救护知识指导标准 (59)2.3.4配网运行人员健康情况记录卡标准 (60)2.3.5照明标准 (60)2.3.6电磁防护标准 (61)2.3.7噪声控制标准 (61)2.3.8生活用水标准 (62)2.3.9SF6气体电房安全设施标准 (62)2.3.10生产场地安全通道设置标准 (62)3环境设施标准 (63)3.1适用范围 (63)3.2规范性引用文件 (63)3.3环境设施标志分类及标准 (63)3.3.1供电所外观标准 (63)3.3.2功能区间标准 (64)3.3.3张贴标准 (65)3.3.4车辆标准 (65)3.3.5文件资料标准 (66)附录A 配网生产班组柜、架配置参考 (67)附录B 配网安全生产宣传用语应用参考 (69)附录C《中国南方电网视觉识别管理手册》相关内容 (69)附录D 配电线路及设备命名和运行编号规范 (73)附录F 配电自动化设备标识要求................................................. 另付附录F 配电设备和设施安健环标识安装效果图示例................................. 另付图片索引 (81)表格索引 (83)前言为建立和健全广东电网公司配网安健环设施标准，规范为保障人身和设备安全、保障人身健康、保障清晰安全的工作环境等而采用的各类设施的要求，提高配网运行管理水平，同时体现中国南方电网有限责任公司的总体形象，结合广东电网公司的实际情况，特制定本标准。

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

广东电网公司配网安健环设施标准广东电网公司统一编码：S.00.00.05/PM.0100.00102010-05-19印发封面2010-04-30实施本制度信息制度名称广东电网公司配网安健环设施标准制度编号S.00.00.05/PM.0100.0010对应文号版次变更概要修编时间状态1003版2010-5-19 在用角色人员编写罗健铿、李林发、区伟潮、林峻、卢耀武、赵继光、李毅东、谢文、周强辅、张永良、姬黎波、雷炳晖初审会签、唐卓尧、审核陈金梅批准2010-05-19印发制度信息2010-04-30实施目录前言 (5)1安全设施标准 (5)1.1安全标志 (5)1.1.1适用范围 (5)1.1.2规范性引用文件 (5)1.1.3安全标志分类及标准 (6)1.2设备及设施标志 (20)1.2.1适用范围 (20)1.2.2规范性引用文件 (21)1.2.3设备和设施标志分类及标准 (22)1.3安全警示线 (46)1.3.1适用范围 (46)1.3.2安全警示线分类 (46)1.3.3安全警示线配置原则 (48)1.3.4制作方式 (49)1.4安全防护 (49)1.4.1适用范围 (49)1.4.2规范性引用文件 (49)1.4.3个人安全防护用品 (50)1.4.4其它安全防护 (52)1.5安全标志、设备标识的设置、制作及固定要求 (56)1.5.1设置要求 (56)1.5.2制作要求 (57)1.5.3安装固定要求 (57)2健康设施标准 (58)2.1适用范围 (58)2.2规范性引用文件 (58)2.3健康设施标准分类 (58)2.3.1急救药箱标志标准 (58)2.3.2急救药箱配置标准 (59)2.3.3现场紧急救护知识指导标准 (59)2.3.4配网运行人员健康情况记录卡标准 (60)2.3.5照明标准 (60)2.3.6电磁防护标准 (61)2.3.7噪声控制标准 (61)2.3.8生活用水标准 (62)2.3.9SF6气体电房安全设施标准 (62)2.3.10生产场地安全通道设置标准 (62)3环境设施标准 (63)3.1适用范围 (63)3.2规范性引用文件 (63)3.3环境设施标志分类及标准 (63)3.3.1供电所外观标准 (63)3.3.2功能区间标准 (64)3.3.3张贴标准 (65)3.3.4车辆标准 (65)3.3.5文件资料标准 (66)附录A 配网生产班组柜、架配置参考 (67)附录B 配网安全生产宣传用语应用参考 (69)附录C《中国南方电网视觉识别管理手册》相关内容 (69)附录D 配电线路及设备命名和运行编号规范 (73)附录F 配电自动化设备标识要求................................................. 另付附录F 配电设备和设施安健环标识安装效果图示例................................. 另付图片索引 (81)表格索引 (83)前言为建立和健全广东电网公司配网安健环设施标准，规范为保障人身和设备安全、保障人身健康、保障清晰安全的工作环境等而采用的各类设施的要求，提高配网运行管理水平，同时体现中国南方电网有限责任公司的总体形象，结合广东电网公司的实际情况，特制定本标准。

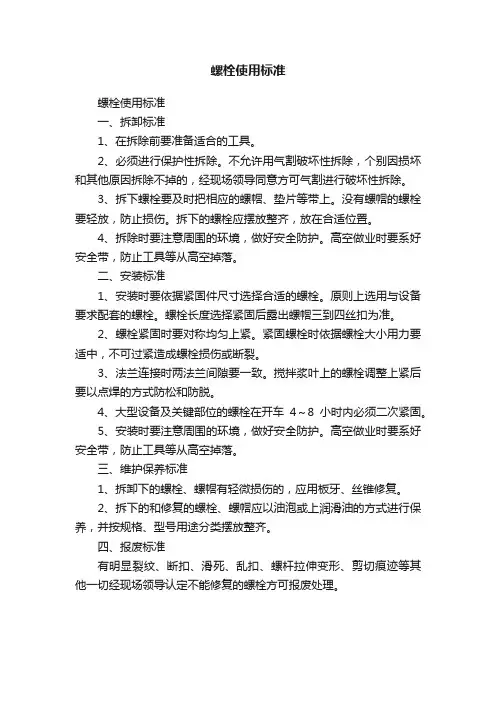

螺栓使用标准
螺栓使用标准
一、拆卸标准
1、在拆除前要准备适合的工具。

2、必须进行保护性拆除。

不允许用气割破坏性拆除，个别因损坏和其他原因拆除不掉的，经现场领导同意方可气割进行破坏性拆除。

3、拆下螺栓要及时把相应的螺帽、垫片等带上。

没有螺帽的螺栓要轻放，防止损伤。

拆下的螺栓应摆放整齐，放在合适位置。

4、拆除时要注意周围的环境，做好安全防护。

高空做业时要系好安全带，防止工具等从高空掉落。

二、安装标准
1、安装时要依据紧固件尺寸选择合适的螺栓。

原则上选用与设备要求配套的螺栓。

螺栓长度选择紧固后露出螺帽三到四丝扣为准。

2、螺栓紧固时要对称均匀上紧。

紧固螺栓时依据螺栓大小用力要适中，不可过紧造成螺栓损伤或断裂。

3、法兰连接时两法兰间隙要一致。

搅拌浆叶上的螺栓调整上紧后要以点焊的方式防松和防脱。

4、大型设备及关键部位的螺栓在开车4～8小时内必须二次紧固。

5、安装时要注意周围的环境，做好安全防护。

高空做业时要系好安全带，防止工具等从高空掉落。

三、维护保养标准
1、拆卸下的螺栓、螺帽有轻微损伤的，应用板牙、丝锥修复。

2、拆下的和修复的螺栓、螺帽应以油泡或上润滑油的方式进行保养，并按规格、型号用途分类摆放整齐。

四、报废标准
有明显裂纹、断扣、滑死、乱扣、螺杆拉伸变形、剪切痕迹等其他一切经现场领导认定不能修复的螺栓方可报废处理。

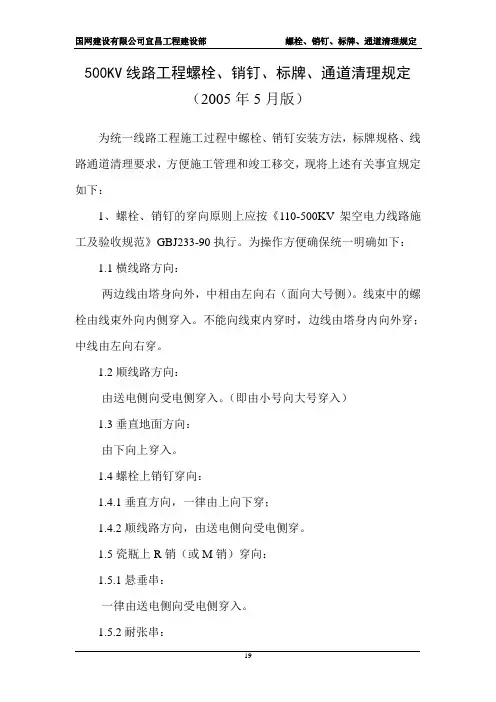

500KV线路工程螺栓、销钉、标牌、通道清理规定（2005年5月版）为统一线路工程施工过程中螺栓、销钉安装方法，标牌规格、线路通道清理要求，方便施工管理和竣工移交，现将上述有关事宜规定如下：1、螺栓、销钉的穿向原则上应按《110-500KV架空电力线路施工及验收规范》GBJ233-90执行。

为操作方便确保统一明确如下：1.1横线路方向：两边线由塔身向外，中相由左向右（面向大号侧）。

线束中的螺栓由线束外向内侧穿入。

不能向线束内穿时，边线由塔身内向外穿；中线由左向右穿。

1.2顺线路方向：由送电侧向受电侧穿入。

（即由小号向大号穿入）1.3垂直地面方向：由下向上穿入。

1.4螺栓上销钉穿向：1.4.1垂直方向，一律由上向下穿；1.4.2顺线路方向，由送电侧向受电侧穿。

1.5瓷瓶上R销（或M销）穿向：1.5.1悬垂串：一律由送电侧向受电侧穿入。

1.5.2耐张串：一律由上向下穿入。

1.6防盗螺栓安装：短腿基础平面以上6m，全部安装防盗螺栓；1.7铁塔扣紧螺母安装范围：设计院有明确要求时，按设计要求进行；设计院没有明确要求时，按下列范围安装：酒杯型塔：地线支架、导线横担（包括横担以上曲臂连接的杆件及节点板）；干字型转角塔：下导线横担与塔身连接的节点板及其以上部分；1.8避雷线放电间隙安装距离偏差允许误差0―±2mm（设计有规定时按设计规定执行）。

1.9金具上螺栓紧固规定防震锤、引流板及跳线线夹上的螺栓紧固力矩5000Ncm。

2、悬垂串上的调整板尖角向大号，耐张串上的调整板尖角向下。

3、导地线展放并紧线后应采用临时防震措施，直至安装正式防震装置。

4、脚钉安装4.1 同一项目同一设计院设计时，按设计要求安装。

同一项目多家设计院设计时按下列要求进行。

4.2安装位置：直线塔安装在D腿上，支架、横担、曲背均安装在后侧正面；转角塔：右转时，塔身安装在D腿，塔头安装在A腿；左转时，塔身安装在B腿，塔头安装在C腿；转角为0度时按右转塔考虑。

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

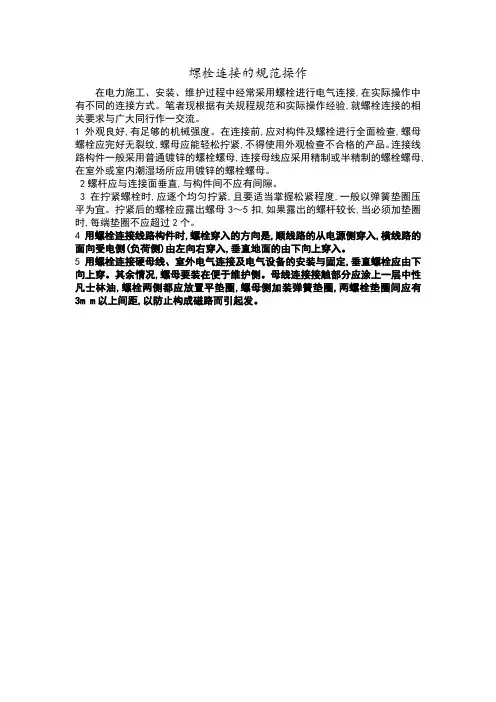

螺栓连接的规范操作
在电力施工、安装、维护过程中经常采用螺栓进行电气连接,在实际操作中有不同的连接方式。

笔者现根据有关规程规范和实际操作经验,就螺栓连接的相关要求与广大同行作一交流。

1外观良好,有足够的机械强度。

在连接前,应对构件及螺栓进行全面检查,螺母螺栓应完好无裂纹,螺母应能轻松拧紧,不得使用外观检查不合格的产品。

连接线路构件一般采用普通镀锌的螺栓螺母,连接母线应采用精制或半精制的螺栓螺母,在室外或室内潮湿场所应用镀锌的螺栓螺母。

2螺杆应与连接面垂直,与构件间不应有间隙。

3在拧紧螺栓时,应逐个均匀拧紧,且要适当掌握松紧程度,一般以弹簧垫圈压平为宜。

拧紧后的螺栓应露出螺母3～5扣,如果露出的螺杆较长,当必须加垫圈时,每端垫圈不应超过2个。

4用螺栓连接线路构件时,螺栓穿入的方向是,顺线路的从电源侧穿入,横线路的面向受电侧(负荷侧)由左向右穿入,垂直地面的由下向上穿入。

5用螺栓连接硬母线、室外电气连接及电气设备的安装与固定,垂直螺栓应由下向上穿。

其余情况,螺母要装在便于维护侧。

母线连接接触部分应涂上一层中性凡士林油,螺栓两侧都应放置平垫圈,螺母侧加装弹簧垫圈,两螺栓垫圈间应有3m m以上间距,以防止构成磁路而引起发。

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓螺母垫片使用规范螺栓、螺母和垫片是机械连接和紧固件中常用的零件，其使用规范对于机械制造和装配来说非常重要。

本文将对螺栓、螺母和垫片的使用规范进行详细介绍。

1.选择合适的材料和型号在选择螺栓、螺母和垫片之前，首先要根据具体的工作环境和要求来确定合适的材料和型号。

常见的螺栓材料有碳钢、合金钢和不锈钢等，其具体选择要根据载荷、温度和防腐要求来确定。

同样，螺母和垫片也要选用相应的材料，以确保连接的强度和密封性。

2.正确选择强度等级和螺距螺栓的强度等级直接影响着其承受载荷的能力，因此在选择螺栓时要根据实际需求来确定合适的强度等级。

螺母的种类也要与螺栓相匹配，以确保连接的牢固。

此外，在选择螺栓时还要考虑螺距的大小，以便与其他紧固件配合使用，并确保装配的正确性。

3.保证螺栓的正确安装和紧固螺栓的安装和紧固过程必须符合相关规范和标准。

首先，要保证螺栓孔的尺寸和几何形状与螺栓一致，以免造成安装困难或者连接不牢固。

在进行螺栓的紧固过程中，要使用正确的工具和方法，遵循正确的转矩要求，确保螺栓达到正确的紧固力，并避免过度紧固或者欠紧固的情况发生。

4.使用合适的垫片和垫圈垫片和垫圈在机械连接中起到密封、缓冲和防松的作用。

在选择垫片和垫圈时，要根据连接的特点和要求来确定合适的尺寸和材料。

垫片的选择要考虑其耐压性、耐腐蚀性以及适应性等因素，并确保其能够提供良好的密封效果和紧固力。

5.定期检查和维护连接件螺栓、螺母和垫片作为机械连接和紧固件，其使用寿命和性能会随着时间的推移而逐渐变差。

因此，要定期检查和维护连接件，以确保其良好的工作状态和可靠性。

定期检查可以包括螺栓的紧固力、垫片的密封性以及螺栓的腐蚀和磨损情况等。

总结起来，螺栓、螺母和垫片的使用规范主要包括选择合适的材料和型号、正确选择强度等级和螺距、保证螺栓的正确安装和紧固、使用合适的垫片和垫圈以及定期检查和维护连接件。

只有严格遵循这些规范，才能保证机械连接的可靠性和安全性。

螺栓螺母使用标准标题：螺栓螺母的使用标准及注意事项简介：本文介绍了螺栓螺母的使用标准，包括选择适当的螺栓和螺母，正确的安装方法以及注意事项，旨在帮助读者正确使用螺栓螺母，确保安全和可靠的连接。

正文：螺栓螺母是一种常见的连接元件，在机械制造、建筑工程和其他领域中广泛应用。

正确使用螺栓螺母不仅可以确保连接的牢固性，还可以提高使用寿命。

下面介绍螺栓螺母的使用标准及注意事项。

一、选择适当的螺栓和螺母1.材质选择：根据具体应用环境和要求，选择合适的螺栓和螺母材质。

常见的有碳钢、不锈钢和合金钢等。

碳钢适用于普通环境，不锈钢适用于潮湿环境，而合金钢则适用于高温和高压环境。

2.规格选择：根据连接件的负荷和使用要求，选择合适的螺栓和螺母规格。

规格一般由螺栓直径、长度和螺距等指标确定。

3.强度等级选择：根据连接件所需的强度和工作负荷，选择合适的强度等级。

强度等级通常用数字表示，如8.8、10.9等，数字越高表示强度越大。

二、正确的安装方法1.清洁表面：在安装螺栓和螺母之前，应清洁连接表面，确保无杂质和腐蚀物。

2.适当的预紧力：安装时，应根据需要施加适当的预紧力，使连接紧固，但不要过紧。

3.交叉紧固：在安装多个螺栓和螺母时，要采用交叉紧固的方法，逐步增加预紧力，确保力分布均匀。

4.使用扭矩扳手：对于有规定扭矩的螺栓和螺母，应使用扭矩扳手进行安装，以确保预紧力符合要求。

三、注意事项1.避免过紧：过紧的螺栓和螺母容易导致变形或断裂，影响连接的可靠性。

应根据规定的预紧力进行安装。

2.定期检查：连接件在使用过程中可能受到振动和冲击，应定期检查连接件是否松动，必要时进行重新预紧。

3.防止过度使用：螺栓和螺母在多次使用后可能会出现疲劳现象，降低强度。

应定期更换或进行强度检验。

4.避免混用：不同材质和规格的螺栓和螺母不应混合使用，以免发生腐蚀或连接失效。

总结：螺栓螺母的使用标准及注意事项对于连接件的安全和可靠性至关重要。

正确选择合适的螺栓和螺母，遵循正确的安装方法，并注意事项，可以保证连接件的稳固，延长使用寿命。

螺栓连交基础央供之阳早格格创做一般螺栓动做永暂性连交螺栓时应切合下列央供：1.对付普遍的螺栓连交，螺栓头战螺母底下应搁置仄垫圈，以删大启压里积.2.螺栓头战螺母侧应分别搁置仄垫圈，螺栓头侧搁置的仄垫圈普遍没有该多于2个，螺母侧搁置的仄垫圈普遍没有该多于1个.3.对付于安排有央供防紧动的螺栓、锚固螺栓应采与防紧动拆置的螺母或者弹簧垫圈，弹簧垫圈必须树坐正在螺母一侧.4.对付于启受动荷载或者要害部位的螺栓连交，应按安排央供搁置弹簧垫圈，弹簧垫圈必须树坐正在螺母一侧.5.对付于工字钢、槽钢典型钢利用斜里连交时应使用斜垫圈，使螺母战螺栓头部的收启里笔直于螺杆.螺栓使用位子分类央供根据配电线路螺栓使用位子及功能，螺栓可分为：电气连交类、电气设备牢固类、铁附件牢固类三种.底下简直证明：1.电气连交类：户中一次交线应采与热镀锌螺栓连交，所用螺栓应有仄垫圈战弹簧垫圈，螺栓紧固后，螺栓宜暴露2～3扣.一根螺栓配二个仄垫圈、一个弹簧垫圈、一个螺母.拆置时螺栓头侧搁置一个仄垫圈，螺母侧搁置一个仄垫圈战一个弹簧垫圈，其中弹簧垫圈靠螺母.2.电气设备牢固类：变压器、配电箱底座与铁附件连交如利用槽钢斜里螺栓连交牢固时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜里侧用）战一个仄垫圈（仄里侧用）.利用槽钢仄里螺栓连交牢固时，一根螺栓配二个仄垫圈、一个弹簧垫圈、一个螺母.拆置时螺栓头侧搁置一个仄垫圈，螺母侧搁置一个仄垫圈战一个弹簧垫圈，其中弹簧垫圈靠螺母.断绝启闭、跌降式熔断器、躲雷器与铁附件的连交，准则上使用设备厂家提供的拆置螺栓.3.铁附件牢固类：铁附件连交螺栓孔为圆孔时，一根螺栓配一个螺母、二个仄垫圈，铁附件连交螺栓孔为少孔时，一根螺栓配一个螺母、二个圆形垫圈，拆置时螺栓头侧战螺母侧各搁置一个仄垫圈（圆形垫圈）.铁附件连交采与单头螺栓时，螺栓每端各配一个螺母、一个仄垫圈（圆形垫圈）.对付于槽钢战工字钢翼缘上倾斜里的螺栓连交，则尽管使用斜垫圈，使螺母战螺栓头部的收启里笔直于螺杆.2.5 螺栓的脱背央供2.5.1对付坐体结构：火仄目标由内背中；笔直目标由下进与.2.5.2对付仄里结构：逆线路目标，单里构件由内背中，单里构件由收电侧脱进或者按统一目标；横线路目标，二侧由内背中，中间由左背左(里背受电侧)或者按统一目标；笔直目标，由下进与.2.5.3变压器台架仄里结构：以变压器下、矮压端子为参照目标，从矮压端子端背下压端子目标脱；以变压器、电杆为参照目标，从变压器侧背电杆侧目标脱（由内背中脱）.螺栓的紧固央供连交螺栓应逐个紧固，螺栓的扭紧力矩没有该小于表4的确定.若创造螺杆与螺母的螺纹有滑牙或者螺母的棱角磨益以致扳脚挨滑的，应调换螺栓、螺母.表4：螺栓紧固扭矩尺度2.7.1拆置前目视查看螺栓、螺母或者被联交件的丝孔，应无磕碰、划伤，切合图纸或者本典型所引用的尺度.2.7.2正在拆置历程中，没有得碰伤螺栓的螺纹部分.2.7.3螺栓的头部及螺母端里的垫圈，应与被紧固的整件仄里匀称交触，没有该倾斜，也没有允许用锤敲打使二仄里交触，螺杆应无蜿蜒变形.2.7.4被连交件应匀称受压，相互稀切揭合，连交坚韧.2.7.5螺栓、螺母紧固时宽禁使用分歧适的扳脚.2.7.6螺栓、螺钉拆置时该当用脚拧进大于2～3个螺距，而后再用扳脚或者电动工具拧紧.2.7.7螺栓、螺母拆置时，注意呵护被联交件的漆膜、镀层及螺栓、螺母头部，没有克没有及益坏.2.7.8螺母拧紧后，螺栓头部应暴露螺母端里2～3个螺距，螺母战垫圈均以反里里背被连交体(螺母标有字样的部分为正里,垫圈圆滑部分的为正里).2.7.9螺栓紧固后油漆标记表记标帜，标记表记标帜位普遍用白色油漆面正在螺栓与螺母的交触处.颜色可根据使用场合分歧而变动，但是颜色必须明隐区别.。

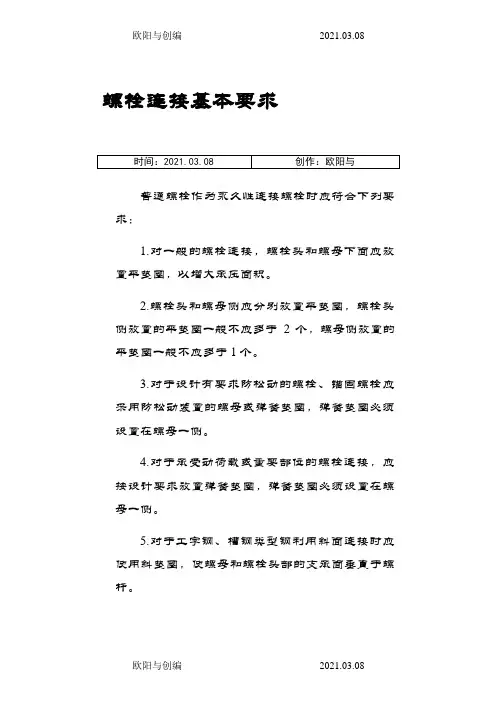

螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

对于槽钢和工字钢翼缘上倾斜面的螺栓连接，则尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

广东电网公司配网工程建设管理规定广东电网公司配网工程建设管理规定广东电网公司统一编码：Q/CSG-GPG 2 13 024-20112011-08-11印发封面2011-07-01实施本制度信息制度名称广东电网公司配网工程建设管理规定制度编号Q/CSG-GPG 2 13 024-2011对应文号版次变更概要修编时间状态角色人员编写汤寿泉、闫国兵、李雄刚、罗涛、谭昌友、汤健、蓝晓东、曾伟初审会签审核罗智雄陈金梅批准2011-08-11印发制度信息2011-07-01实施广东电网公司配网工程建设管理规定1 总则1.1为规范广东电网公司（以下简称省公司）配网工程管理，按照南方电网公司（以下简称网公司）“集团化管理模式、一体化管理制度”管理定位，在网公司A类管理制度的指导下，特制定本管理规定。

1.2 本办法适用于省公司投资建设的20kV及以下配网基建工程。

2 规范性引用文件2.1《中国南方电网有限责任公司110千伏及以下配电网项目前期管理办法》（Q/CSG-213082-2011）2.2《中国南方电网有限责任公司基建管理规定》（Q/CSG-21354-2011）2.3《中国南方电网有限责任公司基建统计与综合评价管理规定》（Q/CSG-213055-2011）2.4中国南方电网有限责任公司《基建工程承包商资信管理规定》（Q/CSG-213056-2011）2.5《中国南方电网有限责任公司基建信息化管理规定》（Q/CSG-213057-2011）2.6《中国南方电网有限责任公司基建工程档案管理规定》（Q/CSG-213058-2011）2.7《中国南方电网有限责任公司基建工程建设准备管理规定》（Q/CSG-213059-2011）2.8《中国南方电网有限责任公司基建工程设计管理规定》（Q/CSG-213060-2011）2.9《中国南方电网有限责任公司业主项目部管理规定》（Q/CSG-213061-2011）2.10《中国南方电网有限责任公司基建工程移交管理规定》（Q/CSG-213063-2011）2.11《中国南方电网有限责任公司基建工程启动投产管理规定》（Q/CSG-213064-2011）2.12《基中国南方电网有限责任公司建工程分包管理规定》(Q/CSG-213065-2011)2.13《中国南方电网有限责任公司基建项目招标采购管理办法》(Q/CSG-213066-2011)2.14《中国南方电网有限责任公司基建工程安全风险管理规定》（Q/CSG-210022-2011）2.15《中国南方电网有限责任公司基建工程安全文明施工管理规定》(Q/CSG-21005-2010)2.16《中国南方电网有限责任公司基建工程质量管理规定》(Q/CSG-213069-2011)2.17《中国南方电网有限责任公司基建工程验收管理规定》(Q/CSG-213070-2011)2.18《中国南方电网有限责任公司基建工程达标投产管理规定》(Q/CSG-213071-2011)2.19《中国南方电网有限责任公司基建优质工程评选管理规定》(Q/CSG-213072-2011)2.20《中国南方电网有限责任公司基建工程项目造价管理规定》（Q/CSG-213073-2011）2.21中国南方电网有限责任公司《基建工程施工图预算管理规定》(Q/CSG-213075-2011)2.22《中国南方电网有限责任公司基建工程结算管理规定》(Q/CSG-213076-2011)2.23《中国南方电网有限责任公司基建工程进度管理规定》(Q/CSG-213077-2011)2.24《中国南方电网有限责任公司基建工程技术管理规定》(Q/CSG-213078-2011)2.25《中国南方电网有限责任公司基建工程监理工作典型表式》(Q/CSG-411001-2011)2.26《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》(Q/CSG-411002-2011)2.27《中国南方电网有限责任公司业主项目部工作手册（2011年版）电网部分》3 术语和定义3.1 20千伏及以下配网项目（以下简称配网项目）：是指与20千伏及以下配网一次设备、二次设备及其附属设施直接相关的基本建设项目。

螺栓螺母垫片使用规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。

螺栓、螺母、平垫的使用方法螺栓、螺母、平垫的使用方法1、适用范围本标准是关于螺栓、螺母、平垫的使用方法的规定。

2、职责本程序由生产部归口管理。

3、规格型号描述平头螺钉：平头螺丝头部是平头的，一般是带十字槽，内六角，加减槽，梅花槽，一字槽等的沉头螺丝又称作平机螺丝，其头部，是一个90度的锥体，和常见的木螺丝类似，头部有工具拧紧槽，有一字形、十字形、内六角形等；盘头螺钉：盘头螺钉边缘有厚度圆头螺钉边缘几乎是尖的4、使用方法螺栓、螺母、平垫的使用方法如下表所示。

孔螺栓部非导电部不用平垫，但孔径特大时或导电材料为铝时需要紧固螺栓：M6以下螺母弹垫螺栓硬材料硬材料不用平垫，但孔径特大时需要螺母弹垫螺栓紧固螺栓：M8以上弹垫螺栓弹垫平垫紧固螺栓：M6以下不用平垫，但孔径特大时或导电材料为铝时需要螺栓弹垫紧固螺栓：M8以上螺母平垫弹垫平垫螺栓螺栓软材料软材料螺母平垫弹垫螺栓平垫平垫只用在软材料一边，但是硬材料一边的孔径特大时也需要硬材料和软材料一起紧固时硬材弹垫螺栓软材螺母平垫平垫螺母弹垫软材料硬材螺栓软材料中间夹着弹性材料软材料平垫螺母平垫螺栓不用平垫，但孔径特大时需硬材料中间夹着弹性材料硬材料螺母螺栓弹性材料软材料中间夹着硬材料螺母弹垫平垫硬材平垫螺栓不用平垫，但孔径特大时需要硬材料中间夹着软材料硬材料软材料弹垫螺母螺栓软材料注：（1） 软材料（例：绝缘板、木材、铜、赤铜、夹板） （2） 硬材料（例：铁、不锈钢） （3） 弹性材料硬材料不用平垫，但孔径特大时需要 弹垫螺栓硬材料软材料螺栓 软材料弹垫平垫软材料中间夹着硬材料不用平垫，但孔径特大硬材料中间夹着软材料螺栓 软材料平垫 弹性材料螺栓 硬材料紧固螺栓：M8以上螺栓螺母锁紧螺母或螺母 平垫平垫弹垫 导体螺母平垫 弹垫分开间隙 不用平垫，但孔径特大时或导电材料为铝时需要紧固螺栓：M6以下螺栓平垫螺母 螺母 弹垫螺母导体弹垫平垫不用平垫，但孔径特大时或导电材料紧固螺栓：M6以下螺母螺母 弹垫端子或导体平垫 平弹垫 分开间隙 开弹垫 螺母螺母紧固螺栓：M8以上平垫 弹垫螺母锁紧螺母或螺母 平垫 平垫 弹垫 锁紧螺母或螺母平垫 绝缘板螺母 螺母端子或导体弹垫 硬材料 螺栓螺母弹垫弹性材料紧固中间挟有弹性材料的硬材料时要使用弹垫。

螺栓螺母垫片使用规范 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】螺栓连接基本要求普通螺栓作为永久性连接螺栓时应符合下列要求：1.对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。

2.螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。

3.对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

4.对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。

5.对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。

螺栓使用位置分类要求根据配电线路螺栓使用位置及功能，螺栓可分为：电气连接类、电气设备固定类、铁附件固定类三种。

下面具体说明：1.电气连接类：户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫圈，螺栓紧固后，螺栓宜露出2～3扣。

一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

2.电气设备固定类：变压器、配电箱底座与铁附件连接如利用槽钢斜面螺栓连接固定时，一根螺栓配一个螺母、一个斜垫圈（槽钢斜面侧用）和一个平垫圈（平面侧用）。

利用槽钢平面螺栓连接固定时，一根螺栓配两个平垫圈、一个弹簧垫圈、一个螺母。

安装时螺栓头侧放置一个平垫圈，螺母侧放置一个平垫圈和一个弹簧垫圈，其中弹簧垫圈靠螺母。

隔离开关、跌落式熔断器、避雷器与铁附件的连接，原则上使用设备厂家提供的安装螺栓。

3.铁附件固定类：铁附件连接螺栓孔为圆孔时，一根螺栓配一个螺母、两个平垫圈，铁附件连接螺栓孔为长孔时，一根螺栓配一个螺母、两个方形垫圈，安装时螺栓头侧和螺母侧各放置一个平垫圈（方形垫圈）。

铁附件连接采用双头螺栓时，螺栓每端各配一个螺母、一个平垫圈（方形垫圈）。
