【主题】：PCB双面板和多层板生产流程一、引言PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的一部分，它承载着电子元器件并提供电气连接。
在不同的电子产品中，我们经常会听到双面板和多层板的概念。
那么，它们的生产流程究竟是怎样的呢？二、双面板生产流程1. 设计与布局：双面板的生产流程首先要进行电路设计和布局，包括元件布局和线路走向的设计。
2. 制作内层板：将玻璃纤维布浸渍树脂，然后在铜箔上覆盖光敏胶，通过曝光、显影、蚀刻等步骤形成线路和铜箔残留的区域。
3. 复板：将内层板与预制好的介质层板及铜箔层板复合，并通过热压技术将其加以固化。
4. 外层图形化：在外层板铜箔表面上覆盖一层光敏胶，然后按照设计图形进行曝光、显影、蚀刻，形成外层线路及铜箔残留的区域。
5. 孔位铆合：利用机械或激光技术在板面上打孔（冲压孔位）。
6. 表面化学镀镍金：对板面进行化学镍金处理，以增强其与焊盘的附着力。
7. 色素沉积：在板面上形成阻焊油墨或者焊盘油墨图形。
8. 表面喷镘：将表面喷上喷锡层，构成铅（锡）粘接的表面。
三、多层板生产流程1. 设计与布局：多层板的设计和布局要比双面板更为复杂，需要考虑多层板间的互连关系和信号传输。
2. 制作内层板：多层板同样需要制作内层板，但在此之前需要将设计好的电路图分层布局，并使用铜箔、介质等材料进行层压。
3. 复合与预压：通过预压机将内层板与预制好的介质层板及铜箔层板复合，并进行热压处理。
4. 钻孔：利用高精度数控钻孔机对多层板进行钻孔处理，确保孔位的精确性。
5. 表面处理：在板面进行化学镀铜处理，以增强其导电性。
6. 外层图形化：进行外层线路的图形化处理，包括曝光、显影、蚀刻等步骤。
7. 色素沉积：形成阻焊油墨或者焊盘油墨图形。
8. 表面处理：喷镘或者喷锡等表面处理工艺，以增强焊盘的焊接性能。
四、总结从以上的生产流程可以看出，双面板和多层板的生产流程都是需要经过多道工艺步骤的复杂过程。

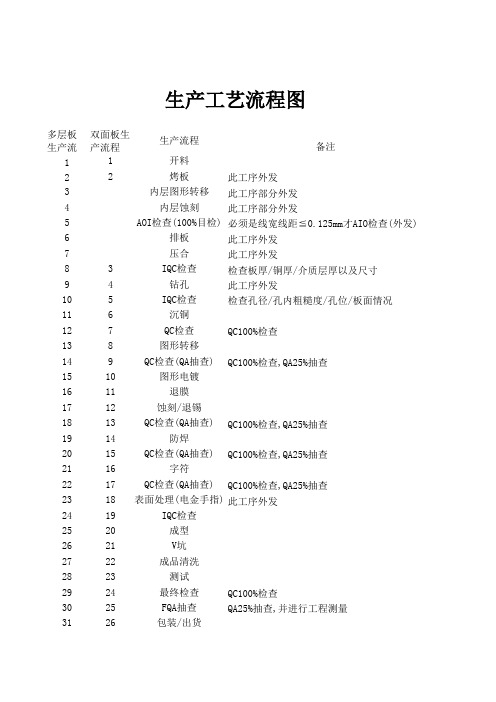

多层板生产流双面板生
产流程
生产流程
备注
11开料
22烤板此工序外发
3内层图形转移此工序部分外发
4内层蚀刻此工序部分外发
5AOI检查(100%目检)必须是线宽线距≦0.125mm才AIO检查(外发) 6排板此工序外发
7压合此工序外发
83IQC检查检查板厚/铜厚/介质层厚以及尺寸
94钻孔此工序外发
105IQC检查检查孔径/孔内粗糙度/孔位/板面情况
116沉铜
127QC检查QC100%检查
138图形转移
149QC检查(QA抽查)QC100%检查,QA25%抽查
1510图形电镀
1611退膜
1712蚀刻/退锡
1813QC检查(QA抽查)QC100%检查,QA25%抽查
1914防焊
2015QC检查(QA抽查)QC100%检查,QA25%抽查
2116字符
2217QC检查(QA抽查)QC100%检查,QA25%抽查
2318表面处理(电金手指)此工序外发
2419IQC检查
2520成型
2621V坑
2722成品清洗
2823测试
2924最终检查QC100%检查
3025FQA抽查QA25%抽查,并进行工程测量
3126包装/出货
生产工艺流程图。
线路板生产流程(一)多种不同工艺的PCB流程简介*单面板工艺流程下料磨边→钻孔→外层图形→（全板镀金）→蚀刻→检验→丝印阻焊→（热风整平）→丝印字符→外形加工→测试→检验*双面板喷锡板工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*双面板镀镍金工艺流程下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板喷锡板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→外形加工→测试→检验*多层板镀镍金工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→外形加工→测试→检验*多层板沉镍金板工艺流程下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→外形加工→测试→检验一步一步教你手工制作PCB制作PCB设备与器材准备(1)DM-2100B型快速制板机1台(2)快速腐蚀机1台(3)热转印纸若干(4)覆铜板1张(5)三氯化铁若干(6)激光打印机1台(7)PC机1台(8)微型电钻1个(1)DM-2100B型快速制板机DM一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备，1)【电源】启动键一按下并保持两秒钟左右，电源将自动启动。
2)【加热】控制键一当胶辊温度在100℃以上时，按下该键可以停止加热，工作状态显示为闪动的“C”。
再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100℃以下，机器将自动关闭电源；胶辊温度在100℃以内时，按下此键，电源将立即关闭。
PCB制作工艺流程一、开料目的：以制造流程单之规格，将大面积的敷铜泊基板依制前设计所规化的工作尺寸裁切尺寸及厚度发料并裁板。
1、裁板作业流程：仓库→裁板室→调整尺寸→裁板→检查测量2、磨边作业流程：设置长、宽→磨边→水洗一→水洗二→水洗三→挤干→吹干→烘干二、内层1、内层前处理目的：将除去板面氧化物及油污，再加磨刷粗化铜面增加感光材料于铜面的附著力。
作业流程：上板→化学清洗(H2SO4：3％～5％,压力：1.5±0.5㎏/C㎡)→溢流水洗(压力：1.5±0.5㎏/C㎡)→磨刷→中压水洗(压力：3.0±0.5㎏/C㎡)→微蚀刻(SPS：100～120g/1, H2SO4：1％～3％,压力：1.5±0.5㎏/C㎡)→溢流水洗(压力：1.5±0.5㎏/C㎡)→酸洗(H2SO4：1％～3％)→溢流水洗(压力：1.5±0.5㎏/C㎡)→烘干→检查注意事项：1、做板之前要做刷痕实验、水纹实验，刷痕宽度：1.0±0.2㎝,水纹：15秒以上；2、内层板厚分为两种：47mil的为普通基板，其他为特殊基板，特殊基板要做标记，还要测板厚；3、检查压力表；2、涂布目的：以抗蚀性材料附著力在铜面上，制作内层线路GND、VCC作业流程：进料→粘尘→下降→入料→涂布→烘烤(第一阶段：145℃；第二阶段：125℃；第三阶段：115℃；第四阶段：55℃；第五阶段：35℃) →出料→检查注意实项：1、粘尘纸200片后换一次；2、油墨刮刀压力调整(压力：1.0～3.0㎏/C㎡)；3、检测膜厚(8.0±1.5mil)，检查脏点等3、曝光(半自动曝光)目的：曝光灯发出紫外光投射在已贴有干膜的板面上，将曝光菲林上线路图形转移到感光干膜上，未吸紫外光的干膜显影时会溶解于显影液中作业流程：检查底片→架底片→调整对准度→放板→吸真空→曝光→检查注意事项：1、每天清洁机台，做能量测试；2、室内温度：22.0±2℃，湿度：55±5％；3、黑色底片每曝光2000次后报废，每曝光500次后底片检查；4、每曝光前用手动滚轮清洁一次底片，底片每曝光10片清洁一次，每50片上机检查一次；5、底片L2朝上，L3朝下；6、灯管亮到熄灭：12秒；7、抽真空度至少600～700MMHG；8、抽真空后用刮刀赶气；9、放板时，把底片翻开看到压条后，沿着压条放板，避免刮伤底片4、显影目的：显影是把尚未发生聚合反应的区域用显影液将之冲洗掉，已感光部分则因已发生聚合反应而洗不掉乃留在铜面上成为蚀刻之阻剂膜5、蚀刻目的：以蚀刻液将铜表面去除，留有抗蚀油墨之线路，制作内层线路GND、VCC 6、去墨剥膜目的：将线路上之抗蚀材料去掉，露出铜线路完成制作内层线路ND、VCC(4，5，6)工作流程：显影(温度：31.0±2℃；浓度：碳酸钠：1.0±0.2wt％,传送速度：4.0±0.5m/min；压力：1.75±0.25㎏/C㎡)→水洗(压力：1.5±0.3㎏/C㎡)→蚀刻(温度：40～45℃；传动速度：4.0±0.5m/min；喷压：上压3.0±0.5㎏/C㎡，下压2.8±0.5㎏/C㎡；铜含量：105～115g/l) →水洗(压力：1.5±0.3㎏/C㎡)→检查→软化去墨(温度：45～50℃；传动速度：4.5±0.5m/min；浓度：NaOH1.0～0.2％；去墨第一段0.1～0.2㎏/C㎡；去墨第二段0.5～0.2㎏/C㎡；去墨第三段1.5～0.2㎏/C㎡)→水洗→酸洗(温度：RT；压力：1.5±0.3㎏/C㎡，H2SO4浓度：1～3％)→水洗→烘干(温度：90.0±10℃)→检查→收板注意事项：1、每天退槽一次；2、有线路的板含有线路的板面朝上，没有线路的板不作要求；3、每天用报废板做显影、蚀刻实验，检查参数是否合格；4、检查压力表；5、每班换水一次；6、滤网每天清洗一次；7、检查喷嘴7、黑化处理工作流程：上料→碱性清洁(16″)→水洗(6″)→水洗(11″)→微蚀(8″)→水洗(1″)→水洗(5″)→预侵(6″)→黑化(15″)→热纯水洗(8″)→水洗(5″)→水洗(16″)→后侵(16″)→纯水洗(3″)→纯水洗(8″)→热纯水洗(16″)→滴干→烘干(35″)注意事项：1、开机前须检查各槽液位是否正常；2、插板时须一片一片的插；3、黑化好的板做首件、自主检查时需垂直向上取板且手指不能拿入单元内；4、黑化OK板预叠前所停放的时间不能超过一小时；5、生产的合格黑化板必须在24小时之内压合完毕，否则超过时间需要新烘烤或重工；6、卸板时需两手平行从飞靶上取出，轻放板上，防止动作不规范造成板面刮伤；7、检查黑化颜色均匀不均匀、漏不漏铜、刮伤、有没有烘干；8、HTG170以上只能在白班做；9、检查压力表；10、参数：微蚀35±2℃，室温32.8℃，黑化75±5℃，热水洗50±3℃，后侵28±5℃，热纯水洗50±3℃，烘干一：120±10℃，烘干二：120±10℃，烘干三：120±10℃，共用35分，清洁：50分8、棕化处理(TG150℃以上的不做棕化)作业流程：上料→酸洗(温度：30±5℃，浓度： 5±2％H2SO4，压力：上压1.5±0.2㎏/C㎡，下压1.5±0.2㎏/C㎡)→水洗(压力：上压1.0±0.2㎏/C㎡，下压1.0±0.2㎏/C㎡)→清洁(温度：50±2℃，压力：上压1.5～2.5㎏/C㎡，下压1.5～2.5㎏/C㎡，碱度：0.96±0.1N)→纯水洗(压力：上压1.0±0.2㎏/C㎡，下压1.0±0.2㎏/C㎡)→预侵(温度：30±3℃，强度：70～100％，酸度：0.06～0.12N，速度：3.6±0.2m/min)→棕化(温度：38～45℃，酸度：1.8～2.3N，CB2218A强度：90～120％，CB2218B强度：150±30％，H2O2：11.5±2g/l,CU2+＜50g/l，微蚀量：40～80u″，速度：3.6±0.2m/min)→纯水洗(压力：上压1.0±0.2㎏/C㎡，下压1.0±0.2㎏/C㎡)→干燥1(温度：90±5℃)→干燥2(温度：90±5℃)→收板→检查注意事项：1、每天须做首件，检查各个参数是否合格；2、生产的合格棕化板必须在小时之内压合完毕；3、做完后，检查颜色均匀度、是否漏铜、是否刮伤；4、检查压力表；9、压合①、PP裁切工作流程：安装PP→调整刀具(上下间隙为0.08mm)→开机→长度设定(控制单位inch换mm，裁板尺寸依OP单规定)→速度设定→张数设定→加工作业(在更换裁切不同的TG材料前必须把机台上的粉尘清理干净后方可裁切)→手动部分→收料注意事项：1、温度：22±5℃，湿度：50±10℃；2、PP的经向、纬向一定要根据OP来裁切：3、裁切OK的PP可以静至一个月，超过时间不能用；4、裁切好的TG180℃PP用红色大字报表示，TG140℃的PP用白色大字报表示，TG150℃的PP用黄色大字报表示；5、裁好HTG的PP不能超过6小时；6、裁切首片，测量尺寸是否与OP单要求的尺寸相符；②、预叠（温度：20～18℃，湿度：55±5％）⑴、熔合(六层板或六层板以上)工作流程：开机(检查三点组合)→机台调整(检查定位pin位置是否于板的对位孔相重合)→参数设定→加工作业→关机⑵、铆合(六层板或六层板以上)工作流程：开机→机台调整→调整铆钉→加工作业→关机注意事项：1、预叠前，先看板是否有刮伤、颜色是否均匀等，方可叠合；2、熔合、铆合必须做首件，检查是否合格；3、熔合、铆合要求L2、L5朝外，L3、L4向里；4、隔2小时测量一次铆钉高度，铆钉高度的范围：1.27±0.2mm；5、熔合的温度不做限制，但是就好在340～360℃，时间：加光板的是30～33秒，其他的是22秒③、叠合(温度：22±2℃，湿度：60±5℃)工作流程：准备工作(铜箔、无尘纸、粘尘布、钢板)→清洁机台→检查铜箔→选择排版数→参数设定→叠板注意事项：1、读取工单叠合图所用铜箔规格、产商等，检查机台铜箔是否一致，否则更换；2、根据生产胺尺寸计算在钢板上的排版面积，排版所在钢板上的利用率尽可最大，在排版台上调整红外线固定排版位置或方向；3、根据SOP规定，生产板层数设定排版层数，排版总高度必须高于防滑块高度；4、把板放在红外线固定位置上，叠板时不能在叠台上齐板或抖动PP，叠板动作要轻快；5、六层板要求11叠，四层板12叠④、压合作业流程：开机→设立压合参数→上机→热压→冷压→下机注意事项：1、热板温度测试：180℃恒温10分钟状态，每个热盘取9点，使用感温探针直接测试；2、每6个月测试一次热板，正常热板温差为3.0℃±1.5℃；3、热盘平行度测试：①取直径3.0mm铅条，各热盘放置5根铅条并注意避开盘面滚珠依左右平均放置；②放置后以100psi压力压合10分钟；③取该热盘每一点值与该热盘所有点的平均值对比其差异值小于±0.03mm，否则进行维修，每年测试一次；4、热压真空度：700mmHg以上，热盘温度及压力：依附件之温度及压力设定；5、冷压系统压力设定：100～125㎏/C㎡（板面压力为85～105psi）,时间：50min，冷压的降温速率为5℃/min下，冷压后板面的实际温度设定为53℃以下压合程式一览表：阶段T（℃）（±5℃）t(min)(±0.1min)P(psi)(±3psi)t(psi)(±0.1min)1 150 13 100 132 150 12 300 123 195 25 400 254 195 65 400 655 185 5 300 56 180 3 150 37 170 2 50 2 Total 125 125阶段T（℃）（±5℃）t(min)(±0.1min)P(psi)(±3psi)t(psi)(±0.1min)1 150 13 100 152 150 12 300 133 195 25 400 274 195 65 400 605 185 5 300 56 180 3 150 37 170 2 50 2Total 125 125压合程式执行完毕；②超出5分钟外来电时，将压合板取出，把表面PP及铜箔撕掉，再做一次黑化制程，后续正常作业（注：1、黑化制程不能做微蚀处理；2、只能适用于无阻抗控制板子）压合扳子取出→PP及铜箔撕掉→黑化→后续正常作业2、在压合程式第二阶段时停电停机因此时PP的树脂开始融化流动，有大量气泡存在不能重工3、在压合程式第三阶段（高压段）时停电停机①在压合程式第三阶段（高压段上压1～50分钟）时停电停机，因此时PP的树脂开始融化流程，有大量气泡存在不能重工②在压合程式第三阶段（高压段上压50分钟以上）时停电停机，此时树脂已固化，保证足够固化时间即可来电后接着该压合程式执行，下压后须测TG值、热冲击爆实验、介质厚度测试，判定是否合格10、裁切→捞边→铣靶→钻靶→磨边①磨边作业流程：开机→送板→磨边（根据不同板厚调整刀具的位置每次更换刀具后应做一次对应位置检测，进给量每边磨掉0.5mm左右即可）→洗板（传输速度：5.5±0.5m/min，水洗压力：第一段1.0±0.5㎏/C㎡，第二段1.5±0.5㎏/C㎡，第三段1.0±0.5㎏/C㎡）→烘干→收板11、钻孔多层板作业流程：钻孔工具准备→程式输入→裁定位PIN→上料→钻孔作业→下机台检验→刷磨去毛头双面板作业流程：磨板边→上PIN→钻孔工具准备→程式输入→上料→钻孔作业→下PIN→下机台检验→刷磨去毛头注意事项：1、核对OP，所取钻头是否合乎OP上之尺寸；2、检查钻头条件：进刀速、转速、孔限数设定，这些参数根据钻针大小、材质来设定的；3、打PIN （PIN直径：0.123″，深度12.5mm）；4、铝垫板必须能涵盖所有的孔，以免断针；5、孔径15.7mil以下(﹤1.5mil）,钻孔片数双面板2片，4-10层板2片；孔径15.7mil以上（≧15.7mil），钻孔片数双面板3片，4-6层板3片，8-10层板2片；6、钻孔前要空跑孔数，确认无误；7、胶带距离板边小于0.8cm；8、冰水机温度：19±2℃；9、喷锡板使用手推磨机600﹟，化金板、化银板、OSP 板、金手指板使用800﹟～1000﹟；10、检查备针是否备错，测量大小；11、钻孔、刷磨完后，用X-RAY孔位检查机检查是否钻偏；12、温度：22～25℃，湿度：45～50％；13、检查铝片上的压痕，确认压力角是否水平重工流程：检查并输入钻孔程式→上料→找孔→下料→检查①因停电、停气、断针等造成的漏孔、孔未钻透的板子检查后按照重工流程重工②因用错针造成孔小的板须重工12、去胶渣与化学铜目的：钻孔中造成高温产生胶渣黏于内层铜箔上，此胶渣会造成内层OPEN，所以要去胶渣工作流程：上板→酸洗(压力：1.0±0.2㎏/C㎡，H2SO4：3～5％)→水洗（压力：1.7±0.3㎏/C㎡）→刷磨（刷痕：1.0±0.2cm，电流：2.8±0.5A）→水洗（压力：1.7±0.3㎏/C㎡）→高压水洗（38±2㎏/C㎡）→超音波水洗（温度：40±5℃，电流：2.5±0.2A）→水洗（压力：1.7±0.3㎏/C㎡）→烘干（温度：75±5℃）→收板注：传动速度：3.5±0.5m/min；刷磨完成后的板子，须于12小时内完成一铜电镀作业13、一铜线工作流程：上架（抽样方式检视板子是否有严重凹陷及刮伤）→膨胀剂（Normal FR-4 材料：温度67～73℃，强度：10～16％；HTG材料：温度72～80℃，强度：13～16％，NaOH浓度：0.75～1.1N）→高锰酸钾（Normal FR-4 材料：温度72～78℃；HTG材料：温度76～80℃，NaOH浓度：1.0～1.4N，KmnO4浓度：45～65g/L，Mn6+:须保持在25g/L以下）→预中和（H2SO4浓度：2～4％，H2O2浓度：1.0～2％）→中和（温度：42～46℃）→碱性清洁（温度：47～51℃，碱当量：0.012～0.018N）→微蚀（温度：25～30℃，H2O2浓度：2～5％，SPS浓度：40～70g/L，CU﹥25g/L更槽）→预侵（温度：28～32℃，比重：1.100～1.1600，CU：少于1500PPM）→活化（温度：42～46℃，强度：70～100％，氯化亚钾﹥3g/L，比重：1.140～1.1820，CU：少于2000PPM，铁：少于100PPM）→化学铜（温度：30～36℃，CU2+：1.7～2.3g/L，NaOH：9.0～13g/L，甲醛浓度：3～5g/L，EDTA浓度：25～30g/L）→酸侵（H2O2浓度：100～120ml/L）→镀铜（温度：20～30℃，电流密度：14±2ASF，CuSO4.5H2O浓度：60～80g/L，H2SO4浓度：100～120ml/L，HCL浓度：40～80PPM，EP1100B-2：0.7～3.0ml/L，EP1100C-2：2.8～17ml/L）→烘烤（温度控制：95±5℃，速度：4.5±0.5m/min）→下架注意事项：1、每班分析膨胀剂后在添加，每周更换滤芯，每生产84万平方尺换槽；2、高锰酸钾槽，电流控制在1500±50A，不生产时控制在1000±50A，每生产100万平方尺后换槽；3、中和槽每生产15万平方尺后换槽；4、碱性清洁槽每生产6.7万平方尺后换槽；5、预侵槽每生产30万平方尺换槽；6、活化槽每日槽液浓度分析后添加，滤芯2周换一次，每一年换槽一次或CU﹥2000PPM换槽；7、化学铜槽每天依分析后添加，控制在14 ～26 ，每天二次试验控制在8-10级；8、镀铜槽：阳极铜块每星期检视、添加一次一年更换一次，每周做一次Hull Cell试验，每周分析一次槽液，每次分析后添加。
多种表面处理工艺PCB简单生产流程一、总的生产流程：开料内层站压合站钻孔站一铜（沉铜）外层站二铜（电镀）aoi外层防焊站喷锡/化金/金手指文字站成型成测fqcosp站包装仓库库存表明：1、如果就是双面板话，就没浮铜这一流程，轻易就是电镀，2、aoi就是指自动光学检查(aoi,automatedopticalinspection)3、osp是指organicsolderabilitypreservatives的简称，中译为有机保焊膜，又称护铜剂，英文亦表示之preflux。
直观的说道osp就是在洁净的裸铜表面上，以化学的方法短出来一层有机皮膜，这层膜具备防氧化，耐磨冲击，耐湿性，用来维护铜表面于常态环境中不再稳步锈蚀（水解或硫化等）；但在时程的冲压高温中，此种保护膜又必须很难被助焊剂所快速去除，如此方可并使遮住的整洁铜表面以求在极短时间内与熔融焊锡立即融合沦为稳固的焊点。
二、单面松香板（松香/osp工艺）single-side(resin/osp)三、单面电金板single-sideflashgoldpcb四、单面喷锡板single-sidehaslpcb五、双面镀金板double-sidegold-platingpcb六、双面喷锡板double-sidehaslpcb开料laminatecutting钻孔drilling沉铜pth图表迁移imagetransferring电铜锡cu/snplating颜料etching检查checking绿油solder七、多层板multi-layerpcb开料laminatecutting内层图形inner-layerpatternprinting内层颜料inner-layeretching内层检查inner-layerchecking黑化/棕化blackoxide/brownoxide层压lamination钻孔drilling除胶渣desmear沉铜pth转入双面板图转流程进行生产osp就是organicsolderabilitypreservatives的缩写，中译作为有机保焊膜，又称护铜剂，英文亦称之preflux。
全线流程一、 线路版制造工艺基础首先，有方框图表示线路版制造的基本工艺流程：双面板从开料和焗板后，就直接进入钻孔工序。
以下介绍各个工序：1． 开料：1.1 切板：目的：按照订单要求，将大料切成MI 规定的大小。
程序：开箱取料，将板送入预先界定位置的切床上，确保安全无误后，踩脚掣把切好的板放在一边。
注意事项：切刀要锋利，尺寸要准确，分清横直料，切勿擦花板面,更勿将手带入刀下。
1.2 打字唛：目的：说明生产板的型号，如2P40116A02 表示生产的分厂为D2；P 表示生产板；4 表示四层板；0116 表示该四层板的编号；A表示客户的版本；0表示本厂的版本；程序：装好字模，试打一件，如字唛清晰，则可继续打下去，否则要换新的字模。
注意事项：字唛要打在指定的位置，力度要适中。
1.3 磨板边和圆角：目的防止刺伤手指和擦花其他板。
程序：用电木板夹住约4厘米厚的板，在机动砂带上磨板边和板角使边光滑，角圆。
注意事项：要开动吸尘器，并带口罩操作，要清除板上吸附的胶粉，并定时清除机器及其周围的粉尘。
1.4 焗板：目的：赶走水蒸汽和有机挥发物，释放内应力，促进交联反应，增加板尺寸稳定性、化学稳定性和机械强度。
程序：以每叠高度5厘米为限，将板送入焗炉，摆好，在145±10之下，焗5小时后，取出冷却。
注意事项：板料与炉边距离须大于10厘米，叠与叠间距离须大于5厘米，要记录温度和进出时间并签名，焗板一定要保证每叠板中央的温度高过玻璃转变温度（Tg ）,而且维持至少二个小时，温度也不能太高，温度过高会导致板黄。
名词解释：玻璃转化温度（Tg）是指高分子聚合物因温度之逐渐上升导致其物理性质渐起变化，由常温时的无定形或部分结晶之坚硬及脆性如玻璃。
一般的物质而转成为一种粘度非常高，柔软如橡皮一般的另一种状态之温度。
2．内层板的制造：2.1除胶：目的：除去板上原有的和磨边后带来的固化环氧树脂，减少短路。
程序：先用高锰酸钾（KmnO4）的碱性溶液在高温下氧化板面上的固化环氧树脂，然后再用中和剂将沉积在板上的二氧化锰固体（MnO2）进一步还原成锰离子（Mn+2）而溶于水在。
