PCB线路板最详细生产流程

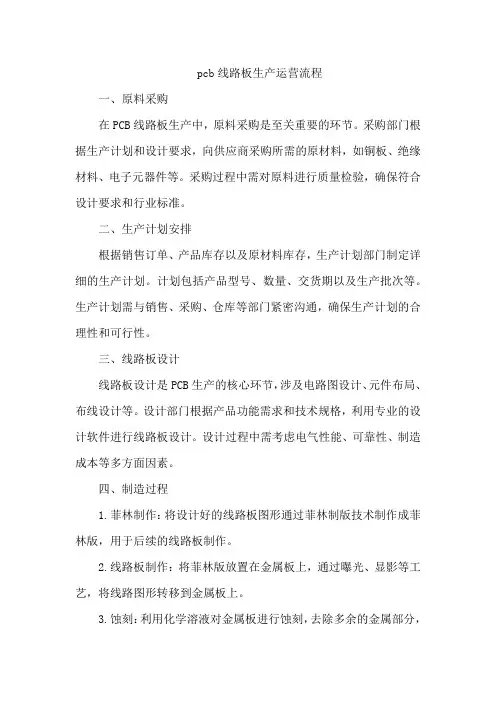

pcb线路板生产运营流程一、原料采购在PCB线路板生产中，原料采购是至关重要的环节。

采购部门根据生产计划和设计要求，向供应商采购所需的原材料，如铜板、绝缘材料、电子元器件等。

采购过程中需对原料进行质量检验，确保符合设计要求和行业标准。

二、生产计划安排根据销售订单、产品库存以及原材料库存，生产计划部门制定详细的生产计划。

计划包括产品型号、数量、交货期以及生产批次等。

生产计划需与销售、采购、仓库等部门紧密沟通，确保生产计划的合理性和可行性。

三、线路板设计线路板设计是PCB生产的核心环节，涉及电路图设计、元件布局、布线设计等。

设计部门根据产品功能需求和技术规格，利用专业的设计软件进行线路板设计。

设计过程中需考虑电气性能、可靠性、制造成本等多方面因素。

四、制造过程1.菲林制作：将设计好的线路板图形通过菲林制版技术制作成菲林版，用于后续的线路板制作。

2.线路板制作：将菲林版放置在金属板上，通过曝光、显影等工艺，将线路图形转移到金属板上。

3.蚀刻：利用化学溶液对金属板进行蚀刻，去除多余的金属部分，形成导电线路。

4.焊接：将电子元器件焊接到线路板上，实现电路连接。

5.测试：对制作完成的线路板进行电气性能测试，确保产品合格。

五、品质检测品质检测部门对生产过程中的各个环节进行严格的质量控制，确保产品质量符合行业标准和客户要求。

品质检测包括原材料检验、半成品检验、成品检验等多个环节。

对于不合格的产品，需进行返工或报废处理。

六、包装出货经过品质检测合格的产品，进行包装出货。

包装过程中需对产品进行保护，防止在运输过程中受损。

同时，根据客户要求和行业标准，进行相应的标识和标签处理。

最后，按照客户交货期及时将产品交付给客户。

七、售后服务为客户提供完善的售后服务是PCB生产运营流程的重要环节。

售后服务包括产品维修、技术支持、投诉处理等。

对于客户在使用过程中遇到的问题，售后人员需及时响应并提供解决方案。

同时，定期与客户沟通，收集客户反馈意见，不断改进产品和服务质量。

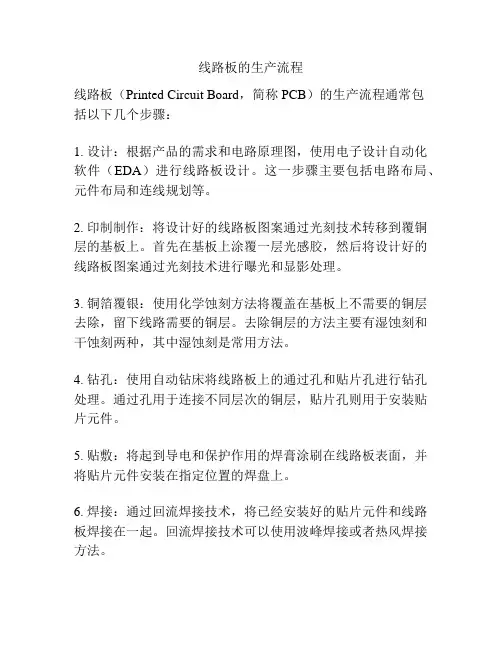

线路板的生产流程
线路板（Printed Circuit Board，简称PCB）的生产流程通常包
括以下几个步骤：
1. 设计：根据产品的需求和电路原理图，使用电子设计自动化软件（EDA）进行线路板设计。

这一步骤主要包括电路布局、元件布局和连线规划等。

2. 印制制作：将设计好的线路板图案通过光刻技术转移到覆铜层的基板上。

首先在基板上涂覆一层光感胶，然后将设计好的线路板图案通过光刻技术进行曝光和显影处理。

3. 铜箔覆银：使用化学蚀刻方法将覆盖在基板上不需要的铜层去除，留下线路需要的铜层。

去除铜层的方法主要有湿蚀刻和干蚀刻两种，其中湿蚀刻是常用方法。

4. 钻孔：使用自动钻床将线路板上的通过孔和贴片孔进行钻孔处理。

通过孔用于连接不同层次的铜层，贴片孔则用于安装贴片元件。

5. 贴敷：将起到导电和保护作用的焊膏涂刷在线路板表面，并将贴片元件安装在指定位置的焊盘上。

6. 焊接：通过回流焊接技术，将已经安装好的贴片元件和线路板焊接在一起。

回流焊接技术可以使用波峰焊接或者热风焊接方法。

7. 清洗：使用溶剂或超声波清洗设备将焊接后的线路板进行清洗，以去除焊接过程中产生的残留物。

8. 测试：使用测试设备对已经焊接好的线路板进行功能和性能测试，确保其符合设计要求。

9. 组装：将已经通过测试的线路板与外壳、按键、显示屏等组件一起进行组装，形成最终的成品。

10. 最终检验和包装：对组装好的成品进行最终的检验，确保其质量符合标准要求，并进行包装、标识等工作，以便出厂销售或安装使用。

pcb线路板生产工艺PCB（Printed Circuit Board）即印刷线路板，是由一层或多层铜箔通过化学方法镀在绝缘基板上形成导线图形，并经过穿孔、切割、抄板等工艺形成电子元器件的载体。

下面就是PCB线路板生产过程的一般工艺流程。

1. 设计和排版：根据电子元器件的需求，设计师使用计算机辅助设计（CAD）软件进行电路图绘制和排版，将每个元器件的连接关系转化为物理图形。

2. 制作内层板：首先，根据设计图将所需的铜箔铺在导电层上，然后使用光刻技术将电路图形影射到铜箔上，形成导线图案。

接下来使用蚀刻工艺将不需要的铜箔腐蚀掉，形成电路的导电层。

3. 穿孔和插孔：用钻床或激光机根据设计需求在导电层上钻孔，为后续元器件的插入和连接留下位置。

4. 外层处理：将制作好的内层板与特殊树脂层叠压，形成多层板。

然后将铜箔覆盖在多层板的两侧，形成外层的导电层。

5. 图形绘制：根据设计图样使用丝网印刷或沉积技术，在PCB表面覆盖一层保护性的绿漆，并在需要焊接元器件的位置印刷焊接垫带。

6. 固化和剪裁：将PCB放入烘箱中固化绿漆，以保证其质量。

然后使用模切机将大块板材切割成所需要的尺寸。

7. 分析测试：对PCB进行分析测试，检查焊接点和电路的稳定性和可靠性。

8. 表面处理：在需要焊接元器件的位置上使用化学镀金或Hot Air Leveling技术进行表面处理，以提高导电能力和耐腐蚀能力。

9. 测试：将PCB连接到测试设备，进行电气测试、短路测试、绝缘测试等，确保PCB的质量和功能正常。

10. 最终组装：将PCB与其他电子元器件组装在一起，形成完整的电子产品。

以上是PCB线路板生产的一般工艺流程，不同制造商可能会有所不同。

此外，为了提高生产效率和产品质量，对于复杂的PCB线路板，通常会采用自动化设备进行生产，以提高生产效率和降低成本。

PCB板生产工艺流程PCB板（Printed Circuit Board，印刷电路板）是在绝缘基板上印刷导电线路的一种电子组件。

它是电子元器件的重要载体，广泛应用于电子产品中。

下面是一个典型的PCB板生产工艺流程。

1.前期准备阶段：在正式开始PCB板的生产之前，需要进行一系列的准备工作。

首先，根据客户的要求和电路设计图纸进行审查，确定PCB板的制造工艺和技术要求。

然后，准备所需的原材料，包括基板、导电层、电解液、化学药液等。

最后，准备生产设备和工艺流程图。

2.基板预处理：首先，在基板表面涂覆一层光敏胶，然后将胶层曝光并显影，形成光敏图形。

接下来，在光敏图形上涂覆一层导电层，通常使用铜材质。

然后，将基板放入化学药液中进行浸蚀处理，以去除未被覆盖的铜层。

最后，用水冲洗基板，去除化学药液的残留物。

3.图形形成：使用光刻技术在基板的导电层上形成电路图形。

首先，在导电层上涂覆一层光阻胶，然后将胶层曝光并显影，形成光阻图形。

接下来，将基板放入化学药液中进行浸蚀处理，去除未被光阻保护的铜层。

最后，用水冲洗基板，去除化学药液的残留物。

4.铜层沉积：为了提高导电层的厚度和电导率，需要进行铜层沉积。

这一步骤通常采用化学镀铜的方法。

将基板放入含有铜离子的电解液中，通过电流的作用，铜离子被还原成铜层。

此时，导电层的厚度大大增加，以满足电路设计要求。

5.电镀涂层：在铜层上涂覆一层保护层，以保护铜层免受腐蚀和损坏。

通常使用有机物质（如有机锡化合物）进行涂层。

涂层之后，将基板放入烘干设备中进行固化。

6.成品检验：对生产完成的PCB板进行严格的检验。

按照客户的要求和标准，检查板面质量，包括导电层的良好连接、图形的完整性和正确性等。

此外，还需要进行各种电性能测试，以确保电路的正常工作。

7.成品包装：需要注意的是，以上的工艺流程仅仅是一个典型的PCB板生产过程，实际生产中可能还会根据具体要求和生产设备的不同而有所变化。

此外，PCB板的生产过程还需要严格控制工艺参数，以确保产品质量和稳定性。

pcb板制造工艺流程及控制方法PCB板，也就是印刷电路板，它的制造可有趣啦。

一、工艺流程。

1. 设计。

这就像是给PCB板画蓝图呢。

工程师们用专门的软件，把线路、元件的位置啥的都规划好。

要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。

这个阶段要是出点小差错，后面可就麻烦咯。

比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。

2. 开料。

把大的覆铜板按照设计的尺寸切成小块。

这就好比裁布料一样，得裁得准准的。

要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。

3. 内层线路制作。

这一步是在板子里做出线路来。

要通过光刻、蚀刻这些技术。

光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。

这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。

4. 层压。

如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。

这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。

5. 外层线路制作。

和内层线路制作有点像，不过这是在板子的最外面做线路。

这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。

6. 阻焊和字符印刷。

阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。

字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。

7. 表面处理。

这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。

就像给板子的表面做个美容，让它更好地和元件结合。

8. 成型。

把板子按照设计的形状切割出来。

这是最后的一步啦，就像给PCB板做个最后的造型。

二、控制方法。

1. 质量控制。

在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。

比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。

要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。

PCB板生产流程PCB板（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它作为电子元器件间连接的主要平台，承载着电子设备的信号传输和电源供应等功能。

PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。

下面将详细介绍PCB板的生产流程。

1.设计：PCB板生产的第一步是根据电子设备的功能和需求进行设计。

设计师使用电路设计软件将电路连接和布局规划在PCB板上，确定电路板上元器件的位置和信号传输路径。

2.制版：设计师将设计好的PCB板图纸输出成底版，然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面，形成底板。

3.堆叠：堆叠是将多层电路板叠在一起形成复合板。

多层板可以提高电路板的密度，同时也可以提高电路板的抗干扰能力。

堆叠时需要注意各层之间的信号和电源的分布。

4.钻孔：在制作PCB板时，需要在准确的位置上钻出连接跳线和焊盘的孔，以便连接元器件和导线。

通常使用数控钻床或激光钻孔机进行钻孔。

5.镀膜：在PCB板的表面镀上一层金属，一方面可以保护电路和导线不被氧化，另一方面也可以提高焊接接触度。

常用的金属材料包括镍和金。

6.曝光：将底板上覆盖的感光层用光来曝光，以暴露出底板上的图案和线路。

曝光后的感光层会发生物理或化学变化，形成图案和线路。

7.蚀刻：通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除，露出底板上的铜层。

经过蚀刻后，就可以形成PCB板上的电路图案和导线。

8.压线：在PCB板的金属层上覆盖一层焊盘，用于连接元器件和电路板。

焊盘会通过一种叫做压铜的工艺来形成。

9.测试：通过对PCB板的电气特性进行测试，确保电路板的质量和性能符合要求。

测试中会检查电路板的连通性、阻抗匹配等参数。

10.组装：将元器件、电阻、电容等进行焊接，完成整个电路板的组装。

组装时需要将元器件与焊盘进行精确定位，在连接之后进行焊接。

以上就是PCB板生产的基本流程。

线路板的生产流程线路板，又称电路板、PCB板（Printed Circuit Board），是一种用于电子设备的重要组成部分，它能够支持并连接电子元件，以实现电气和电子信号的传输。

线路板生产流程较为复杂，包括多个步骤。

下面将详细介绍线路板的生产流程。

1.设计阶段：2.材料准备：在生产线路板之前，需要准备所需材料，包括基板材料、导电材料、印刷油墨等。

常用的基板材料有FR-4（玻璃纤维增强环氧树脂板）、铝基板、陶瓷基板等。

3.裁剪基板：基板通常是大面积生产的，所以需要将大块的基板裁剪成适当的尺寸。

裁剪可以使用机械锯、数控锯或激光切割等方法进行。

4.天然气发油二氯甲烷：将裁剪好的基板放入天然气发油二氯甲烷溶液中，去除基板表面的油污和杂质，并保持基板表面的平整度。

5.镀铜：经过清洗的基板进入镀铜工序。

首先，将基板放入特殊的溶液中，通过化学反应，在基板表面形成一层导电铜层。

然后，在基板表面涂覆一层光敏剂，曝光并显影，形成电路图案。

接着，在暴露的导电区域再次进行镀铜，形成表面覆铜。

6.制作印刷油墨层：将基板放入蚀刻装置中，使用化学蚀刻的方法，去除导电图案以外的覆铜层。

然后，涂覆印刷油墨，使其填充在蚀刻后的凹槽中。

蚀刻完成后，印刷油墨形成线路图案。

7.进行钻孔：使用自动钻孔机，根据电路设计要求，在印刷油墨的空白处钻孔，形成电路板上元器件安装的孔位。

8.加热热点：为了提高焊接效果，还应在电路板上加热，使得元件焊接更加牢固。

9.焊接元器件：使用自动贴片机将元件精确地贴附在电路板上。

然后，将元器件与电路板焊接在一起。

10.进行功能测试：完成焊接后，对线路板进行功能测试，以确保产品的性能和质量。

11.过程检验和调试：对生产过程中的每个环节进行检验，以及对生产出的产品进行调试和测试，以确保线路板的质量和可靠性。

12.进行喷锡、包装等工序：对已经完成测试的线路板进行喷锡等镀处理，以确保线路板的稳定性和耐久性。

然后，根据客户需求，进行包装和标识。

pcb生产流程
PCB生产流程通常包括以下几个步骤：
1. 原材料准备：准备所需的原材料，包括基板、铜箔、电阻、电容、芯片等。

2. 图纸设计：根据产品需求绘制PCB的布局图和电路图，确定布线规则和元器件位置。

3. 印制电路板制作：通过化学反应将电路图上的线路、焊盘等传输到基板上，形成印刷电路板（PCB）。

4. 光刻制作：利用光刻技术将电路图转移到铜箔上，形成铜箔电路。

5. 电镀：在铜箔上涂上一层保护膜，然后通过电解核实，将金属覆盖在铜箔上，增加导电性。

6. 电路板组装：将元器件按照电路图的布局要求分布在PCB板上，并通过焊接技术将它们固定在板上。

7. 焊接：通过波峰焊或热风烙铁等方式将元器件与PCB板焊接在一起。

8. 焊接检测：检测焊接质量和电气性能，包括引脚连接、电压、电流等。

9. 硅胶封装：保护元器件免受外部环境的干扰和损害，提高产品的稳定性和可靠性。

10. 测试：测试装配好的电路板的功能和性能是否满足设计要求。

11. 包装：将测试合格的电路板进行包装，包括静电包装、箱装等。

12. 质量控制：对成品进行质量检验，确保产品质量符合要求。

以上是一般的PCB生产流程，具体的流程可能根据产品的不同有所差异。

PCB生产流程概况总的来说，线路板的整个生产流程如下：来料（IQC）→开料→（烘板）→钻孔→检查（IQC）→粗磨→沉铜→细磨→线路转移（干菲林/丝印）→电镀→）→FQC）→抽查（FA）→包装下在分各个不同的流程分别叙述。

一．IQCIQC的主要功能是检查来料（原材料、大料或钻孔板）的质量，进行收板、验板，合板的板经过包装，送电镀车间磨板。

板料经过IQC检验合板后，送钻房钻孔。

开料后的板有A板及B板等多种尺寸。

钻房钻孔是将各个孔的位置用座标（X.Y）表示，钻针的直径用D表示，另外还有钻速，钻针的上升下降速度等这一系列的数据输入电脑，然后用电脑将这一系列的数据存储在纸带上打印出纸带。

再用纸带去控制钻孔的上述各种数据，即能钻出符合要求的板。

钻好孔后的板需经过IQC的验收，验收的程序如下：1.核对板块生产编号，钻孔制作资料，测度孔径用试针，红胶片样板，按制作要求检验板料。

2.铜板检查项目：板料、板厚及开料尺寸。

3.对不合品质要求的铜板，应抽出重新加工或作报废处理，不能混淆好次。

4.验收板是发现不合格铜板，应立即向当班主管.班长汇报情况。

IQC钻孔板的检查内容主要是：1.钻歪孔2.物有圆孔3.披锋4.多孔5.少孔6.塞孔7.曝孔8.钻偏9.未钻穿10.刮花铜面11.露纤维12.尺寸不合13.板厚/薄14.铜箔厚度不对15.单双面混乱16.工艺不对17.纤维丝18.孔径超公差19.板面花板二．磨板经过IQC检查后合格的板送去电镀房磨板。

磨板用两种磨板机，一台粗磨，一台细磨，其主要区别在于粗磨是在沉铜之前，而细磨则在沉铜之后进行。

磨板的主要作用在于：粗磨：除去钻孔板表面的垃圾，使铜面光滑，平整。

而细磨则不但要使铜面光滑，平整，还可以除去铜板表面的氧化物。

喷锡板厚在1.5MM 以上的板在磨板前需啤圆周角，因为有很多铜板的外形很粗糙，啤上圆角之后，可以将其区分开，另外，还可以避免划伤板。

判断磨板的质量，主要是要看其表面是否有垃圾，铜面是否光滑平整，有无氧化层及刮花等。

PCB线路板生产流程PCB线路板生产流程（单/双面板）一、单面松香板（不用钻孔，用模具冲孔）开料——丝印线路（黑油）——蚀刻——蚀刻QC ——手钻管位孔——丝印UV 绿油——丝印字符——冲板—— V－CUT （连片）——过松香—— FQC ——FQA ——真空包装出货二、单板松香板（钻孔锣板）开料——钻孔——丝印线路(黑油)——蚀刻——蚀刻QC——丝印UV绿油——丝印字符——CNC锣板——V－CUT（需连片）——过松香——FQC——FQA——包装出货三、单面喷锡板（不用钻孔，用模具冲）开料——丝印线路（黑油）——蚀刻——蚀刻QC——手钻管位孔——丝印热固绿油——丝印字符——喷锡——冲板——V－CUT——成品测试——FQC——FQA——包装出货四、单面镀金板（不用钻孔，用模具冲孔）开料——丝印线路（黑油）——镀镍、金——蚀刻——蚀刻QC——手钻管位孔——丝印UV绿油——丝印字符——锣板——UV －V-CUT——（连片）——成品测试——FQC——FQA——包装出货五、单面镀金板（钻孔、锣板）开料——钻孔——丝印线路（黑油）——镀镍、金——蚀刻——蚀刻QC——丝印UV 绿油——丝印字符——锣板——UV－CUT （连片）——成品测试——FQC——FQA——包装出货六、双面镀金板开料——焗板——钻孔——沉铜——感光线路——电铜、镍、金——蚀刻——测试——蚀刻QC——感光绿油——丝印字符——冲板或锣板——V－CUT——成品测试——FQC——FQA——包装出货七、双面喷锡板开料——焗板——钻孔——沉铜——图形转移——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——喷锡——冲板或锣板——V－CUT——成品测试——FQC——FQA——包装出货八、双面喷锡金手指板开料——焗板——钻孔——沉铜——线路——电铜、锡——蚀刻——退锡——蚀刻QC——感光绿油——丝印字符——电金手指——喷锡——冲板或锣板——V－CUT——金手指斜边——成品测试——FQC——FQA——包装出货九、双面沉金（化金）板开料——焗板——钻孔——沉铜——一全板电镀——感光线路——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——沉金（化金）——冲板或锣板——V－CUT——成品测试——FQC——FQA——包装出货十、双面沉银和沉锡板开料——焗板——钻孔——沉铜——感光线路——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——冲板或锣板——V－CUT——成品测试——沉银（沉锡）——FQC——FQA——包装出货。

PCB的生产流程简介PCB板（Printed Circuit Board，印刷电路板）是一种用于支持和连接电子元件的基础材料。

它起着支撑和传导作用，是电子设备中不可或缺的组成部分。

本文将简要介绍PCB的生产流程。

一、PCB设计在PCB制造的过程中，首先需要进行电路板的设计。

设计人员根据电子设备的需求和功能要求，使用专业的电路设计软件，进行电路板的布局和布线设计。

通过设计软件，我们可以确定电路板的尺寸、层数和线路连接方式。

二、电路板原材料准备在PCB制造过程中，需要准备各种原材料，包括基材、铜箔、耐火材料和覆盖层。

其中，基材是支持电路板结构的主要材料，可以选择有机基材（如FR-4）或无机基材（如陶瓷）；铜箔是用于导电的材料，可根据设计需求进行选择；耐火材料用于板材层之间的隔热和阻燃，通常是一种玻璃纤维材料；覆盖层用于保护电路板上的电子元件。

三、电路板层压电路板层压是将多层电路板结合在一起的过程。

首先，将准备好的基材和覆铜箔放在一起，形成厚度适当的层，在层与层之间放置耐火材料。

然后，将堆叠好的板材放入预热机中进行预热，使板材中的树脂熔化。

最后，将板材放入层压机中进行高温高压处理，使树脂熔化并与铜箔粘合在一起。

四、电路板图形化在电路板层压之后，需要通过图形化的过程来形成电路板的形状和尺寸。

这个过程通常被称为电路板的切割和切割。

首先，将层压好的电路板放入机器中，通过数控机床或激光切割机来切割和切割板材。

完成后，通过机器来修整和打磨电路板的边缘。

五、电路板开孔电路板开孔是为了在板上安装电子元件和连接器。

通过机器或激光，将电路板上需要开孔的位置进行加工。

开孔过程可以分为铣削孔和钻孔两种方式。

铣削孔适用于较大直径的孔，而钻孔则适用于较小孔径。

六、电路板表面处理电路板的表面处理是为了提高电路板的焊接能力和抗氧化能力。

目前常用的表面处理方法有热浸金和喷锡。

热浸金是将电路板浸入一种金属液体中，使金属与电路板表面发生化学反应，形成一层金属保护层。

线路板工艺流程线路板（PCB）是一种用于支持和连接电子元件的基板，它们是电子设备中必不可少的组成部分。

线路板的制造过程是一个复杂的工艺流程，需要多道工序和严格的质量控制。

本文将介绍线路板的制造工艺流程，包括设计、材料准备、印刷、化学蚀刻、钻孔、电镀、组装等环节。

1. 设计。

线路板的制造过程始于设计阶段。

设计师根据电路原理图和客户需求绘制线路板的布局图和连接图。

他们使用专门的设计软件来完成这一过程，确保线路板的布局合理、连接正确。

2. 材料准备。

一旦设计完成，制造过程就开始了。

首先是材料准备阶段，需要准备好基板材料、铜箔、化学药品等。

基板材料通常是玻璃纤维增强的环氧树脂板，铜箔则用于制作导线。

3. 印刷。

印刷是制造线路板的第一道工序。

在这一步骤中，先将设计好的线路图和元件位置图印在基板上，形成导线图案和元件安装位置标记。

印刷通常使用丝网印刷技术，将导电油墨印在基板上。

4. 化学蚀刻。

印刷完成后，需要将多余的铜箔蚀刻掉，只留下设计好的导线图案。

这一步骤称为化学蚀刻，通过浸泡在蚀刻液中，将多余的铜蚀刻掉，留下设计好的导线。

5. 钻孔。

完成化学蚀刻后，需要在基板上钻孔，以便安装元件和连接不同层的导线。

钻孔通常使用数控钻床完成，确保孔位准确。

6. 电镀。

钻孔完成后，需要对导线进行电镀，增加其导电性能。

电镀还可以保护导线不被氧化和腐蚀。

电镀通常使用化学镀铜的方法。

7. 硬化。

电镀完成后，需要对线路板进行硬化处理，以增加其机械强度和耐腐蚀性能。

硬化通常使用热压或者化学硬化的方法。

8. 确认。

线路板制造完成后，需要进行严格的质量检验，确保线路板符合设计要求。

检验包括外观检查、导通测试、绝缘测试等。

9. 组装。

最后一步是将元件安装到线路板上，并进行焊接。

这一步骤需要精密的自动化设备来完成，确保元件安装正确、焊接牢固。

以上就是线路板的制造工艺流程，每一个步骤都需要严格控制质量，确保最终的线路板符合设计要求。

线路板的制造工艺流程虽然复杂，但是通过现代化的设备和严格的质量控制，可以高效地完成。

pcb生产流程PCB（Printed Circuit Board）即印制电路板，是电子设备中常用的一种基础组件，用于连接和支持电子元件，并实现电子元件之间的电气连接。

PCB生产流程是将原始材料加工和组装成最终的印制电路板的过程。

下面将以简单的方式介绍PCB生产的基本流程。

1. 设计电路板图纸：首先，根据电子设备的需求，设计师需要制定电路板的图纸，确定电路板的层数、布线规则和布线路径等。

2. PCB图像制作：在设计电路板图纸之后，需要使用电子设计自动化（EDA）软件将电路图转化为PCB板图。

然后，将PCB板图导出为Gerber文件，用于PCB板图的制作。

3. PCB板材选择：根据电路板的具体要求，选择适合的PCB板材，如FR-4、铝基板等。

4. PCB板图制作：使用Gerber文件，利用光刻技术将电路板的图像制作在覆铜板上。

首先，在覆铜板上涂上感光胶，然后将Gerber文件通过光刻曝光的方式，将图像转移到覆铜板上。

5. 化学腐蚀：在完成PCB板图制作之后，需要进行化学腐蚀的步骤。

将覆铜板浸泡在含有腐蚀剂的溶液中，溶液会腐蚀掉除了电路图以外的覆铜板。

6. 丝网印刷：在完成化学腐蚀后，需要进行丝网印刷的步骤。

丝网印刷是将焊膏通过丝网印刷在PCB板上，用于焊接电子元件。

7. 元件贴装：在完成丝网印刷后，将电子元件通过自动贴装机精确地贴装在PCB板上，电子元件与PCB板上的焊膏形成电气连接。

8. 回流焊接：将贴装好的电子元件的焊膏通过回流焊接炉进行加热，使焊膏熔化，同时将电子元件固定在PCB板上。

9. 检验和测试：对焊接后的PCB板进行检验和测试，确保电子元件的焊接质量和电气连接的可靠性。

10. 包装和出货：在通过检验和测试之后，将PCB板进行包装，并准备出货。

当然，上述仅是PCB生产的主要流程，并不是详细的指导。

在实际生产中，还需要考虑到细节和特定的要求，如表面处理、钻孔、装配等。

但总体而言，以上介绍的是PCB生产的基本流程，可以帮助我们了解PCB的生产过程。

PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。

在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。

下面将详细介绍PCB生产工艺流程。

1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。

（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。

（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。

（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。

3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。

（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。

（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。

（3）显影：用显影剂去除未固化的光刻图案。

4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。

5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。

常用的镀金方法有化学镀金、电镀镀金和电镀锡等。

6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。

7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。

通常采用热浸镀锡或喷锡等方法。

8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。

9.修边：通过机器将PCB板修边成所需的形状和尺寸。

10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。

12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。

以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。

pcb线路板工艺制造流程PCB线路板是电子产品中不可或缺的一部分，它起着连接各种电子元器件的重要作用。

制造一块优质的PCB线路板需要经过多个工艺步骤，下面将详细介绍PCB线路板的工艺制造流程。

第一步：原材料准备PCB线路板的主要原材料包括基板材料、铜箔、化学药品等。

基板材料通常采用玻璃纤维增强的环氧树脂板，铜箔则用于制作线路。

在制造PCB线路板之前，需要对这些原材料进行准备，确保其质量和规格符合要求。

第二步：图纸设计和制作在PCB线路板的制造过程中，首先需要进行电路图纸的设计和制作。

设计师根据电子产品的功能和要求，绘制出相应的电路图纸。

然后，使用专业的PCB设计软件将电路图纸转化为PCB的制造文件，包括Gerber文件和钻孔文件等。

第三步：板材切割在PCB线路板制造的过程中，基板材料通常是大片的，需要根据实际尺寸进行切割。

切割时需要使用专业的切割设备，确保切割的精确度和平整度，以保证后续工艺步骤的顺利进行。

第四步：板表面处理为了提高PCB线路板的焊接性能和耐腐蚀性能，需要对板表面进行处理。

一般采用化学镀铜或热浸镀锡的方式，形成一层保护层。

这样可以防止铜箔氧化和腐蚀，提高线路板的可靠性和稳定性。

第五步：图形图层制作根据制造文件中的Gerber文件，将线路图形图层转移到PCB上。

这一步通常采用光刻技术，利用光敏感胶层和紫外线曝光设备，将图形图层转移到PCB上，并进行显影和固化处理，形成线路图形。

第六步：导电图层制作在PCB线路板上形成线路图形之后，需要在图形上形成一层导电层，以实现电路的导通。

这一步通常采用化学蚀刻技术，将不需要的铜箔部分蚀刻掉，只留下需要的线路。

蚀刻后，还需要进行清洗和除锡处理，以确保线路的质量和可靠性。

第七步：印刷和喷锡PCB线路板上的元器件通常是通过印刷和喷锡等工艺步骤进行安装和连接的。

印刷工艺主要包括印刷油墨和固化的过程，将元器件的引脚和线路板上的焊盘连接起来。

喷锡工艺则是在焊盘上喷涂一层锡膏，用于焊接元器件。

pcb线路板的生产流程
开料的准备：一般线路板工厂会采用国内三大板材：国纪、建滔、生益（根据客户的要求），都是采用机械化精准裁切，好产品从源头做起。

钻孔：使用全进口精密高速钻机，生产幅面大，8轴钻头同时下钻，效率和品质同时保证，加以辅助工序保证空壁粗糙度，方便后工序生产。

沉铜：PCB工厂使用自动沉铜线操作，减少人为实务及提升品质稳定性，
专业操作员对要输I浓度实时监测以保证生产。

图形转移：采用进口压膜机及干膜生产，pin钉对位，以保证线径级线距
1. 6
电镀：采用化学生产，加厚孔铜级面铜以保证pcb板电气性能的最优。

2.7
AOI光学检测：烛刻前的品质检验，保证一次通过率，使用国外知名进口设备。

3.8
从客户原始文件转换为菲林底片，检验后封装为后工序的图形转移做准备。

4.9
丝印文字：采用全自动文字丝印机，保障了文字的清晰度及立体感，方便
SMT焊接。

5.10
表面处理：pcb线路板工厂一般的表面处理有有铅喷锡，无铅喷锡，沉金，OSP抗氧化，镀金，沉锡，沉银，沉镍，裸铜和选化板这几种材质。

6.11
CNC成型：引进高精密电脑数控CNC，保证PCB板外型尺寸的公差级美观，同时提高了生产效率（量大需要开模具）。

7.12
线路板终检测试：这是产线上结束工序。

全部使用高速飞针测试机级专用测试架测试机，高速测试机也是目前大部分pcb生产厂家为配备的设备，起
价格昂贵，氮气检测的效率是普通设备无法企及的。

线路板的生产工艺流程线路板（PCB）是电子产品中不可或缺的组成部分，它作为电子元器件的载体和连接器，承载着电子元器件之间的连接和通信。

线路板的生产工艺流程经过多道工序，包括设计、制版、印刷、成型、焊接、组装等，下面将详细介绍线路板的生产工艺流程。

1. 设计阶段。

线路板的设计是整个生产工艺流程的第一步，设计师根据产品的需求和功能要求，利用CAD软件进行线路板的设计。

在设计过程中，需要考虑线路板的布局、层次、连接方式、电子元器件的布置等因素，确保线路板的性能和可靠性。

2. 制版。

制版是线路板生产的关键环节，也是设计图转化为实体线路板的第一步。

制版过程中，需要将设计图转化为光刻胶板，然后通过曝光、蚀刻等工艺，将线路板的图案和线路形成在铜箔上。

3. 印刷。

印刷是将线路板的图案和线路转移到基板上的过程。

通过印刷工艺，将导电油墨印刷在基板上，形成线路板的导电层。

印刷工艺需要精确控制温度、湿度和压力等参数，确保印刷质量和线路的精度。

4. 成型。

成型是将印刷好的线路板进行成型和切割，形成最终的线路板形状和尺寸。

成型过程中，需要使用模具对线路板进行成型，然后通过切割工艺将线路板切割成所需的尺寸和形状。

5. 焊接。

焊接是将电子元器件焊接到线路板上的过程，通过焊接工艺，将电子元器件与线路板的导电层连接起来，形成电路通路。

焊接工艺需要精确控制温度、焊接时间和焊接方法，确保焊接质量和线路板的可靠性。

6. 组装。

组装是将线路板与其他组件进行组装，形成最终的电子产品。

在组装过程中，需要将线路板与电源、显示屏、外壳等组件进行组装，然后进行测试和调试，确保产品的性能和稳定性。

通过以上的生产工艺流程，线路板可以从设计到最终成品，经过多道工序和精密加工，确保线路板的质量和可靠性。

线路板作为电子产品的重要组成部分，其生产工艺流程对产品的性能和稳定性起着至关重要的作用。
