C20喷射混凝土配合比设计

325水泥c20喷射混凝土配合比325水泥C20喷射混凝土配合比引言：喷射混凝土是一种常用于隧道、地下工程和高层建筑等工程中的施工技术。

其中，325水泥C20喷射混凝土配合比的设计和应用广泛受到工程师和施工方的关注。

本文将就该配合比的设计原则、配合比的具体参数以及其施工工艺等方面进行探讨。

一、325水泥C20喷射混凝土的配合比设计原则1. 强度要求：根据工程的具体要求，确定喷射混凝土的抗压强度等级。

一般而言，C20级别的喷射混凝土适用于普通工程，其抗压强度为20MPa。

2. 稳定性要求：喷射混凝土在施工过程中，需要具备良好的流动性和可喷性，以保证喷射施工的顺利进行。

3. 耐久性要求：喷射混凝土在长期使用中需要具备较好的耐久性，以确保工程的持久性和安全性。

4. 施工性要求：配合比设计应尽可能简单、实用，以确保施工操作的便利性，并减少施工中的失误。

二、325水泥C20喷射混凝土的配合比参数1. 水灰比：水灰比是指水与水泥的质量比。

一般情况下，水灰比越低，喷射混凝土的强度和耐久性越好。

对于325水泥C20喷射混凝土，水灰比一般控制在0.45左右。

2. 砂石比：砂石比是指砂与骨料的质量比。

合理的砂石比可以提高喷射混凝土的稳定性和流动性。

一般而言，325水泥C20喷射混凝土的砂石比为1.5左右。

3. 砂率：砂率是指砂的质量与骨料总质量之比。

适当的砂率可以提高喷射混凝土的流动性和可喷性。

对于325水泥C20喷射混凝土，砂率一般控制在40%左右。

4. 粉料掺量：粉料掺量是指混凝土中粉料（如粉煤灰、矿渣等）的质量与水泥总质量之比。

适量的粉料掺量可以改善喷射混凝土的工作性能和耐久性。

一般而言，325水泥C20喷射混凝土的粉料掺量为10%左右。

三、325水泥C20喷射混凝土的施工工艺1. 喷射设备准备：选用适合的喷射设备，并进行必要的检查和试验，确保设备的正常工作。

2. 基层处理：清理基层表面的杂物和污垢，并进行必要的修补和处理，以提高喷射混凝土的附着力。

Ｃ2０喷射混凝土配合比设计书一、设计依据:1、设计图纸2、JＴG F60-2009《公路隧道施工技术规范》3、JTＧ／T F60－2009《公路隧道施工技术细则》4、GB５00８6-200１《锚杆喷射混凝土技术规范》二、设计说明:1、设计强度等级:C20。

２、设计混凝土坍落度:800～1２0ｍｍ。

3、水泥:海螺水泥P、Ｏ 42、５。

细骨料:选用泾川0～4、75mm天然中砂。

粗骨料:选用策底坡石料厂5～１０mm碎石.外加剂:采用咸宁天安新型材料有限公司生产得速凝剂,按胶凝材料用量10%掺配。

拌合水:饮用水。

4、拟使用工程部:隧道锚杆支护、仰拱等.5、原材料主要技术指标及试验结论（1:水泥)（2：粗集料)（3：细集料）三、混凝土基准配合比设计1、计算配制强度2０MPａ---－混凝土强度标准差，取4、0MＰａ。

混凝土设计强度：＝20MPa混凝土配制强度：= =２0+1、６4５×4＝26、６ＭＰa2、水胶比：根据设计规范及试拌效果取水胶比0、52。

3、单位用水量根据设计规范及施工条件需要，混凝土坍落度为800～１20mm.根据实际试拌效果,取用水量为238ｋg/m³。

计算单位胶凝材料用量为：45８kg/m³4、选定砂率：根据根据设计规范及实际试拌效果初步选用5５%。

５、计算配合比：质量法:假定每立方米混凝土得重量为2３00kg则即：458＋+2３8=2300５5％=解得:８82ｋｇ7２２kg6、确定混凝土基准配合比配合比：水泥：砂:碎石：水 =45８：８8２：7２2：2３8比例为1:1、９3：1、58：0、52四、混凝土配合比试配、调整根据混凝土配合比选定要求，以基准配合比为基础，选配两个调整配合比,其用水量与基准配合比相同,水胶比较基准配合比分别增加或减少0、02,即水胶比分别为0、50与0、5４.1、水胶比为0、５0得参照1配合比根据质量法计算配合比：配合比：水泥:砂:碎石:水=４76：８72:714：２3８比例为：1：1、83:1、４4：０、502、水胶比为0、５4得参照2配合比根据质量法计算配合比：配合比：水泥:砂:碎石:水=4４1：8９2:７29:238比例为：1：２、0２:1、６5:0、５4 五、混凝土配合比试配结果及确认拟使用申报配合比于２％,结合工地施工实际情况,拟选用申报配合比：配合比:水泥:砂:碎石：水 =45８:8８２：722：２38比例为1:１、93:1、５８：0、52。

c20锚喷混凝土配合比C20锚喷混凝土配合比一、引言C20锚喷混凝土是一种常用的建筑材料，具有良好的强度和耐久性。

配合比是指将水泥、砂、石子等原材料按照一定比例混合制成混凝土的方法。

本文将介绍C20锚喷混凝土的配合比设计原则和具体步骤。

二、配合比设计原则1. 强度要求：C20混凝土的强度等级为C20，即抗压强度为20MPa。

因此，在设计配合比时，应确保混凝土的强度能够满足这一要求。

2. 流动性要求：锚喷混凝土需要具备一定的流动性，以便于在喷涂过程中能够均匀地附着在基层表面。

因此，在配合比设计中，需要控制混凝土的水灰比，以保证适当的流动性。

3. 施工要求：锚喷混凝土需要通过喷涂的方式施工，因此在配合比设计中，需要考虑到喷涂的工艺要求，确保混凝土的粘结性和附着力。

三、配合比设计步骤1. 确定水泥用量：根据设计强度和体积计算出所需水泥的用量。

一般情况下，C20锚喷混凝土的水泥用量为每立方米200kg。

2. 确定砂石比例：根据混凝土的配合比要求，确定砂石的比例。

一般来说，C20锚喷混凝土的砂石比例为1：2.5。

3. 确定水灰比：根据混凝土的流动性要求，确定合适的水灰比。

水灰比过高会导致混凝土流动性过大，影响混凝土的强度；水灰比过低则会使混凝土流动性不足，难以喷涂。

一般来说，C20锚喷混凝土的水灰比为0.55-0.65。

4. 确定掺合料用量：根据需要，可以添加适量的掺合料，如粉煤灰、矿渣粉等，以改善混凝土的工作性能和强度。

5. 混合材料：按照确定的配合比将水泥、砂、石子和水混合均匀，形成均匀的混凝土浆料。

6. 施工前的调试：在实际施工之前，应进行小样试制，通过试验验证配合比的合理性和可行性。

7. 施工操作：将调试好的混凝土浆料通过喷涂设备喷涂到基层表面，形成均匀的锚喷混凝土层。

四、结论C20锚喷混凝土的配合比设计是确保混凝土材料性能和施工质量的重要环节。

合理的配合比设计可以保证混凝土强度、流动性和施工性能的要求。

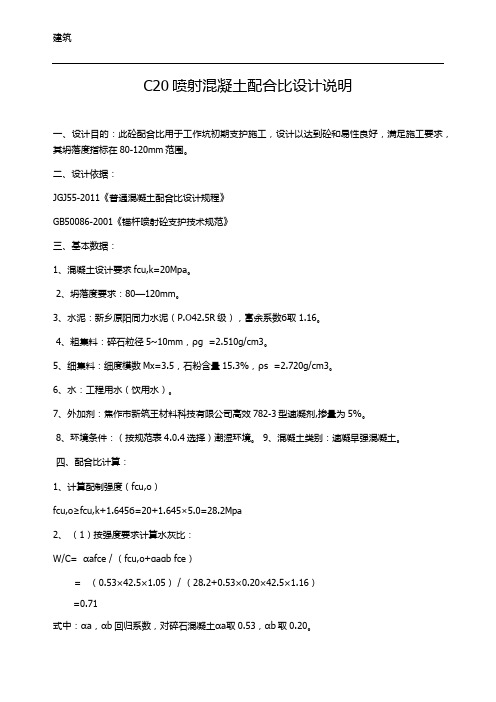

C20喷射混凝土配合比设计说明一、设计目的：此砼配合比用于工作坑初期支护施工，设计以达到砼和易性良好，满足施工要求，其坍落度指标在80-120mm范围。

二、设计依据：JGJ55-2011《普通混凝土配合比设计规程》GB50086-2001《锚杆喷射砼支护技术规范》三、基本数据：1、混凝土设计要求fcu,k=20Mpa。

2、坍落度要求：80—120mm。

3、水泥：新乡原阳同力水泥（P.O42.5R级），富余系数б取1.16。

4、粗集料：碎石粒径5~10mm，ρg =2.510g/cm3。

5、细集料：细度模数Mx=3.5，石粉含量15.3%，ρs =2.720g/cm3。

6、水：工程用水（饮用水）。

7、外加剂：焦作市新筑王材料科技有限公司高效782-3型速凝剂,掺量为5%。

8、环境条件：（按规范表4.0.4选择）潮湿环境。

9、混凝土类别：速凝早强混凝土。

四、配合比计算：1、计算配制强度（fcu,o）fcu,o≥fcu,k+1.645б=20+1.645×5.0=28.2Mpa2、（1）按强度要求计算水灰比：W/C= αаfce / （fcu,o+αаαb fce）= （0.53×42.5×1.05） / （28.2+0.53×0.20×42.5×1.16）=0.71式中：αа，αb回归系数，对碎石混凝土αа取0.53，αb取0.20。

fce: 水泥的实际强度（Mpa）按下式计算。

fce=γc .fce,g=1.16×42.5=49.3 Mpa（2）按耐久性校核水灰比；混凝土所处环境条件属于潮湿地区，查表4.0.4，允许最大水灰比为0.60。

根据GB50086-2001《锚杆喷射砼支护技术规范》要求水灰比宜为0.42-0.50按强度计算水灰比为0.72，结合混凝土要求故采用水灰比为0.50。

3、每立方混凝土用水量（mwo）确定。

C20 喷射砼配合比计算书一、设计砼配合比依据：1、公路桥涵施工技术规范JTJ041-20002、普通砼配比设计规程JGJ55-20003、公路工程集料试验规程JTG E42-20054. 公路工程水泥及水泥砼试验规程JTG E30-2005 5．公路隧道施工技术规范JTJ042-946、锚杆喷射混凝土支护技术规范GB50086-2001二、原材料1、水泥：海螺牌P.O 42.5R等级水泥。

2、粗集料：婺源碎石，粒径为5-10mm，连续级配。

3、细集料、河砂，细度模量为2.80。

4、水、工地饮用水。

5、速凝剂：采用南京凯迪建材厂生产的FDN-9速凝减水剂，掺量为5％。

三、施工部位隧明洞支护, 施工坍落度为80~100mm。

四、计算：1、试配强度F cu,o=F cu,k+1.645×δ=20+1.645×5=28.225Mpa2、计算水灰比水泥富余系数为r c=1.13，水泥实强度F ce=r c×F ce.k=1.13×42.5=48.025MpaW/C=a a×F ce/（f cu,o+a a·a b·f ce）=0.46×48.025/（28.225+0.46×0.07×48.025）=0.743、根据锚杆喷射混凝土支护技术规范，取水灰比W/C=0.50.4、确定单位用水量（Mwo）根据碎石最大粒径及坍落度要求，取用水量M wo=200kg/m35、计算水泥用量（Mco）,Mco=M wo/(W/C)=20/0.50=400kg/m36、选用砂率（βs）,取βs =54％7、用重量法计算砂，碎石用量，假定混凝土表观密度为2200kg/m3Mco +Mgo +Mso +Mwo =2200Mso/(Mso+Mgo)=0.54400+Mgo+Mso+200=2200Mso/(Mso+Mgo)=0.54解得Mgo=736kg，Mso=864kg8、根据锚杆喷射混凝土支护技术规范，计算速凝剂用量：Mao=400×5%=20.0kg基准配合比为：Mco:Mso:Mgo:Mwo: Mao=400:864:736:200:20.0五、根据试伴结果，坍落度为80mm，符合设计要求，配合比砼试件强度如下表：黄塔（桃）高速公路第六合同经理部工地试验室2006-5-6。

C20喷射砼配合比试验报告***水电站引水发电系统C4-3标C20喷射混凝土配合比设计报告批准：审核：编制：C20喷射混凝土配合比设计报告一设计混凝土试配依据1、《水工混凝土配合比设计规程》DL/T5330-20052、《水电水利工程锚喷支护施工规范》DL/T5181-2003二、混凝土配合比使用部位及设计要求1．该混凝土配合比是用于引水隧洞洞身和调压井井身挂网喷砼支护工程，根据设计及《水电水利工程锚喷支护施工规范》要求，该项混凝土配合比设计要求见下表：使用部位混凝土强度等级（MPa）水灰比砂率(%)强度保证率（%）备注引水隧洞洞身和调压井井身挂网喷砼支护C20 0.4~0.45 45~55 95% 湿喷法三、原材料1．水泥：云南省丽江水泥有限责任公司P.O42.5；2．粗集料：碎石：粒径5-16mm，表观密度2590kg/m3、压碎值9.7％，针片状含量9.6%3.细集料：人工机制砂，细度模数2.64，表观密度2540kg/m34. 水：生活用水5. 外加剂：四川省玉峰建材有限公司，YF速凝剂(粉体)，掺量按4%控制。

四、混凝土试配1、确定基准配合比a）砼试配强度f cu,0≥f cu,k+1.645σ=20+1.645×4.0=26.6 Mpab）水灰比据《水电水利工程锚喷支护施工规范》DL/T5181-2003表7.3.1要求，将基准水灰比暂定为0.43。

c）确定用水量根据设计及施工规范要求，初步确定用水量为170kg/m3 d）计算水泥用量m c0=m w0/(W/C)=170÷0.43=395 kg/m3e）砂率：根据设计及施工规范要求以及原材料检验结果，初步选定砂率为50％f）砂石用量：由已确定的用水量、水泥用量和砂率，根据重量法计算1m3混凝土中砂、石用量。

按混凝土拌合物假定容重2200 kg/m3，砂子重量：（2200-170-395）×0.50＝810 kg/m3碎石用量：（2200-170-395）×0.50＝810 kg/m3外加剂：395×0.04＝15.8kg/m3水：水泥：砂：碎石：外加剂＝0.43：1.0：（820÷395）：（820÷395）：（15.8÷395）＝0.43：1.0：2.08：2.08：0.04 试拌后实测容重为2220.5 kg/m3，所以基准配合比保持不变，最终确定基准配合比如下：水：水泥：砂：碎石：外加剂＝0.43：1.0：2.08：2.08：0.042、混凝土配合比试配及试验结果a）试配配合比计算表序号水灰比质量配合比水泥：砂：石：外加剂1 m3混凝土各材料用量kg水泥水砂子石子外加剂1 0.41 1.0：1.95：1.95：0.04 415 170 808 808 16.62 0.43 1.0：2.08：2.08：0.04393（395）170 820 820 15.83 0.45 1.0：2.19：2.19：0.04 378 170 826 826 15.12混凝土配合比设计报告工程名称****水电站C4-3标试验单位***水电站C4-3标试验室设计依据DL/T5330-2005JTGE30-2005.GB50086--2001报告编号PHB-2010-002拟定用途引水隧洞洞身及调压井井身支护工程试验日期2010年7月30日设计强度C20（喷射混凝土）报告日期2010年8月27日配制强度（MPa）26.6 设计坍落度（mm）10-30 拌制方法机械混凝土配合比设计结果水灰比0.43砂率（%）50实测坍落度（mm）/单位体积质量（kg/m3）2200材料名称水水泥细集料粗集料外加剂（%）5-16.0mm材料单位体积用量（kg/ m3）170 395 820 820 15.8 质量比0.43 1.0 2.08 2.08 0.04 水泥品种等级普通硅酸盐P.042.5 试验编号PHB-SN-001生产厂家云南丽江水泥有限责任公司P.O42.5 细集料规格名称机制砂试验编号PHB-SZ-002生产厂家临时砂石加工系统粗集料规格名称碎石：5-16.0 mm 试验编号PHB-CGL-003生产厂家临时砂石加工系统外加剂品种等级YF速凝剂(粉体) 试验编号PHB-SNJ-004生产厂家四川省玉峰建材有限公司备注依据混凝土28天抗压强度试验结果, 该C20喷射混凝土配合比满足相关规范和设计要求。

C20 喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F60-2009《公路隧道施工技术规范》3、JTG/T F60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级： C20。

2、设计混凝土坍落度： 800~120mm。

3、水泥：海螺水泥。

细骨料：选用泾川0~天然中砂。

粗骨料：选用策底坡石料厂5~10mm碎石。

外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。

拌合水：饮用水。

4、拟使用工程部：隧道锚杆支护、仰拱等。

5、原材料主要技术指标及试验结论（1：水泥）材料主要试验检测项目规格备注名称细度凝结时间安定性抗压强度 MPa抗折强度 MPa水泥80μm标准稠度初凝终凝试饼雷式 3 d28d 3 d28d筛余法夹法强度强度强度强度后附规定值≤ 10%/≥45min≤600min 无弯曲＜ 5≥ 17≥≥≥检测无裂缝报告实测测150185合格（ 2：粗集料）材料名称主要试验检测项目备注粗集料表观密度吸水率含泥量针片状含量压碎值坚固性后附规定值＞2500kg/m3≤ %≤ %≤ 20%≤20%≤ 12%检测实测测2713报告(3:细集料 )材料名称规格主要试验检测项目备注细集料细度模数表观密度堆积密度空隙率含泥量坚固性规定值＜ 47%＜ %后附检＜ 8%测报告实测测25211492/三、混凝土基准配合比设计1、计算配制强度20MPa----混凝土强度标准差，取。

混凝土设计强度：f cu , k＝20MPa混凝土配制强度：f cu, 0 = f cu ,k 1.645=20+ ×4=2、水胶比：根据设计规范及试拌效果取水胶比。

3、单位用水量根据设计规范及施工条件需要，混凝土坍落度为800~120mm。

根据实际试拌效果，取用水量为238kg/m3。

计算单位胶凝材料用量为：458kg/m34、选定砂率：根据根据设计规范及实际试拌效果初步选用 55%。

C20喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F60-2009《公路隧道施工技术规范》3、JTG/T F60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级：C20。

2、设计混凝土坍落度：800~120mm。

3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5~10mm碎石。

外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。

拌合水：饮用水。

4、拟使用工程部：隧道锚杆支护、仰拱等。

5、原材料主要技术指标及试验结论（1：水泥）页脚内容- 1 -（2：粗集料）页脚内容- 2 -(3:细集料)三、混凝土基准配合比设计1、计算配制强度20MPa页脚内容- 3 -页脚内容- 4 -σ----混凝土强度标准差，取4.0MPa 。

混凝土设计强度： k cu f ,＝20MPa 混凝土配制强度：0,cu f =σ645.1,+k cu f =20+1.645×4=26.6MPa 2、水胶比：根据设计规范及试拌效果取水胶比0.52。

3、单位用水量根据设计规范及施工条件需要，混凝土坍落度为800~120mm 。

根据实际试拌效果，取用水量为238kg/m ³。

计算单位胶凝材料用量为：458kg/m ³ 4、选定砂率：根据根据设计规范及实际试拌效果初步选用55%。

5、计算配合比：质量法：假定每立方米混凝土的重量为2300kg 则cp w s g c m m m m m =+++0000页脚内容- 5 -%100000⨯+=g s s s m m m β即：458+00s g m m ++238=230055%=%100000⨯+s g s m m m解得：=0s m 882kg =0g m 722kg 6、确定混凝土基准配合比配合比：水泥：砂：碎石：水 =458：882：722：238 比例为1：1.93：1.58：0.52 四、混凝土配合比试配、调整根据混凝土配合比选定要求，以基准配合比为基础，选配两个调整配合比，其用水量与基准 配合比相同，水胶比较基准配合比分别增加或减少0.02，即水胶比分别为0.50与0.54。

C20喷射混凝土配合比计算书一、编制依据1、《邵阳至怀化高速公路土建工程施工招标文件》2、《公路工程集料试验规程》（JTJ058-2000）3、《公路隧道施工技术规范》（JTJ042-94）4、《混凝土外加剂应用技术规范》（GB50119－2003）二、设计条件1、用于隧道洞口防护、洞身衬砌、中侧导坑防护。

喷射混凝土强度等级C20；用HPX喷射机。

2、组成材料：水泥：长城宝庆P.O32.5 。

细集料：中粗砂细度模数为2.6，表观密度ρc＝2642kg/m3。

粗集料：碎石，粒径5-16mm表观密度ρc＝2715kg/m3。

外加剂：重庆乐德新材料有限公司生产LW-S速凝剂参量为:3.5%-4%.三、计算配合比1、选择粗集料最大粒径最大粒径不超过最小断面直径大的1/3~2/5；HPX型喷射机输料管内径为76mm。

Dm=76mm ×1/3=25.33mm因此，可以使用5-16mm的碎石。

2、确定砂率S P＝140.63D-0.3447＝140.63×16-0.3447＝54.08％取54％3、选择水泥用量水泥标号检验：由S P=54.08%，A＝0.53根据公式：R S＝A（1.44R b-20.4）＝0.53（1.44×32.5-2.04）＝23.72＞Ryc（20MPa）故满足要求。

计算水泥用量：根据Dmax＝16mm，取B＝1，根据公式：C0=782.4×D-0.2377×B＝782.4×16-0.2377×1＝404.76（kg）取405（kg）4、计算速凝剂用量取△g＝0.03，按公式：Q0＝△g×C0＝0.035×405≈14.2（kg）取14.2（kg）5、计算水灰比和用水量根据S P =54.08％，按式计算W/C＝0.45S P+0.2475＝0.45×0.5408+0.2475≈0.49W0＝W/C×C0＝0.49×405≈198.5(kg) 取199（kg）6、计算砂石用量m co+m go+m so+m jo+m wo=m cpρs=m so/(m go+m so)*100%假定混凝土混合料湿表观密度ρcp=2400m3，405+ m go+m so+12+199＝24000.54＝m so/(m go+m so)*100%解得：砂用量m so=963.3kg/m39取963kg/m3碎石用量m go=820.7kg/m3 取821kg/m3四、确定初步配合比m c：m g：m s：m j：m w＝405：821：963：14.2：199＝1：2.027：2.378：0.035：0.49五、试配和调整采用水灰比分别为w/c＝0.44、w/c＝0.49、w/c＝0.54；砂率相应增加1％和减少1％，分别为S P＝0.55、S P＝0.54、S P＝0.53拌制三组混凝土拌和物，其配合比为：A组m c：m g：m s：m j：m w =452：780：954：15.8：199B组m c：m g：m s：m j：m w =405：821：963：14.2：199C组m c：m g：m s：m j：m w =369：856：965：12.9：199三组配合比经拌制成形，在标准条件养护28d后，按规定方法测定其立方体抗压强度值如下：根据28d强度取B组为试验结果计算：审核：。
