2016年安徽省中考模物理试题四

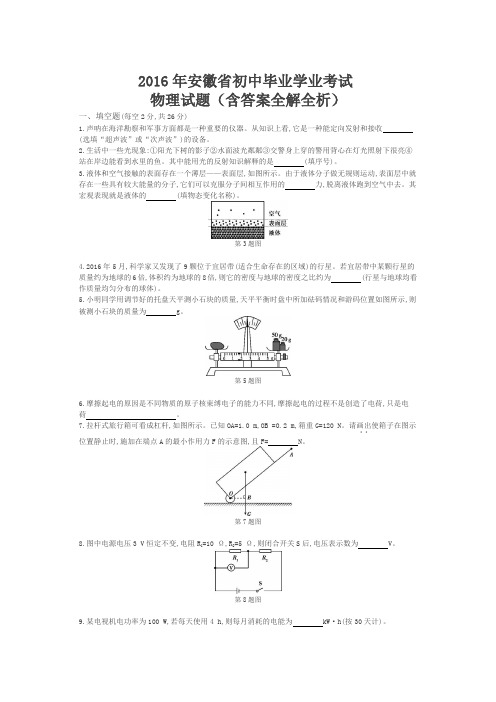

2016年安徽省初中毕业学业考试物理试题（含答案全解全析）一、填空题(每空2分,共26分)1.声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看,它是一种能定向发射和接收(选填“超声波”或“次声波”)的设备。

2.生活中一些光现象:①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是(填序号)。

3.液体和空气接触的表面存在一个薄层——表面层,如图所示。

由于液体分子做无规则运动,表面层中就存在一些具有较大能量的分子,它们可以克服分子间相互作用的力,脱离液体跑到空气中去。

其宏观表现就是液体的(填物态变化名称)。

第3题图4.2016年5月,科学家又发现了9颗位于宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍,体积约为地球的8倍,则它的密度与地球的密度之比约为(行星与地球均看作质量均匀分布的球体)。

5.小明同学用调节好的托盘天平测小石块的质量,天平平衡时盘中所加砝码情况和游码位置如图所示,则被测小石块的质量为g。

第5题图6.摩擦起电的原因是不同物质的原子核束缚电子的能力不同,摩擦起电的过程不是创造了电荷,只是电荷。

使箱子在图示7.拉杆式旅行箱可看成杠杆,如图所示。

已知OA=1.0 m,OB =0.2 m,箱重G=120 N。

请画出··位置静止时,施加在端点A的最小作用力F的示意图,且F= N。

第7题图8.图中电源电压3 V恒定不变,电阻R1=10 Ω,R2=5 Ω,则闭合开关S后,电压表示数为V。

第8题图9.某电视机电功率为100 W,若每天使用4 h,则每月消耗的电能为kW·h(按30天计)。

10.图中电源电压保持不变,灯泡标有“6 V 3 W”字样,当开关S闭合时,灯泡L正常发光,电流表的示数为0.8 A,则电阻R= Ω,通电10 s,R产生的热量为J。

第10题图二、选择题(每小题3分,共21分;每小题给出的四个选项中,只有一个选项是符合题意的)11.下列说法正确的是( )A.物体的内能增加,则一定是外界对物体做了功B.物体的温度升高,则一定是从外界吸收了热量C.物体的温度越高,含有的热量越多D.内能是物体内所有分子动能和势能的总和12.举重比赛有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判。

2016年安徽省初中毕业学业考试物理及答案(试题卷)注意事项1物理试卷共四大题,23小题.满分90分,物理与化学的考试时间共120分钟。

2试卷包括。

试题卷”(4页)和“答题卷(4页)两部分。

请务必在“答题卷”上答题，在“试题卷”上答题是无效的3.考试结束后请将.试题卷”和“答题卷”一并交回。

一、填空题(每空2分，共26分)1. 声呐在海洋勘察和军事方面都是一种重要的仪器。

从知识上看，它是一种能定向发射和接收（选填“超声波或次声波）的设备。

2.生活中一些光现象:①阳光下树的影子②水面波光粼粼③交警身上穿的警用背心在灯光照射下很亮④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是_ (填序号)。

3液体和空气接触的表面存在一个薄层—--表面层，如图所示。

由于液体分子做无规则运动，表面层中就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去。

其宏观表现就是液体的_(填物态变化名称)。

4. 2016年5月.科学家又发现了9颗位干宜居带(适合生命存在的区域)的行星。

若宜居带中某颗行星的质量约为地球的6倍.体积约为地球的8倍，则它的密度与地球的密度之比约为_ （行星与地球均看作质量均匀分布的球体)。

5 .小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示.则被测小石块的质量为_g。

6摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷_ 。

7拉杆式旅行箱可看成杠杆，如图所示·已知OA=1.0m.OB =0.2m,箱重G=120N.请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F= _N.8图中电源电压3V恒定不变，电阻R1=10Ω.R2=5Ω，则闭合开关S后.电压表示数为_ V.9某电视机电功率为100W，若每天使用4h.则每月消耗的电能为_ kW·h(按30天计)。

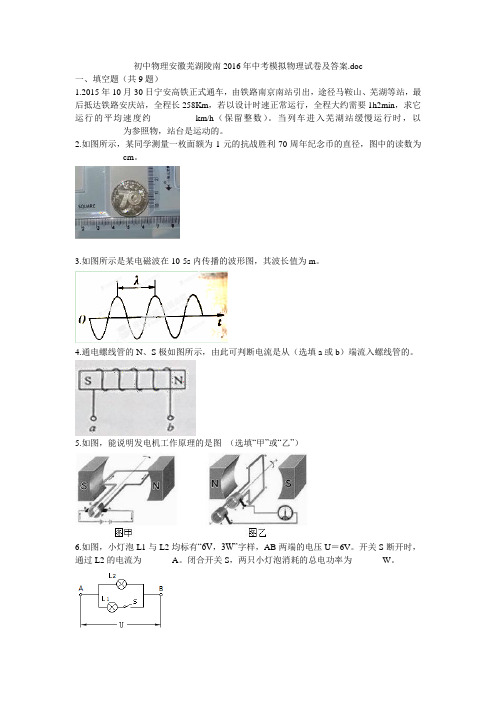

初中物理安徽芜湖陵南2016年中考模拟物理试卷及答案.doc一、填空题（共9题）1.2015年10月30日宁安高铁正式通车，由铁路南京南站引出，途径马鞍山、芜湖等站，最后抵达铁路安庆站，全程长258Km，若以设计时速正常运行，全程大约需要1h2min，求它运行的平均速度约__________km/h（保留整数）。

当列车进入芜湖站缓慢运行时，以___________为参照物，站台是运动的。

2.如图所示，某同学测量一枚面额为1元的抗战胜利70周年纪念币的直径，图中的读数为___________cm。

3.如图所示是某电磁波在10-5s内传播的波形图，其波长值为 m。

4.通电螺线管的N、S极如图所示，由此可判断电流是从（选填a或b）端流入螺线管的。

5.如图，能说明发电机工作原理的是图（选填“甲”或“乙”）6.如图，小灯泡L1与L2均标有“6V，3W”字样，AB两端的电压U＝6V。

开关S断开时，通过L2的电流为_______A。

闭合开关S，两只小灯泡消耗的总电功率为_______W。

7.如图所示，是小宇同学探究焦耳定律的部分实验装置。

已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝串联在电路。

若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为 J。

8.如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10N的拉力F，使杠杆在水平位置保持平衡，则物重G=N。

若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将（选填“增大”“不变”或“减小”）。

9.如图所示，重为2N的圆柱体竖直漂浮在水面上，其底面积S=10cm2,则水对圆柱体下表面的压强P=Pa，圆柱体下表面所处的深度h=cm。

二、作图题（共1题）1.如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点。

图甲和图乙表示经过凹透镜的两条特殊光路，请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像A’B’的光路图。

2016年安徽省中考物理试题答案及解析一、填空题。

1.超声波 ; 2、②③ 3.引 汽化; 4、3/4 ; 5、71.6 ; 6、从一个物体转移到另一个物体（相互转移）; 7、方向垂直于OA 向上，作用点在A 点，图略，24 ; 8、2 ; 9、12 ; 10.20 18 ;二、选择题11.D 12.B 13.A 14.C 15.C 16.C 17.A三、实验探究题18.（1）光屏 （2）图略 （3）B19.（1）0.6 1.2 2.4 4.8 （2）图略 （3）使用弹簧测力计前要看清量程和分度值，看指针是否在零刻度线处；使用弹簧测力计时应使得弹簧伸长方向与拉力方向一致20.（1）图略 （2）断开 最右端 0.528 调节滑动变阻器使得电压表示数为2.5V ，读出电流表示数，计算出额定电功率四、计算题。

21.解：（1）S=Vt=72km/h X 0.5h =36km（2）F=f=0.08G=0.08 X 1.5 X104=1.2 x 103 NW=FS=1.2x103NX36000m=4.32X107J t=0.5x3600s=1800sP=W/t=4.32X107J/1800s =2.4x104W（3）Q=qm=4.6X107J/kg X3kg =1.38X108J%3.31%1001038.11032.4%10087≈⨯⨯⨯=⨯=JJ Q W η 22.解：（1）液体压强同一高度各个方向上的压强都相等，由gh P ρ=，PS F =可知 物体在液体中01=合F（2）；；上上下下gh ρρ==P gh P 上上上下下下gh ;ρρ=⨯==⨯=S P F gh S P Fh g h -h g F 2S F F ρρ==-=）（上下上下合 （3）由（2）可得 浮合F S F ==h g 2ρ ；mg G =； Sh V = 因为 物块在液体中静止，二力平衡可知 G F =浮 ;所以 排排浮G V F ==g ρ，符合阿基米德原理23.解：当使用a ，b 接线柱时：Rg 与R1 、R2 并联得：)()3(21R R I R I U g g g +⋅-=⋅= .............①当使用a,c 接线柱时：Rg 与R2串联后再与R1并联得：12)10()(R I R R I U g g g ⋅-=+⋅= .............②联立①②可得 Ω=Ω=35;1521R R。

安徽省中考物理试卷一、填空题，每空2分，共26分1．（2分）（2015•安徽）许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的音调会降低．考点：频率及音调的关系．专题：声现象．分析：音调指声音的高低，音调跟物体的振动频率有关，振动频率越高，音调越高，振动频率越低，音调越低．解答：解：音调是指发声体发出声音的高低，它是由发声体振动的频率决定的，频率越大，音调越高；许多男生在变声期后，说话时声带振动的频率比以前低，因而声音的音调会降低．故答案为：音调．点评：掌握声音的三个特征，音调、响度和音色，音调和响度容易混淆，注意区分．2．（2分）（2015•安徽）挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象表面煤的分子在不停地做无规则运动，扩散到地面的土层中了．考点：分子的运动．专题：分子热运动、内能．分析：扩散现象说明了分子在不停地做无规则运动，据此判断．解答：解：挖开多年堆煤的地面，会看到地面下一定深度的土层带有黑色．这一现象表面煤的分子在不停地做无规则运动，扩散到地面的土层中了．故答案为：做无规则运动．点评：本题是一道基础题，考查学生对扩散现象的实质的了解和掌握．3．（2分）（2015•安徽）图为卫星绕地球飞行的轨道示意图．卫星在飞行过程中机械能不变，当卫星运行到近地点时，其动能最大（选填“大”或“小”）考点：动能和势能的大小变化．专题：机械能及其转化．分析：动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．解答：解：卫星在绕地球运动过程中，质量不变，卫星在近地点时，高度最低，速度最快，所以它的动能最大．故答案为：大．点评：地面附近的物体被举高时，物体具有重力势能．物体在大气层外和地球有一定的相对高度，物体具有势能．4．（2分）（2015•安徽）通电螺线管的N、S极如图所示，由此可判断电流是从a（选填“a”或“b”）端流入螺旋管的．考点：通电螺线管的磁场．专题：磁现象、电生磁．分析：本题由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．解答：解：由于通电螺线管的左端是S极、右端N极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，此时四指所知的方向即为电流的方向，电流从左侧流入，所以电源a端正极、b端为负极．故答案为：a点评：本题考查右手螺旋定则，其内容为：用右手握住螺线管，四指指向电流方向，大拇指所指的方向为螺线管N极方向．5．（2分）（2015•安徽）图为动圈式话筒的构造示意图．对着话筒说话时，声音使膜片振动，带动线圈在磁场中振动，把线圈两端的导线接入扩音机，就能通过扬声器听到说话的声音．这种话筒应用的原理是电磁感应现象．考点：动圈式话筒的构造和原理．专题：电动机、磁生电．分析：法拉第的电磁感应现象告诉我们：当闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流．解答：解：线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，我们就能通过扬声器听到说话的声音．这种话筒应用的原理是电磁感应现象．故答案为：电磁感应现象．点评：本题应记住动圈式话筒的工作原理、工作过程．能把声音信号转化为电信号．6．（4分）（2015•安徽）如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10N的拉力F，使杠杆在水平位置保持平衡，则重物G=20N．若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将不变（选填“增大”、“不变”或“减小”）考点：杠杆的平衡条件．专题：简单机械．分析：（1）如图，BA、BC为动力F和阻力G的力臂，知道C是BA的中点，也就知道两力臂的大小关系，知道阻力G的大小，利用杠杆的平衡条件求G的大小；（2）画出动力和阻力的作用线，找出动力臂的阻力臂，利用三角形的相似关系，确定动力臂和阻力臂的大小关系，再利用杠杆平衡条件分析拉力F的大小变化情况．解答：解：（1）如图，杠杆在水平位置，L BA=2L BC，杠杆平衡，FL BA=GL BC，所以G===2×10N=20N；（2）杠杆被拉起后，如图所示，BA′为动力臂，BC′为阻力臂，阻力不变为G，△BC′D∽△BA′D′，BC′：BA′=BD：BD′=1：2，杠杆平衡，所以F′L BA′=GL BC′，F′==G=×20N=10N；由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变；故答案为：20N；不变．点评：本题考查了学生对杠杆平衡条件的了解和掌握，能画出杠杆在B位置的力臂并借助三角形相似确定其关系是本题的关键．7．（4分）（2015•安徽）当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电．某次闪电的放电电流约1×104A，电压约1.8×108V，放电时间约0.01s，则这次闪电释放的电能约 1.8×1010J，合5000kW•h．考点：电功的计算．专题：电能和电功率．分析：知道雷电的放电电压、放电电流和放电时间，可利用公式W=UIt计算释放的电能．1kW•h=3.6×106J．解答：解：U=1.8×108V，I=1×104A，t=0.01s，释放的电能为：W=UIt=1.8×108V×1×104A×0.01s=1.8×1010J．1.8×1010J=kW•h=5000kW•h．故答案为：1.8×1010；5000．点评：本题考查雷雨天放电的现象以及释放电能的计算，通过计算让人们明白雷电释放的能量很大，雷雨天一定要注意．8．（2分）（2015•安徽）某同学利用斜面匀速提升重为500N的物体，已知沿斜面的拉力做的功为1000J，斜面的机械效率为60%，则物体被提升的高度为 1.2m．考点：滑轮（组）的机械效率．专题：功、功率、机械效率．分析：设物体被提升的高度为h，根据效率公式求解即可．解答：解：设物体被提升的高度为h，则：η=×100%=×100%=×100%=60%，解得，h=1.2m．故答案为：1.2．点评：此题考查效率公式的应用，关键是知道有用功、总功和机械效率的含义．9．（4分）（2015•安徽）如图所示，重为1.5N的圆柱体竖直漂浮在水面上，其底面积S=30cm2，则水对圆柱体下表面的压强P=500Pa，圆柱体下表面所处的深度h=5cm（水的密度为1.0×103kg/m3）考点：液体的压强的计算．专题：压强、液体的压强．分析：圆柱体漂浮时浮力等于重力即可求出圆柱体受到的浮力，浮力等于物体上下表面的压力差．由此求得圆柱体下表面压力；根据p=可以求出下表面受到的压强，根据p=ρgh可求出下表面所处的深度．解答：解：由题，圆柱体竖直漂浮在水面上，所以F浮=F下﹣F上=G=1.5N，F下=1.5N，水对圆柱体下表面的压强p===500Pa；根据p=ρgh，圆柱体下表面所处的深度h===0.05m=5cm．故答案为：500；5．点评：本题主要考查了物体浮沉条件的应用及压强的计算，能够得出物体所受浮力等于其重力，底部所受压力等于其重力是关键．10．（2分）（2015•安徽）如图，L表示凹透镜，MN为主光轴，O点为光心，F为焦点．图甲和图乙表示经过凹透镜的两条特殊光路．请运用凹透镜的特殊光路，在图丙中画出物体AB通过凹透镜所成虚像AB的光路图．考点：透镜的光路图．专题：透镜及其应用．分析：先根据图甲和图乙的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图．解答：解：从A点发出的平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，过光心的光线经凹透镜折射后传播方向不改变．两条光线的交点为A′点，过A′点作垂直于主光轴的直线，与主光轴的交点即为B′，则A′B′即为物体AB通过凹透镜所成虚像．如图所示：点评：凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．二、选择题，每题3分，共21分11．（3分）（2015•安徽）利用干冰（固态二氧化碳）进行人工降雨的主要过程是：干冰在高空中直接变成气体，高空中的水蒸气遇冷直接变成冰晶，冰晶下落时变成雨．以下分析错误的是（）A．干冰直接变成气体是升华过程B．干冰直接变成气体是放热过程C．水蒸气直接变成冰晶是凝华过程D．冰晶下落时变成雨是吸热过程考点：生活中的升华现象．专题：汽化和液化、升华和凝华．分析：升华是指物质从固态直接变为气态的过程，它需要吸热；凝华是指物质从气态直接变为固态的过程，是放热过程；物质由固态变为液态叫熔化，需要吸热．解答：解：A、B、干冰是一种非常容易升华的物质；当它升华时，会从周围空气吸收大量的热．选项A正确，选项B错误；C、干冰升华过程中吸收热量，导致空气温度急剧下降，使周围水蒸气放热凝华形成固态的小冰晶．此选项正确；D、冰晶在下落过程中吸收热量，由固态熔化成水，同时吸收热量．此选项正确．故选B．点评：我们不仅要掌握常见的物态变化现象，还要清楚每个物态变化过程的吸放热情况．12．（3分）（2015•安徽）下列说法正确的是（）A．弹簧测力计只能测量重力的大小B．使用滑轮组既可以省力，也可以省功C．验电器的工作原理是异种电荷相互吸引D．内燃机在做功冲程中把内能转化为机械能考点：验电器的原理及使用；弹簧测力计的使用与读数；功的原理；内燃机的四个冲程．专题：其他综合题．分析：①弹簧测力计可以测量力的大小；②使用任何机械都不能省功；③同种电荷相互排斥，异种电荷相互吸引；④热机是将内能转化为机械能的机器．解答：解：A、弹簧测力计可以测量重力，也可以测量拉力．此选项错误；B、使用滑轮组可以省力，也可能改变力的方向，但不能省功．此选项错误；C、验电器是利用同种电荷相互排斥的原理工作的．此选项错误；D、内燃机是将内能转化为机械能的机器．此选项正确．故选D．点评：此题是一道综合题，考查的知识点较多，包括弹簧测力计的用途、功的原理、验电器的工作原理和热机的本质，难度不大，主要考查我们对知识掌握的熟练程度．13．（3分）（2015•安徽）司机在驾驶汽车时必须要系上安全带，系上安全带可以（）A．减小汽车的惯性，防止发生事故B．减小司机的惯性，防止发生事故C．减小因汽车突然减速造成的伤害D．减小因汽车突然加速造成的伤害考点：惯性．专题：运动和力．分析：①一切物体都具有惯性，惯性大小的决定因素是质量；②汽车刹车时，如果没有安全带的保护，驾驶员会因为自身惯性向前运动而发生事故．所以要让安全带起到保护人体的作用，防止惯性带来的伤害．解答：解：A、B、汽车和司机的质量是一定的，有无安全带，汽车行驶速度大小，汽车和司机的惯性都不变．不符合题意；C、司机原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而司机由于具有惯性，继续向前运动，容易撞到挡风玻璃发生伤害，使用安全带可以起到保护作用．符合题意；D、司机原来和车一起向前运动，突然加速时，司机由于具有惯性，会先后运动，座椅可以对实际起到保护作用．此时安全带不起作用．不符合题意．故选C．点评：本题难度较小，主要考查生活中的惯性现象，需要学生认真体会身边的现象中包含的物理知识，做到学以致用．14．（3分）（2015•安徽）小明利用最小分度值为1mm的刻度尺测量一个物体的长度，三次测量的数据分布为2.35cm、2.36cm、2.36cm，则测量结果应记为（）A．2.36cm B．2.357cm C．2.35cm D．2.4cm考点：长度的测量．专题：长度、时间、速度．分析：多次测量取平均值可以减小误差，题目中测量了物体的长度三次，计算出平均值作为物体的长度．解答：解：物体的长度为L==≈2.36cm．故选A．点评：多次测量取平均值时，最终结果要保留与测量值相同的有效数字，以保证相同的准确程度．15．（3分）（2015•安徽）一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（）A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所致方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右考点：磁场．专题：磁现象、电生磁．分析：磁场的基本性质：对放入的磁体有磁力的作用；小磁针静止时N极所指向表示磁场方向（N极受力方向与该点的磁场方向相同，S极受力方向与该点磁场方向相反）．解答：解：某时刻开始小磁针所在的区域出现水平向右的磁场，小磁针将会受到磁场力的作用，且N 极受力方向与与磁场方向相同，水平向右；S极受力方向与磁场方向相反，水平向左．所以小磁针会发生转动，最终小磁针在磁场中静止，N极指向水平向右．所以ABC错误，D正确．故选D．点评：本题考查对磁场及基本性质的认识和理解．知道小磁针N极受力方向或静止时所指方向就是磁场方向，也是磁感应强度方向．16．（3分）（2015•安徽）如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A．电源电压较低B．L2发生了断路C．L2发生了短路D．L2的实际功率很小考点：电路的三种状态．专题：电流和电路．分析：串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．解答：解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．点评：本题考查了对电路三种状态的掌握，要理解断路、短路的含义，并要注意应用串联电路的特点应用．17．（3分）（2015•安徽）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A．B．C．考点：欧姆定律的应用．专题：欧姆定律．分析：分析电路的连接方式及电表所测的电路，根据串联电路的电压关系及欧姆定律得出结论．解答：解：由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总﹣IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小，且成反比；A、该图象符合上述分析，A正确；B、该图象不符合正比关系，B错误；CD、都是电流越大、电压越大，不符合题意，CD错误．故选A．点评：本题主要考查了欧姆定律的应用，关键能够正确分析电路，确定电表的测量对象，并能够分析出电压表和电流表示数的关系．有一定难度．三、实验题(第18小题6分，第19小题6分，第20小题8分，共20分)18．（6分）（2015•安徽）某实验小组在探究光的折射规律时，让一束光从空气斜射如玻璃水槽内的水中，看到如图所示的现象：（1）请在图中分别作出入射角（用字母i表示）和折射角（用字母r表示）．（2）为了探究从空气斜射入水中时折射角和入射角的关系，以下方案中正确的是：C（选填“A”、“B”或“C”）．A．尺测量图中的入射角和折射角，分析并得出结论B．保持入射角不变，进行多次实验，测量入射角和每次实验的折射角，分析并得出结论C．改变入射角，进行多次实验，测量每次实验时入射角和折射角，分析并得出结论．考点：光学实验设计与探究．专题：探究型实验综合题．分析：（1）光从空气斜射入水或其它透明介质时，折射角小于入射角．据此做出入射角和折射角；（2）要探究光从空气斜射入水中时折射角和入射角的关系，需要多次改变入射角的大小，测量折射角的大小，将两者比较得出规律．解答：解：（1）过入射点做垂线，得到法线，入射光线与法线之间的夹角是入射角；折射光线与法线之间的夹角是折射角．如下图：；（2）A、只进行一次实验就得出结论，偶然性太强，客观性不够．此选项错误；B、保持入射角不变，虽然进行多次实验，但得到的折射角是相同的，得不出客观的结论．此选项错误；C、多次改变入射角大小，测量每次实验时入射角和折射角，发现折射角随入射角变化的规律，得到的结论是普遍的．此选项正确．故选C．故答案为：（1）如图所示；（2）C．点评：此题考查的是我们对光的折射规律探究过程中折射角、入射角的作法及实验方案的优化，属于基本技能的考查．难度不大，是一道基础题．19．（6分）（2015•安徽）某同学按照以下步骤测量盐水的密度：①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；②将烧杯中一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；③烧杯中的盐水全部倒入量筒中，记下盐水的体积V；④把测得的数据填入表格，计算出盐水的密度．（1）请补充步骤③的内容．（2）为了记录相关数据，他设计了如下表格，请将表格中第一行所缺的项目补充完整．烧杯和盐水的总质量/g 烧杯和剩余盐水的总质量/g量筒内盐水的质量/g盐水的密度/（g•cm﹣3）（3）盐水密度的表达式为ρ=．（用测量的物理量符合表示）考点：液体的密度测量实验．专题：测量型实验综合题．分析：（1）测量盐水的密度，根据密度计算公式ρ=，要从测量盐水质量和盐水体积入手；常规做法是，①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；②将烧杯中一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；③然后把烧杯中的盐水全部倒入量筒中，记下盐水的体积V；（2）盐水密度的表达式是ρ==．解答：解：（1）测量盐水密度的常规做法是：①在烧杯中倒入适量盐水，用天平测出烧杯和盐水的总质量m1；②将烧杯中一部分盐水倒入量筒，测出烧杯和剩余盐水的总质量m2；③然后把烧杯中的盐水全部倒入量筒中，记下盐水的体积V；（2）由正确顺序，量筒中盐水的质量为m=m1﹣m2，量筒中盐水的体积为V，因此盐水密度的表达式是ρ=．故答案为：（1）烧杯中的盐水全部倒入量筒中，记下盐水的体积V；（2）烧杯和盐水的总质量/g 烧杯和剩余盐水的总质量/g 量筒内盐水的质量/g 量筒内盐水的体积/cm3盐水的密度/（g•cm﹣3）m1m2m1﹣m2V（3）．点评：利用实验测量物质的密度历来是中考的重点，在实验室中，质量用天平来测，体积测量往往需用量筒和量杯，应当掌握天平和量筒的正确使用和读数．20．（8分）（2015•安徽）某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示．使用的电源电压约为6V，滑动变阻器的规格是“5Ω 2A”．（1）闭合开关前，滑动变阻器的滑片P应移至b（选填“a”或”b”）端．（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为 2.9V．为了保证小灯泡不被损坏，接下来应该进行的操作是断开开关．（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施：更换最大阻值更大的电阻．考点：电功率的测量．专题：测量型实验综合题．分析：（1）为保护电路，闭合开关前滑动变阻器滑片要位于最大阻值处；（2）读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，视线与指针所对刻线相垂直；在电路出现意外情况时，首先要断开开关，然后检查出现的故障；（3）要测量灯泡额定功率，两端电压必须达到额定电压．串联电路用电器两端电压与其阻值成正比，要增大滑动变阻器两端电压，可以增大滑动变阻器接入电路的电阻．解答：解：（1）为保护电路，闭合开关前，滑动变阻器接入电路的电阻要最大，所以滑片要位于b端；（2）由图知，电压表选择的0﹣3V量程，对应的分度值为0.1V，此时的示数是2.9V；而小灯泡的额定电压是2.5V，为了保证小灯泡不被损坏，所以要立即断开开关，查找问题所在；（3）在串联电路中，用电器两端电压与其阻值成正比，要使灯泡两端电压达到额定电压，滑动变阻器要分担较大的电压，所以滑片应向右滑动，由上“将滑片移至正确位置”，也就是滑动变阻器全部接入电路了，此时灯泡两端电压仍然大于额定电压，也就是滑动变阻器两端电压仍然较小，所以需要更换最大阻值的滑动变阻器重新实验．故答案为：（1）b；（2）2.9；断开开关；（3）更换最大阻值更大的滑动变阻器．点评：此题考查的是测量小灯泡额定功率过程中出现的实际问题，需要我们清楚问题产生的原因及纠正措施，是一道创新题，考查的是我们解决实际问题的能力．四、计算与推导题（第21小题8分，第22小题6分，第23小题9分，共23）21．（8分）（2015•安徽）如图所示，一轻绳绕过定滑轮，一端有粗糙水平桌面上的滑块相连，另一端悬挂一个砂桶．调整桶内砂的质量，当砂桶和砂的总质量m=0.2kg时，砂桶和滑块都做匀速直线运动，速度大小v=0.5m/s．不计滑轮的摩擦，求砂桶和滑块匀速运动时：（1）滑块受到的摩擦力大小；（2）砂桶和砂所受的重力在2s内做的功．考点：摩擦力的大小；功的计算．专题：重力、弹力、摩擦力；功、功率、机械效率．分析：（1）由公式G=mg求出砂桶和砂的总重力，根据二力平衡条件得出摩擦力的大小；（2）根据公式s=vt求出砂桶和砂在2s内移动的距离，根据公式W=Fs=Gh求出重力所做的功．解答：解：（1）砂桶和砂的总重力为：G=mg=0.2kg×10N/kg=2N；砂桶和滑块匀速运动，所以滑块受到的摩擦力f=G=2N；（2）由v=得，砂桶和砂在2s内移动的距离s=vt=0.5m/s×2s=1m；砂桶和砂所受的重力在2s内做的功W=Gh=2N×1m=2J．答：（1）滑块受到的摩擦力大小为2N；（2）砂桶和砂所受的重力在2s内做的功为2J．点评：本题主要考查了二力平衡条件的应用及速度、功的计算，考查全面，但很基础，难度不大．22．（6分）（2015•安徽）某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完成燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求：（1）天然气完全燃烧放出的热量；（2）水吸收的热量；（3）该热水器工作时的效率．考点：热量的计算．专题：计算题；比热容、热机、热值．分析：（1）知道水的质量、水的比热容，求出水温度的升高值，利用吸热公式Q吸=cm△t 求水吸收的热量；（2）由Q放=Vq可求出天然气完全燃烧放出的热量；水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶的效率．解答：解：（1）天然气完全燃烧放出的热量：Q放=Vq=1m3×3.2×107J/m3=3.2×107J；（2）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）=1.26×107J；（3）燃气灶的效率：η=×100%=×100%≈40%．答：（1）天然气完全燃烧放出的热量为3.2×107J；（2）水吸收的热量为1.26×107J；（3）该热水器工作时的效率是40%．点评：本题主要考查了燃料完全燃烧放热公式Q放=Vq、Q吸=cm△t=cm（t﹣t0）和效率公式的掌握和运用，属于基础题目．23．（9分）（2015•安徽）（1）如图甲，n个相同的电阻R并联，其总电阻可以用一个等效电阻R′表示（如图乙），请根据并联电路中电流、电压的规律和欧姆定律推证：R′=R．（2）如图丙，A、B之间的电压U=220V．通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，它们的总电阻用图中的r表示，r=4Ω．若M、N之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM的电流大小．（3）试分析说明：在图丙的电路中，M、N之间并联的用电器越多，每一个用电器的实际功率越小．。

2016年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．；（1）分析该物体侧面所受液体压力的合力F合1（2）求出该物体底面所受液体压力的合力F；合2（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．2016年安徽省中考物理试卷参考答案与试题解析一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收超声波（选填“超声波”或“次声波”）的设备．【解答】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是②③（填序号）．【解答】解：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．故答案为：②③．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的引力，脱离液体跑到空气中去．其宏观表现就是液体的汽化（填物态变化名称）【解答】解：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．故答案为：引力；汽化．4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为3：4（行星与地球均看作质量均匀分布的球体）．【解答】解：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=3：4．故答案为：3：4．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为71.6g．【解答】解：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．故答案为：71.6．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷发生转移．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷发生转移．故答案为：发生转移．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=24N．【解答】解：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N，故答案为：24．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为2V．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．故答案为：2．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为12 kW•h（按30天计）【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=20Ω，通电10s，R产生的热量为18J．【解答】解：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．故答案为：20；18．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和【解答】解：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能是物体内所有分子动能和势能的总和，故D正确．故选D．12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力【解答】解：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．故选A．14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零【解答】解：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D 错误；故选C．15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转【解答】解：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误；故选C．16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大【解答】解：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．故选C．17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变【解答】解：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．故选A．三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是B．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．【解答】解：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S′为像点：（3）据题可知，此时成的是正立、放大的像，故A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故错误；B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误．故答案为：（1）光屏；（2）见上图；（3）B．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：所测的力不能超过弹簧测力计的量程．【解答】解：（1）由题意可知，弹簧所产生的弹力，等于钩码所受的重力，根据表一中的数据，表二中，第3次的弹力：F=G=mg=0.06kg×10N/kg=0.6N；第5次的弹力：F′=G′=m′g=0.12kg×10N/kg=1.2N；第3次的弹簧伸长量△x=8.4cm﹣6.0cm=2.4cm；第5次的弹簧伸长量△x′=10.8cm ﹣6.0cm=4.8cm；（2）根据表二中的数据，先画点，再描线，见下图．（3）正确使用弹簧测力计的操作要求包括：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．故答案为：（1）数据见下表；（2）见上图；（3）所测的力不能超过弹簧测力计的量程（合理即可）．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为0.528W；要想测出小灯泡的额定电功率，接下来的操作是：将滑片向左移动，使灯两端的电压为2.5V．【解答】解：（1）按照电路图，从电源正极，依次连接开关、滑动变阻器（一上一下）、灯、电流表回到负极，再将电压表并接在灯两端，电流表电压表都选择小量程，如图所示：（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端；（3）如图c，电流表选的是0﹣0.6A量程，分度值为0.02A，示数为0.24A，小灯泡此时的功率P=UI=2.20V×0.24A=0.528W；要测额定功率，需要将滑片向左移动，使灯两端的电压为2.5V，读取电流表的示数，再利用P=UI计算．故答案为：（1）如图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．【解答】解：（1）根据v=可得，车通过的路程：s=vt=72km/h×0.5h=36km；（2）阻力f=0.08G=0.08×1.5×104N=1200N，轿车匀速直线行驶，则牵引力F=f=1200N，牵引力做的功为：W=Fs=1200N×3.6×104m=4.32×107J；牵引力做功的功率：P===2.4×104W；（3）汽油燃烧产生的热量为Q=m汽油q汽油=3kg×4.6×107J/kg=1.38×108J，汽车发动机的效率为η=×100%=×100%≈31%．答：（1）车通过的路程为36km；（2）牵引力做功的功率为2.4×104W；（3）汽车发动机的效率为31%．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．【解答】解：（1）如图，以长方形物体的左右侧面为例，两侧面所处液体的深度相等，液体的密度相等，根据p=ρgh可知，左右两侧面受到液体的压强相等，即p左=p右，又知两侧面面积相等，根据p=可得F=pS，则两侧面受到的液体的压力相等，即F左=F右，所以，物体侧面所受液体压力的合力F合1=F左﹣F右=0；同理，其前后两个侧面受到的合力也为0．（2）已知液体压强公式p=ρgh，由压强公式p=得，F=pS，所以：F下=p下S=ρ液（h1+h）gS，F上=ρ液h1gS，物体底面所受液体压力的合力F合2=F下﹣F上=ρ液（h1+h）gS﹣ρ液h1gS=ρ液gSh=ρ液gV，（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．答：（1）该物体侧面所受液体压力的合力F合1为0；（2）该物体底面所受液体压力的合力F合2为ρ液gV；（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其。

2016年安徽省十校第四次联考中考物理模拟试卷一、填空题（每空2分，共28分）1 •方寸之间蕴含历史情怀，9月3日，是中国人民抗日战争暨世界反法西斯战争胜利70周年纪念日•这一天，国家邮政局发行了抗日战争暨世界反法西斯战争70周年”纪念邮票，如图是其中的一枚邮票其长度为__________ cm •2•如图是楼梯中的一部分，从A到B是长短不同的铁护栏•一个同学用一根小木棒迅速从B到A逐一敲过铁护栏栏杆，此过程中，一定发生改变的是声音的_________________ •3. 早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30。

反射光线恰好与折射光线垂直，则折射角为____________ •随着时间的推移，从早晨到中午，折射角将_______ （选填增大”不变”或减小”）.4. 图甲是一种电热暖手宝，其主要参数如图乙所示. 袋内通常用水来当吸热或放热的物质，因为水的_______ 较大；使用前要先给其通电加热，如果在额定电压下加热10min，暖手宝内水的温度由原来的5C上升至65C，指示灯熄灭，则此过程中水吸收的热量是__________________ J,电热暖手宝的发热效率为3______ •（C 水=4.2 X 10 J/ （kg?C）遽水掃斗___________________________________主要琴遠袋内朮的质里；I蜒蹶定电压:：220V 额定功奉；300W 自动断开温度：椚匸Z5•如图所示，小王用两个相同的滑轮组（摩擦不计），分别将重力不同的两个物体匀速提申电源线高到相同高度，其中G i>G2,则所用的拉力F i ________________ F2；其机械效率n __________ 2所做的有用功W i ________ W2 （选填> ”、2”或“ =” •F26•如图所示，小林家在某段时间内，电能表转盘转过了400转，则此短时间内他家用了_________________ 度电.7._____________________________ 如图所示，已知电阻R i=10 Q, R2为电阻可调的电阻箱，当R2的阻值调到20Q时，电压表示数为2V，则电源电压为V，若将电压表的位置改接一个电流表，则此电流表的示数为_______ A.8. 如图是某商场的自动扶梯，质量为60kg的小华站在该扶梯上用时5s从商场一楼到二楼,在此过程中扶梯克服小华重力做功的功率是 _____________ W. g=10N/kg .9.________ 如图是电动车动力系统示意图.汽车行驶时，通过改变滑动变阻器的阻值来调节电动机转速，从而改变行驶速度，当滑动变阻器移到a端时，汽车速度最大，电压表的示数为220V, 电流表的示数为15A，若电动机的内阻为0.4 Q,贝U 1秒内电流通过电动机内阻所产生的热量为J.10. POS刷卡机的广泛应用给人们的生活带来了便利. POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）.在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息. POS刷卡机读出信息原理的是_________ .、选择题（每小题3分，共21分，每小题只有一个正确答案）11 •能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（）A •太阳能、风能、核能和石油都是可再生能源B •使用天然气比煤更节能、环保，原因是天然气的热值大C •在通常情况下，铁、石墨和陶瓷都属于导体D .秦山核电站是利用原子核裂变释放的核能来发电的12•在进行如图所示的实验模型或操作有关装置时，能量转化由机械能转化为内能的是（）用力压活塞，棉絮燃烧汽油机做功冲程13 •巨磁电阻（GMR ）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，S断开.A2有示数，电源电压恒定•则（）A • S闭合时，A2示数减小B・S闭合时，A 2示数不变C • A1示数减小时，A2示数不变D • A1示数增大时，A2示数增大14. 在物理图象中不但纵坐标和横坐标分别代表一定的物理意义，直线与横坐标的夹角和直线与横坐标围成的面积也具有特定的物理意义. 对图中的两个图象所包含的信息的理解错误的是（）A •图a 中直线与横坐标的夹角越大，表示导体电阻越大B .图b 中直线与横坐标的夹角越大，表示该物质密度越大C .图c 中水平直线表示物体做匀速直线运动D .图a 中阴影部分面积表示该用电器在对应电压下消耗电功率的大小15. 如图是人们在生活用电中的几种做法，其中正确的是（带金属外壳的用电器使用合格的三孔插座多个大功率用电器同时使用一个插座A .滑动变阻器 R 短路B .滑动变阻器 R 断路C .灯泡L 断路D .灯泡L 短路 17.如图所示，将灯 L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在甲图中灯L i 的功率为4W ，在乙图中灯L i 的功率为9W .设灯丝电阻不变.下列说法中不正确的 是（ ）使用绝缘皮破损的导线16. 在如图所示的电路中，电源电压为 数为零，下列说法正确的是（3V ，当电键S 闭合后，电压表示数为 3V ，电流表示试电笔的握法C .00Li L：L:A .甲、乙两图中灯L i两端的电压之比是2: 3B . L2两灯灯丝电阻之比是2: 1C .甲图中灯L i、L2的功率之比是2：1D •甲、乙两图电路消耗的总功率之比是3：2三、实验题(18题6分，19题8分，20题8分，共22分)18•如图1所示，闭合开关，通电螺线管的上端为_______________ 极，将滑动变阻器滑片向右滑动，弹簧将________ (选填伸长”或缩短”).如果用灵敏电流计替代虚线框内仪器，然后将条形磁体迅速插入线圈内，如图2所示与之相连的电流表的指针会发生偏转，若将条形磁体迅速抽出则灵敏电流计指针将_________ 偏转.(选填顺时针” 逆时针”或不会”)19•如图小明测定滑轮组机械效率的实验.(1 )根据如表数据画出滑轮组的绕线方法.第②次的机械效率为_________次数钩码重力钩码上升绳端的拉细线移动的机械效率/N的高度/m力/N距离/m/%①80.2 3.60.674.1:②120.2 4.80.6(2)小明在实验过程中由于操作不熟练导致弹簧测力计示数忽大忽小，无法读数拉力F的大小，这主要是小明没有_________ 拉动弹簧测力计导致的.(3)小明为了解决第(2)的问题，用一种新的方法来测滑轮组的效率：他测出了物体的重w 有Gh G力G和动滑轮重力G动滑轮，然后根据n= x 100%= ( ) x 100%=刁---------W总(屮动滑轮兀IG动滑轮x 100%计算出该滑轮组的效率，则这种方法测出的滑轮组机械效率______________ (选填大于”等于”或小于”实际值.20.在伏安法测量电阻R x阻值的实验中实物图如图乙所示. (1 )该实验的原理是.(2)为了完成实验，将图甲虚线框内的实验电路图连接完整，并使滑动变阻器连入电路的阻值最大.(3)实验测得的数据如表，请你根据表中的数据计算出R x的阻值，要求在横线上写出计算过程，结果保留一位小数.实验次数123U/V 1.2 2.4 2.8I/A0.120.240.27R x= _____(4)细心的小明发现利用此种方法测得的电阻偏大，若考虑电流表的内阻为R A的影响,电压表示数为U，电流表示数为I，则电阻R x的真实值为 ______________ (用R A、U、I表示).甲Z四、计算与推导题(21题6分，22题7分，23题6分，共19分，解答和论证要有必要的公式和过程)21 •如图，反射光线BA和DC是从S点发出的两条光线经平面镜反射后形成•请你根据光路图作出S点的像S';并证明S和S到镜面的距离相等.22 •家庭电路的电压是220V，某空调器处于制冷状态时的功率P i，送风状态时的功率P2是0.22KW，它们是交替运行的，现测得此空调器在某时段内的电功率随时间变化的关系如图所示.(1)空调器在前5mi n 内处于什么状态？此时通过它的电流是多少？(2)在1h内，空调器消耗的电能是多少度？(3)在1h内，空调器消耗的电能全部使用煤燃烧，需要消耗多少千克的煤？~7G(假设煤完全燃烧q 煤=3.4 X 10 J/kg , 1kWh=3.6 x 10 J)isU is £:* SMI * 画翅羽M T H H W23 •在初中物理教学中，往往把电压表看成是阻值无穷大”的电阻，所以在电路分析中一般把电压表看成断路”实际上电压表是一个大电阻，在测电压时是有电流通过的，电压表的示数就是它自身两端的电压. 为了测量电压表的电阻值，王老师帮助同学们设计了如下电路：电：ra其中电压表V i和电压表V2是实验室常用的电压表，电阻R是阻值为3000Q的定值电阻.同学们闭合开关后，电压表V i的示数为2.5V，电压表V2的示数为1.5V，请你根据同学们的测量数据计算出电压表V2的电阻值.2016年安徽省十校第四次联考中考物理模拟试卷参考答案与试题解析一、填空题（每空2分，共28分）1 •方寸之间蕴含历史情怀，9月3日，是中国人民抗日战争暨世界反法西斯战争胜利70周年纪念日•这一天，国家邮政局发行了抗日战争暨世界反法西斯战争70周年”纪念邮票，如图是其中的一枚邮票其长度为 6.00 cm •【考点】长度的测量.【分析】使用刻度尺时要明确其分度值，使有刻度的一边紧靠被测物体，起始端从0开始,读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位.【解答】解：刻度尺的分度值为1mm ；邮票左侧与0刻度线对齐，右侧与6.00cm刻度线对齐，所以邮票的长度为L=6.00cm .故答案为：6.00.2•如图是楼梯中的一部分，从A到B是长短不同的铁护栏•一个同学用一根小木棒迅速从B到A逐一敲过铁护栏栏杆，此过程中，一定发生改变的是声音的音调•【考点】频率及音调的关系.【分析】物体体积越大，质量越大，难振动，频率小，音调低.【解答】解：用木棒敲过从B到A是长短不同的铁护栏，铁护栏的长度不同，体积和质量都不同，振动快慢不同，频率不同，音调一定不同.都是木棒敲打铁护栏，物体的材料和结构都相同，音色不会有明显改变.用力大小可能相同，铁护栏的振动幅度可能相同，响度可能相同. 故答案为：音调.3. 早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30。

初中物理安徽省2016年中考物理模拟试卷及答案.doc一、填空题（共10题）1.音乐会上，演员正在吹奏笛子，笛子发声是因为在振动，吹奏过程中，演员不断调整手指在笛子上的按压位置是为了改变声音的．2.小刚用刻度尺测量橡皮擦的长度，如图所示，图中橡皮擦的长度为cm．3.如图是苹果下落过程中拍摄的频闪照片，相机每隔0.1s曝光一次，由此可判断苹果的运动是运动（选填“匀速”或“变速”）．照片上A与B的间距，所对应的苹果的实际运动路程为57cm，则苹果在这段路程上的平均速度是m/s．4.一只小鸟在深度为10m的平静湖面上空飞过，当小鸟距水面3m时，小鸟在湖面的“倒影”是（选填“实”或“虚”）像，该“倒影”距小鸟m．5.浏腐乳以其口感细腻，味道纯正而远近闻名，深受广大消费者喜爱，现测得一块腐乳质量约为10g，体积约为8cm3，则其密度为kg/m3．若吃掉一半，剩余部分密度将．6.如图为安装于潜艇上的深度表，表盘上标注的“米水柱”表示通过测量海水的大小来显示潜艇所处的深度．若潜艇潜至100米深处，所受海水的压强为帕，2米2舱盖上所受海水的压力为牛（海水密度值近似取水的密度）．7.现有两个分别标有“6V6W”和“3V6W”的灯泡L1和L2，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是A．8.如图所示的电路中，闭合开关S后，电流表A1的示数为0.2A，电流表A2的示数为0.8A，此时，电阻R1和R2消耗的功率之比是．9. “低碳生活”是当今社会所倡导的绿色生活方式．利用太阳能将2000kg的水从15℃加热到45℃，需要吸收J的热量，可以至少节约kg无烟煤．[无煤的热值为3.4×107 J/kg℃，水的比热容为4.2×103J/（kg℃）]．10.小明家中的电能表如图所示，从表盘信息可知，小明家接入的用电器总功率不能超过W．当家里只有微波炉工作时，电能表在1min内转60转，则微波炉的电功率为W．二、选择题（共7题）1.某白炽灯铭牌上标有“220V 40W”的字样，关于这盏白炽灯的说法正确的是（）A．该灯只能在220V的电压下工作B．该灯工作时的电功率一定为40WC．该灯正常工作时的电流为5.5AD．该灯正常工作时的电阻为1210Ω2.图中蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏3.在海上想要获得淡水，可采用如图所示的“充气式太阳能蒸馏器”，它是通过太阳照射充气物内的海水，产生大量水蒸气，水蒸气在透明罩内壁形成水珠，收集即可，在此过程中发生的物态变化是（）A．先汽化，后液化B．先沸腾，后凝固C．先液化，后汽化D．先蒸发，后沸腾4.电动车的反光镜是用来观察车后情况的平面镜．在某次行驶时，发现左侧反光镜中看到是车后的树梢和天空，却看不见路面的情况．为确保行驶安全，左侧反光镜的镜面应该（）A．B．向外旋转向内旋转C．D．向下旋转向上旋转5.如图所示电路中，电源电压不变，当电键S闭合且滑动变阻器滑片P向右移动时，下列判断中正确的是（）A．电流表A的示数变大B．电压表V的示数变小C．电压表V1与电流表A示数的乘积不变D．电压表V1与电流表A示数的比值不变6.如图所示的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动，所用的拉力分别为F1，F2，F3，那么，下列关系式中正确的是（）A．F1＞F2＞F3B．F1＜F2＜F3C．F2＞F1＞F3D．F2＜F1＜F37. “竹抻面”是我国传统面点美食，如图甲，在制作面团的过程中，让一段毛竹的一端固定在绳扣中，人坐在另一端可以上下跳动，面团在毛竹不断挤压下变得更有韧性，如图乙是它的原理图，可以把毛竹视为一根杠杆，关于此杠杆的叙述中，正确的是（）A．B是支点B．杠杆在B点受到向下的力C．杠杆在B点受到的力大于F1D．A点移动的距离小于B点移动的距离三、实验,探究题（共3题）1.在探究凸透镜成像实验中：（1）如图甲，要使像能够成在光屏的中央，应将透镜向（上/下）调整．（2）若凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，能成倒立、的实像；当烛焰向左（远离透镜）移动后，要在光屏上成清晰的像，需将光屏向（左/右）移．（3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将蜡烛向（左/右）移．2.小阳为了测量某金属块的密度，他找来一根均匀的直硬棒，用细线系在O点吊起，硬棒在水平位置平衡，然后将金属块B挂在硬棒左端C处，另外找一个重物A挂在硬棒右端，调节重物A的位置，使硬棒在水平位置平衡，此时重物A挂在硬棒上的位置为E，如图．下面是小阳测出金属块B密度的部分实验步骤，请你按小阳的思路，将实验步骤补充完整．（1）用刻度尺测出OE的长度L0．（2）把金属块B浸没在水中，把重物A从E处移动到D处时，硬棒再次在水平位置平衡．（3）．（4）利用上述测量出的物理量和题中的已知量，计算B物体的密度的表达式是：ρB=．3.在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路，其中电源电压为6V且保持不变．（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）．（2）在连接电路时，开关必须．若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A）三个滑动变阻器可供选择，则应该选择变阻器（填“A”、“B”或“C”）连入电路，才能保证实验顺利进行．（3）在实验中，若电压表示数为2V，则小灯泡的实际功率额定功率（填“大于”、“小于”或“等于”）；在此基础上，为了能测量小灯泡的额定功率，必须将滑片P向（填“A”或“B”）端移动，当电压表的示数为V时小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为W．（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示．结果发现图象不是直线，这表明通过小灯泡的电流与其两端的电压（填“成”或“不成”）正比，这是因为．四、计算题（共2题）1.如图所示，电源电压恒为4.5V，电压表量程为“0～3V”，滑动变阻器R规格为“20Ω，1A”，灯泡L标有“3.0V，1.5W”字样（不考虑灯丝电阻变化）．在不损坏电路元件情况下，求：（1）灯泡的电阻和正常工作的电流；（2）滑动变阻器阻值变化的范围；（3）该电路的最大功率．2.某型号家用轿车铭牌上的部分参数如下列表格所示，计算中取ρ汽油=0.7×103kg/m3，g=10N/kg．出产质量（空油箱）1165kg油箱容积50L准载人数5人发动机额定功率30kW燃油型号93每个轮胎与地面的接触面积0.03m2求：（1）该车一次最多加油的质量．（2）空车加满油停放在水平路面上时对路面的压强．（3）该车在额定功率下行驶的s﹣t关系图象如图所示，计算车此时受到的阻力．五、综合题（共1题）1.电荷的定向移动形成电流．在物理学中我们把单位时间内通过某一横截面的电量Q定义为电流强度，即I=．如图所示在横截面积为S的金属导体中，若单位体积内有n个自由电荷，每个自由电荷的电量为e，当它们以速度v定向移动时，试推导导体中电流强度的表达式．。

2016年安徽省中考物理试卷一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收（选填“超声波”或“次声波”）的设备．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是（填序号）．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的力，脱离液体跑到空气中去．其宏观表现就是液体的（填物态变化名称）4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为（行星与地球均看作质量均匀分布的球体）．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为g．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=N．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为V．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为kW•h（按30天计）10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=Ω，通电10s，R产生的热量为J．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于状态；闭合开关前，要把滑动变阻器的滑片移到（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为W；要想测出小灯泡的额定电功率，接下来的操作是：．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．；（1）分析该物体侧面所受液体压力的合力F合1（2）求出该物体底面所受液体压力的合力F；合2（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．2016年安徽省中考物理试卷参考答案与试题解析一、填空题（每空2分，共26分）1．（2分）声呐在海洋勘察和军事方面都是一种重要的仪器．从知识上看，它是一种能定向发射和接收超声波（选填“超声波”或“次声波”）的设备．【解答】解：声呐装置在工作过程中发射和接收的是超声波．故答案：超声波．2．（2分）生活中的一些光现象：①阳光下树的影子；②水面波光粼粼；③交警身上穿的警用背心在灯光照射下很亮；④站在岸边能看到水里的鱼．其中能用光的反射知识解释的是②③（填序号）．【解答】解：①阳光下树的影子是光沿直线传播形成的，不合题意；②水面波光粼粼，是光射到水面发生了反射，符合题意；③交警身上穿的警用背心在灯光照射下很亮，是光发生反射形成的，符合题意；④站在岸边能看到水里的鱼，是光经过水面时发生折射形成的鱼的虚像，不合题意．故能用光的反射知识解释的是②③．故答案为：②③．3．（4分）液体和空气接触的表面存在一个薄层﹣表面层，如图所示．由于液体分子做无规则运动，表面层就存在一些具有较大能量的分子，它们可以克服分子间相互作用的引力，脱离液体跑到空气中去．其宏观表现就是液体的汽化（填物态变化名称）【解答】解：因为分子间存在引力和斥力，所以液体分子要脱离液体跑到空气中去，需克服分子间相互作用的引力；该过程物质从液体变为了气体，因此液体发生了汽化现象．故答案为：引力；汽化．4．（2分）2016年5月，科学家又发现了9颗位于宜居带（适合生命存在的区域）的行星．若宜居带中某颗行星的质量约为地球的6倍，体积为地球的8倍，则它的密度与地球的密度之比为3：4（行星与地球均看作质量均匀分布的球体）．【解答】解：由题知，m行星=6m地球，V行星=8V地球，则它的密度与地球的密度之比为：==×=×=3：4．故答案为：3：4．5．（2分）小明同学用调节好的托盘天平测小石块的质量，天平平衡时盘中所加砝码情况和游码位置如图所示，则被测小石块的质量为71.6g．【解答】解：物体的质量=砝码的质量+游码对应的刻度．则m=50g+20g+1.6g=71.6g．故答案为：71.6．6．（2分）摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷发生转移．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷发生转移．故答案为：发生转移．7．（2分）拉杆式旅行箱可看成杠杆，如图所示．已知OA=1.0m，OB=0.2m，箱重G=120N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F=24N．【解答】解：要求动力最小，即动力臂最长，支点到动力作用点的距离作为动力臂最长，力的方向与动力臂垂直向上，如下图所示：杠杆平衡条件可得，G×OB=F×OA，即120N×0.2m=F×1.0m，解得F=24N，故答案为：24．8．（2分）图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，则闭合开关S后，电压表示数为2V．【解答】解：由电路图可知，两电阻串联，电压表测R1两端的电压．由于串联电路中总电阻等于各分电阻之和，所以总电阻R=R1+R2=10Ω+5Ω=15Ω，则电路中的电流：I===0.2A；根据I=可得：R1两端的电压；U1=IR1=0.2A×10Ω=2V．故答案为：2．9．（2分）某电视机功率为100W，若每天使用4h，则每月消耗的电能为12 kW•h（按30天计）【解答】解：电视机每月的工作时间为t=30×4h=120h；P=100W=0.1kW，由P=可得，每月消耗的电能W=Pt=0.1kW×120h=12kW•h．故答案为：12．10．（4分）图中电源电压保持不变，灯泡标有“6V 3W”字样，当开关S闭合时，灯泡L正常发光，电流表的示数为0.8A，则电阻R=20Ω，通电10s，R产生的热量为18J．【解答】解：当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0.8A，由P=UI可知：灯泡中的电流I L===0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流I R=I﹣I L=0.8A﹣0.5A=0.3A，由I=得：电阻R===20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0.3A×10s=18J．故答案为：20；18．二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项是符合题意的）11．（3分）下列说法正确的是（）A．物体的内能增加，则一定是外界对物体做了功B．物体的温度升高，则一定是从外界吸收了热量C．物体的温度越高，含有的热量越多D．内能是物体内所有分子动能和势能的总和【解答】解：AB、物体内能增加，温度升高，可能是因为吸收了热量，也可能是外界对物体做功，故AB错误；C、热量只可以说吸收热量或放出热量，不可以说含有热量，故C错误；D、内能是物体内所有分子动能和势能的总和，故D正确．故选D．12．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．13．（3分）如图，一物块放在粗糙的水平地面上，在斜向上的拉力F的作用下向右做匀速直线运动．以下说法正确的是（）A．在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力B．在水平方向上，物体受到拉力F与地面的摩擦力是一对平衡力C．在竖直方向上，物体只受到地面的支持力和拉力F沿竖直方向的分力D．在竖直方向上，物体受到的重力和地面的支持力是一对平衡力【解答】解：A、对物体在水平方向上进行受力分析可知，在水平方向上，物体受到地面的摩擦力和拉力F沿水平方向的分力作用，故A正确；B、水平方向合力为0，即地面的摩擦力和拉力F沿水平方向的分力合力为0，所以物体受到拉力F与地面的摩擦力不是一对平衡力，故B错误；C、对物体在竖直方向上的受力情况进行分析可知，在竖直方向上，物体受到重力、地面的支持力和拉力F沿竖直方向的分力三个力的作用．故C错误；D、竖直方向合力为0，即重力，支持力与拉力分力的合力为0，所以物体受到的重力和地面对物体的支持力不是一对平衡力，故D错误．故选A．14．（3分）掷实心球是某市的中考体育加试项目之一．掷出去的实心球从a处出手后，在空中运动的轨迹如图所示，球最终停在水平地面e点处（不计空气阻力）．则实心球（）A．在a处重力势能最小B．在b处动能为零C．在a、b、c三处的机械能相等D．在d处动能为零【解答】解：A、重力势能的大小与物体的质量，高度有关，据图可知，d、e两点高度最小，重力势能最小，故A错误；B、据图可知，球再b点时，竖直方向是静止的，但在水平方向上仍有速度，所以此时的动能不是零，故B错误；C、不计空气阻力，即说明球在空中的机械能是守恒的，在a、b、c三处的机械能相等，故C正确；D、据图可知，球达到d点后没有静止，仍然向前滚动，所以动能不是零，故D 错误；故选C．15．（3分）如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图．关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转【解答】解：A、当导体棒沿竖直方向上下运动时，没有做切割磁感线运动，所以不会产生感应电流，灵敏电流计的指针不发生偏转，故A错误；B、当导体棒相对水平方向斜向上运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故B错误；C、当导体沿水平方向左右运动时，导体做切割磁感线运动，所以会产生感应电流，灵敏电流计的指针发生偏转，故C正确；D、感应电流的方向与磁场的方向和导体运动的方向有关，所以磁场方向不变的情况下，导体沿水平方向向左和向右运动时，灵敏电流计的指针偏转方向不同，故D错误；故选C．16．（3分）下列说法错误的是（）A．标枪投掷出去后能继续飞行是标枪具有惯性的缘故B．短跑运动员到达终点时不能立即停下来是自身惯性的表现C．跳远时助跑可以增大运动员的惯性，从而提高成绩D．质量越大的物体惯性越大【解答】解：A、标枪投掷出去后能继续飞行，是因为标枪具有惯性，要继续保持原来的运动状态的缘故．故A正确；B、短跑运动员到达终点时不能立即停下来，是因为其自身具有惯性，仍要继续保持原来的运动状态．故B正确；C、跳远时助跑是利用运动员的惯性，从而提高成绩，不能增大惯性．故C错误；D、质量是惯性大小的唯一量度，质量越大的物体惯性越大．故D正确．故选C．17．（3分）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变【解答】解：由串联电路电压规律可知，并联部分分得的电压越来越大，即灯泡两端电压越来越大，故A正确；由欧姆定律可知灯泡中的电流越来越大，故B错误；由P=UI可知，灯泡消耗的电动率不断增大，故CD错误．故选A．三、实验题（第18小题6分，第19小题6分，第20小题9分，共21分）18．（6分）关于凸透镜成像实验，完成以下内容：（1）首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度．（2）图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线（中间一条光线平行于主光轴）经凸透镜后的出射光线，并确定其像的位置S′．（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是B．A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距C．这是烛焰发出的光经凸透镜表面反射形成的像．【解答】解：（1）在做凸透镜成像规律实验时，首先应将蜡烛、凸透镜和光屏依次固定在光具座上，并调节它们的中心在同一高度为了使像成在光屏的中心；（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，如图所示，S′为像点：（3）据题可知，此时成的是正立、放大的像，故A、若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故错误；B、若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；C、若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误．故答案为：（1）光屏；（2）见上图；（3）B．19．（6分）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中．已知弹簧原长L0=6.0cm．实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力．（g取10N/kg）表一：（1）请根据表一中的数据，将表二填写完整；表二：（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量△x的关系图象．（3）本实验的结论就是弹簧测力计的工作原理．只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：所测的力不能超过弹簧测力计的量程．【解答】解：（1）由题意可知，弹簧所产生的弹力，等于钩码所受的重力，根据表一中的数据，表二中，第3次的弹力：F=G=mg=0.06kg×10N/kg=0.6N；第5次的弹力：F′=G′=m′g=0.12kg×10N/kg=1.2N；第3次的弹簧伸长量△x=8.4cm﹣6.0cm=2.4cm；第5次的弹簧伸长量△x′=10.8cm ﹣6.0cm=4.8cm；（2）根据表二中的数据，先画点，再描线，见下图．（3）正确使用弹簧测力计的操作要求包括：所测的力不能超过它的量程，使用前应先调零，使用前先拉几下避免卡壳，使用力的方向与弹簧轴线方向一致等．故答案为：（1）数据见下表；（2）见上图；（3）所测的力不能超过弹簧测力计的量程（合理即可）．20．（9分）要求测量额定电压为2.5V小灯泡的电功率．（1）按照电路图a，将图b的实物连接成实验电路．（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端（根据你连接的实物电路图选填“最右端”或“最左端”）．（3）实验时某次电压表的示数为2.20V，对应电流表的示数如图所示，则小灯泡此时的功率为0.528W；要想测出小灯泡的额定电功率，接下来的操作是：将滑片向左移动，使灯两端的电压为2.5V．【解答】解：（1）按照电路图，从电源正极，依次连接开关、滑动变阻器（一上一下）、灯、电流表回到负极，再将电压表并接在灯两端，电流表电压表都选择小量程，如图所示：（2）在电路连接过程中开关应处于断开状态；闭合开关前，要把滑动变阻器的滑片移到最右端；（3）如图c，电流表选的是0﹣0.6A量程，分度值为0.02A，示数为0.24A，小灯泡此时的功率P=UI=2.20V×0.24A=0.528W；要测额定功率，需要将滑片向左移动，使灯两端的电压为2.5V，读取电流表的示数，再利用P=UI计算．故答案为：（1）如图所示；（2）断开；最右端；（3）0.528；将滑片向左移动，使灯两端的电压为2.5V．四、计算与推导题（解答要有必要的公式和解答过程，只有最后答案的不能得分）21．（8分）某家用轿车，重为1.5×104N，当车以72km/h的速度匀速直线行驶了0.5h，消耗汽油3kg，期间受到的阻力为车重的0.08倍．已知汽油的热值为4.6×107J/kg．在此过程中，求：（1）车通过的路程；（2）牵引力做功的功率；（3）汽车发动机的效率．【解答】解：（1）根据v=可得，车通过的路程：s=vt=72km/h×0.5h=36km；（2）阻力f=0.08G=0.08×1.5×104N=1200N，轿车匀速直线行驶，则牵引力F=f=1200N，牵引力做的功为：W=Fs=1200N×3.6×104m=4.32×107J；牵引力做功的功率：P===2.4×104W；（3）汽油燃烧产生的热量为Q=m汽油q汽油=3kg×4.6×107J/kg=1.38×108J，汽车发动机的效率为η=×100%=×100%≈31%．答：（1）车通过的路程为36km；（2）牵引力做功的功率为2.4×104W；（3）汽车发动机的效率为31%．22．（8分）理论上分析：浸在液体中的物体受到的浮力就是液体对物体表面压力的合力．如图所示，一个底面积为S，高为h的长方形浸没在密度为ρ的液体中．（1）分析该物体侧面所受液体压力的合力F合1；（2）求出该物体底面所受液体压力的合力F合2；（3）结合以上结果，说明该理论分析与阿基米德原理的表述是一致的．【解答】解：（1）如图，以长方形物体的左右侧面为例，两侧面所处液体的深度相等，液体的密度相等，根据p=ρgh可知，左右两侧面受到液体的压强相等，即p左=p右，又知两侧面面积相等，根据p=可得F=pS，则两侧面受到的液体的压力相等，即F左=F右，所以，物体侧面所受液体压力的合力F合1=F左﹣F右=0；同理，其前后两个侧面受到的合力也为0．（2）已知液体压强公式p=ρg h，由压强公式p=得，F=pS，所以：F下=p下S=ρ液（h1+h）gS，F上=ρ液h1gS，物体底面所受液体压力的合力F合2=F下﹣F上=ρ液（h1+h）gS﹣ρ液h1gS=ρ液gSh=ρ液gV，（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．答：（1）该物体侧面所受液体压力的合力F合1为0；（2）该物体底面所受液体压力的合力F合2为ρ液gV；（3）由（1）可知，长方形物体浸没在液体中时，它的侧面受到的各个方向液体的压力相互平衡，即可以相互抵消掉；由（2）可知，V=V排，m排=ρ液V排，则F浮=ρ液gV=ρ液gV排=m排g=G排，即浸在液体中的物体受到向上的浮力，浮力的大小等于物体排开液体的重力，这与阿基米德原理的表述是一致的．23．（6分）实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）I g=1mA的电流表，其电阻R g=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个接线柱时，电表的量程为10mA，求R1，R2的阻值．。

2016年安徽省马鞍山市当涂县五校联考中考物理四模试卷一、填空题（每空2分，第8题2分，共26分）1．（2分）最近一则公益广告“你觉得美味，别人呢？”倡议人们不要在公交车上用早餐，其他乘客能够闻到“早餐”的味道，是因为．2．（4分）如图所示，人手握住质量为500g的水杯静止，杯子受到的摩擦力为N，当人增大握力时杯子所受摩擦力将（选填“增大”、“减小”或“不变”）．3．（2分）小林同学用刻度尺测量某一物体长度，如图所示，该物体的长度是cm．4．（4分）古诗词是我国文学宝库中的一粒璀璨的明珠，很多诗句语言简单，但意趣盎然，同时也蕴含了许多物理知识．如诗句“白头一老子，骑驴去饮水，岸上蹄踏踏，水中嘴对嘴”中的“水中嘴对嘴”是光的现象；而诗句“潭清疑水浅，荷动知鱼散”中的“潭清疑水浅”则是光的现象（选填“直线传播”、“反射”或“折射”）．5．（2分）我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是．6．（2分）据估算，正常人的胸腹部的面积大约为1500cm2，则在一个标准大气压（1.0×105Pa）人的胸腹部受到的大气压力约为N．7．（4分）如图所示，是电热水器原理的简易示意图，通过开关S可以使热水器处于加热或保温状态．闭合开关S时，热水器处于状态，在热水器的蓄水桶中装水至最高水位后，桶中水的质量为10kg，把这些水由28℃加热到98℃时需吸收热量J．[已知水的比热容为4.2×10 3 J/（kg．℃）8．（2分）如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求．9．（4分）将“2V，0.4W”的灯泡和“xxΩ，1A”的滑动变阻器接入如图所示的电路中，一只电源电压为3V保持不变，电流表所使用的量程是0﹣0.6A，闭合开关后调节滑片的过程中，灯泡消耗的最小功率为0.1W，则滑动变阻器的最大阻为Ω，滑动变阻器允许接入电路的最小阻值为Ω（不考虑灯丝电阻随温度的变化）．二、选择题（每题3分，共21分）10．（3分）下列数据最接近实际的是（）A．一位中学生登上三楼做功约为3000JB．一位母鸡的质量约为6 kgC．成年人正常步行速度大约是5m/sD．人的正常体温约38.0℃11．（3分）下列各种现象与其发生的物态变化及其吸放热对应关系正确的一项是（）A．春天，冰雪融化汇成的溪流﹣﹣熔化﹣﹣放热B．夏天，冰棍“冒出”的“白气”﹣﹣蒸发﹣﹣吸热C．秋天，草丛之上晶莹的露珠﹣﹣液化﹣﹣吸热D．冬天，早晨草叶上的霜﹣﹣凝华﹣﹣放热12．（3分）放在水平桌面上的甲乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放在两容器中，当物块静止时，两容器中的液面恰好相平，两物块所处的位置如图所示，则（）A．甲容器中物块排开液体的重力较大B．甲容器底受到的压强大C．乙容器中的液体密度大D．乙容器中物块受到的浮力大13．（3分）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像14．（3分）如图所示，电源两端电压保持6V不变，小灯泡L上标有“3V 1.5W”字样，滑动变阻器最大电阻值R=30Ω．不考虑灯丝电阻随温度的变化，下列说法不正确的是（）A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．小灯泡L正常发光时，变阻器R消耗的电功率为6WD．开关S断开时，电压表的示数为6V15．（3分）如图所示，定滑轮重2N，动滑轮重1N，物体A在拉力F的作用下，1s内将重为8N的物体A沿竖直方向匀速提高了0.2m，如果不计绳重和摩擦，则以下计算结果不正确的是（）A．绳子自由端移动速度为0.4m/sB．滑轮组的机械效率为80%C．拉力F的功率为1.8WD．拉力F的大小为5N16．（3分）如图所示，用来研究发电机原理的装置是（）A．B．C．D．三、实验题（第17题6分，第18题8分，第19题8分，共22分）17．（6分）（1）如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L．（2）如图乙所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．（3）如图丙所示的通电螺线管，请在图中标出磁感线方向和电源的正、负极．18．（8分）在“测小灯泡电功率”的实验中，小灯泡的额定电压是2.5V，滑动变阻器上标有“10Ω 2A”字样，小灯泡的电阻小于10Ω．（1）连接不完整的电路图如图甲所示，请用笔画线代替导线，将实物电路连接完整．（要求导线不交叉）（2）连接好电路后，闭合开关时，发现电流表指针偏向没有刻度的那一边，造成这一故障的原因是．（3）当小灯泡正常发光时，电流表示数如图（乙）所示，小灯泡的额定功率是W．（4）将图（甲）中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是．A．探究电流的磁场强弱与电流大小的关系B．探究电流与电压关系C．探究电流产生的热量与电阻的关系D．探究电流与电阻关系．19．（8分）在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了4次测量，用较轻的滑轮组成的滑轮组测定前3组数据，换用一个更重的动滑轮组成滑轮组测得第4组数据，测得数据如表：（1）实验中应拉动弹簧测力计，使钩码缓缓上升．（2）表格中变化①处应为；根据图中弹簧测力计示数可知②处应为N．（3）比较第1、3次实验数据可得出结论：使用同一滑轮组，重物越重，机械效率（选填“越高”、“不变”或“越低”）．（4）比较第次实验数据可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮越重，滑轮组的机械效率越低．四、综合题20．（7分）在如图1所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为定值电阻R0的三倍，闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I1，当滑片P置于最右端时，电流表示数为I2，且I1：I2=5：4，两次变阻器连入电路的电阻之比R1：R=8：15．图2是该小灯泡I﹣U图象．求：（1）小灯泡正常发光时的电阻值．（2）滑片置于最右端时，小灯泡的实际功率．（3）电源电压．21．（6分）德国某处农场的牛棚里，关了90头奶牛，由于棚内牛屁浓度太高，结果静电引发了牛屁爆炸，把屋顶都炸塌了下来．这是因为牛屁中含有大量的甲烷所致．据此，阿根廷科学家设计了一款“牛屁屁收集器”，在牛背上装有一个大塑料袋，通过导管收集牛体内排除的气体．若一头奶牛一天收集的气体中的甲烷，完全燃烧放出的热量全部被水吸收，可使56kg的水从30℃升高到80℃．（甲烷的热值为5.6×107J/kg，水的比热容为4.2×103J/（kg．℃），煤的热值是2.94×107J/kg）．（1）求一头牛一天排出的气体中甲烷的质量是多少？（2）如果这些热量由燃烧煤来提供，煤燃烧放出的热量有40%被水吸收，则需要多少煤？22．（8分）如图所示，将一底面积为30cm2，高为10cm的长方体，悬挂在弹簧测力计上，在空气中称量时，弹簧测力计示数为5N．将物体完全浸没在某种液体中，物体下表面距液面20cm时，下表面所受液体压力为4.8N．g取10N/kg．求：（1）此时物体下表面受到的液体压强．（2）液体的密度．（3）此时物体受到的浮力及弹簧测力计的示数．2016年安徽省马鞍山市当涂县五校联考中考物理四模试卷参考答案与试题解析一、填空题（每空2分，第8题2分，共26分）1．（2分）最近一则公益广告“你觉得美味，别人呢？”倡议人们不要在公交车上用早餐，其他乘客能够闻到“早餐”的味道，是因为分子是运动的，“早餐”的分子会运动到空气中，其他乘客能够闻到“早餐”的味道．【解答】解：分子是运动的，在公交车上用早餐时，“早餐”的分子会运动到空气中，其他乘客能够闻到“早餐”的味道．故答案为：分子是运动的，“早餐”的分子会运动到空气中，其他乘客能够闻到“早餐”的味道．2．（4分）如图所示，人手握住质量为500g的水杯静止，杯子受到的摩擦力为5N，当人增大握力时杯子所受摩擦力将不变（选填“增大”、“减小”或“不变”）．【解答】解：水杯的重力G=mg=0.2kg×10N/kg=5N，他手握水杯静止在空中，处于平衡状态，受的重力和摩擦力是一对平衡力，大小相等，方向相反，所以水杯受到的摩擦力的大小等于重力，为5N，方向竖直向上；用更大的力握住水杯，水杯依然保持静止，竖直方向上重力和静摩擦力依然平衡，静摩擦力还是等于重力，所以手对水杯的摩擦力不变．故答案为：5；不变．3．（2分）小林同学用刻度尺测量某一物体长度，如图所示，该物体的长度是 4.60cm．【解答】解：由图可知，刻度尺的最小分度值是1mm，被测物体的起始刻度值为：5.00cm，终了刻度值为9.60cm，所以物体的长度为：9.60cm﹣5.00cm=4.60cm．故答案为：4.60．4．（4分）古诗词是我国文学宝库中的一粒璀璨的明珠，很多诗句语言简单，但意趣盎然，同时也蕴含了许多物理知识．如诗句“白头一老子，骑驴去饮水，岸上蹄踏踏，水中嘴对嘴”中的“水中嘴对嘴”是光的反射现象；而诗句“潭清疑水浅，荷动知鱼散”中的“潭清疑水浅”则是光的现象折射（选填“直线传播”、“反射”或“折射”）．【解答】解：平静的水面相当于平面镜，因此“水中嘴对嘴”是嘴在水中形成的像，属于平面镜成像，即光的反射现象；“潭清疑水浅”是潭底反射的光经界面发生折射后，发生偏折，使人感觉好像池底变浅了，是光的折射造成的，是一种折射现象．故答案为：反射；折射．5．（2分）我们到商场购物时有时会使用银行卡刷卡机，它的刷卡位置是一个带有线圈的小铁环（如图所示），当银行卡上的磁条从指定位置刷过时，线圈中就会产生电流，这时就可以读出银行卡内的相关信息，根据以上介绍可知，银行卡刷卡机的工作原理是电磁感应．【解答】解：如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应；将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，POS刷卡机读出信息原理就是电磁感应现象．故答案为：电磁感应．6．（2分）据估算，正常人的胸腹部的面积大约为1500cm2，则在一个标准大气压（1.0×105Pa）人的胸腹部受到的大气压力约为 1.5×104N．【解答】解：S=1500cm2=1500×10﹣4m2=0.15m2，由公式p=得，人的胸腹部受到的大气压力：F=pS=1.0×105Pa×0.15m2=1.5×104N．故答案为：1.5×104．7．（4分）如图所示，是电热水器原理的简易示意图，通过开关S可以使热水器处于加热或保温状态．闭合开关S时，热水器处于加热状态，在热水器的蓄水桶中装水至最高水位后，桶中水的质量为10kg，把这些水由28℃加热到98℃时需吸收热量 2.94×106J．[已知水的比热容为4.2×10 3 J/（kg．℃）【解答】解：（1）由电路图知，闭合开关S时，电路中的电阻最小，由电功率的公式P=可知，此时电功率最大，此时热水器处于加热状态；（2）水吸收的热量Q=cm△t=4.2×103J/（kg•℃）×10kg×（98℃﹣28℃）=2.94×106J；故答案为：加热，2.94×106．8．（2分）如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求．【解答】解：火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套．这样在更换灯泡时更安全．如图所示：9．（4分）将“2V，0.4W”的灯泡和“xxΩ，1A”的滑动变阻器接入如图所示的电路中，一只电源电压为3V保持不变，电流表所使用的量程是0﹣0.6A，闭合开关后调节滑片的过程中，灯泡消耗的最小功率为0.1W，则滑动变阻器的最大阻为20Ω，滑动变阻器允许接入电路的最小阻值为5Ω（不考虑灯丝电阻随温度的变化）．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流．（1）由P=可得，灯泡的电阻：R L===10Ω，当滑动变阻器接入电路中的电阻最大时，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，由P=I2R可得，电路中的电流：I===0.1A，由I=可得，电路中的总电阻：R===30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R滑=R﹣R L=30Ω﹣10Ω=20Ω；（2）灯泡的额定电流：I L===0.2A＜1A，所以，电路中的最大电流I=0.2A，大电路中的总电阻：R′===15Ω，滑动变阻器允许接入电路的最小阻值：R滑′=R′﹣R L=15Ω﹣10Ω=5Ω．故答案为：20；5．二、选择题（每题3分，共21分）10．（3分）下列数据最接近实际的是（）A．一位中学生登上三楼做功约为3000JB．一位母鸡的质量约为6 kgC．成年人正常步行速度大约是5m/sD．人的正常体温约38.0℃【解答】解：A、中学生的体重在G=500N左右，从一楼到三楼的高度在6m左右，爬楼做的功约W=Gh=500N×6m=3000J左右．此选项符合实际；B、一只母鸡的质量在2kg左右．此选项不符合实际；C、成年人正常步行的速度在4km/h=4×m/s≈1.1m/s左右．此选项不符合实际；D、正常情况下，人的体温在37℃左右，变化幅度很小．此选项不符合实际．故选A．11．（3分）下列各种现象与其发生的物态变化及其吸放热对应关系正确的一项是（）A．春天，冰雪融化汇成的溪流﹣﹣熔化﹣﹣放热B．夏天，冰棍“冒出”的“白气”﹣﹣蒸发﹣﹣吸热C．秋天，草丛之上晶莹的露珠﹣﹣液化﹣﹣吸热D．冬天，早晨草叶上的霜﹣﹣凝华﹣﹣放热【解答】解：A、冰雪融化，由固态变成液态，是熔化过程，需要吸热．此选项错误；B、冰棍温度很低，空气中的水蒸气在冰棍周围放热液化成为“白气”．此选项错误；C、露珠是空气中的水蒸气遇冷放热液化形成的水滴．此选项错误；D、霜是空气中的水蒸气遇冷放热凝华形成的冰晶．此选项正确．故选D．12．（3分）放在水平桌面上的甲乙两个相同的容器盛有不同的液体，现将两个相同的物块分别放在两容器中，当物块静止时，两容器中的液面恰好相平，两物块所处的位置如图所示，则（）A．甲容器中物块排开液体的重力较大B．甲容器底受到的压强大C．乙容器中的液体密度大D．乙容器中物块受到的浮力大【解答】解：A、甲容器中物块漂浮，F浮甲=G排甲=G；乙容器中物块悬浮，则F浮乙=G排乙=G，可知G排甲=G排乙，故A错误；B、物体在甲中漂浮，则ρ甲＞ρ物，在乙中悬浮，则ρ乙=ρ物，可知甲的密度较大，由于深度相同，由p=ρ液gh可知，甲液体对容器底的压强大，故B正确；C、物体在甲中漂浮，则ρ甲＞ρ物，在乙中悬浮，则ρ乙=ρ物，可知甲容器中的液体密度较大，故C错误；D、由A分析知，两容器中物体受到的浮力相同，故D错误．故选B．13．（3分）将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像【解答】解：将一个凸透镜对准太阳光，可在距透镜20cm的地方得到一个最小亮点，所以凸透镜的焦距f=20cm．一个物体放在这个透镜前50cm处，U＞2f，成倒立、缩小的实像．故选：B．14．（3分）如图所示，电源两端电压保持6V不变，小灯泡L上标有“3V 1.5W”字样，滑动变阻器最大电阻值R=30Ω．不考虑灯丝电阻随温度的变化，下列说法不正确的是（）A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1VB．S闭合后，小灯泡L的最小实际电功率为0.5WC．小灯泡L正常发光时，变阻器R消耗的电功率为6WD．开关S断开时，电压表的示数为6V【解答】解：（1）S闭合后，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，①当电压表的示数减少1V，则小灯泡L两端的电压就减小1V，故A不正确；②灯泡正常发光时的电压U L=6V，功率P L=3W，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：I=I L===0.5A，由I=可得，R L===12Ω，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U R=U﹣U L=12V﹣6V=6V，变阻器R消耗的电功率：P R=U R I=6V×0.5A=3W，故C错误；③当滑动变阻器接入电路中的电阻最大时，灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I min===0.25A，灯泡的最小电功率：P Lmin=（I min）2R L=（0.25A）2×12Ω=0.75W，故B错误；（2）开关S断开时，电压表测电源的电压，电压表的示数为6V，故D正确．故选D．15．（3分）如图所示，定滑轮重2N，动滑轮重1N，物体A在拉力F的作用下，1s内将重为8N的物体A沿竖直方向匀速提高了0.2m，如果不计绳重和摩擦，则以下计算结果不正确的是（）A．绳子自由端移动速度为0.4m/sB．滑轮组的机械效率为80%C．拉力F的功率为1.8WD．拉力F的大小为5N【解答】解：（1）s=2h=2×0.2m=0.4m，绳子自由端移动速度v===0.4m/s，故A正确；=Gh=8N×0.2m=1.6J，（2）W有拉力的大小：F=（G物+G动）=（8N+1N）=4.5N，总功：W总=Fs=4.5N×0.4m=1.8J，机械效率：η==×100%≈88.9%．故B、D错．（3）P===1.8W，故C正确．故选BD．16．（3分）如图所示，用来研究发电机原理的装置是（）A．B．C．D．【解答】解：A、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场；BC、开关闭合后，电路中有电流，通电导体或线圈受到磁场力的作用发生运动，即通电导线在磁场中受力的作用，即是电动机的制作原理．D、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理．故选D．三、实验题（第17题6分，第18题8分，第19题8分，共22分）17．（6分）（1）如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L．（2）如图乙所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．（3）如图丙所示的通电螺线管，请在图中标出磁感线方向和电源的正、负极．【解答】解：（1）过支点O作力F的作用线的垂线段即可，图示如下：（2）作S点关于平面镜的对称点S′，然后连接S′A、S′B，并延长，则AC、BD 即为两条反射光线；如图所示：（3）电磁铁的左侧为N极，则外部磁感线由N指向S极；由安培定则可得电流由右侧流入，故答案如图：18．（8分）在“测小灯泡电功率”的实验中，小灯泡的额定电压是2.5V，滑动变阻器上标有“10Ω 2A”字样，小灯泡的电阻小于10Ω．（1）连接不完整的电路图如图甲所示，请用笔画线代替导线，将实物电路连接完整．（要求导线不交叉）（2）连接好电路后，闭合开关时，发现电流表指针偏向没有刻度的那一边，造成这一故障的原因是电流表正负接线柱接反了．（3）当小灯泡正常发光时，电流表示数如图（乙）所示，小灯泡的额定功率是0.75W．（4）将图（甲）中的小灯泡更换成定值电阻，且电路连接完好，还可以完成的实验是B．A．探究电流的磁场强弱与电流大小的关系B．探究电流与电压关系C．探究电流产生的热量与电阻的关系D．探究电流与电阻关系．【解答】解：（1）灯泡额定电压是2.5V，则电压表选0～3V量程，滑动变阻器按照“一上一下”的原则与灯泡串联接入电路，电压表并联在灯泡两端，电路图如图所示；（2）电流表的指针反偏，电流表的正负接线柱接反了；（3）由电路图可知，电流表量程是0～0.6A，由图乙可知，电流表分度值是0.02A，电流表示数是0.3A，灯泡额定功率是P=UI=2.5V×0.3A=0.75W；（4）A、电流磁场的强弱无法直接观察，通过观察电磁铁吸引大头针的多少来反映磁性的强弱．本实验器材不能完成．B、探究电流与电压的关系时，控制电阻不变，通过滑动变阻器改变定值电阻两端的电压，来探究流与电压的关系．本实验器材能完成．C、Q=I2Rt，探究电流产生的热量与电阻的关系时，控制电流和通电时间不变，只有一个定值电阻，不能改变电阻，无法进行实验．本实验器材能完成．D、探究电流与电阻的关系时，保证电压一定，改变电阻大小，只有一个定值电阻，不能改变电阻，无法进行实验．本实验器材能完成．故答案为：（1）电路图如图所示；（2）电流表正负接线柱接反了；（3）0.75；（4）B．19．（8分）在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了4次测量，用较轻的滑轮组成的滑轮组测定前3组数据，换用一个更重的动滑轮组成滑轮组测得第4组数据，测得数据如表：（1）实验中应匀速竖直拉动弹簧测力计，使钩码缓缓上升．（2）表格中变化①处应为66.7%；根据图中弹簧测力计示数可知②处应为2.4N．（3）比较第1、3次实验数据可得出结论：使用同一滑轮组，重物越重，机械效率越高（选填“越高”、“不变”或“越低”）．（4）比较第3、4次实验数据可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮越重，滑轮组的机械效率越低．【解答】解：（1）实验中应匀速竖直方拉动弹簧测力计，这样才能准确测出拉力的值；（2）①η=×100%=×100%=×100%≈66.7%；②由图知，测力计的分度值为0.2N，所以其示数为2.4N；（3）比较第1、3次实验数据可得出结论：使用同一滑轮组，重物越重，机械效率越高；（4）比较第3、4次实验数据可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮越重，滑轮组的机械效率越低．故答案为：（1）匀速竖直；（2）66.7%；2.4；（3）越高；（4）3、4．四、综合题20．（7分）在如图1所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为定值电阻R0的三倍，闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I1，当滑片P置于最右端时，电流表示数为I2，且I1：I2=5：4，两次变阻器连入电路的电阻之比R1：R=8：15．图2是该小灯泡I﹣U图象．求：（1）小灯泡正常发光时的电阻值．（2）滑片置于最右端时，小灯泡的实际功率．（3）电源电压．【解答】解：（1）由图象可知，当小灯泡的电压为2.5V时，电流I=0.25A，由I=可得，小灯泡正常发光时的电阻R L===10Ω；（2）I1：I2=5：4，则I2=I1=×0.25A=0.2A；读图象可知，此时灯泡两端的电压为1V，则灯泡的实际电功率P=U L I L=1V×0.2A=0.2W；此时小灯泡的电阻R L′===5Ω．（3）由题意知，=I1①=I2②，又I1：I2=5：4，R=3R0，由R1：R=8：15可知，R1=R=×3R0=R0，将数据代入可知，=0.25A ③=0.2A ④联立③④解得：R0=10Ω，U=9V．答：（1）小灯泡正常发光时的电阻值为10Ω．（2）滑片置于最右端时，小灯泡的实际功率为0.2W．（3）电源电压为9V．21．（6分）德国某处农场的牛棚里，关了90头奶牛，由于棚内牛屁浓度太高，结果静电引发了牛屁爆炸，把屋顶都炸塌了下来．这是因为牛屁中含有大量的甲烷所致．据此，阿根廷科学家设计了一款“牛屁屁收集器”，在牛背上装有一个大塑料袋，通过导管收集牛体内排除的气体．若一头奶牛一天收集的气体中的甲烷，完全燃烧放出的热量全部被水吸收，可使56kg的水从30℃升高到80℃．（甲烷的热值为5.6×107J/kg，水的比热容为4.2×103J/（kg．℃），煤的热值是2.94×107J/kg）．（1）求一头牛一天排出的气体中甲烷的质量是多少？（2）如果这些热量由燃烧煤来提供，煤燃烧放出的热量有40%被水吸收，则需要多少煤？=cm（t﹣t0）=4.2×103J/（kg．℃）×56kg 【解答】解：（1）水吸收的热量Q吸×（80℃﹣30℃）=1.176×107J，即Q放=Q吸=1.176×107J，=mq得甲烷的质量：由Q放m甲烷===0.21kg；（2）煤燃烧放出的热量Q′===2.94×107J，放===1kg．煤的质量m煤答：（1）一头牛一天排出的气体中甲烷的质量是0.21kg；（2）需要煤的质量为1kg．22．（8分）如图所示，将一底面积为30cm2，高为10cm的长方体，悬挂在弹簧测力计上，在空气中称量时，弹簧测力计示数为5N．将物体完全浸没在某种液体中，物体下表面距液面20cm时，下表面所受液体压力为4.8N．g取10N/kg．求：（1）此时物体下表面受到的液体压强．（2）液体的密度．（3）此时物体受到的浮力及弹簧测力计的示数．【解答】解：（1）此时物体下表面受到的液体压强p===1.6×103Pa；（2）由p=ρgh 可得，液体的密度ρ===0.8×103kg/m 3；（3）V 排=V 物=30cm 2×10cm=300cm 3=3×10﹣4m 3，物体受到的浮力F 浮=ρgV 排=0.8×103kg/m 3×10N/kg ×3×10﹣4m 3=2.4N ． 弹簧测力计的示数F 拉=G ﹣F 浮=5N ﹣2.4N=2.6N ．答：（1）此时物体下表面受到的液体压强为1.6×103Pa ． （2）液体的密度为0.8×103kg/m 3．（3）此时物体受到的浮力及弹簧测力计的示数为2.6N ．赠送初中数学几何模型【模型二】半角型：图形特征：45°4321A1FDAB正方形ABCD 中，∠EAF =45° ∠1=12∠BAD 推导说明：1.1在正方形ABCD 中，点E 、F 分别在BC 、CD 上，且∠FAE ＝45°，求证：EF ＝BE +DFE-a1.2在正方形ABCD 中，点E 、F 分别在BC 、CD 上，且EF ＝BE +DF ，求证：∠FAE ＝45°。
