修改晶体学基础及材料性能

晶体学实验技术的晶体取向与晶格调整方法引言晶体学实验技术是研究物质晶体结构和性质的重要手段之一。

在进行晶体学实验时，晶体的取向和晶格的调整是非常关键的步骤。

本文将探讨晶体取向和晶格调整的一些常用方法和技术。

一、晶体取向的方法1. 制备取向样品晶体取向的方法有很多种，其中一种常用的方法是制备取向样品。

制备取向样品的步骤包括选择合适的单晶样品，将其切割成薄片，并进行化学或物理处理。

取向样品可以通过机械打磨、化学腐蚀、电解抛光等方法获得理想的表面状态。

2. 应用X射线衍射X射线衍射在晶体学实验中发挥着重要的作用。

通过将单晶或多晶样品放置在X射线束中，利用晶体对X射线的散射特性，可以得到晶体的取向信息。

根据样品的不同取向，可以通过旋转样品或调整X射线束的方向来获取所需的取向信息。

3. 使用电子显微镜电子显微镜是一种非常强大的工具，可用于观察晶体的微观结构。

通过调整电子显微镜的入射角度和取向样品的位置，可以获得晶体的取向信息。

电子显微镜的高分辨率可以提供更精确的取向测量结果。

二、晶格调整的方法1. 热处理热处理是调整晶格的一种常用方法。

通过改变晶体的温度，可以使晶格发生一系列变化，包括晶体的形状、尺寸和晶格参数等。

在进行热处理时，需要控制好温度和时间，以确保晶体获得最佳的晶格结构。

2. 应用外力应用外力也是一种有效的晶格调整方法。

通过施加压力或拉伸样品，可以改变晶格的形状和尺寸。

外力的施加可以通过机械装置、电场或磁场等方式实现。

不同的外力会对晶体产生不同的影响，因此需要根据具体情况选择合适的方法。

3. 化学处理化学处理是调整晶格的另一种常用方法。

通过在晶体表面或周围施加特定的化学物质，可以改变晶格的结构和性质。

例如，可以使用溶液中的特定物质对晶体进行浸泡或溶解，从而调整晶体的晶格。

结论晶体学实验技术中的晶体取向和晶格调整方法，通过选择适当的实验手段和调整参数，可以获得所需的晶体特性和结构信息。

晶体取向和晶格调整的过程中需要保证实验条件的稳定性和控制精度，以获得准确的结果。

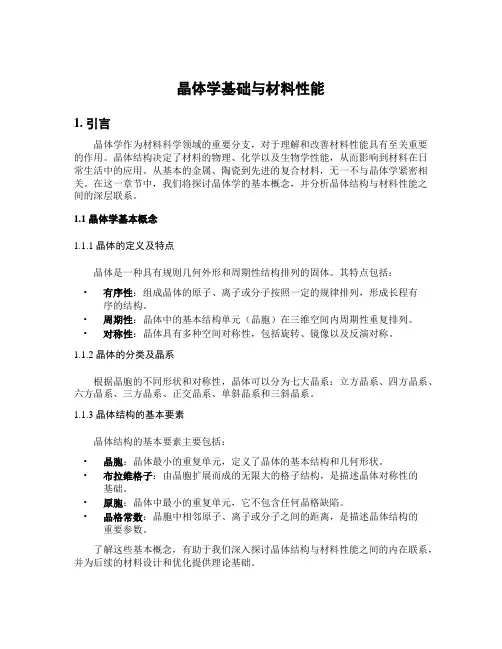

晶体学基础与材料性能1. 引言晶体学作为材料科学领域的重要分支，对于理解和改善材料性能具有至关重要的作用。

晶体结构决定了材料的物理、化学以及生物学性能，从而影响到材料在日常生活中的应用。

从基本的金属、陶瓷到先进的复合材料，无一不与晶体学紧密相关。

在这一章节中，我们将探讨晶体学的基本概念，并分析晶体结构与材料性能之间的深层联系。

1.1 晶体学基本概念1.1.1 晶体的定义及特点晶体是一种具有规则几何外形和周期性结构排列的固体。

其特点包括：•有序性：组成晶体的原子、离子或分子按照一定的规律排列，形成长程有序的结构。

•周期性：晶体中的基本结构单元（晶胞）在三维空间内周期性重复排列。

•对称性：晶体具有多种空间对称性，包括旋转、镜像以及反演对称。

1.1.2 晶体的分类及晶系根据晶胞的不同形状和对称性，晶体可以分为七大晶系：立方晶系、四方晶系、六方晶系、三方晶系、正交晶系、单斜晶系和三斜晶系。

1.1.3 晶体结构的基本要素晶体结构的基本要素主要包括：•晶胞：晶体最小的重复单元，定义了晶体的基本结构和几何形状。

•布拉维格子：由晶胞扩展而成的无限大的格子结构，是描述晶体对称性的基础。

•原胞：晶体中最小的重复单元，它不包含任何晶格缺陷。

•晶格常数：晶胞中相邻原子、离子或分子之间的距离，是描述晶体结构的重要参数。

了解这些基本概念，有助于我们深入探讨晶体结构与材料性能之间的内在联系，并为后续的材料设计和优化提供理论基础。

2. 晶体结构与材料性能的关系2.1 晶体结构与力学性能2.1.1 晶体结构与弹性模量晶体的弹性模量是描述其抵抗形变能力的重要力学参数。

晶体的弹性模量与其晶体结构密切相关，不同的晶体结构具有不同的弹性模量。

晶体中原子的排列方式、键长和键角等因素都会影响弹性模量。

例如，金刚石因其特殊的晶体结构，具有非常高的弹性模量。

2.1.2 晶体结构与硬度硬度是晶体材料另一个重要的力学性能指标。

晶体结构中的原子排列方式、键的类型和空间分布等因素决定了其硬度。

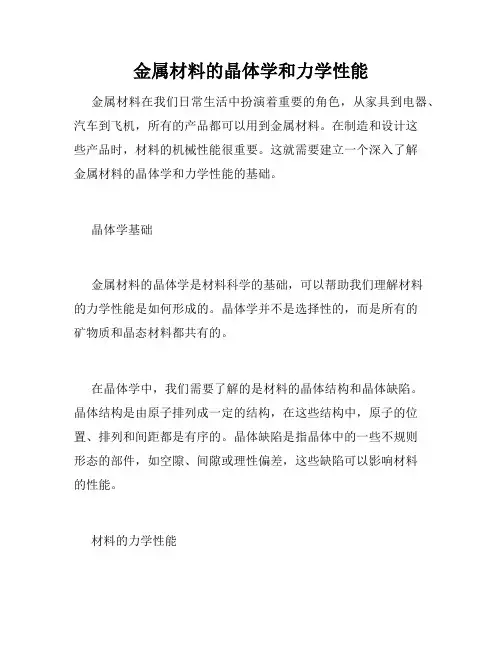

金属材料的晶体学和力学性能金属材料在我们日常生活中扮演着重要的角色，从家具到电器、汽车到飞机，所有的产品都可以用到金属材料。

在制造和设计这些产品时，材料的机械性能很重要。

这就需要建立一个深入了解金属材料的晶体学和力学性能的基础。

晶体学基础金属材料的晶体学是材料科学的基础，可以帮助我们理解材料的力学性能是如何形成的。

晶体学并不是选择性的，而是所有的矿物质和晶态材料都共有的。

在晶体学中，我们需要了解的是材料的晶体结构和晶体缺陷。

晶体结构是由原子排列成一定的结构，在这些结构中，原子的位置、排列和间距都是有序的。

晶体缺陷是指晶体中的一些不规则形态的部件，如空隙、间隙或理性偏差，这些缺陷可以影响材料的性能。

材料的力学性能金属材料的力学性能主要涉及到硬度、强度、塑性和韧性。

硬度是材料所承受的局部外在压力，它是用来衡量材料耐磨性的。

强度是材料所承受的拉伸、挤压和剪切等力的能力。

材料的塑性可以帮助材料形成各种各样的形状，这决定了材料是否可以被加工或成型。

最后，韧性是材料抵抗断裂的能力，即在极限条件下不产生裂纹的能力。

这是材料在长期使用中非常重要的性能。

晶体结构与机械性能了解晶体结构对于理解材料的机械性能至关重要。

金属在宏观上存在于晶粒中，晶粒内的晶体结构会直接影响到机械性能的改变。

比如，晶体结构中的点缺陷，会影响材料的强度、位错、孪晶、晶界和界面等因素也会产生关联性影响。

通过这些技术，我们可以评估材料的安全性、可持续性和性能的可预测性。

此外，通过精确了解材料的晶体结构和机械性能，可以更好地为材料的制造和应用设计提供依据。

结论我们总结一下，金属材料晶体学和力学性能之间有重要的关联。

特别是材料的晶体结构对于机械性能的增强或削弱有巨大的影响。

要想获得优秀的材料性能，需要深入了解材料的晶体学和力学性能，并通过针对材料处理和优化技术来实现。

我们期望未来的科学家和工程师能够更好地了解这些原理，并为发展高性能材料做出贡献。

第1章晶体学基础1.1复习笔记一、空间点阵1.晶体特征和空间点阵概述（1）晶体特征晶体的一个基本特征是具有周期性。

（2）空间点阵空间点阵是指用来描述晶体中原子或原子集团排列的周期性规律的在空间有规律分布的几何点的集合。

2.晶胞、晶系和点阵类型（1）晶胞①晶胞的定义空间点阵可以看成是由最小的单元——平行六面体沿三维方向重复堆积（或平移）而成。

这样的平行六面体称为晶胞。

②点阵常数a．描述晶胞的大小：三条棱的长度a，b和c；b．描述晶胞的形状：棱之间的夹角α，β和γ。

③选取晶胞的条件a.能反映点阵的周期性；b．能反映点阵的对称性；c．晶胞的体积最小。

（2）晶系按照晶胞的大小和形状的特点，或按照6个点阵常数之间的关系和特点，可以将各种晶体归为7种晶系。

表1-1 7种晶系（3）点阵类型①简单三斜点阵（如图1-1（1）所示）；②简单单斜点阵（如图1-1（2）所示）；③底心单斜点阵（如图1-1（3）所示）；④简单斜方点阵（如图1-1（4）所示）；⑤底心斜方点阵（如图1-1（5）所示）；⑥体心斜方点阵（如图1-1（6）所示）；⑦面心斜方点阵（如图1-1（7）所示）；⑧六方点阵（如图1-1（8）所示）；⑨菱方点阵（三角点阵）（如图1-1（9）所示）；⑩简单正方（或四方）点阵（如图1-1（10）所示）；⑪体心正方（或四方）点阵（如图1-1（11）所示）；⑫简单立方点阵（如图1-1（12）所示）；⑬体心立方点阵（如图1-1（13）所示）；⑭面心立方点阵（如图1-1（14）所示）。

图1-1 14种空间点阵（4）布拉维点阵与复式点阵①布拉维点阵：由等同点构成的点阵；②复式点阵：由几个布拉维点阵穿插而成的复杂点阵。

二、晶面指数和晶向指数1.晶面指数和晶向指数（1）晶面指数将截距的倒数化成三个互质的整数h，k，l，则（hkl）称为待标晶面的晶面指数。

（2）晶向指数将晶向上除原点以外的任一点的坐标x，y，z化成互质整数u，v，w，得到晶向指数[uvw]。

半导体材料性能表征和改善方案半导体材料是现代电子工业的基础材料，在电子器件、集成电路、光电子器件等领域有着广泛的应用。

然而，半导体材料的性能直接影响着器件的工作效果和可靠性。

因此，对半导体材料的性能进行准确的表征和针对性的改善方案的探索是非常重要的。

一、半导体材料性能表征方法1. 晶体结构表征：晶体结构是半导体材料性能的基础。

常用的晶体结构表征方法有X射线衍射（XRD）和电子衍射等。

X射线衍射可以分析晶体的晶胞常数、晶格畸变和结构杂质等信息，电子衍射则可以提供更高分辨率的晶体结构信息。

2. 元素分析：半导体材料中存在着各种元素，其含量和分布对材料的性能影响重大。

常用的元素分析方法有能谱分析技术（ESCA）和扫描电子显微镜-能谱仪（SEM-EDS）等。

ESCA可以定性和定量地分析材料中元素的种类和含量，而SEM-EDS则可以获得元素的分布信息。

3. 结构缺陷分析：结构缺陷是半导体材料中常见的缺陷形貌，对材料的性能有着重要的影响。

常用的结构缺陷分析方法有透射电子显微镜（TEM）和扫描隧道显微镜（STM）等。

TEM可以高分辨率地观察材料的晶体缺陷和界面结构，STM则可以在原子尺度上观察表面缺陷。

4. 电学性能表征：半导体材料的电学性能对器件的工作效果和电流传输等有着重要影响。

常用的电学性能表征方法有霍尔效应测量、电导率测量、电容-电压特性测量等。

霍尔效应测量可以分析材料的载流子浓度和迁移率，电导率测量可以评估材料的导电性能，电容-电压特性测量则可以测量材料的电介质特性。

二、半导体材料性能改善方案1. 晶体生长方法优化：晶体生长是制备半导体材料的重要步骤。

通过优化晶体生长方法，可以改善晶体的质量和纯度，提高材料的性能。

常用的晶体生长方法包括化学气相沉积（CVD）、分子束外延（MBE）和金属有机化学气相沉积（MOCVD）等。

2. 掺杂技术改善：通过掺杂技术，将掺杂原子引入半导体材料中，可以改变材料的电学性能。

材料的调整技巧
调整材料可以帮助提高材料的质量和适应性。

以下是一些调整材料的技巧：
1. 改变材料的结构：调整材料的结构可以改变其性质和用途。

例如，可以通过改变粒子大小、形状、分布或排列来改变材料的力学性能或表面特性。

2. 调整材料的成分：通过添加或去除一些成分，可以改变材料的化学性质和功能。

例如，添加一些添加剂可以提高材料的耐磨性、耐腐蚀性或导电性。

3. 控制材料的制备过程：调整材料的制备过程可以改变材料的晶体结构、纤维方向或缺陷分布。

例如，改变烧结温度、冷却速度或拉伸条件可以影响材料的强度、硬度或延展性。

4. 设计材料的复合结构：通过将不同材料组合在一起，可以获得具有更好性能的复合材料。

例如，将纤维增强材料与基体材料组合可以同时提高强度和韧性。

5. 优化材料的后处理方法：对于已经制备好的材料，可以通过一些后处理方法来改善其性能。

例如，热处理、表面处理或电化学处理可以改善材料的晶体结构、表面粗糙度或化学稳定性。

6. 采用新的材料设计方法：随着科学技术的进步，新的材料设计方法不断涌现。

例如，通过计算机模拟、高通量筛选或材料基因工程等方法，可以更高效地设计
新材料或改进现有材料的性能。

通过以上技巧，可以使材料更好地满足特定的需求，提高其性能和可应用性。

晶体学基础与材料结构第⼀章晶体学基础及材料结构⽆论是⾦属材料还是⾮⾦属材料，通常都是晶体。

因此，作为材料科学⼯作者，⾸先要熟悉晶体的特征及其描述⽅法。

本章将扼要的介绍晶体学的基础知识，并了解材料结构。

1-1 晶体⼀、晶体与⾮晶体固态物质按其原⼦（或分⼦）的聚集状态⽽分为两⼤类：晶体与⾮晶体。

虽然我们看到⾃然界的许多晶体具有规则的外形（例如：天然⾦刚⽯、结晶盐、⽔晶等等），但是，晶体的外形不⼀定都是规则的，这与晶体的形成条件有关，如果条件不具备，其外形也就变得不规则。

所以，区分晶体还是⾮晶体，不能根据它们的外观，⽽应从其内部的原⼦排列情况来确定。

在晶体中，原⼦（或分⼦）在三维空间作有规则的周期性重复排列，⽽⾮晶体就不具有这⼀特点，这是两者的根本区别。

应⽤X射线衍射、电⼦衍射等实验⽅法不仅可以证实这个区别，还能确定各种晶体中原⼦排列的具体⽅式（即晶体结构的类型）、原⼦间距以及关于晶体的其他许多重要情况。

显然，⽓体和液体都是⾮晶体。

在液体中，原⼦亦处于紧密聚集的状态，但不存长程的周期性排列。

固态的⾮晶体实际上是⼀种过冷状态的液体，只是其物理性质不同于通常的液体⽽已。

玻璃就是⼀个典型的例⼦，故往往将⾮晶态的固体称为玻璃体。

从液态到⾮晶态固体的转变是逐渐过渡的，没有明显的凝固点（反之亦然，⽆明显的熔点）。

⽽液体转变为晶体则是突变的，有⼀定的凝固点和熔点。

⾮晶体的另⼀特点是沿任何⽅向测定其性能，所得结果都是⼀致的，不因⽅向⽽异，称为各向同性或等向性；晶体就不是这样，沿着⼀个晶体的不同⽅向所测得的性能并不相同（如导电性、导热性、热膨胀性、弹性、强度、光学数据以及外表⾯的化学性质等等），表现出或⼤或⼩的差异，称为各向异性或异向性。

晶体的异向性是因其原⼦的规则排列⽽造成的。

⾮晶体在⼀定条件下可转化为晶体。

例如：玻璃经⾼温长时间加热后能形成晶态玻璃；⽽通常呈晶体的物质，如果将它从液态快速冷却下来也可能得到⾮晶体。

⾦属因其晶体结构⽐较简单，很难阻⽌其结晶过程，故通常得不到⾮晶态固体，但近些年来采⽤了特殊的制备⽅法，已能获得⾮晶态的⾦属和合⾦。
