下载文档原格式
不锈钢321方管的介绍不锈钢321方管是一种常见的不锈钢方管产品，具有许多优良的特性和广泛的应用领域。
本文将从不锈钢321方管的材料特性、力学性能、耐腐蚀性能以及应用领域等方面进行介绍。
不锈钢321方管采用的是321不锈钢材料，其化学成分主要包括铁、铬、镍、钛等元素。
其中，铬元素的含量达到17-20%，能够形成致密的铬氧化物膜，有效阻隔氧气和水分的侵蚀，从而具有良好的耐腐蚀性能。
此外，钛元素的加入能够抑制碳在晶界处的析出，提高抗晶间腐蚀能力，使不锈钢321方管具有优异的耐高温性能。
不锈钢321方管的力学性能也非常出色。
其抗拉强度大于520MPa，屈服强度大于205MPa，延伸率大于40%。
这些优异的力学性能使得不锈钢321方管在各种工程领域中得到广泛应用，能够满足各类结构的要求。
不锈钢321方管还具有良好的耐腐蚀性能。
在常见的腐蚀介质中，如硫酸、硝酸、氯化物等，不锈钢321方管都表现出较好的耐蚀性。
这使得它在化工、石化、医药等领域中得到广泛应用。
不锈钢321方管的应用领域非常广泛。
首先，在石油、化工、航空航天等高温环境下，不锈钢321方管能够承受高温腐蚀和高温氧化的侵蚀，因此被广泛应用于炉管、烟管等高温设备中。
其次，在医药、食品加工等行业，不锈钢321方管因其良好的耐腐蚀性能和卫生性能，成为输送液体和气体的理想材料。
此外，不锈钢321方管还常用于建筑、装饰等领域，如室内扶手、楼梯护栏等。
不锈钢321方管作为一种常见的不锈钢产品，具有材料特性优良、力学性能出色、耐腐蚀性能良好等优点。
其广泛的应用领域使得不锈钢321方管成为各类工程中不可或缺的材料。
在未来的发展中，随着科技的进步和工艺的改进，相信不锈钢321方管将会有更广阔的应用前景。
注塑模具常见问题开模技术输出常用的注塑模具钢有哪些P20（美国）-618（瑞典）-3Cr2Mo（中国）-NAK-80（日本）预硬塑胶模具钢，一般要求大小塑胶模，适合PA、POM、PS、PE、PP、ABS塑料。
718（瑞典）-P20+Ni（美国）-3Cr2Mo+Ni（中国）-SNCM（日本）超级预硬塑胶模具钢，用于大型长寿命塑胶注塑模，如家电制品、电脑外壳等模具。
高表面光洁度的塑胶制品模具吹塑模由于硬度高，可用于塑胶模具中的滑块成型工具；视生产需要可施加火焰硬化或氮化处理的模具零件，718模具钢用途与P20类型模具钢材相同，但由于淬透性更好，性能更优越，可以制作尺寸大的、高档次的塑料模具成形零件，718H特硬。
H13（美国）-4Cr5MoSiV1（中国）-SKD61（日本）是热作模具钢，执行标准GB/T1299—2000。
；牌号4Cr5MoSiV1；合金工具钢简称合工钢，是在碳工钢的基础上加入合金元素而形成的钢种。
其中合工钢包括：量具刃具用钢、耐冲击工具用钢、冷作模具钢、热作模具钢、无磁模具钢、塑料模具钢。
H13模具钢用于制造冲击载荷大的锻模，热挤压模，精锻模；铝、铜及其合金压铸模。
什么是热流道和冷流道？冷流道：是指模具入口与产品浇口之间的部分。
塑料在流道内靠注塑压力和其本身的热量保持流动状态，流道作为成型物料的一部分，但并不属于产品。
所以在我们设计模具的时候既要考虑填充效果，又要考虑怎样通过缩短、缩小流道来节省材料，理想情况是这样，但实际应用中则很难达到两全其美。
热流道:作为注塑模具系统的一个常用部件,是通过加热的办法来保证流道和浇口的塑料保持熔融状态。
由于在流道附近或中心设有加热棒和加热圈，从注塑机喷嘴出口到浇口的整个流道都处于高温状态，使流道中的塑料保持熔融，停机后一般不需要打开流道取出凝料，再开机时只需加热流道到所需温度即可。
因此，热流道工艺有时称为热集流管系统，或者称为无流道模塑。
热流道系统的优点1、当产品的壁厚较薄时，确保熔体能充分到达远离浇口（进胶口）的部分，大大减小产品变形程度，大大提高产品表面质量及产品的一致性；2、流道内压力损耗小，熔体流动性好，密度容易均匀，避免注塑件变形、批峰以及尺寸不稳定和色差等缺陷；3、全部或大部分消除料把（水口料），不需人工剪切水口，无需再粉碎，提高物料的利用率，节约能源，提高了生产效率（常见的缩水、填充不足、熔接痕、颜色不均、飞边、翘曲现象也可以明显改善或消除）；4、消除了废料带来的附加热量，模具的冷却周期仅为塑料的冷却时间，缩短了加工周期；5、热流道均为自动切断浇口，改善浇口外观，提高了自动化作业程度；6、精确控制熔体塑料温度，消除了材料的降解，使保压时间更合理，降低产品内应力。
321不锈钢的耐蚀性及应用研究一、引言321不锈钢是一种耐高温、耐蚀性能极优的不锈钢，由于它具有优异的性能，因而被广泛地应用于航空、航天、化工、石油、冶金、轻工、医药、食品、电子等行业。
文章旨在研究321不锈钢的耐蚀性及应用，为其未来的研究与开发提供参考。
二、321不锈钢的耐蚀性321不锈钢的优越性能之一就是其良好的耐蚀性。
它常用于焊接、高温设备和耐蚀容器中，具有极高的耐酸性，耐碱性和耐腐蚀性。
321不锈钢具有如下耐腐蚀特性：1.在高温环境下依然具有良好的抗氧化性能，不会在长时间的高温工作环境中产生氧化反应，大大延长了使用寿命。
2.强酸中的腐蚀性与30Cr13不锈钢相比减少了5-10倍，在硝酸中耐侵蚀性能也得到了很大提高，因此也常用于化工、石油、医药等领域。
3.在均匀腐蚀性能方面比304更强，在弱酸溶液中的腐蚀性能也比304要优异。
综上所述，321不锈钢的耐蚀性极高，是一种优异的不锈钢材料。
三、应用研究1.航空、航天在航空、航天中，因其高温条件和高压，要求材料的机械强度高、稳定性好。
使用321不锈钢能满足这些要求。
同时，由于长时间的使用，需要保证材料的耐蚀性能，321不锈钢在耐蚀性方面的优异特性，使得它成为了航空、航天领域中的重要材料。
2.化工在化工行业，要求材料具有优异的耐腐蚀性能，能够在酸、碱等严苛环境中长期稳定运行。
而321不锈钢正是这样的材料，它不仅防止材料被腐蚀破坏，而且有着极高的物理强度，能够长期稳定运行。
3.石油在石油行业，要求管道及容器具有良好的耐腐蚀性，用于输送含有酸、碱等化学物品的油气。
而321不锈钢因耐高温、抗腐蚀性极高，常被使用于石油、化工等行业的容器和管道中。
4.压力容器在不需要高强度的情况下，往往会选择321不锈钢作为压力容器的材料。
由于其耐腐蚀性能好、可耐受长时间的高温高压环境，因而成为压力容器材料的不二选择。
四、结论321不锈钢具有优异的耐蚀性能及机械强度，因而能被广泛应用于高要求的工业生产中。

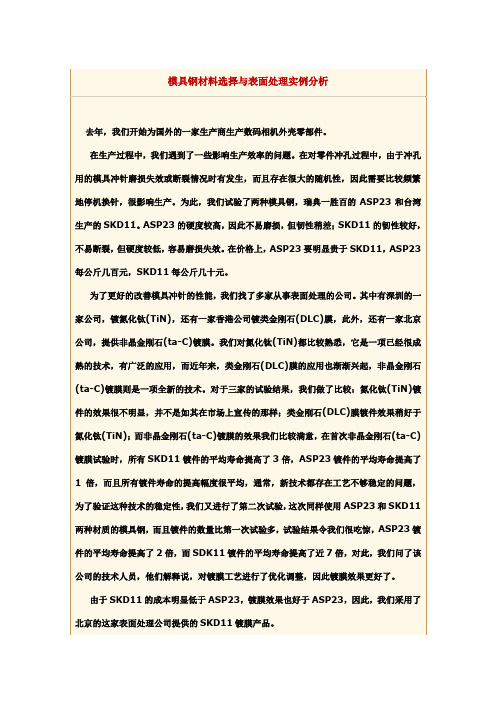

模具钢材料选择与表面处理实例分析去年，我们开始为国外的一家生产商生产数码相机外壳零部件。
在生产过程中，我们遇到了一些影响生产效率的问题。
在对零件冲孔过程中，由于冲孔用的模具冲针磨损失效或断裂情况时有发生，而且存在很大的随机性，因此需要比较频繁地停机换针，很影响生产。
为此，我们试验了两种模具钢，瑞典一胜百的ASP23和台湾生产的SKD11。
ASP23的硬度较高，因此不易磨损，但韧性稍差；SKD11的韧性较好，不易断裂，但硬度较低，容易磨损失效。
在价格上，ASP23要明显贵于SKD11，ASP23每公斤几百元，SKD11每公斤几十元。
为了更好的改善模具冲针的性能，我们找了多家从事表面处理的公司。
其中有深圳的一家公司，镀氮化钛(TiN)，还有一家香港公司镀类金刚石(DLC)膜，此外，还有一家北京公司，提供非晶金刚石(ta-C)镀膜。
我们对氮化钛(TiN)都比较熟悉，它是一项已经很成熟的技术，有广泛的应用，而近年来，类金刚石(DLC)膜的应用也渐渐兴起，非晶金刚石(ta-C)镀膜则是一项全新的技术。
对于三家的试验结果，我们做了比较：氮化钛(TiN)镀件的效果很不明显，并不是如其在市场上宣传的那样；类金刚石(DLC)膜镀件效果稍好于氮化钛(TiN)；而非晶金刚石(ta-C)镀膜的效果我们比较满意，在首次非晶金刚石(ta-C)镀膜试验时，所有SKD11镀件的平均寿命提高了3倍，ASP23镀件的平均寿命提高了1倍，而且所有镀件寿命的提高幅度很平均，通常，新技术都存在工艺不够稳定的问题，为了验证这种技术的稳定性，我们又进行了第二次试验，这次同样使用ASP23和SKD11两种材质的模具钢，而且镀件的数量比第一次试验多，试验结果令我们很吃惊，ASP23镀件的平均寿命提高了2倍，而SDK11镀件的平均寿命提高了近7倍，对此，我们问了该公司的技术人员，他们解释说，对镀膜工艺进行了优化调整，因此镀膜效果更好了。
由于SKD11的成本明显低于ASP23，镀膜效果也好于ASP23，因此，我们采用了北京的这家表面处理公司提供的SKD11镀膜产品。

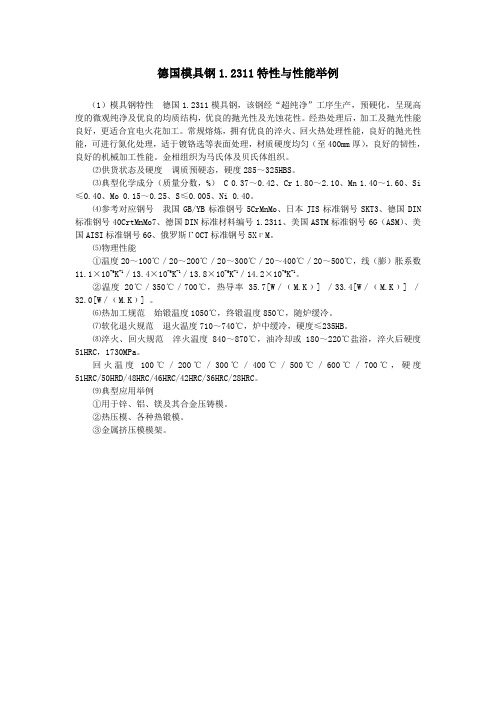

德国模具钢1.2311特性与性能举例（1）模具钢特性德国1.2311模具钢，该钢经“超纯净”工序生产，预硬化，呈现高度的微观纯净及优良的均质结构，优良的抛光性及光蚀花性。
经热处理后，加工及抛光性能良好，更适合宜电火花加工。
常规熔炼，拥有优良的淬火、回火热处理性能，良好的抛光性能，可进行氮化处理，适于镀铬选等表面处理，材质硬度均匀（至400mm厚），良好的韧性，良好的机械加工性能。
金相组织为马氏体及贝氏体组织。
⑵供货状态及硬度调质预硬态，硬度285～325HBS。
⑶典型化学成分（质量分数，%） C 0.37～0.42、Cr 1.80～2.10、Mn 1.40～1.60、Si ≤0.40、Mo 0.15～0.25、S≤0.005、Ni 0.40。
⑷参考对应钢号我国GB/YB标准钢号5CrMnMo、日本JIS标准钢号SKT3、德国DIN 标准钢号40CrtMnMo7、德国DIN标准材料编号1.2311、美国ASTM标准钢号6G（ASM）、美国AISI标准钢号6G、俄罗斯ΓOCT标准钢号5XгM。
⑸物理性能①温度20～100℃／20～200℃／20～300℃／20～400℃／20～500℃，线（膨）胀系数11.1×10-6K-1／13.4×10-6K-1／13.8×10-6K-1／14.2×10-6K-1。
②温度20℃／350℃／700℃，热导率35.7[W／﹙M.K﹚]／33.4[W／﹙M.K﹚]／32.0[W／﹙M.K﹚]。
⑹热加工规范始锻温度1050℃，终锻温度850℃，随炉缓冷。
⑺软化退火规范退火温度710～740℃，炉中缓冷，硬度≤235HB。
⑻淬火、回火规范淬火温度840～870℃，油冷却或180～220℃盐浴，淬火后硬度51HRC，1730MPa。
回火温度100℃／200℃／300℃／400℃／500℃／600℃／700℃，硬度51HRC/50HRD/48HRC/46HRC/42HRC/36HRC/28HRC。
AISI321是一种不锈钢材料，其国内标准为0Cr18Ni10Ti。
下面将对其进行详细介绍。
1.化学成分
0Cr18Ni10Ti的化学成分为：C≤0.08，Si≤1.00，Mn≤2.00，P≤0.035，S≤0.030，Ni：8.00~11.00，Cr：17.00~19.00，Ti：5C~0.70。
2.性能特点
0Cr18Ni10Ti具有良好的抗氧化性、耐腐蚀性和耐高温性能。
在800℃以下具有良好的耐蚀性，在500℃以下具有良好的耐氧化性。
同时，0Cr18Ni10Ti还具有优异的加工性和可焊性。
3.应用领域
由于其优异的性能， 0Cr18Ni10Ti广泛应用于化工、石油、制药、食品、纺织、机械等行业中。
同时，它还被用于高温设备、储罐、管道以及化学反应器等方面。
4.加工工艺
（1）热处理：在1050℃左右保温1小时，然后冷却至空气温度。
（2）冷加工：可以采用拉伸、冷轧、冷拔等方法进行加工。
（3）热加工：可以采用锻造、热轧等方法进行加工。
（4）焊接：0Cr18Ni10Ti具有优异的可焊性，可以采用TIG、MIG、手工电弧等焊接方法进行焊接。
5.注意事项
（1）在高温环境下使用时，应注意防止氧化和腐蚀。
（2）在加工过程中应注意避免过度拉伸和压缩，以免影响其性能。
（3）在焊接时，应注意严格控制焊接温度和焊接速度，以避免产生裂纹和变形。
总之，0Cr18Ni10Ti作为一种优异的不锈钢材料，在各个行业中都有着广泛的应用，但在使用过程中需要注意其特殊性质，以免影响其性能和寿命。
第五节常用模具钢料特性与用途之P21类P21类，时效硬化塑料模具钢：1）日本大同（DAIDO）NAK55：◎出厂状态及参考硬度：预硬HRC37～43；耐磨性︰★★★☆☆韧性︰★★★☆☆加工性︰★★★☆☆抛光性︰★★★★☆◎产品描述：NAK55是预硬化钢，不需任何热处理，适用于镜面抛光加工的预硬化钢。
NAK55主要用于镜面抛光模具，电视机滤光板，化妆品盒等模具，精密皱纹加工模具，办公自动化设备，汽车零件放电加工等模具。
◎性能及用途：高硬度镜面模具钢，用于高精度镜面模具。
◎特点：无需热处理，抛光性极佳，切削性加工性好，蚀花性佳。
◎缺点：补焊性能差，韧性较低，较细的圆柱凸起易折断（如喇叭窗网孔镶件）。
2）大同制钢NAK80（预硬镜面精密塑胶模具钢）：◎出厂状态︰HRC37-43约为HRC40；相当日立hitachi︰HPM50；耐磨性★★★☆☆；韧性★★★☆☆；加工性★★★☆☆；抛光性★★★★☆；抗蚀性★★★☆☆钢材名称出厂状态化学成份(%)比较标准碳C 硅Si 锰Mn 铬Cr 钼Mo 铝Al 铜CuNAK80 HB370～400HRC37～43 0.15 0.3 适量12.0 0.3 1.0 1.0 AISI P21改良型◎产品描述：日本大同专利钢，出厂硬度为HRC37-43约为HRC40，无须再热处理，表面与中心的硬度较均匀。
有很好的抛光性能与雕饰性，放电加工性佳。
使用在镜面抛光模具、防灰尘、电视机滤光板、化妆品盒、精密皱纹加工模具、办公自动化设备、汽车零件放电加工模具。
◎特点：1.韧性与放电加工良好，放电加工表面细致﹑美观，蚀花性佳，可取代梨皮蚀花；2.NAK80具有优良的镜面抛光性能佳；雕饰性与晒纹效果佳；3.高硬度，硬度均匀，易于研磨，放电加工后的研磨非常容易；研磨性见下图；4.使用时，可保持高精度；5.焊透性良好，焊接性能特佳；焊接后经过500℃×5h的时效处理和风冷后，焊接硬度与基材相同；6.气体氮化：温度520℃，5h，表面硬度为750HV(62HRC)；◎缺点：1.补焊性能差，韧性较低，较细的圆柱凸起易折断（如喇叭窗网孔镶件）。
模具钢材1.2714成分1.概述模具钢是一种用于制造模具的特殊钢材。
1.2714是其中一种常见的模具钢材，本文将介绍1.2714模具钢材的成分及其特性。
2.成分1.2714模具钢主要由以下成分组成：-碳（C）：0.50-0.60%-硅（S i）：0.10-0.40%-锰（M n）：0.60-0.90%-磷（P）：≤0.03%-硫（S）：≤0.03%-铬（C r）：0.80-1.20%-钼（M o）：0.15-0.30%-钴（C o）：≤0.20%-精炼剂和合金元素3.特性1.2714模具钢具有以下特性：优异的硬化性能-：1.2714模具钢具有较高的淬透性和淬硬性，经过适当的热处理后，可获得高硬度和优良的耐磨性。
良好的韧性-：该钢材在淬火和回火后，具有较高的韧性和抗冲击能力，能够有效抵抗断裂和变形。
优异的切削性能-：1.2714模具钢具有较好的切削加工性能，易于通过车削、铣削、钻削等加工方式进行精确加工。
优良的加工稳定性-：由于其合理的成分控制，该钢材具有较好的加工稳定性，能够减少变形和裂纹的风险。
适用范围广-：1.2714模具钢广泛应用于制造各类模具和模具零部件，如塑料模具、冲压模具、压铸模具等。
4.应用场景1.2714模具钢主要应用于以下领域：塑料模具-：1.2714模具钢耐磨性好、切削性能优异，适合制造高质量的塑料模具。
冲压模具-：该钢材具有良好的硬化性能和切削性能，适合制造高强度、高耐磨的冲压模具。
压铸模具-：1.2714模具钢的优良韧性和加工稳定性使其成为制造压铸模具的理想选择。
5.结论1.2714模具钢是一种在模具制造中广泛应用的钢材，具有优异的硬化性能、良好的韧性和切削性能。
它的成分经过合理控制，确保了加工稳定性和可靠性。
在各类模具的制造中，1.2714模具钢都能够发挥出色的作用。
321不锈钢不锈钢321是钛稳定的奥氏体不锈钢，常用于1000 - 1600ºF温度范围。
321不锈钢概述【上海奔来金属材料有限公司】不锈钢321是一种是Ni-Cr-Mo耐热，钛稳定的奥氏体合金，通常用于1000°-1600°F的温度范围。
321不锈钢主要用于碳化物沉淀范围为800°-1500°F的连续和间歇使用温度的应用。
321型类似于304型不锈钢，但钛的添加量至少是碳含量的五倍。
这种钛添加减少或防止了焊接过程中和800°-1500°F的使用条件下的碳化物沉淀。
为了在1500°-1650°F 的使用温度下提供对晶间腐蚀和连多硫酸应力腐蚀开裂的最佳抵抗力，可以使用空气冷却。
321不锈钢特点•①.抗氧化温度可达1600°F•②.稳定抵抗焊接热影响区（HAZ）晶间腐蚀•③.抵抗连多硫酸应力腐蚀开裂321化学成分：321热处理规范热处理规范：1)固溶920～1150℃快冷; 2)根据需方要求可进行稳定化处理,热处理温度为850～930℃,但必须在合同中注明。
3）固溶温度不能超过1066℃，超过的话，必须进行稳定化处理，以防止铬的析出。
321金相组织金相组织：组织特征为奥氏体型。
●交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
321不锈钢应用应用于抗晶界腐蚀性要求高化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件1 . 石油废气燃烧管道2 . 发动机排气管3 . 锅炉外壳，热交换器，加热炉部件4 . 柴油机用消音部件5 . 锅炉压力容器6 . 化学品运输车7 . 伸缩接头8 . 燃炉管道及烘干机用螺旋焊管。
