第二章 发动机的换气过程一。
五个角度：1.进气提前角α：从进气门打开到上止点这段曲轴转角(0～40 oCA)。
目的：活塞下行时有足够大的开启面积，新鲜工质可以顺利流入气缸。
2.进气门迟闭角β：从下止点到进气门关闭(40～70 oCA) 。
目的：利用高速气流的惯性，在下止点后继续充气，以增加进气量。
3.排气提前角γ：从排气门开启到活塞行至下止点所对应的曲轴转角称为，一般为30º~80ºCA。
目的：①在活塞上行时排气门有足够大的开启面积；②减小活塞上行时的阻力。
4.排气迟闭角δ：从上止点到排气门完全关闭这段曲轴转角（10～350CA ） 目的：利用高速气流的惯性排除废气。
.5.叠开角：进、排气门同时开启时对应的曲轴转角，一般为20º～80º曲轴转角。
在增压发动机可达80º~160º的曲轴转角。
因其进气压力高。
目的：由于进气管、气缸、排气管互相连通，可以利用气流的压差、惯性或进、排气管压力波的帮助，清除残余废气，增加进气量，降低高温零件的温度，但注意不应产生废气倒流现象。
二，换气过程：⑴自由排气阶段：排气门开启到气缸压力接近了排气管压力的这一时期 ⑵超临界状态： 排气门开启时，气缸内废气压力较高（0.2~0.5Mpa ）， 通过排气门口废气的流速等于该状态下的音速（m/s ）在超临界排气时期①废气流量与排气管内压力pr 无关，只与气缸内的气体状态及气门开启截面积有关②因排气流速甚高，在排气过程中伴有刺耳的噪声，所以排气系统必须装有消声器。
⑶亚临界状态：当时，排气流动转入亚临界状态，废气流速降低，产生的噪音较小。
特征：排出的废气量决定于气缸内及排气管内的压力差。
压力差越大排出废气越多。
当到某一时刻 ，自由排气阶段结束（一般下止点后10º~30º曲轴转角）。
此阶段虽然历程很短，但因排气流速甚高，排出废气量达60%以上。
⑷高速发动机：高速发动机其排气提前角要大一些：在自由排气阶段中，排出的废气量与发动机转速无关。

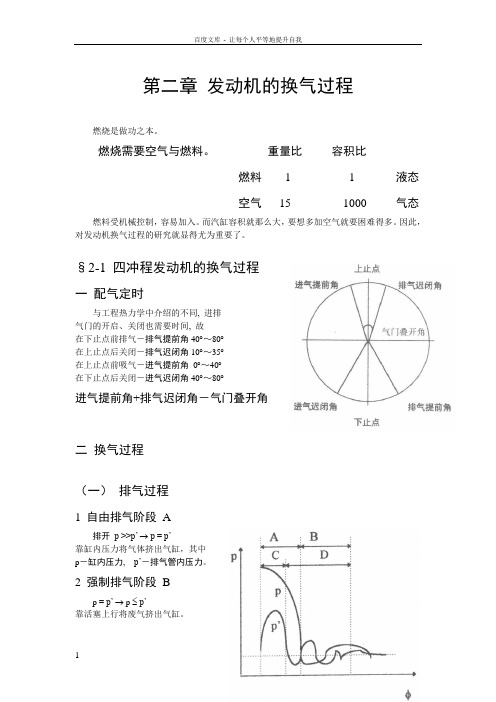

第二章发动机的换气过程燃烧是做功之本。
燃烧需要空气与燃料。
重量比容积比燃料 1 1 液态空气15 1000 气态燃料受机械控制，容易加入。
而汽缸容积就那么大，要想多加空气就要困难得多。
因此，对发动机换气过程的研究就显得尤为重要了。
§2-1 四冲程发动机的换气过程一配气定时与工程热力学中介绍的不同, 进排气门的开启、关闭也需要时间, 故在下止点前排气－排气提前角40︒～80︒在上止点后关闭－排气迟闭角10︒～35︒在上止点前吸气－进气提前角0︒～40︒在下止点后关闭－进气迟闭角40︒～80︒进气提前角+排气迟闭角－气门叠开角二换气过程（一）排气过程1 自由排气阶段A排开p >>p’ →p = p’靠缸内压力将气体挤出气缸，其中p－缸内压力, p’－排气管内压力。
2 强制排气阶段Bp = p’ → p ≤p’靠活塞上行将废气挤出气缸。
3 超临界排气C排开→p = 1.9 p’=m/s。
其流量与压差（p - p’）在气阀最小截面处, 气体流速等于该地音速a kRT无关, 只决定于排气阀开启面积和气体状态。
4 亚临界排气Dp = 1.9 p’ →排闭。
其流量取决于压差（p - p’）。
（二）进气过程和气门叠开角-）使新鲜介质进入缸内。
由于节流作用, 缸内产生负压；（p p气阀叠开角：非增压：20︒～60︒ CA。
太大（引起）→废气回流进气道。
太小→扫气作用不明显。
增压：110︒～140︒ CA。
进气管p↑, 扫气明显, 气阀叠开角可以增大很多。
如6135型高柴：非增压：40︒, 增压：124︒。
扫气的作用：1 清除废气, 增加气缸内的新鲜充量。
2 降低排气温度。
3 降低热负荷最严重处（如气阀、活塞等）的温度。
三换气损失理论循环换气功与实际循环换气功之差。
如图：换气损失功－X+（Y+W）, 其中（W+Y）为排气损失功，X为进气损失功。
（一）排气损失功YW是因排气门提前开启而损失的膨胀功,称为自由排气损失。
第二章发动机的换气过程燃烧是做功之本。
燃烧需要空气与燃料。
重量比容积比燃料 1 1 液态空气15 1000 气态燃料受机械控制，容易参加。
而汽缸容积就那么大，要想多加空气就要困难得多。
因此，对发动机换气过程的研究就显得尤为重要了。
§2-1 四冲程发动机的换气过程一配气定时与工程热力学中介绍的不同, 进排气门的开启、关闭也需要时间, 故在下止点前排气－排气提前角40︒～80︒在上止点后关闭－排气迟闭角10︒～35︒在上止点前吸气－进气提前角0︒～40︒在下止点后关闭－进气迟闭角40︒～80︒进气提前角+排气迟闭角－气门叠开角二换气过程〔一〕排气过程1 自由排气阶段A排开p >>p’ →p = p’靠缸内压力将气体挤出气缸，其中p－缸内压力, p’－排气管内压力。
2 强制排气阶段Bp = p’ → p ≤p’靠活塞上行将废气挤出气缸。
3 超临界排气C排开→p = 1.9 p’=m/s。
其流量与压差〔p - p’〕在气阀最小截面处, 气体流速等于该地音速a kRT无关, 只决定于排气阀开启面积和气体状态。
4 亚临界排气Dp = 1.9 p’ →排闭。
其流量取决于压差〔p - p’〕。
〔二〕进气过程和气门叠开角-〕使新鲜介质进入缸内。
由于节流作用, 缸内产生负压；〔p p气阀叠开角：非增压：20︒～60︒ CA。
太大〔引起〕→废气回流进气道。
太小→扫气作用不明显。
增压：110︒～140︒ CA。
进气管p↑, 扫气明显, 气阀叠开角可以增大很多。
如6135型高柴：非增压：40︒, 增压：124︒。
扫气的作用：1 去除废气, 增加气缸内的新鲜充量。
2 降低排气温度。
3 降低热负荷最严重处〔如气阀、活塞等〕的温度。
三换气损失理论循环换气功与实际循环换气功之差。
如图：换气损失功－X+〔Y+W〕, 其中〔W+Y〕为排气损失功，X为进气损失功。
〔一〕排气损失功YW是因排气门提前开启而损失的膨胀功,称为自由排气损失。
第二章发动机的换气过程本章重点：换气过程的特点及其评价指标；提高换气效果的措施。
本章难点：充气效率的定义；可变技术发动机排出废气、充入新鲜空气或可燃混合气的全过程叫做换气过程。
没有换气过程，发动机无法持续运转。
每循环进入气缸的空气量或可燃混合气量是决定发动机动力输出大小的因素。
所以，换气过程是发动机工作过程不可缺少的组成部分，也是决定发动机动力性、经济性的重要环节。
合理组织换气过程，保证吸入尽可能多的新鲜充量，以获得尽可能高的输出功率和扭矩；尽量减少换气损失，以降低机械损失，提高发动机经济性；保证进气后在缸内所形成的气体运动，能满足组织快速燃烧的要求，以提高热效率。
η是评价发动机换气过程完善程度和决定发动机性能的重要指标。
充气效率ν2.1 四冲程发动机的换气过程1.换气过程四冲程发动机的换气过程包括从排气门开启直到进气门关闭的整个时期，大约占410~480℃A（曲轴转角）。
一般将换气过程分为自由排气、强制排气、进气和气门重叠四个阶段。
图1-2-1为四冲程发动机换气过程的p-V图。
1）自由排气阶段图1-2-1中从排气门早开点b′到晚关点r′，约240~260℃A的b′bdrr′段为排气过程。
排气门开启初期，缸内压力p远大于排气管压力p r，此时，图1-2-1 四冲程发动机的换气过程p-V图尽管活塞还在下行，缸内压力也在不断下降，但是压差(p-p r)已足以使废气自由留出，而不必依靠活塞推出。
这一阶段为自由排气阶段。
自由排气阶段大约在下止点后10~30℃A结束。
自由排气阶段虽然时间不长，且气门开启流通面积也较小，但因流速很高，排出废气量达60%以上。
2）强制排气阶段自由排气阶段结束后，缸内压力大大降低，必须依靠上行活塞强制推出。
因为气门流通面积减小，排气不畅，在排气后期到上止点，缸内压力略有上升。
3）进气过程图1-2-1中从排气门早开点d到晚关点a′，约220~265℃A的drr′aa′段为进气过程。
