ZPW-2000A轨道电路典型故障案例分析2010年4月26日，京九线德安至高塘中继站间13601G、13587G发生红轨故障，由于在故障处理过程中存在多方面的失误，故障延时达1小时57分，现将故障处理中存在的问题分析如下：一、故障原因由于13601G接收电缆回线与万科端子接触不良（4号端子），造成13601G 衰耗盒轨入电压只有98MV、无法驱动本区段接收盒工作，同时因13601G接收盒不能正常工作，无法将小轨道执行条件（XGJ、XGJH）送至13587G接收盒，导致13587G区段红轨。
二、故障处理环节分析1、16：33时设备发生故障，驻站人员立即向段调度、车间监控员汇报，同时登记停用故障设备进行处理。
该程序正确没有问题。
2、16：33--16：45时，驻站人员室内接口柜测得发送端电压93.5V，接收端808MV，室内衰耗盒轨入电压98MV,轨出1电压90MV,轨出2电压12MV，由于没有在接口柜甩开负载测试接收电缆上的电压，无法进一步判断故障点在是室内还是在室外。
故障处理指导：应该在接口柜甩开负载测试接收电缆上的电压，一般情况下在电缆上测得电压大于7V，说明室外设备良好，故障点在室内，反之故障点在室外。
3 、17：05断开模拟电缆盘，在室内接收电缆上测得电缆电压为1.63V, 17：20时在室外人员在13601G测得发送端轨面电压2.1V，接收端轨面电压1.04V，接收端匹配变压器V1-V2间测得电压1V，E1-E2间测得电压10.5V。
此时现场故障指挥处理人员对各部电气特向参数不熟，在故障处理时参数测试数据基本完整的情况下，未能判断出故障部位。
故障处理指导：由于故障人员一是对匹配变压器变压比是1：9这个关键特性没有掌握，误认为室内接收电缆上1.63V是正常电压；二是对ZPW-2000A轨道电路送电端匹配变压器是降压后送到轨面（9：1），受电端是升压（1：9）送回室内基本传输方式不清楚，当在送电端匹配变压器E1、E2间测得有10.5V时，室内接收电缆在腾空状态时也应该是10.5V电压，当出现明显不一致时应该明确断定是电缆通道问题，立即启动电缆应急预案，恢复设备使用。
ZPW-2000A故障案例分析案例1：发送器本身故障的处理故障现象：①控制台移频报警。
②衰耗器面板“发送工作”指示灯绿灯熄灭。
查找过程：检查移频柜熔断器良好后：①用数字选频表的直流档，在衰耗器面板上“发送电源”插孔测试，工作电源正常。
②用数字选频表选好相应频率，衰耗器面板上“发送攻出”插孔测试，无电压输出，判断为发送器故障。
恢复方法：更换发送器，故障恢复。
分析提示：①发送器工作电压正常，无发送攻出，可以考虑发送器故障。
但低频编码不良时，也没有攻出电压输出，这时应考虑其他故障点。
②测试直流电压或单一频率的交流电压时，也可使用普通数字万用表，但不要使用机械万用表。
案例2：发送器插片接触不良故障现象：衰耗盘面板“发送工作”指示灯绿灯点亮，轨道空闲但“轨道占用”指示灯红灯点亮。
查找过程：①用数字选频表的直流挡，在衰耗盘面板上“发送电源”插孔测试，工作电源正常。
②用数字选频表选好相应频率，在衰耗盘面板上“发送功出”插孔测试，无电压输出。
③拔掉发送器，发现S1接点簧片变形。
恢复方法：将变形的簧片调整好，将发送器插上，故障恢复。
分析提示：①除簧片变形外，如插片粘有三防漆或配线断线也可造成这类故障。
②当发生此类故障时，因发送器本身良好，不会倒入“N+1”冗余系统，所以控制台移频不报警。
案例3：衰耗盘内部开路故障故障现象：衰耗盘面板“发送工作”指示灯绿灯点亮，轨道空闲但“轨道占用”指示灯红灯点亮。
查找过程：①用数字选频表选好相应频率，在衰耗盘面板上“轨入”插孔测试，主轨道、小轨道输入电压均正常。
②用数字选频表选好相应频率，在衰耗盘面板上“轨出l”插孔测试，无电压；在“轨出2”插孔测试，电压正常，判断为衰耗盘故障。
恢复方法：更换衰耗盘，故障恢复。
分析提示：在“轨出1”插孔测量无电压，在“轨出2”插孔测量电压正常的情况下，只有本区段红灯，相邻后方区段不红灯。
案例4：相邻区段衰耗盘故障故障现象：衰耗盘面板“发送工作”指示灯绿灯点亮，轨道空闲但“轨道占用”指示灯红灯点亮。
例析ZPW—2000A轨道电路故障及处理方法ZPW-2000A移频轨道电路在我国铁路建设中的普及显示了其高安全性和高可靠性，但在实际运行过程中，由于一些故障的处理经验积累不足，造成故障判断处理不及时，影响运输安全。
现就ZPW-2000A型无绝缘轨道电路区间常见故障进行分析，以期对电务维修人员提供帮助和经验积累。
1 问题的提出ZPW-2000A移频轨道电路故障的原因主要有室内和室外两部分。
室内主要包括配线错误、发送器、接收器、衰耗器故障等，室外主要是补偿电容故障，电气、机械绝缘节不良，电缆故障等。
2 故障原因分析与处理方法2.1 电气绝缘节不良ZPW-2000A无绝缘轨道电路分电气绝缘节和机械绝缘节两种。
如果某区段在衰耗盘测得主轨入电压很低，小轨入电压又很高，其他数据都达标，经核对室外电缆配线准确无误，可以认定是室外电气绝缘节不绝缘，对室外调谐单元、匹配变压器、空心线圈阻抗进行测试，对数据有异常或变化较大的分别更换空心线圈、匹配变压器或调谐单元后，再次在衰耗盘测试，电压均恢复正常。
2.2 区间轨道电路载频设置不合理故障分析从上表可以看出，当补偿电容失效时，在气候条件相同的情况下，只要主轨电压下降达50mV或小轨电压变化在10mV以上，我们就可怀疑补偿电容有问题，及时进行室外电容检查测试，就可确定具体失效电容。
（2）测试电缆模拟网络盘电缆侧电压进行室内外设备故障、隐患判断。
某站某区段在送端电缆模拟网络盘“电缆”测试孔测试，发现电缆侧电压远远小于日常正常测试值，则判断是室内发送设备故障；如果发送端电缆侧电压正常时，测试受端电缆模拟网络盘电缆侧电压，如果电压正常且约等于衰耗盘轨入电压，则是室内接受部分故障；如果电缆侧电压不正常，则可以判断为室外轨道电路部分故障。
（3）测试衰耗器XGJ测试孔电压低于24V时，判断为小轨部分故障。
图4如图4所示：某区段575G出现红光带，经测试判断是小轨部分故障时，首先测试列车运行前方587G轨出2电压，如果电压正常（125～145mV左右），则是本区段575G“XGJ”至下一区段587G“XG”间连线断线或万可端子不良；如果587G衰耗盘测得轨出2电压偏低，再测试587G衰耗盘“轨入”中小轨电压是否正常，如果小轨入电压大于42mV，则是587G衰耗器故障；若不正常可能是室外补偿电容不良。
ZPW-2000A型无绝缘移频轨道电路室内设备故障处理分析ZPW-2000A型无绝缘移频轨道电路是铁路运输中常见的设备，它具有对列车进行移频轨道电路监测、使列车运行更加安全和便利的作用。
然而在使用过程中，设备可能会出现一些故障，为了保证设备的正常运行，我们需要及时对故障进行处理。
下面我们将就ZPW-2000A型无绝缘移频轨道电路室内设备故障处理进行分析，以便更好地理解和掌握处理故障的方法。
一、故障描述在进行故障处理之前，我们需要了解ZPW-2000A型无绝缘移频轨道电路室内设备可能会出现的故障情况。
常见的故障包括但不限于：供电异常、电源故障、线路短路、线路开路、信号干扰等。
这些故障都会对设备的正常运行造成影响，所以我们需要对这些故障进行及时的处理。
二、故障处理方法1. 供电异常如果发现ZPW-2000A型无绝缘移频轨道电路室内设备出现供电异常，首先需要检查电源线路是否连接正常，检查电源线路是否受潮或发生短路。
如果是因为电源线路故障导致的供电异常，需要及时更换电源线路并进行调试，以确保设备正常供电。
2. 电源故障3. 线路短路线路短路是ZPW-2000A型无绝缘移频轨道电路室内设备常见的故障之一，造成线路短路的原因可能是线路连接不良、线路受潮等。
对于线路短路，首先需要检查线路连接是否良好，如果发现线路连接不良，需要重新连接线路并进行测试。
如果线路受潮，需要将受潮部分进行清洁和烘干，并进行测试使用。
5. 信号干扰信号干扰是ZPW-2000A型无绝缘移频轨道电路室内设备可能遇到的故障之一，可能会受到外部干扰引起设备信号不稳定。
对于信号干扰，需要首先检查设备周围的环境情况，采取相应的屏蔽措施，确保设备的信号稳定。
zpw-2000故障分析及处理ZPW-2000A型无绝缘移频轨道电路常见故障处理摘要：zpw-2000a型无绝缘移频轨道电路对铁路扩能、提速。
提效骑着非常重要的作用，是一种具有国际先进水平的新型自动闭塞，在感受他技术先进、性能优越等特点的同时，在日常使用。
维护中出现的一系列问题成为坤涛信号维修人员的一大难题，本文就zpw-2000a型无绝缘移频轨道电路一些常见故障进行简要分析、判断和处理。
随着我国铁路向告诉、高密、重载、电气化方向发展，区间闭塞设备尤其是移频自动闭塞得到了迅速发展。
近年来全路逐步推广使用的zpw-2000a型无绝缘移频自动闭塞，是结合我国国情开发的一种较为完备的新型轨道电路。
他符合无绝缘、双方向、速差式自动闭塞的技术发展方向，具有较好的传属性和较好的分路灵敏度，具备全程断轨检查功能和较强的抗干扰能力。
zpw-2000a无绝缘移频自动闭塞轨道电路室外设备包括：匹配变压器。
调谐单元、空心线圈。
不长电容。
spt电缆遗迹钢包铜引接线；室外设备包括发送器。
接收器、衰耗盘、电缆模拟网络盘，继电器等。
虽然zpw-2000a系统科技含量级高，但使用中的设备难免会因器材不良或外界种种原因而使设备发生故障，影响行车。
那么在设备发生故障时，应该怎样快速缩小故障范围，查出故障点，缩短故障延时是本文需要讨论的问题。
当系统出现故障，一定是以上某个环节出现问题，只要认真观察现象、仔细分析测试数据，zpw-2000a设备故障的处理，也就不会成为男士。
我们从实际运用过程中发现zpw-2000a无绝缘移频轨道电路故障可分为断线、混线、接地三种，故障的处理程序也只是简单的粉为有报警故障处理和无报警故障处理两种。
有报警故障处理程序：通过控制台圣光报警得知故障，由于发送、接受有冗余涉及，系统正常工作有可能不中断、有可能中断，因此直接到信号机械室查看衰耗面板上各发送、接受的工作灯（绿）是否没等，灭灯即为该设备故障。
对发送盘主要检查电源、断路器、低频编码电源、功出电压等，区分发送盘内外故障，当n+1发送发送工作正常，估计为发送内部故障，可更换新发送盘；对接受盘主要检查电源、断路器、输入电压等，区分接受盘内外故障，接受并机仍可保证GJ正常工作，多为单一接受盘故障，可更换新接受盘。
ZPW—2000A型无绝缘轨道电路故障现象分析及处理ZPW-2000A型无绝缘轨道电路是在法国UM71无绝缘轨道电路技术基础上改进而来，广泛的应用于我国的铁路闭塞系统，其正常工作是列车安全、高效运行的保证。
本文以现场实践为基础，对ZPW-2000A型无绝缘轨道电路在现场使用过程中的常见故障现象及处理方法进行总结，并对故障处理流程进行分析，总结其操作过程中需要注意的几点。
关键字：轨道电路调谐单元补偿电容故障处理ZPW-2000A型无绝缘轨道电路是在法国UM71无绝缘轨道电路技术基础上进行改进[1]，在保证系统安全性、传输稳定性和可靠性的前提下，较大程度的提高其抗干扰能力，以适应我国复杂的气候环境。
ZPW-2000A型无绝缘轨道电路提高技术性能、降低工程造价，能够满足主体化机车信号和列车超速防护系统对轨道电路安全性和可靠性的要求，广泛的应用于我国的铁路闭塞系统。
在铁路系统中，轨道电路系统一直是铁路线路灾害防治和设备安全风险管理的重点。
根据近几年各铁路局信号设备故障统计数据，可发现轨道电路故障发生最为频繁，在采用约占信号故障总量的36%[2]。
1 ZPW2000A型轨道电路结构组成ZPW2000A型轨道电路，如图1所示，由主轨道电路和调谐区小轨道电路两部分组成，其中调谐区小队到電路可视为列车运行前方主轨道电路所属的延伸段。
电气绝缘节是轨道电路实现与相邻轨道电路间电气分隔的部件，包括两个调谐单元（BA1/BA2）、一个空心线圈（SA V）和29m的钢轨组成，在主轨道区段设置补偿电容C。
轨道电路工作时，发送端产生信号经由发送端设备传输至发送端轨面，然后分别向主轨道电路方向和小轨道电路方向传输，主轨道电路接受处理来自主轨道电路的信号，小轨道电路信号由运行前方相邻轨道电路接收器处理，并将小轨道电路继电器执行条件传输至本轨道电路接收器，作为轨道继电器励磁的必要检查条件。
2 ZPW-2000A型无绝缘轨道电路的室外故障现象及处理ZPW-2000A型轨道电路包括主轨道区段和小轨道区段，为了实现钢轨的无缝连接，取消了传统用于轨道电路绝缘的机械绝缘节，采用具有电气绝缘特性的电气绝缘节，ZPW-2000A型轨道电路电气绝缘节设计长度为29m，为了实现列车在该区域的占用检查，将去其构成一段小轨道电路，通过相邻区段轨道电路接收设备来检查该区段的占用与空闲。

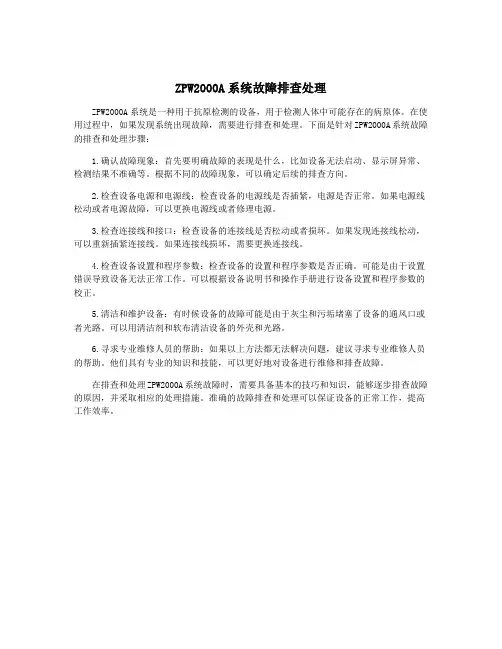

ZPW2000A系统故障排查处理
ZPW2000A系统是一种用于抗原检测的设备，用于检测人体中可能存在的病原体。
在使用过程中，如果发现系统出现故障，需要进行排查和处理。
下面是针对ZPW2000A系统故障的排查和处理步骤：
1.确认故障现象：首先要明确故障的表现是什么，比如设备无法启动、显示屏异常、检测结果不准确等。
根据不同的故障现象，可以确定后续的排查方向。
2.检查设备电源和电源线：检查设备的电源线是否插紧，电源是否正常。
如果电源线松动或者电源故障，可以更换电源线或者修理电源。
3.检查连接线和接口：检查设备的连接线是否松动或者损坏。
如果发现连接线松动，可以重新插紧连接线。
如果连接线损坏，需要更换连接线。
4.检查设备设置和程序参数：检查设备的设置和程序参数是否正确。
可能是由于设置错误导致设备无法正常工作。
可以根据设备说明书和操作手册进行设备设置和程序参数的校正。
5.清洁和维护设备：有时候设备的故障可能是由于灰尘和污垢堵塞了设备的通风口或者光路。
可以用清洁剂和软布清洁设备的外壳和光路。
6.寻求专业维修人员的帮助：如果以上方法都无法解决问题，建议寻求专业维修人员的帮助。
他们具有专业的知识和技能，可以更好地对设备进行维修和排查故障。
在排查和处理ZPW2000A系统故障时，需要具备基本的技巧和知识，能够逐步排查故障的原因，并采取相应的处理措施。
准确的故障排查和处理可以保证设备的正常工作，提高工作效率。
ZPW―2000A型轨道电路故障分析及处理摘要：ZPW-2000A移频自动闭塞设备是高频电子设备构成的新型移频自动闭塞系统，从它的工作原理、器材特性到故障分析都与一般轨道电路有很大不同。
在日常施工及维修中掌握的工作原理、器材特性及积累的故障案例对ZPW-2000A型轨道电路故障进行分析，并介绍了处理方法。
关键词：ZPW-2000A；轨道电路；故障处理；电气绝缘节；载频设置；模拟网络盘ZPW-2000A移频轨道电路在我国铁路建设中的普及显示了其安全性和可靠性，但在实际运行过程中，由于一些故障的处理经验积累不足，造成故障判断处理不及时，影响运输安全。
现就ZPW-2000A型无绝缘轨道电路区间常见故障进行分析，对施工及电务维修人员提供帮助和经验积累。
一、ZPW-2000A无绝缘轨道电路的构成ZPW-2000A无绝缘轨道电路由室内与室外两个部分组成。
室外部分包括调谐区、传输电缆、补偿电容、机械绝缘节、匹配变压器、调谐设备引接线和室外防雷，室内部分有发送器、接收器、衰耗器以及电缆模拟网络等构成。
1室外部分(1)补偿电容:保证了轨道电路的传输距离，保证接收端信号有效信干比。
(2)传输电缆:采用国产内屏蔽铁路信号数字电缆SPT，直径1.0毫米，总长度按10千米考虑。
(3)调谐区:用于实现两条轨道电路的电气隔离。
(4)调谐区设备引接线:用于SWA、BA等设备和钢轨之间的连接。
(5)机械绝缘节:设在进出站出口，由空芯线圈SWA与调谐单元并接而成。
(6)匹配变压器:实现轨道与SPT铁路数字信号电缆的匹配连接，获得最好的传输效果。
(7)室外横向防雷设置在匹配变压器内，为压敏电阻:纵向防雷设在空芯线圈处通过中心抽头接地。
2室内部分(1)发送器：用于产生高稳定性、高精度的移频信号。
(2)接收器：采用双机并联运用设计，来保证接收器的高可靠运用。
(3)衰耗器：给出发送和接收用电源电压、发送功出电压，发送供出电压、给出轨道占用表示，给出发送和接收故障表示。

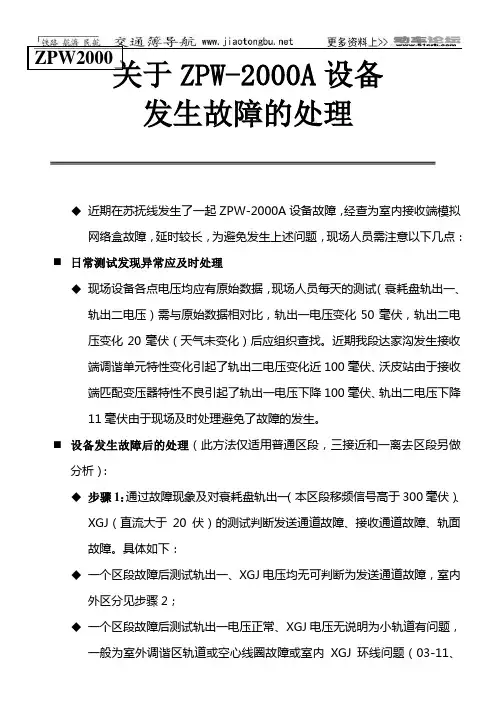

发生故障的处理◆近期在苏抚线发生了一起ZPW-2000A设备故障，经查为室内接收端模拟网络盒故障，延时较长，为避免发生上述问题，现场人员需注意以下几点：⏹日常测试发现异常应及时处理◆现场设备各点电压均应有原始数据，现场人员每天的测试（衰耗盘轨出一、轨出二电压）需与原始数据相对比，轨出一电压变化50毫伏，轨出二电压变化20毫伏（天气未变化）后应组织查找。
近期我段达家沟发生接收端调谐单元特性变化引起了轨出二电压变化近100毫伏、沃皮站由于接收端匹配变压器特性不良引起了轨出一电压下降100毫伏、轨出二电压下降11毫伏由于现场及时处理避免了故障的发生。
⏹设备发生故障后的处理（此方法仅适用普通区段，三接近和一离去区段另做分析）：◆步骤1：通过故障现象及对衰耗盘轨出一（本区段移频信号高于300毫伏）、XGJ（直流大于20伏）的测试判断发送通道故障、接收通道故障、轨面故障。
具体如下：◆一个区段故障后测试轨出一、XGJ电压均无可判断为发送通道故障，室内外区分见步骤2；◆一个区段故障后测试轨出一电压正常、XGJ电压无说明为小轨道有问题，一般为室外调谐区轨道或空心线圈故障或室内XGJ环线问题（03-11、03-12）；◆一个区段故障后测试轨出一电压无，XGJ电压正常说明室外轨道电路问题，需到室外进一步确认钢轨混、断或其它状况；◆相邻两个区段发生故障且测试前方区段为轨出一电压无，XGJ电压正常，而后方区段为轨出一电压正常，XGJ电压无所致，可判断为接收通道故障，室内外区分见步骤2；◆步骤2：通过分线盘测试判断室内、室外故障◆发送通道故障时室内外判断方法（发送模拟网络盒电缆测试孔测试）◆电压与原始数据比正常时，故障点一般可确认为室外匹配变压器故障或钢包铜线断线。
◆电压与原始数据比电压高且与设备电压相等，可确认电缆断或连线内断及调谐单元断线等。
◆电压与原始数据比电压低但有一定电压一般可确认为电缆混线◆电压没有可确认为室内发送问题，分别测试模拟网络盒设备测电压、发送器功出压进行判断。
ZPW-2000A型无绝缘移频轨道电路室内设备故障处理分析一、故障现象描述ZPW-2000A型无绝缘移频轨道电路是一种广泛应用于铁路交通自动化控制系统中的关键设备，用于控制列车的运行和停车。
在实际应用中，由于各种原因，这一设备可能会出现各种故障现象，影响铁路交通系统的正常运行。
本文将针对ZPW-2000A型无绝缘移频轨道电路室内设备故障进行分析和处理，以期为相关工作人员提供一定的帮助。
二、常见故障现象及原因分析1. 设备开机后无法正常启动这种故障现象通常是由于电源线接触不良、设备内部故障或者电源供应不足导致的。
在处理这一故障时，首先需要检查设备的电源线是否接触牢固，如果发现接触不良的情况，应及时更换或修复电源线；其次需要检查设备的内部元件是否正常工作，如果发现故障元件，应立即更换；最后需要确认供电电源是否稳定，如供电不足，应及时采取措施解决。
3. 设备工作过程中出现异常信号这种故障现象通常是由于设备接收到了异常信号，或者设备本身存在故障导致的。
在处理这一故障时，首先需要检查设备的信号输入端口，确认是否存在异常信号输入，如存在异常信号，应及时排除；其次需要检查设备本身是否存在故障，如发现故障，应立即修复或更换相应元件。
三、故障处理建议1. 定期检查设备为避免设备出现故障，建议对ZPW-2000A型无绝缘移频轨道电路室内设备进行定期检查，检查设备的电源线、内部元件以及工作状态，发现问题及时处理。
2. 注意设备周围环境ZPW-2000A型无绝缘移频轨道电路室内设备通常被安装在铁路交通自动化控制系统的控制室内，为避免设备受到外部干扰，建议注意设备周围的环境，确保环境清洁、整洁，及时处理设备周围的不良因素。
3. 及时维护设备1. 确认故障现象首先需要对ZPW-2000A型无绝缘移频轨道电路室内设备出现的故障进行详细确认，包括故障现象、出现频率、影响范围等。
2. 排除外部干扰如发现设备受到了外部干扰，需要及时排除外部干扰因素，保障设备正常工作。
