电厂密封油系统工作原理 作用及运行调整

330MW汽轮发电机密封油设备构造及原理氢冷发电机用安装在轴两端的密封瓦来防止机内氢气从轴向外泄漏，同时也防止空气进入机内。

密封瓦内的油在轴上起密封作用。

密封瓦的型式通常有两类，一类是盘式，中等容量的发电机采用这种型式；另一类是环式，环式又分为单流、双流及三流环式三种。

双流环式油系统，氢侧油系统与空侧油系统各自独立，空、氢两侧油压相等，油流向分开，油量无交换。

发电机在运行中密封油压高于氢压1个恒定压差，这个差值由压力调节阀来实现。

空侧与氢侧油压由压力平衡阀来调节平衡，一般允许差值为0.049 MPa。

双流环式油系统无真空净油装置，要求平衡阀和压差阀质量要高，要保证两侧油压平衡，维持油和氢之间有一定压差。

三流环式油系统与双流环式相似，氢侧油压与空侧油压也要相等，但在两侧油流的中间又增加了1路浮动油，油压略高于空侧油压，其作用是将密封环在大轴上“浮起”。

空侧油系统有回油箱，汽侧和励侧各有1台密封油泵和冷油器。

氢侧油压高于氢压，由油泵出口旁路阀来调节。

中间浮动油系统有1台交流油泵，1只油箱，油源取自空侧的供油母管，中间油压略高于空侧。

三流环式密封瓦共有4个油系统，6台油泵，结构较复杂，但密封较好，漏氢量少。

单流环式供油系统只有1套，不分氢侧和空侧。

在正常运行方式下，汽轮机来的润滑油进入密封油真空箱，经主密封油泵升压后由差压调节阀调节至合适的压力，经滤网过滤后进入发电机的密封瓦。

空气侧的回油进入空气析出箱，氢气侧的回油进入膨胀箱后再向下流入浮子阀箱，而后依靠压差流入空气析出箱。

单流环式供油系统机构简单，但是漏氢量较大。

临河动力站发电机密封油系统就属于这钟。

三种油密封系统如前所述，各有优缺点，单流环式结构简单，有油水分离装置，能将油中含有的水分先除去然后进入密封瓦，起到降低机内氢气湿度的作用，但漏氢量较大些。

双流环式结构稍复杂些，要求平衡阀和差压阀质量可靠，否则会增高机内氢气湿度，其漏氢量比单流环式少。

三流环式结构比较复杂，对制造和安装水平要求高，能降低机内氢气湿度，漏氢量也比较少。

电厂密封油系统工作原理作用及运行调整一、工作原理：1.油泵工作原理：电厂密封油系统中的油泵通常采用离心泵。

当电机启动后，驱动油泵工作，通过离心力将油吸入油泵，然后通过油管路输送到需要润滑的零部件上。

2.油冷却器工作原理：油冷却器通常采用换热方式，通过传热器将油中的热量传递给冷却介质，使油温降低。

这样可以保证油的温度稳定在一定范围内，防止油温过高导致油的粘度降低，润滑效果变差，增加机械零部件的磨损。

3.油滤器工作原理：油滤器的作用是过滤油中的杂质和污染物，保证油的清洁度。

当油泵将油吸入后，通过油滤器过滤后，杂质和污染物被拦截下来，只有洁净的油能够流入需要润滑的零部件上。

二、作用：1.提供润滑：电厂中的机械设备通常运转速度较快，摩擦与磨损严重。

密封油系统能够将润滑油输送到机械设备的摩擦部位，减少摩擦阻力，降低机械零件磨损，提高设备的运行效率。

2.冷却传热：机械设备的运转会产生大量的热量，密封油系统通过油冷却器将油的热量传给冷却介质，保持油的温度稳定，防止油温过高。

3.清洁油品：油滤器能够过滤油中的杂质和污染物，保持油的清洁度，减少机械设备的故障和损伤。

三、运行调整：1.检查油位：定期检查油箱中的油位，确保油的储量足够。

如果油位过低，应及时添加新的润滑油。

2.检查油品质量：定期检查油滤器和油冷却器的工作状态，并更换过滤器和清洗冷却器，保持油品质量的稳定。

3.清洗油路：定期清洗油路，除去沉积在油路中的污染物，防止其对油路产生阻塞影响油的流动。

4.检查油泵工作状态：定期检查油泵的工作状态，确保其正常运行。

如果油泵发生故障，应及时更换或修理。

5.调整油温：定期检查油冷却器的效果，确保油的温度控制在适宜的范围内。

根据需要，可以调整冷却介质的流量和温度，以满足设备需求。

总结：电厂密封油系统是保证机械设备正常运行的重要部件，它的工作原理主要包括油泵的工作、油冷却器的换热和油滤器的过滤等。

该系统的作用主要有润滑、冷却传热和清洁油品。

密封油系统工作原理、作用及运行调整一、密封油流程空侧来油一路就是主油箱，一路就是润滑油，经空侧密封油泵升压通过滤网、压差阀进入空侧密封瓦。

其中油泵出口引出一路向密封油箱补油用.压差阀取样：氢侧取自氢压，油侧取自空侧密封瓦入口处油管.空侧密封瓦回油经氢油分离器回至主油箱,在氢油分离器内析出得氢气及油烟排至机房顶部。

氢侧来油：密封油箱引出后经氢侧密封油泵升压后通冷油器、过滤网、平衡阀进入氢侧密封瓦.平衡阀取样:一路取自空侧密封瓦入处口油管，一路取自氢侧密封瓦入口处油管.氢侧密封瓦回油回至密封油箱。

发电机内氢气与密封油箱内氢气有连通管相连。

发电机密封油系统得作用就是防止外界气体进入发电机内部及阻止氢气从机内漏出，以保证电机内部气体得纯度与压力不变.我厂发电机采用双流环式密封.双流环式密封采用双流环式密封瓦,它有两套独立得循环供油系统，一为空侧油系统，另一为氢侧油系统.其主要特点有：１）氢侧与空侧各有一股油注入密封瓦,氢侧油自成一个闭式循环系统,一方面避免了溶有空气得空侧油流入氢侧，影响机内得氢气纯度；另一方面氢侧回油中得氢气在任何时候也不排向大气，都将回到机壳内。

氢侧油流中溶有得氢气如达到饱与后就不再继续溶入，氢气也就不致被油无**地带走。

因此即使在高氢压下，也不会出现耗氢过多得问题;2）在氢侧进油管上加装油压自动平衡阀，调节氢侧与空侧之间得油压，使之保持恒定与压差在规定范围之内(氢侧与空侧密封油差压≤±1、５KP ａ）,从而使两个回路之间得油量交换达到最小,大大减少空气对氢气得污染及降低耗氢量；3）双流环式密封瓦中任一股油因故暂时断油时,另一股油仍可维持向密封瓦供油，从而提高了运行得可靠性。

主要部件得作用及动作原理：1、氢侧密封油箱得作用：（1）封住氢气，使氢系统与油系统隔离。

这样既可以防止氢气跑入油系统，保证机内氢气压力又可以避免氢气与空气混合，带来爆炸危险;(2）对密封瓦得氢侧回油起到沉淀与分离作用。

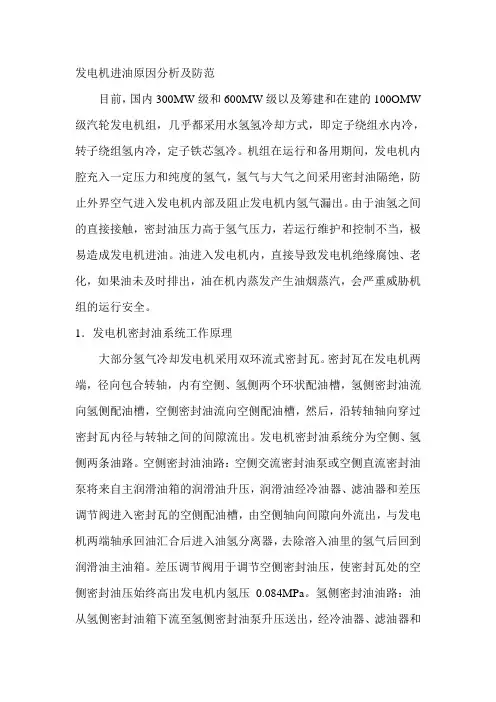

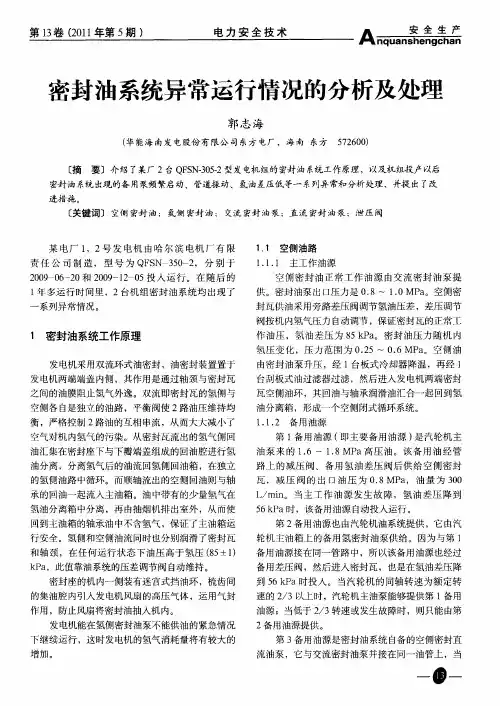

发电机进油原因分析及防范目前，国内300MW级和600MW级以及筹建和在建的100OMW 级汽轮发电机组，几乎都采用水氢氢冷却方式，即定子绕组水内冷，转子绕组氢内冷，定子铁芯氢冷。

机组在运行和备用期间，发电机内腔充入一定压力和纯度的氢气，氢气与大气之间采用密封油隔绝，防止外界空气进入发电机内部及阻止发电机内氢气漏出。

由于油氢之间的直接接触，密封油压力高于氢气压力，若运行维护和控制不当，极易造成发电机进油。

油进入发电机内，直接导致发电机绝缘腐蚀、老化，如果油未及时排出，油在机内蒸发产生油烟蒸汽，会严重威胁机组的运行安全。

1．发电机密封油系统工作原理大部分氢气冷却发电机采用双环流式密封瓦。

密封瓦在发电机两端，径向包合转轴，内有空侧、氢侧两个环状配油槽，氢侧密封油流向氢侧配油槽，空侧密封油流向空侧配油槽，然后，沿转轴轴向穿过密封瓦内径与转轴之间的间隙流出。

发电机密封油系统分为空侧、氢侧两条油路。

空侧密封油油路：空侧交流密封油泵或空侧直流密封油泵将来自主润滑油箱的润滑油升压，润滑油经冷油器、滤油器和差压调节阀进入密封瓦的空侧配油槽，由空侧轴向间隙向外流出，与发电机两端轴承回油汇合后进入油氢分离器，去除溶入油里的氢气后回到润滑油主油箱。

差压调节阀用于调节空侧密封油压，使密封瓦处的空侧密封油压始终高出发电机内氢压0.084MPa。

氢侧密封油油路：油从氢侧密封油箱下流至氢侧密封油泵升压送出，经冷油器、滤油器和平衡阀进入密封瓦的氢侧配油槽，由氢侧轴向间隙流出，进入消泡箱内逸出溶人的氢气后流入氢侧密封油箱。

氢侧密封油压通过平衡阀跟踪空侧密封油压，两者差压保持在±490 Pa内。

这样，密封油压始终高于机内气体压力，防止了发电机内氢气从机内逸出和外面空气进入发电机。

双环流式密封瓦密封效果好，可有效地防止氢气的外泄，即使当氢侧密封油失去时，空侧密封油仍可起到密封作用。

2．发电机进油原因分析发电机进油可因氢侧密封油箱油位控制不当，油箱满油而溢人发电机内，也可因密封瓦配油槽处油压过高流入发电机内。

第六章发电机密封及冷却系统第一节发电机密封油系统一、概述由于我们的发电机定子铁芯及其转子部分采用氢气冷却，为了防止运行中氢气沿转子轴向外漏，引起火灾或爆炸，因此在发电机的两个轴端分别配置了密封瓦（环），发电机密封瓦（环）所需用的油（对于我厂来讲其实就是汽轮机轴承润滑油），人们习惯上按其用途称之为发电机密封油，而整个维持发电机密封油正常供应的所有设备的组合体就称为发电机密封油系统。

密封油系统主要作用：1)防止氢气从发电机中漏出；2)向密封瓦提供润滑以防止密封瓦磨损；3)尽可能减少进入发电机的空气和水汽。

密封油系统工作原理:本发电机密封油系统采用双流环式轴封（密封瓦）装置。

其密封原理如图6-1。

汽轮发电机双流环式轴封瓦内有两个环形供油槽，供油槽内的油压始终高于发电机内的氢气压力，从而防止氢气从发电机内部漏出。

在密封瓦内的两个供密封用的油槽，形成了两道油流，这两道密封油流之间由独立的两套油源分别供给。

靠近电机内部氢气侧的油流，我们称之为氢侧密封油，简称氢侧油。

靠近大气和空气接触的油流，称之为空侧密封油，简称空侧油。

密封油除了供密封瓦起密封作用外，对密封瓦还可以起到润滑降温作用。

当这两股密封油的供油压力趋于平衡时，油流将不在两个供油槽之间的空隙中串动。

密封油系统的氢侧供油将沿着轴朝发电机内侧流动，而密封油系统的空侧供油将沿着轴朝外部轴承一侧流动。

由于这两个系统之间油的压力在理论上保持相等，油流在这两条供油槽之间的空间内将保持相对平衡，不发生相互串油现象。

密封瓦供油槽之间的油压通过外部不间断的调节，保证其提供的油源之间相对平衡，且维持油压高于发电机内部氢气一个固定的压力值。

图6-1 密封油系统原理示意图二、轩岗轩岗一期2×660MW机组密封油系统1、密封油系统的组成:本密封油控制系统由下列部件构成:空侧交流泵、空侧直流泵、氢侧交流泵、氢侧直流泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油-水冷却器、压差阀、平衡阀、氢油分离箱、截止阀、逆止阀、蝶阀、压力表、温度计、变送器及联接管路等等。

双流环密封油发电机氢侧密封油箱油位波动原因分析及处理摘要：甘肃崇信发电有限责任公司一期2×660MW机组运行中，发电机氢侧密封油箱油位波动较大，机组启停机时，必须安排运行人员就地调节油位；机组正常运行期间，每6小时必须手动调整油位一次。

通过对存在的问题进行分析，确定为氢侧油箱浮球阀定位不合理，经过对阀门解体分析，并重新定位，并经试验浮球阀动作灵活，在机组启停及运行过程中浮球阀能够自动调整油箱油位，并能维持油位稳定。

关键词：密封油系统；油压；油位；浮球阀；分析引言甘肃崇信发电有限责任公司（以下简称崇信电厂）一期2×660MW机组采用哈尔滨电机厂生产的QFSN-660-2型三相交流隐极式同步汽轮发电机，发电机采用水氢氢冷却方式，即定子绕组为水内冷，定、转子铁芯及转子绕组为氢气冷却。

发电机配备了双流环式密封油系统。

1、双流环密封油系统介绍1.1双流环密封油系统工作原理双流环密封油系统为集装式，与发电机的双流环式轴封（密封瓦）装置相对应，汽轮发电机双流环式轴封瓦内有两个环形油槽，形成了两道油流，这两道密封油油流分别由独立的两路油源供给，靠近发电机内部氢气侧的油流，称为氢侧密封油，简称氢侧油；靠近大气和空气接触的油流，称为空侧密封油，简称空测油。

密封油除了供密封瓦起密封作用外，对密封瓦还起到润滑降温作用，这两股密封油的供油压力趋于平衡时，油流就不会在两个供油槽之间的空隙中相互串动，密封油系统的氢侧供油将沿着大轴朝发电机内侧流动，而密封油系统的空侧供油将沿着大轴朝外部轴承一侧流动，由于这两个系统油的压力在理论上保持相等，油流在这两条供油槽之间的空间内将保持相对平衡，不发生相互串油现象，密封瓦供油槽之间的油压通过平衡阀根据发电机内部氢气压力的变化进行调节，保证两路油源之间相对平衡，且经过差压阀维持油压高于发电机内部氢气一个固定的压力值。

1.2双流环密封油系统的组成双流环密封油系统油以下部件组成：两台空侧交流油泵、一台空侧直流油泵、两台氢侧交流润滑油泵、一台氢侧直流油泵、两台空侧油冷油器、两台氢侧油冷油器、两台空侧油滤网、两台氢侧油滤网、一个主差压阀、一个备用差压阀、两个平衡阀、一个氢侧密封油箱及油位计、一个空侧回油箱、两台密封油排烟风机、以及相关热工仪表。

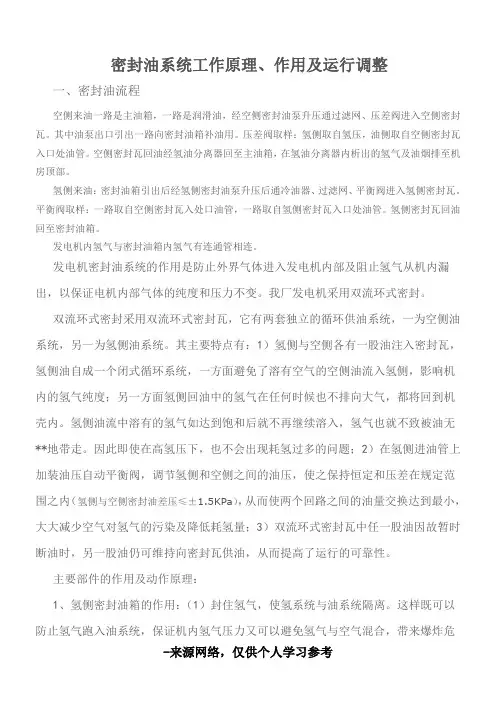

密封油系统工作原理、作用及运行调整一、密封油流程空侧来油一路是主油箱，一路是润滑油，经空侧密封油泵升压通过滤网、压差阀进入空侧密封瓦。

其中油泵出口引出一路向密封油箱补油用。

压差阀取样：氢侧取自氢压，油侧取自空侧密封瓦入口处油管。

空侧密封瓦回油经氢油分离器回至主油箱，在氢油分离器内析出的氢气及油烟排至机房顶部。

氢侧来油：密封油箱引出后经氢侧密封油泵升压后通冷油器、过滤网、平衡阀进入氢侧密封瓦。

平衡阀取样：一路取自空侧密封瓦入处口油管，一路取自氢侧密封瓦入口处油管。

氢侧密封瓦回油回至密封油箱。

发电机内氢气与密封油箱内氢气有连通管相连。

发电机密封油系统的作用是防止外界气体进入发电机内部及阻止氢气从机内漏出，以保证电机内部气体的纯度和压力不变。

我厂发电机采用双流环式密封。

双流环式密封采用双流环式密封瓦，它有两套独立的循环供油系统，一为空侧油系统，另一为氢侧油系统。

其主要特点有：1）氢侧与空侧各有一股油注入密封瓦，氢侧油自成一个闭式循环系统，一方面避免了溶有空气的空侧油流入氢侧，影响机内的氢气纯度；另一方面氢侧回油中的氢气在任何时候也不排向大气，都将回到机壳内。

氢侧油流中溶有的氢气如达到饱和后就不再继续溶入，氢气也就不致被油无**地带走。

因此即使在高氢压下，也不会出现耗氢过多的问题；2）在氢侧进油管上加装油压自动平衡阀，调节氢侧和空侧之间的油压，使之保持恒定和压差在规定范围之内（氢侧与空侧密封油差压≤±1.5KPa），从而使两个回路之间的油量交换达到最小，大大减少空气对氢气的污染及降低耗氢量；3）双流环式密封瓦中任一股油因故暂时断油时，另一股油仍可维持向密封瓦供油，从而提高了运行的可靠性。

主要部件的作用及动作原理：1、氢侧密封油箱的作用：（1）封住氢气，使氢系统与油系统隔离。

这样既可以防止氢气跑入油系统，保证机内氢气压力又可以避免氢气与空气混合，带来爆炸危险；（2）对密封瓦的氢侧回油起到沉淀和分离作用。

发电机组密封油系统工作原理图解及发电机进油分析一、密封油系统的功能和特点1、向密封瓦提供二个独立循环的密封油源2、2、保证密封油压力高于发电机内气体压力某一个规定值，并确保密封瓦内氢侧与空侧油压相等，其压差限定在允许变动的范围之内。

3、3、通过热交换器冷却密封油，从而带走因密封瓦与轴之间的摩擦损耗而产生的热量，确保瓦温与油温控制在要求的范围之内。

4、4、通过滤油器，去除油中杂物，保证密封油的清洁度。

5、5、通过发电机消泡箱和氢侧回油控制箱，释放掉溶于密封油中的饱和氢气。

6、6、空侧油路备有多路备用油源，以确保发电机安全、连续运行。

7、7、利用压差开关、压力开关及压差变送器等，自动监测密封油系统的运行。

8、8、空、氢侧各装有一套加热器，以保证密封油的运行油温始终保持于所要求的范围之中。

9、9、密封油系统大部分部件集中安装于一块底板中，便于运行巡检和维修。

二、密封油系统工作原理图?三、空侧密封油路由交流电动机驱动的空侧密封油泵，从空侧油箱取得油源，它把一部分油升压后经冷油器、滤油器注入密封瓦的空侧，另一部分油则经过压差阀流回到空侧油泵的入口。

通过压差调节阀的调节，使密封瓦处的空侧密封油压始终保持在高出发电机机内气体压力0.084MPa的水平上。

空侧直流密封油泵使油以相同方式循环。

四、氢侧密封油油路氢侧密封油泵从氢侧回油控制箱取得油源。

它把一部分油升压后经冷油器、滤油器、平衡阀注入密封瓦的氢侧。

油泵装有旁路管道，通过节流阀对氢侧油压进行粗调。

氢侧油压则通过平衡阀进行细调，并使之自动跟踪空侧油压，以达到基本相同的水平。

氢侧直流密封油泵以相同的方式循环。

五、消泡箱简介从氢侧密封瓦出来的油先流入到消泡箱中，在那里气体得以从油中扩容逸出。

消泡箱装于发电机下半端盖中，通过直管溢流装置使箱中的油位不至于过高。

消泡箱汽励端各装有一个，在它们之间的连接管道上装有一U形管，以防止汽、励两端风扇压差不一致，使油烟在发电机内循环流动。
