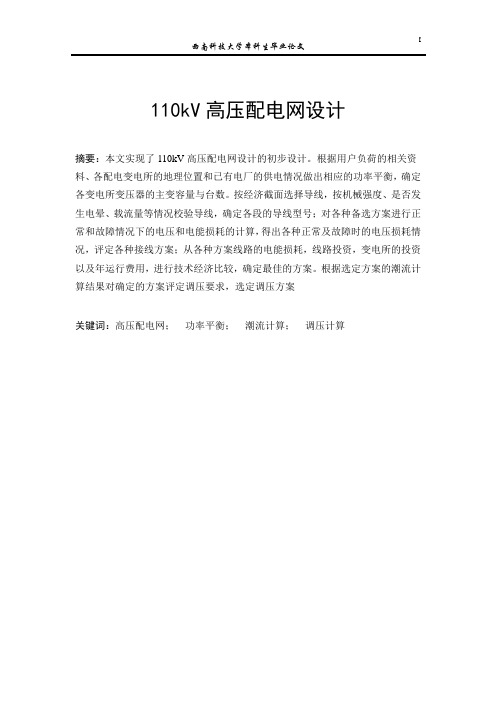

I西南科技大学本科生毕业论文110kV高压配电网设计摘要:本文实现了110kV高压配电网设计的初步设计。
根据用户负荷的相关资料、各配电变电所的地理位置和已有电厂的供电情况做出相应的功率平衡,确定各变电所变压器的主变容量与台数。
按经济截面选择导线,按机械强度、是否发生电晕、载流量等情况校验导线,确定各段的导线型号;对各种备选方案进行正常和故障情况下的电压和电能损耗的计算,得出各种正常及故障时的电压损耗情况,评定各种接线方案;从各种方案线路的电能损耗,线路投资,变电所的投资以及年运行费用,进行技术经济比较,确定最佳的方案。
根据选定方案的潮流计算结果对确定的方案评定调压要求,选定调压方案关键词:高压配电网;功率平衡;潮流计算;调压计算The Design of 110kV High Voltage DistributionNetworkAbstract:This paper mainly introduces the design methods of high voltage power distribution network. According to the related information, user load each distribution substations geographic location and had the power plant's power supply situation makes the corresponding power balance of transformer substation, confirm the main transformer capacity and the Numbers. From the following several aspects: 1st, according to economic section, according to choose wires mechanical strength, if an corona, carrying capacity, etc, to determine the calibration wires each wire model. 2, for the alternative normal and fault cases voltage and electrical power loss of calculated, when all sorts of normal and fault of voltage loss situation, assess all kinds of wiring schemes. 3, from all kinds of schemes of electric power loss, line line of investment and investment,substation in operation cost, compare technical economy, determine the optimalsolutions. According to the trend of the whole plan of affirmatory plan calculation results requirements, selected evaluation surge surge plan. This design gives the selected scheme hookup.Key words: high voltage distribution network, power balance, flow calculation, surge computing目录第1章绪论 (1)1.1 课题研究的目的和意义 (1)1.2 国内外发展现状 (2)1.3 本文的主要工作 (3)第2章功率平衡及电压等级的确定 (4)2.1 高压配电网功率平衡的计算 (4)2.2 高压配电网电压等级的确定 (5)第3章接线方案及变电所主变压器的选择 (6)3.1 初步接线方案 (6)3.2 初步接线方案的比较 (7)3.3 变压器台数的确定 (7)3.4 主变容量的选择 (8)第4章导线截面积的选择和校验 (10)4.1 导线截面积选择的原则和方法 (10)4.2 方案一导线截面的选择 (10)4.3 方案一导线截面的校验 (13)4.3.1 按机械强度校验导线截面积 (13)4.3.2 按电晕校验导线截面积 (14)4.3.3 按允许载流量校验 (14)4.3.4 按电压损失校验 (15)4.4 方案二导线截面的选择 (16)4.5 方案二导线截面的校验 (19)4.5.1 按机械强度校验导线截面积 (19)4.5.2 按电晕校验导线截面积 (19)4.5.3 按允许载流量校验导线截面积 (19)4.5.4 按电压损失校验导线截面积 (20)第5章通过技术经济指标确定最佳方案 (23)5.1 技术经济指标的评价标准 (23)5.2 方案一的经济估算 (23)5.2.1 方案一的线路投资 (23)5.2.2 方案一的变电站投资 (23)5.2.3 方案一的电能损耗及年运行费用 (23)5.3 方案二的经济估算 (25)5.3.1 方案二的线路投资 (25)5.3.2 方案二的变电站投资 (25)5.4 各技术经济指标的计算结果 (27)5.4.1 线路投资比较 (27)5.4.2 变电站投资比较 (27)5.4.3 电能损耗及年运行费用的比较 (27)第6章选定方案的潮流计算 (29)6.1 最大负荷下的潮流计算 (31)6.2 最小负荷下的潮流计算 (39)6.3 潮流计算结果 (45)第7章调压计算及分接头的选择 (46)7.1 变压器的调压方法 (46)7.2 变压器的分接头的选择 (46)结论 (50)致谢 (51)参考文献 (52)附图 (53)附图系统潮流分布图 (53)第1章绪论1.1 课题研究的目的和意义高电压配电网是城市电网很重要组成部分,是连接输电网与中压配电网的不能缺少的部分。
3~110KV高压配电装置设计规范GB50060-92主编部门:中华人民共和国能源部批准部门:中华人民共和国建设部施行日期:1993年5月1日第一章总则 (1)第二章一般规定 (1)第三章环境条件 (2)第四章导体和电器 (3)第五章配电装置的布置 (4)第一节安全净距 (4)第二节型式选择 (8)第三节通道与围栏 (8)第四节防火与蓄油设施 (9)第六章配电装置对建筑物及构筑物的要求 (10)附录一裸导体的长期允许载流量 (11)附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数 (14)第一章总则第1.0.1条为使高压配电装置(简称配电装置)的设计,执行我国的技术经济政策,做到安全可靠、技术先进、经济合理和维修方便,制定本规范。
第1.0.2条本规范适用于新建和扩建3~110KV配电装置工程的设计。
第1.0.3条配电装置的设计应根据电力负荷性质及容量,环境条件和运行、安装维修等要求,合理地选用设备和制定布置方案,应采用行之有效的新技术、新设备、新布置和新材料。
第1.0.4条配电装置的设计应根据工程特点、规模和发展规划,做到远、近期结合,以近期为主,并适当考虑扩建的可能。
第1.0.5条配电装置的设计必须坚持节约用地的原则。
第1.0.6条配电装置的设计除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定。
第二章一般规定第2.0.1条配电装置的布置和导体、电器、架构的选择,应满足在当地环境条件下正常运行、安装维修、短路和过电压状态的要求。
第2.0.2条配电装置各回路的相序宜一致,并应有相色标志。
第2.0.3条电压为63KV及110KV的配电装置,每段母线上宜装设接地刀闸或接地器,对断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧,宜装设接地刀闸。
第2.0.4条屋内配电装置间隔内的硬导体及接地线上,应留有接触面和连接端子。
第2.0.5条屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。
南方电网公司10kV和35kV标准设计V1.0第一部分应用手册目录前言近年来,随着南方电网公司标准化设计体系的不断完善,标准化设计应用范围的逐步扩大,10kV和35kV标准设计在配电网项目建设和管理中承担着越来越重要的作用,同时,配电网基建项目建设和管理水平的不断提升也对标准设计的推广应用提出了新的要求。
为使标准设计的体系架构更加完善,检索更加方便快捷,使用更加科学合理,在2011版标准设计的基础上,依据南方电网公司生产管理运行等部门的指导和要求,编制成本手册。
本手册以《南方电网公司标准设计和典型造价V1.0总体工作大纲》为指导,以南方电网公司10kV和35kV标准设计V1.0成果为依据,阐述10kV和35kV 标准设计V1.0的框架和技术原则,以及各方案和模块应用方式、步骤、案例等,主要用于指导设计单位在基建工程中标准设计的应用。
标准设计的主要依据为现行相关的国家政策、电力行业、南方电网的标准、规程规范,以及国家政策,设计单位在应用标准设计时应根据相关标准、技术规范和政策的变化更新及时准确修正设备材料选型等内容。
使用过程中遇到问题或错误,请及时反馈至南方电网公司基建部。
第1章简介1.1内容提要本手册包含以下几部分:一是层级划分和模块设置,内容为标准设计框架结构;二是方案和模块索引,内容为标准设计命名原则和目录索引;三是方案和模块选用,内容包括标准设计适用范围、应用方法和注意事项;四是附录,为模块特性汇总表。
1.2层级划分和模块设置10kV和35kV标准设计按电压等级和具体内容分35kV变电站、35kV架空线路、10kV配电站、10kV架空线路和10kV电缆线路五部分。
1.2.135kV变电站1.2.1.1层级划分1.2.1.2模块设置35kV变电站标准设计共含6个方案。
每个方案下设G1层模块,主要包含配电装置场地模块及建筑物模块;G2层模块为配电装置模块;G3层模块为设备安装图模块;G4层模块为精细化施工工艺模块,35kV变电站标准设计不单独设置G4层模块,设计应用中参照主网G4层模块。
10kV配电网规划设计方法探讨10kV配电网设计是城市电力系统建设中的重要组成部分,实现了对各种用电负载的精准供电,提升了电力系统的可靠性,更好地保障了用电质量。
本文将从配电网规划设计的步骤和方法、选址因素、配网结构和技术手段等方面进行探讨。
一、配电网规划设计的步骤和方法配电网规划设计应遵循“综合规划、灵活设计、科学选址、合理结构、精细施工、优质管理”的原则,具体设计步骤如下:1、需求分析:根据配电区域的经济、社会、自然条件,综合分析未来用电负荷的电量、性质和分布等需求信息。
2、选址评估:选择合适的用地,考虑土地性质、环境保护、供电范围、施工条件以及周边居民的意见等因素。
3、设计方案:根据需求分析和选址评估,绘制配电网的平面布置、线路、变电站等方案,并进行合理的配电系统设计,包括配变容量、变电站配置方案等。
4、技术评审:依据规划标准和动态负荷的影响,对设计方案进行技术评审并进行修改和完善。
5、建设方案:制定合理的施工方案和防范措施,包括地勘、施工计划、材料选型、施工进度等内容。
6、监理和验收:在施工实施过程中,进行监理和验收,确保配电设备、线路符合标准要求,并对新投运的配电线路进行调试。
二、选址因素选址是配电网规划设计中最关键的环节之一。
选址因素包括:1、土地性质:需考虑土地的用途、土地的地形、地质条件以及地面承载能力等因素。
2、电力供应范围:选址应尽量避免距离用电设施过远或分布范围狭窄的地区,确保电力源的充足供应。
3、施工条件:选址时需要考虑到交通、自然条件等因素,确定合理的施工区域。
4、环境保护:考虑到配电站在建设过程中可能会产生的环境影响,需要选址时注意环境保护。
5、居民意见:在选址之前,应该听取周边居民的意见,并充分考虑其关注的问题。
三、配网结构和技术手段配电网的结构设计应当充分考虑用户的用电负载、线路配变容量、节点选择等因素。
配电网的结构体系一般为:变电站-高压主干线-配电站-区域配电线路-配变。
目录摘要 (1)第一章高压配电网的设计任务 (2)1.1 配电网的概述]1[ (2)1.1.1 电力系统的划分 (2)1.1.2 配电网的特点 (2)1.2 高压配电网的规划设计 .............................................................. 错误!未定义书签。
1.2.1 高压配电网的设计内容及要求 ........................................ 错误!未定义书签。
1.2.2 设计文件及图纸要求 ........................................................ 错误!未定义书签。
1.2.3 原始资料 ............................................................................ 错误!未定义书签。
第二章高压配电网的有功功率平衡计算.. (4)2.1 有功平衡计算的目的 (4)2.2 电力负荷的分析 (4)2.2.1 用电量和用电负荷的计算 (4)2.2.2 系统供电负荷和发电负荷计算 (5)2.2.3 有功平衡计算的内容和方法 (6)2.3 电网有功功率平衡计算]3[ (8)2.3.1 在最大负荷情况下的发电负荷 (8)2.3.2 在最小负荷情况下的的发电负荷 (8)第三章一次接入系统的设计 (10)3.1 输电线路电压等级的确定]4[ (10)3.2 电力网接线方案的选择 (11)3.2.1 接线形式]3[ (11)3.2.2 电力网接线方案的选择]5[ (12)3.2.3 导线截面积的选择]2[]7[ (14)3.3 导线截面计算 (19)3.3.1 确定不同负荷曲线的最大负荷利用小时树Tmax。
(19)3.3.2 确定初步方案的导线截面积 (20)第四章主变压器的选择 (26)4.1 主变压器型式的选择]4[ (26)4.1.1 相数的确定 (26)4.1.2 绕组数的确定 (26)4.2 主变压器容量和台数的确定原则 (27)4.2.1 发电厂主变压器容量的确定原则]9[ (27)4.2.2 变电所主变压器容量的确定原则 (27)4.2.3 主变压器台数的确定原则 (28)4.3 计算变压器容量并确定主变的台数 (28)第五章潮流计算 (30)5.1 简单电力系统潮流分布计算的概述]3[ (30)5.2 辐射形网络潮流分布的计算原理]3[ (31)5.3 闭式网络潮流分布的计算原理 (32)5.4 电力线路的功率损耗和电压降落计算原理 (33)5.5 潮流分布计算 (34)5.5.1 计算输电线路参数并确定等值电路图 (34)5.5.2 计算变压器各参数 (36)5.5.3 确定各变压器功率损耗: (37)5.5.4 计算变压器损耗 (37)5.5.4 潮流分布计算: (39)5.5.5 系统潮流分布图 (60)第六章电气主接线的设计 (61)6.1 电气主接线的设计原则和要求 (61)6.1.1 电气主接线的设计原则 (61)6.1.2 电气主接线的设计步骤 (61)6.1.3 对电气主接线的基本要求 (61)6.2 发电厂、变电所主接线设计]9[ (62)6.2.1 主接线的基本形式和特点 (62)6.2.2 发电厂主接线设计 (68)6.2.3 变电站主接线设计 (68)6.3 电气主接线方式图 (69)第七章无功功率的补偿与电压调整 (70)7.1 无功功率的补偿 (70)7.1.1概述 (70)7.1.2无功功率的平衡与补偿 (70)7.1.3无功补偿设备的选用 (71)7.2 电压调整 (72)7.2.1电压的允许偏差值 (72)7.2.2 电力系统的调压措施]10[ (73)7.3 调压计算 (74)7.3.1 最大运行方式下各变电所电压 (74)7.3.2 最小运行方式下各变电所电压 (75)参考文献 (76)致谢 (77)附录 (78)附录一 (78)附录二 (78)高压配电网的规划设计摘要随着电力在国民经济发展中的作用的日益突出,电网建设与发展正扮演着越来越重要的角色。
住宅小区10kv配电网规划设计方案1、开发小区10kV配电网规划1.1 明确小区规划的总体原则与目标小区配电网规划要遵循《城市电力网规划设计导则》。
小区配电网应适应本地区电网的发展,即中压配电网的规划要与高压配电网和低压配电网的发展相协调。
小区配电网规划同城市电网规划一样也需在满足供电可靠性、电能质量等技术要求的前提下,使运行与投资费用达到最小。
1.2 数据调查小区中压配电网规划存在一定的不确定性因素,详细的用地和建筑密度控制规划资料可在一定程度上解决不确定性因素的影响。
因此,为进行详细规划,应收集规划区规划的详细说明书、电子配套图纸、详细的电子地图以及各类建筑负荷指标参考资料、变电站及电缆的造价等。
1.3 小区划分根据小区的不同类型,其用地通常划分为纯工业区、纯商贸区、普通居民住宅区、高档居民住宅区、工住区、商住区、仓储区、机关区、学校区、绿地、公园等,规划人员可以对每一种用地性质的小区块单独分析。
1.4 负荷预测一般采用比较实用的负荷分布预测方法———功能小区负荷密度指标法。
该方法根据国内外同等城市相应小区在主要历史阶段的分类负荷密度进行测算,分别测算出各个不同用地性质小区块的负荷,汇总成该小区的总负荷。
式中:L———小区总负荷;li———不同性质用地区块的负荷密度;Si———小区块的面积(负荷密度如是单位建筑面积负荷密度,则为建筑面积;负荷密度如是占地负荷密度,则为占地面积);T———同时率(调查日负荷曲线得来,一般取为0.7)。
1.5 变电站选址定容在城镇小区10 kV中压配电网规划中,既要考虑中压10 kV配电变电站(变压器)位置与容量选择,又要考虑35 kV或110 kV高压配电变电站选址定容。
根据规划区的负荷分布预测结果,采用分区分片的方法,首先确定各10 kV 配电变电站的容量和位置,然后利用规划软件的优化计算,确定35 kV或110kV 高压配电变电站的容量和位置以及高压配电变电站的供电范围,可根据需要形成2~3个较优秀的变电站选址方案。
3~110KV高压配电装置设计规范1. 引言本文档旨在为3~110KV高压配电装置的设计提供规范和指导。
高压配电装置的设计是电力系统中至关重要的一环,合理的设计能够确保电力供应的可靠性和安全性。
本文档将涵盖高压配电装置设计的各个方面,包括设备选型、布置设计、安全措施等。
设计人员应遵循本规范进行设计工作。
2. 设备选型2.1 高压开关设备高压开关设备是高压配电装置的核心组成部分,其选型应根据电网容量、负荷特性、运行环境和可靠性要求等因素进行。
在选型时应考虑以下因素:•额定电压和电流:根据电网的额定电压和负荷特性确定高压开关的额定电压和电流;•开断能力:高压开关的开断能力应满足系统的短路电流要求;•可靠性:设备的可靠性指标应满足电力系统的可靠性要求;•运行环境:考虑环境湿度、温度、海拔高度等因素选择适合的设备。
2.2 变压器设备变压器设备是高压配电装置的重要组成部分,其选型应根据负荷容量、电压等级和运行环境等因素进行。
在选型时应考虑以下因素:•额定容量:根据负荷容量确定变压器的额定容量;•额定电压:根据电网的额定电压确定变压器的额定电压;•运行环境:考虑环境温度、湿度等因素选择适合的设备;•能效等级:变压器的能效等级应满足能源节约要求。
3. 布置设计3.1 设备布局高压配电装置的设备布置应合理、密集、紧凑,并考虑安全和可维护性。
布置时应遵循以下原则:•划分区域:根据设备功能和运行要求将高压配电装置划分为相应的区域;•通道设置:保留足够的通道空间,方便设备的检修和维护;•设备间隔:根据设备的运行要求和安全距离要求设置合适的设备间隔;•短路电流传输:布置电缆时应确保短路电流的传输能力;•防火安全:严格按照防火要求进行设备布置,保证装置的防火安全性。
3.2 接地设计接地是高压配电装置安全运行的基础,接地设计应符合相关标准和要求。
接地设计时应注意以下事项:•接地电阻:接地电阻应满足电流释放和过电压保护的要求;•接地网布置:根据设备布置情况合理设置接地网,确保接地的可靠性;•接地材料:选择合适的接地材料和规格,确保接地装置的寿命和可靠性。
山东电力集团公司农村中低压配电工程改造升级典型设计(中压配电工程)《山东电力集团公司农村中低压配电工程改造升级典型设计》编委会主编:×××副主编:赵宝光刘国生郑西乾成员:李强商峰常建张立新吕尊堂孙振海王占超范宣彪×××××山东电力集团公司配电室部分典型设计工作组牵头单位:潍坊供电公司成员单位:山东青州格鲁科电力咨询设计有限公司成员:张吉春李伟李东王海滨山东电力集团公司变压器台架部分典型设计工作组牵头单位:泰安供电公司成员单位:东平县供电公司新泰市供电公司成员:张勇陈莉崔庆波山东电力集团公司箱变部分典型设计工作组牵头单位:青岛供电公司成员单位:胶州市供电公司胶南市供电公司成员:王宏德赵鹏王焕军郭章迅序1998年开始,全国范围内对农村电网进行了第一、二期农网改造。
在实施农网建设改造过程中,严把设计关,统筹规划,精心设计,经过实践,形成了适合本地特点的设计模式,但是建设标准不统一。
12年过去了,国内外形势发生了很大变化,现代农业迅速发展,家用电器全面进入农村,农村用电量快速增加。
农网改造还有死角,并且部分已改造的电网又出现了不适应问题。
为加快农网改造升级工程的启动和实施,集团公司农电工作部组织有关技术人员,在全面调研的基础上,结合山东农网实际,研究制订了《山东电力集团公司农村中低压配电设施改造升级技术原则(试行)》,明确了我省本次农村中低压配电设施改造升级的总体要求和设计思路,从高压配电线路、高压配电设施、低压配电线路、低压户表、无功优化补偿等方面提出了具体的技术要求和标准,为农村中低压配电网改造升级工程的实施提供了强有力的技术支撑。
按照国网公司在新一轮农网改造升级工作中积极采用“三通一标”的要求,为了及时总结各地的先进设计成果,进一步做好我省农网改造升级工作,统一建设标准,规范工程管理,确保工程质量,以规范指导我省农网改造升级中低压项目的建设工作,我部组织编写了这套《山东电力集团公司农村中低压配电设施改造升级典型设计》,并且在改造工作中推广应用。
浅谈10kV配电网规划设计方法在城市配网设计中,10kV配电网规划设计是重要的组成部分,10kV配电网的规划设计水平对城市供电安全性以及可靠性有直接的影响。
文章对早期城市10kV配电网规划设计中出现的不足问题进行了分析,同时,对其规划设计的基本要求进行了阐述,最后对规划方法以及要注意的问题进行了探讨。
标签:10kV配电网;规划设计;电网建设前言近年来,我国经济得到了快速发展,经济在发展过程中对能源的需求量也出现了越来越多的情况,为此,城市10kV配电网在建设方面出现了严重滞后于经济发展以及城市发展进程的情况,对其原因进行分析,主要是因为电力系统在建设过程中出现了对发电比较重视,对输电以及配电没有给予高度重视的情况。
为了对电网建设中出现的问题进行解决,在电力体制方面可以进行必要的改革,对配电网规划设计方面出现的问题进行分析,找到更好的解决措施,在以后的建设中能够对电网进行更好完善。
1 10kV配电网规划和建设中存在的不足之处现在运行的10kV配电网在使用过程中出现了很多的不足之处,主要体现在以下几个方面。
1.1 电源点分布不合理10kV配电网系统在规划设计中存在着电源点分布不合理的问题,电源点在数量方面也存在着比较少的情况,电源点分布不合理导致了很多问题的出现,分别是以下几方面。
在供电电压方面会出现比较低的情况,同时,供电半径也会出现比较大的情况,电线在供电半径过大的情况下会出现线损比较高的问题,导致不同的地区在负载方面也会出现不均衡的情况。
这些问题的出现对供电系统的正常运行带来了一定的不良影响。
1.2 网架结构不合理在10kV配电系统中,网架结构多是采用的架空线路,没在整体规划设计中经常会出现不合理的情况,对供配电系统运行的安全性以及可靠性产生了一定的影响。
架空线路在使用过程中给供电系统的发展带来了一定的促进作用,但是,其在使用过程中也出现了很多的问题,在对配电系统进行检修时会面临无法进行操作的问题;在供配电系统故障排查时因为是架空线路也会出现无法正常进行工作的情况;输电线路在使用过程中经常会出现绝缘老化的情况,对线路的使用情况会产生很大的影响。
35kV配电网设计指南
(2013年版)
前言
南网标设版已经发布并应用,为了更好地应用好新版南网标设,修订了《35kV配电网设计指南》。
为了加快电网建设,适应当前项目建设管理,在修订本指南时,尽量减少设备、材料的品种,进一步明确和细化南网标设的应用,在“快”和“准”上把握好大的原则和方向。
本设计指南适用于柳州网区35kV配电网的建设。
一、网架结构
1、35kV主网架应构成“手拉手”(单环结构,开环运行)的环网结构,导线型号为JL/G1A—150、240。
2、变电站规划建设:县城逐步取消35kV电压等级,每个乡镇至少建设1座35kV变电站,变压器单台容量选用5000kVA、10000kVA,并要求5年内不应扩建主变。
二、35kV变电站
根据柳州网区县级35kV变电站运行经验,本设计指南从《南方电网公司10kV和35kV标准设计》中优先选择了CSG-35B-WZ-P1 和CSG-35B-JZ-P4等两个方案,并依据南网公司最新有关要求对部分模块和设备选型进行优化。
(一)总体方案及组成模块
(二)模块使用
(三)主要设备材料选型
1、主变压器:主变压器容量单台5MVA,终期容量为每台10MVA,远期台数均为两台,电压等级35/10kV,选用三相双卷自冷式有载调压变压器。
2、无功补偿:容性无功补偿容量按主变压器容量的30%配置,配套串联电抗器的感性无功补偿容量按电抗率12%配置。
选用组合框架式(包括电抗器、避雷器、户外式隔离开关、放电线圈、铁构件及保护网)。
3、35kV断路器:选用六氟化硫气体单断口断路器,最高运行电压,额定工作电流2000A,开断短路电流(有效值) ,热稳定电流 (3s)。
4、35kV隔离开关:采用双柱水平开启GW4形,额定工作电流1250A,额定动稳定电流80kA,额定热稳定电流;主刀电动,地刀手动,配CS17机构。
5、35kV电流、电压互感器:采用干式浇注或绝缘绕包干式。
6、10kV高压开关柜:采用金属封闭铠装移开式开关柜。
7、导体选择:35kV母线及主变引线采用JL/G1A-300型钢芯铝绞线,35kV出线间隔导线与线路导线一致;10kV主母线选取TMY-100×10铜排,10kV高压电缆采用阻燃型电缆,其中主变10kV出线采用15-3*400,10kV馈线采用15-3*240,10kV电容柜至电容器采用15-3*95。
8、二次部分:按无人值班有人值守设计,采用微机型保护测控一体化设备。
9、紧凑站型变电站的设备材料按CSG-35B-JZ-P4方案选取和布置。
(四)土建部分
按无人值班有人值守设计。
10kV配电楼基础和变压器基础按终期容量10000 kVA一次建成。
三、35kV线路
(一)架空线路部分
1、气象条件
柳州市、柳江县、鹿寨县中南部、柳城县中南部采用标设中A气象区,采用最大设计风速为25m/s,无覆冰。
鹿寨县北部、柳城县北部、融安县南部采用标设中D气象区,采用最大设计风速为25m/s,覆冰厚度为10mm。
融安县中北部采用标设中E气象区,采用最大设计风速为25m/s,覆冰厚度为20mm。
2、路径方案选择
线路路径应尽量避开建筑物、林区,减少跨越、穿越。
变电站出线应与高电压等级线路统一规划走廊。
变电站出线段、城镇段、其他走廊狭窄段应按多回线路同杆塔架设设计(含高低压共杆架设)。
杆塔布设应充分利用杆塔的使用条件采用较大的档距减少杆塔数量。
线路路径方案应考虑2个以上方案作比选。
对原线路进行改造,应首选考虑该线路所供电的变电站新建第二回电源线路后进行,并且改造线路另选走廊建设,减少线路停电。
3、导地线
在城区、街道和绿化区导线选用JKLGYJ-150/25、JKLGYJ-240/30型架空绝缘导线,在E气象区导线选用JL/G1A-150/35、JL/G1A-240/40,其他地区导线选用JL/G1A-150/25、JL/G1A-240/30型钢芯铝绞线。
全线架设OPGW光纤复合架空地线,暂时不能架设的需按预留其架线位置设计。
OPGW光纤复合架空地线选用24芯松套不锈钢管中心管式,型号规格为OPGW光缆A1,24芯。
临时架设的地线或双地线的另一根地线,在10mm以下冰区,地线选用JLB27-55铝包钢绞线;在20mm及以上冰区,地线选用JLB20A-80铝包钢绞线。
耐张角钢塔的导线安全系数取,当有直线水泥杆和直线钢管杆时取3~4。
耐张钢管杆的导线安全系数在10mm及以下冰区取8;在20mm及以上冰区取6。
地线安全系数原则上
大于导线,根据不同的覆冰厚度、导地线配合、荷载计算等具体条件确定并满足相关规程规范要求。
特殊地形、特殊档距的导地线应选用相适应的安全系数。
4、绝缘子和金具选型、绝缘配合
悬式绝缘子,在城区、街道段选用SL-35/70型双铁头瓷拉棒绝缘子,其他地段选用LXHY4-70型玻璃绝缘子,禁止采用悬式瓷绝缘子和针式瓷绝缘子。
导线悬垂串均采用4片绝缘子,导线耐张串采用5片绝缘子;呼称高30m以上的高跨杆塔增加1片绝缘子,全高超过40m的每10m再增加1片绝缘子。
按照设计规范,在重大跨越两侧采用双串双挂点。
常规导线:耐张线夹采用NY压缩型,绝缘导线的耐张线夹采用NJJ型。
悬垂线夹采用XGU型。
楔形线夹采用NX 型。
连接线夹采用C型线夹。
光纤复合架空地线和双地线的另一根地线:选用预绞式金具。
5、防雷接地
高跨杆塔按照第4条加强绝缘。
进变电站终端塔安装一组带间隙线路避雷器。
线路进线段~2km架设避雷线,杆塔接地按照接地电阻要求值比规范值小一级进行设计,接地电阻难以达到要求的加装一组带间隙线路避雷器。
6、杆塔和基础
禁止采用拉线杆塔。
城镇及其附近,耐张杆塔采用钢管杆,直线杆塔优先采用水泥单杆(高强度杆),水泥单杆不满足要求时选用钢管杆。
杆塔运输和组立困难地区,选用角
钢塔。
其他地区,耐张杆塔采用角钢塔,直线杆塔采用水泥单杆(高强度杆)、钢管杆或角钢塔,以直线单杆为主,直线单杆不满足要求时依次选用钢管杆、角钢塔,双回路选用钢管杆或角钢塔。
穿越高等级线路采用水平排列,直线杆采用双杆。
穿过林区采用高跨方式解决线树矛盾。
通过铁路、高速公路均采用电缆敷设。
杆塔的选用见角钢塔和钢管杆选用表和直线水泥杆选用表。
根据杆塔的设计条件和工程应用条件调整杆塔的档距,使所用杆塔在安全条件下得到最大利用。
角钢塔和钢管杆选用表
直线水泥杆选用表
7、基础
电杆基础以卡盘基础为主,需要浅埋时可用钢筋混凝土基础。
钢管杆采用孔桩基础,需要浅埋时可用阶梯式基础。
角钢塔用阶梯式基础。
特殊地质条件应采用相适应的基础型式。
基础的受力稳定应与杆塔强度相匹配,以使杆塔使用条件能得到最大利用。
杆塔基础应保护好原有植被,山坡上的基础采用增加埋深的形式来提高基础的稳定性,采用加高基础主柱或高低腿来处理塔基各腿高低不平问题。
转角杆塔基础,应给出中心桩位移要求,根据杆塔特性、基础土壤特性给出杆塔基础的预偏值。
8、其他未提及部分执行南网标设。
(二)电缆线路部分
1、使用场所:用于走廊狭窄、穿越、重要跨越等地段无法采用架空线路进行架设时,采用电缆敷设。
2、电缆敷设方式选择
采用电缆埋管敷设方式。
3、电缆选择
电缆选用YJV22型三芯电力电缆,截面为300mm2。
敷设通信光缆。
4、电缆附件
电缆中间头采用JLS-35/冷缩型。
与架空线连接的电缆终端头采用户外冷缩WLS-35/型。
与变电站连接的电缆终端头采用户内冷缩NLS-35/型。
(三)其他未提及部分执行南网标设。
