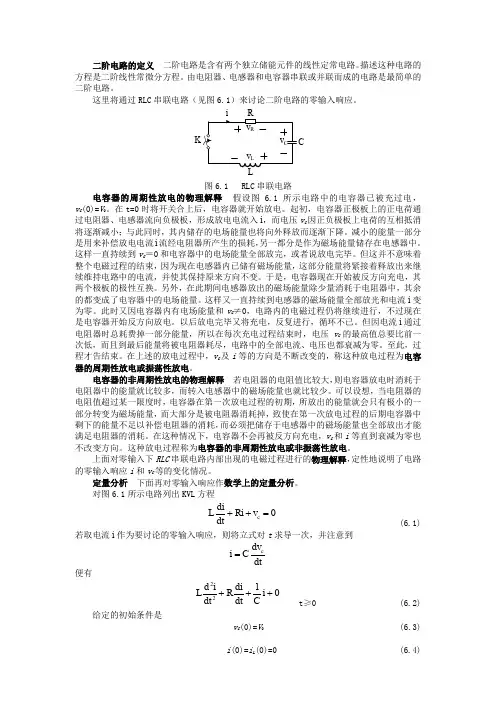

二阶电路的定义 二阶电路是含有两个独立储能元件的线性定常电路。
描述这种电路的方程是二阶线性常微分方程。
由电阻器、电感器和电容器串联或并联而成的电路是最简单的二阶电路。
这里将通过RLC 串联电路(见图6.1)来讨论二阶电路的零输入响应。
CK图6.1 RLC 串联电路电容器的周期性放电的物理解释 假设图 6.1所示电路中的电容器已被充过电,v C (0)=V 0。
在t=0时将开关合上后,电容器就开始放电。
起初,电容器正极板上的正电荷通过电阻器、电感器流向负极板,形成放电电流入i ,而电压v C 因正负极板上电荷的互相抵消将逐渐减小;与此同时,其内储存的电场能量也将向外释放而逐渐下降。
减小的能量一部分是用来补偿放电电流i 流经电阻器所产生的损耗,另一都分是作为磁场能量储存在电感器中。
这样一直持续到v C =0和电容器中的电场能量全部放完,或者说放电完毕。
但这并不意味着整个电磁过程的结束,因为现在电感器内已储有磁场能量,这部分能量将紧接着释放出来继续维持电路中的电流,并使其保持原来方向不变。
于是,电容器现在开始被反方向充电,其两个极板的极性互换。
另外,在此期间电感器放出的磁场能量除少量消耗于电阻器中,其余的都变成了电容器中的电场能量。
这样又一直持续到电感器的磁场能量全部放光和电流i 变为零。
此时又因电容器内有电场能量和v C ≠0,电路内的电磁过程仍将继续进行,不过现在是电容器开始反方向放电。
以后放电完毕又将充电,反复进行,循环不已。
但因电流i 通过电阻器时总耗费掉一部分能量,所以在每次充电过程结束时,电压v C 的最高值总要比前一次低,而且到最后能量将被电阻器耗尽,电路中的全部电流、电压也都衰减为零。
至此,过程才告结束。
在上述的放电过程中,v C 及i 等的方向是不断改变的,称这种放电过程为电容器的周期性放电或振荡性放电。
电容器的非周期性放电的物理解释 若电阻器的电阻值比较大,则电容器放电时消耗于电阻器中的能量就比较多,而转入电感器中的磁场能量也就比较少。
