弹性模量和泊松比的测定

材料弹性模量E 和泊松比μ的测定弹性模量E 和泊松比μ是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、千分表法、电测法等。

本节介绍电测法。

一、实验目的1.了解材料弹性常数E 、μ的定义。

2.掌握测定材料弹性常数E 、μ的实验方法。

3.了解电阻应变测试方法的基本原理和步骤。

4.验证虎克定律。

5.学习最小二乘法处理实验数据。

二、实验设备1．TS3861型静态数字应变仪一台； 2．NH-10型多功能组合实验架一台； 3.拉伸试件一根； 4.温度补偿块一块； 5.游标卡尺。

三、实验原理和方法弹性模量是材料拉伸时应力应变成线形比例范围内应力与应变之比。

材料在比例极限内服从虎克定律，其关系为：E σε=F Aσ=εεμ'=试件的材料为钢，宽H 和厚T 均由实际测量得出，形状为亚铃型扁试件如图2-17，应变片的K =2.08。

实验时利用NH-3型多功能组合实验架对试件施加轴向拉力，利用应变片测出试件的轴向应变ε和横向应变ε'，利用②式计算出试件的轴向应力。

在测量轴向应变时，应将正反两面的轴向应变片接成全桥对臂测量线路。

利用式E σε=就可得到材料的E ，利用式εεμ'=得到材料的泊松比μ。

图2-17四、实验步骤1.实验准备检查试件及应变片和应变仪是否正常。

2.拟定加载方案根据材料手册，拟定加载方案。

（推荐方法： P 0=100N,△P =300N ，P MAX =1300N ）。

3.组成测量电桥测定弹性模量E ，以前后两面轴线上的轴向应变片与温度补偿应变片组成对臂全桥接线方式进行测量如图2-18a 所示，测定泊松比μ，为了消除初曲率和加载可能存在的偏心引起的弯曲影响，同样采用对臂全桥接线方式将两个轴向应变片和两个纵向应变片分别组成两个桥路进行测量，测出试件的轴向应变ε和横向应变ε'。

如图2-18a 、b 所示。

4.进行实验5.检查实验数据6.自主设计数据记录表图2-18 五、实验结果处理1.利用最小二乘法拟合材料的弹性常数E和μ。

一、实验目的1. 测量金属材料的弹性模量E 和泊松比μ；2. 验证单向受力虎克定律；3. 学习电测法的基本原理和电阻应变仪的基本操作。

二、实验仪器和设备1. 微机控制电子万能试验机；2. 电阻应变仪；3. 游标卡尺。

三、试件中碳钢矩形截面试件，名义尺寸为b ⨯t = (30⨯7.5)mm 2。

材料的屈服极限MPa s 360=σ。

四、实验原理和方法1、实验原理材料在比例极限内服从虎克定律，在单向受力状态下，应力与应变成正比：εσE =（1）上式中的比例系数E 称为材料的弹性模量。

由以上关系，可以得到：PE A σεε== （2）材料在比例极限内，横向应变ε'与纵向应变ε之比的绝对值为一常数：εεμ'=（3） 上式中的常数μ称为材料的横向变形系数或泊松比。

本实验采用增量法，即逐级加载，分别测量在各相同载荷增量∆P 作用下，产生的应变增量∆εi 。

于是式（2）和式（3）分别写为：ii A PE ε∆∆=0 （4） ii i εεμ∆'∆=（5） 根据每级载荷得到的E i 和μi ，求平均值：n E E ni i∑==1（6）nni i∑==1μμ （7）以上即为实验所得材料的弹性模量和泊松比。

上式中n 为加载级数。

2、实验方法2.1电测法电测法基本原理：电测法是以电阻应变片为传感器，通过测量应变片电阻的改变量来确定构件应变，并进一步利用胡克定律或广义胡克定律确定相应的应力的实验方法。

试验时，将应变片粘贴在构件表面需测应变的部位，并使应变片的纵向沿需测应变的方向。

当构件该处沿应变片纵向发生正应变时，应变片也产生同样的变形。

这时，敏感栅的电阻由初始值R 变为R+ΔR 。

在一定范围内，敏感栅的电阻变化率ΔR/R 与正应变ε成正比，即：Rk Rε∆= 上式中，比例常数k 为应变片的灵敏系数。

故只要测出敏感栅的电阻变化率，即可确定相应的应变。

构件的应变值一般都很小，相应的应变片的电阻变化率也很小，需要用专门的仪器进行测量，测量应变片的电阻变化率的仪器称为电阻应变仪，其基本测量电路为一惠斯通电桥。

材料弹性模量及泊松比的测定实验报告实验报告：材料弹性模量及泊松比的测定摘要：本实验旨在测定材料弹性模量及泊松比。

通过应力-应变曲线的测试和一系列实验数据的计算，得出了实验室中使用的材料的弹性模量和泊松比。

研究表明，该材料的弹性模量为 (数值) GPa，泊松比为 (数值)。

介绍：弹性模量和泊松比分别是材料学中的两个关键参数。

前者是一个材料的柔韧性和刚性的直接衡量，后者则是该材料规模下的变形能力。

通过测量这些参数，研究人员可以精确地了解材料的物理性质，从而促进工业和科学在各个领域实现应用。

方法和实验：采用标准测量方法，分别进行了弹性模量和泊松比的测试。

我们使用了实验室中标准化的设备，包括试样夹、应变计和拉伸机等等。

首先，我们将试样夹紧在两个夹具之间，并应用标准的拉伸力以测量应变。

随着施加的拉力增加，试样的应变会逐渐增加。

在此期间，应变计可以帮助测量应变的大小。

我们测试了不同施加的拉力，并记录了相应的应变值。

随后，我们使用应力-应变图分析了每个测试的数据。

通过计算纵向应力值，可以非常准确地得出材料的弹性模量。

根据一组关键的数学公式，我们还计算出了泊松比。

结果和讨论：经过多次测试和计算，我们得出了该试样的弹性模量和泊松比。

实验表明，该材料的弹性模量为 (数值) GPa，泊松比为 (数值)。

这两个值是十分重要的，因为他们可以描述出材料的一些关键物理特性，如材料的硬度、柔韧性、伸长性和脆性等等。

总结：本次实验结果表明，该材料的弹性模量和泊松比非常接近理论数值，从而验证了该实验方法的准确性。

这个实验为进一步研究和探索材料学提供了有力的数据和理论基础。

实验八 弹性模量E 与泊松比μ测定试验一、实验目的1.测定金属材料的E 和μ并验证虎克定律。

2.学习掌握电测法的原理和电阻应变仪的操作。

二、实验原理板试样的布片方案如图8-1所示。

在试样中部截面上，沿正反两侧分别对称地布有一对轴向片R 和一对横向片R ˊ。

试样受拉时轴向片R 的电阻变化为∆R ，相应的轴向应变为εp 与此同时横向片因试样收缩而产生横向应变为εˊ。

E 与μ的测试方法如下：1．E 的测试在线弹性范围内E=εσ代表σ-ε曲线直线部分的斜率。

由于试验装置和安装初始状态的不稳定性。

拉伸曲线的初始阶段往往是非线性的。

为了减少测量误差，试验宜从初载P 0开始, P 0≠0,与P 0对应的应变仪读数εp 可预调到零,也可设定一个初读数,而E 可通过下式测定( 图8-2),即)(000εεεσ--=∆∆=n n A P P E P 0为试验的末载荷,为保证模型试验的安全,试验的最大载荷P max 应在试验前按同类材料的弹性极限σc 进行估算, P max 应使σmax ＜ 80%σ c . 图8-1 板试件布片方案 图8-2 E 的测定图8-3 几种不同的组桥方式为验证虎克定律,载荷由P 0到P n 可进行分级加载,nP P P n 0-=∆,其中P n ＜P max .每增加一个ΔP,即记录一个相应的应变读数,检验ε的增长是否符合线性规律.用上述板试样测E,合理地选择组桥方式可有效ˊ εσR ˊR（a ）单臂（b ）串联 （c ）半桥 （d ）全桥工作片补偿片内接电阻地提高测试灵敏度和试验效率.下面讨论几种常见的组桥方式。

（1）单臂测量（图8-3a ）试验时，在一定载荷条件下，分别对前、后两枚轴向应变片进行单片测量，并取其平均值2后前εεε+=。

显然（0εε-n ）即代表载荷在（P n -P 0）作用下试样的实际应变量。

而且ε消除了偏心弯曲引起的测量误差。

（2） 轴向片串联后的单臂测量（图8-3b ）为消除偏心弯曲的影响，可将前后轴向片串联后接在同一桥臂（AB ）上，而相邻臂（BC ）接相同阻值的补偿片。

实验三 弹性模量E 及泊松比υ的测定一、实验目的1．在比例极限内，测定钢材的弹性模量E 和泊松比υ，并验证虎克定律。

2．了解电测法的基本原理和方法，初步熟悉电阻应变仪的使用方法。

二、实验设备1．1—5—2型拉力试验机 2．静态数字应变仪 三、实验概述金属杆件在承受拉伸时，应力在比例极限以内，它与应变的关系遵循虎克定律： σ=E ε (1)式中，P 为拉伸载荷，A 0为试件的原始横截面积，ε为沿拉力方向的线应变或称纵向线应变，E 为材料的弹性模量。

由材料力学还可知，在比例极限内，试件的横向线应变与纵向线应变之间存在着一定的关系。

即有：ε横=-υε纵 （2） 式中的υ称为横向变形系数或泊松比。

弹性模量E 与泊松比υ是材料的两个重要力学性能数据。

在杆件的变形计算、稳定计算以及用实验方法测定构件的应力时，都是重要的计算依据。

因此，测定E 和υ是具有实际意义的。

本实验用板状拉伸试件进行。

在试件的正、反面各贴上纵向电阻应变片R x 和横向电阻应变片R y 各一个，如图3所示，令纵向为x 轴，横向为y 轴。

其上每个电阻应变片都是工作片，分别与温度补偿片按半桥测量法接入桥路进行测量。

由（1）、（2）式，若在载荷P 时测得各片的应变值，根据（3）、（4）式计算E υ。

为了检验实验进行是否正常，验证虎克定律，并减少测试中的误差，一般采取“增量法”进行实验。

所谓增量法，就是把欲加的最大载荷分为若干等份，逐级加载来测量试件的变形或应变。

若各级载荷增量相同并等于△P ，各片应变增量分别为△εx ，△εy ，则有：实验正常，在各级载荷增量P ∆相等时，各片相应的应变增量也基本相等，这就验证了虎克定律。

-13-A P=σX A PE ε⋅=0x yεευ−=)4()3(x A PE ε∆⋅∆=0)5()6(xy x y εεεευ∆∆=∆∆−=为了消除试验机机构之间的空隙与加载机构的间隙，在实验开始时，必须加一定量的初载荷。

实验三电测法测定材料的弹性模量和泊松比弹性模量E和泊松比」是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、电测法、自动检测法，本次实验用的是电测法。

实验目的在比例极限内，验证胡克定律，用应变电测法测定材料的弹性模量实验仪器设备和试样1.材料力学多功能实验台2.静态电阻应变仪3.游标卡尺4.矩形长方体扁试件三、预习要求1.预习本节实验内容和材料力学书上的相关内容。

2.阅读并熟悉电测法基本原理和电阻应变仪的使用操作。

四、实验原理和方法材料在比例极限范围内，正应力二和线应；变呈线性关系，即- E ；, CT比例系数E称为材料的弹性模量，可由式3—1计算，即：E=—（3 —1）z设试件的初始横截面面积为A o，在轴向拉力F作用下，横截面上的正应力为：FCT =——A o把上式代入式（3 —1）中可得：只要测得试件所受的荷载F和与之对应的应变「就可由式（3 —2）算出弹性模量E。

F(3—2) E =A o ；受拉试件轴向伸长，必然引起横向收缩。

设轴向应变为 ，横向应变为;.。

试验表明, ■ '■表示，i 2；r在弹性范围内，两者之比为一常数。

该常数称为横向变形系数或泊松比，用 轴向应变；和横向应变 「的测试方法如下图所示。

在板试件中央前后的两面沿着试件 轴线方向粘贴应变片R i 和R i ，沿着试件横向粘贴应变片 R 2和R 2。

为了消除试件初曲率和加载可能存在偏心引起的弯曲影响， 采用全桥接线法。

分别是测量轴向应变 ；和横向应变「的测量电桥。

根据应变电测法原理基础，试件的轴向应变和横向应变是每台应变仪应变 值读数的一半，即:1 2；r 实验时，为了验证胡克定律，采用等量逐级加载法，分别测量在相同荷载增量 F 作用下的轴向应变增量厶；和横向应变增量厶若各级应变增量相同，就验证胡克定律。

五、实验步骤1. 测量试件。

在试件的工作段上测量横截面尺寸，并计算试件的初始横截面面积 代2. 拟定实验方案。

00EA A P==εσε弹性模量E 和泊松比µ的测定拉伸试验中得到的屈服极限бb 和强度极限бS ，反映了材料对力的作用的承受能力，而延伸率δ 或截面收缩率ψ，反映了材料缩性变行的能力，为了表示材料在弹性范围内抵抗变行的难易程度，在实际工程结构中，材料弹性模量E 的意义通常是以零件的刚度体现出来的，这是因为一旦零件按应力设计定型，在弹性变形范围内的服役过程中，是以其所受负荷而产生的变性量来判断其刚度的。

一般按引起单为应变的负荷为该零件的刚度，例如，在拉压构件中其刚度为：式中 A 0为零件的横截面积。

由上式可见，要想提高零件的刚度E A 0,亦即要减少零件的弹性变形，可选用高弹性模量的材料和适当加大承载的横截面积，刚度的重要性在于它决定了零件服役时稳定性，对细长杆件和薄壁构件尤为重要。

因此，构件的理论分析和设计计算来说，弹性模量E 是经常要用到的一个重要力学性能指标。

在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。

纵向应力与纵向应变的比例常数就是材料的弹性模量E，也叫杨氏模量。

横向应变与纵向应变之比值称为泊松比µ，也叫横向变性系数，它是反映材料横向变形的弹性常数。

因此金属才料拉伸时弹性模量E 地测定是材料力学最主要最基本的一个实验，下面用电测法测定低碳钢弹性模量E 和泊松比µ。

(一） 试验目的1．用电测方法测定低碳钢的弹性模量E 及泊松比µ；2．验证虎克定律；3．掌握电测方法的组桥原理与应用。

(二） 试验原理1．测定材料弹性模量E 一般采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其荷载与变形关系为：0EA PL L ∆=∆ （1）若已知载荷ΔP 及试件尺寸，只要测得试件伸长ΔL 即可得出弹性模量E。

（2） 由于本试验采用电测法测量，其反映变形测试的数据为应变增量，即（3） 所以（2）成为:（4） 式中： ΔP——载荷增量，kN；A 0-----试件的横截面面积，cm 为了验证力与变形的线性关心，采用增量法逐级加载，分别测量在相同载荷增量 ΔP 0)(A L PL E ∆∆∆=0)(L L ∆∆=∆εε∆⋅∆=10A P E作用下试件所产生的应变增量Δε。

00EA A P==εσε拉伸试验中得到的屈服极限бb 和强度极限бS ，反映了材料对力的作用的承受能力，而延伸率δ 或截面收缩率ψ，反映了材料缩性变行的能力，为了表示材料在弹性范围内抵抗变形的难易程度，在实际工程结构中，材料弹性模量E 的意义通常是以零件的刚度体现出来的，这是因为一旦零件按应力设计定型，在弹性变形范围内的服役过程中，是以其所受负荷而产生的变性量来判断其刚度的。

一般按引起单为应变的负荷为该零件的刚度，例如，在拉压构件中其刚度为：式中 A 0为零件的横截面积。

由上式可见，要想提高零件的刚度E A 0,亦即要减少零件的弹性变形，可选用高弹性模量的材料和适当加大承载的横截面积，刚度的重要性在于它决定了零件服役时稳定性，对细长杆件和薄壁构件尤为重要。

因此，构件的理论分析和设计计算来说，弹性模量E 是经常要用到的一个重要力学性能指标。

在弹性范围内大多数材料服从虎克定律，即变形与受力成正比。

纵向应力与纵向应变的比例常数就是材料的弹性模量E ，也叫杨氏模量。

横向应变与纵向应变之比值称为泊松比µ，也叫横向变性系数，它是反映材料横向变形的弹性常数。

因此金属材料拉伸时弹性模量E 的测定是材料力学最主要最基本的一个实验，下面用电测法测定低碳钢弹性模量E 和泊松比µ。

当拉（压）杆内的应力不超过材料的比例极限时，横向线应变ε\'和纵向线应变ε的绝对值之比为一常数，此比值称为横向变形系数或泊松比，常用v 表示。

弹性模量E 和横向变形系数v 都是材料的弹性常数。

与拉（压）杆的变形有关。

低碳钢（这指Q235）、铝合金、砼的v 分别为0.24~0.28、0.33、0.16~0.18泊松效应就是传输介质半径改变所产生的相位延迟——这个在光纤中引起的变化，正式是因为泊松效应引起的：因为光子是一种微粒，似乎被称作光弹，它在光纤的传输，是伴有纵向力的，根据泊松效应，光纤会在横向上（直径）发生变化，从而导致相位延迟。

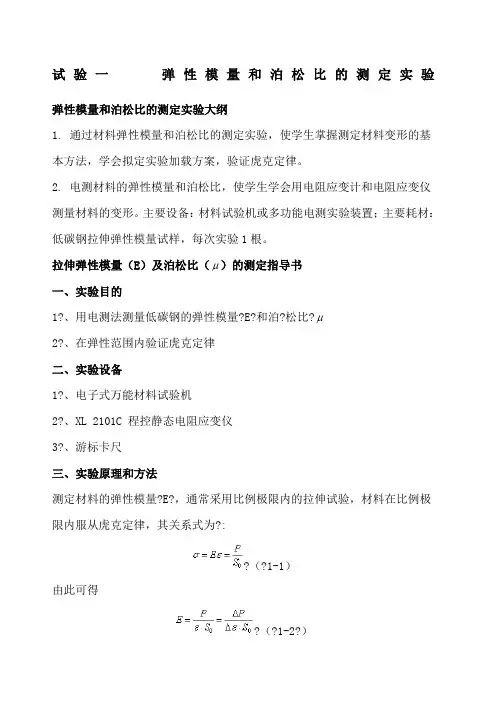

试验一弹性模量和泊松比的测定实验弹性模量和泊松比的测定实验大纲1. 通过材料弹性模量和泊松比的测定实验，使学生掌握测定材料变形的基本方法，学会拟定实验加载方案，验证虎克定律。

2. 电测材料的弹性模量和泊松比，使学生学会用电阻应变计和电阻应变仪测量材料的变形。

主要设备：材料试验机或多功能电测实验装置；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。

拉伸弹性模量（E）及泊松比（μ）的测定指导书一、实验目的1?、用电测法测量低碳钢的弹性模量?E?和泊?松比?μ2?、在弹性范围内验证虎克定律二、实验设备1?、电子式万能材料试验机2?、XL 2101C 程控静态电阻应变仪3?、游标卡尺三、实验原理和方法测定材料的弹性模量?E?，通常采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其关系式为?:?（?1-1）由此可得?（?1-2?）式中：?E?：弹性模量 P?：载荷 S 0?：试样的截面积 ε：?应变Δ?P?和Δε分别为载荷和应变?的增量。

由公式（?1-2）即可算出弹性模量?E?。

实验方法如图?1-1所示，采用矩形截面的拉伸试件，在试件上沿轴向和垂直于轴向的两面?各贴两片?电阻应变计，可以用半桥或全桥方式进行实验。

1、半桥接法：把试件两面?各粘贴的沿轴向（或垂直于轴向）的两片电阻应变计（简称工作片）的两?端分别接在应变仪的?A 、B?接线端上，温度补偿片接到应变仪的?B 、C?接线端上，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变轴r ε值（或横向应变值横r ε）。

再将实际测得的值代入（1-2）式中，即可求得弹性模量?E?之值。

2、全桥接法：把两片轴向（或两片垂直于轴向）的工作片和两片温度补偿片按图1-1中（a)(?或（b))?的接法接入应变仪的?A?、?B?、?C?、?D?接线柱中，然后给试件缓慢加载，通过电?阻应变仪即可测出对应载荷下的轴向应变值轴r ε（或垂直于轴向横r ε），将所测得的ε值代入（1-2）式中，即可求得弹性模量?E?之值。

材料弹性模量 E 和泊松比 的测定一,实验目的 1,测定常用金属材料的弹性模量 E 和泊松比 . 2,验证胡克(Hooke)定律. 二,实验仪器设备和工具 1,组合实验台中拉伸装置 2,XL2118 系列力&应变综合参数测试仪 3,游标卡尺,钢板尺 三,实验原理和方法 试件采用矩形截面试件, 电阻应变片布片方式如图 3-4. 在试件中央截面上, 沿前后两面的轴线方向分别对称的贴一对轴向应变片 R1,R1ˊ和一对横向应变 片 R2,R2ˊ,以测量轴向应变ε和横向应变εˊ.PPR1 R2 bR1ˊ R2ˊR1 R2 hRR补偿块 P P图 3-4 拉伸试件及布片图 1,弹性模量 E 的测定 由于实验装置和安装初始状态的不稳定性, 拉伸曲线的初始阶段往往是非线 性的.为了 尽可能减小测量误差,实验宜从一初载荷P0(P0≠0)开始,采用增量法,分级加 载,分别测量在各相同载荷增量△P作用下,产生的应变增量△ε,并求出△ε 的平均值.设试件初始横截面面积为A0,又因ε=△l/l,则有E=εAP0上式即为增量法测 E 的计算公式.△ — 轴向应变增量的平均值 ε 式中 A0 — 试件截面面积 用上述板试件测 E 时, 合理地选择组桥方式可有效地提高测试灵敏度和实验 效率.下面讨论几种常见的组桥方式.单臂测量(图 3-5a) R1 工作片 A 补偿片 R3 机内电阻 D E (a) B R1′ R1 A R3 D E (b) B R1 R Uab A R D E (d) R1′ C A R2′ D E R1′ C R1 B R2 Uab R4 R R Uab C A R3 D E (c) R4 C R1 R1′ B R2 R2′ Uab R4 C R Uab(e) 图 3-5 几种不同的组桥方式 实验时,在一定载荷条件下,分别对前,后两枚轴向应变片进行单片测量, 并取其平均值ε=(ε1+ε1′)/2.显然(εn+ε0)代表载荷(Pn+P0)作用 下试件的实际应变量.而且ε消除了偏心弯曲引起的测量误差. (2)轴向应变片串连后的单臂测量(图 3-5b) 为消除偏心弯曲引起的影响,可将前后两轴向应变片串联后接在同一桥臂 (AB)上,而邻臂(BC)接相同阻值的补偿片.受拉时两枚轴向应变片的电阻变 化分别为△R1 + △RM △R1′-△RM △RM为偏心弯曲引起的电阻变化, 拉, 压两侧大小相等方向相反. 根据桥路原理, AB桥臂有 △R/R = (△R1 + △RM + △R1′-△RM)/( R1 + R1′) =△R1/△R1 因此轴向应变片串联后,偏心弯曲的影响自动消除,而应变仪的读数就等于试件 的应变即 εp =εd,很显然这种测量方法没有提高测量灵敏度. (3)串联后的半桥测量(图 3-5c) 将两轴向应变片串联后接 AB 桥臂;两横向应变片串联后接 BC 桥臂,偏心弯 曲的影响可自动消除,而温度影响也可自动补偿.根据桥路原理 εd=ε1-ε2-ε3+ε4 其中ε1=εp;ε2=-μεp, εp代表轴向应变,μ为材料的泊松比.由于 ε3,ε4 为零,故电阻应变仪的读数应为 εd=εp(1+μ) 有 εp=εd/(1+μ) 如果材料的泊松比已知,这种组桥方式使测量灵敏度提高(1+μ)倍. (4)相对桥臂测量(图 3-5d) 将两轴向应变片分别接在电桥的相对两臂(AB,CD) ,两温度补偿片接在相 对桥臂(BC,DA) ,偏心弯曲的影响可自动消除.根据桥路原理 εd=2εp 测量灵敏度提高 2 倍. (5)全桥测量 按图 3-5(e)的方式组桥进行全桥测量,不仅消除偏心和温度的影响,而 且测量灵敏度比单臂测量时提高 2(1+μ)倍,即; εd=2εp(1+μ) 2,泊松比μ的测定 利用试件上的横向应变片和纵向应变片合理组桥,为了尽可能减小测量误 差,实验宜从一初载荷P0(P0≠0)开始,采用增量法,分级加载,分别测量在各 相同载荷增量△P作用下,横向应变增量△εˊ和纵向应变增量△ε.求出平均 值,按定义 △R=△ˊ εμ=△ ε便可求得泊松比μ. 四,实验步骤 1,设计好本实验所需的各类数据表格. 2,测量试件尺寸.在试件标距范围内,测量试件三个横截面尺寸,取 三处横截面面积的平均值作为试件的横截面面积A0.见附表 1 , 3,拟订加载方案.先选取适当的初载荷P0(一般取P0 =10% Pmax左右) ,分 4～6 级加载. 估算Pmax(该实验载荷范围Pmax≤5000N) 4,根据加载方案,调整好实验加载装置. 5,按实验要求接好线(为提高测试精度建议采用图 3-5d 所示相对桥臂测量方法) ,调整好仪器,检查整个测试系统是否处于正常工作状态. 6,加载.均匀缓慢加载至初载荷P0,记下各点应变的初始读数;然后 分级等增量加载,每增加一级载荷,依次记录各点电阻应变片的应变值, 直到最 终载荷.实验至少重复两次.见附表 2,半桥单臂测量数据表格,其他组桥方式 实验表格可根据实际情况自行设计. 5,作完实验后,卸掉载荷,关闭电源,整理好所用仪器设备,清理实 验现场,将所用仪器设备复原,实验资料交指导教师检查签字. 附表 1 (试件相关数据)试件 截面Ⅰ 截面Ⅱ 截面Ⅲ 平均 弹性模量 E = 210 GPa 泊松比 μ= 0.26 厚度 h(mm) 宽度 b(mm) 横截面面积A0=bh(mm )2附表 2 (实验数据)载 荷 (N) 轴 向 应 变 读 数 με P △P ε1 △ε1 △ε1平均值 ε1ˊ △ε1ˊ △ε1ˊ平均 值 △ε1平均值△ε1平均值ˊ平均 值 横 向 应 变 读 数 με ε2 △ε2 △ε2平均值 ε2ˊ △ε2ˊ △ε2ˊ平均 值 △ε2平均值△ε2平均值ˊ平均 值 1000 1000 2000 1000 3000 1000 4000 5000 1000五,实验结果处理 1,弹性模量计算 E =△P△ ε=A02,泊松比计算△ˊ εμ=△ ε=。

弹性模量、泊松比测试测样品的弹性模量通常分动态法和静态法，静态法是在试样上施加一个恒定的拉伸（或压缩）应力，测定其弹性变形量；动态法包括共振和超声波测试。

静态法属于对试样具有破坏性质的一种方法，不具有重复测试的机会。

动态法属于不破坏试样结构和性能的一种无损检测方法，试样可重复测试，因此对于力学性能波动较大的脆性材料，反复多次的无损力学检测显得重要而有意义。

超声波法测弹性模量1.原理：在各向同性的固体材料中，根据应力和应变满足的胡克定律，可以求得超声波传播的特征方程:∇2∅=1c2ð2∅ð2t2其中，∅为势函数，c为超声波传播速度。

当介质中质点振动方向与超声波的传播方向一致时，成为纵波；当质点振动方向与超声波的传播方向垂直时，称为横波，在固体介质内部，超声波可以按纵波和横波两种波形传播，无论是材料中的纵波还是横波，其速度可表示为：c=d t其中，d为声波传播距离，t为声波传播时间。

对于同一种材料，其纵波波速和横波波速的大小一般不一样，但是它们都由弹性介质的密度，杨氏模量，泊松比等弹性参数决定，即影响这些物理常数的因素都对声速有影响，因此，利用超声波方法可以测量材料有关的弹性常数。

固体在外力作用下，其长度的方向产生变形，变形时应力与应变之比定义为杨氏模量，用E表示。

固体在应力作用下，沿纵向有一正应变，沿横向有一负应变，横向纵向应变之比定义为泊松比，用u表示。

在各向同性固体介质中，各种波形的超声波声速为：纵波声速：C L=√E(1−μ)ρ(1+μ)(1−2μ)横波声速：C S=√E2ρ(1+μ)相应的通过测量介质的纵波声速和横波声速，利用以上公式可以计算介质的弹性常数，计算公式如下：弹性模量：E=(3T 2−4)ρCS2 T2−1泊松比：μ=T 2−22(T2−1)其中，T=C LC S, ρ为密度2.测试方法：使用25DL PLUS型超声波弹性模量测试仪分别测试材料的纵波声速和横波声速，代入上述公式，计算得到弹性模量和泊松比数值。

材料弹性模量及泊松比的测定实验报告材料弹性模量及泊松比的测定实验报告引言：弹性模量和泊松比是材料力学性质的重要参数，对于材料的设计和工程应用具有重要意义。

本实验旨在通过测定材料的弹性模量和泊松比，了解材料的力学性能，为工程应用提供参考。

实验原理：弹性模量是材料在受力时对应变的抵抗能力，是表征材料刚度的指标。

泊松比则是材料在受力时横向收缩与纵向伸长之间的比值，是表征材料变形性能的参数。

实验步骤：1. 实验材料准备：选取一种材料样本，如金属棒或弹簧。

2. 弹性模量测定：将材料样本固定在实验台上，用一定的力对其施加拉伸或压缩力，测量应变和应力的关系，通过斜率计算弹性模量。

3. 泊松比测定：将材料样本固定在实验台上，施加纵向力，测量纵向应变，再施加横向力，测量横向应变，通过应变比值计算泊松比。

实验结果：根据实验数据计算得出材料的弹性模量和泊松比。

实验结果显示，材料的弹性模量为X GPa，泊松比为X。

讨论与分析：根据实验结果，我们可以对材料的力学性能进行分析和讨论。

弹性模量越大，材料的刚度越高，对外力的抵抗能力越强。

而泊松比则反映了材料在受力时的变形性能，泊松比越小，材料的变形能力越差，对外力的响应越迟缓。

实验误差及改进：在实验过程中，可能会存在一定的误差。

例如，由于材料的制备和实验条件的限制，实际测量值与理论值之间可能存在一定的偏差。

为了减小误差，可以增加样本数量，进行多次测量取平均值，或者改进实验装置，提高测量精度。

实验应用：弹性模量和泊松比是材料工程中常用的参数，对于材料的设计和工程应用具有重要意义。

例如，在建筑工程中，需要选取合适的材料来承受外力，弹性模量和泊松比的测定可以帮助工程师选择合适的材料。

此外，在材料科学研究中，弹性模量和泊松比的测定也是评价材料性能的重要手段。

结论：通过本实验的测定，我们成功地得到了材料的弹性模量和泊松比。

这些参数对于材料的力学性能研究和工程应用具有重要意义。

实验结果与理论值存在一定的偏差，但通过改进实验方法和提高测量精度，可以进一步提高实验结果的准确性。

实验三弹性模量E及泊松比μ的测定一、目的在比例极限内，验证虎克定律，并测定材料的弹性模量E和泊松比μ。

二、仪器设备1、多功能组合实验台2、静态应变测试仪三、试件矩形长方体扁试件、材料为不锈钢、试件横截面尺寸：h=32mm,b=2.7mm四、预习要求1、预习本节实验内容和材料力学的相关内容。

2、阅读附录电测法的基本原理和电阻应变仪。

五、试验原理与方法本实验在多功能组合实验台上进行。

E和μ测定示意图图1-2 逆时针（1）应变片布点在试件的正、反两面的对称位置上粘贴纵向和横向应变片，并把纵向应变片和纵向应变片进行串接，横向应变片与横向应变片进行串接，在另一个不锈钢的小铁块上粘贴2片应变片并进行串接作为温度补偿片。

实验时，纵向应变片，横向应变片和温度补偿片在静态应变仪上组成半桥测量。

（2）试验原理试样下端用插销固定在基座平台上，上端通过插销和力的传感器相连接，旋转加载手轮施加拉力。

试件受力时，便在纵横向产生伸长和缩短，用电阻应变仪测取纵向应变ε纵和横向应变ε横。

试件横截面面积为A ，便可以计算出材料的弹性模量E 和泊松比μ。

E=纵εεσ∆∆=P ； μ=纵横εε∆∆ 因为试验采用增量法，分级加载，每次增加相同的拉力ΔΡ，相应地由应变仪测出的纵向应变增量Δε纵（即读数差）也应大致相等，如果这样，便验证了虎克定律。

六、实验步骤1、打开测力仪电源，如果此时数字显示不为“0”，按“ZERO ”将其调整为“0”。

2、打开应变仪电源，预热30分钟，并对应变仪进行灵敏系数K 值设定和应变片桥路电阻值选择。

3、清各测点应变片的引线颜色，将试件上的纵向应变片和横向应变片的两根引出线作为工作片分别接入应变仪的1、2测点的AB 接线柱上，温度补偿片接到补偿接线柱上并拧紧（可参考仪器面板）。

4、调零：仪器开机后自动调零，也可按数字键和“确定”键选择1、2点，按“平衡”按钮对各测点进行调零。

重复检查，直至全部测点的初应变在未加荷载之前均显示为“±0000”或“±0001”也行。

试验一弹性模量和泊松比的测定实验弹性模量和泊松比的测定实验大纲1. 通过材料弹性模量和泊松比的测定实验，使学生掌握测定材料变形的基本方法，学会拟定实验加载方案，验证虎克定律。

2. 电测材料的弹性模量和泊松比，使学生学会用电阻应变计和电阻应变仪测量材料的变形。

主要设备：材料试验机或多功能电测实验装置；主要耗材：低碳钢拉伸弹性模量试样，每次实验1根。

拉伸弹性模量（E）及泊松比（μ）的测定指导书一、实验目的1 、用电测法测量低碳钢的弹性模量 E 和泊松比μ2 、在弹性范围内验证虎克定律二、实验设备1 、电子式万能材料试验机2 、XL 2101C 程控静态电阻应变仪3 、游标卡尺三、实验原理和方法测定材料的弹性模量 E ，通常采用比例极限内的拉伸试验，材料在比例极限内服从虎克定律，其关系式为 :（ 1-1）由此可得（ 1-2 ）式中： E ：弹性模量 P ：载荷S 0 ：试样的截面积 ε： 应变Δ P 和Δε分别为载荷和应变 的增量。

由公式（ 1-2）即可算出弹性模量 E 。

实验方法如图 1-1所示，采用矩形截面的拉伸试件，在试件上沿轴向和垂直于轴向的两面 各贴两片 电阻应变计，可以用半桥或全桥方式进行实验。

1、半桥接法：把试件两面 各粘贴的沿轴向（或垂直于轴向）的两片电阻应变计（简称工作片）的两 端分别接在应变仪的 A 、B 接线端上，温度补偿片接到应变仪的 B 、C 接线端上，然后给试件缓慢加载，通过电阻应变仪即可测出对应载荷下的轴向应变轴r ε值（或横向应变值横r ε）。

再将实际测得的值代入（1-2）式中，即可求得弹性模量 E 之值。

2、全桥接法：把两片轴向（或两片垂直于轴向）的工作片和两片温度补偿片按图1-1中（a)( 或（b)) 的接法接入应变仪的 A 、 B 、 C 、 D 接线柱中，然后给试件缓慢加载，通过电 阻应变仪即可测出对应载荷下的轴向应变值轴r ε（或垂直于轴向横r ε），将所测得的ε值代入（1-2）式中，即可求得弹性模量 E 之值。

实验三电测法测定材料的弹性模量和泊松比弹性模量E 和泊松比μ是各种材料的基本力学参数，测试工作十分重要，测试方法也很多，如杠杆引伸仪法、电测法、自动检测法，本次实验用的是电测法。

一、 实验目的在比例极限内，验证胡克定律，用应变电测法测定材料的弹性模量E 和泊松比μ。

二、 实验仪器设备和试样1. 材料力学多功能实验台2. 静态电阻应变仪3. 游标卡尺4. 矩形长方体扁试件三、 预习要求1. 预习本节实验内容和材料力学书上的相关内容。

2. 阅读并熟悉电测法基本原理和电阻应变仪的使用操作。

四、实验原理和方法材料在比例极限范围内，正应力σ和线应ε变呈线性关系，即：εσE =比例系数E 称为材料的弹性模量，可由式3－1计算，即：εσ=E （3－1） 设试件的初始横截面面积为o A ，在轴向拉力F 作用下，横截面上的正应力为： o A F =σ 把上式代入式（3－1）中可得：εo A F E = （3－2） 只要测得试件所受的荷载F 和与之对应的应变ε，就可由式（3－2）算出弹性模量E 。

受拉试件轴向伸长，必然引起横向收缩。

设轴向应变为ε，横向应变为ε'。

试验表明，在弹性范围内，两者之比为一常数。

该常数称为横向变形系数或泊松比，用μ表示，即：εεμ'= 轴向应变ε和横向应变ε'的测试方法如下图所示。

在板试件中央前后的两面沿着试件轴线方向粘贴应变片1R 和'1R ，沿着试件横向粘贴应变片2R 和'2R 。

为了消除试件初曲率和加载可能存在偏心引起的弯曲影响，采用全桥接线法。

分别是测量轴向应变ε和横向应变ε'的测量电桥。

根据应变电测法原理基础，试件的轴向应变和横向应变是每台应变仪应变值读数的一半，即：r εε21= '='r εε21 实验时，为了验证胡克定律，采用等量逐级加载法，分别测量在相同荷载增量F ∆作用下的轴向应变增量ε∆和横向应变增量ε'∆。
