变频器同步控制解决方案

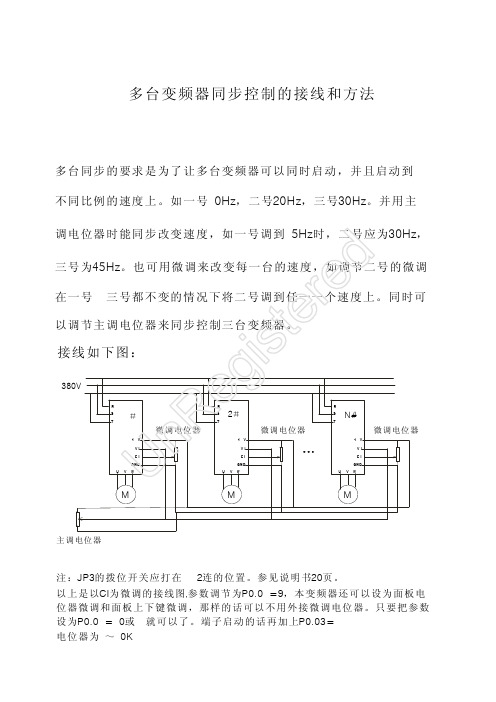

多台变频器同步控制的接线和方法
接线如下图：
注：的拨位开关应打在、连的位置。

参见说明书页。

以上是以为微调的接线图参数调节为，本变频器还可以设为面板电位器微调和面板上下键微调，那样的话可以不用外接微调电位器。

只要把参数设为或就可以了。

端子启动的话再加上电位器为～JP31220CI ,P0.01=9P0.01=1011P0.03=1110K
主调电位器
多台同步的要求是为了让多台变频器可以同时启动，并且启动到不同比例的速度上。

如一号，二号，三号。

并用主调电位器时能同步改变速度，如一号调到时，二号应为，三号为。

也可用微调来改变每一台的速度，如调节二号的微调在一号、三号都不变的情况下将二号调到任一一个速度上。

同时可以调节主调电位器来同步控制三台变频器。

10Hz 20Hz 30Hz 15Hz 30Hz 45Hz i s
t e
r e
d。

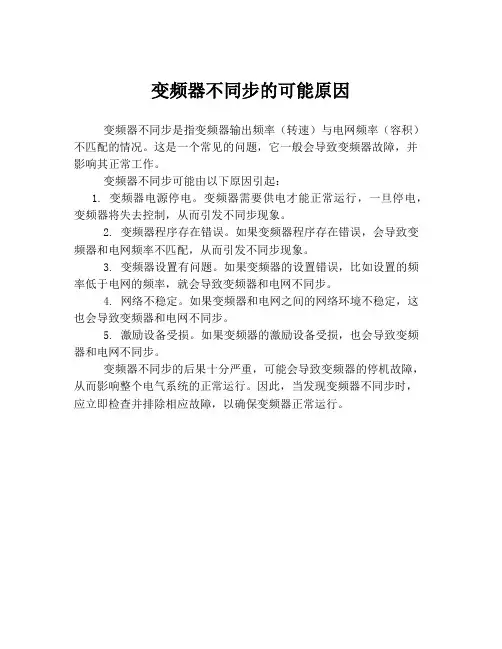

变频器不同步的可能原因
变频器不同步是指变频器输出频率（转速）与电网频率（容积）不匹配的情况。

这是一个常见的问题，它一般会导致变频器故障，并影响其正常工作。

变频器不同步可能由以下原因引起：
1. 变频器电源停电。

变频器需要供电才能正常运行，一旦停电，变频器将失去控制，从而引发不同步现象。

2. 变频器程序存在错误。

如果变频器程序存在错误，会导致变频器和电网频率不匹配，从而引发不同步现象。

3. 变频器设置有问题。

如果变频器的设置错误，比如设置的频率低于电网的频率，就会导致变频器和电网不同步。

4. 网络不稳定。

如果变频器和电网之间的网络环境不稳定，这也会导致变频器和电网不同步。

5. 激励设备受损。

如果变频器的激励设备受损，也会导致变频器和电网不同步。

变频器不同步的后果十分严重，可能会导致变频器的停机故障，从而影响整个电气系统的正常运行。

因此，当发现变频器不同步时，应立即检查并排除相应故障，以确保变频器正常运行。

利用PLC和变频器实现多电机速度同步控制在传统的传动系统中，要保证多个执行元件间速度的一定关系，其中包括保证其间的速度同步或具有一定的速比，常采用机械传动刚性联接装置来实现。

但有时若多个执行元件间的机械传动装置较大，执行元件间的距离较远时，就只得考虑采用独立控制的非刚性联接传动方法。

下面以两个例子分别介绍利用PLC和变频器实现两个电机间速度同步和保持速度间一定速比的控制方法。

1、利用PLC和变频器实现速度同步控制薄膜吹塑及印刷机组的主要功能是，利用挤出吹塑的方法进行塑料薄膜的加工，然后经过凹版印刷机实现对薄膜的印刷，印刷工艺根据要求不同可以采用单面单色、单面多色、双面单色或双面多色等方法。

在整个机组中，有多个电机的速度需要进行控制，如挤出主驱动电机、薄膜拉伸牵引电机、印刷电机以及成品卷绕电机等。

电机间的速度有一定的关系，如：挤出主电机的速度由生产量要求确定，但该速度确定之后，根据薄膜厚度，相应的牵引速度也就确定，因此挤出速度和牵引速度之间有一确定的关系；同时，多组印刷胶辘必须保证同步，印刷电机和牵引电机速度也必须保持同步，否则，将影响薄膜的质量、印刷效果以及生产的连续性；卷绕电机的速度受印刷速度的限制，作相应变化，以保证经过印刷的薄膜能以恒定的张力进行卷绕。

在上述机组的传动系统中，多组印刷胶辘的同步驱动可利用刚性的机械轴联接，整个印刷胶辘的驱动由一台电机驱动，这样就保证了它们之间的同步。

印刷电机的速度必须保证与牵引电机的速度同步，否则，在此两道工艺之间薄膜会出现过紧或过松的现象，影响印刷质量和生产的连续性。

但是印刷生置与牵引装置相距甚远，无法采用机械刚性联接的方法。

为实现牵引与印刷间的同步控制，牵引电机和印刷电机各采用变频器进行调速，再用PLC对两台变频器直接控制。

牵引电机和印刷电机采用变频调速，其控制框图如图1所示。

在这个闭环控制中，以牵引辘的速度为目标，由印刷电机变频器调节印刷辘速度来跟踪牵引辘的速度。

ACS880变频器主从同步控制设置步骤首先硬件部分，一般采用屏蔽双绞线将两台变频器的控制端子进行连接，在手册中也可以看到接法。

XD2D的端子A,B,BGND对应接起来即可。

Shield可以不接。

DP电缆就可以。

接好后先进行基本参数的设置。

具体见《ACS880基本控制程序固件手册》的P105-106的参数总览，主要设置的地方为99参数，电机数据，按照电机铭牌设置即可。

然后就是12和13参数，主要设置AI和AO通道的定义，比如我们常用的AI2为电机频率给定等。

设置好这些后需要对电机进行自动辨识，系统也会提示进行此步骤，辨识期间电机可能会运转。

辨识成功后，电机的一些参数会自动生成，主要是98里的电机参数。

此时需要将主机的参数拷贝到从机中，可以通过操作面板来完成，也可以利用电脑的软件来完成。

操作面板上对参数进行备份。

备份的意思就是将变频器的参数存储到控制面板中。

然后将此操作面板拔下来插到另一台变频器上，对备份的参数进行恢复。

即下图中的还原所有参数。

这样再将从机的控制面板插到变频器上后，会自动读取变频器内的参数。

这样就实现了两台电机的参数一模一样。

注意进行电机辨识的时候将电机打到LOC模式，最好将设备脱开，单独转电机。

查看电机的方向是否正确，如果有问题，在变频器的设置中进行反向即可。

即使主从模式下，如果将另一台电机切换到LOC，它只受面板给定控制，主机的控制也不会生效。

即无论什么情况，只要打到LOC，就可以直接启动变频器。

另一台从机也要试一下电机的方向是否正确后再进行主从设置，即60参数。

其设置如下表所示。

ACS880主从控制参数设置(参考ACS880基本控制程序固件手册P35)。

变频器永磁同步电机控制介绍变频器是一种能够控制电机运行速度和实现精确控制的设备。

永磁同步电机则是一种采用永磁体作为励磁源的同步电机。

本文将介绍变频器在永磁同步电机控制方面的应用。

一、变频器的原理和作用变频器的原理是通过改变电机供电频率来控制其转速。

传统的交流电机一般由交流电源供电，而交流电源的频率是固定的。

变频器通过改变电源的频率，可以实现对电机转速的调节。

在变频器中，主要有三个部分：整流器、逆变器和控制器。

整流器将交流电源转换为直流电，逆变器将直流电转换为可调频率的交流电，控制器负责对逆变器进行速度和转向的控制。

在永磁同步电机控制中，变频器的作用是将电机与逆变器连接，通过控制逆变器的输出频率，驱动电机旋转。

由于永磁同步电机具有较高的转矩密度和效率，因此在需要实现高效率和高精度控制的应用中广泛使用。

二、变频器在永磁同步电机控制中的应用1. 转速控制变频器通过改变输出频率，可以实现对永磁同步电机的转速控制。

通过调节变频器的输出频率和转矩，可以使电机以不同的转速运行，满足不同工况下的需求。

例如，在工业生产中，经常需要根据生产需要调整电机转速，变频器可以通过简单的设置实现这一功能。

2. 转矩控制除了转速控制外，变频器还可以实现对永磁同步电机的转矩控制。

通过调整变频器输出的电压和频率，可以控制电机的转矩大小。

在一些需要精确转矩控制的场合，如机械加工和物料输送系统等，变频器的转矩控制功能非常重要。

3. 节能控制使用变频器驱动永磁同步电机，可以实现能耗的有效控制。

传统的电机通过改变输入电压或闭环调速来实现控制，效率较低。

而变频器可以根据实际需求调节输出频率，以最佳的效率工作，从而节约能源。

4. 反馈控制变频器通过实时监测电机的转速和电流等信息，可以反馈给控制器进行精确的控制。

这种反馈控制可以实现对电机运行状态的监测和调整。

通过变频器的反馈控制，可以提高电机的运行精度和稳定性。

三、变频器在永磁同步电机控制中的优势1. 高效率：由于永磁同步电机的特性，结合变频器的控制，可以实现高效率的转速和转矩控制，提高能源利用效率。

两台电机如何通过变频器实现同步控制呢在工业控制系统中，变频器是一种常见的设备，用于控制电动机的转速和运行状态。

通过变频器，可以实现对电机的精确控制，包括速度、转矩、加速度等。

而在一些应用中，需要实现多台电机的同步控制，即多台电机的转速和运动状态保持一致。

本文将介绍如何通过变频器实现两台电机的同步控制。

首先，要实现电机的同步控制，需要确保两台电机的转速保持一致。

为此，可以将一台电机作为主电机，另一台电机作为从电机。

主电机通过变频器控制其转速，而从电机通过接收主电机的转速信号来实现同步运动。

具体实施时，可以按照以下步骤进行：1.首先，需要确保主电机的位置和转速精确可控。

可以通过编码器或位置传感器来获取主电机的位置和转速信息，并将其传递给变频器。

变频器根据这些信息来调整主电机的转速。

2.从电机需要与主电机保持同步，因此需要获取主电机的位置和转速信息。

可以通过编码器或位置传感器获取从电机的位置和转速信息，并将其传递给从变频器。

4.从变频器接收到主电机的转速信号后，根据这一信号调整从电机的转速。

从变频器将通过调整从电机的电压和频率来控制其转速，以保持与主电机的同步。

需要注意的是，在实际操作中，还需要考虑到一些因素，以确保同步控制能够稳定有效。

例如，变频器之间通信的稳定性和可靠性，编码器或位置传感器的精度和信号的及时性等。

此外，还要根据具体的应用需求和环境条件，调整控制系统的参数和算法，以实现更精确的同步控制。

通过变频器实现两台电机的同步控制，可以应用在许多工业场景中。

例如，自动化生产线中的输送带、同步驱动机械臂等。

通过有效地实现同步控制，不仅可以提高生产线的工作效率和精度，还可以减少因电机运动不同步而引起的故障和损耗。

总结起来，通过变频器实现两台电机的同步控制需要确保主电机的位置和转速精确可控，从电机通过接收主电机的转速信号来实现同步运动。

同时，还需要考虑通信稳定性、传感器精度和环境因素等因素，以优化同步控制系统的性能。

汇川变频器在皮带机同步控制上的应用一。

系统配置皮带同步采用汇川变频器控制，有四种方法实现:1. 采用MD320+MD320（功率根据机器配置)系列变频器分别控制主从电动机，通过电气比例控制+下垂控制实现同步2。

采用两台MD320(功率根据机器配置）的控制方案，利用MD320内置PID控制同步；3。

采用MD320+MD320+PG卡（功率根据机器配置）的控制方案控制同步, MD320控制主电机工作在速度模式,MD320+PG卡控制从电机工作在力矩控制模式。

4.采用MD380M+MD380M(功率根据机器配置) 系列变频器分别控制主从电动机，主机采用开环矢量速度模式,从机变频采用开环转矩跟随模式。

二。

系统概述在生产线的多传动系统中,往往采用多电机驱动同一负载，根据涂装工艺的要求，各部份之间要求达到线速度比例协调。

高精度，可靠地保证这个比例系数运行是保证产品质量,确保生产正常运行的重要条件.传统的开环同步控制已不能满足要求,要在任何时候保证这种速度比例关系,就要求这种比例协调应有微调功能，不应在运行过程中出现明显的滞后现象。

下面将三种方案分别加以说明:1. 主电机采用MD320从电机采用MD320且都为速度模式:开环控制时根据机械传动比算出满足同步是主从电机的速度关系,然后将主变频的模拟输出进行比例运算后给从变频器，再结合下垂控制功能,实现同步控制.这种控制方式优点：对变频器功能要求不高,控制简单，成本低；缺点：比例同步精度低，但机械传动精度要求高，而随着机械的磨损，同步精度就无法保证.参数配置：1.变频器工作在V/F控制模式（F1组参数需正确设置）。

2。

主机配置参数如下：F0-01=0：端子控制方式F0-02=3：频率源选择AI1F0—05=40:主机加速时间F0-06=40：主机减速时间F0—09=1：主机启动F0—11=9：故障复位F0—12=11：外部故障输入3.从机配置参数如下：F0—02=1端子控制方式F0-03=2 频率源选择F0—17=5 加速时间F0—18=5 减速时间F4—00=01启动F4—02=09:故障复位F4—01=11：外部故障输入F4-03=08:自由停车F4—16=速度比例AI1最大输入对应设定F4—17=0。

两台电机如何通过变频器实现同步控制呢在众多的现代工业中，电机是最为普遍、关键的机电设备之一，同时，电机同步控制也是电机的一项重要应用。

那么，如何通过变频器实现同步控制呢？本文将由此展开讨论。

变频器的基本介绍变频器，也称为交流调速器、交流变频器等，是一种电力电子设备，其主要作用是将交流电源（一般是380V/220V交流电源）变换为可调变频的交流电源，并将这个交流电源输入电机中从而达到调速的目的。

变频器应用于电机同步控制电机同步控制的基本原理在介绍变频器如何应用于电机同步控制之前，我们先来简单了解一下电机同步控制的基本原理。

电机的同步控制，是指两台电机通过某种控制方式，保持动态相等，即两台电机速度、位移之间始终以一定的相对关系进行运动。

在传统控制方式中，若要实现两台电机同步运动，往往需要使用机械传动或伺服控制等方式，其缺点在于基础设备、系统成本高、维护成本高等，因此，随着现代电力电子技术的不断发展，人们开始在电机同步控制等领域应用变频器。

变频器在电机同步控制中的应用电机同步控制，通过使用变频器进行频率调节，从而控制电机的运动，起到控制电机同步度的作用，能够达到快速调节、稳定控制等优势，在现代化电机控制中扮演着举足轻重的作用。

利用变频器控制电机同步控制，其实现方式是：在两台电机控制某一参数（如转速、电流、位置等）的过程中，其中一台电机是主动运动的电机，另一台电机是主观运动的电机，主动电机的控制箱中安装有位置传感器，将传感器输出的位置信号发给控制箱，然后通过控制箱将这个位置信号发给另一台电机，以此达到两台电机同时运动的目的。

这种控制方式不仅能够简化控制回路，缩小安装空间，而且能够大大降低功耗，提高效率。

电机同步控制的标准对于同步控制的要求，一般通过同步误差来描述。

同步误差就是在两台电机运动过程中，主观电机的位置与主动电机的位置处于的相位差异，这个误差通常用角度或时间来描述。

在电机同步控制中，同步误差越小，同步效率越高。

多台变频器同步控制的接线和方法
一、多变频器同步控制的接线
1、安装多台变频器时，变频器需要安装在表头上，安装面朝上，用螺丝将它们固定在表头上。

2、电源接线：将3相电源接线到相应的电源接口上，并将接线线安装在接地下。

3、输入接线：转速输入信号连接到变频器上的转速输入接口，可以是控制器或转速传感器等，用于连接两台变频器之间的同步接线。

4、模拟输入信号接线：模拟输入信号接线用于变频器之间的通讯，当需要更改速度时，只需将模拟信号连接到相应的模拟输入端口，即可实现变频器间的通讯。

5、快速同步接线：快速同步接线用于快速同步变频器之间的转速，通过快速同步接线，可以使多台变频器的转速同步，变频器之间可以快速达到同一转速，提高系统的可靠性。

6、模拟输出信号接线：模拟输出信号接线用于将模拟输出信号传输到前驱或其他控制设备，以调整变频器的转速，防止发生超速或欠速的现象。

二、多变频器同步控制的方法
1、串行同步控制：串行同步控制是有多台变频器组成的一个集合，它将变频器用串行的方式连接起来，所调速的变频器只有串行的第一台，这样可以更快地实现同步控制。
