变频器实现高精度位置同步控制

电气自动化控制中变频调速技术研究目录1. 内容简述 (3)1.1 研究背景 (3)1.2 研究意义 (4)1.3 国内外研究现状 (5)1.4 本文研究内容与结构 (6)2. 变频调速技术基础 (7)2.1 变频器的基本原理 (8)2.2 变频器的分类与技术特点 (9)2.3 变频调速系统的组成 (10)2.4 变频调速技术的发展趋势 (12)3. 电气自动化控制系统的需求分析 (13)3.1 控制系统的作用与要求 (14)3.2 不同行业对变频调速的需求 (15)3.3 控制系统设计原则 (16)4. 变频调速技术在电气自动化控制中的应用 (17)4.1 变频调速在电动机控制中的应用 (18)4.2 变频调速在泵和风机系统中的应用 (19)4.3 变频调速在列车控制中的应用 (20)4.4 变频调速在其他电气自动化领域的应用 (22)5. 变频调速技术的研究进展 (23)5.1 变频器控制算法的研究 (24)5.2 变频器动态性能分析 (26)5.3 变频器的可靠性与故障诊断 (27)5.4 节能技术在变频调速中的应用 (29)6. 变频调速技术的仿真与实验 (30)6.1 仿真模型的建立与验证 (32)6.2 实验平台的建设与调试 (33)6.3 仿真结果分析 (35)6.4 实验结果讨论 (36)7. 变频调速技术在电气自动化控制中的挑战与对策 (37)7.1 设计难点与挑战 (38)7.2 提高控制精度的对策 (39)7.3 实现高效稳定的对策 (40)7.4 解决方案与策略 (41)8. 结论与展望 (43)8.1 研究总结 (44)8.2 未来研究方向 (45)8.3 实际应用前景 (46)1. 内容简述随着电力系统的不断发展，电气自动化控制技术在工业生产中的应用越来越广泛。

变频调速技术作为电气自动化控制领域的重要组成部分，具有高效、节能、可靠等优点，已经成为现代工业生产的关键技术之一。

森兰SB70变频器常用参数1.输出频率：森兰SB70变频器的输出频率范围通常为0-400Hz，可以根据实际需要进行调节。

通过控制输出频率，可以实现电动机的转速调节。

2.输入电压：该变频器可以适应不同的输入电压，常见的输入电压范围为220V、380V、415V等。

根据实际的电网电压情况，选择相应的输入电压。

3.输出电压：森兰SB70变频器的输出电压通常与输入电压一致，即输出电压范围也为220V、380V、415V等。

输出电压的稳定性对电动机的运行非常重要。

4.额定功率：该变频器有不同的型号和规格，每种型号对应不同的额定功率。

常见的额定功率范围为0.5KW-500KW不等。

5.控制方式：森兰SB70变频器有多种控制方式可选择，包括键盘控制、外部信号控制、远程控制等。

不同的控制方式适用于不同的应用场景。

6.输出电流：该变频器的输出电流是根据加载电动机的实际情况来决定的。

根据负载的大小和类型，用户可以调节输出电流以满足需要。

7.调速范围：森兰SB70变频器的调速范围可以根据需要进行调整，通常是0-50Hz或0-100Hz。

调速范围的选择与具体的应用需求相关。

8.效率：该变频器的效率是指输入功率和输出功率之间的比值。

高效率的变频器能够降低能源消耗，提高系统整体效能。

9.过载能力：这是衡量变频器负载能力的重要参数。

合理的过载能力能够保护电机在瞬时负载增加时不因过载而损坏。

10.编码器接口：森兰SB70变频器通常配备有编码器接口，可以与编码器实现高精度的闭环反馈控制。

这对于一些要求精准控制的应用非常重要。

11.保护功能：该变频器具备过流、过压、欠压、过载、短路等多种保护功能，能够有效保护电动机和变频器本身的安全运行。

12. 通信接口：森兰SB70变频器支持多种通信接口，如Modbus、RS485等，可以方便地与其他设备进行连接，实现系统的整合控制。

总之，森兰SB70变频器具有众多常用参数，这些参数能够全面满足各种应用需求。

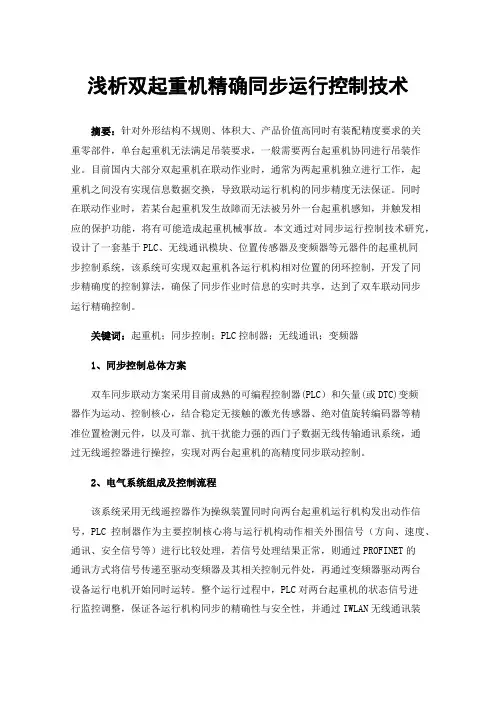

浅析双起重机精确同步运行控制技术摘要：针对外形结构不规则、体积大、产品价值高同时有装配精度要求的关重零部件，单台起重机无法满足吊装要求，一般需要两台起重机协同进行吊装作业。

目前国内大部分双起重机在联动作业时，通常为两起重机独立进行工作，起重机之间没有实现信息数据交换，导致联动运行机构的同步精度无法保证。

同时在联动作业时，若某台起重机发生故障而无法被另外一台起重机感知，并触发相应的保护功能，将有可能造成起重机械事故。

本文通过对同步运行控制技术研究，设计了一套基于PLC、无线通讯模块、位置传感器及变频器等元器件的起重机同步控制系统，该系统可实现双起重机各运行机构相对位置的闭环控制，开发了同步精确度的控制算法，确保了同步作业时信息的实时共享，达到了双车联动同步运行精确控制。

关键词：起重机；同步控制；PLC控制器；无线通讯；变频器1、同步控制总体方案双车同步联动方案采用目前成熟的可编程控制器(PLC）和矢量(或DTC)变频器作为运动、控制核心，结合稳定无接触的激光传感器、绝对值旋转编码器等精准位置检测元件，以及可靠、抗干扰能力强的西门子数据无线传输通讯系统，通过无线遥控器进行操控，实现对两台起重机的高精度同步联动控制。

2、电气系统组成及控制流程该系统采用无线遥控器作为操纵装置同时向两台起重机运行机构发出动作信号，PLC控制器作为主要控制核心将与运行机构动作相关外围信号（方向、速度、通讯、安全信号等）进行比较处理，若信号处理结果正常，则通过PROFINET的通讯方式将信号传递至驱动变频器及其相关控制元件处，再通过变频器驱动两台设备运行电机开始同时运转。

整个运行过程中，PLC对两台起重机的状态信号进行监控调整，保证各运行机构同步的精确性与安全性，并通过IWLAN无线通讯装置将信号做到全局共享，一旦某个条件不满足或异常，则会停止运行机构动作并发出相应报警。

系统搭建示意图如图1所示：图1 系统搭建示意图3、系统软件设计针对同步功能的实现，根据系统控制流程设计了以下9大相关程序功能块：①.运行模式判断程序—对设备运行模式进行选择；②.变频器运行功能程序—编写变频器运行功能及数据写入写出；③.激光测距仪功能程序—编写大小车激光测距仪数值读取处理程序；④.起升编码器值处理程序—实现起升编码器数值读取并作基本处理；⑤.跟随同步信号给定—实现对运行机构相对位置的检测，并设定该位置误差范围以及对超差后的信号处理输出；⑥.变频器功能块调用—将外部控制信号如变频器控制字、使能、方向、限位、抱闸确认、加减速、同步模式确认等给定至变频器功能块接口参数位置处，实现变频器功能的完整运行；⑦.激光测距仪功能块调用—将格式设置、启停信号等给定至激光测距功能块接口参数位置处，实现对激光测距值最终输出及状态反馈；⑧.变频器的使能、方向、速度，保护等信号给定—对参与给定信号输出的条件进行对比处理，保证输出信号的安全性与正确性；⑨.PUT&GET功能块—实现双车运行信息、安全信息及反馈信息进行数据交换。

利用PLC和变频器实现多电机速度同步控制在传统的传动系统中，要保证多个执行元件间速度的一定关系，其中包括保证其间的速度同步或具有一定的速比，常采用机械传动刚性联接装置来实现。

但有时若多个执行元件间的机械传动装置较大，执行元件间的距离较远时，就只得考虑采用独立控制的非刚性联接传动方法。

下面以两个例子分别介绍利用PLC和变频器实现两个电机间速度同步和保持速度间一定速比的控制方法。

1、利用PLC和变频器实现速度同步控制薄膜吹塑及印刷机组的主要功能是，利用挤出吹塑的方法进行塑料薄膜的加工，然后经过凹版印刷机实现对薄膜的印刷，印刷工艺根据要求不同可以采用单面单色、单面多色、双面单色或双面多色等方法。

在整个机组中，有多个电机的速度需要进行控制，如挤出主驱动电机、薄膜拉伸牵引电机、印刷电机以及成品卷绕电机等。

电机间的速度有一定的关系，如：挤出主电机的速度由生产量要求确定，但该速度确定之后，根据薄膜厚度，相应的牵引速度也就确定，因此挤出速度和牵引速度之间有一确定的关系；同时，多组印刷胶辘必须保证同步，印刷电机和牵引电机速度也必须保持同步，否则，将影响薄膜的质量、印刷效果以及生产的连续性；卷绕电机的速度受印刷速度的限制，作相应变化，以保证经过印刷的薄膜能以恒定的张力进行卷绕。

在上述机组的传动系统中，多组印刷胶辘的同步驱动可利用刚性的机械轴联接，整个印刷胶辘的驱动由一台电机驱动，这样就保证了它们之间的同步。

印刷电机的速度必须保证与牵引电机的速度同步，否则，在此两道工艺之间薄膜会出现过紧或过松的现象，影响印刷质量和生产的连续性。

但是印刷生置与牵引装置相距甚远，无法采用机械刚性联接的方法。

为实现牵引与印刷间的同步控制，牵引电机和印刷电机各采用变频器进行调速，再用PLC对两台变频器直接控制。

牵引电机和印刷电机采用变频调速，其控制框图如图1所示。

在这个闭环控制中，以牵引辘的速度为目标，由印刷电机变频器调节印刷辘速度来跟踪牵引辘的速度。

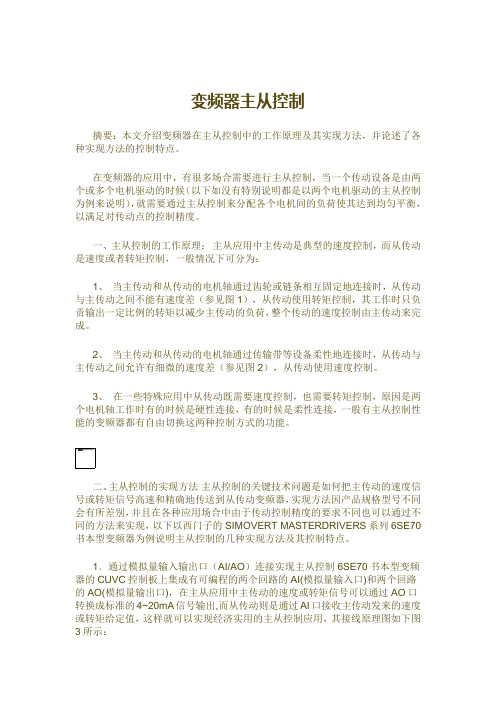

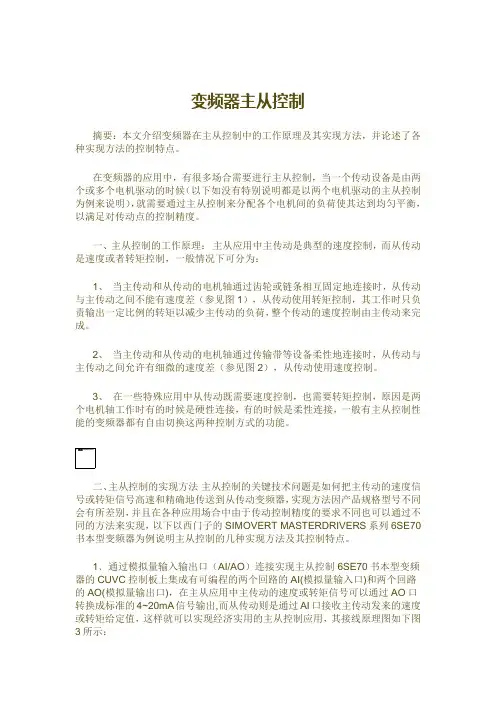

变频器主从控制摘要：本文介绍变频器在主从控制中的工作原理及其实现方法，并论述了各种实现方法的控制特点。

在变频器的应用中，有很多场合需要进行主从控制，当一个传动设备是由两个或多个电机驱动的时候（以下如没有特别说明都是以两个电机驱动的主从控制为例来说明），就需要通过主从控制来分配各个电机间的负荷使其达到均匀平衡，以满足对传动点的控制精度。

一、主从控制的工作原理：主从应用中主传动是典型的速度控制，而从传动是速度或者转矩控制，一般情况下可分为：1、当主传动和从传动的电机轴通过齿轮或链条相互固定地连接时，从传动与主传动之间不能有速度差（参见图1），从传动使用转矩控制，其工作时只负责输出一定比例的转矩以减少主传动的负荷，整个传动的速度控制由主传动来完成。

2、当主传动和从传动的电机轴通过传输带等设备柔性地连接时，从传动与主传动之间允许有细微的速度差（参见图2），从传动使用速度控制。

3、在一些特殊应用中从传动既需要速度控制，也需要转矩控制，原因是两个电机轴工作时有的时候是硬性连接，有的时候是柔性连接，一般有主从控制性能的变频器都有自由切换这两种控制方式的功能。

二、主从控制的实现方法主从控制的关键技术问题是如何把主传动的速度信号或转矩信号高速和精确地传送到从传动变频器，实现方法因产品规格型号不同会有所差别，并且在各种应用场合中由于传动控制精度的要求不同也可以通过不同的方法来实现，以下以西门子的SIMOVERT MASTERDRIVERS系列6SE70书本型变频器为例说明主从控制的几种实现方法及其控制特点。

1﹑通过模拟量输入输出口（AI/AO）连接实现主从控制 6SE70书本型变频器的CUVC控制板上集成有可编程的两个回路的AI(模拟量输入口)和两个回路的AO(模拟量输出口)，在主从应用中主传动的速度或转矩信号可以通过AO口转换成标准的4~20mA信号输出,而从传动则是通过AI口接收主传动发来的速度或转矩给定值，这样就可以实现经济实用的主从控制应用，其接线原理图如下图3所示：在主传动中可以应用6SE70书本型变频器中的自由模块对D/A转换后的速度或转矩值进行运算之后再把结果当作从传动的给定值连接到P0640.1中，在从传动中若其是作为速度控制则把模拟输入口的A/D转换值K0011连接到速度给定连接量P0443.1中，若其是作为转矩控制则把K0011连接到转矩给定连接量P0486.1中，或者也可以应用自由模块先对K0011进行处理后再连接到相应的连接口，至于变频器的运行命令或连锁控制则可以通过变频器的数字量输入/输出接口来实现，从而完成简单实用的主从控制。

F1 概述NVF3 系列变频器NVF3变频器是我公司自主研发的高性能矢量控制型变频器，它采用先进的控制策略实现了高精度磁通矢量转矩控制，具有控制精度高、调速范围宽、起动力矩大、可靠性高、过载能力强、操作灵活方便等特点。

丰富实用的速度控制、转矩控制、过程闭环控制、简易PLC、摆频控制、多段速控制等功能，能够满足各种复杂的高精度传动需求。

NVF3系列变频器分恒转矩型(重载)和风机水泵型(轻载)两种类型，具有负载适应性强、运行可靠稳定、自动节能运行等功能。

产品按照国际标准设计和测试，严格模拟用户使用环境测试。

符合标准：GB/T 12668.2、EN 61800-5-1、EN 61800-3。

可广泛应用于起重、机床、纺织、能源、矿山、冶 金、化工、印染注塑、食品、 水泥、供水、市政、造纸等电气传动和自动化控制领域。

3 产品特性3.1 额定工作电压： 三相380V（-15%）～440V(+15%)3.2 功率范围： 1.5kW~400kW 3.3 输入频率范围：47Hz～63Hz 3.4 输出频率：0Hz～300Hz3.5 过载能力：150%额定电流1分钟，180%额定电流2秒钟3.6 控制方式：SVC控制、FVC控制、V/F控制3.7 起动转矩：SVC控制：0.5Hz，150%额定转矩；FVC控制：0Hz，200%额定转矩4 工作条件和安装条件2 适用行业5 型号说明6 产品选型表N VF3 PS 41.5产品型号适配电机功 率（KW ）输入电压相数:适配负载:T:通用型, P:风机水泵型4: 380V ～440V 输入电压等级:S: 三相/ -F7 标准技术特性8 基本运行配线图8.1 标准配线图8.3 控制回路端子说明8.2 主回路端子注释FW9 外形及安装尺寸显示盒柜门开孔尺寸 73.5×111.5F产品安装尺寸和重量（单位:mm ）订货时请依照型号及含义的说明，选择所需要的型号及规格： 例如： 三相380V 通用型：NVF3-75/TS4 三相380V 风机水泵型：NVF3-75/PS4 10.1 选型指导10.1.1 为了保证变频器可靠运行，变频器功率必须大于等于电机功率。

变频器驱动伺服电机运转的方法
伺服电机是一种精密控制的电机，通常用于需要高精度、高速度和高效率的工业应用中。

而变频器则是一种用于调节电机转速和控制电机运行的设备。

变频器驱动伺服电机的方法是一种先进的控制技术，它可以实现对电机的精确控制，从而满足各种工业应用的需求。

首先，变频器通过改变电机的输入电压和频率来控制电机的转速。

通过调节变频器的输出频率和电压，可以实现对电机转速的精确控制，从而满足不同工况下的运行需求。

其次，变频器可以实现对电机的加速和减速控制。

在工业生产中，经常需要电机在短时间内从静止状态加速到工作速度，或者快速减速停止。

变频器可以通过调节输出频率和电压，实现对电机的平稳加速和减速控制，从而确保电机在工作过程中的稳定性和安全性。

此外，变频器还可以实现对电机的位置控制。

通过与编码器或其他位置传感器配合，变频器可以实现对电机位置的闭环控制，从而实现对电机位置的精确控制。

这种位置控制技术在需要高精度定
位的工业应用中具有重要意义。

总之，变频器驱动伺服电机的方法是一种先进的控制技术，它可以实现对电机转速、加速度、位置等参数的精确控制，从而满足各种工业应用的需求。

随着工业自动化水平的不断提高，变频器驱动伺服电机的技术将在工业生产中发挥越来越重要的作用。

变频器AFE培训教程一、引言随着工业自动化程度的不断提高，变频器在各个领域中的应用越来越广泛。

变频器AFE（ActiveFrontEnd）作为一种新型的变频调速技术，具有高效率、低谐波、能量回馈等优点，逐渐成为工业调速领域的重要选择。

为了帮助大家更好地了解和应用变频器AFE 技术，我们特此编写本培训教程。

二、变频器AFE技术概述1.变频器AFE技术定义变频器AFE技术是一种先进的变频调速技术，通过采用有源前端整流技术，实现电能的高效转换和调节，从而满足工业生产过程中对电机调速和能效提升的需求。

2.变频器AFE技术原理变频器AFE技术主要包括有源前端整流器、直流环节和逆变器三个部分。

有源前端整流器通过可控硅等电力电子器件，实现交流电源与直流环节之间的电能转换；直流环节负责存储和调节电能；逆变器则将直流电能转换为满足电机调速需求的交流电能。

3.变频器AFE技术特点（1）高效率：变频器AFE技术具有较高的电能转换效率，可降低系统运行成本。

（2）低谐波：变频器AFE技术能有效抑制电网侧谐波，减少对电网的污染。

（3）能量回馈：变频器AFE技术可实现电机的能量回馈，提高系统的能效。

（4）调速范围宽：变频器AFE技术具有较宽的调速范围，满足不同工况的需求。

三、变频器AFE技术应用1.电机调速变频器AFE技术在电机调速领域具有广泛的应用，如风机、水泵、压缩机等。

通过变频器AFE技术，可实现电机的高效、精确调速，满足工业生产过程中对电机性能的需求。

2.能量回馈在电梯、起重机械等应用场合，变频器AFE技术可实现电机的能量回馈，提高系统的能效，降低运行成本。

3.电网调节变频器AFE技术在电网调节方面也具有重要作用，如无功补偿、有功滤波等。

通过变频器AFE技术，可提高电网的稳定性和电能质量。

四、变频器AFE技术应用实例1.案例一：某钢铁企业高炉风机调速系统该企业采用变频器AFE技术对高炉风机进行调速，实现风量的精确控制，提高高炉冶炼效率，降低能源消耗。

利用PLC和变频器实现多电机速度同步控制在传统的传动系统中，要保证多个执行元件间速度的一定关系，此中包括保证其间的速度同步或具有一定的速比，常采用机械传动刚性联接装置来实现。

但有时若多个执行元件间的机械传动装置较大，执行元件间的距离较远时，就只得考虑采用独立控制的非刚性联接传动方法。

底下以两个例子分别介绍利用PLC和变频器实现两个电机间速度同步和保持速度间一定速比的控制方法。

一、利用PLC和变频器实现速度同步控制薄膜吹塑及印刷机组的主要功能是，利用挤出吹塑的方法进行分子化合物塑料薄膜的加工，然后经过凹版印刷机实现对薄膜的印刷，印刷工艺根据要求不同可以采用单面单色、单面多色、双面单色或双面多色等方法。

在整个机组中，有多个电机的速度需要进行控制，如挤出主驱动电机、薄膜拉伸牵引电机、印刷电机和成品卷绕电机等。

电机间的速度有一定的关系，如：挤出主电机的速度由生产量要求确定，但该速度确定然后，根据薄膜厚度，相应的牵引速度也就确定，是以挤出速度和牵引速度之间有一确定的关系；同时，多组印刷胶辘必须保证同步，印刷电机和牵引电机速度也必须保持同步，不然，将影响薄膜的质量、印刷效果和生产的连续性；卷绕电机的速度受印刷速度的限制，作相应变化，以保证经过印刷的薄膜能以恒定的拉力进行卷绕。

在上述机组的传动系统中，多组印刷胶辘的同步驱动可利用刚性的机械轴联接，整个印刷胶辘的驱动由一台电机驱动，如许就保证了它们之间的同步。

印刷电机的速度必须保证与牵引电机的速度同步，不然，在此两道工艺之间薄膜会出现过紧或过松的现象，影响印刷质量和生产的连续性。

但是印刷生置与牵引装置相距甚远，没有办法采用机械刚性联接的方法。

为实现牵引与印刷间的同步控制，牵引电机和印刷电机各采用变频器进行调速，再用PLC对两台变频器直接控制。

牵引电机和印刷电机采用变频调速，其控制框图如图1所示。

在这个闭环控制中，以牵引辘的速度为目标，由印刷电机变频器调节印刷辘速度来跟踪牵引辘的速度。

变频器定位控制原理引言：变频器是一种广泛应用于工业控制领域的设备，它能够通过改变电机的转速和输出频率，实现对电机的精确控制。

变频器定位控制原理是指在变频器的基础上，通过对电机的定位控制，实现精确的位置控制。

本文将详细介绍变频器定位控制的原理及其应用。

一、变频器的基本原理变频器是通过改变输入电压的频率和幅值，控制电机的转速和输出功率。

其基本原理是利用高频PWM（脉宽调制）技术，将直流电源转换为可调频率和可调幅值的交流电源。

变频器内部包含一个整流器、一个滤波器、一个逆变器和一个控制器。

整流器将输入的交流电转换为直流电，滤波器对直流电进行滤波，逆变器将滤波后的直流电转换为可调频率和可调幅值的交流电，控制器负责对逆变器进行控制和调节。

二、变频器定位控制的原理在变频器的基础上，通过对电机的定位控制，可以实现精确的位置控制。

变频器定位控制的原理主要包括以下几个方面：1. 位置传感器：变频器定位控制需要借助位置传感器获取电机的位置信息。

常用的位置传感器包括编码器、霍尔传感器等。

位置传感器能够实时监测电机转子的位置，并将其反馈给变频器的控制器。

2. 闭环控制：变频器定位控制采用闭环控制的方式，即通过不断比较电机实际位置与目标位置的差异，调节输出频率和幅值，使电机逐渐接近目标位置。

闭环控制能够实时检测位置误差，并通过控制器对输出信号进行调整。

3. PID控制：PID控制是变频器定位控制中常用的控制算法。

PID 控制器根据位置误差的大小和变化率，通过调节比例、积分和微分参数，实现对电机转速和位置的精确控制。

比例参数决定了控制器对位置误差的灵敏程度，积分参数用于消除静差，微分参数用于抑制超调。

4. 加速度和减速度控制：在变频器定位控制过程中，为了保证电机的平稳运行和准确停止，需要控制电机的加速度和减速度。

通过调节变频器的输出频率和幅值，可以实现电机的平滑启动和停止。

三、变频器定位控制的应用变频器定位控制广泛应用于各种需要精确位置控制的场合，例如机械加工、自动化生产线、电梯等。
