振动防闭塞装置

1工程概况本方案包括烧结工程（A标段）之配料系统、烧结系统、主抽风除尘系统、筛分系统、公用设施系统、电气系统。

主要设备有烧结机、环冷风机、主抽风机、除尘风机、混合机、制粒机、滚煤机、振动筛、胶带运输机等。

2编制依据2.1设备随机文件、设备使用说明书；2.2国家现行有关规范、规程；2.3长沙冶金设计研究总院设计图纸；3编制说明本方案共分6个部分：①配料系统②烧结系统③主抽风、除尘系统④筛分系统⑤公用设施系统⑥电气系统。

4单机试车组织机构4.1单机试车领导小组组长：张靖福、吴俊卿副组长：张秀、张存柱组员：郑彦军、赵彦彬、崔有银、赵玉波、赵志勇4.2安全负责人：张秀、吕庆林4.3系统试车人员组织4.3.1配料系统指挥：吴俊卿副指挥：张存柱技术人员：机械：李浩电气：赵志勇钳工、管工、电工、焊工、调试工：30人4.3.2烧结系统指挥：吴俊卿副指挥：赵彦彬技术人员：机械：赵玉波、赵鹏举电气：赵志勇钳工、管工、电工、焊工、调试工：25人4.3.3主抽风、除尘系统指挥：吴俊卿副指挥：赵彦彬、张存柱技术人员：机械：晁勇、李炜电气：董志强钳工、管工、电工、焊工、调试工：20人4.3.4筛分系统指挥：吴俊卿副指挥：张存柱技术人员：机械：晁勇电气：赵志勇钳工、管工、电工、焊工、调试工：15人4.3.5公用设施系统指挥：吴俊卿副指挥：张秀技术人员：管道：郭延坤、刘建军电气：董志强钳工、管工、电工、焊工、调试工：10人4.3.6电气系统指挥：吴俊卿副指挥：郑彦军技术负责人：赵志勇电工、调试工：15人5单机试车前准备及试车条件5.1单机试车前准备5.1.1所有设备试车现场必须清理打扫干净，确保现场清洁、道路畅通。

5.1.2试车现场划出警戒线，与试车无关人员不得进入现场。

5.1.3参加试车人员必须熟悉设备说明书和有关技术文件及规程、规范，了解设备性能，掌握操作程序、方法和安全条例。

5.1.4认真检查设备安装是否牢固，润滑装臵是否完好，加油油位是否合理。

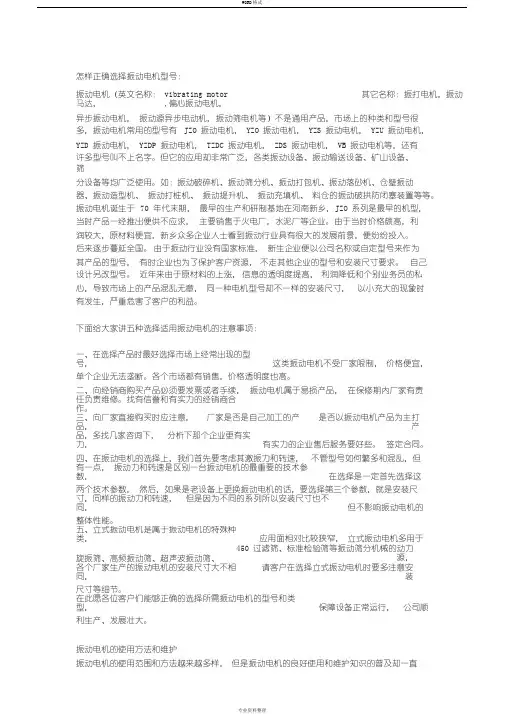

怎样正确选择振动电机型号：振动电机（英文名称： vibrating motor 其它名称：振打电机，振动马达，,偏心振动电机，异步振动电机，振动源异步电动机，振动筛电机等）不是通用产品，市场上的种类和型号很多，振动电机常用的型号有JZO 振动电机， YZO 振动电机， YZS 振动电机， YZU 振动电机，YZD 振动电机， YZDP 振动电机， TZDC 振动电机， ZDS 振动电机， VB 振动电机等，还有许多型号叫不上名字。

但它的应用却非常广泛，各类振动设备、振动输送设备、矿山设备、筛分设备等均广泛使用。

如：振动破碎机、振动筛分机、振动打包机、振动落砂机、仓壁振动器、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。

振动电机诞生于70 年代末期，最早的生产和研制基地在河南新乡，J ZO 系列是最早的机型，当时产品一经推出便供不应求，主要销售于火电厂，水泥厂等企业。

由于当时价格颇高，利润较大，原材料便宜，新乡众多企业人士看到振动行业具有很大的发展前景，便纷纷投入。

后来逐步蔓延全国。

由于振动行业没有国家标准，新生企业便以公司名称或自定型号来作为其产品的型号，有时企业也为了保护客户资源，不走其他企业的型号和安装尺寸要求。

自己设计另改型号。

近年来由于原材料的上涨，信息的透明度提高，利润降低和个别业务员的私心，导致市场上的产品混乱无章，同一种电机型号却不一样的安装尺寸，以小充大的现象时有发生，严重危害了客户的利益。

下面给大家讲五种选择适用振动电机的注意事项：一、在选择产品时最好选择市场上经常出现的型号，这类振动电机不受厂家限制，价格便宜，单个企业无法垄断。

各个市场都有销售，价格透明度也高。

二、向经销商购买产品必须要发票或者手续，振动电机属于易损产品，在保修期内厂家有责任负责维修。

找有信誉和有实力的经销商合作。

三、向厂家直接购买时应注意，厂家是否是自己加工的产品，是否以振动电机产品为主打产品，多找几家咨询下，分析下那个企业更有实力，有实力的企业售后服务要好些。

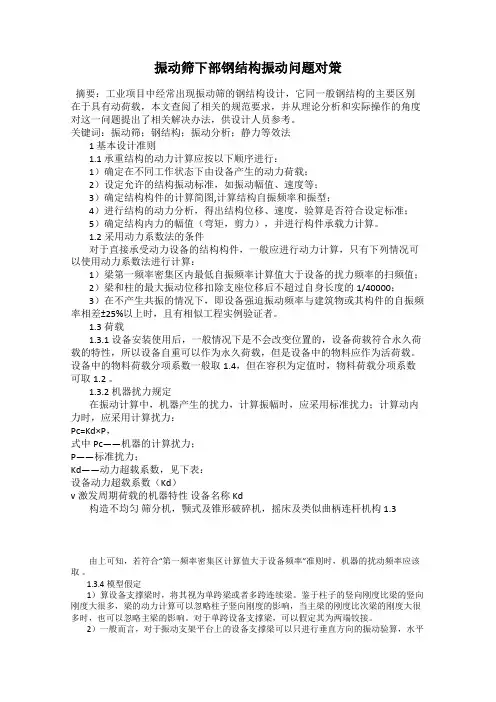

振动筛下部钢结构振动问题对策摘要：工业项目中经常出现振动筛的钢结构设计，它同一般钢结构的主要区别在于具有动荷载，本文查阅了相关的规范要求，并从理论分析和实际操作的角度对这一问题提出了相关解决办法，供设计人员参考。

关键词：振动筛；钢结构；振动分析；静力等效法1 基本设计准则1.1 承重结构的动力计算应按以下顺序进行：1）确定在不同工作状态下由设备产生的动力荷载；2）设定允许的结构振动标准，如振动幅值、速度等；3）确定结构构件的计算简图,计算结构自振频率和振型；4）进行结构的动力分析，得出结构位移、速度，验算是否符合设定标准； 5）确定结构内力的幅值（弯矩，剪力），并进行构件承载力计算。

1.2采用动力系数法的条件对于直接承受动力设备的结构构件，一般应进行动力计算，只有下列情况可以使用动力系数法进行计算：1）梁第一频率密集区内最低自振频率计算值大于设备的扰力频率的扫频值； 2）梁和柱的最大振动位移扣除支座位移后不超过自身长度的1/40000；3）在不产生共振的情况下，即设备强迫振动频率与建筑物或其构件的自振频率相差±25%以上时，且有相似工程实例验证者。

1.3 荷载1.3.1 设备安装使用后，一般情况下是不会改变位置的，设备荷载符合永久荷载的特性，所以设备自重可以作为永久荷载，但是设备中的物料应作为活荷载。

设备中的物料荷载分项系数一般取1.4，但在容积为定值时，物料荷载分项系数可取1.2 。

1.3.2 机器扰力规定在振动计算中，机器产生的扰力，计算振幅时，应采用标准扰力；计算动内力时，应采用计算扰力：Pc=Kd×P，式中Pc——机器的计算扰力；P——标准扰力；Kd——动力超载系数，见下表：设备动力超载系数（Kd）v激发周期荷载的机器特性设备名称 Kd构造不均匀筛分机，颚式及锥形破碎机，摇床及类似曲柄连杆机构 1.3由上可知，若符合“第一频率密集区计算值大于设备频率”准则时，机器的扰动频率应该取。

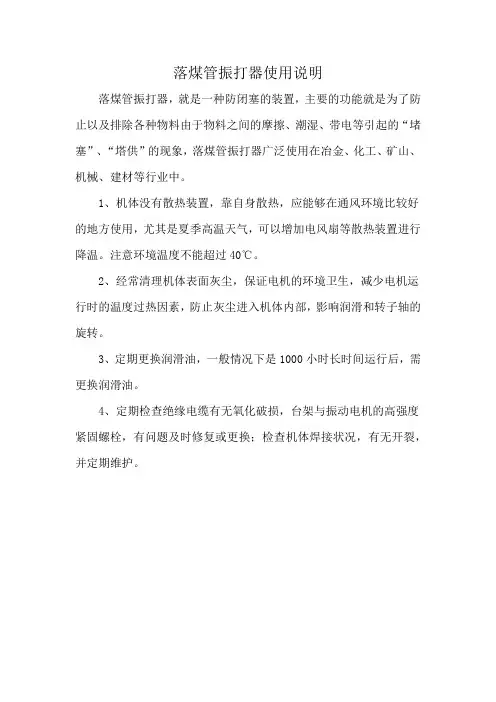

落煤管振打器使用说明
落煤管振打器，就是一种防闭塞的装置，主要的功能就是为了防止以及排除各种物料由于物料之间的摩擦、潮湿、带电等引起的“堵塞”、“塔供”的现象，落煤管振打器广泛使用在冶金、化工、矿山、机械、建材等行业中。

1、机体没有散热装置，靠自身散热，应能够在通风环境比较好的地方使用，尤其是夏季高温天气，可以增加电风扇等散热装置进行降温。

注意环境温度不能超过40℃。

2、经常清理机体表面灰尘，保证电机的环境卫生，减少电机运行时的温度过热因素，防止灰尘进入机体内部，影响润滑和转子轴的旋转。

3、定期更换润滑油，一般情况下是1000小时长时间运行后，需更换润滑油。

4、定期检查绝缘电缆有无氧化破损，台架与振动电机的高强度紧固螺栓，有问题及时修复或更换；检查机体焊接状况，有无开裂，并定期维护。

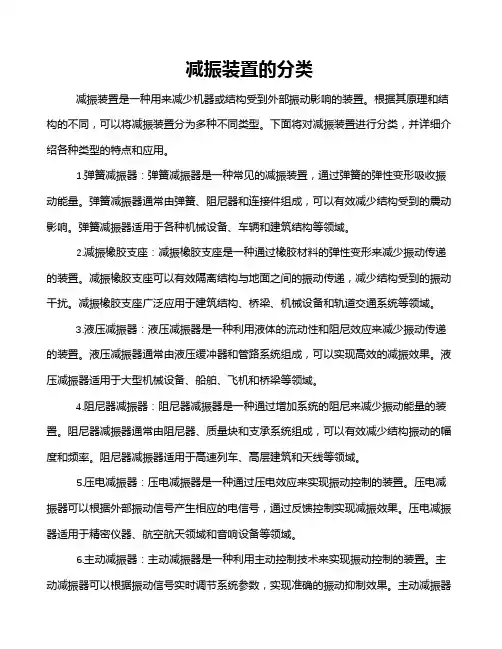

减振装置的分类减振装置是一种用来减少机器或结构受到外部振动影响的装置。

根据其原理和结构的不同，可以将减振装置分为多种不同类型。

下面将对减振装置进行分类，并详细介绍各种类型的特点和应用。

1.弹簧减振器：弹簧减振器是一种常见的减振装置，通过弹簧的弹性变形吸收振动能量。

弹簧减振器通常由弹簧、阻尼器和连接件组成，可以有效减少结构受到的震动影响。

弹簧减振器适用于各种机械设备、车辆和建筑结构等领域。

2.减振橡胶支座：减振橡胶支座是一种通过橡胶材料的弹性变形来减少振动传递的装置。

减振橡胶支座可以有效隔离结构与地面之间的振动传递，减少结构受到的振动干扰。

减振橡胶支座广泛应用于建筑结构、桥梁、机械设备和轨道交通系统等领域。

3.液压减振器：液压减振器是一种利用液体的流动性和阻尼效应来减少振动传递的装置。

液压减振器通常由液压缓冲器和管路系统组成，可以实现高效的减振效果。

液压减振器适用于大型机械设备、船舶、飞机和桥梁等领域。

4.阻尼器减振器：阻尼器减振器是一种通过增加系统的阻尼来减少振动能量的装置。

阻尼器减振器通常由阻尼器、质量块和支承系统组成，可以有效减少结构振动的幅度和频率。

阻尼器减振器适用于高速列车、高层建筑和天线等领域。

5.压电减振器：压电减振器是一种通过压电效应来实现振动控制的装置。

压电减振器可以根据外部振动信号产生相应的电信号，通过反馈控制实现减振效果。

压电减振器适用于精密仪器、航空航天领域和音响设备等领域。

6.主动减振器：主动减振器是一种利用主动控制技术来实现振动控制的装置。

主动减振器可以根据振动信号实时调节系统参数，实现准确的振动抑制效果。

主动减振器适用于高精度设备、车辆悬挂系统和舰船舵机等领域。

7. pass减振器：pass减振器是一种利用频率选择性机制来消除特定频率振动的装置。

pass减振器可以根据振动频率进行精确调节，实现对特定频率振动的有效抑制。

pass减振器适用于精密仪器、光学系统和核磁共振设备等领域。

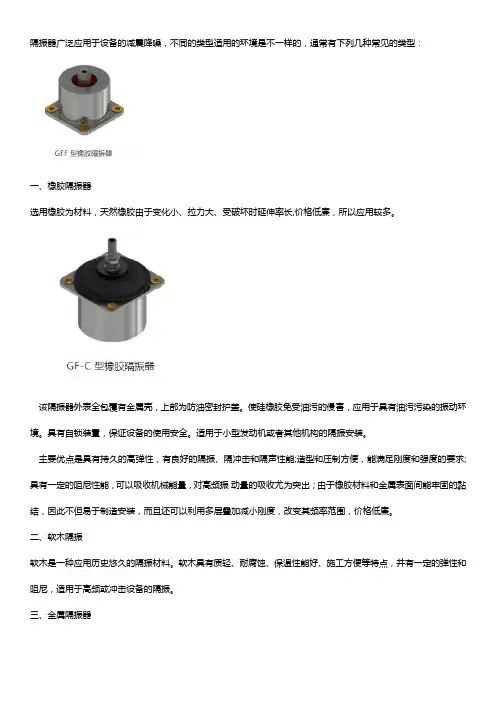

隔振器广泛应用于设备的减震降噪，不同的类型适用的环境是不一样的，通常有下列几种常见的类型：一、橡胶隔振器选用橡胶为材料，天然橡胶由于变化小、拉力大、受破坏时延伸率长,价格低廉，所以应用较多。

该隔振器外表全包覆有金属壳，上部为防油密封护盖。

使硅橡胶免受油污的侵害，应用于具有油污污染的振动环境。

具有自锁装置，保证设备的使用安全。

适用于小型发动机或者其他机构的隔振安装。

主要优点是具有持久的高弹性，有良好的隔振、隔冲击和隔声性能;造型和压制方便，能满足刚度和强度的要求;具有一定的阻尼性能，可以吸收机械能量，对高频振动量的吸收尤为突出；由于橡胶材料和金属表面间能牢固的黏结，因此不但易于制造安装，而且还可以利用多层叠加减小刚度，改变其频率范围，价格低廉。

二、软木隔振软木是一种应用历史悠久的隔振材料。

软木具有质轻、耐腐蚀、保温性能好、施工方便等特点，并有一定的弹性和阻尼，适用于高频或冲击设备的隔振。

三、金属隔振器该隔振器全称为金属橡胶吊装式隔振器，隔振器阻尼大，环境适应能力强、工作频率范围宽、耐高低温、防湿热、霉菌、盐雾、寿命长。

广泛应用于航空、航天、机载、舰载、车载等各类电子设备的吊装式振动隔离安装。

四、玻璃纤维玻璃纤维是一种松散纤维材料，它靠本身良好的弹性和纤维间的压缩和摩擦而具有一定的阻尼和弹性 ,是一种良好的隔振材料，使用较为普遍。

玻璃纤维的优点是不易老化、不腐、不蛀，又有抗酸、抗碱和抗油的良好性能，也不会燃烧。

五、毛毡毛毡的适用频率范围为30Hz左右，适用于对车间内中小型机器隔振降噪处理，毛毡隔振系统的固有频率主要取决于毛毡的厚度，而不是它的面积和静荷载，毛毡压得越密实，系统的固有频率就越高。

通常采用的毛毡厚度为10~25mm，当承受2~ 70N/cm2压力时，固有频率约为20~40Hz。

其优点：价格便宜、容易安装，可以随意裁剪使用，与其他材料表面黏结性强；变形在25%以内时载荷特性为线形。

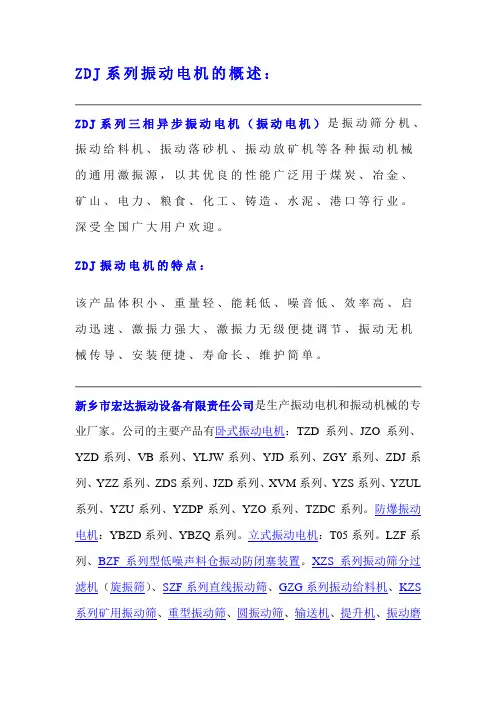

ZDJ系列振动电机的概述：
ZDJ系列三相异步振动电机（振动电机）是振动筛分机、振动给料机、振动落砂机、振动放矿机等各种振动机械的通用激振源，以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业。

深受全国广大用户欢迎。

ZDJ振动电机的特点：
该产品体积小、重量轻、能耗低、噪音低、效率高、启动迅速、激振力强大、激振力无级便捷调节、振动无机械传导、安装便捷、寿命长、维护简单。

新乡市宏达振动设备有限责任公司是生产振动电机和振动机械的专业厂家。

公司的主要产品有卧式振动电机：TZD系列、JZO系列、YZD系列、VB系列、YLJW系列、YJD系列、ZGY系列、ZDJ系列、YZZ系列、ZDS系列、JZD系列、XVM系列、YZS系列、YZUL 系列、YZU系列、YZDP系列、YZO系列、TZDC系列。

防爆振动电机：YBZD系列、YBZQ系列。

立式振动电机：T05系列。

LZF系列、BZF系列型低噪声料仓振动防闭塞装置。

XZS系列振动筛分过滤机（旋振筛）、SZF系列直线振动筛、GZG系列振动给料机、KZS 系列矿用振动筛、重型振动筛、圆振动筛、输送机、提升机、振动磨
机、振动平台等四十余种系列产品。

新乡市宏达振动设备有限责任公司已全面通过ISO9001—2000质量体系认证，可以为您提供更优质的产品和服务，让您买的放心用的放心，热诚欢迎各界新老客户来人、来电咨询、洽谈业务，我们将竭诚为您服务!
网址：。

一、用途：
ZW型料仓振动防闭塞装置是利用可调激振力的振动电机为激振源的通用型防闭塞装置，是防止和消除料仓，料罐或料斗内的物料起拱、管状通道料仓等防闭塞现象的专用设备，能保证流料畅通，提高物料输送自动化程度。

广泛应用于火力发电、水电建设、煤炭、化工、食品建材、矿山、轻工、水泥、交通、制药、化肥、粮食、铸造、港口、铁路货场、人造板等各种行业。

二、结构方式：
料仓振动防闭塞装置的基本结构形式为上部是振动电机，下部是台架中间用螺栓连接。

三、安装说明：
1、全钢板制料仓: ZW型装置应当焊接在料仓的壁面上。

2、上部为混凝土料仓，下部为钢制料斗：ZW型装置应当焊接在钢制料斗壁面上。

3、全混凝土料仓及带加强钢制料斗：在仓内应敷设振动板，ZW型装置应当焊接在振动板上。

4、储存纯粗块物料的料仓：无论料仓形式如何，均应在仓内敷设振动板，ZW装置应焊接在振动板上。

5、溜槽：ZW型装置应焊接在溜槽易粘、堵料部位。

6、圆锥型料仓：当安装部位直径大于1m时，请安装两台。

7、无论何种安装方式，只要在料仓两侧安装本装置，应保证水平高度相差50—100mm.。

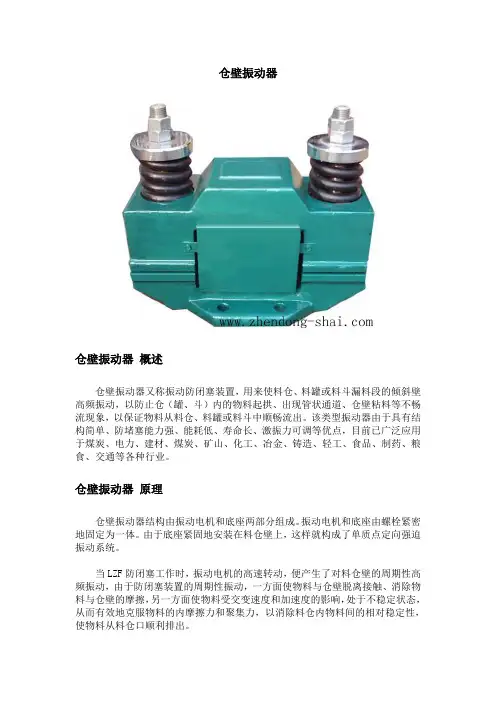

仓壁振动器仓壁振动器概述仓壁振动器又称振动防闭塞装置，用来使料仓、料罐或料斗漏料段的倾斜壁高频振动，以防止仓（罐、斗）内的物料起拱、出现管状通道、仓壁粘料等不畅流现象，以保证物料从料仓、料罐或料斗中顺畅流出。

该类型振动器由于具有结构简单、防堵塞能力强、能耗低、寿命长、激振力可调等优点，目前已广泛应用于煤炭、电力、建材、煤炭、矿山、化工、冶金、铸造、轻工、食品、制药、粮食、交通等各种行业。

仓壁振动器原理仓壁振动器结构由振动电机和底座两部分组成。

振动电机和底座由螺栓紧密地固定为一体。

由于底座紧固地安装在料仓壁上，这样就构成了单质点定向强迫振动系统。

当LZF防闭塞工作时，振动电机的高速转动，便产生了对料仓壁的周期性高频振动，由于防闭塞装置的周期性振动，一方面使物料与仓壁脱离接触、消除物料与仓壁的摩擦，另一方面使物料受交变速度和加速度的影响，处于不稳定状态，从而有效地克服物料的内摩擦力和聚集力，以消除料仓内物料间的相对稳定性，使物料从料仓口顺利排出。

仓壁振动器安装方法1、全钢板制料仓：LZF型装置应当焊接在料仓仓壁面上。

2、全混凝土料仓及带加强钢筋制料仓,在仓内应敷设振动板，LZF型防闭塞装置应焊在振动板上。

3、上部为混凝土料仓，下部为钢制料斗。

LZF型防闭塞装置应当焊接在干制料斗壁面上。

4、贮存纯粗块物料的料仓，这种物料的料仓，无论形式如何,均应在仓内敷设振动板。

LZF型装置应焊在振动板上。

5、溜槽：LZF型防闭塞装置应焊在溜槽易粘，堵料的部位上。

仓壁振动器技术参数LZF仓壁振动器可用螺栓把底座固定于料仓底部的仓壁上，也可直接把底座焊接在料仓上，其固定（焊接）要牢靠，与仓壁连接的刚度越好，其使用效果就越好。

仓壁振动器尺寸参数LZF型防闭塞装置应安装在安装面的振动波腹段上，振动波腹段在安装面距上边或下边总长度的三分之一至四分之一的部位。

本文节选自新乡大用。

电机操作规程1、工作前，整理场地，放稳各零、部件，并检查装配使用工具和工作环境是否安全良好。

2、吊放电机机座、底板、定子、转子、轴承等大型部件时必须放好方箱或垫木。

严禁在悬吊物下操作，应与行车工、挂钩工密切配合。

3、电机转子作动平衡时要遵守“动平衡机安全操作规程”。

4、套装电机转子前定子必须放置平稳、垫牢，严防倾倒。

5、在定子和轴承座装底板时不准边放边垫垫片。

6、使用手锤和大锤时必须用装有金属倒楔的坚固木把。

打锤时严禁戴手套，并注意前后方是否有人。

7、钻定位孔时要遵守“钻床安全操作规程”。

用可移式钻床必须垫放平稳。

8、配合试验时要与试验人员紧密联系，并遵守“电气试验安全操作规程”。

试验平台及电机周围油污要擦净。

跨坑跳板、登高架子及上下梯子均要安装牢固。

9、使用手持电动工具时必须遵守有关安全规定。

10、易燃易爆物品要妥善保管，不要乱扔乱放，严禁接近烟火或高温。

11、电机装配时，手指不能放入端盖与机座空隙中，防止合拢时扎伤。

装配螺钉时，切勿用手指伸入孔内试探。

12、轴承热套时要戴好手套，防止烫伤。

13、用易燃物品清洗轴承时严禁烟火接近。

煤油加热温度不得大于60℃。

清洗场所必须有良好的通风装置。

14、装转子时要注意转轴销键槽毛刺，防止手指被割伤。

15、装配电机搬动或搬上工作台时，应注意周围人员的安全电动机的正确安装、使用和保养，能避免意外故障、延长使用寿命一、检查1、认真检查铭牌数据，确认电动机型号符合使用要求。

2、用500V兆欧表测量电动机绕组对外壳的绝缘电阻，绝缘电阻应大于0.5MΩ。

二、安装1、电动机—般安装在室内清洁、干燥的场所，周围必须通风良好，环境空气最高温度不超过40℃，最低温度不低于-15℃，并应防止强烈的热辐射。

2、电动机控制电器应有缺相保护和过载热保护装置，YA系列增安型电动机须根据铭牌tE时间及起动电流比IA/IN选择合适的过载热保护装置。

3、按接线图接电源线接线头连接要紧固，带引出电缆、电线的电动机，可直接和电源线连接，接头处要绝缘密封。

专利名称：铁路道口的防振装置专利类型：实用新型专利
发明人：陈美甲,陈铎
申请号：CN200620089093.0申请日：20060124
公开号：CN2856125Y
公开日：
20070110
专利内容由知识产权出版社提供
摘要：铁路道口的防振装置是属于铁路装置的附件，主要用于铁路道口的防振装置。

本实用新型就是提供一种可大大减少振动的铁路道口的防振装置。

本实用新型包括具有螺孔的底座，其结构要点侧板上的支板同底座之间设置有支轴，支轴外的挡板同定于同支板平面相一致的活动板上，活动板分别通过弹簧、轴固定于底座的凸台外、轴套内；活动板的外侧设置有可固定于轨道上的卡板。

申请人：陈铎
地址：110041 辽宁省沈阳市大东区小什字街172-1号14-4-6-1室
国籍：CN
代理机构：沈阳亚泰专利代理有限公司
代理人：史旭泰
更多信息请下载全文后查看。

防闭塞装置安全操作及保养规程防闭塞装置是一种常用的安全设备，旨在防止某些零部件因异物侵入或堆积而导致机械设备停机和故障。

这种装置是非常重要的，它可以改善工作效率、提高生产效益，同时也可以节约能源、降低成本。

因此，在使用和保养这种装置时必须严格按照规程操作，以保证生产安全。

安全操作安装设备前的准备工作在安装防闭塞装置之前，应该先将所有的设备都关闭，并断电。

在操作时，需确保所有人员都不在设备的作业区域内。

此外，在安装过程中，应该按照厂家的安装说明进行操作，确保安装的稳定性和安全性。

启动和操作过程在设备启动之前，需要检查防闭塞装置是否正常工作，电线和电源是否连接稳定。

启动后，要密切关注运行的各个参数的变化情况，确保运行情况的正常。

如果出现异常情况，应该立即停机并检查设备是否出现问题。

在运行设备过程中，应该在指定的区域内操作，并保持设备和周围区域的清洁和整洁。

停机和维护操作当设备停机时，需要先断掉电源和各种气源，关闭所有的阀门和泄压阀门。

在维护期间，应该将设备上的杂物清除干净，检查设备各个部位是否出现异常。

如果发现任何异常情况，应该及时解决问题，以保证设备的正常运行。

保养规程防闭塞装置的保养对于设备的正常运行和使用寿命的延长非常关键。

以下是防闭塞装置的保养规程：1.保持设备和周围区域的干净和整洁，避免弄脏设备或将零部件弄松。

2.定期进行设备检查，注意检查设备上的杂物和异物是否堆积。

3.对设备进行清洁，可以使用刷子和抹布等工具，对设备上的灰尘和杂物进行清理。

4.对设备上的润滑点进行清洁和注油，保持润滑情况良好，减少设备摩擦和磨损。

5.定期检查电气设备和线路，确保其正常运行和电流稳定。

6.根据设备的使用情况，要定期更换易损耗部件，例如阀门和密封件等。

总结防闭塞装置是一种重要的保护设备，在使用和保养它的时候必须严格按照规程操作。

完善的防闭塞装置安全操作及保养规程可以提高设备的工作效率和生产效益，降低运行过程中的安全风险。
