海水淡化PX能量回收装置维护说明书

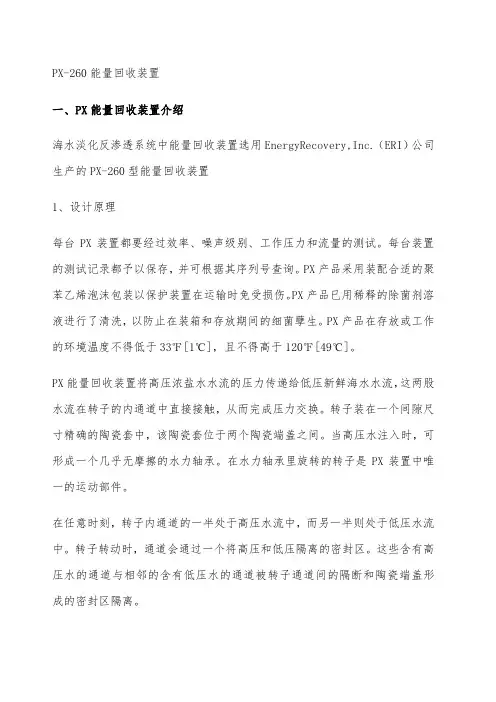

PX-260能量回收装置一、PX能量回收装置介绍海水淡化反渗透系统中能量回收装置选用EnergyRecovery,Inc.（ERI）公司生产的PX-260型能量回收装置1、设计原理每台PX装置都要经过效率、噪声级别、工作压力和流量的测试。

每台装置的测试记录都予以保存，并可根据其序列号查询。

PX产品采用装配合适的聚苯乙烯泡沫包装以保护装置在运输时免受损伤。

PX产品已用稀释的除菌剂溶液进行了清洗，以防止在装箱和存放期间的细菌孽生。

PX产品在存放或工作的环境温度不得低于33℉[1℃]，且不得高于120℉[49℃]。

PX能量回收装置将高压浓盐水水流的压力传递给低压新鲜海水水流，这两股水流在转子的内通道中直接接触，从而完成压力交换。

转子装在一个间隙尺寸精确的陶瓷套中，该陶瓷套位于两个陶瓷端盖之间。

当高压水注入时，可形成一个几乎无摩擦的水力轴承。

在水力轴承里旋转的转子是PX装置中唯一的运动部件。

在任意时刻，转子内通道的一半处于高压水流中，而另一半则处于低压水流中。

转子转动时，通道会通过一个将高压和低压隔离的密封区。

这些含有高压水的通道与相邻的含有低压水的通道被转子通道间的隔断和陶瓷端盖形成的密封区隔离。

PX能量回收装置的陶瓷部件示意图如下图所示。

由海水供水泵供应的海水流进低压区左侧的通道，该水流将浓盐水从通道的右侧排出。

在转子转过密封区后，高压盐水从右侧流入通道，给海水增加压力，受压后的海水然后再流入循环泵。

转子每旋转一圈，这个压力交换过程就在每个通道内重复，从而不断有水流注入和排出。

转子公称转速为l,200rpm，即转子每秒钟转20转。

2、SWRO系统中的能量回收装置PX能量回收装置从根本上改变了SWRO系统的工艺流程。

图4.2显示PX能量回收装置在SWRO系统中的典型流程。

来自SWRO系统的浓盐水[G]通过PX装置，其压力直接传递给进入的新鲜海水，效率高达98%。

与浓盐水的压力和流量接近的加压海水流[D]进入循环泵。

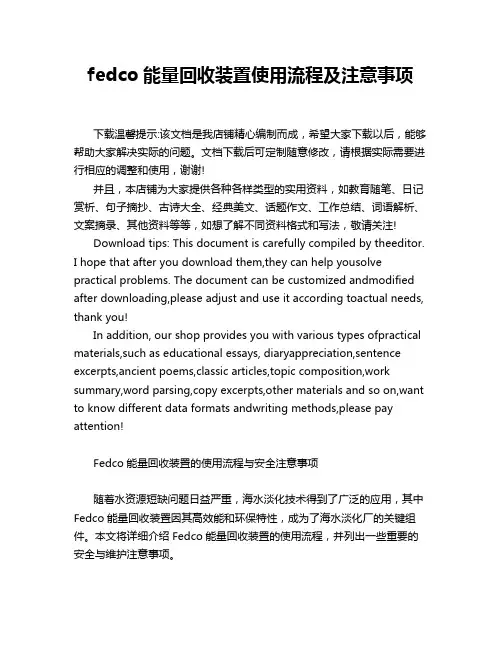

fedco能量回收装置使用流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Fedco能量回收装置的使用流程与安全注意事项随着水资源短缺问题日益严重，海水淡化技术得到了广泛的应用，其中Fedco能量回收装置因其高效能和环保特性，成为了海水淡化厂的关键组件。

反渗透海水淡化的能量回收装置1 概述当今社会，能源需求和环境压力的急剧上升决定了发展核电等清洁能源成为必然选择。

按照既定规划，“十二五”期间，我国将迎来新一轮核电站建设高峰期。

日本福岛核事故后，我国暂停审批核电项目，但我国能源消耗的增长较快，发展非化石能源是大势所趋，随着核电技术水平的不断提高以及核安全保证能力的提升，以及适宜大规模建设发电等特点，核电依然是清洁能源的重要选择。

我国大部分核电站建在沿海，沿海地区可利用的淡水资源非常紧张，海水淡化技术的采用在很大程度上缓解了淡水需求。

在海水淡化技术的应用过程中，降低能耗、节省能源、减少制水成本的处理方式是最为人们所关注的。

反渗透海水淡化(SWR)具有设备投资省、能耗低、建设期短、占地面积少、对设备材质要求低等特点。

其在能耗方面占有很大的优势，无能量回收装置的反渗透海水淡化的能量消耗约为8〜10 kW?h/ m3,采用能量回收装置能耗可降到3~4.5kW?h/ m3。

图1-1 为反渗透海水淡化的操作成本分项，图1-2 为电力消耗成本分项。

由此可见，能耗在运行成本中占有很重要的份额，大约占制水总成本的30%左右2 能量回收方式由于海水的含盐量高，渗透压大，反渗透淡化海水需要提供较高的工作压力(约5.8〜8.0MPa)。

如标准海水的含盐量约为35000mg/L,反渗透装置的给水压力约需要 6.0 MPa。

反渗透淡化海水时，一级反渗透装置水的回收率一般为35〜55%，即高压浓盐水的排放量可占进水流量的45〜65%，这部分浓盐水排出反渗透装置时尚有约5.6〜5.8 MPa的压力。

如果直接排放，一方面比较浪费，另一方面也较危险。

在浓盐水的排放管线上安装能量回收装置，把占55%左右的高压浓水的能量加以回收，大大降低了能源的浪费，同时降压后的浓盐水排放更安全。

能量回收装置有不同的应用方式：回收的能量可直接用于提高海水给水的压力；可用于提高第二段给水的升压，以提高或均衡第二段膜组件的产水量；制备含盐量更低的淡水，用于第二级反渗透的给水升压。

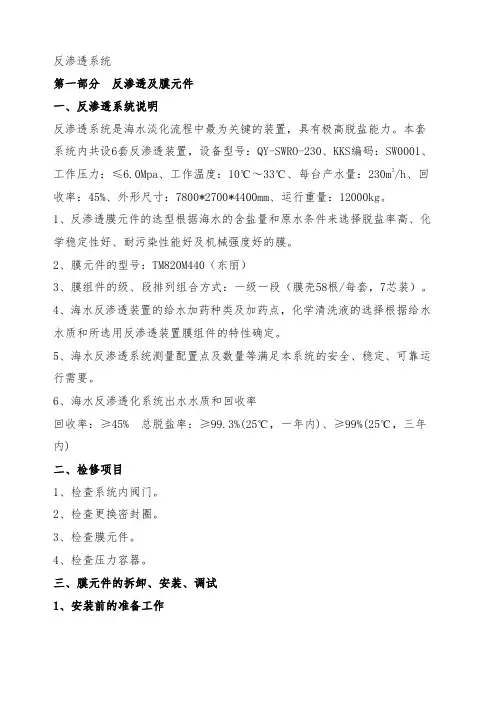

反渗透系统第一部分反渗透及膜元件一、反渗透系统说明反渗透系统是海水淡化流程中最为关键的装置，具有极高脱盐能力。

本套系统内共设6套反渗透装置，设备型号：QY-SWRO-230、KKS编码：SW0001、工作压力：≤6.0Mpa、工作温度：10℃～33℃、每台产水量：230m3/h、回收率：45%、外形尺寸：7800*2700*4400mm、运行重量：12000kg。

1、反渗透膜元件的选型根据海水的含盐量和原水条件来选择脱盐率高、化学稳定性好、耐污染性能好及机械强度好的膜。

2、膜元件的型号：TM820M440（东丽）3、膜组件的级、段排列组合方式：一级一段（膜壳58根/每套，7芯装）。

4、海水反渗透装置的给水加药种类及加药点，化学清洗液的选择根据给水水质和所选用反渗透装置膜组件的特性确定。

5、海水反渗透系统测量配置点及数量等满足本系统的安全、稳定、可靠运行需要。

6、海水反渗透化系统出水水质和回收率回收率：≥45% 总脱盐率：≥99.3%(25℃，一年内)、≥99%(25℃，三年内)二、检修项目1、检查系统内阀门。

2、检查更换密封圈。

3、检查膜元件。

4、检查压力容器。

三、膜元件的拆卸、安装、调试1、安装前的准备工作1.1在经过预处理的进水进入膜元件前，确保管道系统和压力容器中没有灰尘、油脂、金属残余物、有机沉淀物等。

此项检查在膜元件更换过程中也被证明同样有效。

1.2核实进水水质满足系统要求。

1.3用合格的预处理产水冲洗系统大约30分钟。

1.4拆除压力容器两端的端板，检查压力容器内部。

如果必要，机械性地清洗。

备注：为防止膜元件被外来污染物污染，使用旋转刷或拖把并用预处理过的水冲洗压力容器是十分有效的方法。

1.5将带有O型圈的产水适配器安装到膜元件浓水端一侧的产水端口中。

使用甘油润滑所有接触部分。

应根据如下注释确定是否需要使用止推环。

容器的一个配件），它会传递来自于浓水侧膜元件的轴向推力（这是安装的首支膜元件）。

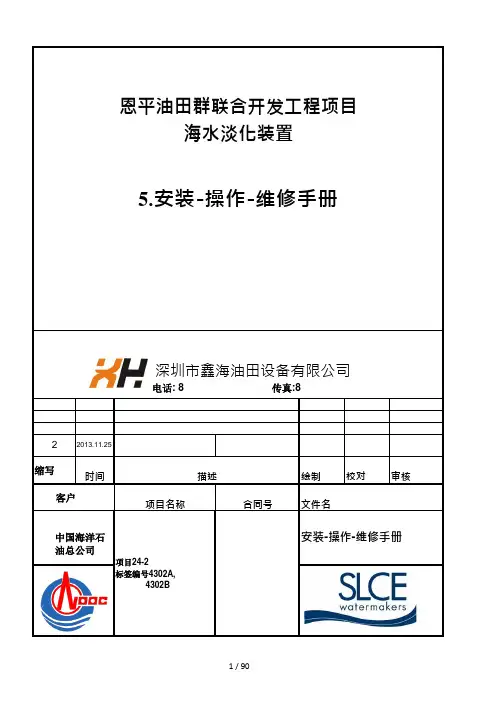

萨尔瓦多•达利大街149号- .8002 科当–56607 莱尼斯特邮编- 法国电话: 33 2 97 838 888 - 传真 33 2 97 838 333目录第1章–安装–启动–操作0 –设备安装370.1 –设备安装370.2 –液压链接370.3 –电气链接370.4 –填充砂滤器380.5 –填充预处理槽381 –第一次启动和操作391.1 –启动前的检查391.2 –触摸屏: 显示6310491.2.1 –主屏幕491.2.2 –临界值设置491.2.3 –运行时间501.2.4 –警报表501.2.5 –流程图运作511.2.6 –手动/自动模式531.3 –启动装置551.3.1 –电动组件初始状态551.3.2 –手动模式下第一次调试551.3.3 –第一次调试后手动停止611.4 –操作621.4.1 –启动装置621.4.2 –自动淡水生产模式启动631.4.3 –自动模式下停止装置662 –运行维护682.1 –砂滤器反洗682.2 –过滤膜冲洗692.3 –过滤膜清洗周期 (带有化工产品)702.4 –过滤膜存储过程72第2章–定期检修731 –总则732 –定期检修计划表743 –工作表–定期检修75第 3 章–维修保养77操作基本事件表和补救措施77第4 章–技术附件87附录索引87第 1 章–安装–启动–操作0 –设备安装安装海水淡化装置的时候，造船厂应在启动设备之前执行以下操作。

0.1 –设备安装根据总图153651-01和过滤器图纸执行操作第4章中附录A00 8122171 (只有 24-2 和 24-3 )0.2 –液压连接根据图纸153651-01和8122171还有文件执行操作第4章附录A00中023307液压连接0.3 –电气连接设备启动之前，造船厂应执行以下连接。

参见第4章附录A03中的盒子连接830034-12 和原理图730034-01 121 –电源把三相电源 380/3/50和端子连接在一起 (检查电源符合机器的电压和频率).(若有疑问，请及时联系技术援助中心).备注：首次启动时要检查旋转方向(参见第1章1.1.9节)2 –生产槽低水平面复原点- 端子 59-74 ()端子 59-74。

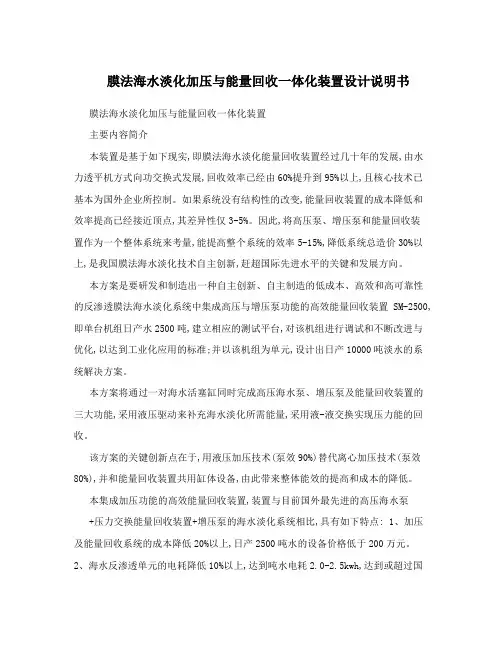

膜法海水淡化加压与能量回收一体化装置设计说明书膜法海水淡化加压与能量回收一体化装置主要内容简介本装置是基于如下现实,即膜法海水淡化能量回收装置经过几十年的发展,由水力透平机方式向功交换式发展,回收效率已经由60%提升到95%以上,且核心技术已基本为国外企业所控制。

如果系统没有结构性的改变,能量回收装置的成本降低和效率提高已经接近顶点,其差异性仅3-5%。

因此,将高压泵、增压泵和能量回收装置作为一个整体系统来考量,能提高整个系统的效率5-15%,降低系统总造价30%以上,是我国膜法海水淡化技术自主创新,赶超国际先进水平的关键和发展方向。

本方案是要研发和制造出一种自主创新、自主制造的低成本、高效和高可靠性的反渗透膜法海水淡化系统中集成高压与增压泵功能的高效能量回收装置SM-2500,即单台机组日产水2500吨,建立相应的测试平台,对该机组进行调试和不断改进与优化,以达到工业化应用的标准;并以该机组为单元,设计出日产10000吨淡水的系统解决方案。

本方案将通过一对海水活塞缸同时完成高压海水泵、增压泵及能量回收装置的三大功能,采用液压驱动来补充海水淡化所需能量,采用液-液交换实现压力能的回收。

该方案的关键创新点在于,用液压加压技术(泵效90%)替代离心加压技术(泵效80%),并和能量回收装置共用缸体设备,由此带来整体能效的提高和成本的降低。

本集成加压功能的高效能量回收装置,装置与目前国外最先进的高压海水泵+压力交换能量回收装置+增压泵的海水淡化系统相比,具有如下特点: 1、加压及能量回收系统的成本降低20%以上,日产2500吨水的设备价格低于200万元。

2、海水反渗透单元的电耗降低10%以上,达到吨水电耗2.0-2.5kwh,达到或超过国际先进水平。

3、系统可靠性提高,维修成本低。

4、系统适应性强,负荷调节灵活。

由此可带来两大优势,一是该系统能和风能、太阳能等不稳定的能源供应相结合;二是可降低白天负荷,大量使用夜间低谷电,调节整个电网运行效率。
