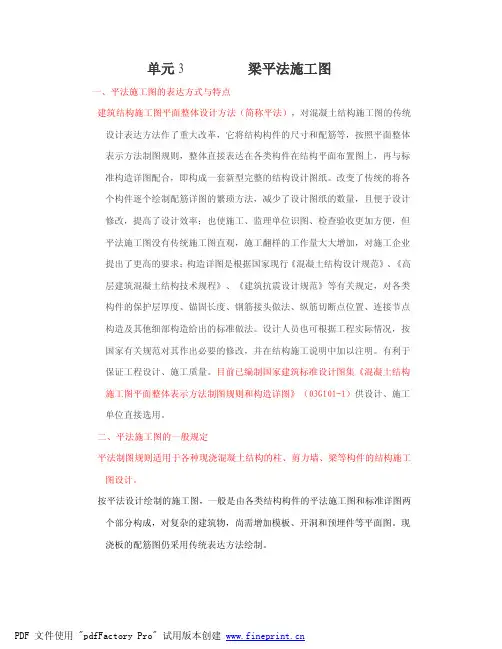

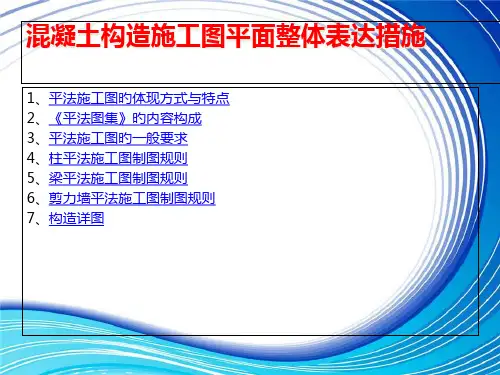

单元3 梁平法施工图一、平法施工图的表达方式与特点建筑结构施工图平面整体设计方法（简称平法），对混凝土结构施工图的传统设计表达方法作了重大改革，它将结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件在结构平面布置图上，再与标准构造详图配合，即构成一套新型完整的结构设计图纸。
改变了传统的将各个构件逐个绘制配筋详图的繁琐方法，减少了设计图纸的数量，且便于设计修改，提高了设计效率；也使施工、监理单位识图、检查验收更加方便，但平法施工图没有传统施工图直观，施工翻样的工作量大大增加，对施工企业提出了更高的要求；构造详图是根据国家现行《混凝土结构设计规范》、《高层建筑混凝土结构技术规程》、《建筑抗震设计规范》等有关规定，对各类构件的保护层厚度、锚固长度、钢筋接头做法、纵筋切断点位置、连接节点构造及其他细部构造给出的标准做法。
设计人员也可根据工程实际情况，按国家有关规范对其作出必要的修改，并在结构施工说明中加以注明。
有利于保证工程设计、施工质量。
目前已编制国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）供设计、施工单位直接选用。
二、平法施工图的一般规定平法制图规则适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。
按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准详图两个部分构成，对复杂的建筑物，尚需增加模板、开洞和预埋件等平面图。
现浇板的配筋图仍采用传统表达方法绘制。
按平法设计绘制结构施工图时，必须根据具体工程，按照各类构件的平法制图规则，在按结构层（标准层）绘制的平面布置图上直接表示各构件的尺寸和配筋。
出图时，宜按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
按平法设计绘制结构施工图时，应当用表格或其它方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高与结构层高在单项工程中必须统一。
9.5 平法施工图9．5。
1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。
2。
平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。
改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。
平法适用的结构构件为柱、剪力墙、梁三种。
内容包括两大部分,即平面整体表示图和标准构造详图。
在平面布置图上表示各种构件尺寸和配筋方式。
表示方法分平面注写方式、列表注写方式和截面注写方式三种。
3。
常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。
5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。
图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。
它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。
柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。
图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。
如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。
任务1 框架梁平法施工图识读■任务目标1．掌握钢筋混凝土框架结构中梁平法施工图的制图规则2．熟练识读一般框架结构的梁平法施工图■任务内容■知识解读一、梁平法施工图的表示方法在梁平面图上采用平面注写方式或截面注写方式表达梁的尺寸、配筋等相关信息，就是梁的平法施工图，见图8-2。
梁的平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图，见图8-3。
二、梁的平面注写方式梁的平面注写方式包括“集中标注”和“原位标注”。
其中集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
施工时，原位标注的取值优先，见图8-5。
图例识读：8@100/200(2) 表示箍筋为HPB300级钢筋，直径8mm，加密区间距100mm，非加密区间距200，均为两肢箍通长筋或架立筋当上部同排纵钢中既有通长筋又有架立筋时，用“角部通长纵筋+（架立筋）”注写；当梁上部、下部通长纵筋全跨相同，或多数跨相同时，可用“上部通长纵筋；下部通长纵筋”注写。
图例识读：梁侧构造钢筋或受扭钢筋由代号（梁侧纵向构造钢筋以大写字母G打头，受扭钢筋以大写字母N打头）、梁两侧的总配筋值（两侧对称配筋）、钢筋级别、直径组成图例识读：梁顶面标高高差（选注项）梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括号内，无高差时不注写图例识读：三维图形举例8-1：结施-08，KL207框架梁2、梁的原位标注■任务实施一、楼层梁平法施工图识读1．楼层梁平法施工图以结施-08、8.070~11.670梁平法施工图为例，该图纸如下。
2．楼层梁平法施工图识读梁平法施工图的主要内容有五方面：（1）图号、图名和比例；（2）结构层楼面标高、结构层高与层号；（3）定位轴线及其编号、间距尺寸；（4）梁平法标注：梁的编号、尺寸、配筋和梁面标高高差；（5）必要的设计详图和说明。
图纸识读要按一定的方法和步骤对这五方面的内容逐一识读，结施-08的识读见表8-4。
