纸箱自动包装生产流水线流简述流程图

自动化包装线操作流程自动化包装线是现代工业生产中常见的一种设备，能够实现高效、准确、稳定的产品包装。

本文将为您介绍自动化包装线的操作流程。

一、设备准备1. 确保设备安全：在正式操作之前，首先要进行设备安全检查，确保设备没有故障或其他安全隐患。

2. 准备包装材料：根据产品的不同特点和包装要求，准备好合适的包装材料，如纸箱、胶带、泡沫等。

二、调试设备1. 设备上电：对自动化包装线进行上电操作，并确保设备能够正常运行。

2. 调试参数设置：根据产品的尺寸、重量等特性，设置合适的参数，确保设备能够准确地完成包装操作。

3. 测试运行：进行设备的试运行，检查设备是否正常工作，以及调试参数是否合理。

三、产品供应1. 准备产品：将需要包装的产品准备好，确保产品符合包装要求，并排列整齐。

四、包装流程1. 产品进料：将产品放入自动化包装线的进料位置，确保产品能够顺利进入包装线。

2. 产品定位：自动化包装线会根据设定的参数，在流水线上将产品定位到合适的位置，以便进行后续的包装操作。

3. 包装材料包覆：根据产品的形状和包装要求，自动化包装线会自动将合适的包装材料进行包覆，如使用纸箱将产品包装起来。

4. 封口操作：自动化包装线会对纸箱进行封口操作，以确保产品的安全性和完整性。

5. 标签贴附：根据需要，在包装箱上进行标签贴附操作，以方便产品的识别和管理。

6. 成品出料：包装完成的产品会顺利地从自动化包装线的出料口出来，准备进行下一步的运输和储存。

五、设备维护1. 定期保养：定期对自动化包装线进行保养和维护，清洁设备，检查设备的各个部件是否正常运行。

2. 故障排除：如果设备出现故障，需要进行及时排除，确保设备能够正常使用。

六、总结自动化包装线操作流程包括设备准备、设备调试、产品供应、包装流程和设备维护等多个环节。

在操作过程中，需严格按照规定的步骤进行操作，以确保包装线的正常运行。

自动化包装线的使用能够提高包装效率，降低包装成本，提高产品的质量和外观，对现代工业生产具有重要的意义。

包装车间工作流程图一、引言包装车间是一个关键的生产环节，它负责将生产线上的产品进行包装和标识，确保产品的安全和质量。

本文将详细介绍包装车间的工作流程，包括原材料准备、包装操作、质量检验和出货等环节。

二、工作流程图[在此插入包装车间工作流程图]三、工作流程详解1. 原材料准备a. 接收原材料：包装车间接收来自仓库的原材料，包括纸箱、塑料膜、标签等。

b. 检查原材料：对接收到的原材料进行外观检查和数量核对，确保符合要求。

c. 存储原材料：将检查合格的原材料按照规定的存储要求进行分类和储存。

2. 包装操作a. 准备包装设备：根据产品的特性和包装要求，准备合适的包装设备，如封箱机、包装机等。

b. 进行包装：将产品放置在合适的包装材料中，进行封装和密封操作。

c. 标识产品：在包装上附加标签或印刷产品信息，如批次号、生产日期等。

d. 检查包装质量：对包装后的产品进行外观检查，确保包装质量符合标准。

3. 质量检验a. 抽检样品：从包装好的产品中抽取样品进行质量检验。

b. 进行检测：对样品进行各项质量指标的检测，如尺寸、重量、外观等。

c. 记录检测结果：将检测结果记录在检验报告中，包括合格品和不合格品的数量。

4. 出货a. 包装产品：将通过质量检验的产品重新包装，确保产品的安全和完整性。

b. 准备出货单：根据客户订单和出货要求，准备相应的出货单和相关文件。

c. 安排物流：与物流部门协调，安排合适的运输方式和时间。

d. 出货确认：确认出货单和产品的准确性，进行最后的出货确认。

四、总结包装车间的工作流程是一个关键的环节，它直接关系到产品的安全和质量。

通过本文所描述的工作流程，可以确保包装车间的工作有条不紊地进行，最终提供符合质量要求的产品。

在实际操作中，应根据具体情况进行调整和优化，以提高效率和质量。

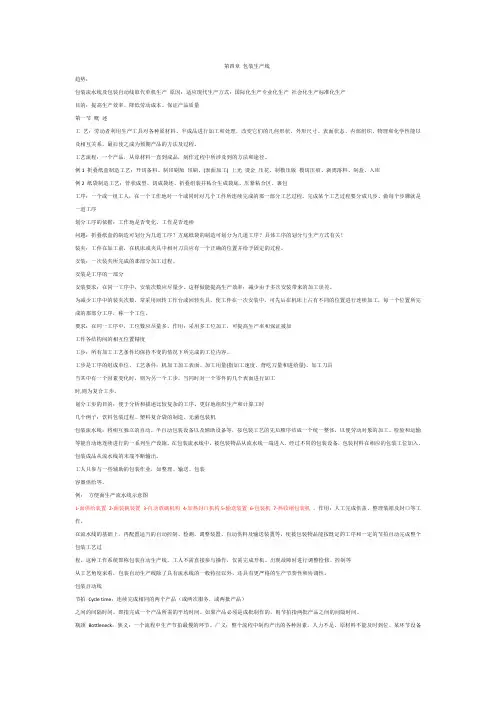

第四章包装生产线趋势：包装流水线及包装自动线取代单机生产原因：适应现代生产方式：国际化生产专业化生产社会化生产标准化生产目的：提高生产效率、降低劳动成本、保证产品质量第一节概述工艺：劳动者利用生产工具对各种原材料、半成品进行加工和处理，改变它们的几何形状、外形尺寸、表面状态、内部组织、物理和化学性能以及相互关系，最后使之成为预期产品的方法及过程。

工艺流程：一个产品，从原材料一直到成品，制作过程中所涉及到的方法和途径。

例1 折叠纸盒制造工艺：开切备料、制印刷版印刷、(表面加工) 上光烫金压花、制模压版模切压痕、剥离落料、制盒、入库例2 纸袋制造工艺：管状成型、切成袋坯、折叠组装并粘合生成袋底、压紧粘合区、裹包工序：一个或一组工人，在一个工作地对一个或同时对几个工件所连续完成的那一部分工艺过程。

完成某个工艺过程要分成几步、做每个步骤就是一道工序划分工序的依据：工作地是否变化、工作是否连续问题：折叠纸盒的制造可划分为几道工序？方底纸袋的制造可划分为几道工序？具体工序的划分与生产方式有关！装夹：工件在加工前，在机床或夹具中相对刀具应有一个正确的位置并给予固定的过程。

安装：一次装夹所完成的那部分加工过程。

安装是工序的一部分安装要求：在同一工序中，安装次数应尽量少。

这样做能提高生产效率；减少由于多次安装带来的加工误差。

为减少工序中的装夹次数，常采用回转工作台或回转夹具，使工件在一次安装中，可先后在机床上占有不同的位置进行连续加工，每一个位置所完成的那部分工序，称一个工位。

要求：在同一工序中，工位数应尽量多。

作用：采用多工位加工，可提高生产率和保证被加工件各结构间的相互位置精度工步：所有加工工艺条件均保持不变的情况下所完成的工位内容。

工步是工序的组成单位。

工艺条件：机加工加工表面、加工用量(指加工速度、背吃刀量和进给量)、加工刀具当其中有一个因素变化时，则为另一个工步。

当同时对一个零件的几个表面进行加工时,则为复合工步。

包装车间工作流程图标题：包装车间工作流程图引言概述：包装车间是生产流程中至关重要的一个环节，它涉及到产品包装的整个过程，从物料准备到包装完成。

本文将详细介绍包装车间的工作流程图，以匡助读者更好地了解包装车间的运作。

正文内容：一、物料准备阶段1.1 原材料准备在包装车间工作流程图中，原材料准备是首要步骤。

这一阶段包括获取所需的包装材料，如纸箱、塑料薄膜等，并确保其质量符合要求。

同时，还需准备其他辅助材料，如胶带、标签等。

1.2 物料检验为确保产品包装质量，物料检验是不可或者缺的一步。

在这个阶段，包装人员需要对所使用的包装材料进行检查，包括外观、尺寸、强度等方面的检测，以确保其符合产品包装的要求。

1.3 物料储存在物料准备阶段的最后一步，包装人员需要将已检验合格的包装材料进行储存。

这需要合理的仓储管理，确保物料的安全、整洁，并能够方便快速取用。

二、包装操作阶段2.1 包装设备准备在包装操作阶段，包装人员需要准备好所需的包装设备，如封箱机、打包机等。

这些设备需要进行日常维护和保养，以确保其正常运行。

2.2 包装操作执行在这一阶段，包装人员根据产品的包装要求，进行包装操作。

这包括将产品放入包装材料中，进行封装、封箱等步骤。

同时，还需注意包装过程中的质量控制，如包装速度、封口质量等。

2.3 包装质检为确保产品包装的质量，包装质检是必不可少的。

在这一阶段，包装人员需要对已包装好的产品进行检查，包括外观、尺寸、标签等方面的检测，确保产品包装符合标准。

三、包装成品阶段3.1 成品检验在包装成品阶段，包装人员需要对已包装好的产品进行最终的检验。

这包括对产品外观、尺寸、包装标识等方面进行检测，确保产品符合质量要求。

3.2 成品储存在成品阶段的最后一步，包装人员需要将已包装好的产品进行储存。

这需要合理的仓储管理，确保产品的安全、整洁，并能够方便快速取用。

3.3 成品出库当产品需要出库时，包装人员需要按照像应的出库流程进行操作。

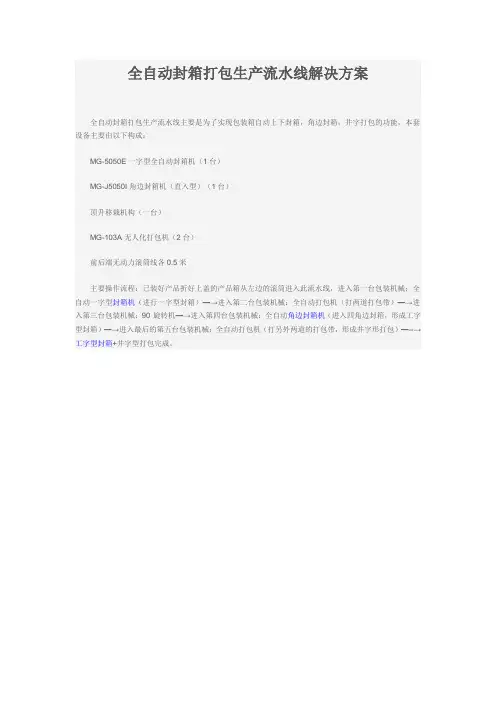

全自动封箱打包生产流水线解决方案
全自动封箱打包生产流水线主要是为了实现包装箱自动上下封箱，角边封箱，井字打包的功能，本套设备主要由以下构成：
MG-5050E一字型全自动封箱机（1台）
MG-J5050I角边封箱机（直入型）（1台）
顶升移栽机构（一台）
MG-103A无人化打包机（2台）
前后端无动力滚筒线各0.5米
主要操作流程：已装好产品折好上盖的产品箱从左边的滚筒进入此流水线，进入第一台包装机械：全自动一字型封箱机（进行一字型封箱）—→进入第二台包装机械：全自动打包机（打两道打包带）—→进入第三台包装机械：90°旋转机—→进入第四台包装机械：全自动角边封箱机（进入四角边封箱，形成工字型封箱）—→进入最后的第五台包装机械：全自动打包机（打另外两道的打包带，形成井字形打包）—--→工字型封箱+井字型打包完成。

包装流水线流程1. 产品上线- 嘿，这就好比是一场比赛，运动员们要站到起跑线上准备出发啦！产品就是我们要包装的“运动员”，它们要来到包装流水线的起点，准备开始这场包装之旅呢！比如说，一瓶饮料要开始它的包装流程啦。

2. 清洁检查- 哎呀呀，这一步可重要啦！就像我们出门前要把自己收拾干净整洁一样。

要对产品进行仔细的清洁和检查，看看有没有瑕疵啥的。

就好比你要去参加一个重要活动，肯定得把自己打理得好好的呀！比如一个玩具，得检查下有没有破损的地方。

3. 贴标- 哇哦，这就像是给产品穿上一件漂亮的“衣服”！把各种标签贴到产品上，让大家知道这是什么产品，有啥特点。

比如说给一盒饼干贴上成分表的标签，让人一目了然呢。

4. 灌装或填充- 嘿，这一步就好像是给一个空瓶子装满水一样。

如果是液体产品，那就要进行灌装；如果是其他需要填充的产品，那就把它们填满。

你想想看，一个空的薯片袋子，得把薯片装进去才行呀！5. 封口- 哈哈，这可是关键的一步呀！就像给一个礼物盒系上漂亮的丝带。

把产品的口子封好，确保里面的东西不会掉出来。

比如一袋牛奶，封好口才不会洒出来嘛。

6. 包装- 哟呵，这就是给产品穿上正式的“外套”啦！把产品用合适的包装材料包起来，保护好它们。

这就跟你冬天出门要穿厚棉袄一样呢！像一个手机，得用盒子包装好呀。

7. 质量检测- 嘿呀，这可不能马虎！就像老师检查学生作业一样，得仔细看看包装得好不好，有没有问题。

要是有问题，那可不行哦！比如说检查一个包装好的礼品盒，看看有没有破损的地方。

8. 码垛- 哇塞，这就像是把东西整齐地堆起来一样。

把包装好的产品按照一定的规则堆起来，准备运输啦！你想想看，一堆整齐的货物，看着多舒服呀！比如把一箱箱饮料码好。

9. 运输- 哈哈，最后一步啦！产品要踏上新的旅程咯，就像你出门去旅行一样兴奋呢！它们会被运到各个地方，到达消费者手中。

比如说一辆装满货物的卡车，开往各个销售点呢！。

纸箱生产工艺流程(图文)包装纸箱用途广泛，可用来包装食品、饮料、家用电器、医药、日用化妆品、机电等产品。

包装纸箱优点•重量轻三层（单瓦楞）纸板的重量按用纸175/150/150g/m2 计算，约600 g/m2 ，而同样3mm 厚度的木板的重量约为 2000 g/m2 ，是纸板的3倍以上。

•成本低其原料为原纸，可用木浆（木材的边角料）、草浆制作，并可方便地回用再利用（无公害）。

（环保）•易加工由于纸张的平整性，决定了其可以方便地进行印刷。

•便于储存和运输由于纸箱能够折叠，在储存与运输时占用的空间很小很方便储存与运输，而这是木材包装、金属包装所不具备的。

•结构合理瓦楞的楞型（U、V、UV）结构大大地提供了纸箱的抗压、耐破能力。

原纸是形成纸板、纸箱产品质量的重要因素之一，是纸板、纸箱组成的主要原料。

按用途可分为二大类即箱纸板（GB13024-91）和瓦楞原纸（GB13023-91）用作瓦楞纸箱的面纸、里纸或中心纸。

其质量等级为A、B、C、D。

其中A、B、C为挂面纸板。

根据纸张的颜色及表面处理方式，又可细分为白版纸与牛皮纸按制造商来分可分为国产纸、进口纸，而进口纸中又可细分美卡、俄卡等。

瓦楞的基本形状有U形和V形，U形的楞峰接近圆形，V] 形的楞峰接近尖形，如下图所示。

a)单瓦楞纸板（三层板） b)双瓦楞纸板（五层板）c)三瓦楞纸板（七层板）瓦楞纸箱是以箱坯为基础，通过结合、封箱和捆扎而成为箱形结构的。

瓦楞纸板生产线纸板形成工艺：瓦楞生产线的结构：瓦线按其最高生产速度可分为中低速（150m/min 以下）、中高速（150m/min以上）。

一般一条瓦楞生产线由下列单机和系统组成：•a)原纸支架。

• 作用是支撑原纸，使其可以一定的速度进行生产。

目前一般采用的均是液压无轴方式。

对先进的瓦线在原纸支架上可带有自动接纸机，保证换纸时的质量及效率。

•b)预热器。

• 对进入瓦楞辊前原纸进行预热，使其便于成型及粘合。

包装车间工作流程图一、工作流程概述包装车间是一个关键的生产环节，负责将生产完成的产品进行包装和标识，确保产品的质量和安全。

本文将详细描述包装车间的工作流程，包括接收产品、检查、包装、标识和出库等环节。

二、工作流程详述1. 接收产品1.1 从生产车间接收产品，确认数量和品种是否与生产计划一致。

1.2 对接收的产品进行初步检查，包括外观、尺寸和分量等方面的检验。

1.3 将产品按照规定的存放区域进行分类和归档。

2. 检查2.1 对产品进行质量检查，包括外观、尺寸、标签等方面的检验。

2.2 如果发现产品存在质量问题，及时通知生产车间进行修复或者重新生产。

2.3 记录检查结果，包括合格和不合格的产品数量。

3. 包装3.1 根据产品的特性和要求，选择合适的包装材料和包装方式。

3.2 将产品放入包装材料中，注意保护产品的完整性和安全性。

3.3 使用包装设备进行封装和密封，确保包装的坚固和防水性。

3.4 完成包装后，进行包装质量检查，确保包装符合相关标准和要求。

4. 标识4.1 为每一个包装好的产品添加标识，包括产品名称、规格、生产日期等信息。

4.2 使用标识设备进行标识，确保标识的清晰和持久性。

4.3 根据产品的不同特性和目的，可以添加特殊标识，如警示标识或者防伪标识等。

5. 出库5.1 将已包装和标识好的产品按照定单要求进行分拣和配载。

5.2 根据出库清单，将产品装车并记录相关信息，如出库时间、车牌号等。

5.3 完成出库后，对出库的产品进行最后一次检查，确保产品的数量和质量无误。

三、工作流程优化为了提高包装车间的工作效率和质量，可以考虑以下优化措施：1. 引入自动化设备，如自动包装机和标识机，减少人工操作和提高生产效率。

2. 优化包装材料的选择和使用，选择环保、易于回收的材料，降低成本和环境影响。

3. 建立标准化的包装和标识流程，确保每一个环节都按照规定进行操作，提高产品的一致性和品质。

4. 建立完善的质量管理体系，包括质量检查、不良品处理和问题反馈等环节，及时发现和解决质量问题。

本技术公开了一种自动装箱生产线，包括用于物料输送的第二输送机构，物料经输送后落入料框，料框装满物料后再通过第三输送机构进行转运，还包括与第二输送机构相连的落料机构，落料机构包括用于落料的倾斜槽体和位于槽体出口的接料斗；抖箱机构，抖箱机构位于落料机构下方，抖箱机构包括升降板，升降板上安装有限位板和气缸安装侧板，气缸安装侧板上设有水平驱动料框的气缸；第一输送机构，第一输送机构与第三输送机构平齐相连，第一输送机构，包括承载料框的导轨，导轨内侧安装有驱动装置；升降装夹机构，升降装夹机构位于第一输送机构上部用以夹持料框。

上述机构均通过控制器控制执行动作，实现物料装箱自动化操作，效率高。

权利要求书1.一种自动装箱生产线，包括用于物料输送的第二输送机构，物料经输送后落入料框，料框装满物料后再通过第三输送机构进行转运，其特征在于，还包括与第二输送机构相连的落料机构，所述的落料机构包括用于落料的倾斜槽体和位于槽体出口的接料斗，槽体上设有可转动的挡料板和分隔板；抖箱机构，抖箱机构位于落料机构下方，所述的抖箱机构包括升降板，升降板上安装有限位板和气缸安装侧板，气缸安装侧板上设有水平驱动料框的气缸，升降板底部还设置有第二升降气缸；第一输送机构，第一输送机构与第三输送机构平齐相连，所述的第一输送机构包括承载料框的导轨，导轨内侧安装有驱动装置，驱动装置上设有推动料框移动的挡块；升降装夹机构，升降装夹机构位于第一输送机构上部用以夹持料框，所述的升降装夹机构包括可水平移动的夹板，夹板安装在支撑架上，支撑架与升降机构相连。

2.根据权利要求1所述的自动装箱生产线，其特征在于，所述的槽体通过分隔板隔开，槽体背面设置有与分隔板相连的背向气缸。

3.根据权利要求3所述的自动装箱生产线，其特征在于，所述的槽体出口设有挡料板，挡料板与槽体的侧板上安装的侧向气缸相连。

4.根据权利要求4所述的自动装箱生产线，其特征在于，所述的槽体上方还设有盖板，槽体下方与接料斗之间还设置分料架和计数器，分料架是由若干杆件拼接成镂空网架。

包装车间工作流程图一、工作流程概述包装车间是一个重要的生产环节，负责对产品进行包装和标识，确保产品的完整性和质量。

本文将详细描述包装车间的工作流程，包括接收产品、准备包装材料、包装操作、质量检查和出库等环节。

二、工作流程详述1. 接收产品包装车间接收到来自生产车间的产品，需要核对产品种类和数量，并记录到接收表中。

同时，对产品进行初步的检查，确保产品没有明显的破损或缺陷。

2. 准备包装材料根据产品的不同特性和尺寸，包装车间需要准备相应的包装材料。

包装材料可以包括纸箱、泡沫垫、塑料薄膜等。

工作人员根据产品的要求，选择合适的包装材料，并将其准备好。

3. 包装操作在包装操作环节，工作人员需要按照产品的包装要求进行操作。

一般步骤包括：a. 将产品放置在包装材料中，确保产品与包装材料之间有足够的缓冲和保护。

b. 封装包装材料，使用胶带或热封机等工具将包装材料封闭，确保产品在运输过程中不会受到损坏。

c. 标识包装，根据产品的要求，在包装上标注产品的相关信息，如型号、批次号、生产日期等。

4. 质量检查包装完成后，工作人员需要对包装后的产品进行质量检查，确保包装的完整性和质量。

质量检查可以包括：a. 外观检查，检查包装是否完整，是否有明显的破损或污染。

b. 尺寸检查，检查包装后的产品尺寸是否符合要求。

c. 标识检查，检查包装上的标识是否清晰可见，是否与产品信息一致。

5. 出库经过质量检查合格的产品，可以进行出库操作。

工作人员将包装好的产品按照订单要求进行整理，记录出库数量，并进行相应的出库手续。

出库完成后，将出库记录反馈给相关部门，以便及时更新库存信息。

三、数据统计与分析包装车间的工作流程可以通过数据统计和分析来进行优化和改进。

以下是一些常见的数据统计指标：1. 包装效率：衡量包装车间的生产效率，可以通过统计包装数量和工时来计算。

2. 包装损耗率：衡量包装过程中的损耗情况，可以通过统计损坏或废弃的包装材料数量来计算。

包装车间工作流程图一、工作流程概述包装车间是一个重要的生产环节，它负责对产品进行包装、封装和标识，确保产品的安全运输和销售。

本文将详细描述包装车间的工作流程，包括原材料准备、包装操作、质量检验和出货等环节。

二、工作流程详细描述1. 原材料准备a. 车间管理员根据生产计划和包装要求，提前准备好所需的包装材料，如纸箱、塑料袋、胶带等。

b. 检查包装材料的质量和数量，确保符合要求，并进行记录。

c. 将包装材料按照规定的存放位置进行分类和摆放，方便工人取用。

2. 包装操作a. 工人根据生产计划和产品要求，将待包装的产品送至包装区域。

b. 根据产品的特点和包装要求，选择合适的包装材料和包装方式。

c. 将产品放入包装材料中，并根据需要添加填充物，确保产品在运输过程中不受损。

d. 使用胶带或其他封装材料将包装材料封好，确保包装的完整性和密封性。

e. 在包装上标注产品信息，如产品名称、规格、批次号等，以便于追溯和识别。

3. 质量检验a. 包装完成后，质检员会对包装的产品进行检验。

b. 检查包装的完整性、密封性和外观质量，确保符合标准要求。

c. 针对特定产品，还需进行重量、尺寸等方面的检测。

d. 如果发现包装存在问题，质检员会及时记录并通知相关人员进行处理。

4. 出货a. 经过质检合格的产品，将会被移至出货区域。

b. 出货员根据订单和发货要求，将产品进行分类、打包和标识。

c. 生成出货清单并核对清单上的产品信息，确保准确无误。

d. 产品装车并进行记录，包括车号、司机信息等。

e. 出货员将产品交由物流人员，确保按时准确地发货给客户。

5. 清洁和维护a. 包装车间在工作结束后，需要进行清洁和整理，保持车间的整洁和安全。

b. 清理包装废料和其他垃圾，确保车间环境清洁。

c. 定期对包装设备进行维护和保养，确保设备正常运行。

三、工作流程的优化和改进为了提高包装车间的工作效率和质量，可以考虑以下优化和改进措施：1. 引入自动化设备，减少人工操作，提高包装速度和准确性。

自动化包装流水线解决方案自动化包装流水线组成部分1.MG-505纸箱成型封底机2.动力输送机（空纸箱输送）3.MG5545C全自动边封收缩包装机4.装箱机5.喷码机6.MG-503折盖封箱机7.MG-504角边封箱机8.MG-102B无人化打包机9.栈板供给码垛机10.MH-105B全自动穿剑式打包机11.MG-105A全自动栈板水平打包机12.TP2000FZ-PL在线缠绕包装机13.成品暂存区（无动力输送机）自动包装流水线解决方案流程概述整条自动包装流水线由：纸箱成型封底机（开箱机）、封切热收缩机、自动装箱机、喷码机、折盖封箱机、角边封箱机、无人化打包机、栈板供给码垛机、穿剑式打包机、水平式打包机、在线缠绕包装机及输送机组成。

此款包装流水线为昱音最完整成套设备，整套包装线可实现无人化运行、包装外观整洁、稳固。

开箱机（纸箱成型封底机）完成吸箱、开箱、胶带封底，输送到积放滚筒输送机，阻挡器阻挡纸箱。

全自动封切包装机是通过前后输送皮带将产品送入到位，光电开关感应产品到位，由PLC和其它外围线路控制气动元件和机械装置相结合的自动包装设备。

该设备的执行元件是气缸。

由二位五通电磁阀控制其前进和后退。

气缸的工作位置由磁性开关和接近开关检测并反馈给PLG由PLC通过程序发出控制命令给相应气缸的电磁阀，从而控制气缸的动作。

通过自动控制将产品外表用收缩膜封切包装起来。

通过收缩机炉膛，完成贴体包装。

通过输送线进入装箱机（根据产品可采取平推式装箱、落差式装箱、机械手装箱）由设备完成装箱后，放行纸箱包装。

通过输送机进入喷码区域完成喷码（喷码机国产及进口可选）。

进入折盖封箱机前端，自动折盖封箱机纸箱底部面形成的四面可弯折的面板折合，放入物品后输入由两侧皮带驱动的输送轨道内，封箱机上侧的纸箱折盖装置启动，折盖封箱一次性完成。

纸箱大小变化时，全自动机器定位（MG-503即盖封箱机有此功能）。

产品进入角边封箱机后经输送链（带、辗）送入封箱机，并递交给输箱机构，由夹箱皮带夹住纸箱的两侧面，向前运动。
