IC卡电梯刷卡轿厢内门禁即梯控系统安装施工布线工艺规范书

门禁管理系统安装工艺1、门禁管理系统操作工艺1)、门禁管理系统安装工艺流程2)、门禁管理系统安装要求(1)、系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。

与裸放的电力电缆的最小净距800mm，与放在有接地的金属线槽或钢管中的电力电缆最小净距150mm。

(2)、水平子系统应穿钢管埋于墙内。

(3)、弱电线路与强电线路的电缆应分别设置在弱电竖井和强电竖井内。

如受条件限制必须合用同一竖井时，应分别布置在竖井相对映的墙体上。

(4)、穿管绝缘导线火电缆的总截面积不应超过管内截面积的40%。

(5)、敷设于封闭线槽内的绝缘导线或电缆的总截面积，不应大于线槽净截面积的50%。

3)、门禁系统安装使用(1)、编码：在安装使用本产品之前必须对它进行编码，若使用多个本产品组成的联网型系统，它们之间的编码不能一致，以便识别各个门口人员的进出情况。

(2)、编码方式按产品说明书进行操作。

(3)、卡的注册：在使用本产品之前必须将所有用户卡的信息注册至本产品的内部存储器中。

卡的注册方法采用写卡控制器接入本产品的总线端，确认无误后，方可进行相关命令操作。

4)、端子箱安装(1)、设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在竖井的墙壁上明装，管进箱处应带好护口，将干线和支线电缆分别引入各自的管路内。

(2)、剥去电缆绝缘层和导线绝缘层，使用校线耳机，两人分别在线路两端逐根核对导线编号。

(3)、将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧。

(4)、原则上先压接从中心引来的干线，后压接水平线路。

5)、管理机安装管理机是一台符合探测器实时运行状态的PC机。

PC机放置在控制中心内。

按照监视器产品说明安装运行软件以及用总线接各建筑物门禁至管理机。

6)、调试验收门禁系统各种设备的系统调试，由局部到系统进行。

在调试过程中应遵照公安部颁发的《公共安全行业标准》，深入检查各部件和设备安装是否符合规范要求。

智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
智能IC卡电梯刷卡梯控门禁系统的现场安装接线调试
1、电梯轿厢操纵面板上乙方需开一个方型孔，用于安装读卡头，尺寸为：长88mm×高55mm，开孔位置后部留出40mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡读卡头的安装位置，并提供相关的图纸，读卡头的固定由乙方现场自行处理。

2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。

3、IC卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：350mm×350mm×110mm）在电梯轿厢顶的安装位置并提供相关的图纸。

4、乙方在设备安装调试时，需有专业电梯维护人员在现场提供支持。

5、乙方提供机房到轿顶的6*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯。

其布线施工绑扎等需要电梯公司现场技术指导及配合。

6、电梯公司需在电梯轿箱顶部提供一个无源开关量的消防信号，用于多奥IC卡电梯控制器消防联动功能。

7、电梯公司现场配合乙方采用无源干接点方式截取电梯按键信号线的接入。

8、对讲公司配合乙方做协议或硬件联动的接入。

I C卡电梯智能控制系统安装及施工方案首先做一个项目概述，项目的设计，施工，调试都由深圳旺龙智能科技有限公司负责实施完成，为更好的落实系统的设计，安装，调试，验收，培训，服务等工作，拟定本系统施工组织设计。

其次确定项目人员配置，包括项目组织结构和管理人员简历，本项目组成员必须严格执行本工程实施方案，使IC卡电梯对讲联动控制系统项目管理规范化，使投标商对内在标准有序的环境下各专业高效优质运行；对外在统一流程的支持下各项目方相互协调配合。

保证项目各方在建设方的统一管理之下，理顺关系、消除矛盾，实现建设方规定的工期目标、质量目标、费用目标、安全目标和文明施工目标。

实现公司规定的经营目标。

再次确定工程进度安排和工程施工进度计划表，根据合同要求进场施工，在甲方确定施工图纸后，我司开始正式进场指导布线，施工安装与调试，工程人员负责所有现场设备的安装指导和调试。

施工步骤如下：一，线缆敷设：1、需从电梯轿箱顶上布线到轿箱操作面板，将电梯读头、电梯按钮、数据采集接口按图纸连接。

2、电梯控制系统在轿顶上到AC 220V电源。

3、通过电梯随行电缆（6芯，要求电梯公司提供）引至电梯轿箱，用于消防信号连接、电梯系统联网、电梯群控信号联接等。

4、从各单元住户对讲分机引一条RVV2*0.5电梯授权线至楼层弱电井与楼层信号采集器相联。

5、从弱电井引一条RVVP2*0.75屏幕线将各楼层信号采集器通过RS485手握手方式引到电梯机房与旺龙公司电梯群控器相联。

二，电梯系统工程施工：1、先检测电梯选层面板内按键开关信号的排序和公共端的连接。

2、确定IC卡读卡头、IC卡主控板、电源、电源开关、通讯采集口、电梯群控器、楼层信号采集器及电源的安装位置。

3、对轿箱面板进行开槽，安装固定IC卡读卡头。

4、安装IC卡主控板、电源、电源开关、通讯采集口。

5、截取按键开关信号到IC卡主控板，再将输出信号恢复连接到原开关信号点。

6、在IC卡主控板断电时，对电梯各按键进行选层测试，若按原状态运行，则接线正确。

安装刷卡门禁有何规范门禁系统施工工艺要求刷卡门禁系统是一项高技术的工程，涉及到机械安装与电脑程式的安装两大部分。

因此，其安装必须有一套明确的指引，才能保证安装品质。

那么，安装刷卡门禁有何规范？本文着重介绍门禁系统施工工艺要求。

刷卡门禁，是门禁系统的一种。

对于门禁系统，行业内有一套施工工艺要求。

1、控制器箱安装箱体板与框架应与建筑物表面配合严密。

严禁采用电焊或气焊将箱体与预埋管口焊在一起。

控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。

控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。

安装明装壁挂式控制器箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。

要求箱体背板与墙面平齐，其高度有设计要求时以设计要求为准。

2、线缆敷设布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。

管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须线上盒（箱）处连接。

控制器箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能所敷设的线缆两端必须做标记，遮罩电缆的遮罩层均需单端可靠接地。

3、终端设备安装终端设备安装时要与相关专业配合在门框、门扇上开孔。

读卡器、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。

如无特殊要求，读卡器和出门按钮的安装高度宜为1.4m，与门框的距离宜为0.1m，电控锁的安装高度宜为1.1m。

读卡器的安装应紧贴墙面，四周无缝隙，安装牢固，配件齐全。

读卡器一般通过专用机螺丝直接固定在暗装装底盒上，注意固定牢固可靠，使面板端正，按设计及产品说明书的接线要求，将盒内甩出的导线与读卡器的接线端子相连接。

安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应。

电磁锁安装：首先将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线。

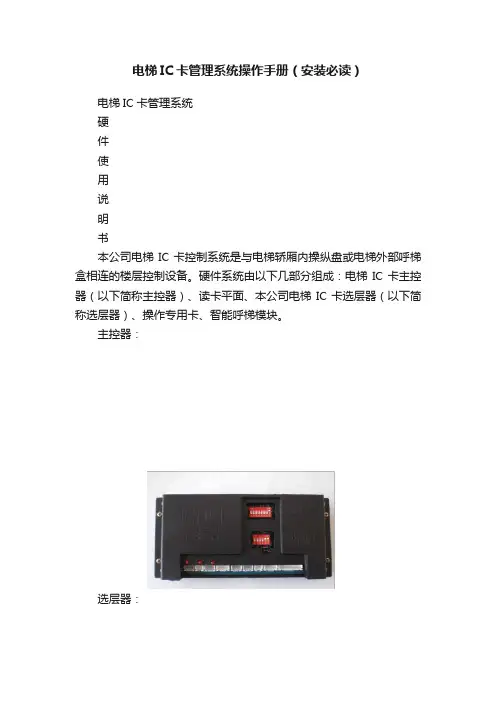

【最新整理，下载后即可编辑】电梯门禁梯控系统施工工艺规范书CPU卡电梯门禁梯控系统施工工艺规范书（1）电梯门禁控制器安装在轿顶护栏上，必须4个螺丝均固定牢固，不能有松动，注意弹簧垫片不能漏！（2）纯玻璃电容触摸电梯IC卡读卡器安装及固定，读卡器安装在电梯面板上，开孔尺寸88*55，读卡头固定必须牢固及水平,不能有松动，注意安装框螺丝不能拧太紧防止碎！（3）线路敷设，轿顶ID卡电梯控制器到操作面板的信号线必须套波纹管且要固定扎紧，与电梯按钮接驳线头必须焊接并套热缩管，按钮线必须分股整齐扎好。

（需要采用多奥定制的AVVR24*0.12专用线材）（4）控制开关线：从电梯轿箱内检修小门处布1根2芯线到IC 卡电梯控制箱，用于安装IC卡电梯控制系统开/关的切换开关，建议使用AVVR2*0.3专用线材。

（多奥已提供并做好了两端接线）(5) 读卡器线：从电梯轿箱按键操纵板COP板开孔处布线（多奥公司已提供）到电梯轿顶的CPU卡电梯控制箱，用于IC卡电梯控制系统与电梯CPU卡读卡器的数据连接。

(6) 以上3-5点的线缆敷设均需注意线览的套管包扎及检查线缆与电梯伸缩门间是否存在有刮碰现象，以免电梯门被刮花或线缆磨坏。

(7) 联网通讯线：从IC卡电梯控制箱布线到管理电脑处，用于电脑与IC卡电梯控制系统的数据连接。

该项布线需注意布线方法：采用RS485总线通讯方式，控制箱与控制箱采用串联方式即手拉手方式）连接，再通过485总线与电脑连接。

线材采用：RVVP2*0.75线材，需要套PVC管的部分必须套管并固定，各个单元要拉一条485总线到管理中心。

（TCP/IP联网方式则直接通过交换机）（8）楼层信号采集器与IC卡电梯控制器的通讯线除走弱电槽部分，其他外露部分需要套PVC管，线材采用：RVVP2*0.75 （9）楼层信号采集器供电线需要套PVC管，线材采用：RVV3*1.0.(10)以上线缆需要做好线缆标识，线头接驳全部采用焊接。

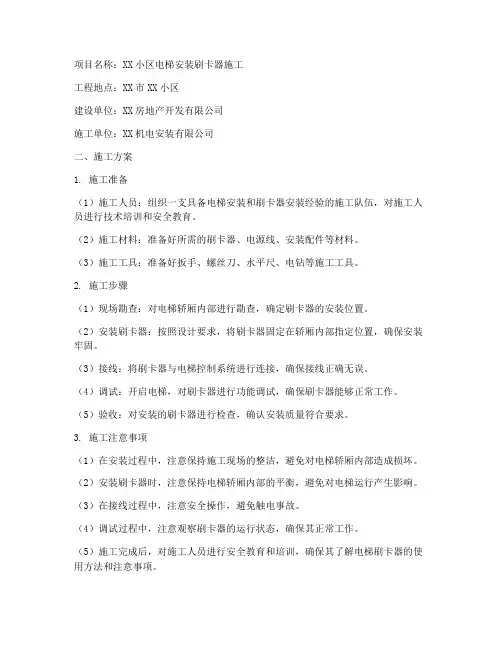

项目名称：XX小区电梯安装刷卡器施工工程地点：XX市XX小区建设单位：XX房地产开发有限公司施工单位：XX机电安装有限公司二、施工方案1. 施工准备（1）施工人员：组织一支具备电梯安装和刷卡器安装经验的施工队伍，对施工人员进行技术培训和安全教育。

（2）施工材料：准备好所需的刷卡器、电源线、安装配件等材料。

（3）施工工具：准备好扳手、螺丝刀、水平尺、电钻等施工工具。

2. 施工步骤（1）现场勘查：对电梯轿厢内部进行勘查，确定刷卡器的安装位置。

（2）安装刷卡器：按照设计要求，将刷卡器固定在轿厢内部指定位置，确保安装牢固。

（3）接线：将刷卡器与电梯控制系统进行连接，确保接线正确无误。

（4）调试：开启电梯，对刷卡器进行功能调试，确保刷卡器能够正常工作。

（5）验收：对安装的刷卡器进行检查，确认安装质量符合要求。

3. 施工注意事项（1）在安装过程中，注意保持施工现场的整洁，避免对电梯轿厢内部造成损坏。

（2）安装刷卡器时，注意保持电梯轿厢内部的平衡，避免对电梯运行产生影响。

（3）在接线过程中，注意安全操作，避免触电事故。

（4）调试过程中，注意观察刷卡器的运行状态，确保其正常工作。

（5）施工完成后，对施工人员进行安全教育和培训，确保其了解电梯刷卡器的使用方法和注意事项。

三、施工进度安排（1）施工准备：1天（2）现场勘查：0.5天（3）安装刷卡器：1天（4）接线：0.5天（5）调试：0.5天（6）验收：0.5天总计：4天四、质量保证措施1. 严格按照施工图纸和施工规范进行施工，确保施工质量。

2. 对施工人员进行技术培训，提高施工技能。

3. 施工过程中，加强质量检查，确保施工质量。

4. 施工完成后，对施工质量进行验收，确保符合要求。

五、安全保证措施1. 施工前，对施工人员进行安全教育，提高安全意识。

2. 施工过程中，严格遵守安全操作规程，确保施工安全。

3. 设置安全警示标志，提醒施工人员注意安全。

4. 配备必要的安全防护用品，确保施工人员的人身安全。

小区I C卡电梯梯控系统安装
步骤(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
随着社会的快速发展，城市高层建筑的兴起给人们的生活带来极大空间的享受，但是城市高层、中高层大厦的智能管理给物业和管理处带来了极大的不便。

而梯控系统的出现就很好的解决了这个问题。

梯控系统是由各楼业主控制各自的楼层内选按钮，一般就是在小区电梯内装IC卡读卡机，每层业主都分配有IC卡，IC卡对应楼层内选，那么怎样在小区安装IC卡电梯梯控系统呢?下面就为大家简单介绍下IC卡电梯梯控系统安装步骤。

一、准备工具
数字万用表、热缩管、220V插头、电烙铁、小型一字螺丝刀、专用通讯线材
二、安装过程
1、电梯控制按键的面板上需预留读卡器位置(读卡器内装);读卡器安装应避开金属，读卡器前面电梯挡板最好用有机玻璃但绝对不能是金属。

读卡器前面电梯挡板应能起到支架作用，能很好拖住读卡器，使读卡器安装的稳固。

2、一般情况下，电梯楼层按键后面都有4根接线，其中有2根为按键楼层指示灯，另外2根为按键控制线，需用万用表—短路档测试好哪2根为电梯楼层按键控制线，方便安装电梯控制系统时截取按键信号线。

3、布电梯控制总线需同电梯随行电缆共同捆绑在一起，总共4根。

因为电梯的安全运行关系到人员的生命安全，而IC卡电梯梯控系统可以在指定时段按授权进入允许的电梯，对电梯乘坐人员进行控制和管理，防止闲杂人员任意乘用电梯出入管制区域，从而提高管制区域的安全管理水平。

2。

电梯门禁梯控系统施工工艺规范书CPU卡电梯门禁梯控系统施工工艺规范书（1）电梯门禁控制器安装在轿顶护栏上，必须4个螺丝均固定牢固，不能有松动，注意弹簧垫片不能漏！（2）纯玻璃电容触摸电梯IC卡读卡器安装及固定，读卡器安装在电梯面板上，开孔尺寸88*55，读卡头固定必须牢固及水平,不能有松动，注意安装框螺丝不能拧太紧防止碎！（3）线路敷设，轿顶ID卡电梯控制器到操作面板的信号线必须套波纹管且要固定扎紧，与电梯按钮接驳线头必须焊接并套热缩管，按钮线必须分股整齐扎好。

（需要采用多奥定制的AVVR24*专用线材）（4）控制开关线：从电梯轿箱内检修小门处布1根2芯线到IC卡电梯控制箱，用于安装IC卡电梯控制系统开/关的切换开关，建议使用AVVR2*专用线材。

（多奥已提供并做好了两端接线）(5) 读卡器线：从电梯轿箱按键操纵板COP板开孔处布线（多奥公司已提供）到电梯轿顶的CPU卡电梯控制箱，用于IC卡电梯控制系统与电梯CPU卡读卡器的数据连接。

(6) 以上3-5点的线缆敷设均需注意线览的套管包扎及检查线缆与电梯伸缩门间是否存在有刮碰现象，以免电梯门被刮花或线缆磨坏。

(7) 联网通讯线：从IC卡电梯控制箱布线到管理电脑处，用于电脑与IC卡电梯控制系统的数据连接。

该项布线需注意布线方法：采用RS485总线通讯方式，控制箱与控制箱采用串联方式即手拉手方式）连接，再通过485总线与电脑连接。

线材采用：RVVP2*线材，需要套PVC管的部分必须套管并固定，各个单元要拉一条485总线到管理中心。

（TCP/IP联网方式则直接通过交换机）（8）楼层信号采集器与IC卡电梯控制器的通讯线除走弱电槽部分，其他外露部分需要套PVC管，线材采用：RVVP2*（9）楼层信号采集器供电线需要套PVC管，线材采用：RVV3*.(10)以上线缆需要做好线缆标识，线头接驳全部采用焊接。

具体线材说明如下：名称型号用途信号线AVVR2*每层每户对讲分机到弱电井楼层信号采集器信号线通讯线RVVP2*轿顶电梯控制器到管理中心电脑485通讯用，弱电井楼层信号采集器到轿顶电梯控制器485通讯用信号线AVVR24*轿顶电梯控制器到电梯控制盘控制线电源RVV3*弱电井楼层信号采集器供电用线信号线AVVR4*用于刷卡呼梯和开锁呼梯，从对讲主机到电梯外招按钮的信号线辅助材料电源排插、麻花钻头φ6,冲击钻头φ6,扎带、固定螺丝螺母，焊锡、电工胶带，热缩管,开孔器φ20，PVC软管、PVC管。

门禁系统的施工布线规范和注意事项指导书一、布线1、读卡器到控制器的线建议用8芯屏蔽多股双绞网线（其中2芯备用，如果不需要读卡器灯反馈合法卡可不接LED线，如果不用读卡器的蜂鸣器反馈非法卡可以不接Buzzer 线），数据线Data1Data0互为双绞的一对。

线径建议0.3平方毫米以上。

最长不可以超过30米。

屏蔽线接控制器的GND。

读卡器标准读卡距离是5-15cm，ID卡读卡器读卡距离稍长，IC卡读卡距离稍短。

如果使用钥匙扣型感应卡读卡距离会更短一般是1－3厘米。

读卡的方式，建议用卡片正对着读卡自然靠近，用卡片从侧面快速划过的读卡方法不可取，不保证刷卡成功。

读卡器安装在金属面上，由于读卡器是射频产品，无论是前方否则后方附近的金属对会吸收其射频信号，如果金属面很大，甚至会影响到读卡器读不到卡，或者读卡距离衰减得很厉害。

另外，两个读卡器距离过近也会影响读卡器，有的会使读卡距离变短，有的会变长引起两个读卡器同时读卡或读卡器读不到卡。

解决办法是：尽量不要安装在金属平面上，或者将读卡器安装背靠金属部分挖掉，两个读卡器之间的距离保持在25cm以上。

2、按钮到控制器的线建议采用两芯线，线径在0.3平方毫米以上。

3、电锁到控制器的线建议使用两芯电源线，线径在1.0平方毫米以上。

如果超过50米要考虑用更粗的线，或者多股并联，和；或者通过电源的微调按钮，调高输出电压到14V 左右。

最长不要超过100米。

门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！由于电锁工作电流比较大（相对于门禁系统的其他设备例如控制器、读卡器），电锁离控制器有一定的距离，线上的压降会比较大。

如果压降太大，会使得电锁有时带得动，有时带不动。

磁力锁有时吸力不够。

表现为门开关不正常。

甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。

有些工程人员图一时布线方便，或者采购方便，使用网络线来布电锁到控制器的电线，是很容易引起故障的，虽然调试的时候好像没有问题，过一段时间，就会经常出现问题了。

电梯IC卡施工方案一、引言随着科技的进步和社会的发展，电梯已经成为现代建筑中必不可少的设备之一。

为了提高电梯的安全性和管理效率，越来越多的电梯开始采用IC卡作为门禁系统。

IC卡可以有效地控制电梯的使用权限，并记录相关数据，方便管理和维护。

本文将介绍电梯IC卡施工方案，包括IC卡的选择、安装位置、施工流程等内容。

二、IC卡选择在电梯IC卡施工方案中，选择合适的IC卡是非常重要的一步。

以下是一些常见的IC卡类型：1.非接触式IC卡：非接触式IC卡采用近场通信技术，无需接触读卡器即可读取卡片信息，具有高速读取、方便快捷的特点。

2.接触式IC卡：接触式IC卡需要通过物理接触与读卡器建立通信，通常需要将IC卡插入读卡器中进行读取。

3.多功能IC卡：多功能IC卡集成了电梯控制、门禁控制、消费支付等功能，可以实现一卡通多用途。

在选择IC卡时，应根据实际需求综合考虑卡片的安全性、读取速度和成本等因素。

三、安装位置在电梯IC卡施工方案中，确定合适的IC卡安装位置是关键之一。

以下是一些常见的IC卡安装位置：1.电梯门禁控制箱：将IC卡读取器安装在电梯门禁控制箱上，方便用户刷卡进出电梯。

2.电梯内部控制面板：将IC卡读取器安装在电梯内部控制面板上，方便用户在电梯内部刷卡选择目标楼层。

3.大堂门禁控制箱：将IC卡读取器安装在大堂门禁控制箱上，方便用户在大堂刷卡选择目标电梯。

在确定IC卡安装位置时，需考虑用户使用的便利性和读卡器的防护性能。

四、施工流程在电梯IC卡施工方案中，施工流程非常重要，影响着安装质量和效率。

以下是一般的施工流程：1.施工准备：确定IC卡安装位置，准备好所需材料和工具。

2.安装读卡器：根据选定的IC卡安装位置，安装对应的读卡器，并连接好电源和通信线路。

3.连接控制系统：将读卡器与电梯控制系统进行连接，确保正常的数据传输和通讯。

4.订制IC卡权限：在电梯控制系统中配置IC卡的使用权限，包括楼层、时间段等。
